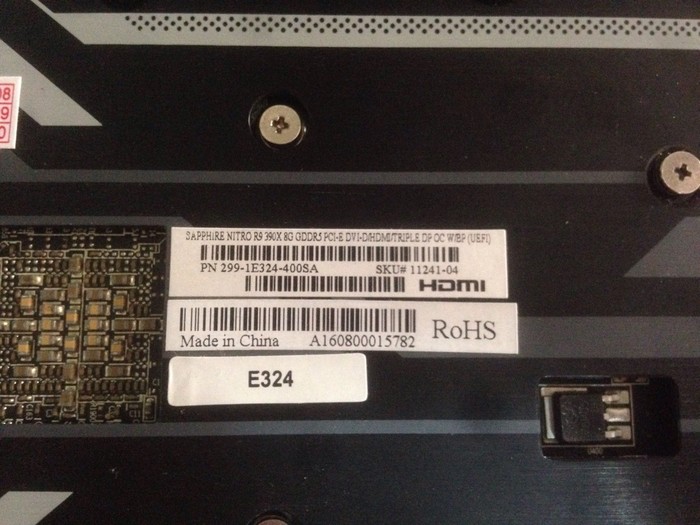

Принесли в ремонт когда-то топовую печку Sapphire R9 390X. Пропало изображение, с тех пор просто лежит на полке. Владелец рассказал, что читал в интернете как греют чип и ВСЕМ помогает. Вот тоже решил принёсти "погреть" на ИК станции, оживить карту. Но не буду спешить включать свою станцию, посмотрю сначала что там случилось с картой на самом деле.

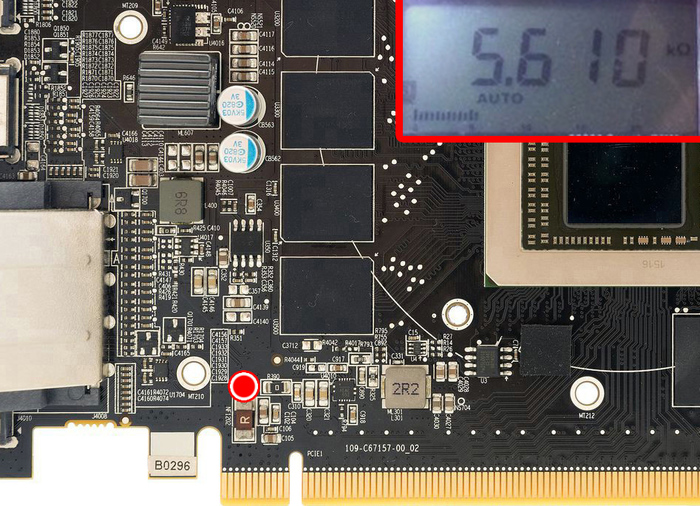

Разбираю карту и первым делом прохожусь по предохранителям. Сразу же обнаруживаю, что предохранитель по линии 12В возле разъёма pci-e сработал, а после него подозрительные 58 Ом. Такого низкого сопротивления тут быть конечно же не должно.

Значение сопротивления 58Ом говорит о том, что вероятнее всего какая-то линия питания пробита на 12В. Чтобы найти эту линию, просто поочерёдно замеряю сопротивления всех основных питаний. И вот по питанию контроллера видеопамяти как раз оказываются те самые 58Ом.

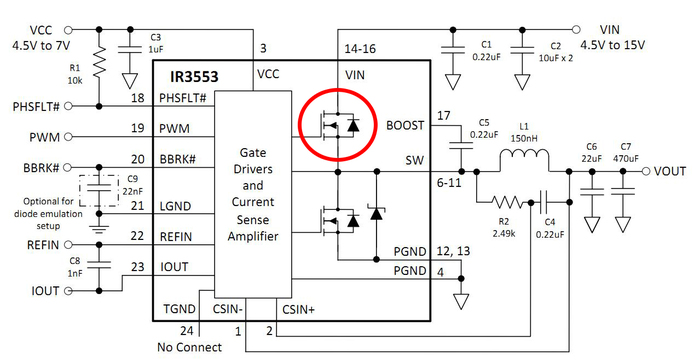

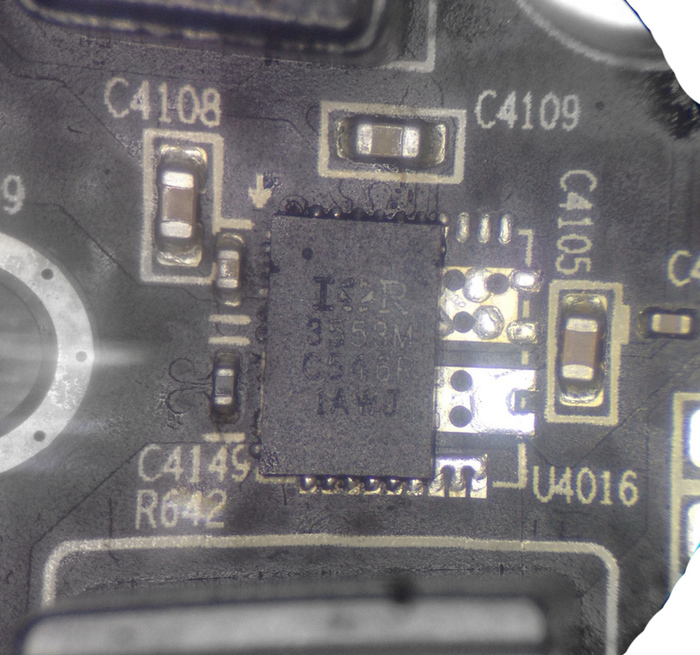

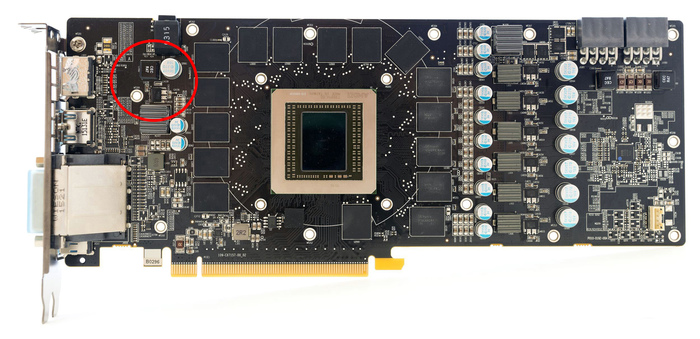

Фаза питания контроллера памяти построена на одном DRMos IR3553

Верхний ключ в составе DRMos'а вероятно пробит. Чтобы это проверить мне проще всего снять DRMos и убедиться что заниженное сопротивление по линии 12В исчезло. Так и оказалось.

Меняю пробитый DRMos IR3553 на исправный. Сопротивление по 12В линии после замены микросхемы в норме.

Все остальные сопротивления так же в норме. Можно попробовать подключить карту к лабораторному блоку питания. Питание контроллера видеопамяти запустилось

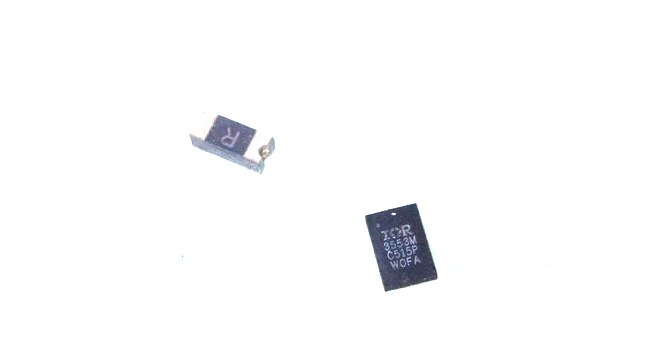

Ставлю новый предохранитель и выбрасываю пробитый DRMos.

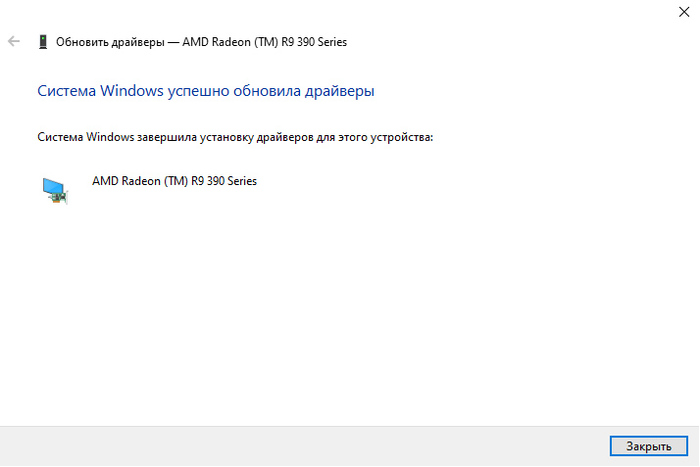

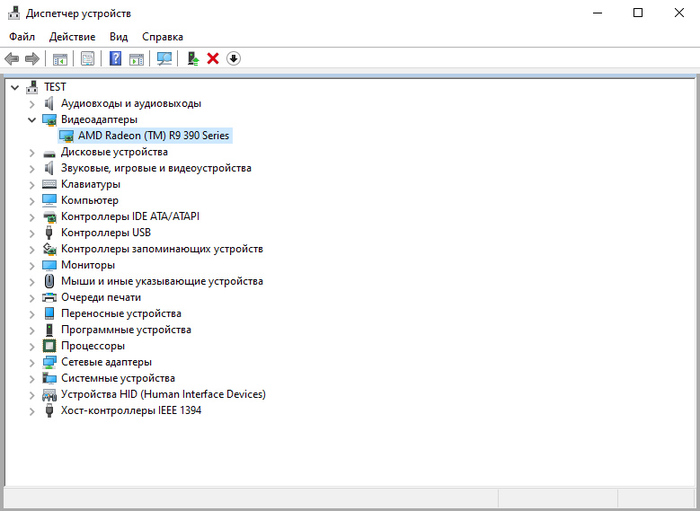

Пробую запускать карту в тестовом стенде. Всё нормально. Видеокарта определилась, картинка появилась и драйвер успешно установился.

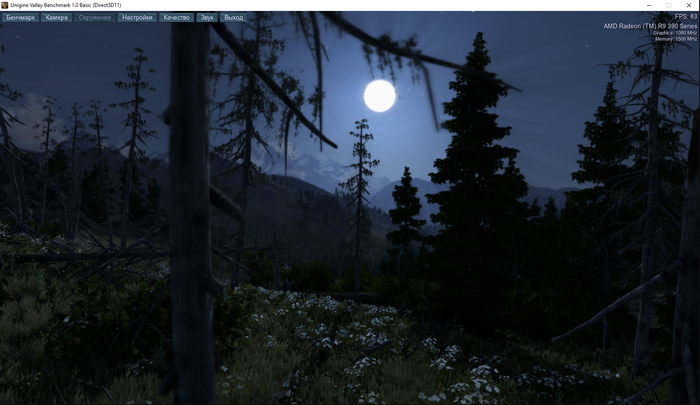

Теперь можно проверить карту под нагрузкой. Мало ли, вдруг там и правда отвал кристалла и всё было напрасно, стоило просто погреть видеочип...

Но нет, всё в полном порядке. Тесты под нагрузкой прошли успешно. У видеокарты были только проблемы с питанием. Вполне типовая поломка. Видеокарта Sapphire R9 390X отремонтирована без всякого прогрева видеочипа.

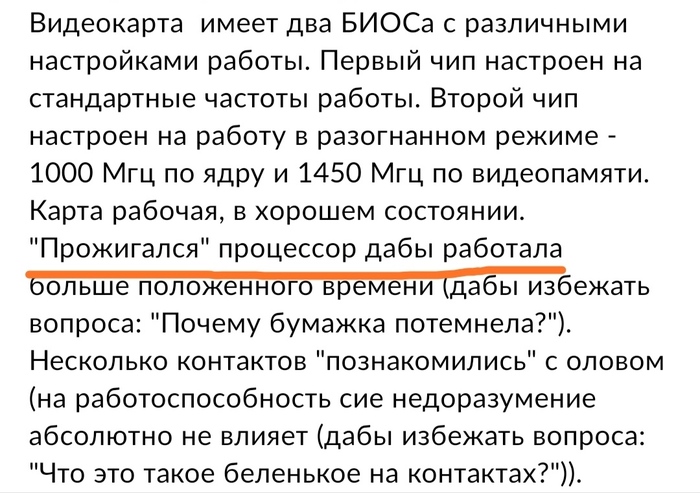

Искал на всем известной помойке простенькую видеокарту для ПК к телеку. И наткнулся на сей шедевр. Как тебе такое Илон?

MSI 1066. Классическая ситуация: пропало изображение, понесли в сервис. Мастера грели-грели, всё зажарили. А толку как всегда никакого. Сказали видеочип сгорел, так и отдали.

Вот так теперь выглядит текстолит прожаренной карты:

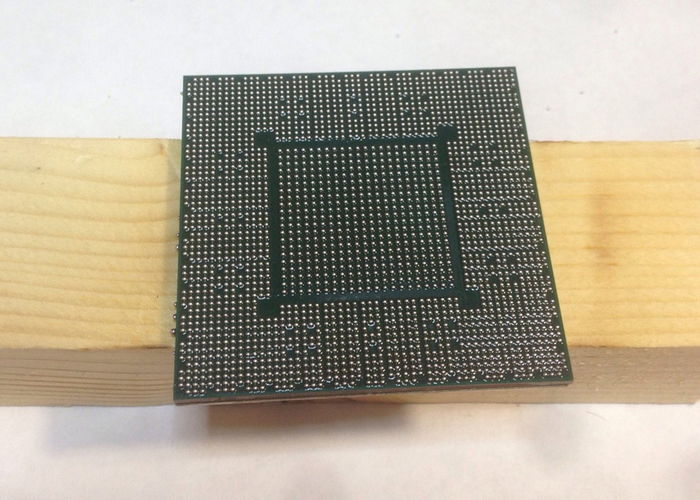

Сразу понятно как и на чём чинили. Первым делом прошелся мультиметром по основным питаниям - никаких проблем. Все напряжения присутствуют при подключении к тестовому стенду. Но карта совсем никак не определялась. Пришлось снимать и реболлить видеочип, т.к. были подозрения что шарики под ним слиплись. Так оно и оказалось.

После перекатки ГПУ карта стала определяться, но с долгим кодом 2В и черным экраном вместо изображения. Решил прогнать видеопамять утилитой MATS. В отчёте MATS написал что с обеими банками канала С есть проблемы.

Тут может быть либо действительно банки памяти проблемные, либо видеочип не выдержал издевательств прожарщиков и умер.

Поднимаю банки и смотрю что там под ними. А под ними беда:

Явно есть проблемы! Оторванные пятаки как от самих банок, так и от платы. Память восстановлению конечно не подлежит, только менять на новую. Оторванные пятаки на плате восстанавливаю, снимаю память с донорской карты и ставлю вместо повреждённой.

После замены банок памяти видеокарта нормально определилась и дала картинку. Драйвер установился без проблем

Погонял бенчмарки и стресс тесты, всё в порядке.

Оказывается видеочип всё это время был жив, а видеокарту возможно просто ударили или уронили, из-за чего произошел отрыв банок памяти от платы вместе с дорожками. Прожарщики из СЦ не стали с этим разбираться и сделали то что умеют лучше всего - погреть и покачать.

В результате ремонт относительно простой поломки вылился в ненужный реболл видеочипа плюс устранение самой неисправности. Лишнее подтверждение тому, что "культура прожарки" чипов до сих пор никуда не делась. Псевдоспециалисты как грели, так и будут греть всё подряд без разбору. Тут повезло конечно что чип выжил...

У вас есть, или вам принесли на ремонт какую-нибудь не слишком новую, но вполне актуальную видеокарту. Например GTX 780Ti. На изображении артефакты вроде таких:

Либо после установки драйверов черный экран, ошибка драйвера 43 и т.д.

Начитавшись "умных советов" в интернете вы решаете: ВИДЕОЧИП ОТВАЛИЛСЯ, ПОРА ГРЕТЬ!

Я прогрел её в духовке и работает уже 10 лет

или

Прогрел утюгом, полёт нормальный

Ну и самое профессиональное, это прожарить строительным феном на самодельной конструкции из подручного мусора...
(Вместо сочинений Бажова можно использовать учебники по электротехнике. Это даст +100 к профессионализму)...

Результаты же бывают разными...

Да, действительно, менять видеочип на таких видеокартах сейчас экономически нецелесообразно. Да и новый взять негде. Как же сделать так, чтобы не добить карту окончательно своими действиями и попользоваться ей еще какое-то время?

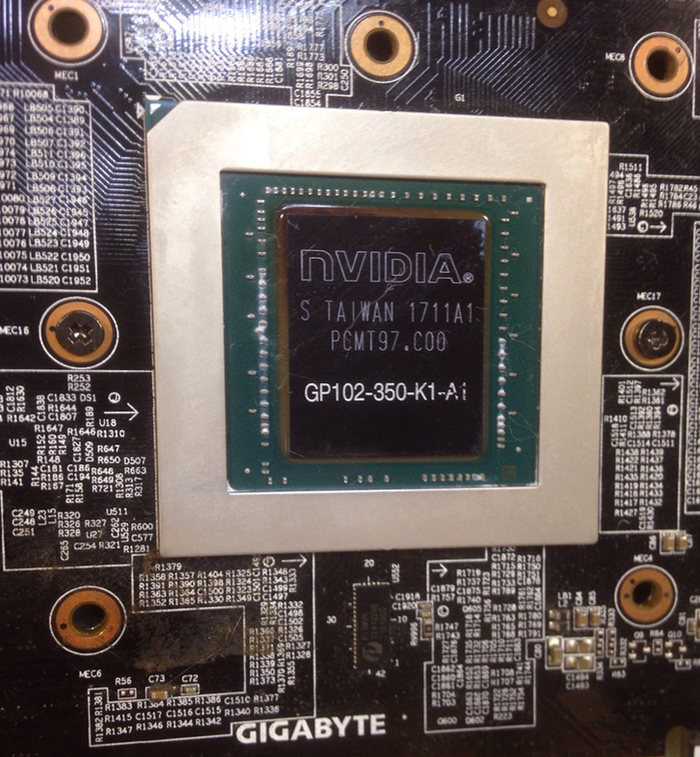

Во-первых, нужно понимать что видеочип уже труп. Никакие прогревы его не отремонтируют.
Во-вторых, "отвалился" кристалл от подложки чипа, а не сам чип от платы. ЭТО ВАЖНО. Именно здесь начинающие ремонтники и просто энтузиасты допускают основную фатальную ошибку.
В-третьих, новым видеокартам 10, 16, 20 серии GTX и RTX, а так же новым картам от AMD ПРОГРЕВ НЕ ПОМОГАЕТ.

Но если всё-таки решили греть, то с чего начать? С выбора оборудования.

Это должна быть инфракрасная станция, способная прогреть полностью весь текстолит видеокарты по меньшей мере до 160-180 градусов. Это должен быть верхний нагреватель (желательно тоже инфракрасный, а не термовоздушный), способный обеспечить максимально равномерный по площади нагрев зоны пайки.

Если в вашем распоряжении нет подобного оборудования - не беритесь.

Далее. Соответствующее оборудование есть, или нашлось. Теперь нужно просто не переусердствовать и делать всё аккуратно.

Разобрать видеокарту

Удалить с платы и с микросхем все остатки термопасты. Удалить терморезинки.

Установить плату видеокарты на термостол.

Не надо лить под чип флюс, не надо закрывать текстолит вокруг чипа фольгой.

После прогрева текстолита до 160-180 градусов, включается верхний нагреватель.

Температура по датчику доводится до 220-225 градусов.

Не нужно "качать чип на шарах" - это совершенно бесполезная в данном случае манипуляция.

После остывания текстолита до комнатной температуры, на кристалл видеопроцессора наносится тонкий слой термопасты. Её не должно быть много.

Устанавливается система охлаждения. Затем проверяется отпечаток термопасты. Если он равномерный - всё в порядке, можно собирать карту.

Если отпечаток не однородный и не повторяет размеры кристалла - значит вы что-то сделали не так. Например положили на банки памяти слишком толстые термопрокладки, что препятствует плотному прилеганию системы охлаждения к кристаллу видеопроцессора.

Карта собрана. Теперь осталось проверить её работоспособность

Если всё сделано правильно и вам повезло, то появится изображение без полос и квадратиков. И даже установится видеодрайвер.

Далее необходима любая программа с функцией управления куллерами видеокарты. Например MSI Afterburner.

Профиль управления куллерами нужно выставить в соответствии с таким графиком:

Нормальная рабочая температура ЛЮБОЙ видеокарты 60-70 градусов. Нужно следить за тем, чтобы карта не перегревалась под нагрузкой, иначе риск скорого повторного отвала кристалла резко возрастает.

Видеокарта проверяется под нагрузкой в разных бенчмарках:

Даже если всё удалось, нужно помнить что повторный отвал неизбежен. Это только вопрос времени. Пройдёт 2 года, или пара дней - это всё равно произойдёт снова. Поэтому описанная выше процедура не может являться ремонтом. Главное правило здесь - постараться не сделать хуже чем было...
