Привет, друзья! Наконец-то я довел до логического завершения свою давнюю задумку,- построить линейку самых популярных педалей эффектов для гитары. Четыре месяца потребовалось, чтобы довести все до ума. И теперь я абсолютно доволен результатом.

Для начала за основу были взяты 3 устройства. Это популярный аналогово-цифровой Deep Blue Delay , классический овердрайв Little Green Wonder от финского производителя Mad Professor , и овердрайв-дистошн OCD от американского производителя Fulltone. Все входят в десятку самых популярных моделей. При разработке я постарался сохранить внешнее сходство с оригиналом, не ущемляя авторских прав. Получились копии для тех, кто в первую очередь ценит звук и не хочет переплачивать за имя . Все комплектующие из-за «бугра», оригинальные. Наша промышленность смогла предложить только 1 копеечный резистор. Печатные платы по моему проекту были изготовлены на заводе в Китае (в Челябинске предложили то-же самое в 5 раз дороже). Вообще все сделано на профессиональном оборудовании,-это и порошковая покраска корпуса и печать изображения ультрафиолетовой краской.

Немного о педалях:

Deep Blue Delay –самый продаваемый дилей в мире, оригинал дорог, поэтому реплики не выпускал только самый ленивый )

Little Green Wonder-  эта маленькая зелёная радость имеет высокую разницу между номинальным уровнем сигнала и максимальным значением без искажений. Если вы не Эйнштейн и ни хрена не поняли в предыдущем предложении , то понятное объяснение звучит так: педаль не гадит ни с синглами, ни с хамбакерами — при любых настройках и с любым инструментом атака остаётся четкой. Перед вами классика овердрайва. На этом звучании держится вся рок-сцена всех времен и народов. Самые крутые вещи сочинялись и записывались именно в таком звучании, которое за последние десятилетия было благополучно просрано разработчиками миталзонов и пятьсот пятых зумов. И вот, наконец-то, Mad Professor вернул нам этот добротный блюз-роковый драйв в том виде, в котором он должен быть.

OCD- жирный , с хорошими низами овердрайв с положением Gain на минимуме и дистошн на максимуме.

Любимая педаль Александра Пушного.Несколько роликов от него в Ютубе посвящено именно этой педали.

Посмотрите, все подробно рассказано,есть сравнения с другими изделиями.

Ну а от вас, друзья, я жду поддержки проекта. Мне очень важно ваше мнение. Хотелось бы определиться cо следующей линейкой устройств, ваши пожелания очень ценны для меня.

Наконец-то собрал свою первую примочку. Набил с ней достаточно шишек, но зато теперь "буду знать".

Начал я с того, что начал искать информацию что и как делать. Наткнулся на несколько полезных сайтов. Среди них нашел проект, который можно пробовать новичку

http://www.diyfactory.ru/index.php?option=com_content&vi...

Схема довольно проста

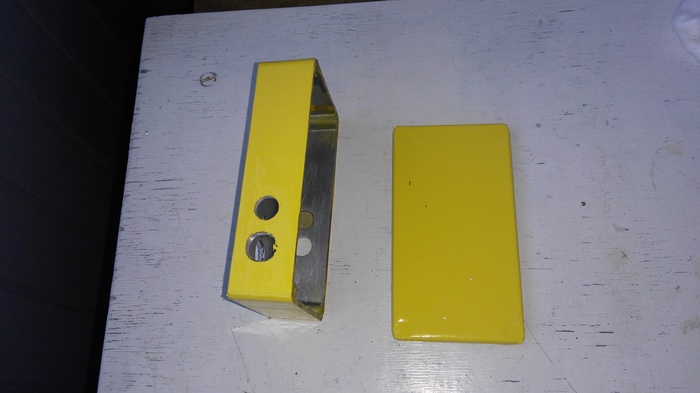

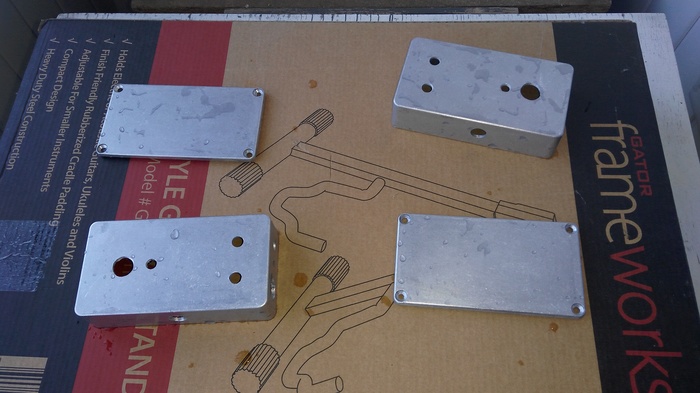

Заказал плату. Пока ее ждал начал заниматься корпусом. На данной плате можно сделать несколько различных примочек. Я решил делать параллельно эту и DOD OVerdrive 250 (его ещё не собрал). Корпус взял алюминиевый и начал его сверлить и красить. Как тут описано

http://guitar-gear.ru/2016/korpus/

И вот тут была первая лажа, так как корпус рассверлил, как понравилось. А нужно было прикинуть как детали будут расположены внутри. Также не знал, что цепь питания замыкается через один из джеков - ставится стереоджек и минус питания подается на средний контакт.

Когда джек вставляется - цепь замыкается - примочка работает. Поэтому планировал еще и тумблер на отключение поставить.

В итоге не было места для батарейки, отверстие под гнездо питания было не там и была ненужная дырка.

Так как корпус был уже почти готов и душила жаба за потраченные ресурсы на него, то начал думать как бы его переделать. При этом что-бы он уж совсем на говно не был похож.

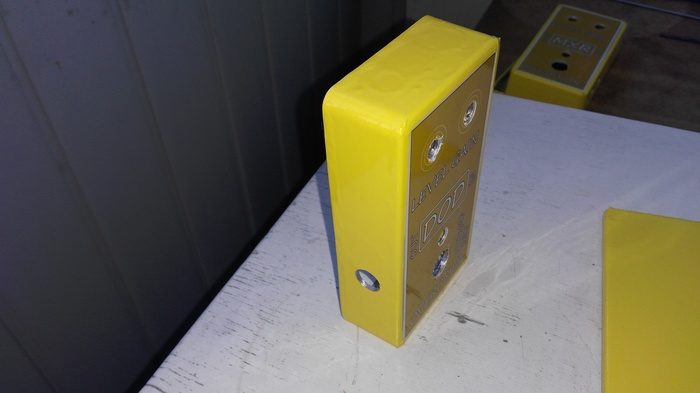

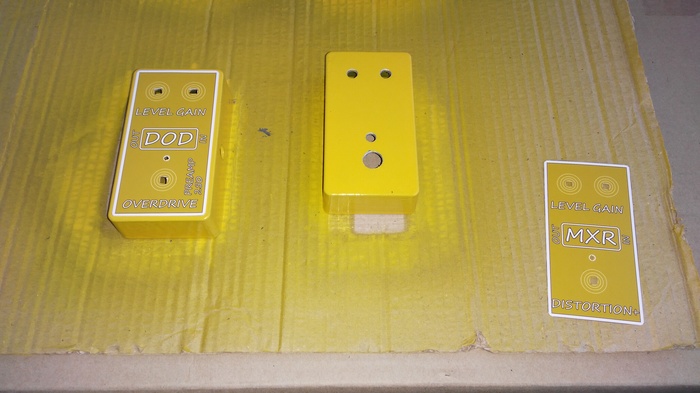

Пришла хорошая идея - пересверлить отверстия и обклеить корпус самоклейкой. Вышло не так уж плохо.

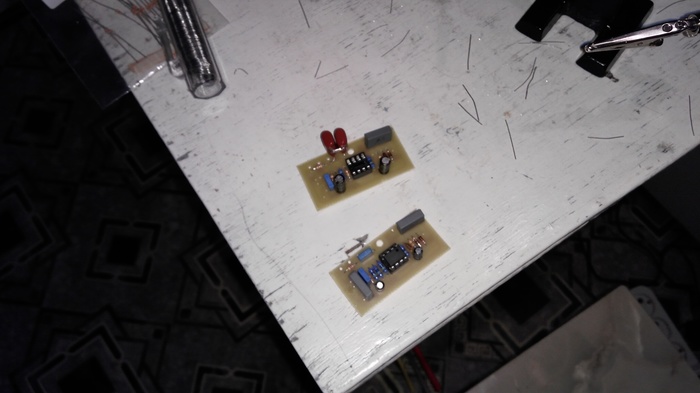

Плату ждал достаточно долго. Собрать ее было гораздо быстрее.

Верхняя плата для DOD.

Тут была вторая лажа. Использовал плохой припой и местами пропадал контакт. А также, подозреваю, что был обрыв дорожки в месте припайки потенциометра на гейн. В общем убил на это все огромную кучу времени. А исправить косяки смог только после полной перепайки платы.

Зато буду знать, что для хороших результатов нужны хорошие инструменты и качественные расходники.

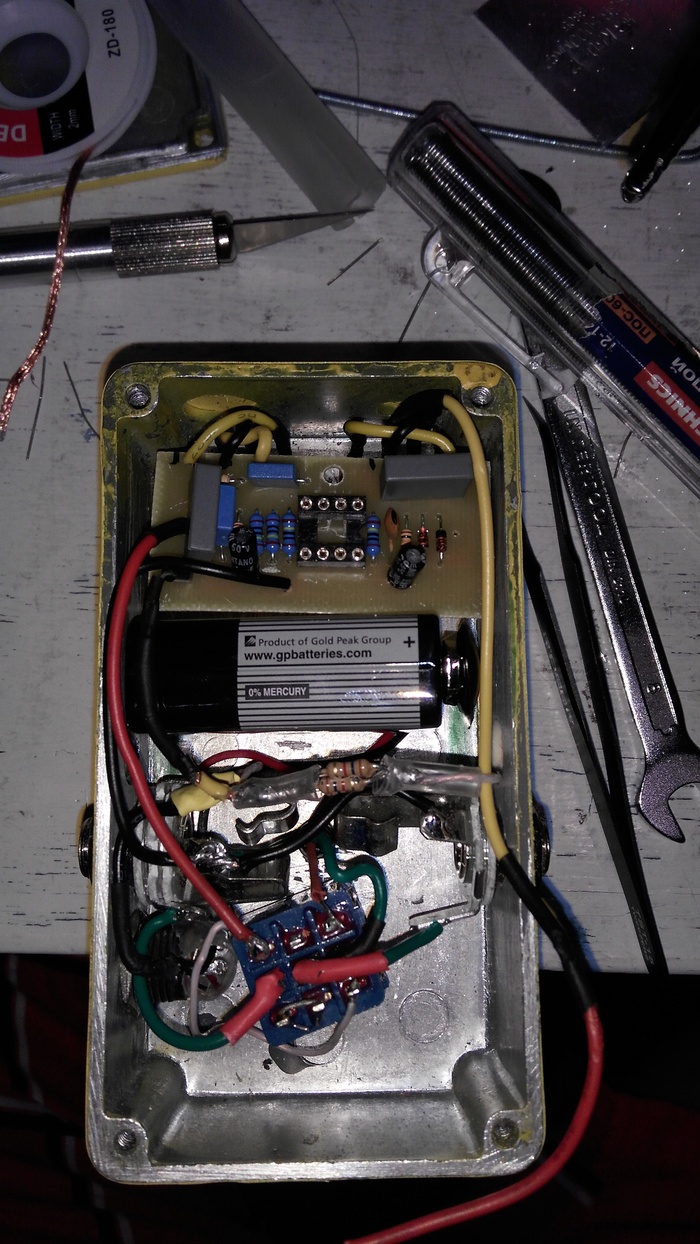

В итоге (почти)собранная педалька выглядит так

Как ни странно, но это довольно хорошо звучит. При этом не обязательно в усилитель. Сделал запись с цепочки гитара - педаль - спикерсим - портативная колонка.

Лажаю, как скотина, но звук можно оценить.

Кроме портативной колонки, пробовал подключать колонки от компа. Но мне звучание от портативной колонки понравилось больше. Хз, что туда китайцы напихали, но работает неплохо))

Про спикерсим тут можно почитать

https://pikabu.ru/story/marshall_speakersim_iz_kartona_58957...

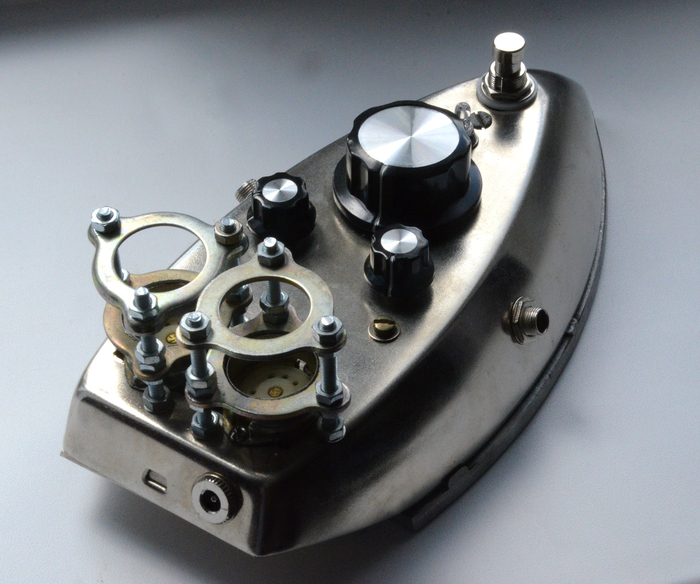

Вдоволь наигравшись на примочках Marshall Jackhammer и Boss MT-2, душа потребовала чего-то нового, лампового. Проект «Утюг перегруза» это ламповый гитарный преамп, созданный мною для электрогитары, в целях разрубать тяжёлый рок и метал. Реализован в 2014 году. Стандартные корпуса типа GAINTA просто надоели. Пол года длились эксперименты с подбором нужного мне звучания.

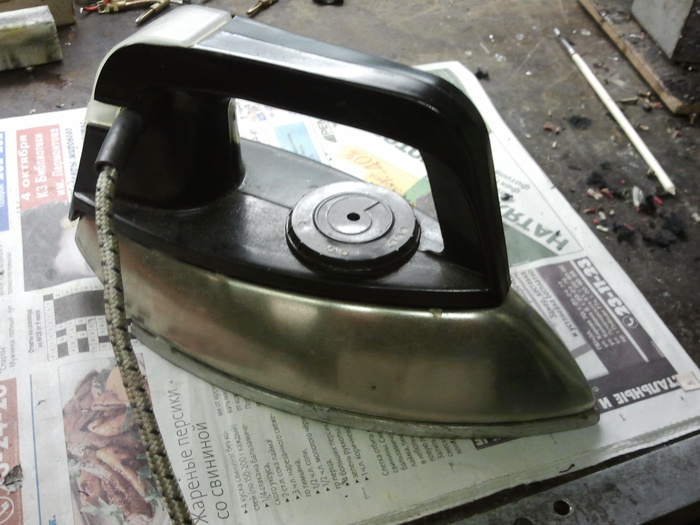

В один прекрасный день мне на глаза попался старый утюг, в нём то я и решил разместить свои конечные схемотехнические наработки.

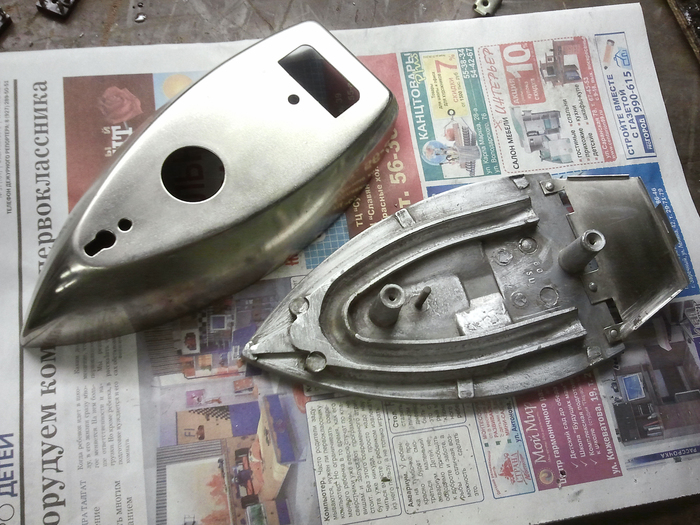

Выдернул из него всю начинку.

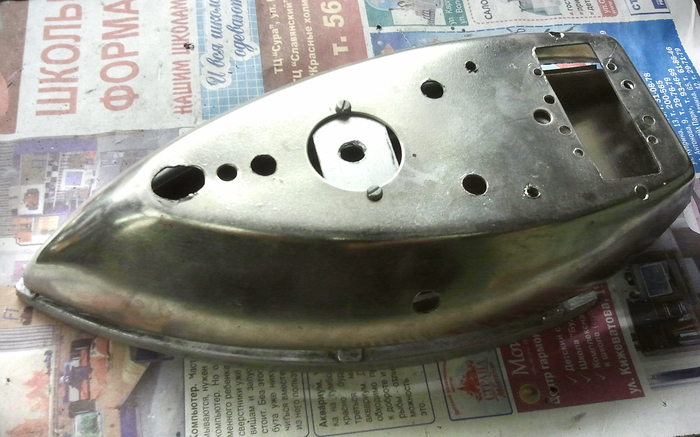

Высверлил ряд отверстий.

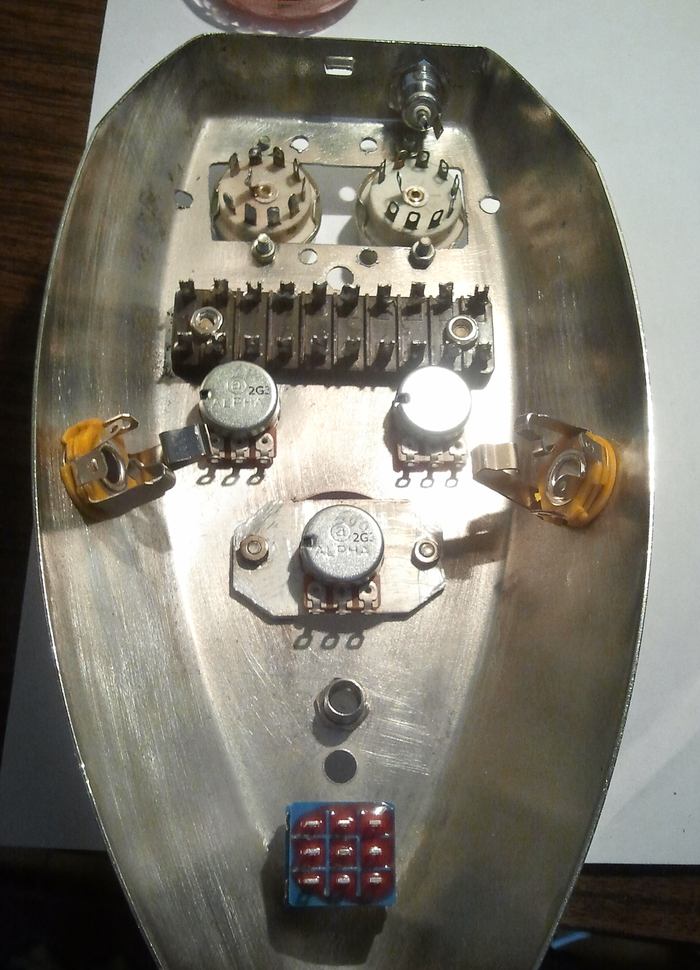

Закрепил элементы и провёл навесной монтаж.

В основе преампа лампы 12AT7 и 12AU7, работающие на низком анодном питании в 24В. Звучание регулируется потенциометрами отвечающими за параметры GAIN, TONE и VOLUME. Другими словами регулируется начальное искажение лампы 12AT7 и на выходе подбирается уровень и частотка на лампе 12AU7. Лампы типа 12XX7 имеют отличие от наших Советских аналогов возможностью организации накала как от 6,3В, так и от 12,6В в соответствующем последовательном, или параллельном включении накальных цепей.

Для сохранения стилистики утюга я решил на центральный потенциометр громкости поставить большую ручку Boss , соизмеримую оригинальной. На потенциометры Тона и Искажения поставил обычные Boss 19,5мм.

Прикладываю небольшую запись с репетиции:

https://yadi.sk/d/ug_2Mlls3SxDHa

Слышно, что звук немного грязный с очень плотной серединой. В добавок ко всему, примочка отлично показала себя на пониженных строях. Этот девайс верой и правдой прослужил мне пару лет, отыграл кучу репетиций и пару концертов, пока его не вытеснили более свежие наработки.

Всем привет. Данная тема уже далеко не нова, но всё же для начинающих гитаристов, желающих «порубить мяска», как я считаю, может оказаться весьма полезной. Данный продукт более чем известен, хотя уже давно как не производится. Не одна тонна срача была создана про данную педаль, но, тем не менее, я напишу про данное устройство, так как пользовался им на протяжении нескольких лет и возможно кому-то помогу определиться с выбором high gain distortion педали в ту, либо иную сторону.

Я, в первую очередь, хочу акцентировать внимание на том, что речь идёт о выборе бюджетного устройства и категория требований к таковому соответствующая. Сравнивать Uber Metal с топовыми педалями – неправильно и бессмысленно. Педалька цифровая, хотя некоторые комрады утверждали, что она транзисторная, но так как я её не разбирал и не вникал в её схему, отдавать голос за последнее утверждение не буду. В любом случае Line6 – это передовой разработчик качественной эмуляции, кто бы что не говорил.

Я не буду описывать, что делает каждый регулятор, видеообзоров в сети предостаточно, я просто остановлюсь на том, что на Uber Metal можно получить довольно разнообразное звучание от лёгкого overdrive до злого distortion. Возможностей у педали достаточно, чтобы накрутить нужное звучание даже капризному гитаристу. Сам эффект не оказывает пагубное влияние на читаемость звука, то есть, если у вашей гитары чёткий звук, то педаль мути не добавит, а если звук изначально муть сплошная, то нечего сетовать на педаль. Конечно, после Uber Metal звук немного компрессируется, но при этом динамика игры передаётся должным образом, так что отсутствие нормальной атаки и чёткого звукоизвлечения не спрячется за компрессией данной педали. Есть ещё один своеобразный плюс данной педали: практически все бюджетные гитары на эффекте звучат достойно. Внимание! Не спутайте, гитары не будут одинаково звучать, просто у них будет вполне приемлемый звук на данном эффекте.

Был у меня одно время педалборд и ради сравнения в цепь эффектов в качестве distortion я ставил три педали: Line6 Uber Metal, MXR Dime Distortion, MXR Fullbore Metal, настройки цепи, не считая distortion, были неизменны. Всё, что я напишу дальше – чисто моё субъективное мнение. Uber Metal (UM)/Dime Distortion (DD) – разница в звуке крайне мала, может на самую чуточку, по моим предпочтениям звука, я бы отдал голос на DD, но он 18 вольтовый и если бы не было отдельного 18V выхода из блока питания для педалборда, то мне бы запитка DD доставила некоторые неудобства; помимо у DD нет шумодава и возможности настройки звука немного беднее. Uber Metal (UM)/Fullbore Metal (FM) – изначально FM – это distortion для вызова демонов и если нужно только первородное злое звучание, то FM будет более предпочтительнее, но он однообразен и ничего с этим не сделаешь, UM, в этом плане, гораздо гибче.

Мой вердикт: Line6 Uber Metal – превосходный бюджетный high gain distortion с очень гибкими настройками и возможностью звучать по разному. С учётом того, что за 35-40 у.е. педаль (б/у) реально приобрести в отличном состоянии, она может стать хорошим выбором не только для начинающего гитариста. От себя добавлю, что меня Uber Metal вполне устраивал на протяжении нескольких лет в первую очередь из-за своей универсальности. Звук достойный за свои деньги.

Очень надеюсь, что данный пост поможет кому-то определиться с выбором.
