Продолжаю заканчивать сборку откатных ворот https://pikabu.ru/story/legkie_otkatnyie_vorota_6313098 С августа прошлого года ворота прошли испытания нашей кубанской зимой. Снега мы так и не увидели, но было несколько раз когда с вечера шел дождь, а утром мороз. В итоге все заледенело полностью, открыть ворота смог только с помощью чайника с кипятком. Думаю что это не штатная ситуация.

Подготовил и установил мотор-редуктор привода дворников от неизвестного авто(хотели выбросить,  но попал мне в руки и выжил). Шестерню подогнал и приварил спец и профи в своем деле. Все остальное делал сам. Весь механизм работает на 12 вольтах и направление перемещения зависит от полярности подаваемого напряжения.

Белый провод ведет к концевым выключателям.

На моторе, в черной изоленте,  находится диодный мост. В моем случае он нужен чтобы менять направление вращения двигателя. Диоды в клеммной колодке нужны что бы обеспечивать обратное движение при срабатывании концевика. С помощью барашка внутри редуктора можно быстро снять П-образную скобу и перевести всю систему в режим работы без привода. Работает все просто, подана одна полярность - привод двигает ворота в одну сторону до срабатывания концевика. Подается другая полярность - привод, через диод, начинает движение в противоположную сторону, до срабатывания своего концевика. Система обеспечивающая работу данного алгоритма состоит из платы ардуино, блока реле, ЗУ устройства аккумулятора, платы пульта ДУ, аккумулятора.

На фото выше видно что используется блок транзисторных ключей, но это потому что у меня не было второй пары реле. На макетной плате ардуино, на радиаторе, установлена КР142ЕН5А.

Замеры показали - ток потребления двигателя не превышает 4 ампер, ворота 3 метра - открываются/закрываются за 14 секунд.

Расходы:

Пульт ДУ - 900 руб.

Ардуино - от 150 руб на Али.

Блок 4-х реле - 300 руб.

Аккумулятор  - от 500 руб.

Если кому нибудь будет интересно, есть схема подключения и прошивка ардуино.

Всем привет! Сделал откатные ворота по системе Якселя. Отчитываюсь о проделанной работе и делюсь опытом. Уверен, что кому-нибудь мой пост будет полезен. Вопрос о воротах на даче стоял давно, так как старые распашные ворота в позапрошлую зиму сдуло ветром, порвались по сварочным швам со стороны петель (варил не я), одна створка улетела аж на 5 метров - в нашей местности часто бывают сильные ветра. Заново делать распашные ворота не хотел. Нужно выходить из машины, чтобы ворота открыть, заехать во двор, ворота закрыть… Прошлый век…Начал читать интернет в поисках возможных решений. Нашел примеры откатных поворот по системе Якселя, заинтересовала простата конструкции и дешевизна материалов. Особенно понравился пост https://pikabu.ru/story/delaem_otkatnyie_vorota_po_skheme_ya...
Автору отдельное спасибо за информативный фото отчет из всех представленных здесь. Там также есть ссылка на видео Якселя.

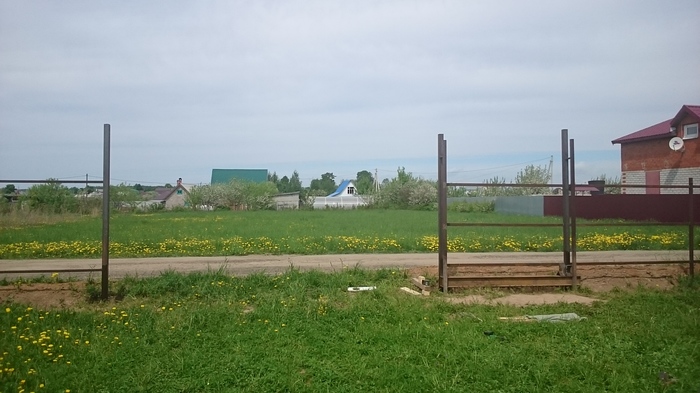

В магазине продаются готовые комплекты для откатных ворот, но цена слишком высока, как мне показалось на тот момент. В комплект входит П образная труба и два комплекта роликов, стоимость данного комплекта около 10 т.р. Естественно, остальной металл покупать отдельно и варить конструкция ворот. Да и у соседа покупные ворота установлены, которые сильно гремят, что мне особенно не понравилось. Возможно мастера так сварили. Не суть.Взвесил все за и против и решился делать сам по системе Якселя. Мы ведь не ищем легких путей! Да и руки чесались давно. Встал вопрос о фундаменте закладной. Решил делать на винтовых сваях, т.к. бетонная закладная требует много времени и денег. В предыдущем своём посте писал, что установил винтовые сваи длиной 2,5 метра в количестве 2 штуки. https://pikabu.ru/story/vintovyie_svai_est_spetsialistyi_666...
Но меня быстренько закидали тапками, писали, что двух свай категорически недостаточно. Были толковые советы специалистов, эти люди знали, о чем говорили (этим людям респект), но, в основном, давали советы дилетанты и солдаты диванных войск, которые считают свои долгом написать гадость и быть в каждой бочке затычкой.Прислушался к специалистам. Вкрутил третью свою. Итого, получилось 3 сваи для закладной и 1 свая для уловителя.

Внутрь каждой сваи засыпал песчано-цементную смесь.Сверху приварил швеллер 80 миллиметров на который приварил конструкцию из уголков с подшипниками. Процесс сварки уголков не описываю, данная информации есть в видео Якселя.

Фоток выкладываю много для наглядности сборки конструкции.Сразу предвижу негатив сообщества по части моих сварочных швов. Ребята, я не претендую на место сварщика 6 разряда. Я еще учусь, что-то получается, что-то не очень.
Итак, ширина проема ворот 4 метра, высота 2 метра. В качестве несущей трубы использовал трубу квадратного сечения 60 х 60 мм, длина 6000 мм, толщина стенки 3 мм. Данную трубу пришлось искать по всем строительным магазинам и базам, так как в продаже труба исключительно с толщиной стенки 2 мм. Привезли под заказ через неделю.По ценам на металл и все остальное расскажу ниже.До того, как приварить конструкции уголков с подшипниками к сваям, уголки положил на землю и покатал несущую трубу по ним. Удивился на сколько легко труба катается, было достаточно ее легонько пнуть и она уезжал до самого конца. Обрадовался.Приварил уголки к закладной, вставил трубу, толкнул. Труба проехала своих ходом сантиметров 20, не больше. Огорчился.Стал анализировать. Оказалось, что труба немного закручена винтом, это еле видно, если смотришь в торец трубы. Это либо технологический брак, либо особенность транспортировки, либо еще что-то. Пока уголки не были приварены к закладной они отыгрывали, труба ехала. Забегая вперед, скажу, что, когда наварил на несущую трубу конструкцию ворот, проблема ушла, ворота стали двигаться очень легко.

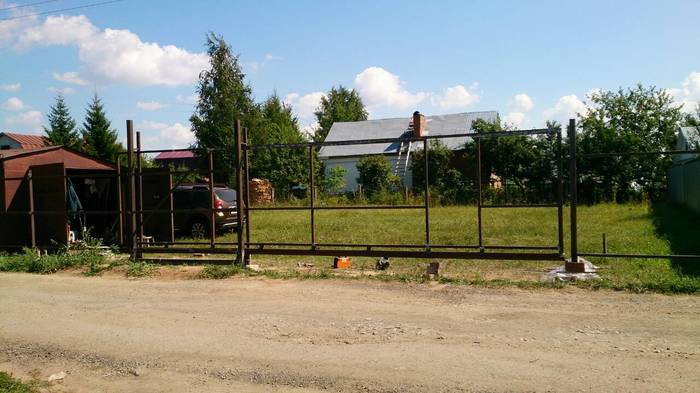

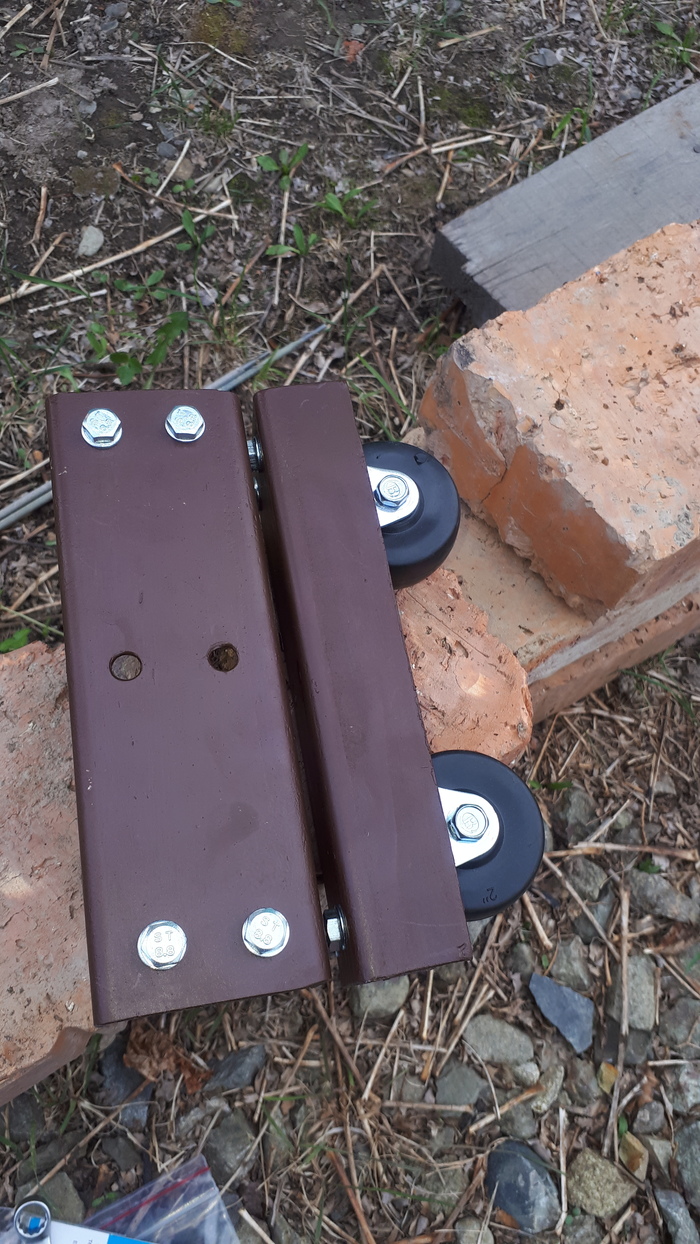

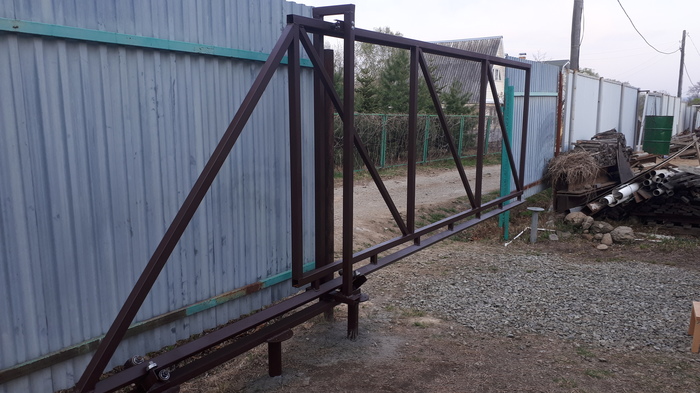

Хочу выразить благодарность Андрею с кем мы делали самый сложный, на мой взгляд, этап – сварка и установка рамы ворот на несущую трубу. Андрюха, без твоей помощи я бы не справился. Далее приварил укосины в рамку ворот, установил П образную конструкцию с роликам, предотвращающую заваливание рамы ворот.

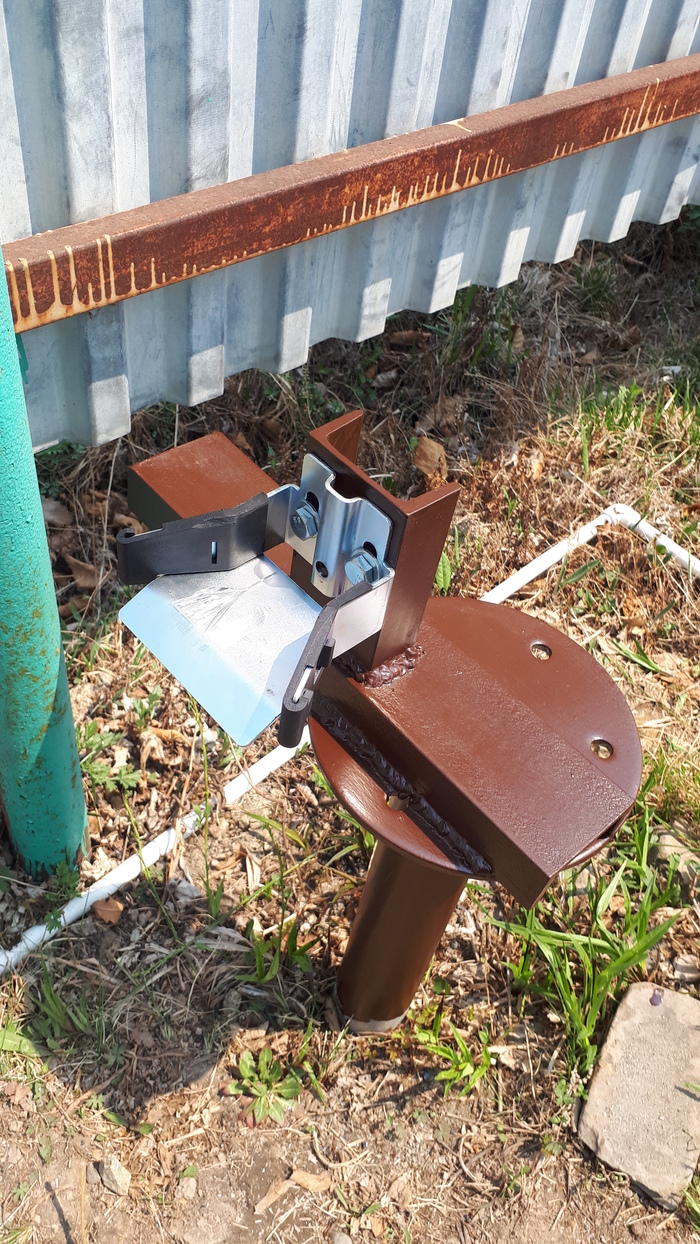

Уловитель ворот не стал колхозить, приобрел заводской. Цена вопроса около 800 руб.

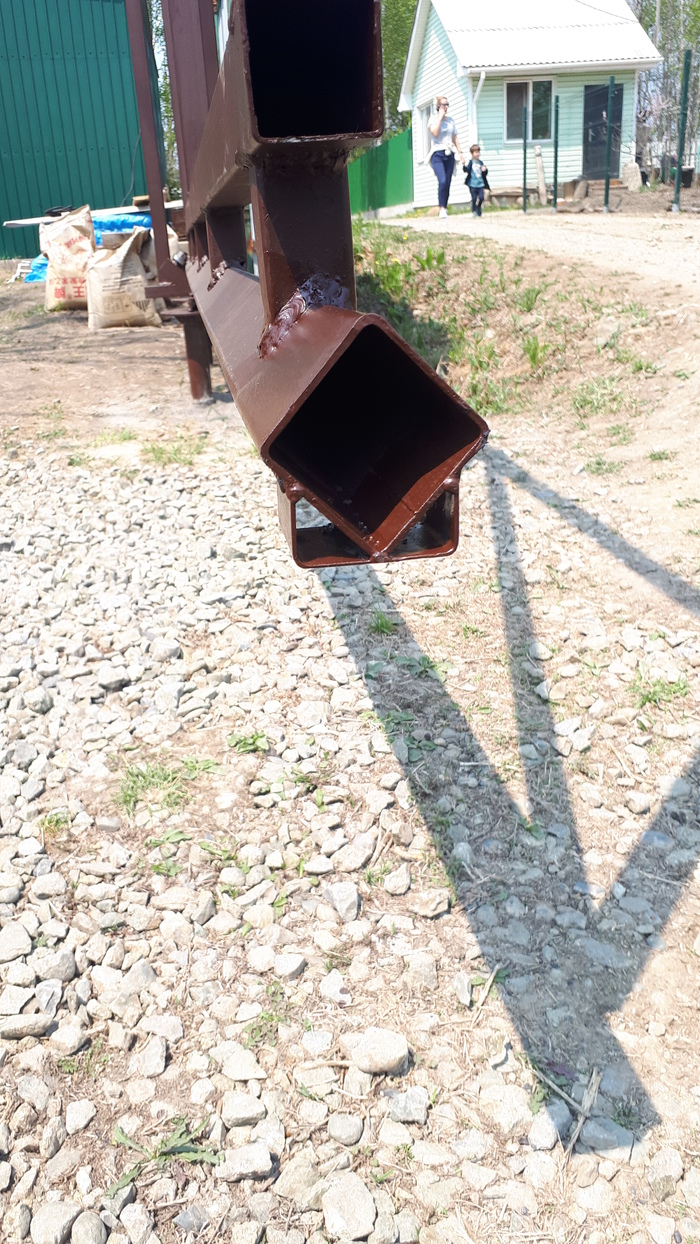

Труба ведь ромбом установлена, как она будет парковаться в уловитель? Нет ничего проще!

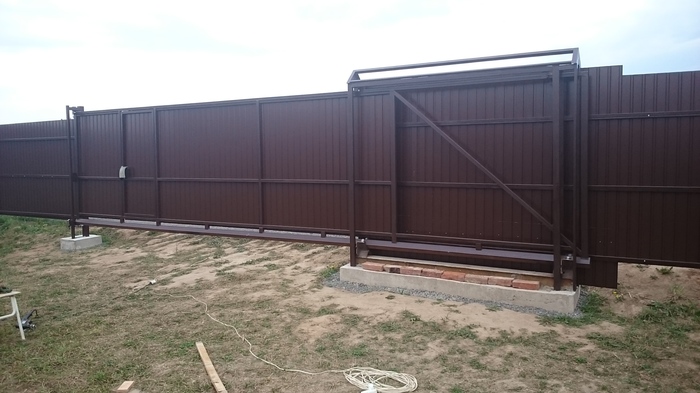

Далее зашил ворота профлистом, высота 2 метра, шина 0,9 метра, ушло 5 листов.

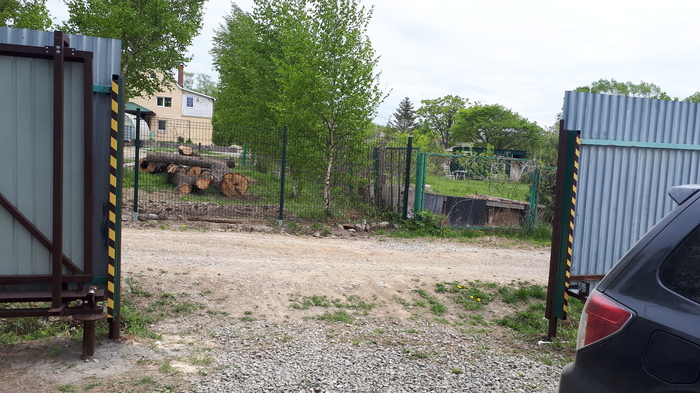

Далее закрыл, как я их называю, технологические щели между забором и полотном ворот. Нанес предупреждающую разметку, чтобы в темное время машину не разбить. Шучу. Просто по-приколу было, да и краска осталась от других проектов…

Вторая часть вот здесь:

https://pikabu.ru/story/ya_sdelal_otkatnyie_vorota_po_sistem...

Ребята, привет!

Решил делать откатные ворота. Закладную решил делать на двух 2,5 метровых сваях. Спросите зачем такие длинные сваи? Отвечаю – не было 2 метровых в магазине. Разница в цене 300 рублей.

Приехала бурилка и прораб-рукожоп. Почему рукожоп? Рассказываю. Одну сваю вкрутил нормально, отклонения от оси не более 2 градусов, не критично. Высота от грунта 30 сантиметров.  Вторую сваю перекрутил сантиметров на 10 глубже чем первая. На мои вопросы куда он смотрел, сказал, что фигня – не критично. Выкрутил назад на эти 10 сантиметров и по горизонту выставил с первой сваей. Дальше интересней. Когда отцепил головку бурилки от сваи (не знаю как правильно называется), свая отыграла и получила наклон градусов 10-12. Хотя при вкручивании стояла вертикально, в процессе вкручивания я мониторил в двух плоскостях. Ребята, теперь вопросы.

1.  Критично, что сваю перекрутили на 10 сантиметров, а потом выкрутили назад на эти 10 сантиметров? Ворота будут весить, я думаю, около 200 кг, на каждую сваю по 100 кг. Я так думаю, что под сваей образовалась пустота и при нагрузке на сваю она просядет, вернется на свое место. Или же при такой нагрузке реально пофиг? Думаю, руками и ломом докрутить ее на 10 сантиметров. Стоит это делать или забить?

2.  Почему свая при снятии головки отыграла на 10 градусов?  Или же свая в грунте ушла в бок и при снятии головки заняла свое положение с уклоном. Чтобы выставить сваю вертикально под основанием сваи сделал разрез, выгнул вертикально, а разрез заварил и закрасил. Если свая вручена под углом 10 градусов критично ли при моей нагрузке?

Всем Здравствуйте! По мотивам предыдущего поста про ворота, куда я беспардонно залез... Извините! Решил создать отдельный пост о своих "страданиях".

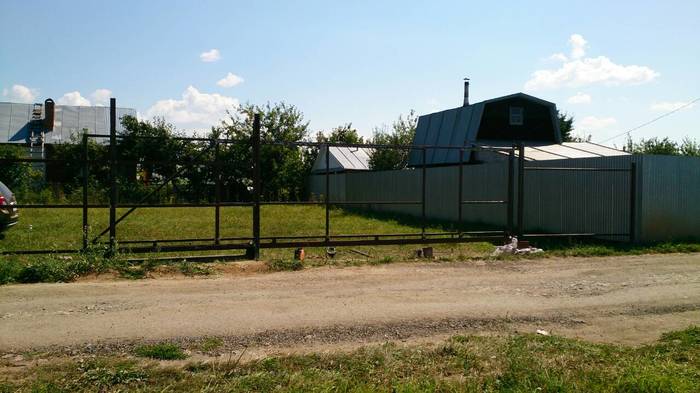

Итак... Участок у меня угловой, а это значит что я имею отличную возможность сделать заезд с двух сторон. С одной стороны парадные (распашные) ворота и калитка, а с другой - рабочие (откатные) для заезда больших машин. Ну, а если учесть что мне ещё предстоит строиться, то и заезд должен быть широким и удобным.

Всю прошлую зиму штудировал интернет и долгими вечерами и ночами на работе представлял как это будет... В результате остановился на системе Якселя. Всё просто и удобно!

И самое главное, я это всё могу сделать сам... Не прибегая к помощи посторонних лиц, от которых иногда больше проблем чем толку.

Сам ролик можно посмотреть в интернете. Не буду сюда выкладывать ссылку, сами найдёте в поске по слову "Яксель".

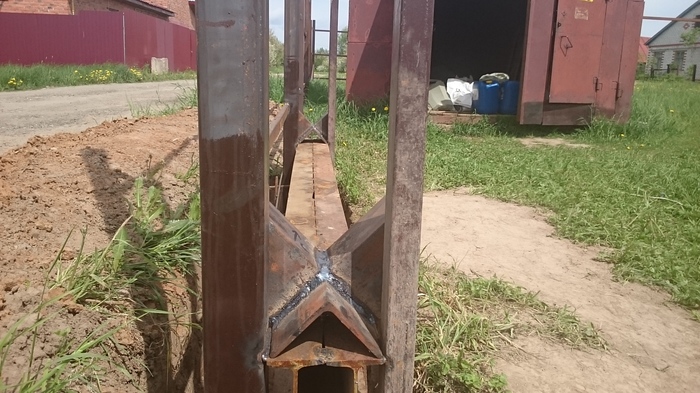

Суть системы Якселя в том, что обычная профильная труба установленная ромбом двигается по подшипникам и тем самым закрывает или открывает полотно ворот.

В данном случае не требуется покупать никаких дорогих комплектов для откатных ворот. Всё делается самому и очень просто...

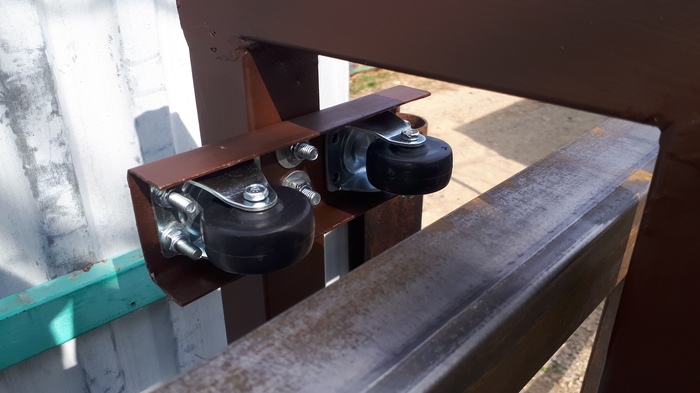

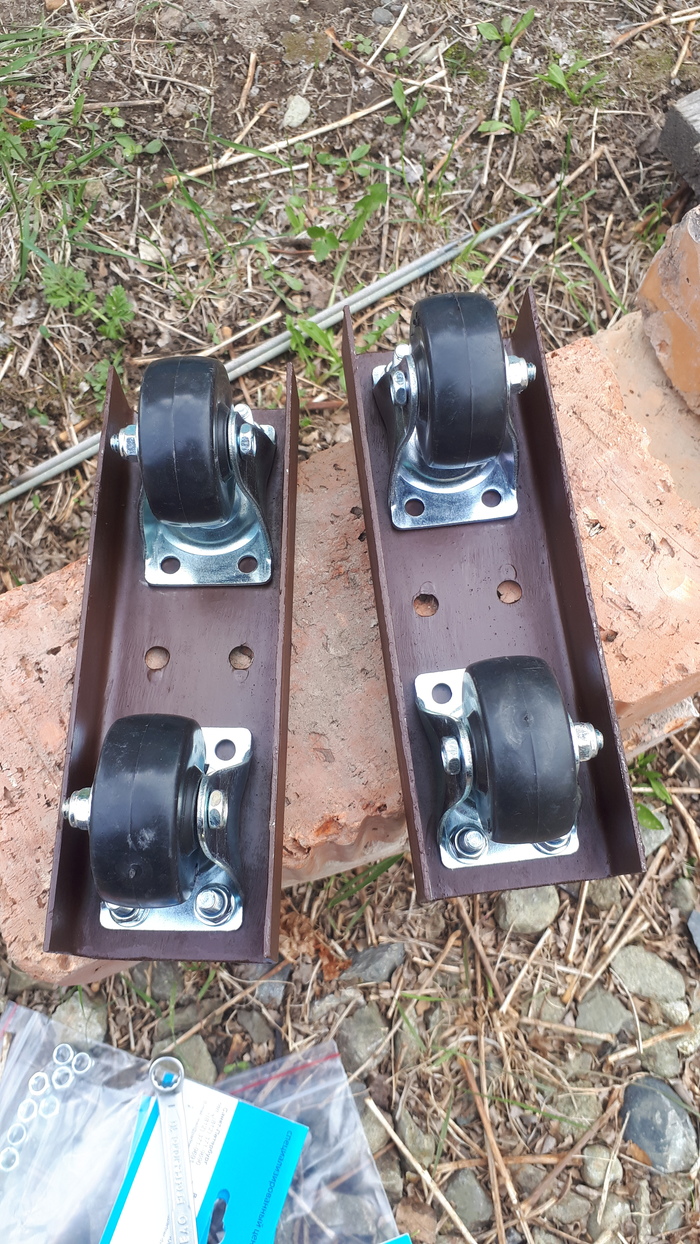

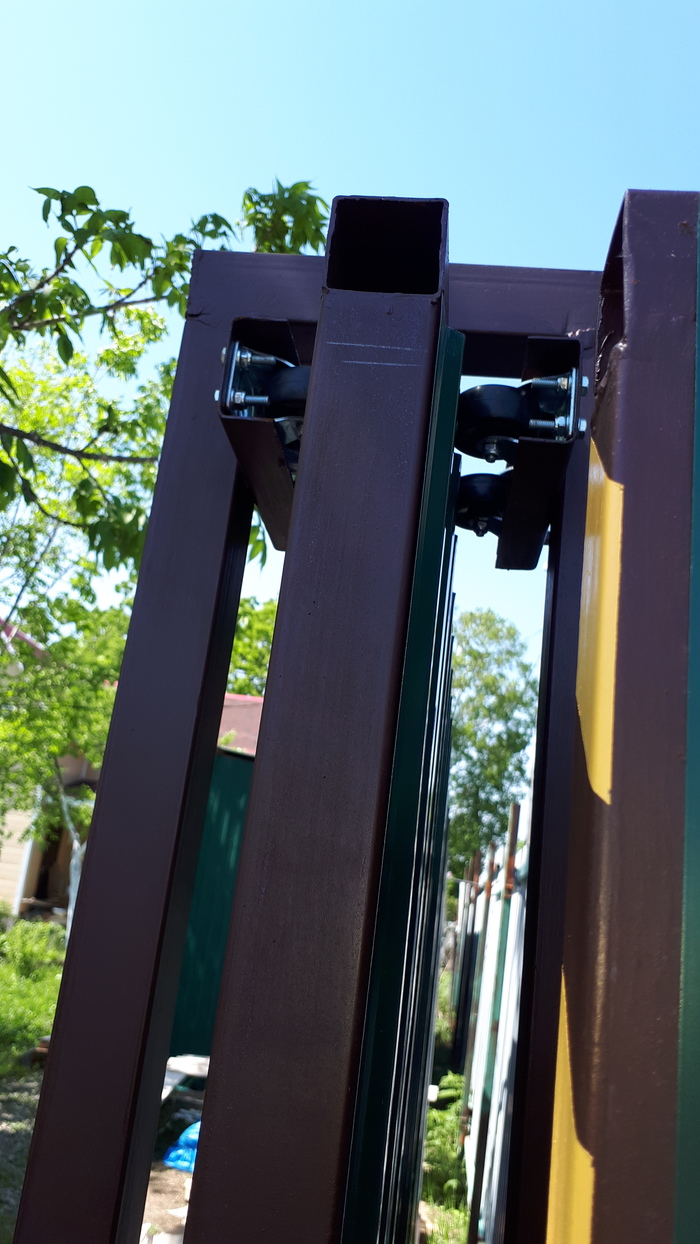

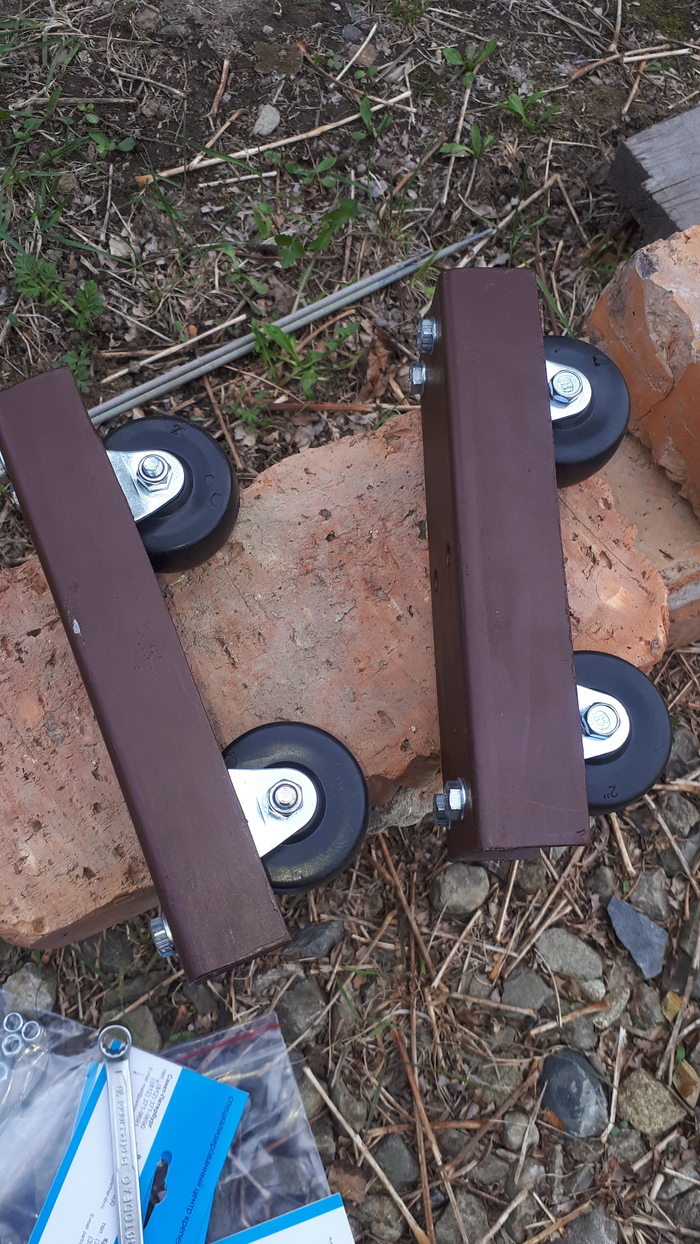

Я даже в качестве роликов, поддерживающих саму створку ворот вверху, поставил обычные мебельные ролики за 35 рублей. Там ведь нагрузки особой нет на них. Просто от бокового качения. Тогда зачем покупать от заводского комплекта по 800 рублей?

Немного информации по воротам.

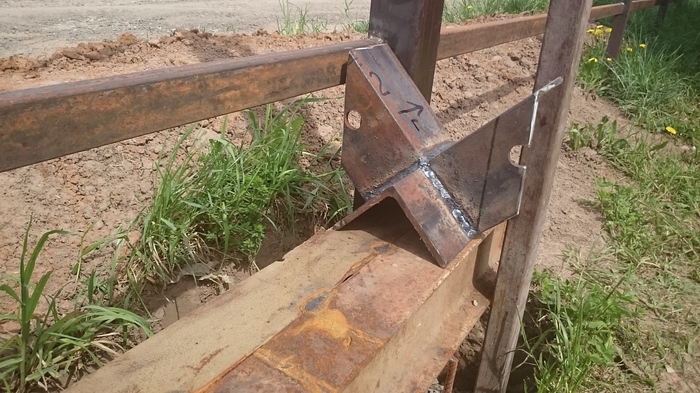

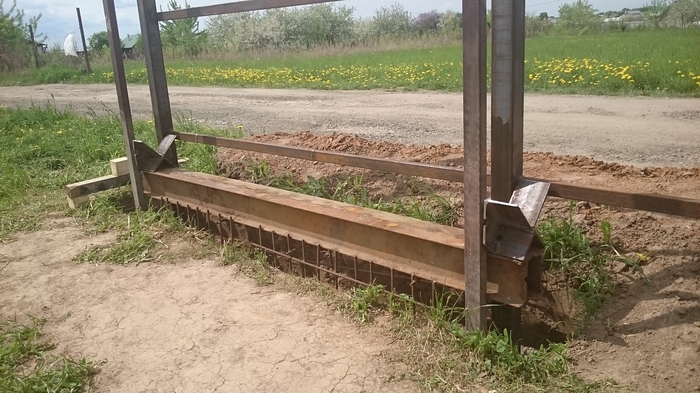

Две двутавровые балки, сваренные между собой, являются основанием. На них наваривается уголок по системе Якселя. Сергей  в своём ролике использует 60х60. Но у меня ворота намного больше ( чуть более 5 метров) и я решил перестраховаться и взял... 110х110

На саму балку взял балку 80х80х4. Длина 8 метров.

Основу ворот варил из 40х40х3. Внутренние перемычки 30х30х2.

Калитка, внутри ворот, тоже 40х40х3.

Подшипники 6304 2RS полностью закрытые с двух сторон.

По два снизу и сверху. Итого 16 шт. Брал оптом не базе по 90 рублей за штуку.

Плюс два поставил на "ловушку" для ворот с другой стороны.

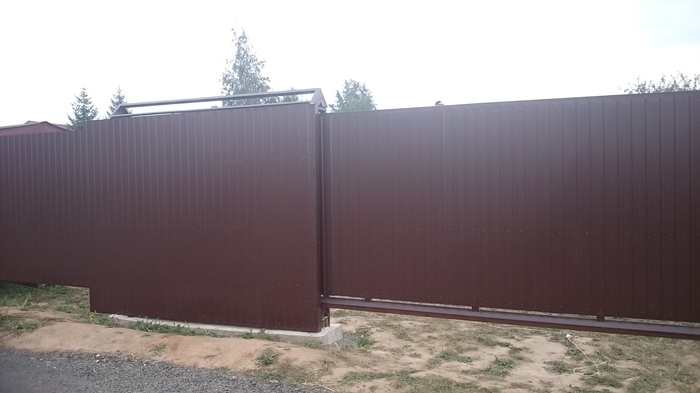

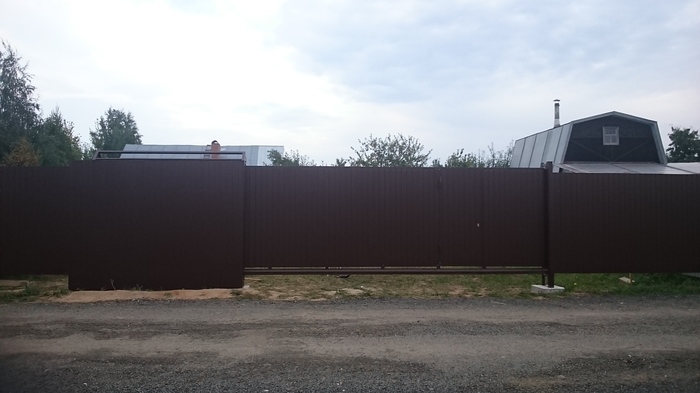

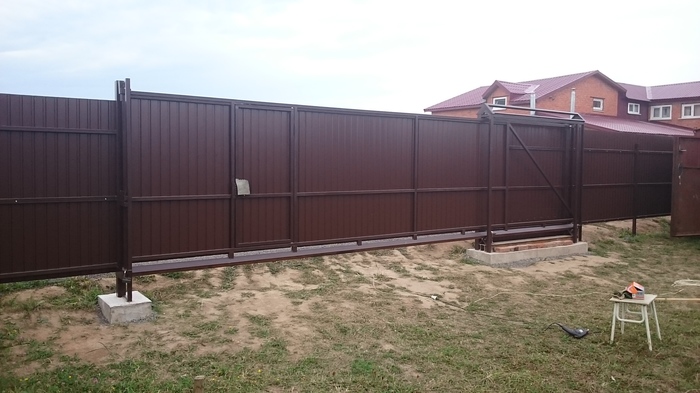

Обшивал ворота вместе с забором. Из профлиста С10.

Вроде пока всё что помню. Если есть вопросы, спрашивайте....
