Всем привет ! В первую очередь хочу поблагодарить всех, кто прочитал мой первый пост, за отзывы и критику, а так же подписчиков ! Спасибо Вам) А теперь ближе к делу.

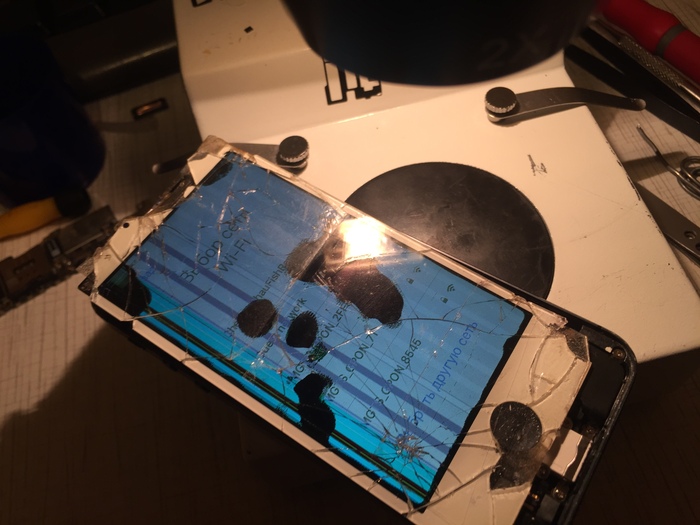

Один из пикабушников, а именно @phatmn передал курьерской службой (!) на ремонт iPhone 5 с просьбой заменить коннекторы лсд и тачскрина, а по пути заменить сам модуль и батарею. Вот и собственно весь комплект. Запчасти были там же)
Первым делом я начал осмотр, удивительного я ничего не нашел, но все же.

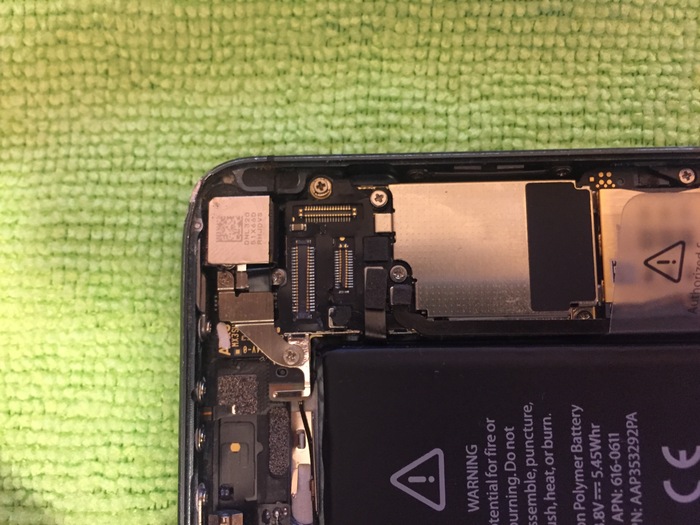

Сразу видать где и что, я конечно же сразу подумал: "Фигня делов то, как сигарету выкурить", я немного оказывается ошибался)

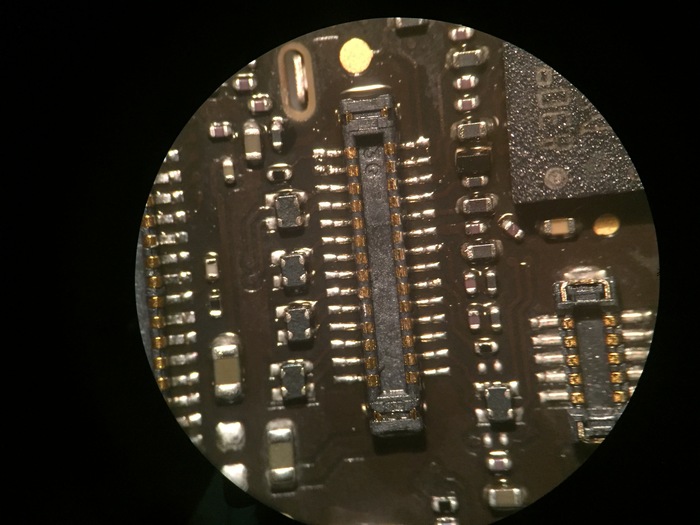

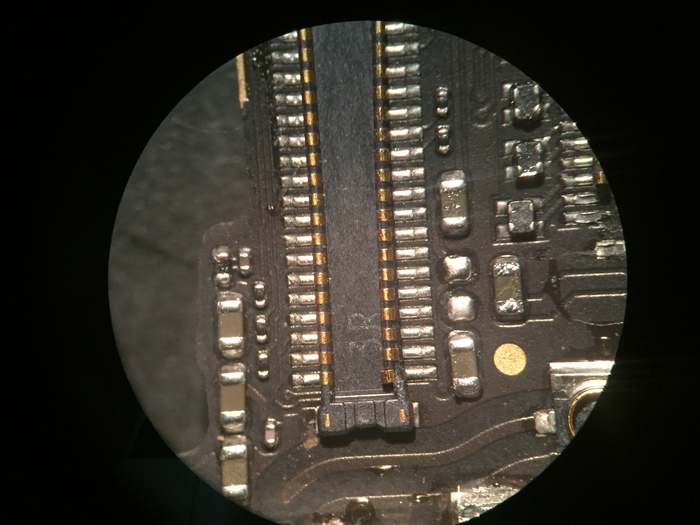

Потом решил глянуть в микроскоп.

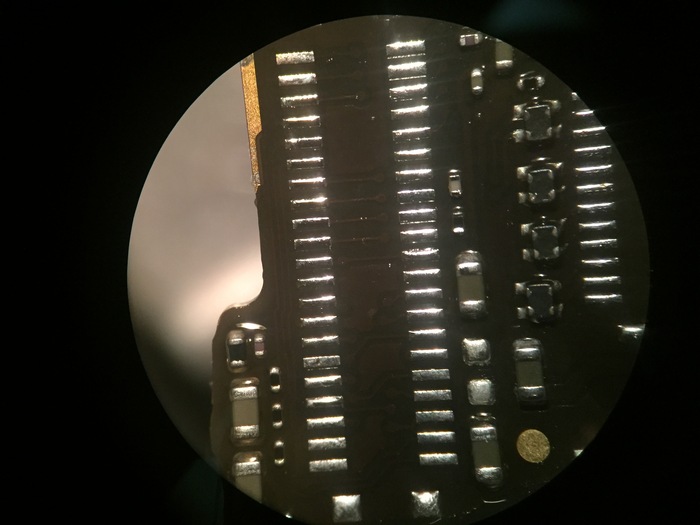

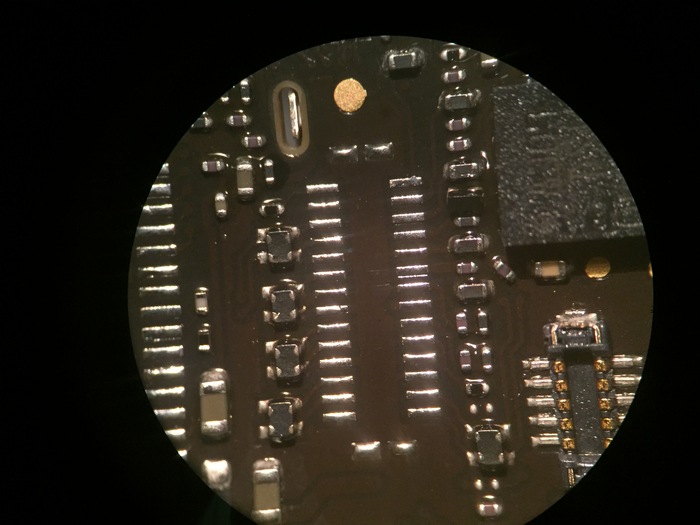

Тут же включил станцию и приступил к работе. Сначала снял коннекторы, потом обработал посадочные места.

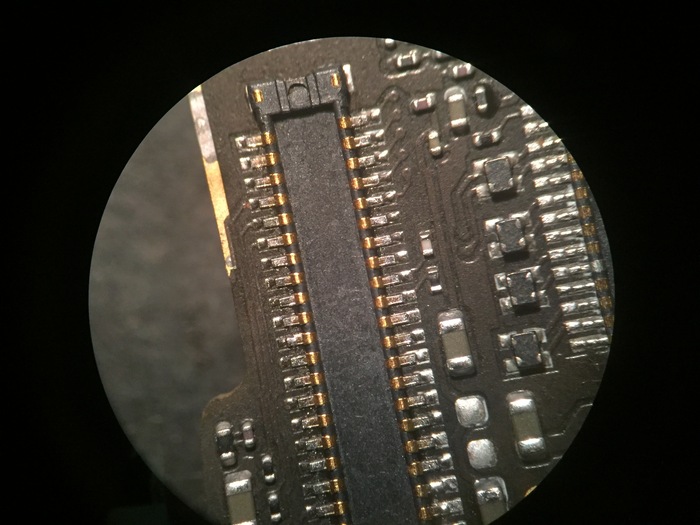

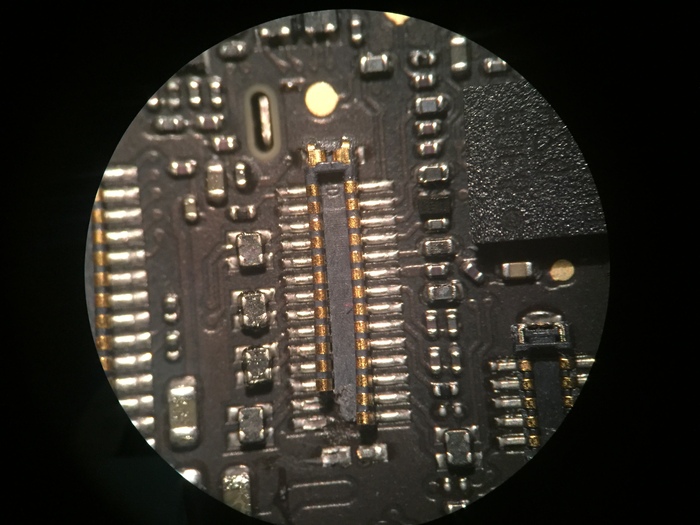

Далее ставим новые, которые мне предоставил @phatmn
На этом вроде как все должно было закончиться, но как я уже писал Вам выше, я ошибался. Подкинув новый модуль я ничего на нем обнаружил, только черный экран (на старом модуле тоже коннекторы повреждены), зато сам телефон радостно брякнул звуком зарядки и мой компьютер сразу же определил его. Наверное глюк прошивки, подумал я и сделал сброс, это не помогло. Непропай ! Я тут же прошелся тонким жалом, но и это никак не изменило ситуацию.
Вспомнив, что у меня есть парочка разбитых модулей (100% рабочие) от пятерки я поочередно подкинул и их, и снова ничего не увидев тяжело вздохнул и отправился спать.
Связавшись с владельцем телефона и немного обсудив некоторые детали, я приступил дальше. Прозвонил разъем лсд, фильтры, а так же конденсаторы и заодно катушку, все оказалось целым. Ну-у-у, тут значит микросхема подсветки, у меня был донор, но я решил купить новую и поставить вместо нерабочей, так и мне проще и еще я хотя бы буду уверен, что она рабочая. Включив станцию я продолжил дальше.
Снял аккуратненько микросхему.

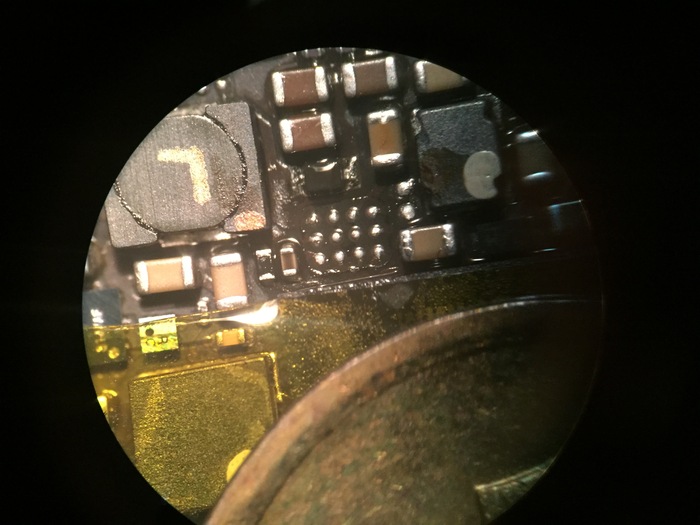

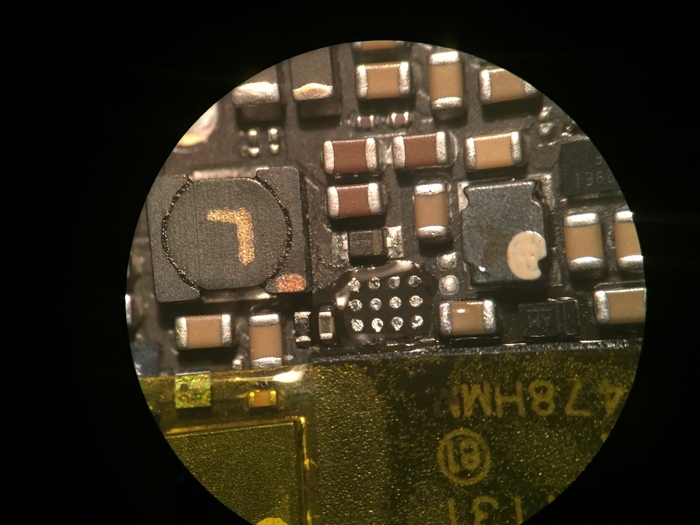

Снял старый припой и почистил посадочное место от флюса, так же убедился, что все в порядке.

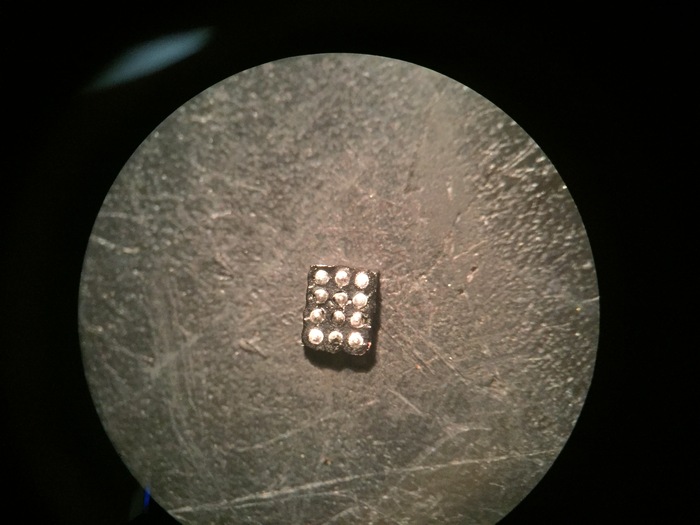

Старая микросхема, вместе с компаундом)
А это уже новая и блиИИистящая !
Капелька флюса и она уже почти там, где должна быть)

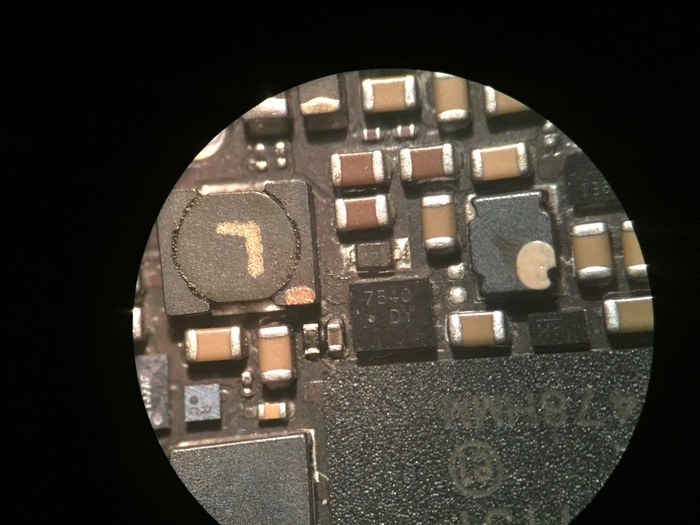

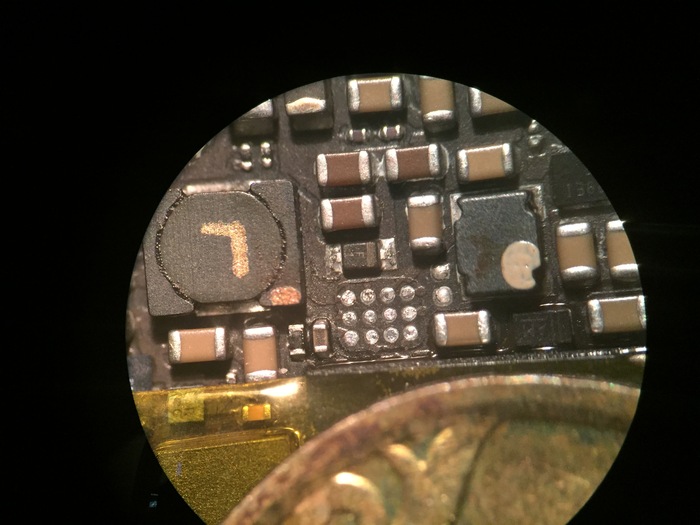

Уже в конечном варианте, с очищенной платой.
Далее я подкинул новый модуль, который я получил с телефоном и-и-и...ничего.
Тут я уже грязно выругался и полез опять за своими битыми и облегченно взохнув сделал вот этот снимок.

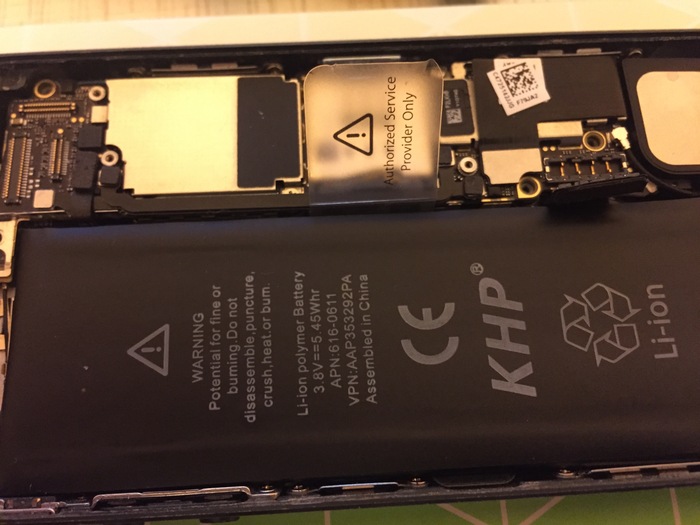

Далее я поставил батарейку на 2-х сторонний скотч, а так же пришлось прикупить новый модуль, который и был установлен туда, где ему и место.
Ну вот и все на этом, друзья)
Ну и по традиции Пикабу моя кошка)
