Модификация инфракрасной станции Термопро ИК-650 и замена 2011 сокета на плате Asus RAMPAGE IV EXTREME
И так, задача: поменять убитый 2011 сокет на недешевой материнке Asus RAMPAGE IV EXTREME.
Сокет здесь ремонту уже не подлежит.
Главная проблема - это физический размер сокета.
Для ремонта печатных плат любого размера, монтажа/демонтажа BGA микросхем, различных разъемов, слотов, сокетов, а так же сушки залитых плат использую профессиональный паяльный комплекс ТЕРМОПРО ИК-650.
Вот его ТТХ:
Итак, размер верхнего излучателя 60х60мм.
Известно, что размеры процессоров для 2011 сокета (он же Socket R) - 58,5×50мм.
Согласно технологии BGA пайки, для гарантированного прогрева чипа и текстолита под ним до температуры плавления припоя, нужно чтобы размер верхнего излучателя был больше размера паяемого BGA чипа по меньшей мере на 15-20%.
Здесь же размеры впритык.
Попытки запаять 2011 сокет на такой станции со штатным верхним нагревателем были и до меня. На профильных форумах полно слёз и грусти от мастеров по этому поводу. Получалось это не всегда и не у всех.
В моём случае текстолит платы очень толстый и теплоёмкий. Поэтому шансы на успех со штатной головой минимальны.

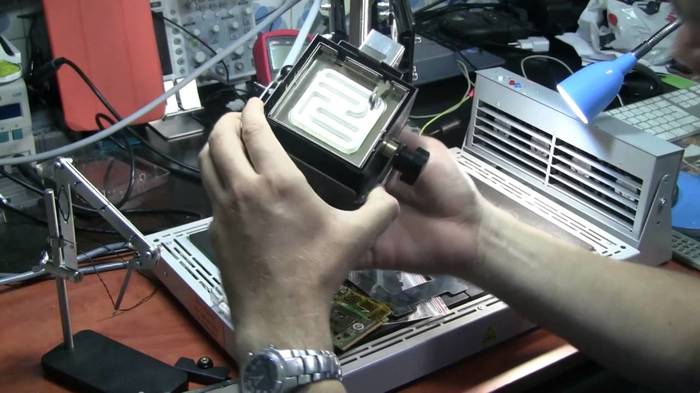

В инфракрасной станции Термопро ИК-650 установлен верхний нагреватель фирмы Elstein 60х60мм мощностью 250Вт.
Я поискал у диллеров какие еще есть размеры в данной линейке нагревателей. По более-менее приемлемой цене нашел только 60х60мм и 120х120мм. 120х120мм мягко говоря не подходящий размер для моих задач.
Поэтому остаётся вариант попроще. На сайте AliExpress есть огромный выбор ИК излучателей. Я остановился на размере 80х80мм мощностью 450 Вт. Этого более чем достаточно для BGA микросхем любого размера. Даже с запасом. Цена у них копеечная, порядка 7-10$
Выглядит нагреватель так:
Огромная проблема китайской керамики в её качестве. А именно, в равномерности нагрева излучаемой поверхности. Но за такую цену оно и понятно. Заказываю несколько штук у разных продавцов и жду.

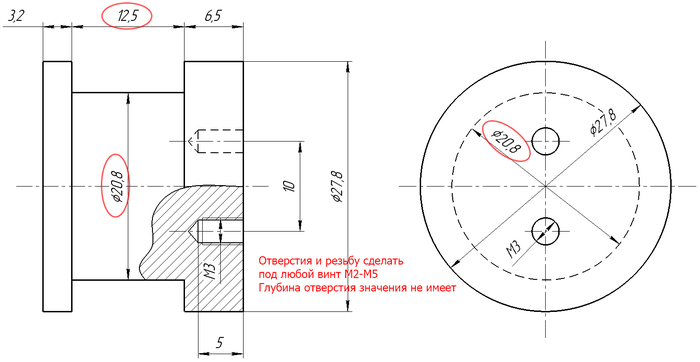

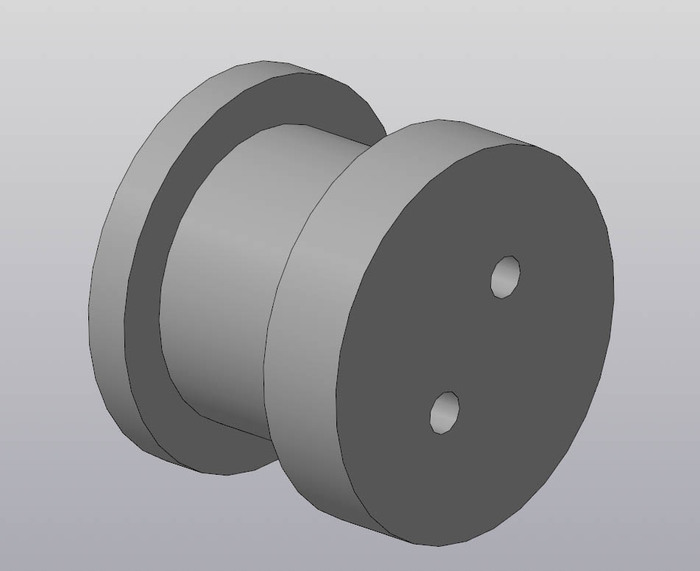

Пока жду нагреватели, нужно сделать корпус и крепление на штатный кронштейн станции. Крепление головы делаю по размерам оригинального и заказываю у токаря.
Корпус делаю из крышки от какого-то старого блока питания АТХ по выкройке

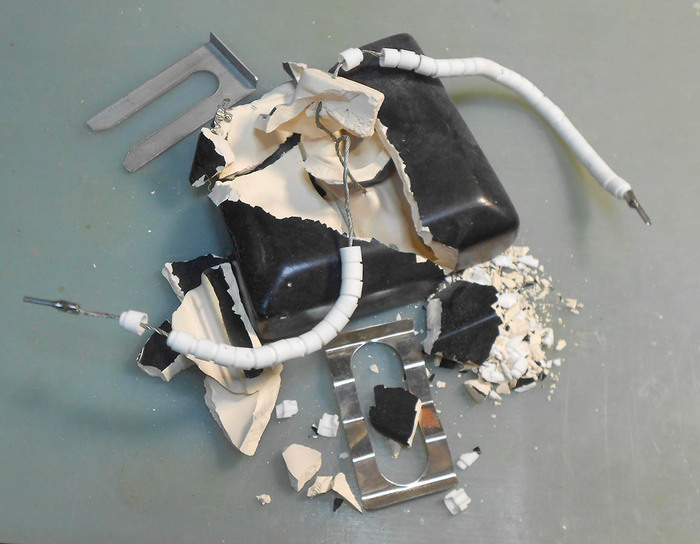

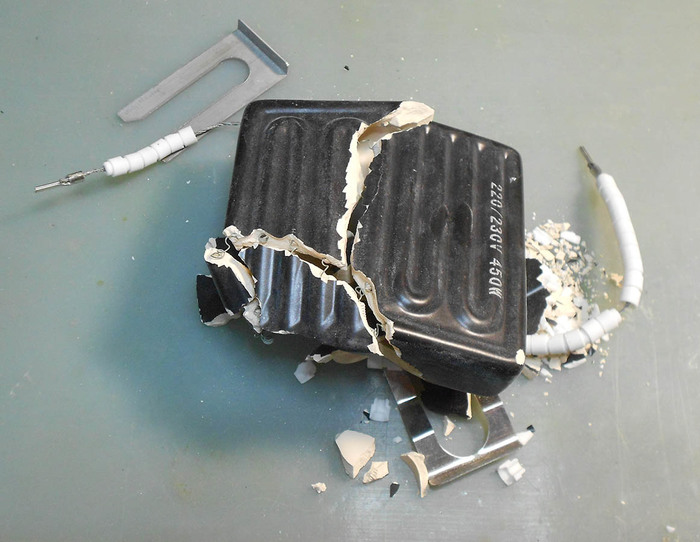

И вот пришел первый нагреватель из Китая в целлофановом пакетике. Россыпью:
Ну чтож, подожду остальные...

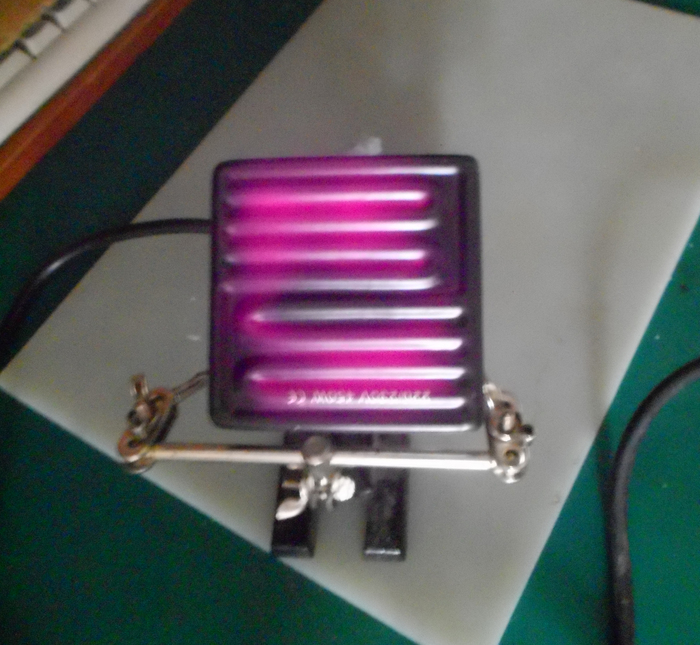

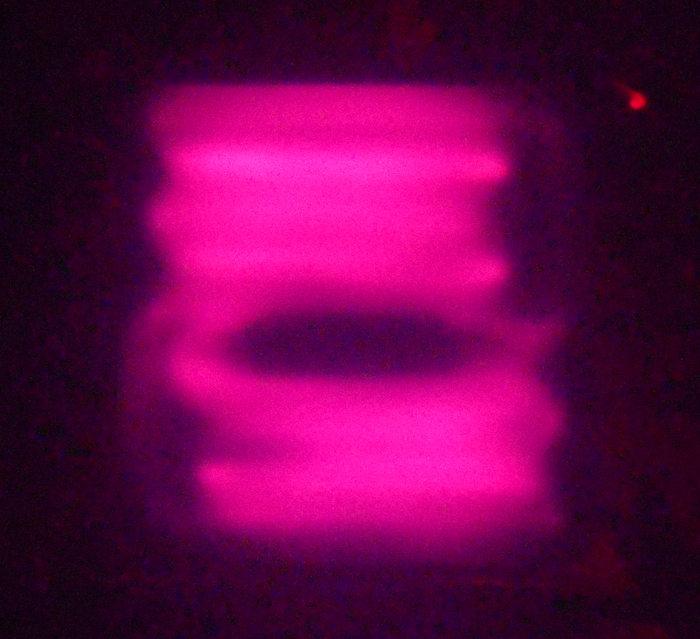

Остальные приехали целыми. Из них был выбран образец с наиболее равномерной термокартой. Сопротивление рабочего нагревателя должно быть в районе 100 Ом. Для проверки можно подключать в сеть 220В, но нужно учитывать, что греется нагреватель в этом случае довольно быстро. Равномерность нагрева очень легко оценить фотоаппаратом в темноте:

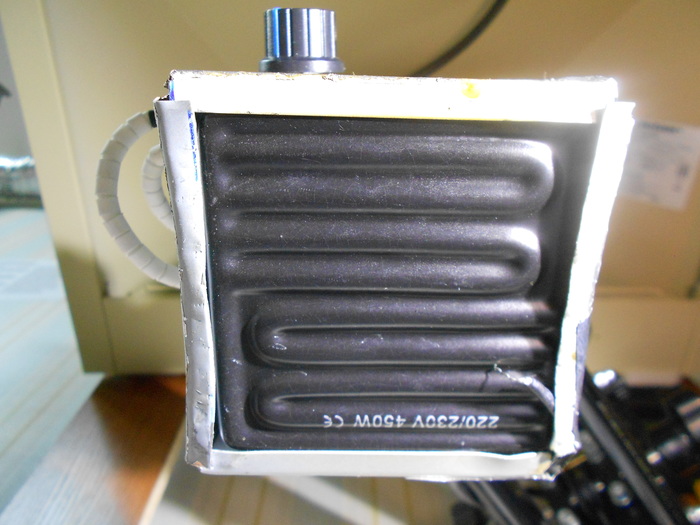

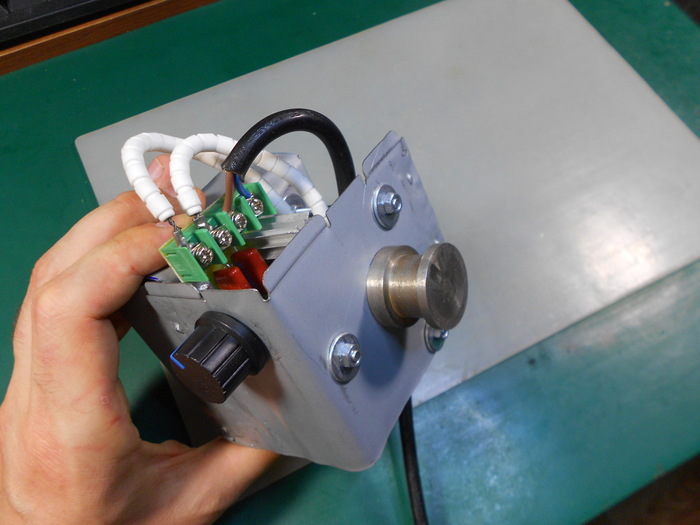

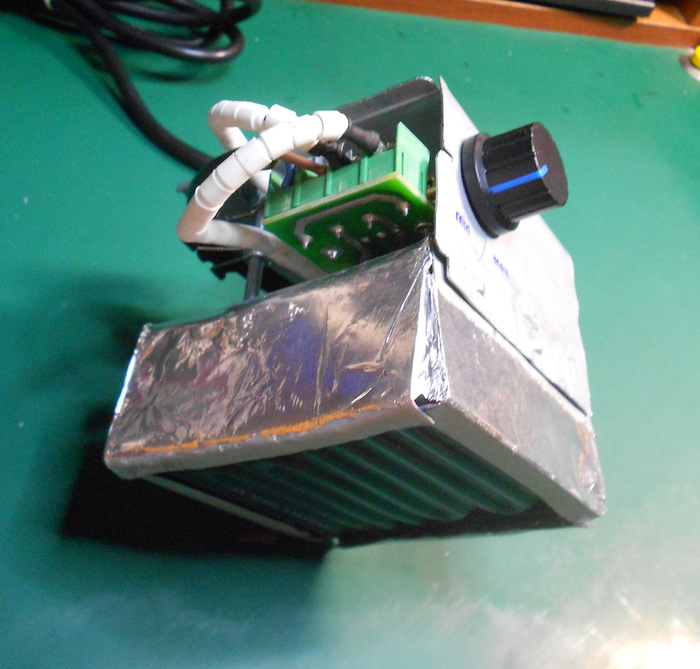

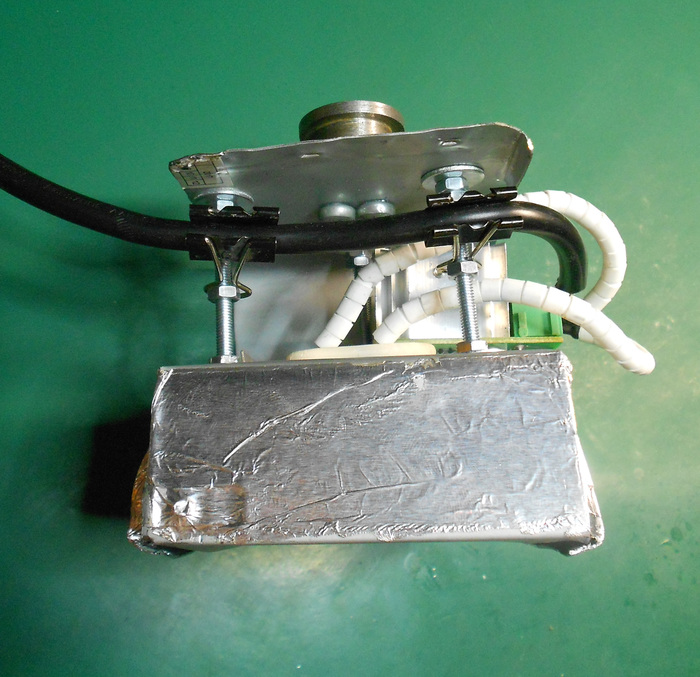

Всё готово. Собираю голову:
Нужен диммер на 220В, 2кВт для ограничения мощности, сетевой кабель, пара канцелярских зажимов и несколько болтов с гайками.
Да, конструкция не слишком красивая. Но держится всё довольно надёжно. Поклеил для красоты блестяшку)

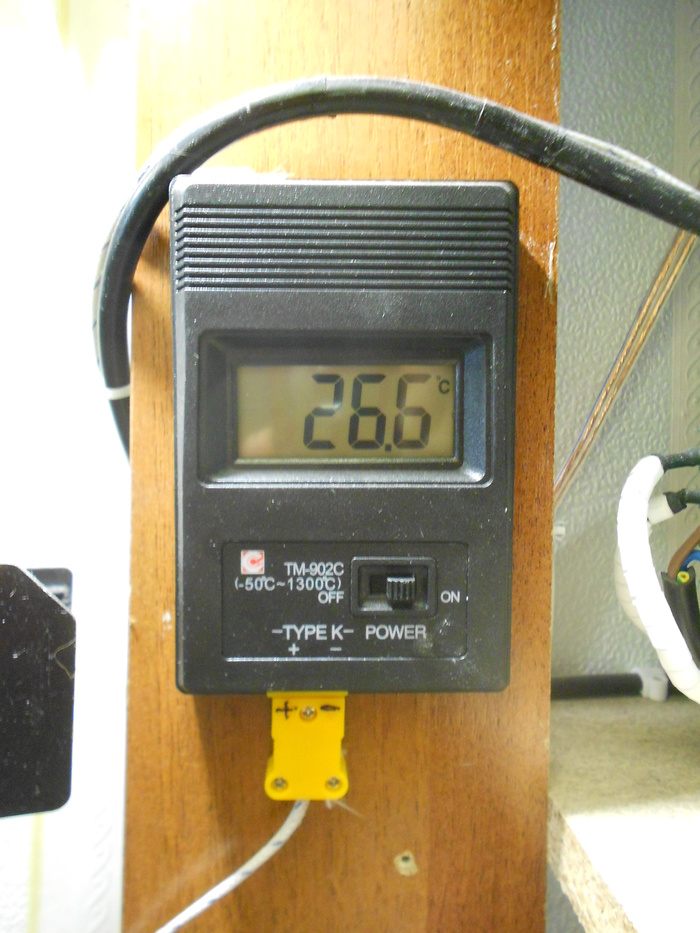

Установил термопару для примерного контроля температуры поверхности нагревателя, чтобы было проще ориентироваться.

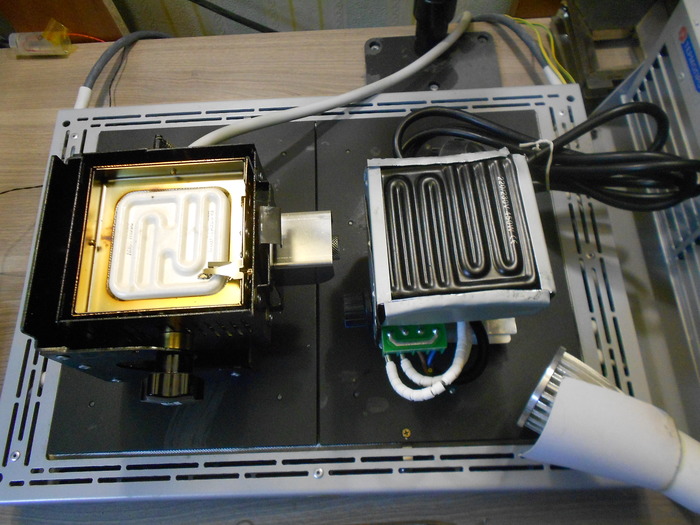

Разница в размерах самодельной головы и штатной термопрошной:
Итого на изготовление головы было потрачено чуть больше 1000р:
- Керамический нагреватель 80х80мм 450кВт - 400р
- Диммер 220В 2кВт - 100
- Цифровой термометр + термопара - 300р
- Магарыч токарю - 500р
Всё остальное найдено в коробках под столом в мастерской.
Настало время полевых испытаний.

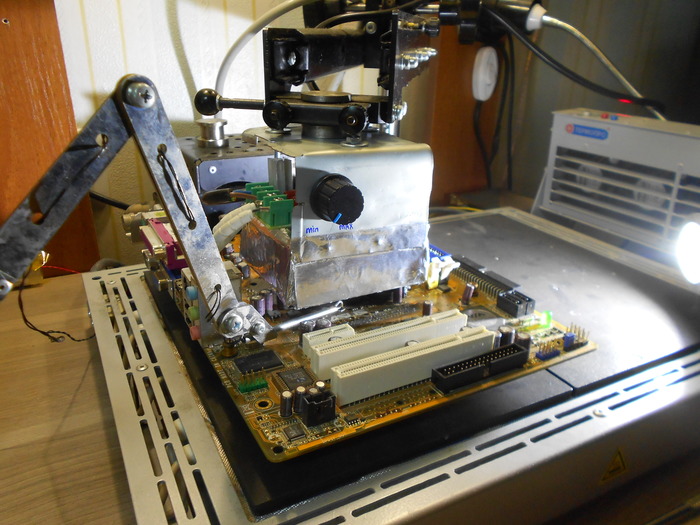

Вешаю голову на штатный кронштейн и проверяю в деле на донорской плате с разбора:
Ничего непредсказуемого не случилось. Результат меня удовлетворил. Голова отработала на половине своей мощности.
Теперь пора приступать к замене 2011 сокета.

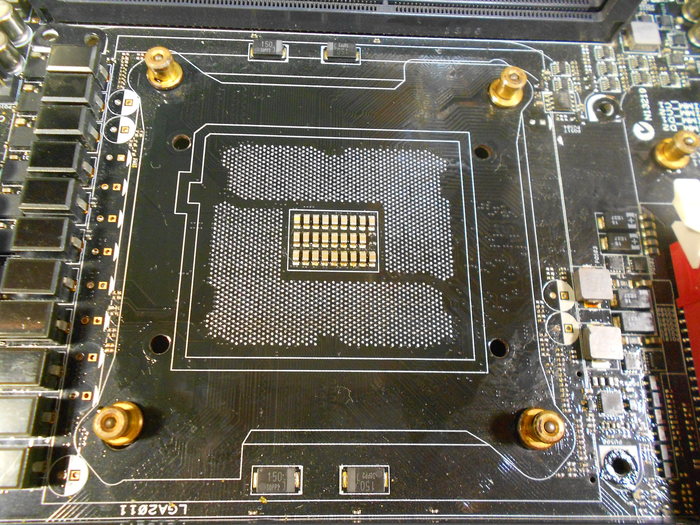

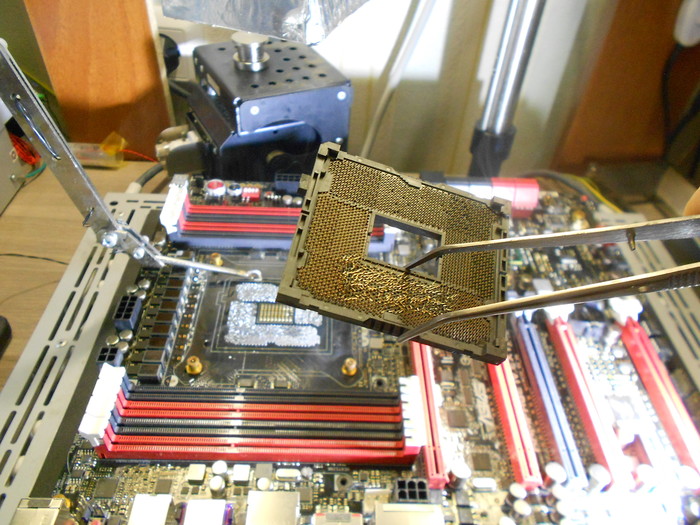

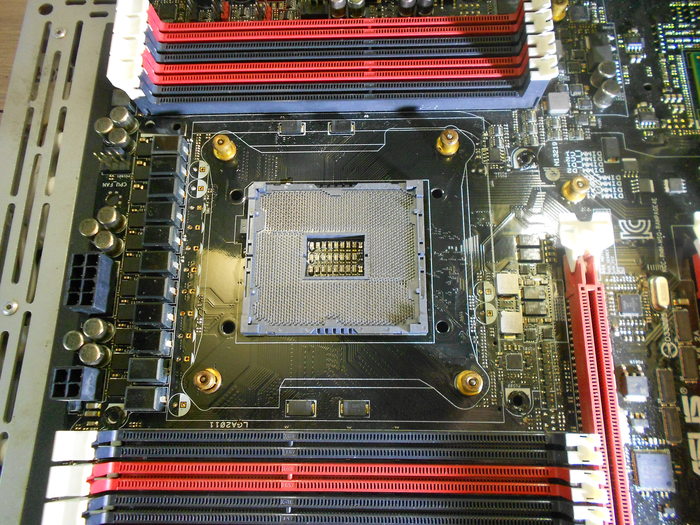

Сокет успешно снят. Чищу пятаки от остатков припоя и залуживаю свинцовосодержащим.

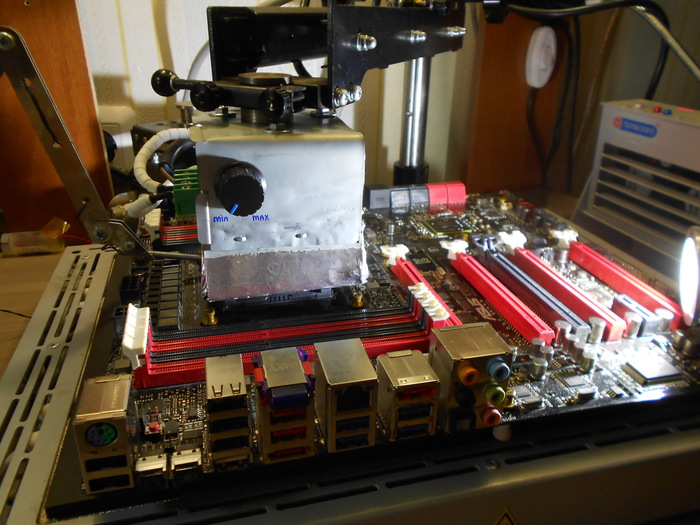

Ставлю новый сокет и запаиваю

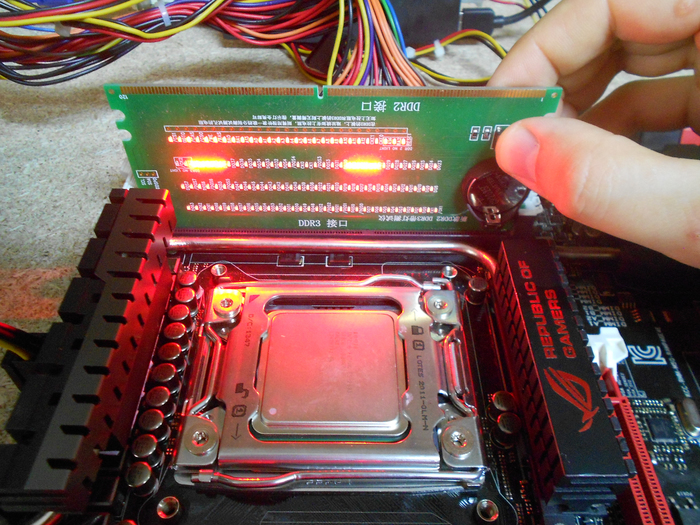

Получилось. DDR3 тестер показывает что всё хорошо. Можно пробовать включать.

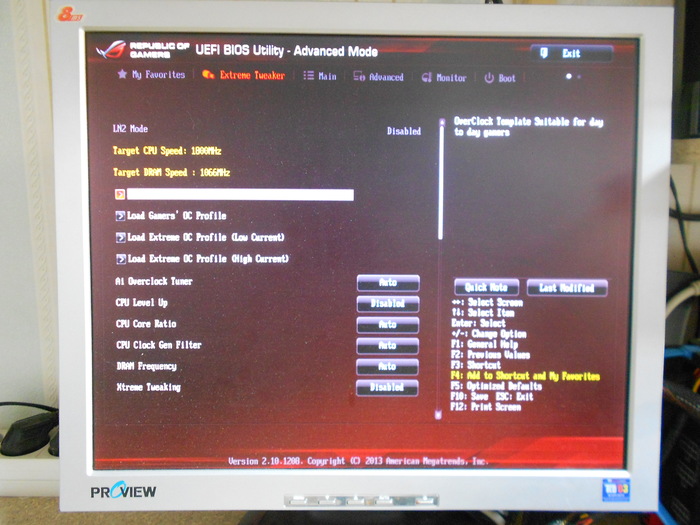

Плата успешно запустилась. Далее продолжительные тесты.
На данный момент самодельная голова используется по необходимости вместе со штатной.
Конечно, управление ручное, ни о какой связи с ПК и фирменным софтом речи не идёт. Да это и не нужно. При наличии опыта термопрофиль вполне можно выдержать вручную.
Сокеты и мосты на десктопных материнских платах я паяю всегда только в ручном режиме. Софту доверяю только самую ответственную пайку тонких ноутбучных плат.
