Ретропонедельник № 129. Телевизор Изумруд-1⁠⁠

Всем привет в новом году! Даже новогодний выходной не освобождает ТС от выхода рубрики, ибо Понедельник и Дисциплина (сам себе придумал знамя и теперь его не бросишь). Сегодня в виртуальном музее советской бытовой техники прибор, который вся страна смотрела прошлой ночью - телевизор:

Изготовлен новосибирским заводом Электросигнал в 1970 году. Полное погружение можно испытать от этого видео (нашел на ютубе, обращение Брежнева):

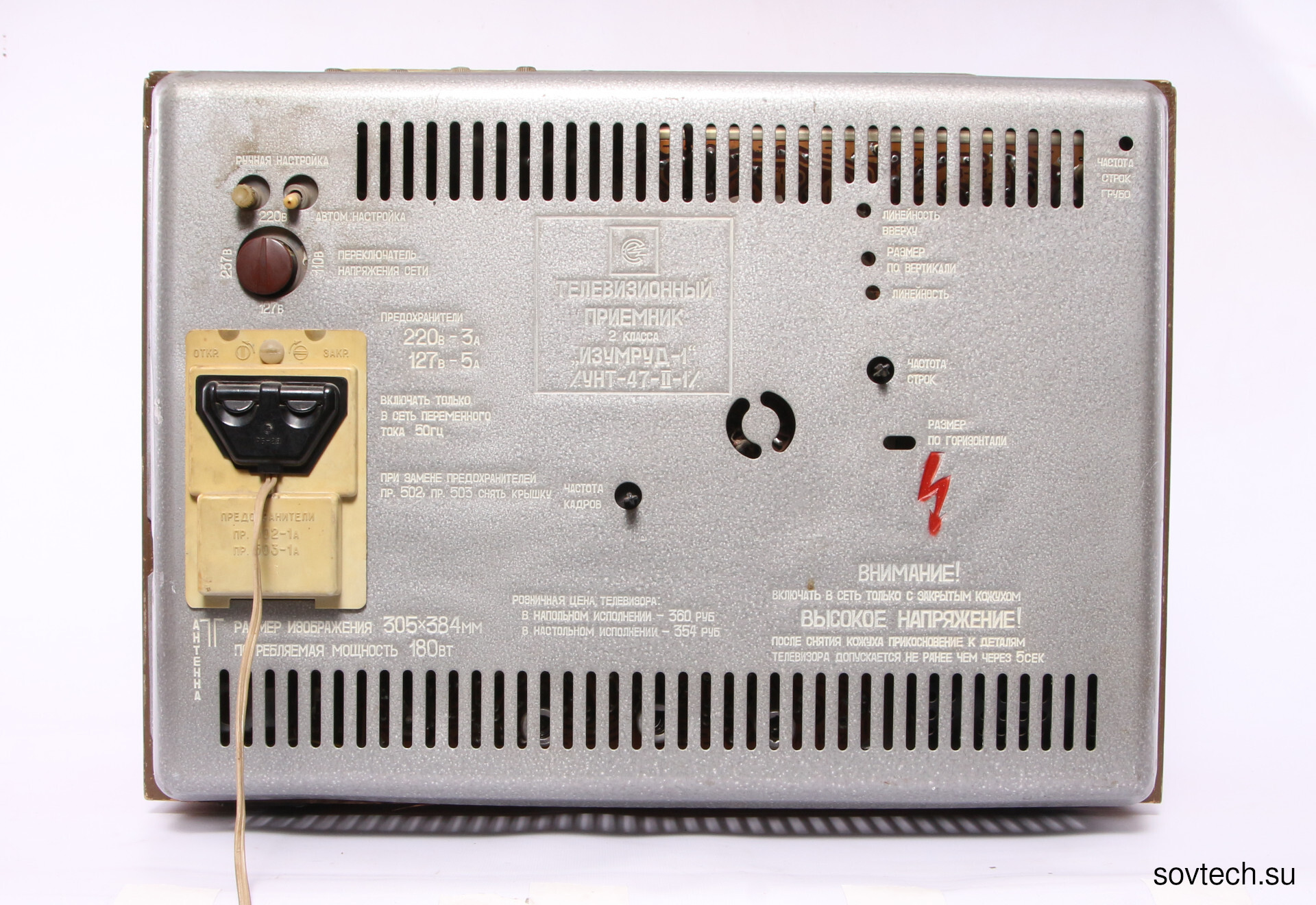

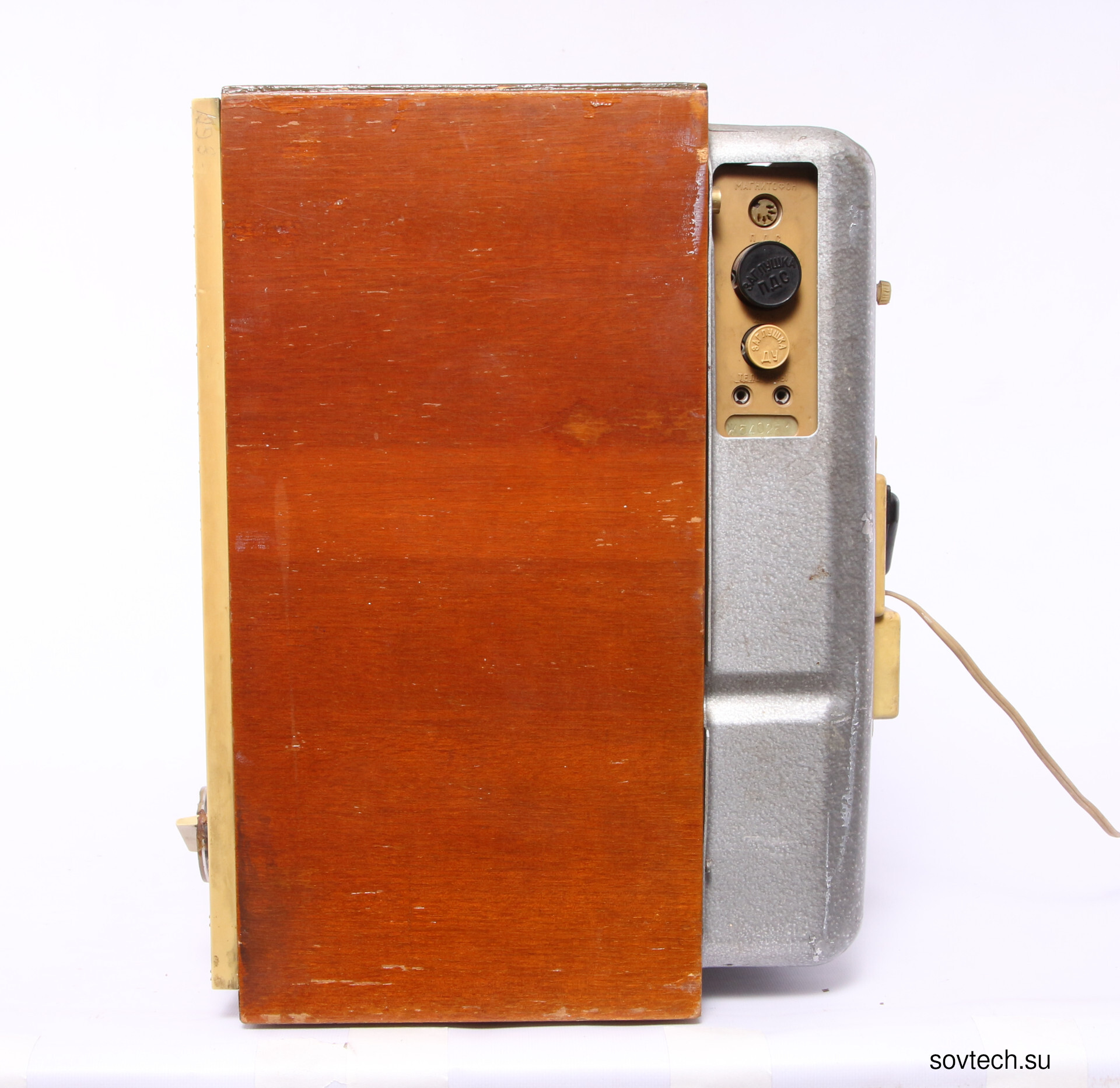

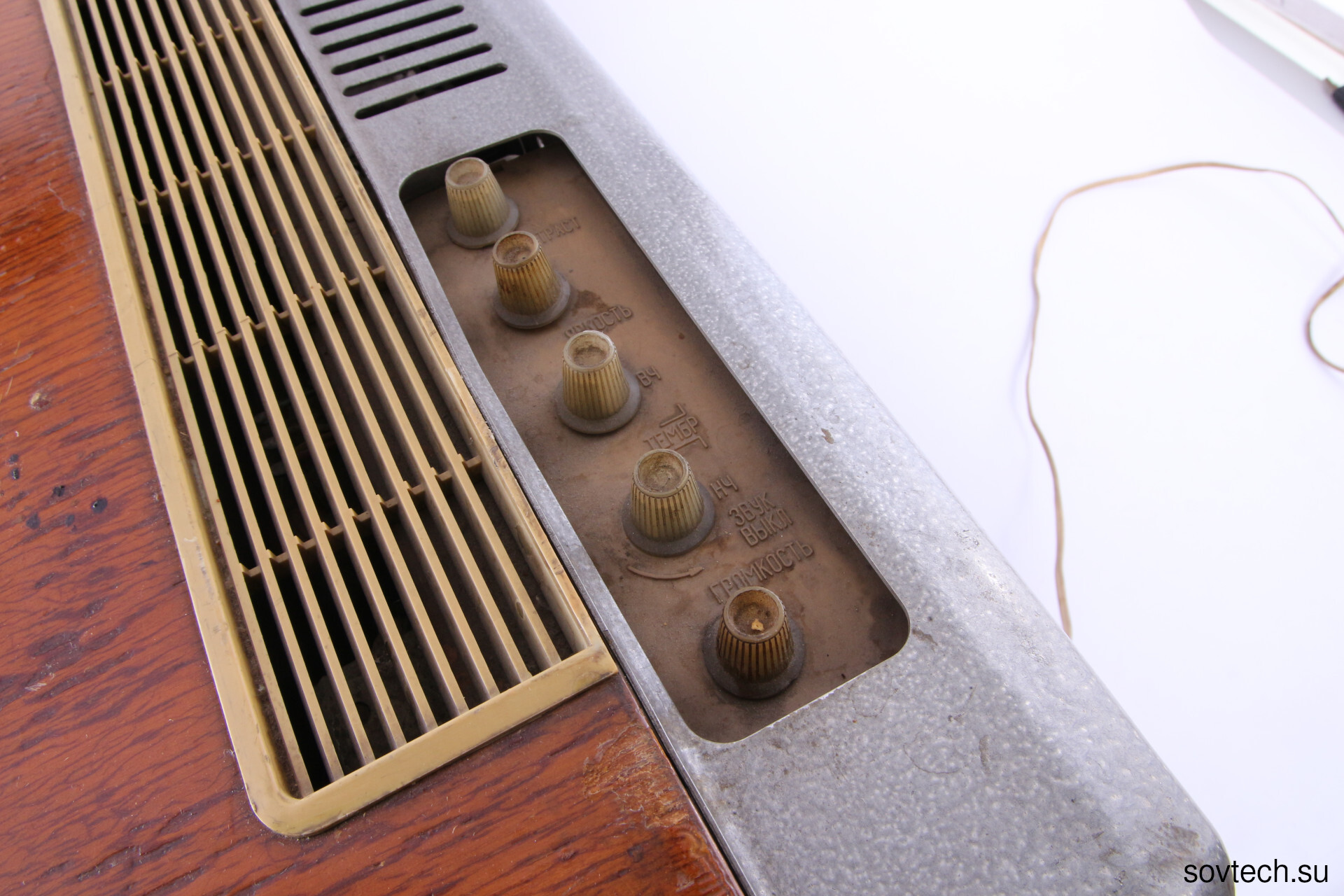

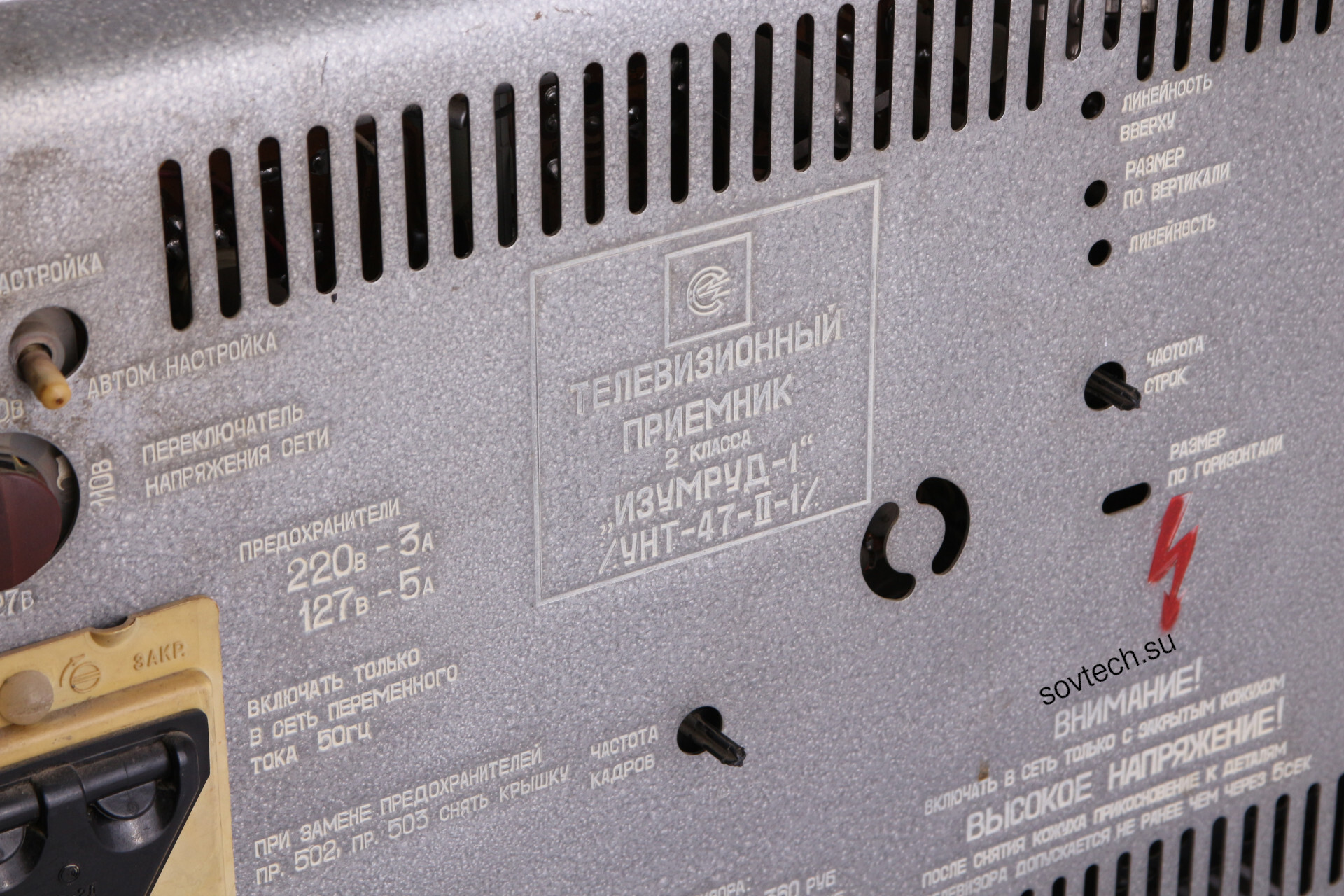

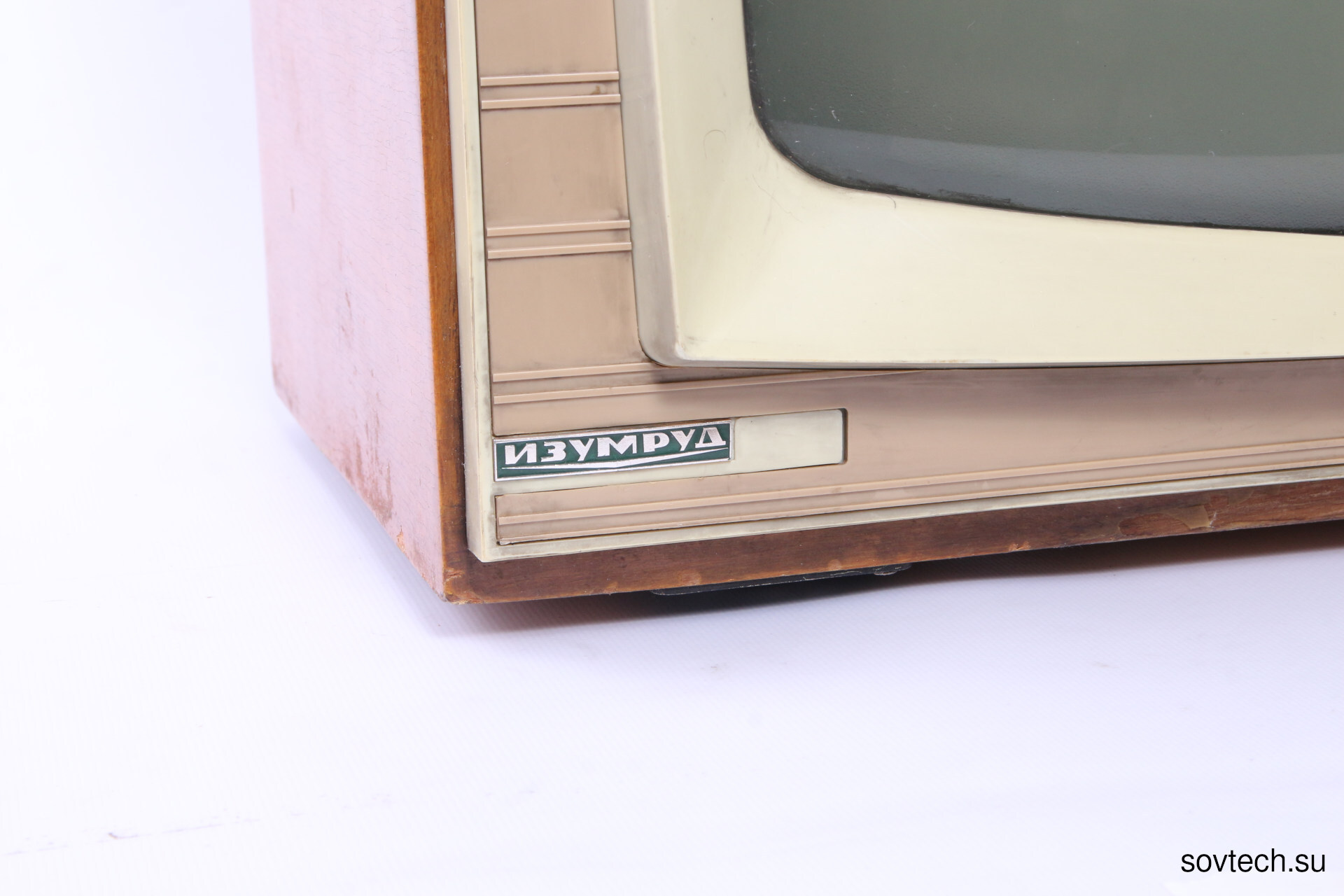

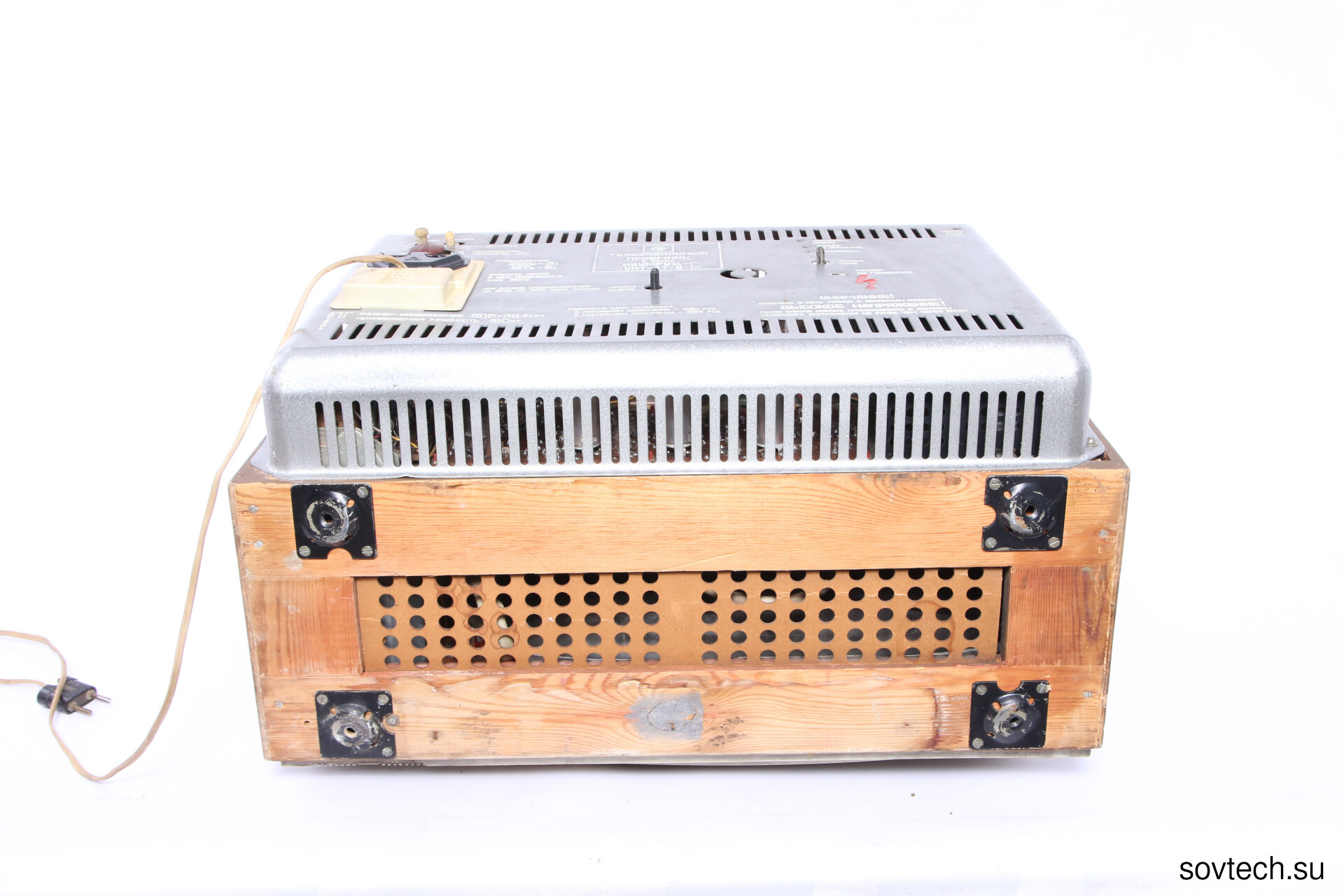

Телевизор черно-белый, ламповый. Классического вида, мог комплектоваться ножками и стоять на полу. Стоил в напольном исполнении 360 рублей. Мощность 180 Вт, размер изображения 305*384, что около 19 дюймов

@PaulZ не поделитесь сканом паспорта ТВ? я его на страничку музея добавлю)

Снимем заднюю крышку:

Монтаж на платах, после ТВ собранных навесным методом монтажа - приятно смотреть, да и ремонт сильно удобнее. Рама с платами на петлях, что облегчает доступ:

Красный провод - анодное напряжение на кинескоп. Поднимите руку, кого кусало оставшимся зарядом с кинескопа)

Лампы на панельках, в центре фото - неродная панелька, ее припаяли при ремонте. Метод ремонта ТВ "ударом по корпусу" ТВ связан как раз с этими панельками - лампы греются, металл контактов окисляется и контакт может нарушаться. От несильного удара по корпусу контакт на время восстанавливался.

Локализация не 100% - найдены венгерские и итальянские электролитические конденсаторы:

ТВС. Путь многих в высокое напряжение начинался с этих трансформаторов. Я, будучи школьником, шарился по помойкам. Народ массово менял советские ТВ на современные, и их корпусов удавалось вынуть заветный трансформатор строчной развертки. Несколько витков провода, пара резисторов и транзистор - и готов источник высокого напряжения, с разрядом в сантиметр! Как хорошо, что я был не очень умный, и до опытов Сифуна (Sifun) не дошел.
