Помогите с платой аудио усилителя!Херовый звук/пропадает звук⁠⁠1

Я такой усилитель ради интереса купил посмотреть на что он способен. Запитал от 12 вольтовой линии 250 ваттного компьютерного блока питания. Был сильно удивлён когда такая платка неплохо так раскачала колонки от музыкального центра

Ты видел как их клеят? Там высрана капля даже не клея, а какого то герметика, и как прилепили, так оно и приедет. Там ничем он не центрируется поэтому сдвинуться при высыхании дело 1 неудачного касания. У меня вообще отвалился сразу этот радиатор.

Это 32 вольта, а не ватта... Судя по маркировке... И скорее всего, от принтера HP, вроде у них такие стояли... На выходе то напряжение с него замеряли?

15Вт Х 2 + КПД не 100% = 12В 3+А как минимум.

Попробуй запитать от аккумулятора 12В и думаю всё поймёшь.

И какого же размера радиатор нужен для усилителя класса D такой небольшой мощности?

TPA3116D2 это усилитель класса D. Ему и не нужен огромный радиатор.

Что за динамики х.з. а громкость регулирую на телефоне с которого слушаю. К молексу подключался с помощью штырьков от разъёма ШРа подходящего диаметра но к БП компа немного сыкотно было бы подключаться как минимум ток который потребляет усилитель замерить не мешало бы. Хотя усилитель даже не греется но всё равно мало ли возможные просадки напряжения как повлияют на компоненты ПК. Но в принципе ничего страшного не должно случится 3 Ампера если плата потребляет по описанию.

Вам же я норм ответил, а это было в др комментарий несколько обобщённо... но да, под влиянием наезда на класс-D который сейчас везде и просто надо правильно уметь готовить. Там всё же чуть сложнее чем AB.
Учитесь, впитываете даже из токсичных комментов если там есть технический смысл. Я в своё время ходил в гости к одному 0дмину, который откровенно каждый раз троллил, но это не мешало мне учиться.

У свенов звук качественный только на топовых моделях разве что, то что я вам предложил это без подсветок всяких (сам такое не люблю) и у них реально хороший звук, особенно у fiero, если верить характеристикам по соотношению сигнал/шум (а он там 80дб, что уровень хай-фай звука) и куча возможностей подключения, разница в цене небольшая, а оснащение заметно круче! Свены им значительно проигрывают!

Я вас понял, лучше активные колонки купить и не возится с этим колхозом, советую бренд fiero, либо f&d (у самого модель r50, шикарные колонки, за 5к брал, но такие уже не купить), эти бренды по цене хороши и по качеству не обижают, плюс там в некоторых моделях есть блютуз и даже звук по оптике, оба бренда в днс продаётся! Отличные варианты по вашему бюджету примерно Fiero BHS-100, F&D R27BT (немного дороже), оба и блютуз и оптику даже поддерживают, а первый вариант даже пульт имеет!

Блять. Вместо тысячи слов

47мкФ это как фильтр, вешать последовательно с динамиком, а я пишу о питании, туда всё подряд пойдёт параллельно, там и 470, и 1000, и 2200, главное ёмкость набрать что бы суммарно 6800+ было (при параллельном соединении ёмкостей номиналы суммируются).

Физику надо было учить в школе, чтобы не позорится на пикабу теперь. Хоспади, а параметров поназывал всяких разных как прям пальцем в жопу потыкал)🤣 Мужик, не лезь туда, там ток, не дай бог ещё убьёт! 🤣 Дай лучше задание СПЕЦИАЛЬНО ОБУЧЕНОМУ человеку, заплати денег, пусть тебе соберут усилитель мощности.

А ещё шумы, наведённые на кабель. При выключенном компе будет рыпеть, и без резистора это будет на полную громкость. Рукой к разъёму джека когда прикоснётесь - это будет особенно слышно. Но это не важно сейчас. Раз решили городить самопал из "говна и палок", будьте готовы молча выполнять советы и экспериментировать , но на "тупые" вопросы вам тут же напихают полную панамку хуёв, а потом в карманы, и наконец даже за пазуху.
Суть в посте прочитал. Источник питания нужен, хороший, мощный, с запасом по мощности.
Для TPA3116D2 самое идеальное решение - блок питания на 24V 5A.
Чуть попроще - БП ноутбука (19V 4.74A), тоже пойдёт. Ту хуйню (извините за выражение) которую вы тут цепляли в качестве источника питания - лютое говно/полный шмурдяк/хуйня китайская (нужное подчеркнуть), не факт что оно сможет выдавать 14V 2.5A долговременно, это скорее кратковременный характер.
Почему нужно такое качественное питание? А Вот даташит на микросхему усилителя переведите и изучите, прочитайте про параметр АХЧ например, и в график загляните, может что-то понятнее станет.
Почему запас нужен хороший? То, что ваши колонки 15+15Вт это номинал, а вот кратковременно (ну типа басами на всю пёрнуть разок другой) они подъедают не 15+15, и даже не 20+20 Ватт, а прилично больше. Можно источник питания чуть послабее использовать, но при этом компенсировать провалы по напряжению парочкой очень жирных электролитов типа 4700мкФ/35В припаянных прямиком на разъём питания, компенсирует это не сильно, но сделает картину несколько лучше.
При отсутствии таких жирных собирать надо батарею из того что есть, всё параллельно, что бы суммарно ёмкость выходила 6800мкФ или даже выше, с запасом по напряжению.

А что вам мешало взять усилитель немного подороже? На том али же вариантов дофига и горя бы не знали, а тут геморрой на ровном себе создали!

но много кто пишет что усилок херня

да не слу4шай их, такие же криворукие, 🤣 у тебя же к примеру тоже не всё гладко, но выяснили же из чего, так ведь?:)

А чем определяется громкость 70%, 80%?

AC/DC - это же музыкальная группа. Вы чего?

Автор, рассмотри вариант вот такого tpa3116d2, с 4 вольт и есть защита для динамиков от перегрузки. Не искажает звук как купленный вами. Из минусов желательно конденсаторы припаять. На Али 100р+-.

Никогда такой не пердел даже если блок питания слабый, но вырубается может, тут физику не обманешь.

Сейчас блоки питания от асиков по цене металлолома продаются. При 12В выдают до 150А. Твой усилитель для них - пушинка. Бери сразу два и соединяй последовательно. Будет 24В, как раз для полной мощности самое то.

Маловато!

Иди посмотри бу бп от светодиодов , 12 в 12а .

Нужны десятки, а не сотни микрофарад, иначе эффекта не будет.

Запараллель с одинаковым напряжением

Поймите простоту. Чем мощнее хотите крикнуть, тем мощнее набираете воздуха в легкие и сильнее напрягаете связки. Тут также. Шипеть он и от 1вт может, но чтобы хорошенько бумкнуть басами, ему нужен весь пик мощности, но вот беда.. мощность P=IU, ток*напряжение, ток скаканул, а напряжение просело, т.к. мощность увы. Из-за не хватки напряжения, они вырубаются

я там дальше где то написал, последовательно с колонкой (в "разрыв" одного из проводов) конденсаторы поставить попробуйте.

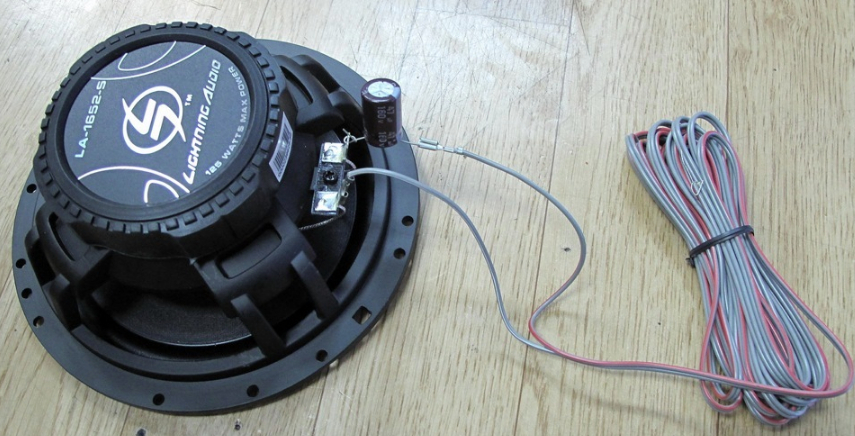

Берём самый распрастранённый конденсатор 47 микрофарад, вкручиваем его в разрыв любого провода плюса или минуса, значение не имеет в любом удобном для вас месте и хорошо изолируем. Получаем примитивный фильтр который обрежет весь нежелательный бас с передних динамиков 13-16 см. тем самым вы разгрузите и без того слабый внутренний усилитель самой магнитолы и более мощный бас пойдёт на задние овальные динамики.

А если вы используете недорогую магнитолу с одним выходом на саб где настроек минимум можно поставить кондёры и на задние динамики, тем самым у вас будет регулироваться бас на выход сабвуфера и на динамики он идти не будет за счёт этого у вас на динамиках увеличится громкость средних и высоких частот без лишних искажений.

Скорее всего усилок рассчитан на 8-омные динамики, а подключил 4-омные.

1. Все холодное может быть потому что нет термопасты между чипом и радиатором

2. От 5В он может работать, но с какой нагрузкой ? Кстати на вашей схеме от 8В.

вы подключили к БП 5В 0,7А. Это 3,5Вт. Что вы хотите от него?

3. Нет, вы не внимательно читаете. я написал что в первом случае похоже в защиту ушел усилитель. БП 14В 2,5А это примерно для двух колонок по 3-4Вт сопротивлением 4Ом. но усилитель возможно не расчитан на 4Ом нагрузку. Он может быть для 4Ом и для 8Ом. тогда он уйдет в защиту. Про колонки вы ничего не писали или я невнимательно прочитал.

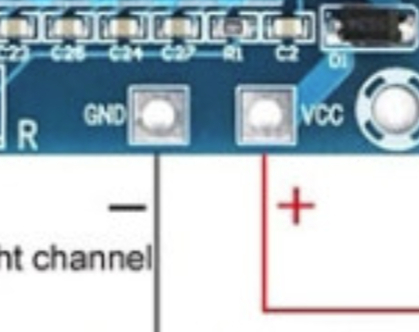

Вот сюда ёмкость и повесь.

с таким радиатором больше чем 2х3Вт не снимешь с усилка. БП 12В 2,5А как раз подходит чтобы снять 2х3Вт.

Эквалайзер используйте любой программный.

По правде ну нихуя я не электрик. Мне знакомый аудиофил залечил на пол часа за эти AC/DC, но я видимо не излечим...

Главное оно работает как надо, до остального фиолетово...

А почему на всю он не должен пердеть? Я дал ссылку на обзор, там всё расписано. Если хочешь наглядно увидеть что происходит - зацепись осциллом и посмотри.

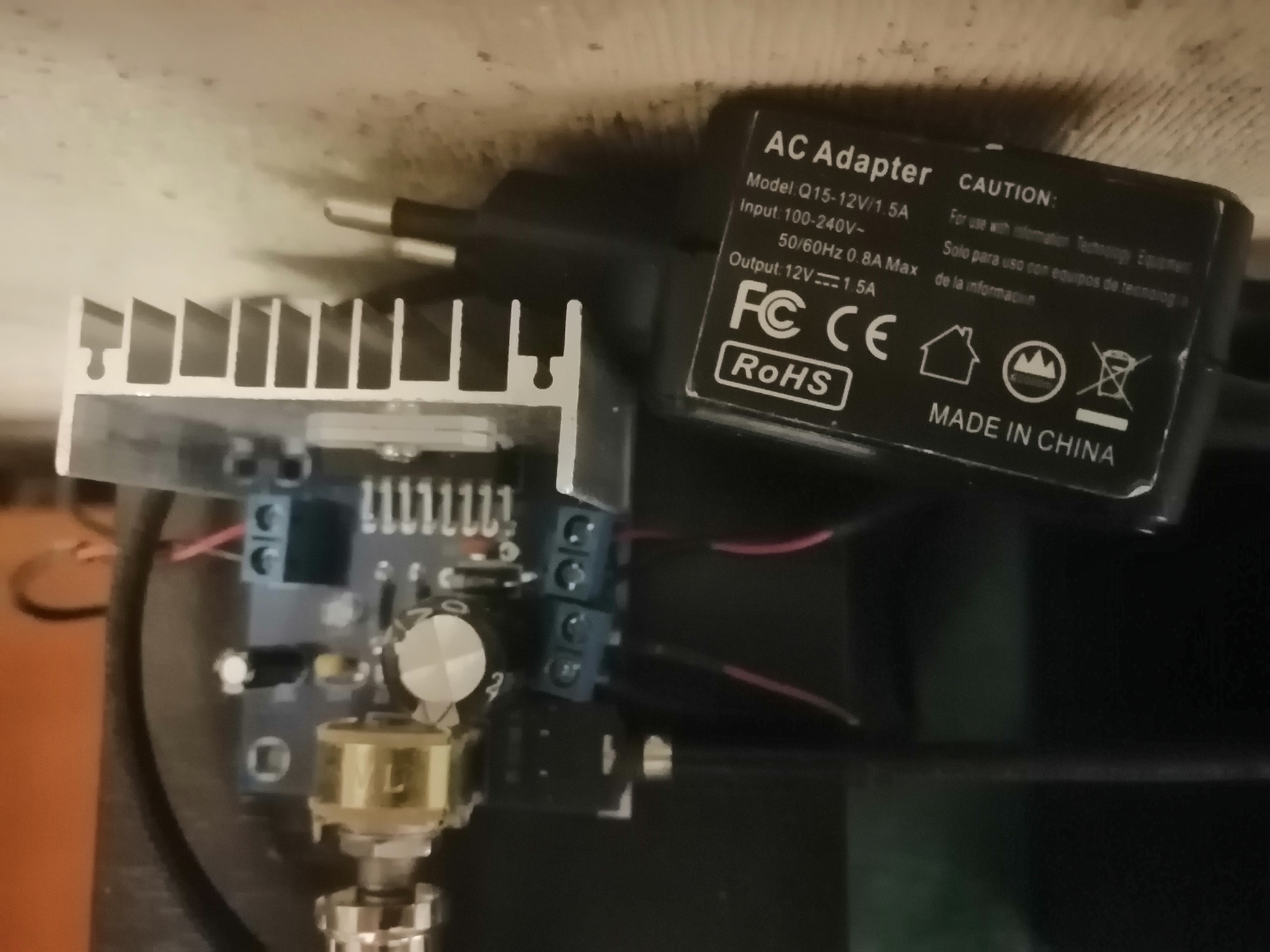

Обрати внимание на буквы AC на моём. Мне спецом аудиофил подогнал на 12в после жалоб на 5.5в

Я тоже к этому присматривался, но взял другой, он на фото.

Сначала тыкнул 5.5в 0.7а. : тянут до 40% громкости норм, дальше нарастают шумы и начинает коробить сигнальный диод.

Поменял адаптер и уже 80% без шумов и пердежа. Так что питальник!

Чтоб к 100% подобраться нужно уже корпус и землю на крутилку, но мне оказалось и так норм.

1) как понять ближе? на места всё подпаял

Со стороны платы, а не источника питания.

2) 15 нормально, кому то и 3вт хватает, да и колонки не сильные у меня

Ну вот скорее всего на 15 и играют, если питальник тянет.

1) как понять ближе? на места всё подпаял

Со стороны платы, а не источника питания.

2) 15 нормально, кому то и 3вт хватает, да и колонки не сильные у меня

Ну вот скорее всего на 15 и играют, если питальник тянет.

Радиатор с гулькин нос. тепло не отводится и усилитель уходит в защиту. А с блоком питания 5в 0,7А вообще непонятно что вы хотели получить. Там скорее всего сам блок питания в защиту уходил.

Не хватка тока по питанию, увеличивай суммарную мощность (напряжение, ток)

Или убери бас и врубай хоть до усрачки. Бас самый нагруженный по импульсу

Питание, как уже сказали. И на него желательно ёмкости побольше зацепить, и поближе к плате. Немного поможет в пиках. Обзор платы: https://mysku.club/blog/aliexpress/93930.html

Ну и 15Вт это сильно не много, чтобы раскачать мощные колонки. Всегда будет казаться, что не хватает и хочется добавить, а там всё.

Да все верно тебе говорят. Источник питания дает просадку и плата не может обеспечить достаточно питание на динамик и тупо вырубает и после выравнивания просадки опять врубает и так по новой. Тебе нужно обеспечить не только вольтаж но и ампераж достаточный. Т е. Провода так же играют роль.

14 ватт?! Мягкое с теплым не путай! У меня сыну 11 лет, он тебя засмеет, и еще малолеток натравит на этот пост. Снеси, не позорься😂

Если интересно, я сфоткаю покажу, как оно у меня на стенке висит. Но с кривым радиатором купить ты сказочный

Эта шляпа могла и с браком прийти. Я как то брал такой, там кондеры керамические вообще были с трещинами. Да и вообще эти микрухи сами часто с браком бывают. Но по факту, вам правильно сказали, очень похоже что просто питания не хватает, по вашему описанию.
Вот кстати, хотите прикол? За 20 рублей с Алика усилок на pam8403 размером с рублевую монету лучше играет. Я хз почему так, просто ради прикола купил, а оно норм оказалось.

Фигня этот усилитель, плюс звук меняет очень заметно. Занижая средние и повышая высокие. Зачем они там сделали непонятно.

, усилок знаю что говно

усь норм, будешь ругать за зря - бан!
а вот БП не тянет

Так он запитал 5в😂 еще жалуется. И будем честны: насколько тут есть умственно отсталые люди, что бы заказать с криво наклеенным радиатором плату?! Панамка готова. 😂

От ноутбука есть? 19В и мощность обычно достаточная.
