Мой открытый проект метеостанции с монохромным дисплеем
Дописал документацию к своей железке. Хотел бы показать чего получилось
Метеостанция Волна 2BW42

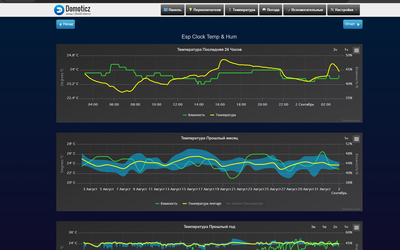

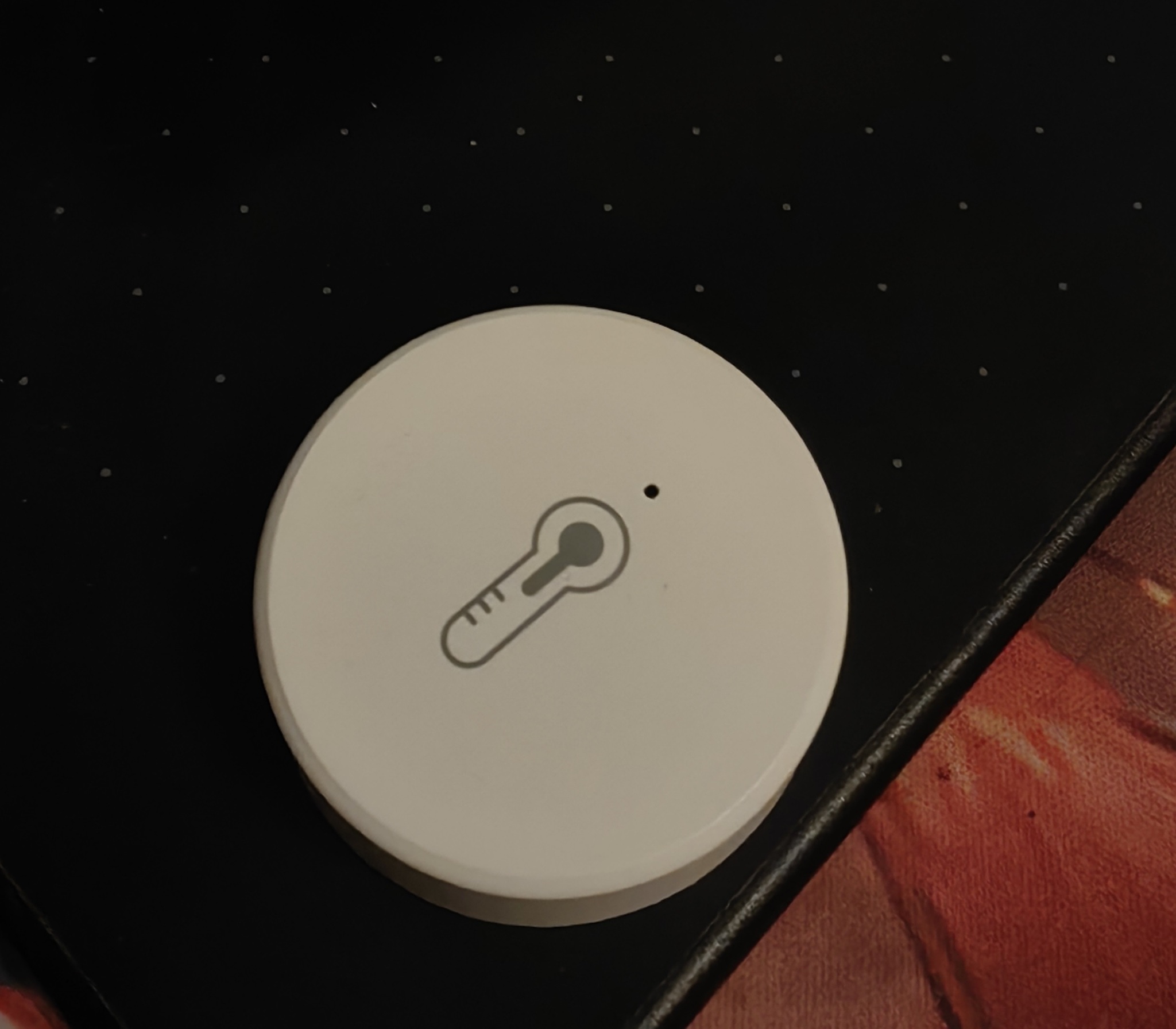

Если вкратце про сам проект - метеостанция рассчитана на интеграцию в систему умного дома - данные о внешнем датчике устройство получает через Home Assistant или Domoticz, и так же может отправлять свои данные по MQTT (в HA девайс подхватывается через Auto Discovery, в Domoticz через виртуальные датчики)

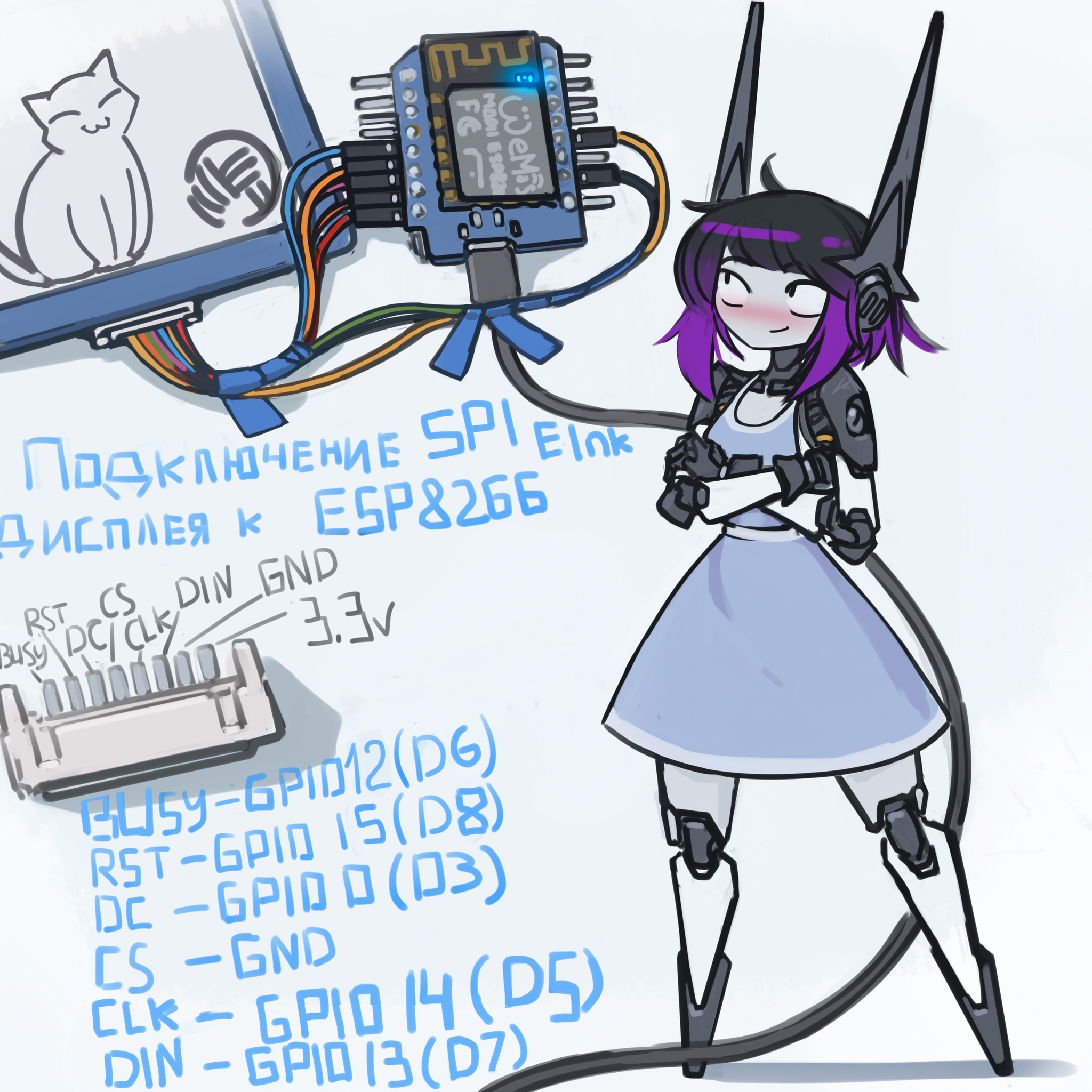

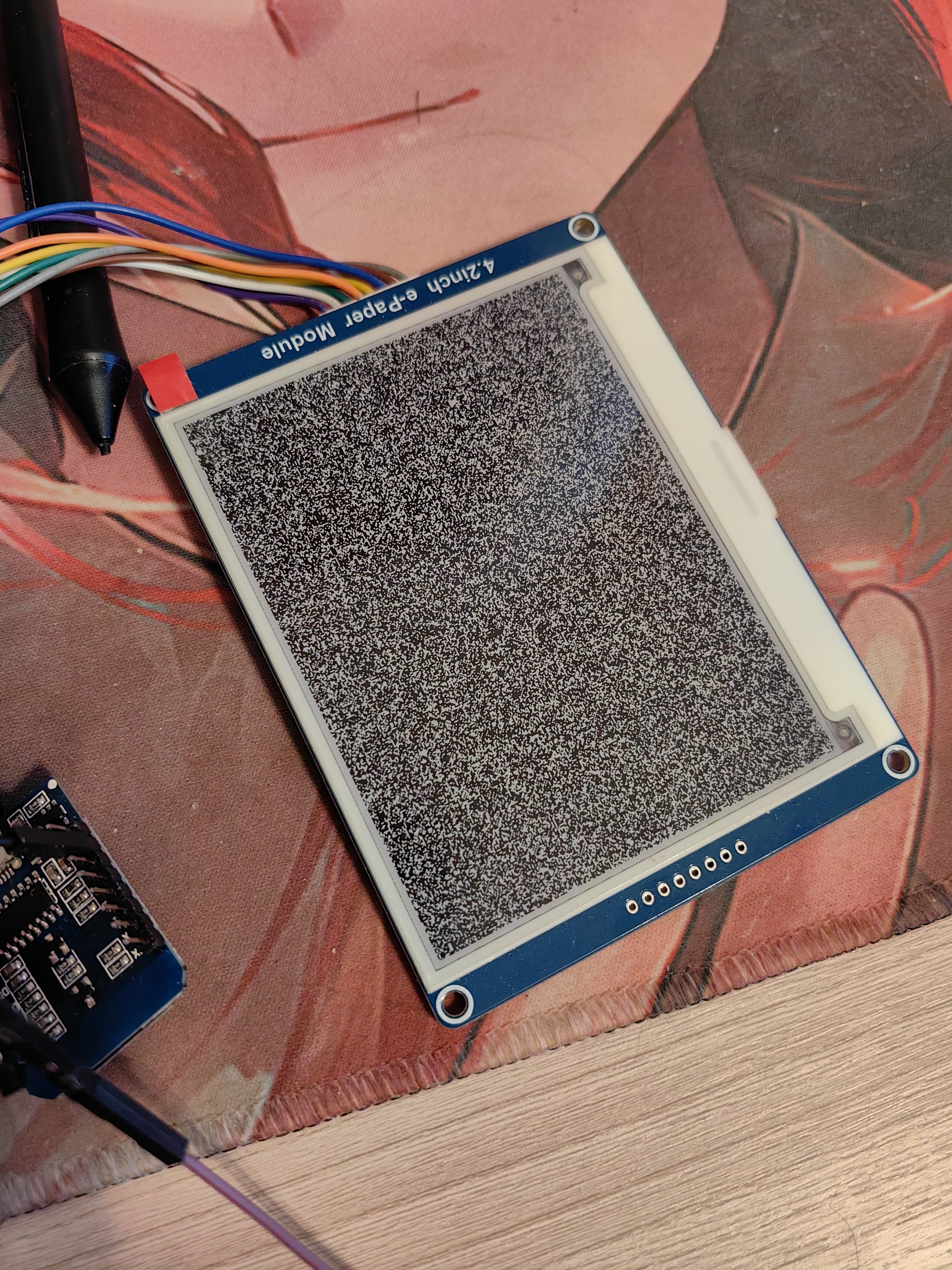

Прошивка совместима с ESP8266 и ESP32 (Arduino Framework, C++, PlatformIO); внутренний датчик температуры \ влажности BME280. Прошивка работает с дисплеями на электронных чернилах 4.2' и 1.54' дюйма (таблицы совместимости с теми производителями с которыми тестил можно найти на сайте с документацией). Сами E-Ink дисплеи своеобразны в работе и значительно медленней отрисовывают всю область экрана в сравнении с обычными жк, но не требуют постоянного питания для отображения картинки и для автономного девайса подходят хорошо, позволяя очень существенно экономить расход батареи. В живую картинка на таком экране читается приятно, как с обычного листа бумаги.
В режиме работы от аккума устройство просыпается раз минуту для обновления области часов на экране и раз в 10 минут для полного обновления (датчики температуры и другая статистика), WiFi-соединение (синхронизация данных по внешнему датчику, отправка своих данных по MQTT) раз в час в целях экономии заряда; аккума 18650 2000 мА*ч хватает на ~несколько месяцев. Все таймауты при желании можно перенастроить.

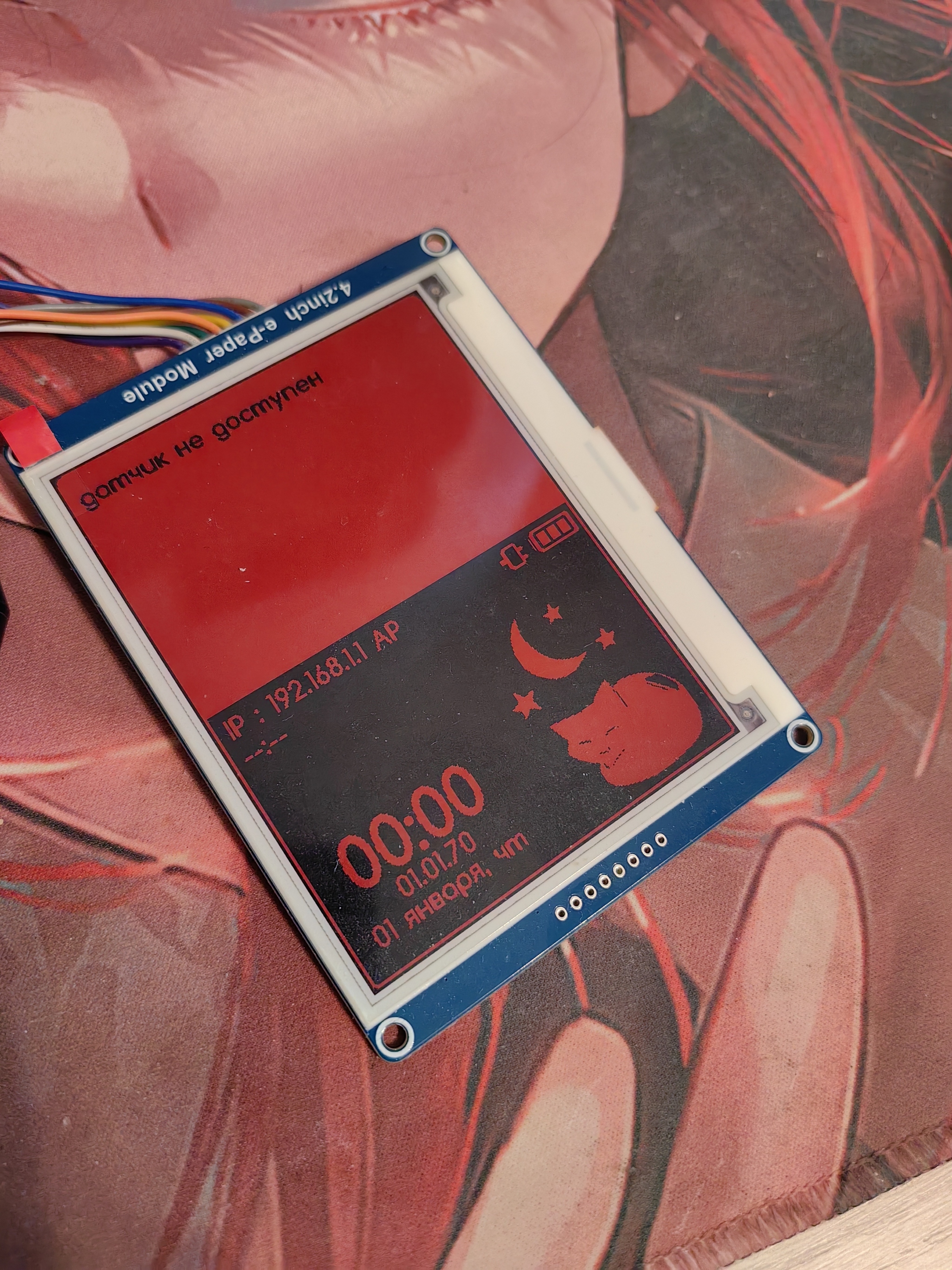

Оформление интерфейса изначально делал под дисплеи 4.2' (400х300), с котиком-индикатором который меняется от погодных условий \ времени.

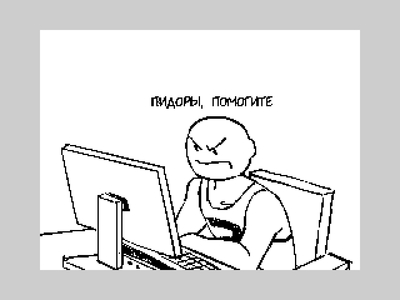

интерфейс по умолчанию
Некоторые зарисовки иконок которые делал для проекта, часть задействованы для индикатора :

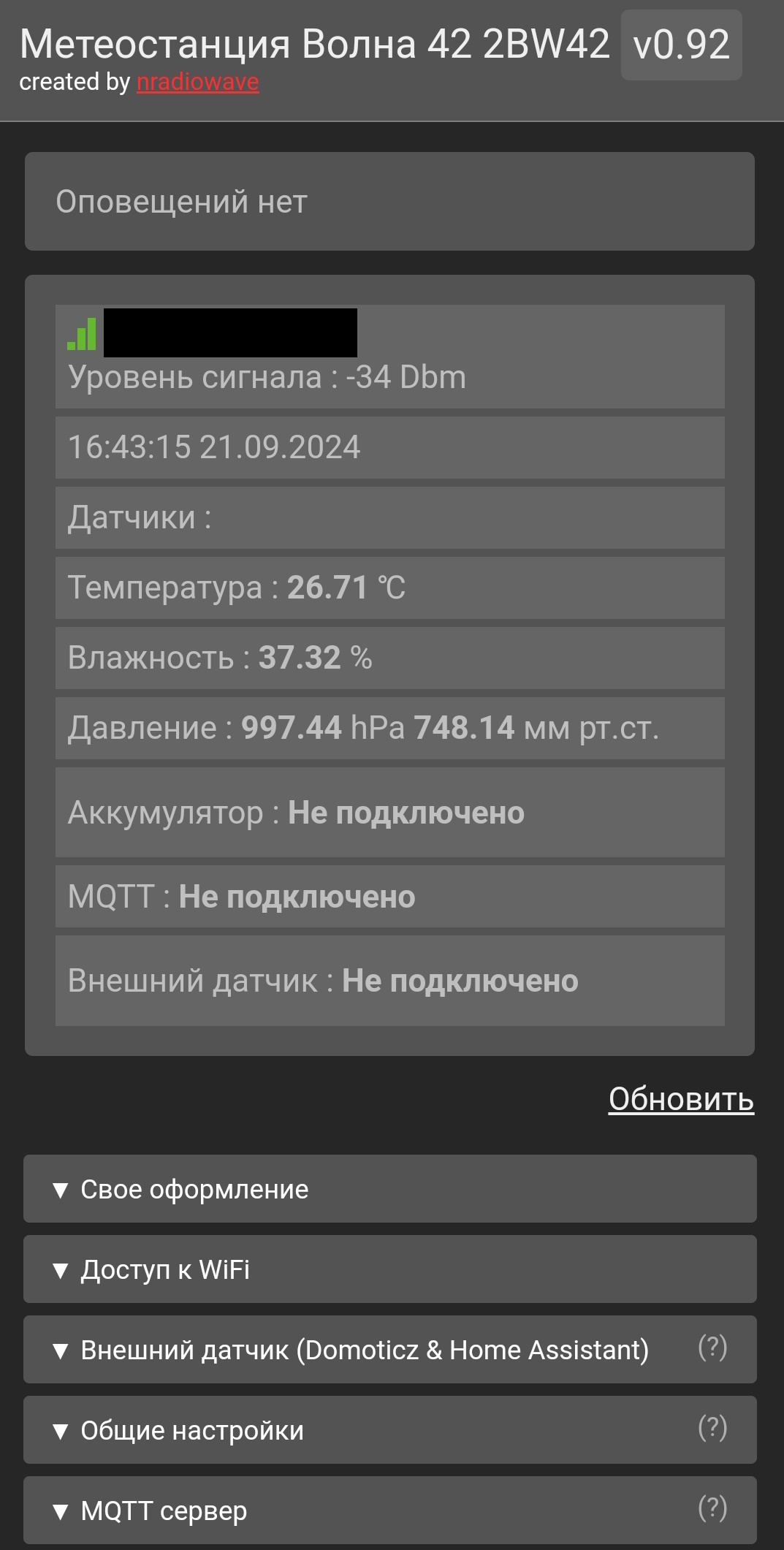

В актуальных обновлениях прошивки добавлен конструктор интерфейсов без строгой привязки к разрешению экрана и необходимости лезть непосредственно в код \ перепрошивки чтобы можно было залить свою картинку в качестве фона и расположить "виджеты" просто через веб-интерфейс устройства.
Пример настройки кастомного оформления (фоновая картинка может быть и на весь экран) :

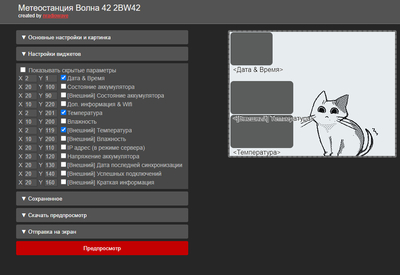

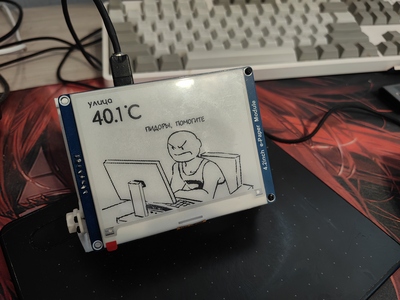

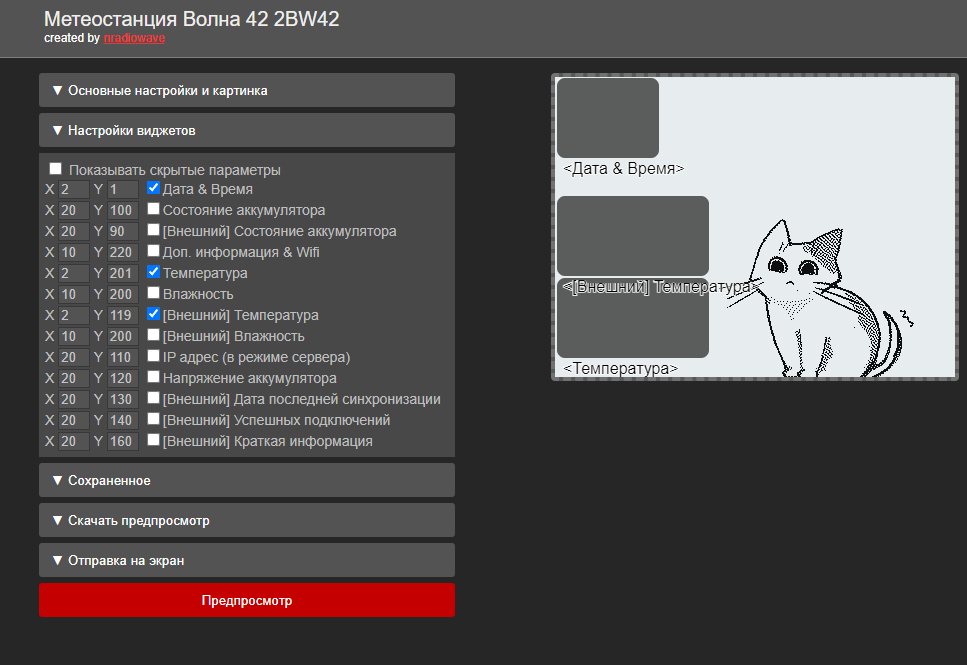

редактор интерфейсов
интерфейс для мелких дисплеев 1.54'

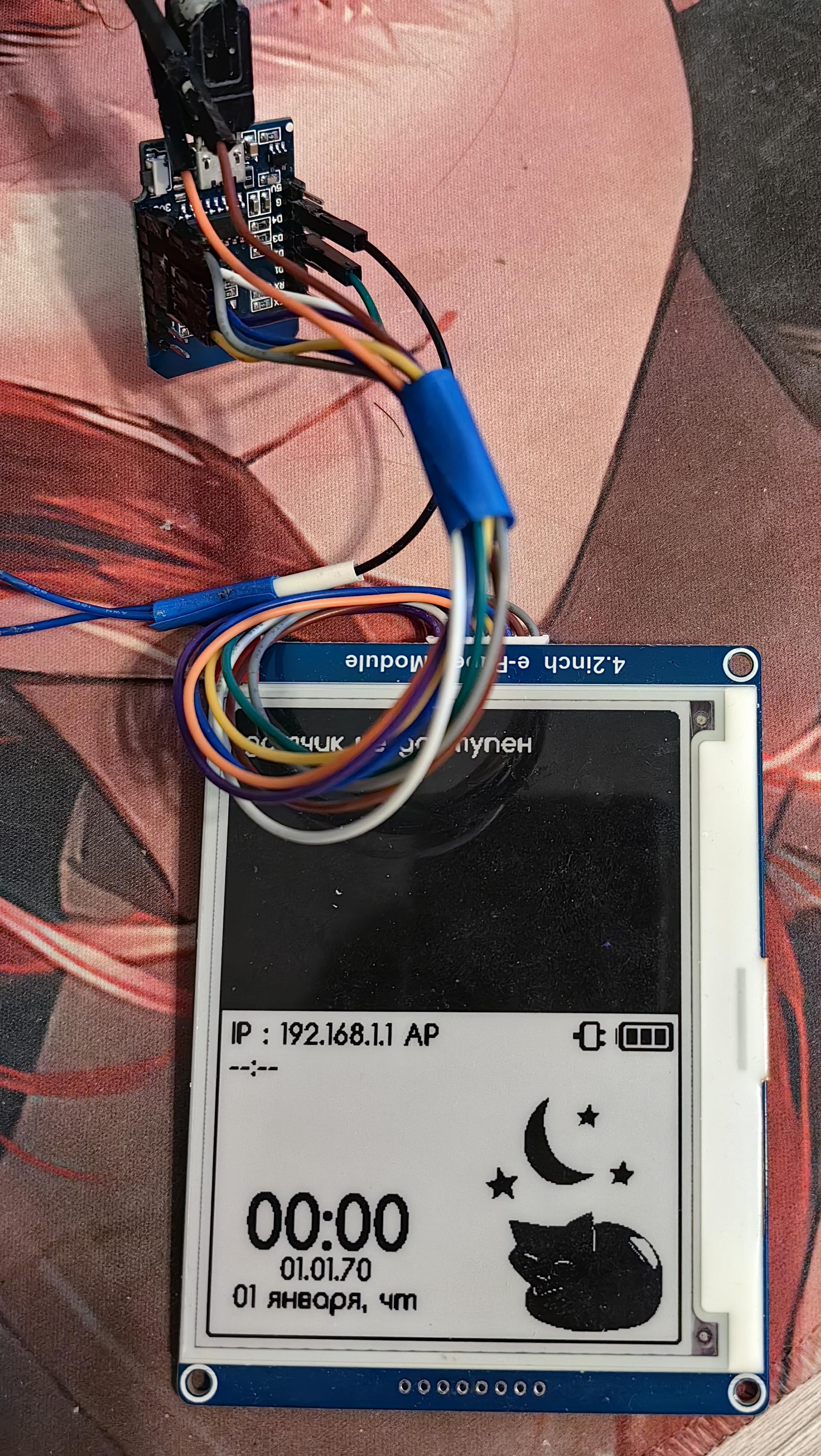

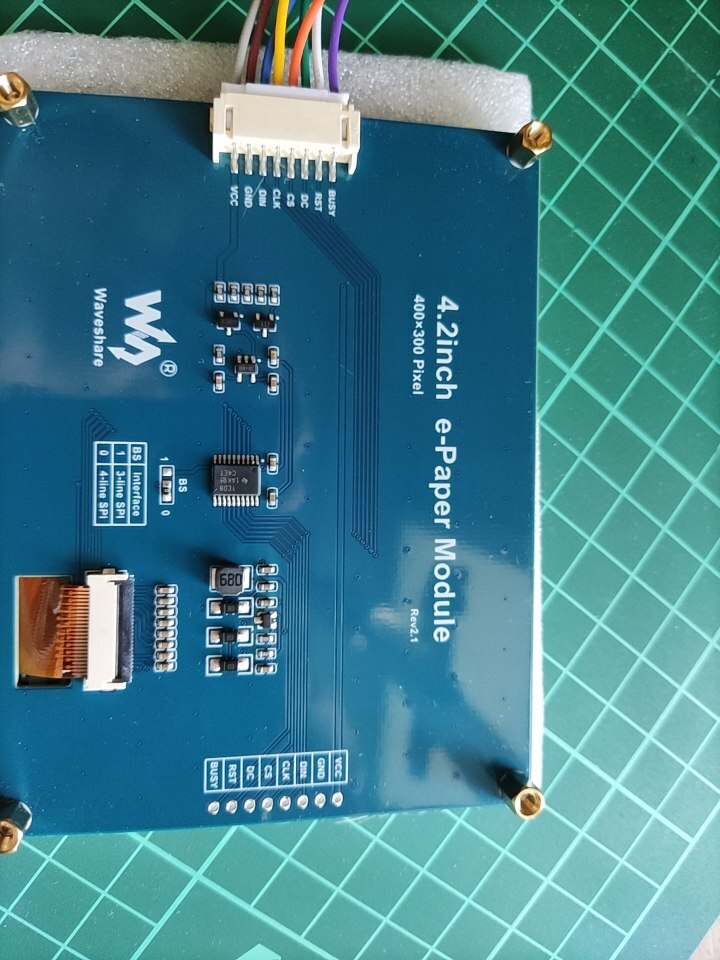

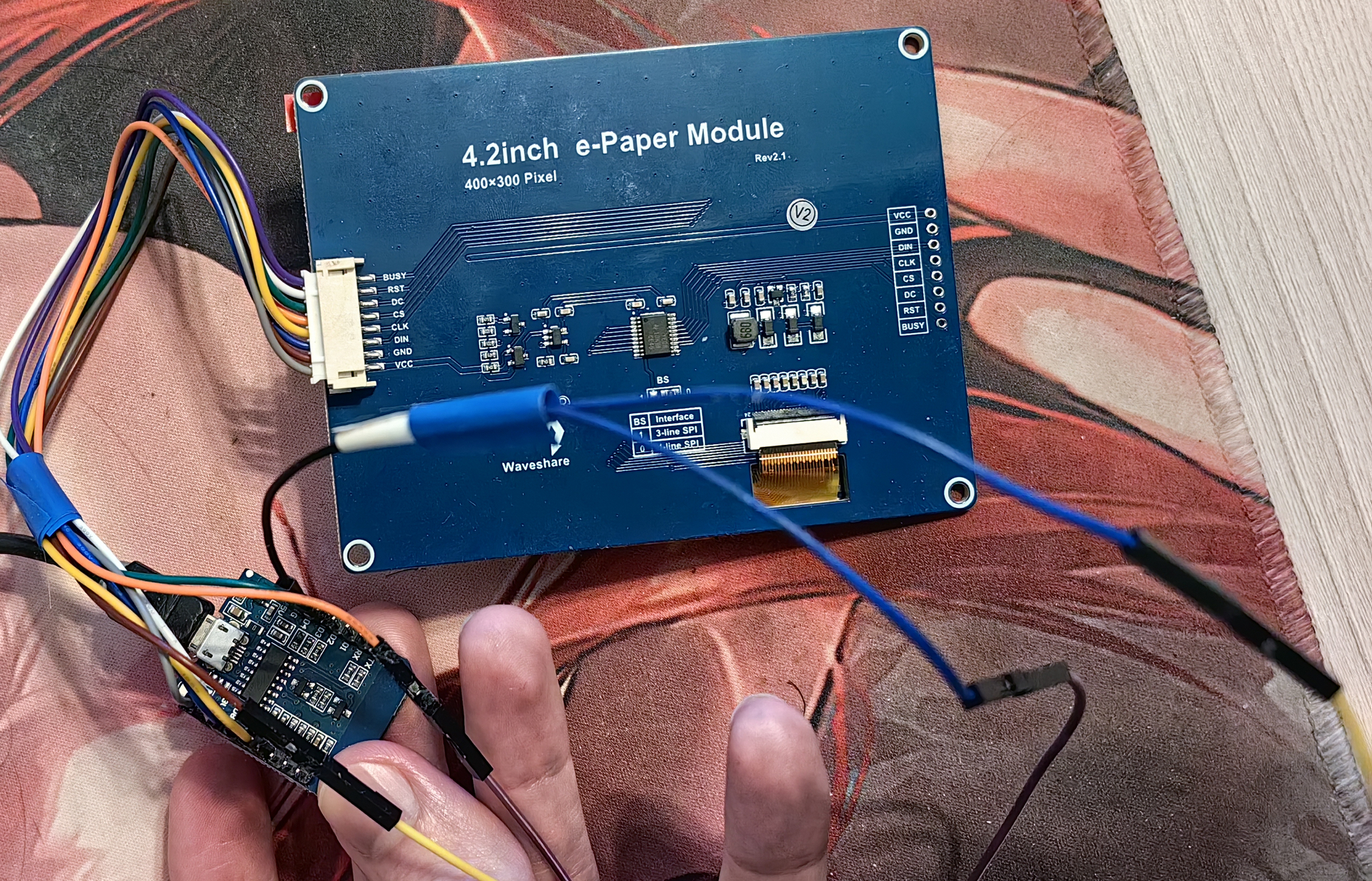

Еще некоторые фотографии с процесса сборки под разные варианты корпуса

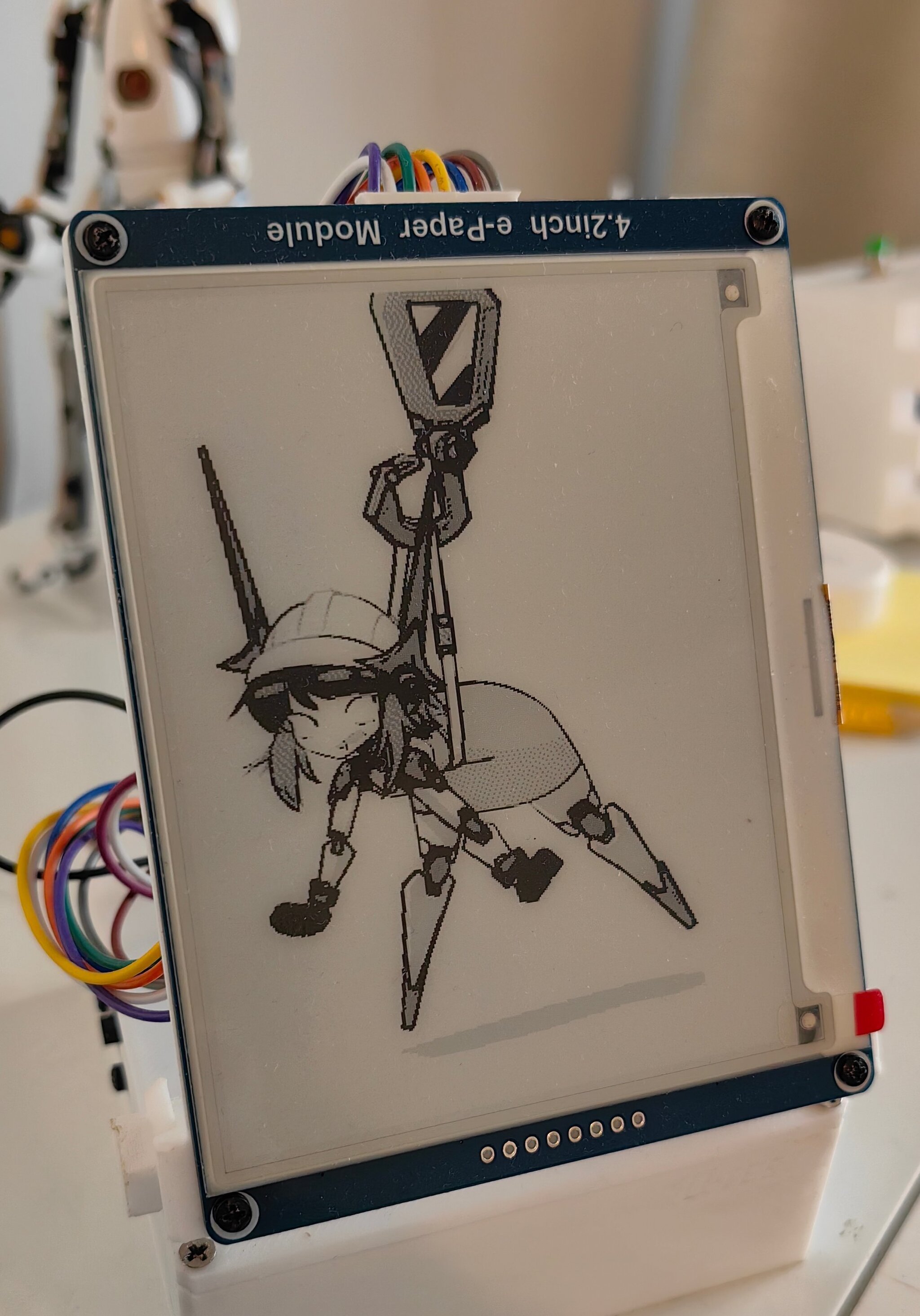

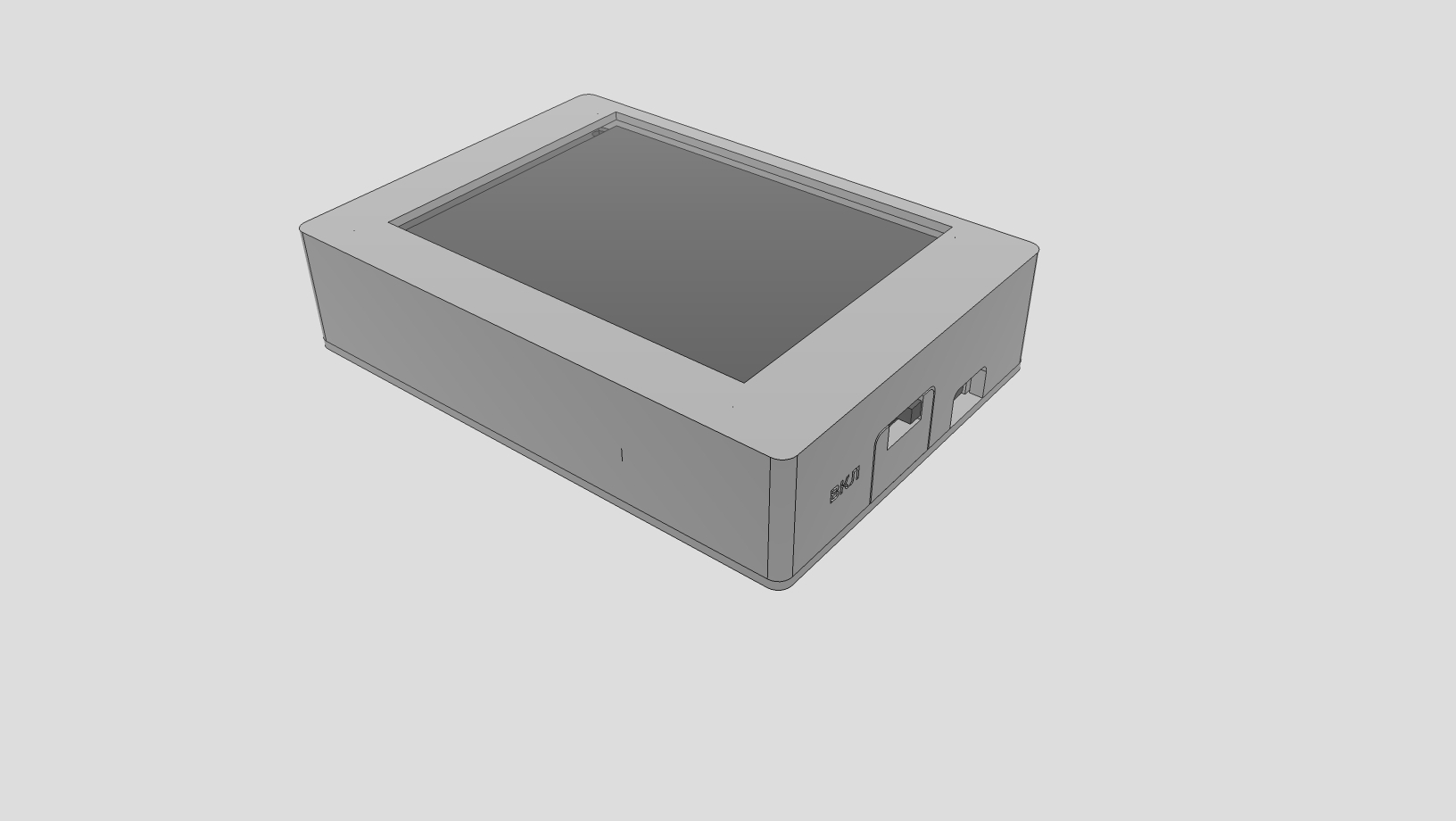

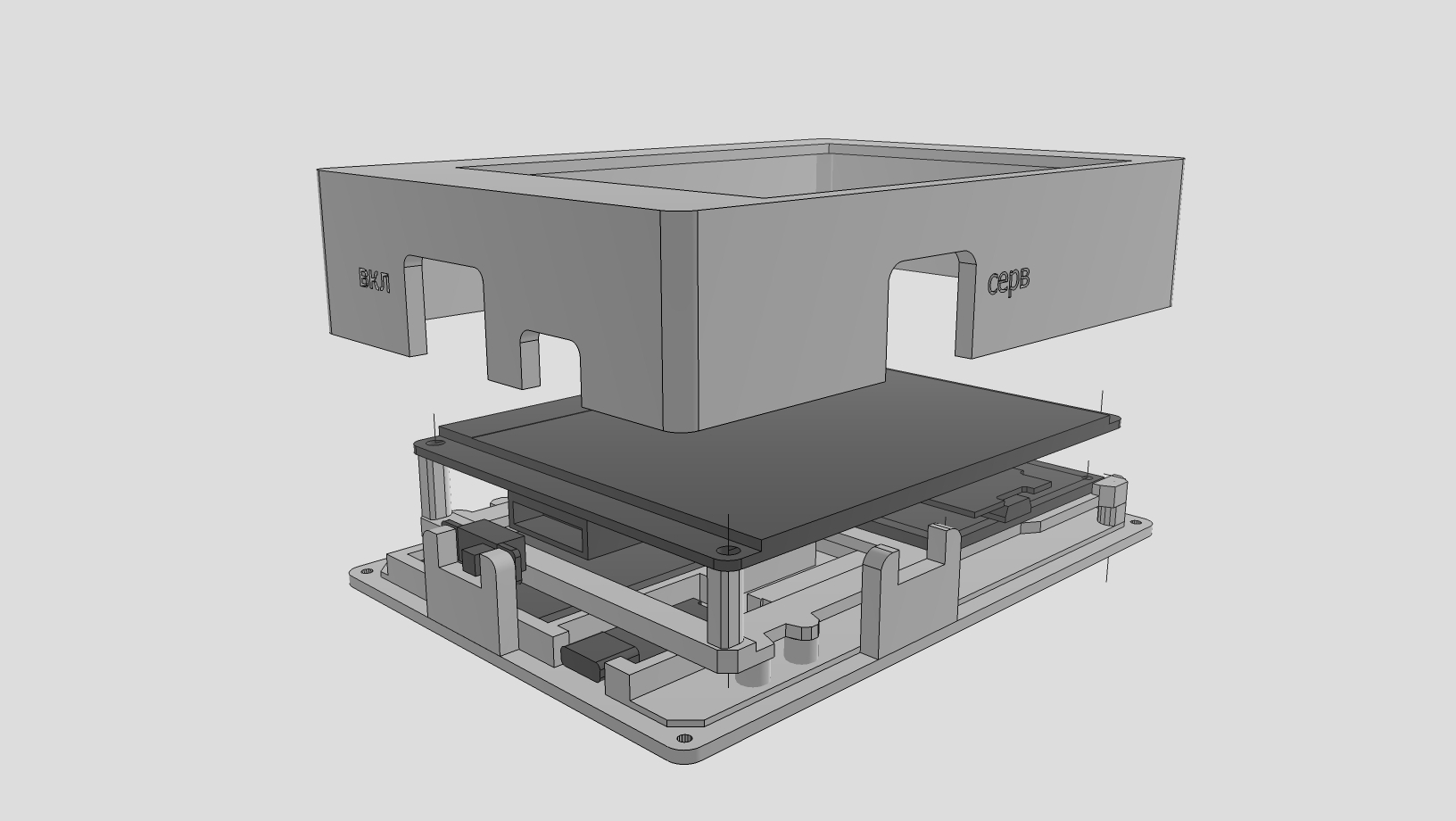

Основание корпуса-подставки

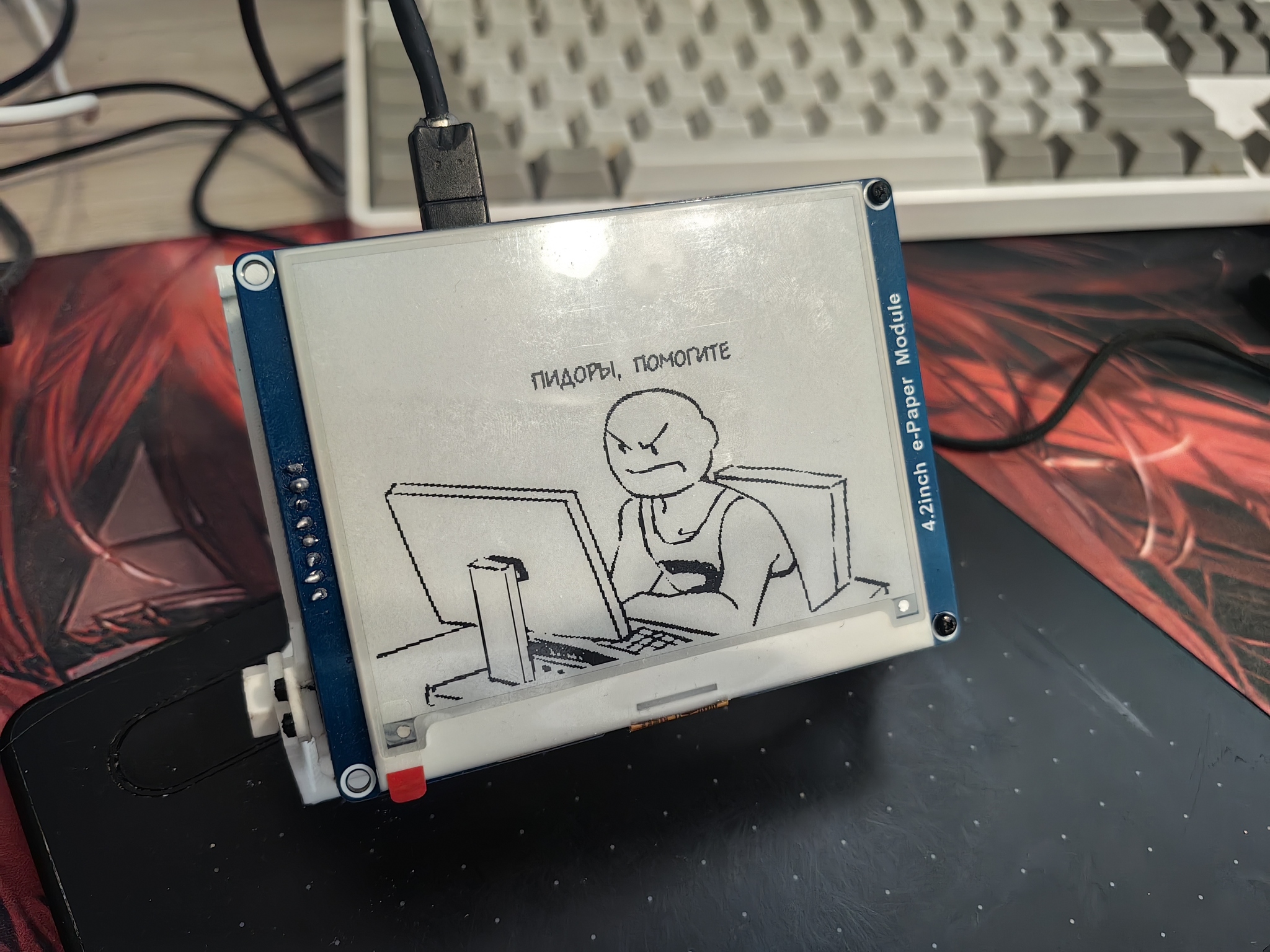

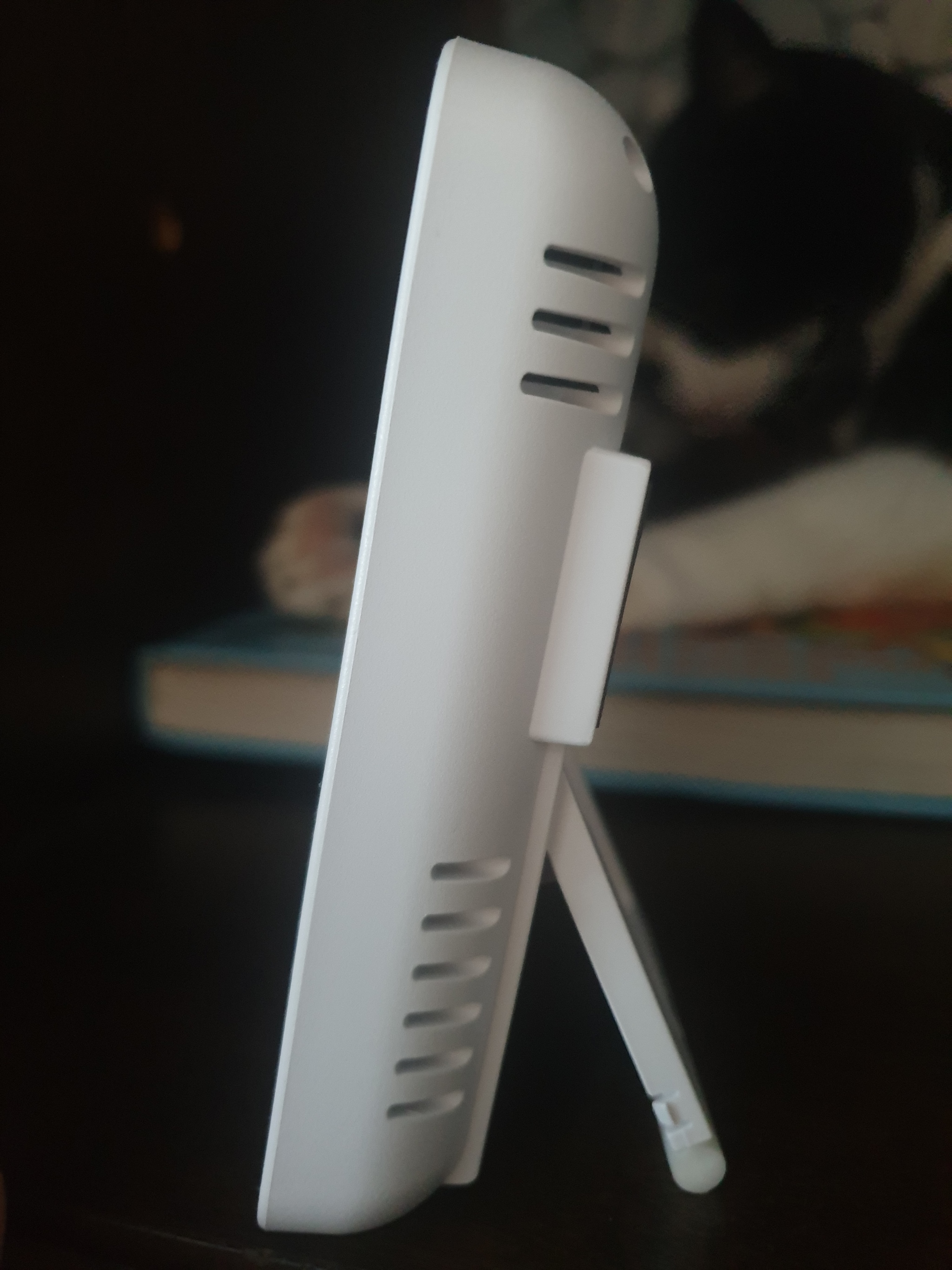

вариант полностью закрытого корпуса (чуть промахнулся с размерами, в исходниках модельки 3д принта уже поправил)

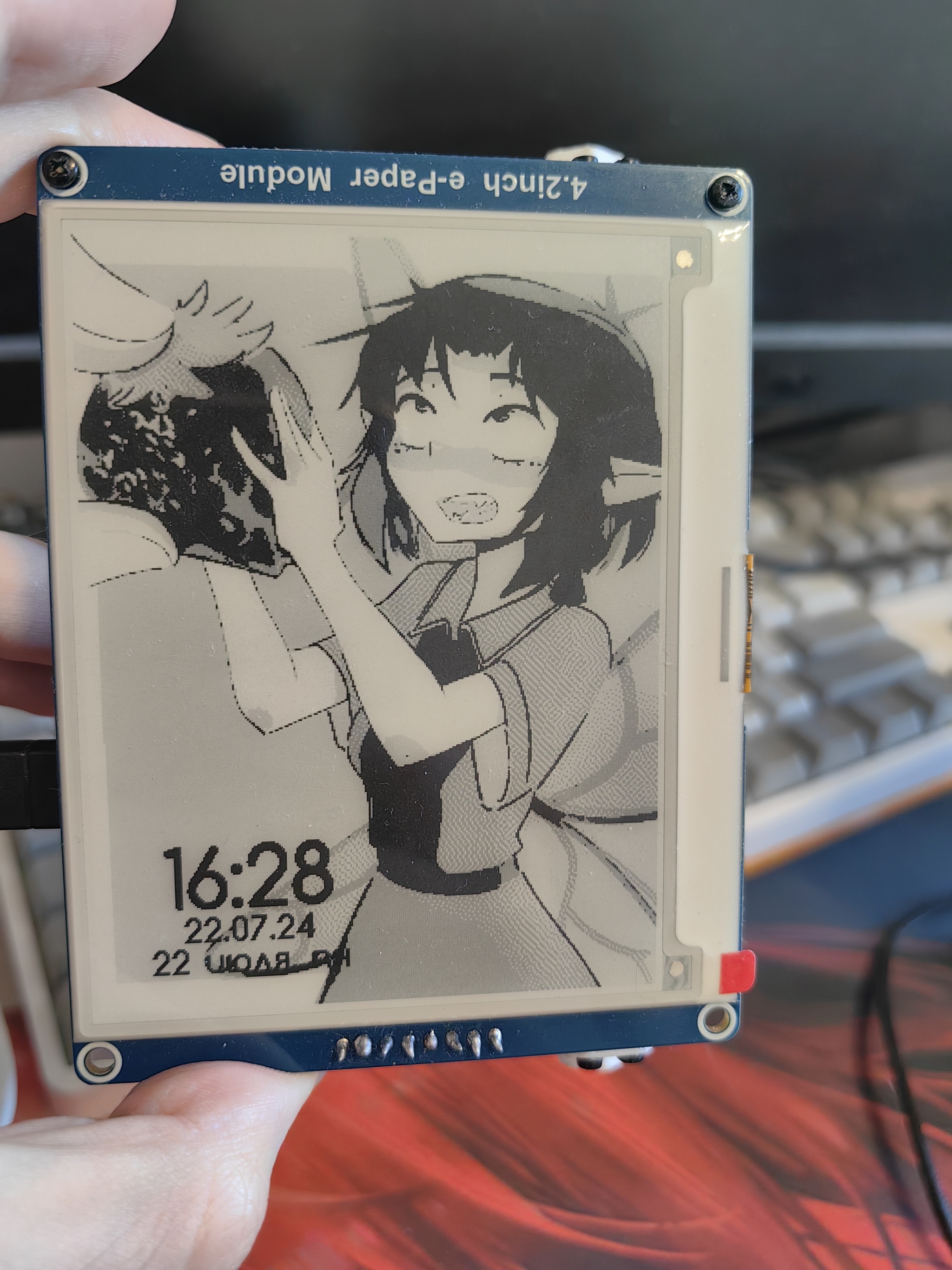

Опционально в прошивке реализована возможность вывода картинок c 4 цветном режиме (2-bit). Если сам e-ink экран поддерживает такой режим работы, то можно загрузить картинку фона в таком режиме.

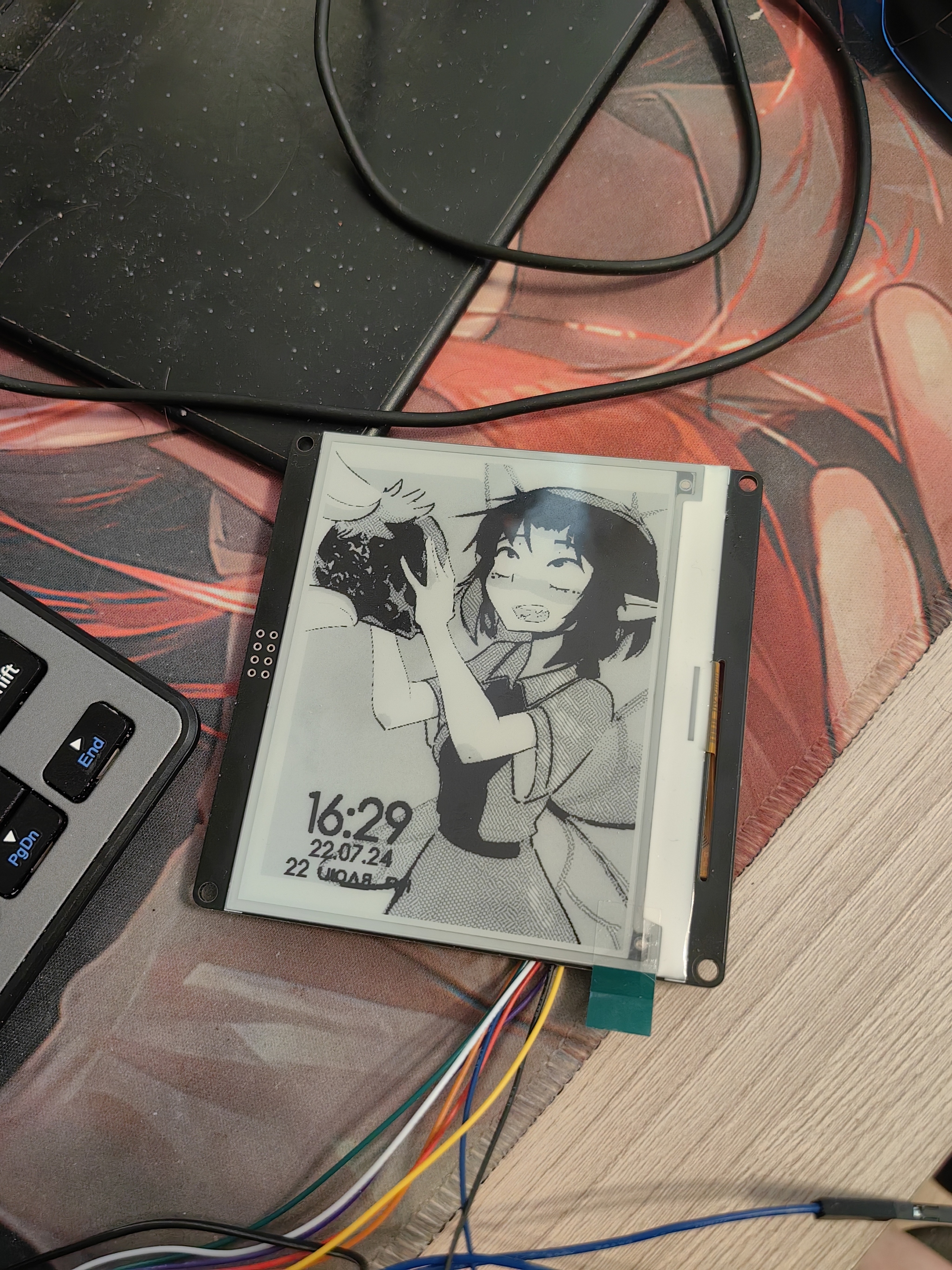

Пример отрисовки фона в градациях серого :

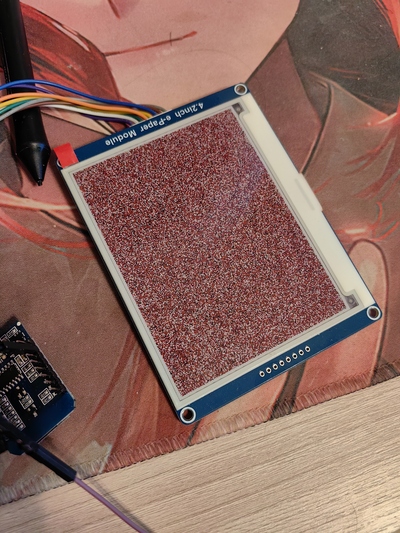

Тестовый "толстый" корпус с доступом к внутренностям. Использовался экран с двойным слоем чернил (красный \ черный), к сожалению они значительно медленней в плане отрисовки

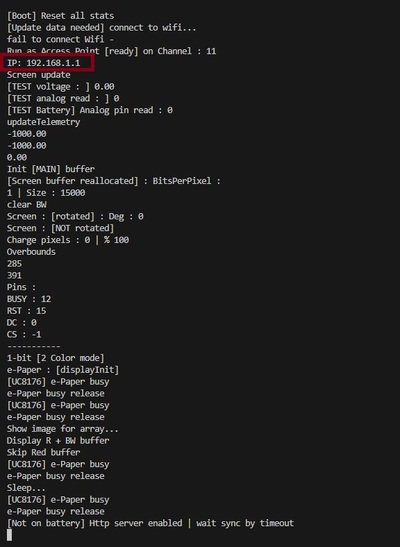

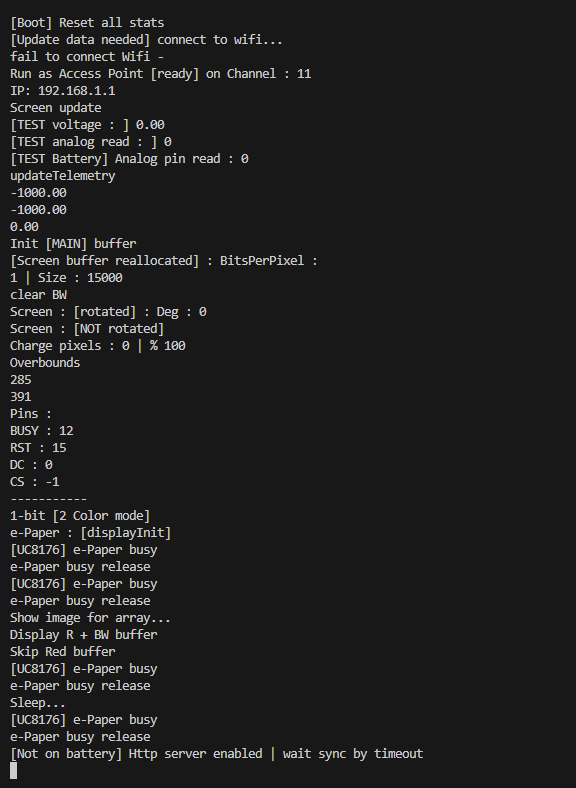

Такой проект получился. Более детально по каждому аспекту, касательно сборки, скорости отрисовки, совместимости с конкретными модулями экранов, процессу прошивки и первичной настройки, примерам моделек корпусов и т.п. постарался подробно описать на сайте проекта.
Проект полностью открытый, можно использовать как для коммерческих так и для личных целей. Если вдруг есть идеи с какими открытыми сервисами погоды можно было бы еще добавить интеграцию (например если кому то захочется использовать вне системы "умного дома"), можно так же написать или мб еще есть какие идеи; поизучаю апишки, мб что-нибудь выберу для дальнейших доработок.
Сайт с документацией (Метеостанция Волна 2BW42)
GitHub страница с прошивкой
