Серия «Раритеты компьютерной техники»

Если процесс создания компьютеров, совместимых с IBM PC, шёл в СССР с отставанием, то в проектировании ЭВМ на основе архитектуры PDP-11 советская индустрия достигла значительных успехов. К наиболее прорывным разработкам можно отнести вычислительные машины "Электроника-60", сыгравшие огромную роль в автоматизации и компьютеризации отечественной промышленности, ДВК, на момент разработки по многим параметрам превосходившие IBM PC XT, и знаменитые микрокомпьютеры "Электроника МК-85" и МК-90, находившиеся на первых в мире местах по быстродействию и функционалу среди аппаратов их класса. К славному семейству машин архитектуры PDP-11 относится и компьютер "Электроника МС 0511 УКНЦ", разработанный в 1987-ом году Зеленоградским НПО "Научный центр".

Новая машина предназначалась для установки в учебных компьютерных классах (аббревиатура УКНЦ и расшифровывается как "Учебный компьютер Научного Центра"). Известны компьютеры в корпусах белого, бежевого, серого, чёрного и красного цветов. Дизайн корпуса был скопирован с японского ПК MSX Yamaha YIS 503-III, поставлявшегося в СССР под индексом КУВТ-2 ("Комплекс учебной вычислительной техники-2"), также для оборудования учебных заведений. В аналогичном корпусе размещались и другие советские компьютеры, например, "Союз-Неон ПК", "Электроника МС-1502", "Ион 11-12" и др. Путать их друг с другом не стоит.

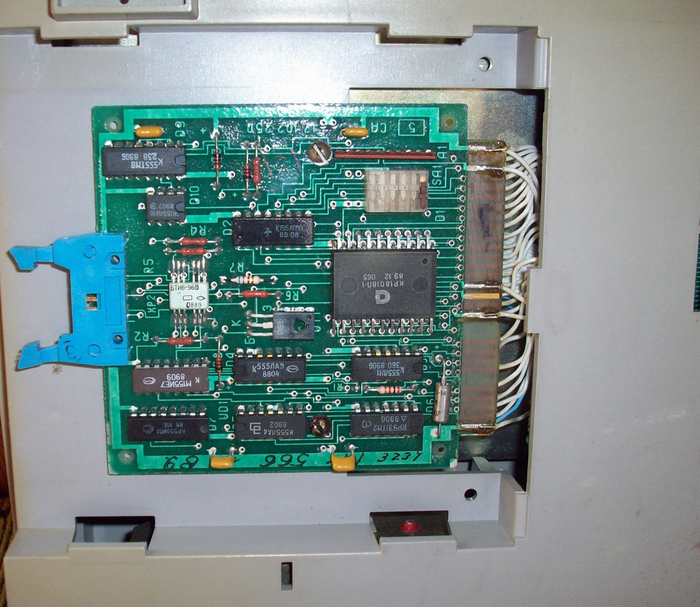

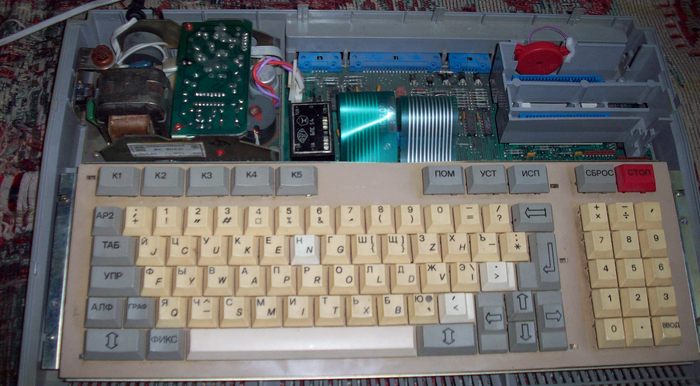

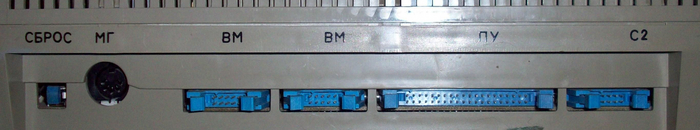

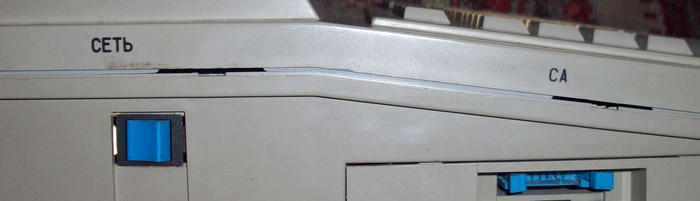

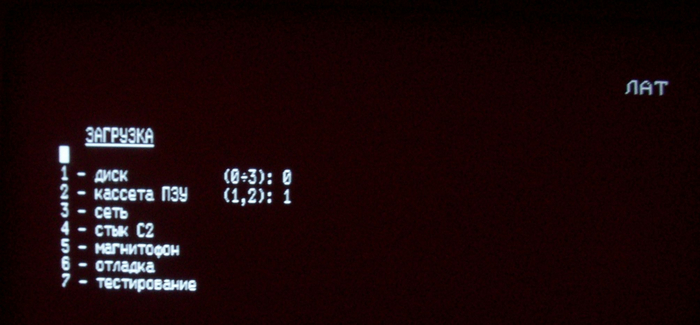

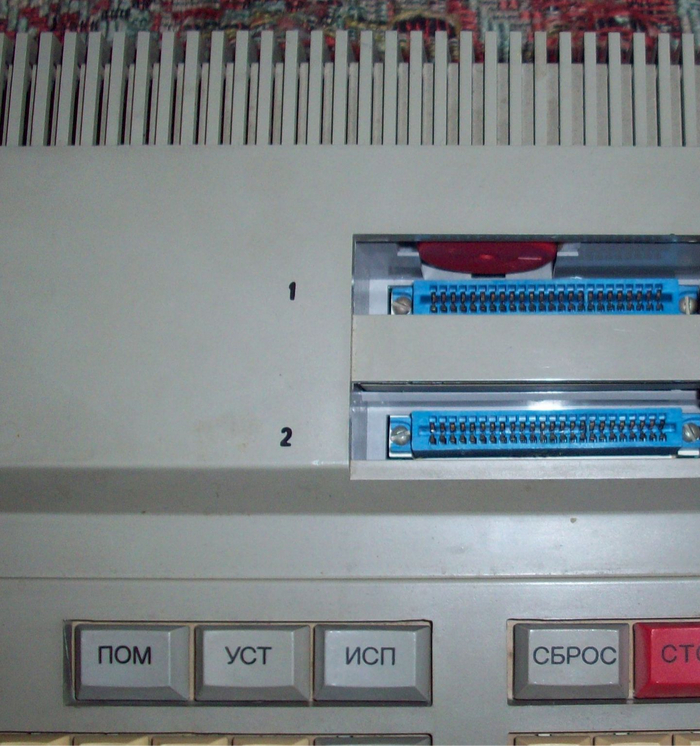

В основе "Электроники МС 0511 УКНЦ" лежала оригинальная архитектура на двух 16-разрядных процессорах К1801ВМ2; каждый из них имел отдельную шину данных. На первый процессор была возложена функция центрального (выполнения пользовательских задач), а на второй - периферийного (логические функции контроллеров ввода-вывода). Это разделение было до определённой степени условно, поскольку продвинутые пользователи тех лет вполне могли использовать для своих нужд и вычислительные ресурсы периферийного процессора. ЦП и ПП работали на частотах 8 и 6,25 Мгц соответственно. Оперативная память также была разделена между двумя магистралями: ЦП было отведено 64 Кбайта, а ПП - 32. Видеоадаптер, согласно официальной документации, поддерживал отображение 16 цветов, однако теми же продвинутыми пользователями была открыта возможность одновременного использования 128-ми цветов (часть из которых, впрочем, повторялась). Разрешение в графическом режиме составляло 640х288 пикселей. Видеоадаптер имел два параллельно подключённых видеовыхода; на оба подавались цветной и чёрно-белый видеосигналы, что позволяло подключать к компьютеру как специальный монитор, так и обычный бытовой телевизор (в последнем случае изображение на экран выводилось чёрно-белое).

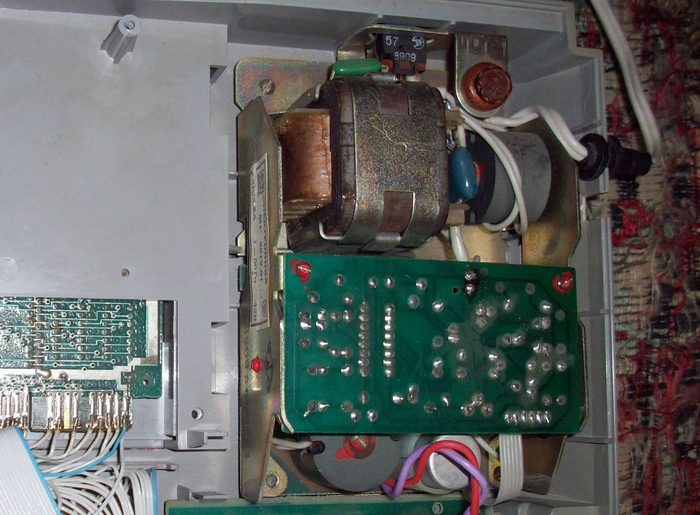

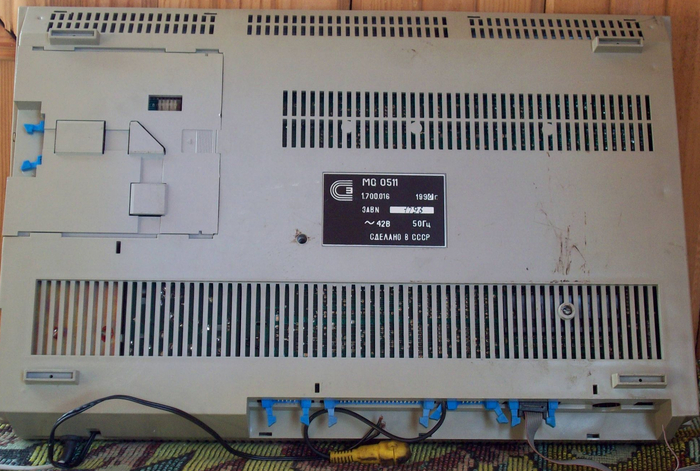

Основная часть УКНЦ была выпущена для использования в школьных классах информатики и работала от сети переменного тока 42 Вольта (стандартное напряжение для учебного лабораторного оборудования в СССР). В более редких случаях УКНЦ работали от 220-ти Вольт (эти модификации имели индекс МС0511.01 и МС0511.02). Для компьютера выпускалось немало устройств расширения, в частности, сетевая карта (ею оборудовались почти все экземпляры, за исключением МС0511.02), контроллер внешнего флоппи-дисковода, RAM-диски (ёмкостью до 1Мбайта) и сменные картриджи ПЗУ. Параллельный порт типа Centronics и "Стык С-2" (аналог COM-порта) позволяли использовать совместно с УКНЦ принтеры и координатные устройства ввода (мыши, планшеты). При необходимости загрузку программ можно было осуществить с кассетного магнитофона или через локальную сеть, в которую обычно объединяли школьный компьютерный класс.

Выпуском "Электроники МС 0511" занимались несколько заводов в РСФСР, Молдавии, Литве и Грузии. Окончательно модель была снята с производства в начале 1995-ого года. В ряде школ (в т.ч. в Москве) в кабинетах информатики УКНЦ использовались до середины 2000-ых.

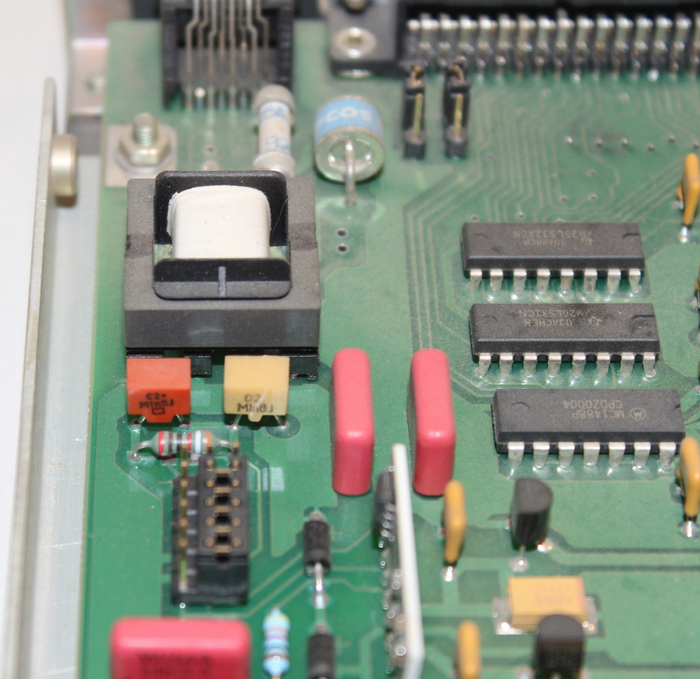

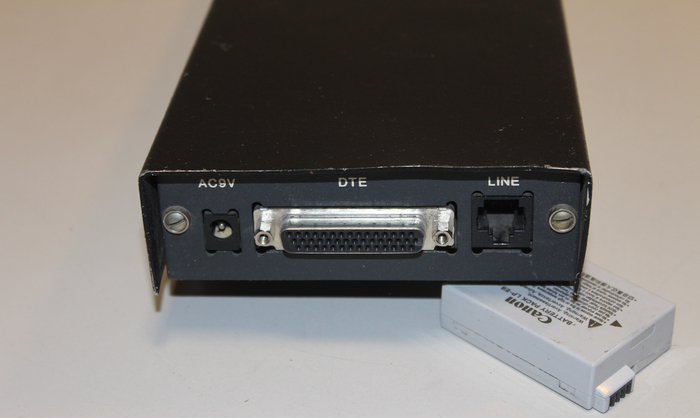

Модем выпускался в 2000-ые годы зеленоградской фирмой "Зелакс". Предназначался для организации дуплексного синхронного или асинхронного канала связи по двухпроводной физической линии (одна витая пара). Канал образовывался при помощи двух модемов, на одном из котором устанавливался режим синхронизации Master, на втором - Slave. Имел 2 типа исполнения: А - настольное и АК - встраиваемое. Имелась возможность тестирования канала передачи данных в режимах "удалённых шлейф" (RDL), "цифровой шлейф" (DL), "местный шлейф" (LL). Максимальная скорость передачи данных (при использовании кабеля ТПП-0.5 и длине физической линии не более 5,6 км) - 160 Кбит/с. Элементная база практически на 100% иностранная.

Главный конструктор: Главный конструктор ЕС ЭВМ от Венгерской Народной Республики, директор ИКВТ  Ж. Нараи.

Организация-разработчик: Институт по координации вычислительной техники (ИКВТ).

Изготовитель: комбинаты “Видеотон”, МОМ, “Орион”, подчиненные Министерству металлургии и машиностроения.

Год окончания разработки: 1971.

Год начало выпуска: 1971.

Год прекращения производства — конец 70-х.

Количество выпущенных машин (серийность): в СССР поставлены многие сотни машин ЕС-1010.

Область применения

Электронная вычислительная машина ЕС-1010 являлась малой ЭВМ первой очереди Единой системы ЭВМ стран социалистического сотрудничества. Она предназначалась как для самостоятельного использования при проведении несложной обработки данных, так и для работы в качестве машины-сателлита в многофункциональных абонентских пунктах систем телеобработки данных на базе машин ЕС ЭВМ.

Краткое описание ЭВМ ЕС-1010

Процессор — ЕС-2010 — содержал оперативную память, арифметическое устройство, устройство управления и устройство сопряжения и обмена с внешними устройствами. Машина имела усеченный набор команд и была совершенно не совместима с другими моделями ЕС ЭВМ. Архитектура ЕС-1010 носила следы сотрудничества ВНР с французской фирмой, выпускавшей мини-ЭВМ “Митра-15”. Устройство сопряжения с внешними устройствами обеспечивало работу с некоторыми внешними устройствами ЕС ЭВМ.

Оперативная память построена на ферритовых сердечниках и имела емкость от 8 до 64 Кб с возможностью расширения блоками по 8 Кб. Ширина выборки из памяти составляла 2 байта при цикле обращения 1 мкс.

Арифметическое устройство выполняло операции над двухбайтными полусловами. Основной машинный такт равнялся 300 нс. Регистры процессора были реализованы в виде сверхоперативной памяти емкостью 64 двухбайтных слов, работавшей с циклом 60 нс.

Микропрограммное устройство управления машины — двухуровневое. Оно было построено в виде памяти микропрограмм на интегральных микросхемах и имело емкость 512-1536 двухбайтных слов (вертикальное кодирование) и памяти емкостью 96 слов по 48 разрядов (горизонтальное кодирование). Цикл микропрограммной памяти составлял 60 нс.

Устройство сопряжения и обмена с устройствами ввода-вывода выполнены на базе общей шины “минибас” и адаптеров интерфейсов ввода-вывода ЕС ЭВМ. Максимальная скорость обмена в мультиплексном режиме (с числом подканалов 127) — 30 Кб/с, в селекторном режиме — 140 Кб/с.

Элементная база

ЭВМ ЕС-1010 выполнена на микросхемах ТТЛ-типа. Для логических схем использована серия SN-74 средней и высокой степени интеграции. В оперативной памяти использованы ферритовые сердечники, в памяти микропрограмм — микросхемы динамической МОП памяти.

Конструкция ЭВМ

Центральная часть машины выполнена в виде стойки, отличающейся от стандартной стойки ЕС ЭВМ.

Технология

Платы с микросхемами имели двухсторонний печатный монтаж, ответный монтаж панелей выполнялся методом накрутки.

Программное обеспечение

Программные средства ЭВМ ЕС-1010 включали в себя специальную операционную систему ОС-10, созданную коллективом ИКВТ, а также набор проверочных и диагностических тестов.

Технико-эксплуатационные характеристики

Производительность ЭВМ ЕС-1010, измеренная на экономической смеси GPO-2, составляла 2,75 тыс. оп/с. Все оборудование ЭВМ размещалось в одной стойке. Наработка на отказ составляла не менее 1000 ч, время восстановления — не более 30 мин. Машина потребляла около 2 кВА от сети 380/220 В. Вентиляция воздушная. Площадь, занимаемая стандартным комплектом ЭВМ (без НМЛ), составляла 20 кв. м.

Особенности ЭВМ

ЕС-1010, используя сравнительно дешевую и надежную элементную базу ТТЛ типа, интегрированные адаптеры вместо каналов, была экономична, имела малые габариты и была эффективна при небольших объемах перерабатываемой информации и как интеллектуальный терминал в системах телеобработки.

КПК со вскрытыми крышками: FX700P фирмы Casio (а) “Электроника МК-85” вариант 1 (БИС Н1806ВМ2, КН 1515ХМ1-015, КН 563РЕ 1, КН 537РУ9, КН 1515ХМ1-014) (б), вариант 2 (БИС КА 1013ВМ1, Т36РЕ 1-2015, КА 1013РУ1, КА 1013ВГ2) (в) и Электроника 85М (БИС КА 1013ВМ1, Т36РЕ 1-2015, КА 1013РУ1, КА 1013ВГ2 (г)

Воспроизводство устройств КПК FX-700P было поручено разным предприятиям Минэлектронпрома. НИИ Точной технологии (НИИТТ, Зеленоград) получил задание министра А.И. Шокина воспроизвести главный элемент комплекта — микрокомпьютер FX-700P. Разрабатываемый КПК был назван “Электроника МК- 85”. FX-700P был выполен на основе четырехразрядного микроконтроллера HD61913A01 со встроенными контроллерами ЖКД и клавиатуры, а также двух БИС ОЗУ типа HD61914 общей емкостью 2 Кбайт, связанных с процессором четырехразрядной шиной. Таких микросхем в стране не было.

Специалисты НИИТТ (главный конструктор — Л. Минкин, заместитель ГК — Ю. Отрохов, разработчики — С. Ермаков, О. Семичастнов, Б. Кротков, А. Подоров, В. Гладков и др.) предложили выполнить компьютер, подобный FX-700P, на основе созданных на предприятии и хорошо отработанных БИС. Это 16-разрядный микропроцессор Н1806ВМ2 (его n-МОП вариант К1801ВМ2) применялся в персональных компьютерах ДВК-1, ДВК-2, УК-НЦ и др.) и базовый матричный кристалл (БМК) Н1515ХМ1. Обе микросхемы были выполнены по одной КМОП технологии. А.И. Шокин согласился с этим предложением, но потребовал полного внешнего сходства с аналогом. Условие было выполнено, но при этом у разработчиков возник ряд проблем. Например, применение ползункового выключателя (как в КПК фирмы Casio) потребовало некоторых схемных ухищрений для получения импульсных сигналов ВКЛ и ВЫКЛ, необходимых сторожевой схеме микропроцессора.

Внешнее сходство с аналогом вызвало многочисленные кривотолки и недоумения, которых и сейчас немало в Интернете. Чтобы прояснить ситуацию, приводим фотографии обоих микрокомпьютеров со вскрытыми задними крышками, из которых очевидно, что это совершенно разные изделия.

По совокупности характеристик МК-85, безусловно, относился к компьютерам, но в карманном исполнении таких в стране еще не было. Поэтому он не мог удовлетворять некоторым требованиям действующей тогда системной стандартизации к технологии, конструкции, условиям эксплуатации персональных компьютеров. По этим параметрам он более соответствовал микрокалькуляторам и был формально отнесен к ним. И обозначение он получил как микрокалькулятор — “Электроника МК-85”.

Микропроцессор

С 1981 года в НИИТТ разрабатывался ряд микросхем, состоящий из трех однокристальных 16-разрядных микропроцессоров (МП) различной вычислительной мощности со встроенной системной магистралью МПИ. Микропроцессоры ряда были архитектурно совместимы с микрокомпьютерами серии LSI-11 фирмы DEC (США) и с отечественными их клонами типа “Электроника 60” и СМ ЭВМ. Но МП были построены на основе собственных оригинальных структурных и схемотехнических решений и по степени интеграции превосходили зарубежные и отечественные аналоги — они были однокристальными микросхемами. Выпускались эти микропроцессоры в рамках серий БИС 1801 (n-МОП технология) и 1806, 1836 (КМОП) в различных конструктивных исполнениях.

В 1982 году в НИИТТ был разработан второй микропроцессор этого ряда — К1801ВМ2 (главный конструктор — В.Л. Дшхунян, разработчики В.Н. Науменков, Е. Максимов, И.А. Бурмистров, Г.М. Куров и др.). От своего предшественника он отличался расширенной системой команд (СК), пополненной командами умножения и деления. СК К1801ВМ2 включала 72 команды и была полностью совместима с СК микрокомпьютеров LSI-11/2 и “Электроника 60М”. Для повышения быстродействия процессора в нем был реализован отсутствующий в аналогах и К1801ВМ1 конвейер, обрабатывающий одновременно две последовательные команды. Позже были разработаны КМОП-варианты микропроцессора — 1806ВМ2, Н1806ВМ2, КА1806ВМ2, 1836ВМ2 и Н1836МВ2 для различных видов монтажа и условий эксплуатации. Эти МП обрабатывали одновременно три последовательные команды.

В НИИТТ также имелся уже хорошо отработанный БМК 1515ХМ1 на 3000 вентилей, выполненный по той же КМОП — технологии, что и микропроцессор. На основе этих МП и БМК и был построен КПК “Электроника МК-85”.

Варианты КПК

На первом этапе разработчики использовали микропроцессор Н1806ВМ2 в пластмассовом микрокорпусе. Но это было временное решение. Во-первых, батарейное питание КПК выдвигало свои требования. Пришлось отбирать кристаллы микропроцессора с минимальным потреблением энергии и с увеличенным до 6В допуском по питающему напряжению. Процессор получил обозначение КА1806ВМ2 (Т243-2 1). Во — вторых, в МП Н1806ВМ2 было немало лишних, не нужных МК85 устройств, но недоставало контроллеров памяти, клавиа туры, ЖКД и др. Эти устройства пришлось сделать на основе БМК с подключением к системной магистрали МПИ процессора. Все устройства размещались на одном кристалле 1515ХМ1, но не хватало выводов — контроллер ЖКД требовал их много. В результате были созданы две БИС:

• контроллеров ОЗУ, ПЗУ и клавиатуры — КН1515ХМ1-015 (T241-2-015);

• контроллера ЖКД — КН1515ХМ1-014 (T241-2-014).

В МК-85 были применены также БИС ОЗУ емкостью 2К ? 8 бит КН557РУ9 (T244-2) и два ПЗУ емкостью 8К ? 8 бит каждое КН563РЕ1 (Т242-2). Это был пилотный вариант микро компьютера, в серийном производстве не выпускавшийся. Но какое-то число этих МК-85 опытного производства разошлось по потребителям. Упоминания о них встречаются в Интерне те. Производил МК-85 завод Ангстрем при НИИТТ.

Второй вариант МК-85 был ориентирован на серийное производство, для чего была разработана специальная БИС на основе микропроцессорного ядра 1806ВМ2, обрамленного по периферии ячейками БМК 1515ХМ-1. Появился новый БМК с встроенным микропроцессорным ядром — первое в стране применение популярных ныне IP-блоков. На ячейках БМК собрали недостающие узлы, в частности: контроллер памяти, контроллер клавиатуры, управляемый генератор, сторожевую схему, схему подачи питания, программируемый 15-разрядный порт (для обычного 16-разрядного не хватило одного вывода в корпусе БИС), последовательный порт для подключения контроллера ЖКД и др. В результате получился процессор КА1013ВМ1 (Т36ВМ1-2). Были созданы также БИС контроллера ЖКД КА1013ВГ2 (Т36ВГ1-2), БИС ОЗУ КА1013РУ1 (Т36РУ1-2) емкостью 2К ? 8 бит и ПЗУ КА1013РЕ1-2 (Т36РЕ1-2) емкостью 16К ? 8 бит. На основе этих БИС и были разработаны две модификации КПК — МК-85 и МК-85М. Отличались они только числом БИС ОЗУ, установленных на три посадочных места на плате КПК. В МК-85 устанавливалась одна БИС, объем его ОЗУ составил 2 Кбайт. В МК-85М устанавливались три БИС, объем его ОЗУ был равен 6 Кбайт. Многие потребители сами устанавливали БИС памяти в МК-85, превращая его в МК-85М. Выпуск варианта с меньшим объемом памяти, что многих потребителей вполне удовлетворяло, был обусловлен необходимостью экономии батарейного питания.

В отличие от FX-700P, в МК-85 предусматривалась возможность работы и от внешнего блока питания “Электроника Д2-10К”, подключаемого к сети 220 В. Тогда блоки питания, встроенные в вилку сетевого кабеля, были большой редкостью, и “Электроника Д2-10К” поставлялся с КПК.

Предприятия, которым было поручено воспроизводство периферийных устройств, с заданием не справились, и МК-85 остался без периферии. Поэтому имеющийся в КПК программируемый порт для упрощения конструкции руководством предприятия решено было не выводить, что, к сожалению, и сделали.

Характеристики КПК “Электроника МК-85”

“Электроника МК-85” — миниатюрный персональный компьютер (ПК), внешне похожий на обычный карманный микрокалькулятор. Он может работать как в режиме калькулятора, так и в режиме компьютера с использованием языка BASIC. Ввод информации и управление “Электроникой МК-85” осуществляются с клавиатуры, состоящей из 54 клавиш, расположенных в двух зонах. В левой зоне располагаются 35 многофункциональных клавиш, предназначенных для ввода в ПК прописных или строчных букв латинского и русского алфавита, математических и специальных знаков, команд и операторов языка BASIC, а также для управления курсором и выбора режима работы как самого ПК, так и его клавиш. В правой зоне находятся 19 одно-, или многофункциональных клавиш для ввода цифр, нескольких букв русского алфавита, выбора нужного файла оперативной памяти, а также для выполнения некоторых функций управления компьютером. Многофункциональность (до семи различных функций) обеспечивают клавиши совмещенных функций S и F, а также клавиши MODE (выбор режима). Выполняемые функции обозначены на самих клавишах, сверху, снизу и справа от них, а также на специальной накладке на клавиатуру.

Использование принципа бегущей строки позволяет записывать в ПК строки длиной до 63 символов. На матричном 12разрядном ЖКД с регулируемой контрастностью одновременно отображаются до 12 букв, цифр или символов. При помощи клавиш перемещения курсора “→” и “←” можно просмотреть всю строку. В верхней части индикатора на служебной строке индицируются символы, обозначающие режим работы компьютера и число неиспользованных шагов программы. Справа от ЖКД расположена таблица режимов работы компьютера, в которой, в отличие от FX-700P, отсутствует строка режимов работы принтера (единственное отличие во внешнем виде лицевой панели компьютеров). Кроме клавиатуры и дисплея на верхней панели расположен выключатель питания, а в левом торце, в отличие от FX-700P, — разъем для подключения блока питания “Электроника Д2-10К”, входящего в комплект поставки МК-85.

МК-85 обрабатывает числа с плавающей запятой, разрядность мантиссы 10, порядка — 4 десятичных знаков. Объем энергонезависимой оперативной памяти у МК-85 — 2 Кбайт, МК-85М — 6 Кбайт обеспечивает возможность реализации программ в 1221 шаг (до 150 строк программы на BASIC) и 5317 шагов (до 450 строк), соответственно. Система счисления для чисел и команд — двоичная. Разрядность чисел и команд — 16 бит. По системе команд КПК совместим с ЭВМ ДВК-1/2, БК-0010, УК-НЦ и “Электроника 60М”. Типы команд — безадресные, одно- и двухадресные. Виды адресации — регистровая, косвенно-регистровая, автоинкрементная, косвенно-автоинкрементная, индексная, косвенно-индексная. Число регистров общего назначения — восемь, число каналов передачи информации — один, число команд — 72. Объем адресуемой памяти — 64 Кбайт. Максимальная тактовая частота — 2 МГц. Часть адресного пространства компьютера размером 18 Кбайт распределяется следующим образом: ПЗУ1 — 0…17777, ПЗУ2 — 20000…37777, ОЗУ — 40000…43777. Область ОЗУ 40000…40137 предназначена для хранения изображения, формируемого дисплеем (экранное ОЗУ). По адресам 40140…41471 располагается системная область. ОЗУ пользователя по адресам 41472…43777 позволяет хранить программы длиной 1221 шаг. Для увеличения объема хранимых программ предусмотрена возможность расширения ОЗУ пользователя до адреса 47777 (7365 шагов) и до адреса 77777 (15557 шагов). Для использования этих возможностей предусматривалось применение БИС ОЗУ с более высокой степенью интеграции (по мере их появления), но практически идея не была воплощена в жизнь.

Применение в МК-85 микропроцессора типа ВМ2 обеспечило высокую точность вычислений, что было подтверждено следующим испытанием. Исходное число последовательно шесть раз возводилось в квадрат, а затем из результата также последовательно шесть раз извлекался квадратный корень. В итоге было получено исходное число. На FX-700P результат существенно отличался от исходного числа.

Для экономии энергии микропроцессор в основном находится в режиме покоя и включается, только когда нужно определить нажатую клавишу или выполнить задачу. Клавиатура была спроектирована так, чтобы минимизировать рабочий режим микропроцессора и число его выводов, т.е. клавиатура постоянно не сканировалась, как обычно в калькуляторах. Для этого в контроллере клавиатуры была специальная память. Память компьютера энергонезависима, т. е. ее содержание сохраняется при установленных элементах питания, а также в течение 15 мин после их извлечения для замены.

Невысокая потребляемая мощность (до 20 мВт) обеспечивала непрерывную работу КПК “Электроника МК-85” от элементов питания в режимах записи и отладки программ в течение 200 ч, в режиме вычислений — в течение 80 ч. Предусмотренный в конструкции режим с повышенным (в четыре раза) быстродействием значительно увеличивает потребляемую мощность, поэтому его рекомендуется использовать только при внешнем питании.

Программное обеспечение

По указанию А.И. Шокина в МК-85 была реализована та же версия BASIC, что и в FX-700P, хотя тогда уже были и более совершенные его версии. Не удовлетворенные таким ограничением, разработчики дополнили язык операторами более новых версий, связанными с графикой. Эти операторы до сих пор применяются в различных игровых устройствах.

Программно и по клавиатуре МК-85 совместим с ДВК, и именно на ДВК в основном создавались его программы. С этой целью для ДВК был сделан специальный программный эмулятор МК-85, с помощью которого разрабатывались и прошивки ПЗУ (которые на машинном носителе передавались в производство ПЗУ), и рабочие программы пользователей, вводимые в КПК с его клавиатуры.

оскольку разработка программного обеспечения, создание МК-85 и перевод на русский язык всей документации на FX-700P проводились параллельно, основным требованием к ПО МК-85 было идентичное оригиналу функционирование. Это накладывало ряд ограничений на интерфейс пользователя, состав операторов и внутреннюю структуру интерпретатора языка BASIC. Так, анализ вычислительных особенностей FX-700P привел к разработке для МК-85 64-бит арифметической библиотеки, обрабатывающей числа в формате с плавающей запятой, где старшие 16 бит содержат порядок (13 бит), знак (1 бит) и атрибуты (2 бита) числа, а младшие 48 бит — мантиссу: 12 десятичных цифр в двоично-десятичном виде. Для вычисления элементарных функций была разработана библиотека, реализующая алгоритм “CORDIC” (“цифра-за-цифрой”).

Для обычных пользователей были созданы библиотеки рабочих программ, включающие программы решения типовых задач вычислительной математики, экономики, статистики и других областей деятельности человека. Библиотеки поставлялись вместе с КПК или отдельно в виде книжек, содержащих тексты, краткие описания и примеры использования BASIC-программ для “Электроники МК-85”.

Пользователи и сами разрабатывали, собирали программы и их библиотеки, иногда издавали их.

По заказам было разработано и поставлялось потребителям более десятка разных вариантов “прошивок” ПЗУ для специальных применений МК-85. Это КПК авиационных штурманов для прокладки курса, артиллеристов для расчета параметров стрельбы, для обучающей системы “Наставник” кафедры психологии МГУ им. М.В.Ломоносова и т.п.

Применение

В начале 1986 года первый отечественный КПК “Электроника МК-85/85М” поступил в продажу в фирменные магазины-салоны “Электроника” Минэлектронпрома. МК-85 стоил по тем временам недешево — 145 руб. Для сравнения, первая зарплата молодого инженера составляла от 90 до 130 руб. Но все равно МК-85 сразу сметали с прилавков магазинов “Электроника” в Москве, Ленинграде, Воронеже и других городах.

КПК предназначен для выполнения научных, инженерных, статистических, экономических и иных расчетов с помощью программ, написанных на языке BASIC. В нем микропрограммно реализовано выполнение четырех арифметических операций, вычисление прямых и обратных тригонометрических функций, десятичных и натуральных логарифмов, экспоненциальной функции, квадратного корня, абсолютной величины, определение знака числа, целой и дробной части числа, генерации случайных чисел. В КПК имеется режим самоконтроля компьютера.

МК-85 серийно выпускался заводом “Ангстрем” с 1986 по 2000 год. И все эти годы он был дефицитен. Всего завод выпустил более 150 тыс. разных вариантов МК-85. Было сделано несколько прикладных вариантов МК-85. В частности, уже в ходе реформ, когда появилась масса фальшивых авизо, большим тиражом были выпущены модификации МК-85 для их шифрования, прекратившие поток фальшивых авизо и тем самым оказавшие стабилизирующее влияние на экономику страны. Это были портативные шифраторы, реализующие алгоритмы защиты информации “Анкрипт”, разработанные компанией “Анкорт”, учрежденной в 1990 году Ангстремом. Для МК-85 Анкорт разработал два варианта кодировок ПЗУ, реализующие эти алгоритмы (вместо языка BASIC), а Ангстрем с 1991 года серийно выпускал с ними КПК под именем “Электроника 85Б” (Банковский — для шифровки авизо) и “Электроника МК- 85C” (Cripto — для других задач криптозащиты). Они обеспечивали шифрование и расшифровывание текстов объемом до 750 буквенно-цифровых или 1500 цифровых символов. Для шифрования использовались долговременный (10 100 вариантов) и разовый (10 10 вариантов) ключи, а также нелинейный алгоритм шифрования высокой сложности. На сайте компании “Анкорт” (http://www.cryptogsm.ru/about/) о МК-85С говорится: “На момент производства по своим тактико-техническим и криптографическим свойствам он не имел аналогов в мире. Указанным устройством оснащены многие государственные и коммерческие организации России и организации более чем 50 стран мира”.

Архитектура и вычислительная мощность МК-85, единственного в мире в те годы 16-разрядного КПК, соответствовала мощности микро-ЭВМ LSI-11/2, “Электроника НЦ-8001ДМ”, “Электроника 60М” или СМ ЭВМ, т.е. КПК имел большой резерв для развития. Это способствовало необыкновенно высокой его популярности. Пользователи покупали МК-85 не только для применения по назначению, но и для построения своих модификаций и систем. Они заменяли ПЗУ КА1013РЕ1, в котором была зашита реализация языка BASIC, на свои прошивки, увеличивали емкость ОЗУ до 32 Кбайт, выводили наружу программируемый порт и таким образом решали свои прикладные задачи.

Изначально Brown Box предполагала возможность вывода цветного изображения, а также имела специальную ручку для выбора игр на самой приставке.

В финальной версии, дошедшей до продаж, приставка получила новый дизайн и измененную систему переключения между играми — для этого использовались картриджи.
