Всем привет!
Сегодня рассмотрим проект печи с плитой и духовкой.
«Отопительно-варочная печь 3» или ОВП 3 представляет из себя печь размером 1140мм*890мм.
Данной печью можно отопить до 32 кв.м. А так же приготовить еду на плите и в духовке, что является отличной альтернативой газовым и электрическим плитам.
Без учета трубы на эту печь потребуется 830 кирпичей. На метр трубы потребуется 56 кирпичей.

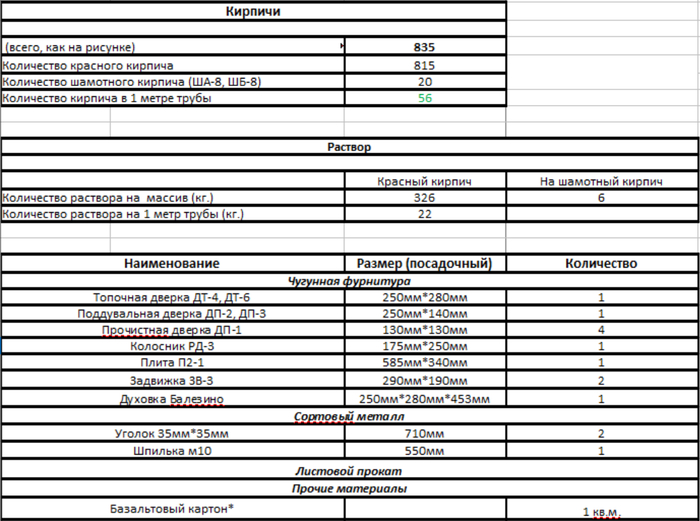

Помимо кирпича потребуется много других материалов, ниже посмотрим список (в зависимости от региона цены разные, по этому их не указываю):

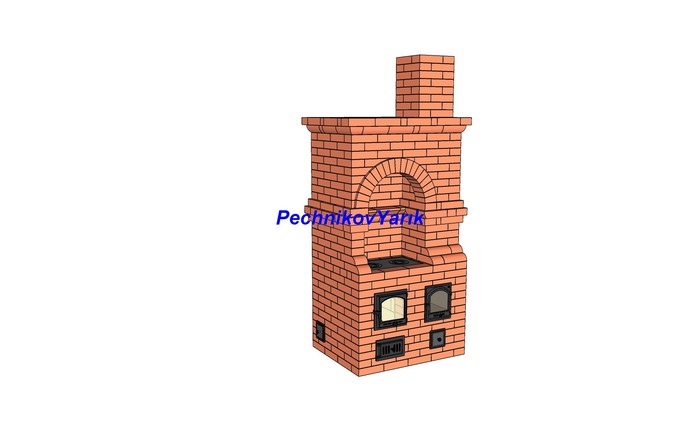

Теперь рассмотрим общий вид.

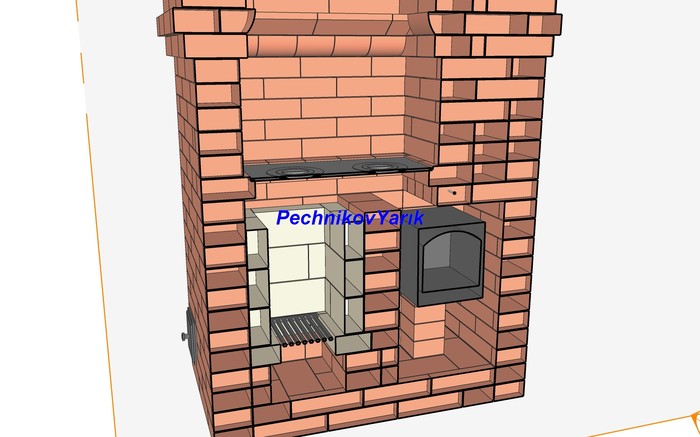

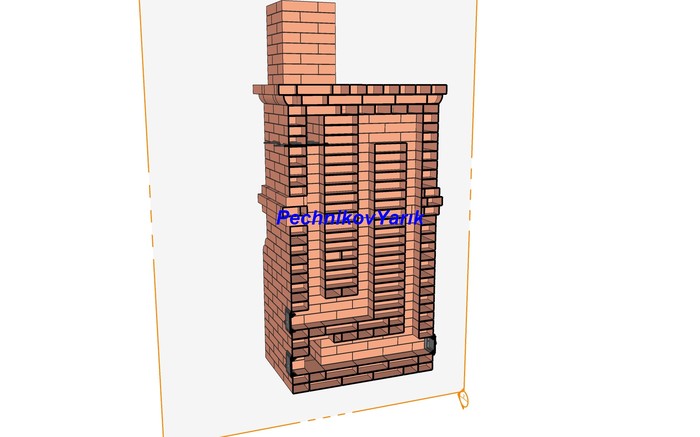

А также рассмотрим разрез печи. Чтобы понимать как устроена внутрянка печи.
Теперь приступим к порядовке.

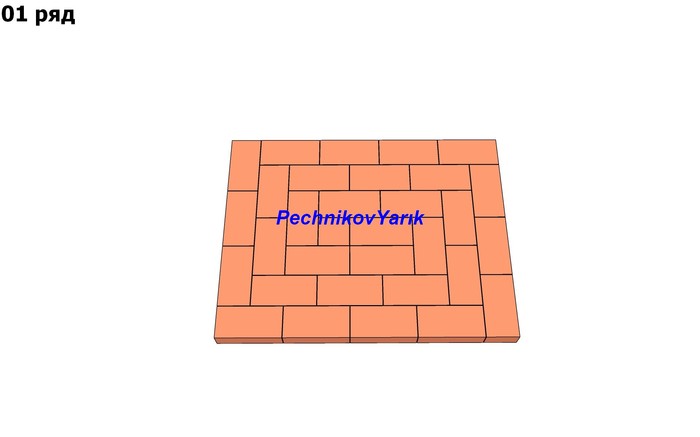

На основание кладем гидроизоляцию и выкладываем 2 ряда, проверяем стороны и диагонали.
Теперь устанавливаем поддувальную и прочистные дверцы.

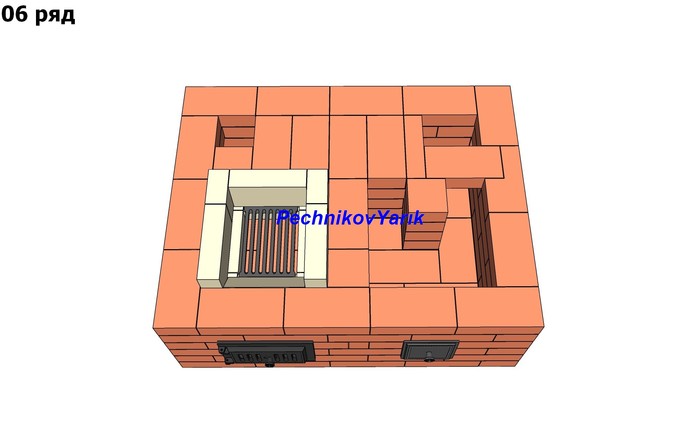

Выкладываем шамотный кирпич и врезаем колосник. Между шамотным и красным кирпичом кладем лист базальтового картона 10мм, или 2 листа по 5мм внахлест.

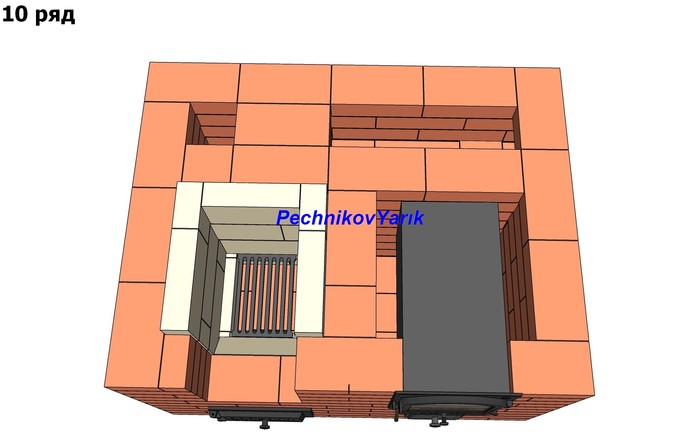

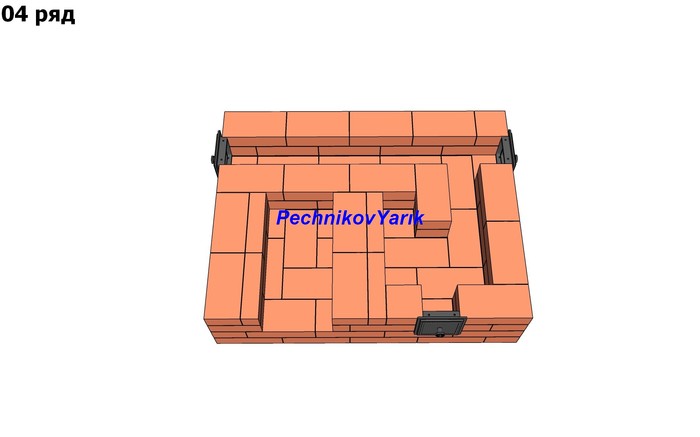

Ставим топочную и поддувальную дверцу, так же устанавливаем духовку.

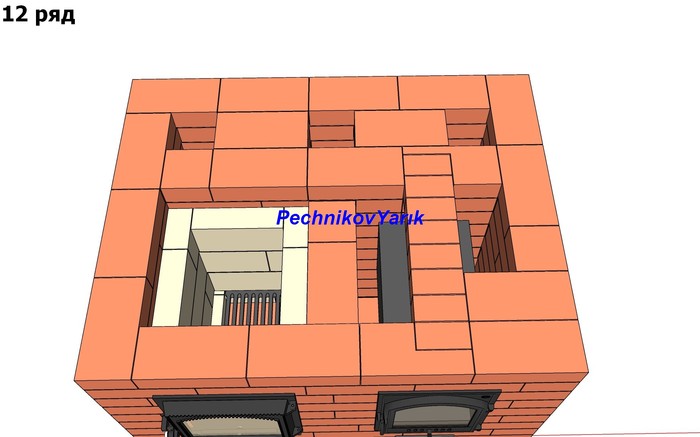

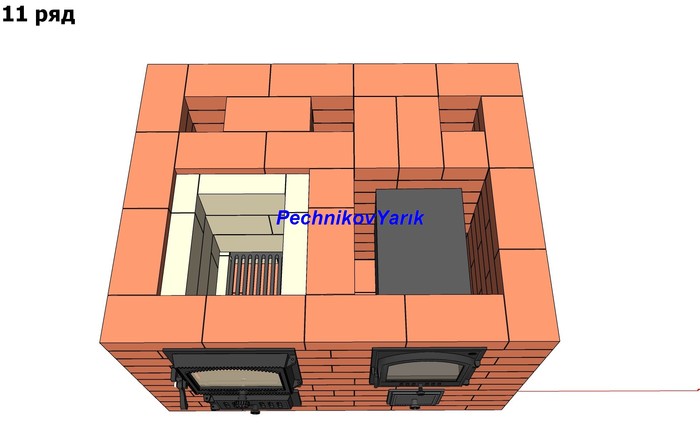

Выкладываем каналы отопительного щитка.

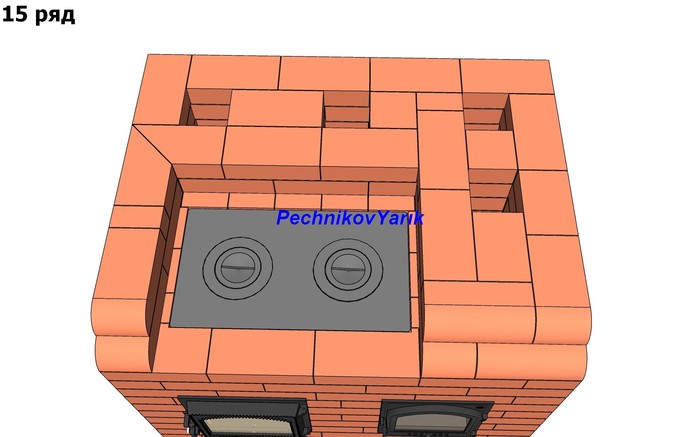

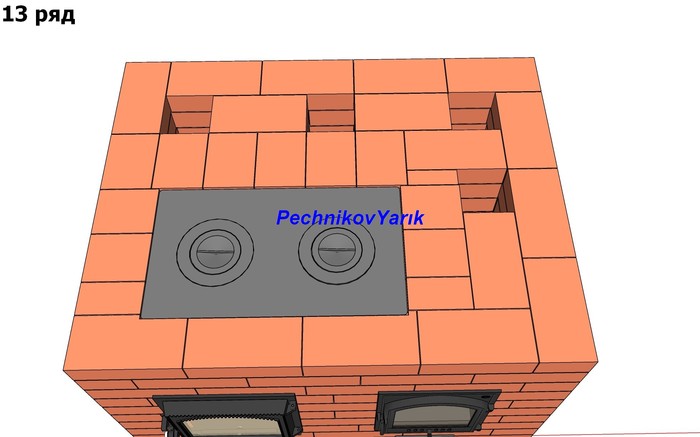

Начинаем перекрывать духовку, создаем канал для регулирования духовки. Далее вырезаем кирпич и устанавливаем плиту. Плиту кладем на каолиновую вату, она выдерживает до 1300 градусов.
Функциональная печь это хорошо, но если у неё еще есть оригинальный дизайн, и некая изюминка, просто отлично. По этому начинаем создавать внешний вид печи.
Удобно когда под рукой есть небольшое пространство, на которое можно положить инструменты для готовки. Здесь это пространство занимает небольшая полка над плитой. Так же для красоты делаем по кругу печи выступы по 30мм.

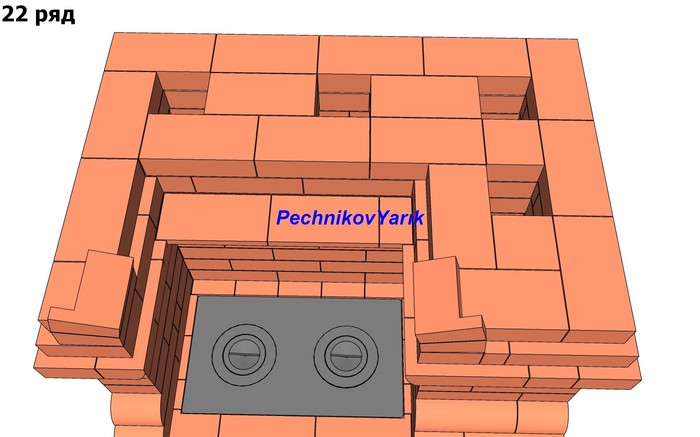

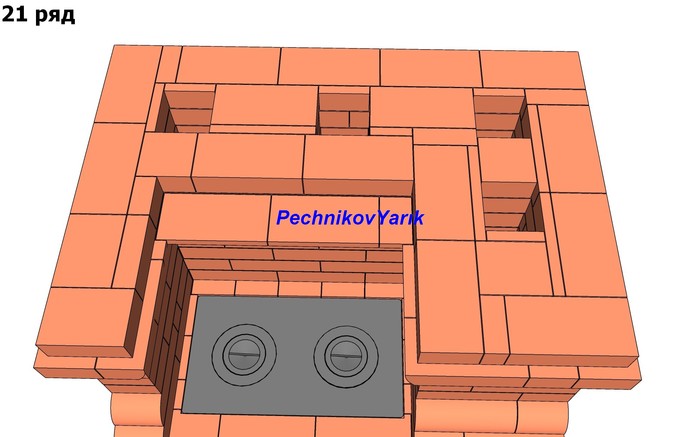

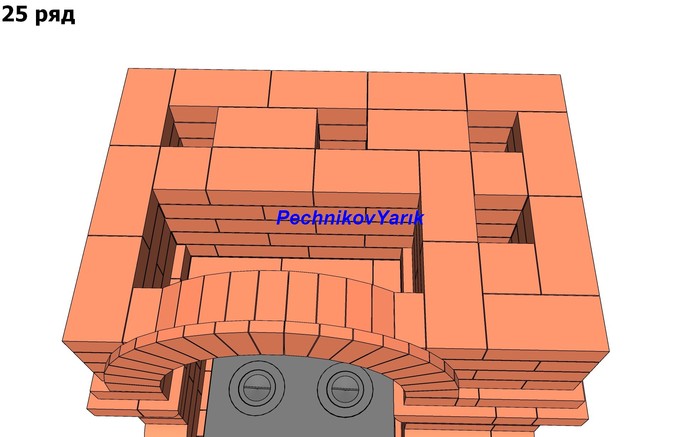

Начинаем создавать арочное перекрытие над плитой, в последствии пространство после арки можно использовать как вытяжку, если подключить соответствующее оборудование.

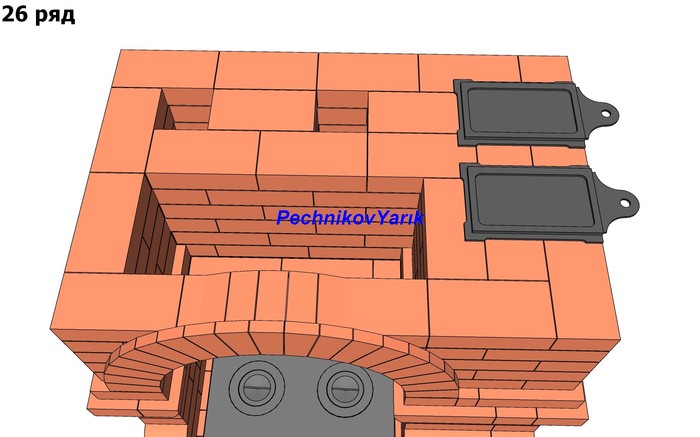

Устанавливаем задвижки короткого хода (летний режим) и длинного хода(зимний режим).
Делаем перекрытие на уголках, в последствии в которое и можно будет установить оборудование для вытяжки. Выставляем декоративные выступы (полки) по 30мм каждый ряд. Затем делаем трубу.

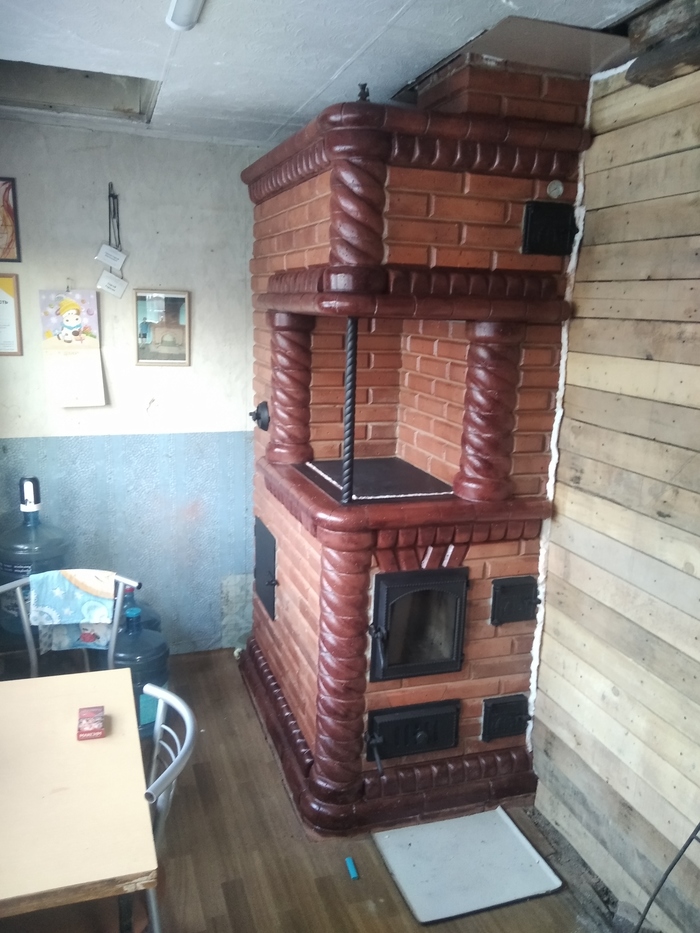

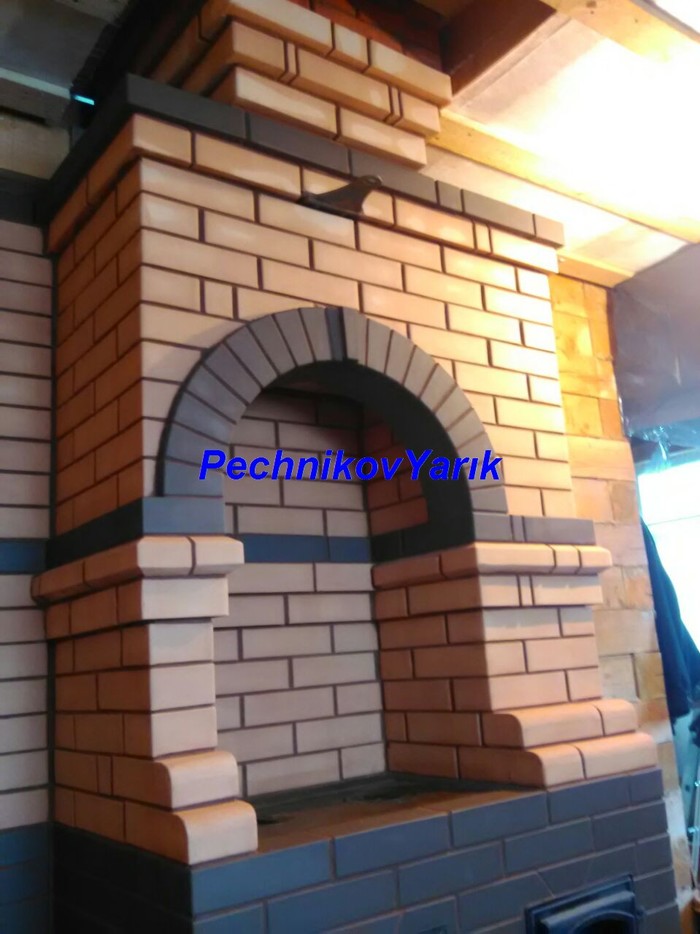

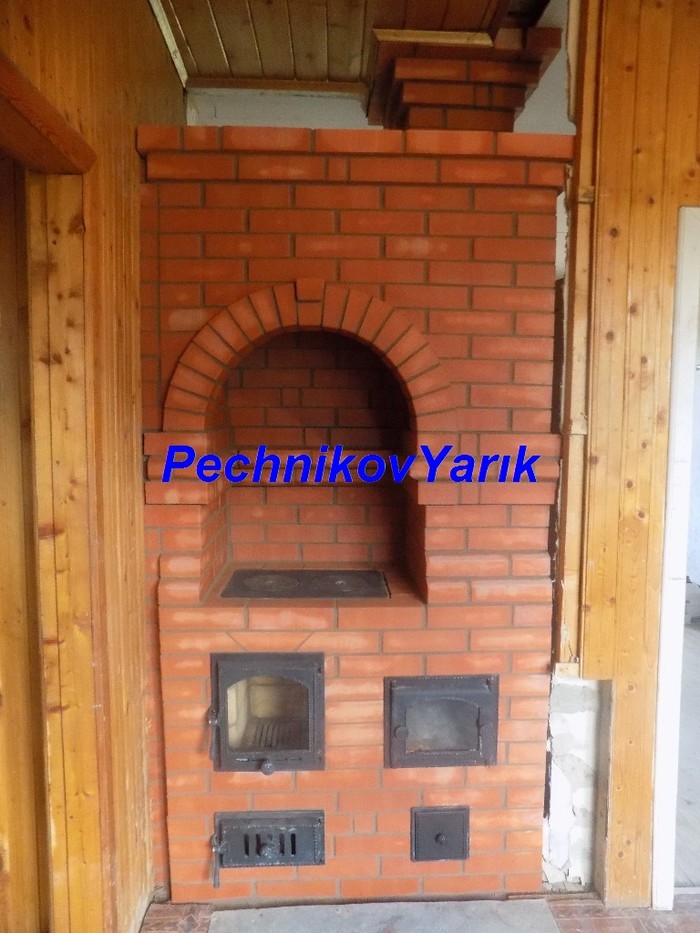

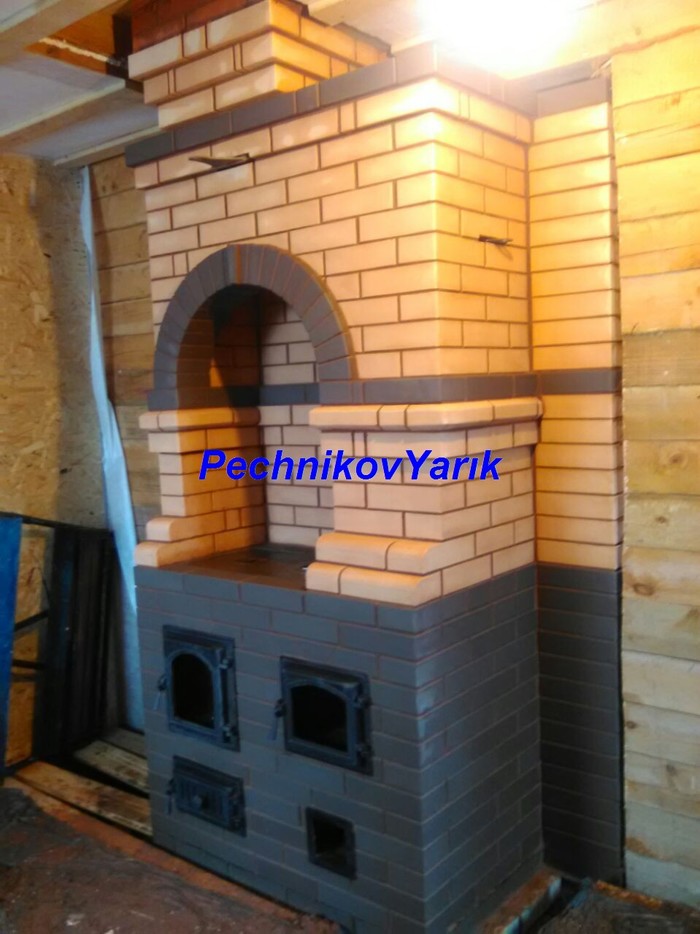

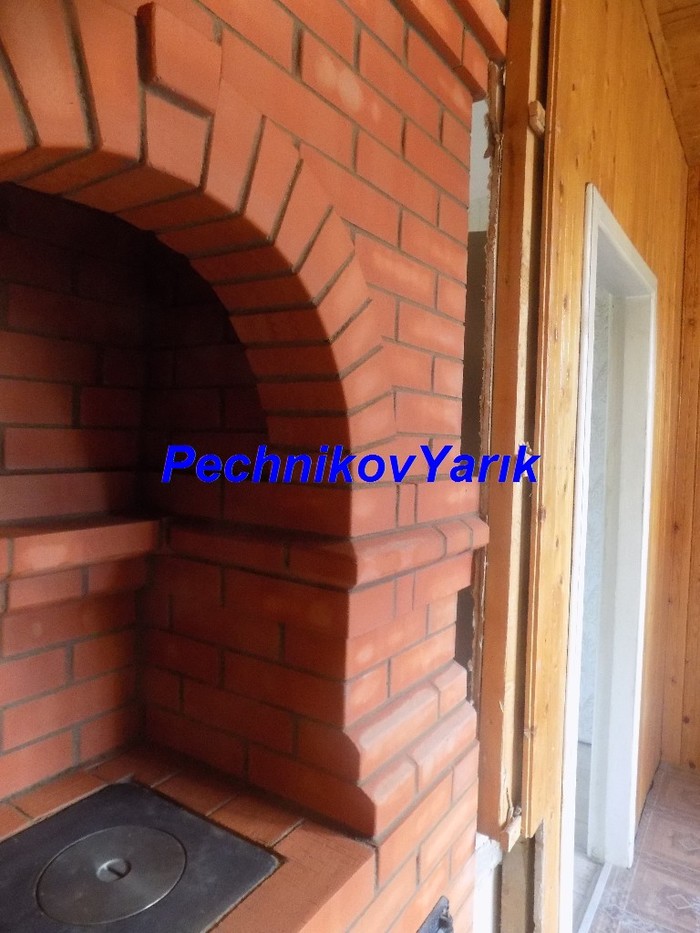

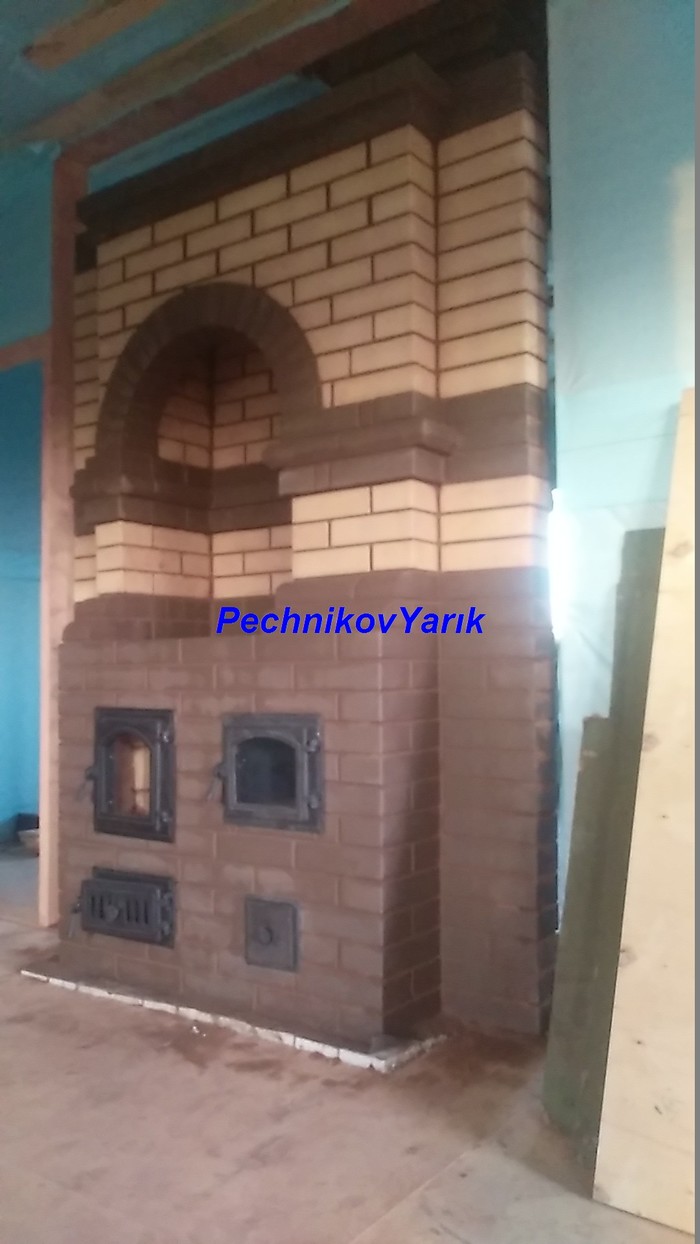

Так уже выглядят воплощенные в жизнь проекты которые прислали нам заказчики.

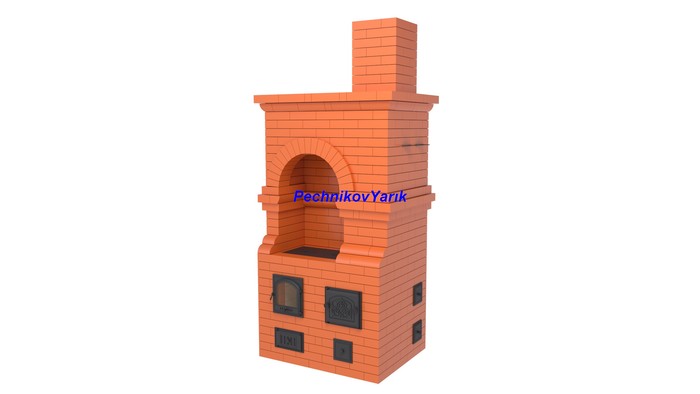

В рендере выглядит лучше чем на порядовке.
Данная печь подойдет для небольшого дачного дома. Так же её можно использовать и в большом доме для кухни, заменяя плиту и духовку, а так же дополнительного обогрева.
На картинках все выглядит сложнее чем это есть на самом деле. По этому смотрите, учитесь, стройтесь, и не забывайте скидывать фотографии своих печей.
Всем удачной стройки!
Если вопросы, комментируйте, кому удобнее в ВКонтакте
Подписывайтесь на наш Instagram
Также выкладываю порядовки на нашем канале в Youtube
Друзья, представляю вам порядовку отопительной печи!
Габариты: 1790мм*890 мм
Обогреваемое помещение: до 40 кв.м.
Количество кирпичей: 1050 шт.
Схема движения газов: СДГ
Порядовка⬇⬇⬇

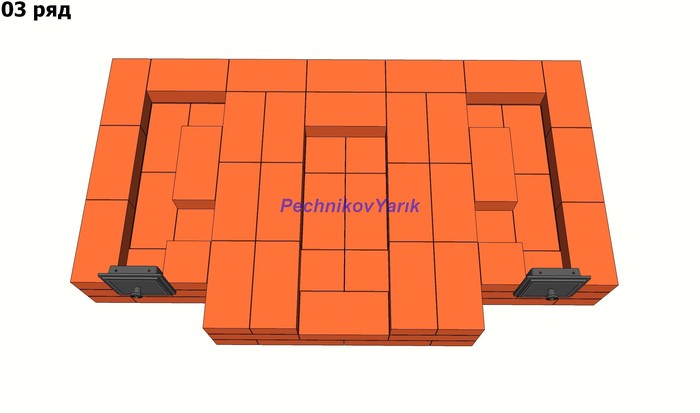

На 3 ряду ставим прочистные дверцы и формируем зольник
На 5 ряду перекрываем прочистные дверцы

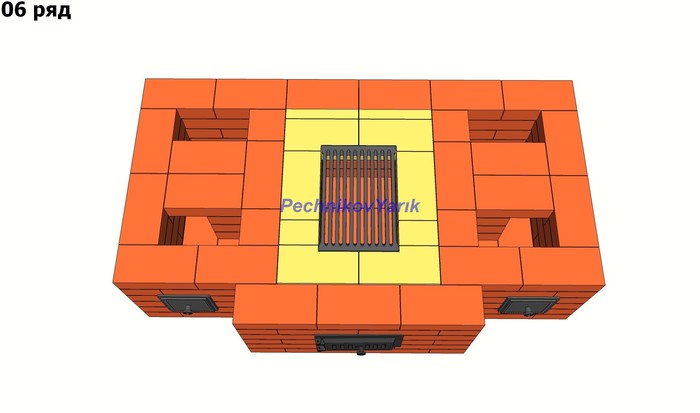

На 6 ряду перекрываем зольную камеру и ставим колосник. Разделяем каналы.

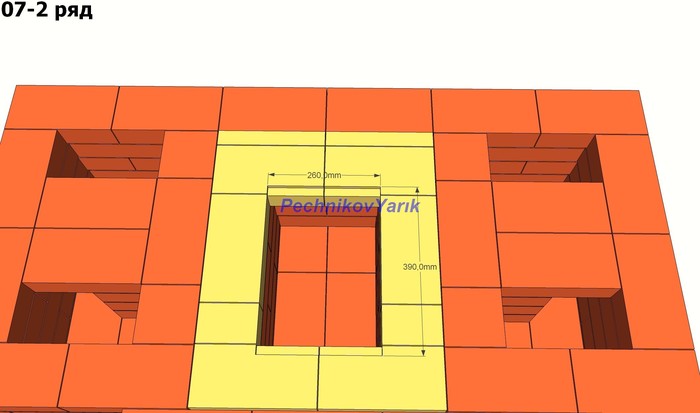

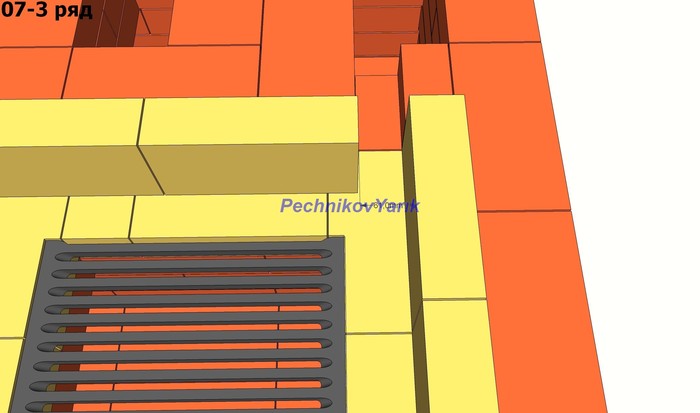

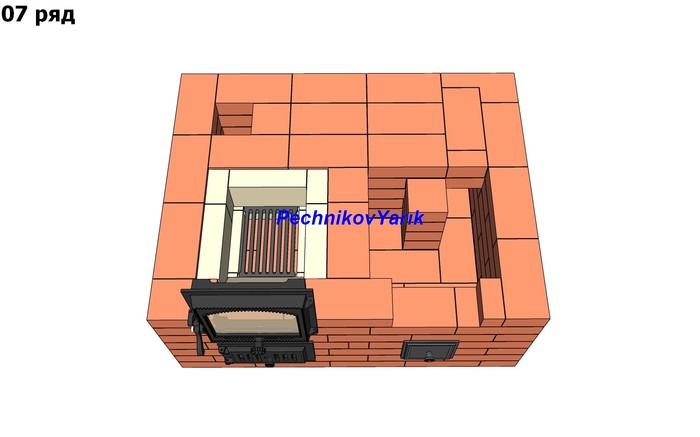

На 7 ряду формируем топочную шамотным кирпичом. Оставляем место под дверку топочной.

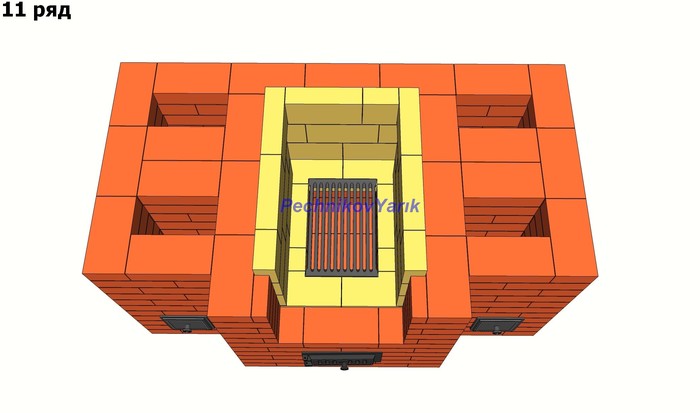

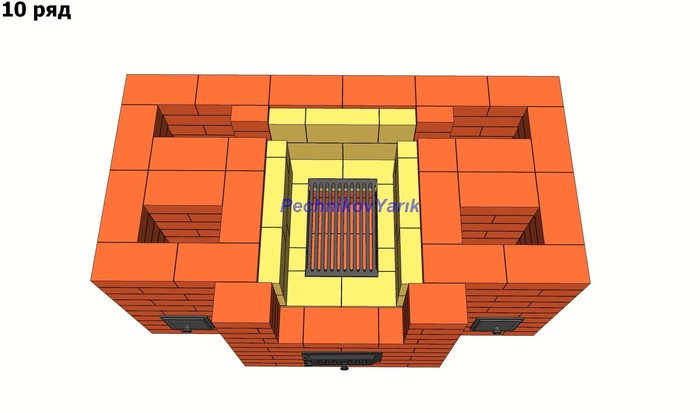

На 11 ряду перекрываем зазоры в топочной

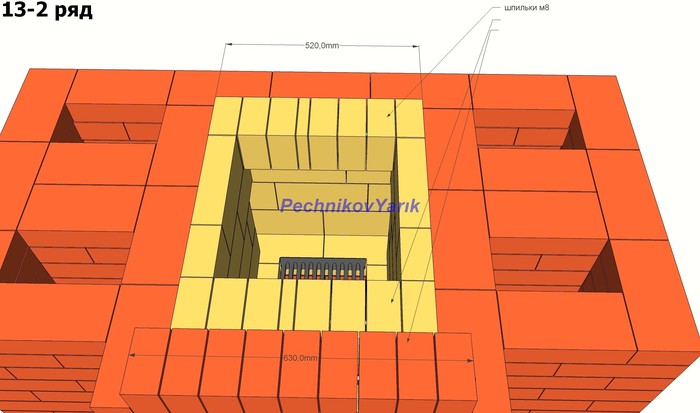

На 13 ряду перекрываем дверку топочной

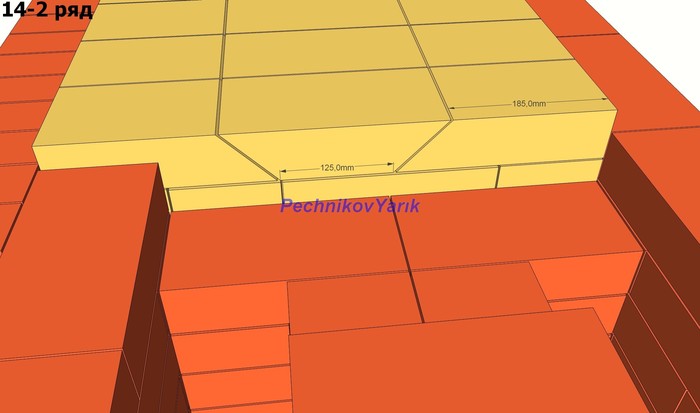

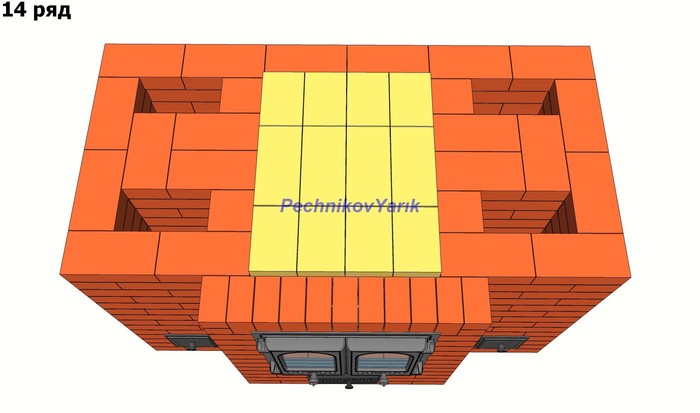

На 14 ряду перекрываем топочную

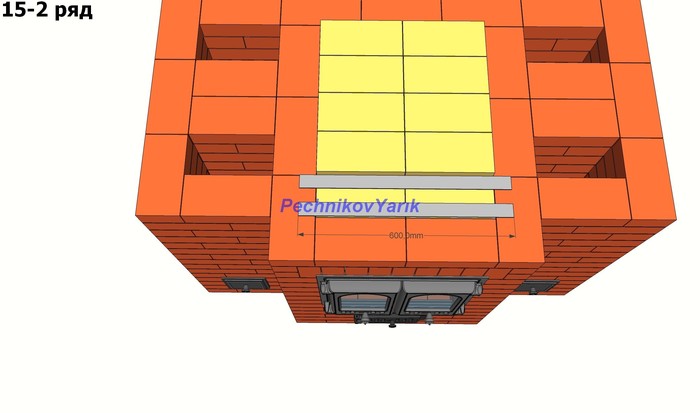

На 15 и 16 рядах закладываем металлические ленты. Делаем выступ на 16 ряду

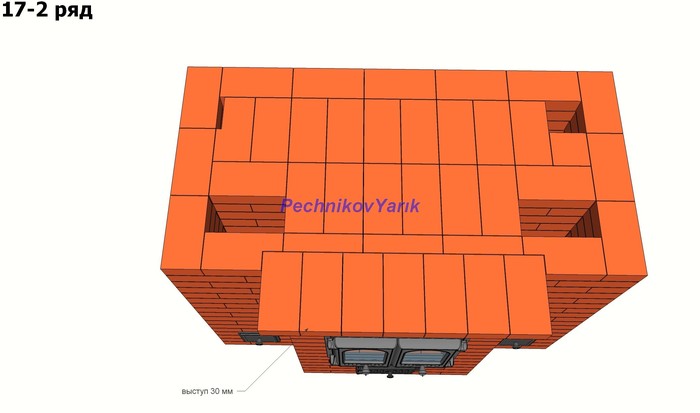

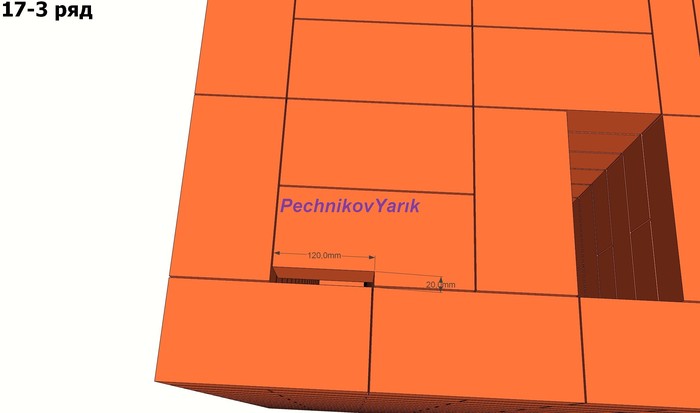

На 17 ряду частично перекрываем каналы и делаем выступ над дверкой топочной

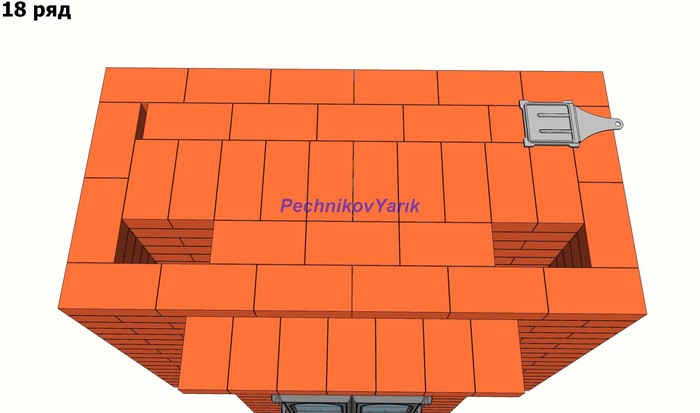

На 18 ряду ставим задвижку

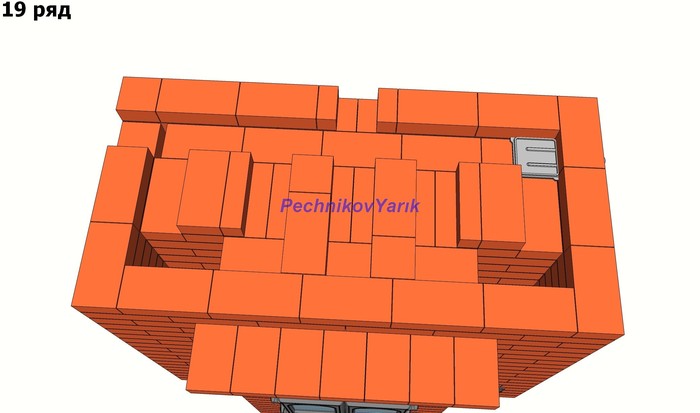

На 19 ряду объединяем каналы и оставляем места для прочистных дверок

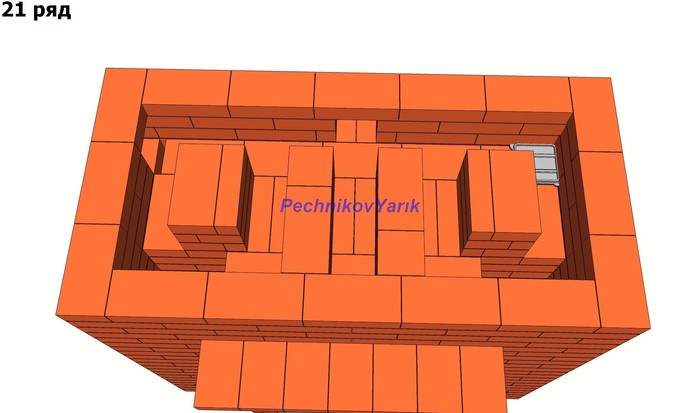

На 21 ряду перекрываем прочистные дверцы

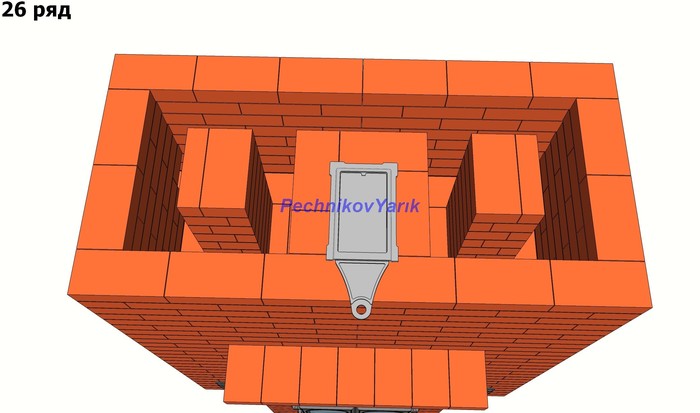

На 26 ряду устанавливаем задвижку

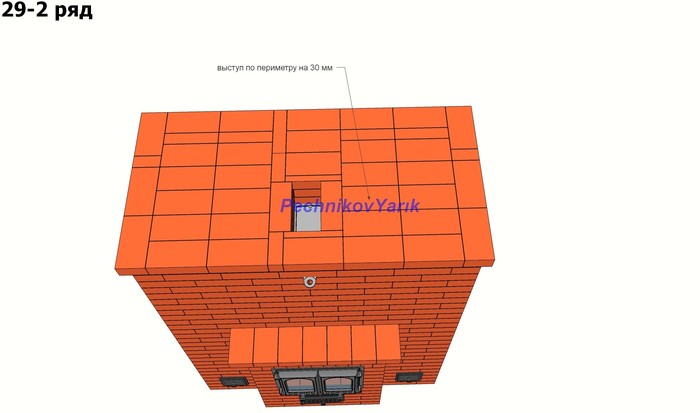

На 29 и 30 рядах делаем выступ по периметру

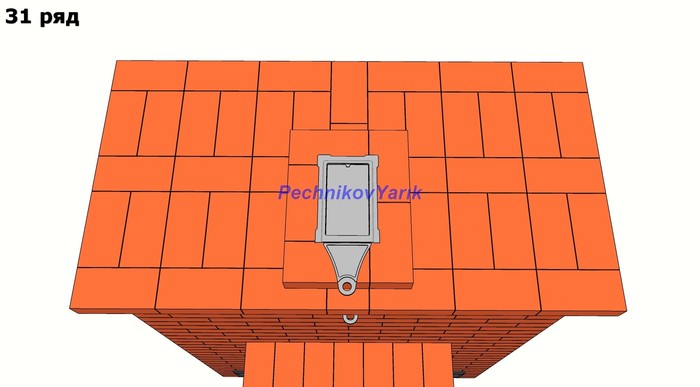

На 31 ряду начинаем выкладывать трубу и ставим задвижку
Если есть вопросы, комментируйте
Кому удобнее в соц. сетях:
ВК - https://vk.com/proektmangal
Или инстаграм - https://www.instagram.com/proektmangal/
Также выкладываю порядовки на Youtube - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w

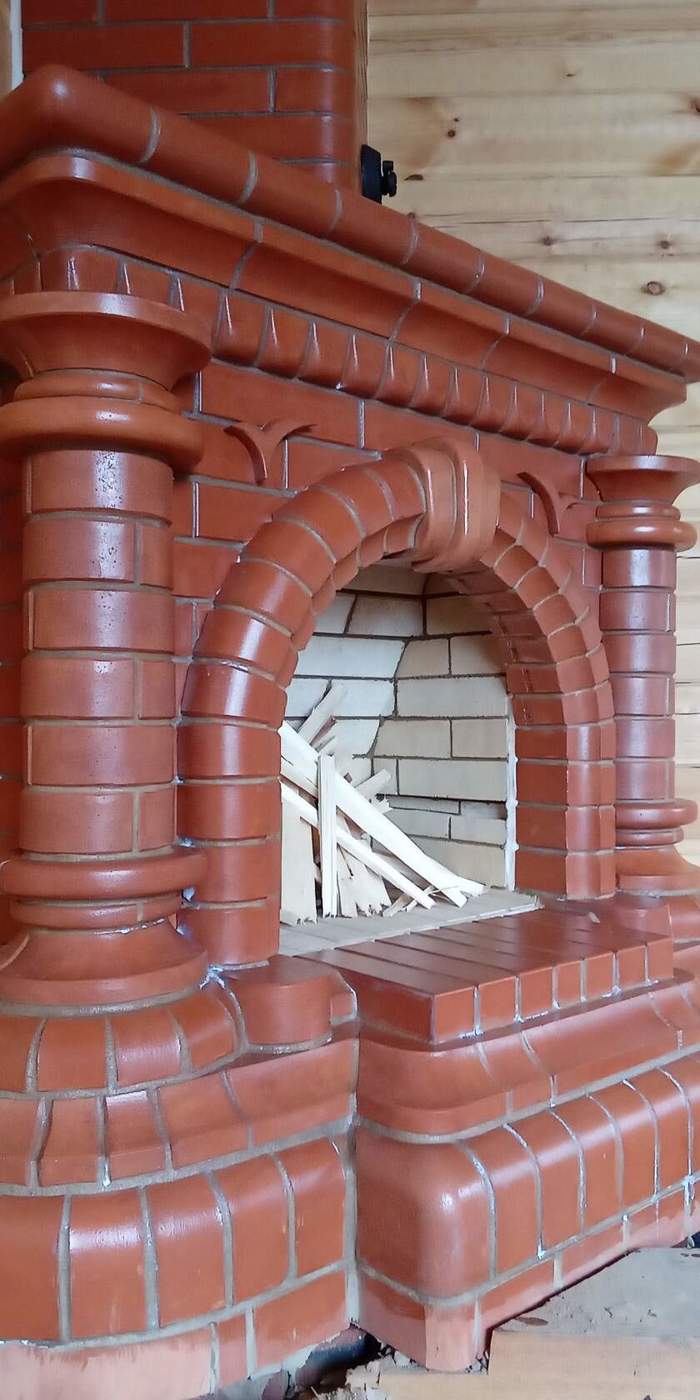

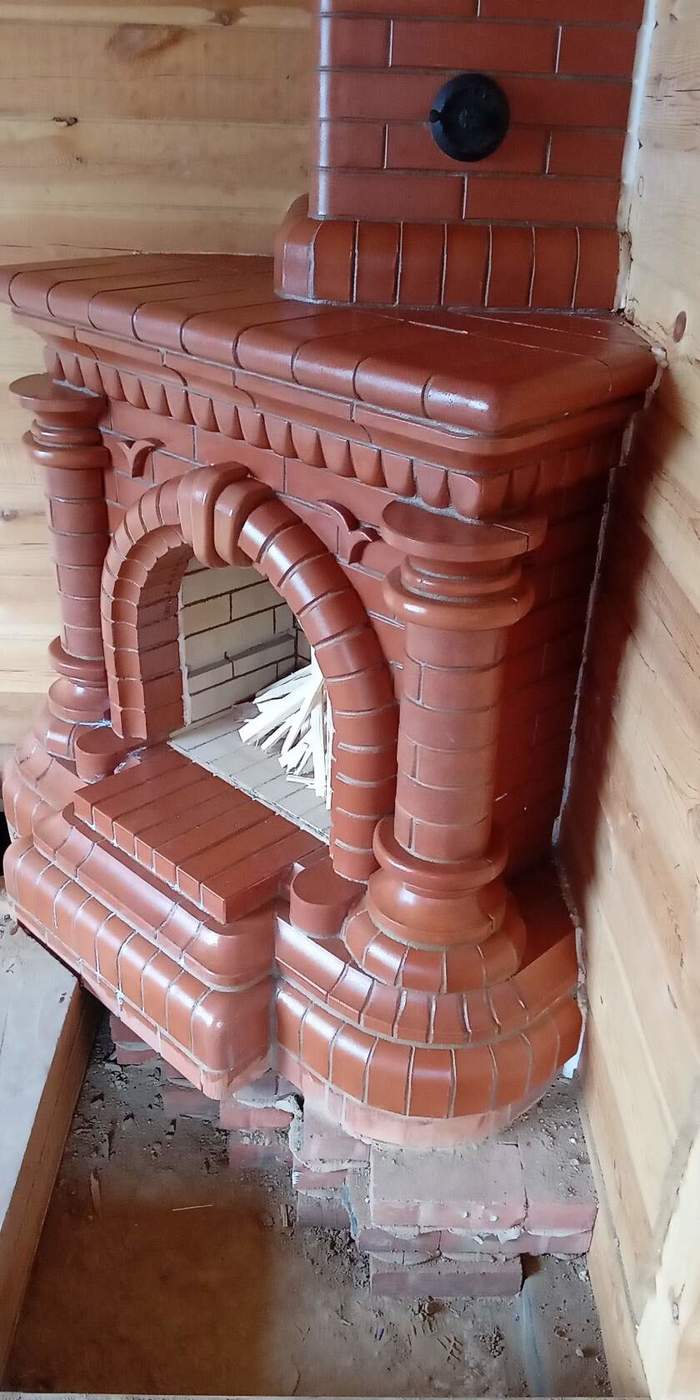

Подробный видос о процессе строительства этого камина.
Печь отлично справляется с обогревом небольшого домика 12 кв.м.
Первый ряд на огнеупорную плиту
Формируем зольник и устанавливаем дверцу поддувала
Примеряем колосник
Начинаем формировать топочное ядро из шамота
Крепим топочную дверку
Закрыли топочное ядро и выкладываем колпак. Крепим дверцы прочисток. Часть фоток потерялась
Дальше формируем дымоход и устанавливаем вьюшки.
