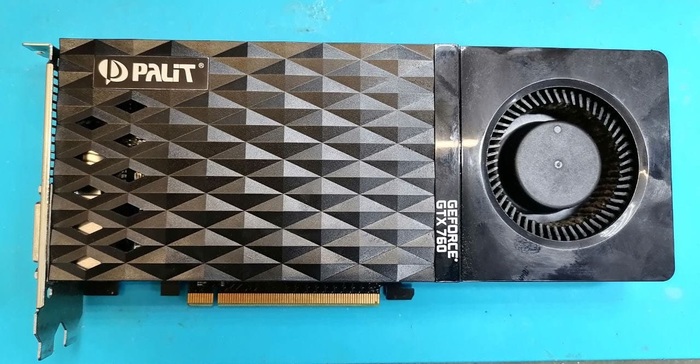

Дефект со слов владельца - залили, после этого перестала определяться в системе.. Осматриваю видеокарту и да, есть следы залития. Много следов залития...

Хорошо, подумал я, придется повозиться с поиском нужных резисторов и конденсаторов. Ну да ладно. разбираю видеокарту и …

И тут я охренел. Такого я за свою практику еще ни разу не видел. Жидкость даже вытекает из под винта крепления системы охлаждения. Тяжело вздохнув аккуратно разбираю видеокарту (что-бы не замараться этой субстанцией) и просто впадаю в шок. Смотрите сами:

Мдаааа, такого я точно не ожидал...
Ладно, выставляю ценник и отправляю на согласование клиенту. Через некоторое время получаю ответ от клиента, что надо ремонтировать. Эх, не хотел я этим заниматься, но видимо придется. Меняю подгнившие элементы и запускаю ее в моем тестовом стенде.

И да, карта определилась и дала картинку. Уже можно радоваться, но изображение мне показалось каким-то странным. И да, при запуске какого-нибудь теста я вижу зеленоватый оттенок, которого явно быть не должно. Делаю скриншот и на нем картинка нормальная.

С таким дефектом я сталкиваюсь впервые, поэтому решил взять время на подумать. Ну а пока я думаю, начинаю отмывать видеокарту.

Кое как вычищаю радиатор ГПУ.

Под потоком горячей воды смываю всю жидкость на кожухе системы охлаждения (что это за жидкость я так и не понял, она очень густая, но под потоком горячей воды смывается на ура).

И кидаю все металлические предметы в спирт на полчасика, периодически перемешивая их.

Пока все сохло решил поискать boardview. Именно на эту карту его я не нашел, но нашел boardview на 760 от Асус. Нужные мне элементы находились в другом месте, но вооружившись мультиметром я нашел нужные мне. В итоге нашёл
отсутствующий резистор, после запайки последнего видеокарта стала показывать нормальное изображение.

Ура, я почти на финише. После полудневного тестирования заливаю все проблемные места лаком зеленкой, сушу и собираю видеокарту.

Ставлю видеокарту на несколько дневный тест:

И как итог, видеокарта работает нормально, больше никаких дефектов не обнаружено. Видеокарта уже у счастливого клиента, работает не покладая лопастей.
Ну а вы переходите в мой телеграмм канал, где можно найти много полезных ссылок связанных со мной (в том числе и сц, в котором я работаю) - https://t.me/mr_booom4ik
Удачных ремонтов дорогие друзья!

Так снимаю циферблат а там все увидите на фото без комментариев))) Естественно полная разборка промывка, смазка ( РЕПАССАЖ) . Часы уже работают неделю без сбоев и остановки.))) Итог карман желательно иметь чистый для часиков))))

Не болейте.

В предыдущем посте я рассказывал, как собрать такой ESR-тестер из доступных деталей своими руками. Вот краткое видеоруководство:

Успехов в ремонте!

Трансформатор намотал на тороидальное кольцо, первичную обмотку 50 витков с отводом от центра, и вторичную 50 витков, намотал проводом 0,25мм, виток к витку. Вторичную заизолировал кусочком ткани и поверх нее намотал 6 витков провода 0,5мм для измерительной обмотки. Все обмотки мотал в одном направлении. Пропитал готовый трансформатор быстросохнущим лаком.

Стрелочный индикатор использовал тот, что был под рукой – от индикатора уровня записи от советского магнитофона, вы можете взять любой другой подходящий. Транзистор – BC547B, но вы можете поэкспериментировать и попробовать любой другой маломощный обратной проводимости.

Собрал конструкцию на макетной плате, купленной в магазине за 40 рублей.
Для корпуса взял старый советский футляр от линейки, вырезал из него детали нужного размера, выровнял края напильником, и склеил их между собой дихлорэтаном.

Гнезда для щупов я нашел у себя в запасах от старого осциллографа. Сами щупы сделал из медицинских игл – отрезал часть колпачка, сделал в нем отверстие для провода, надел на провод. Пластиковую часть иглы откусил таким образом, чтобы она заходила в колпачок. Саму иглу откусил кусачками до половины длины. Подпаял провод к основанию, вставил иглу в колпачок, и через отверстие залил внутрь клей B7000 для фиксации конструкции. Провод брал достаточно толстый многожильный, чтобы его сопротивление было минимальным. Разъемы взял от старой китайской термопары.

Слева в корпусе сделал отверстия для регулировки подстроечных резисторов. Справа поставил выключатель питания. Питается устройство от одной батарейки ААА, держатель для батарейки купил в радиомагазине за 25 рублей.

Давайте испытаем получившийся прибор в действии.
Включаем питание. При включении стрелка прибора отклоняется в крайнее левое положение – это следует понимать так – сопротивление на выводах прибора в данный момент максимально. При закорачивании щупов возвращается в крайнее правое – сопротивление минимально.

Теперь давайте возьмем два конденсатора одинаковой емкости – на 1 мкФ. Один современный, а другой – советский.

Берем современный, в синей изоляции. Прикладываем его контактами к щупам и видим, как стрелка отклоняется в крайнее правое положение – конденсатор имеет минимальное сопротивление переменному току, а значит, исправен и пригоден для использования.

Теперь возьмем старый советский конденсатор. Прикладываем его контактами к щупам и видим, что стрелка лишь немного отклоняется от своего исходного положения – этот конденсатор имеет большое сопротивление переменному току и скорее всего являлся причиной поломки устройства, в котором когда-то стоял. К сожалению, теперь его место только в мусорке.

Этим прибором можно проверять конденсаторы не только по отдельности, но и внутри схемы, так как сопротивление схемы в подавляющем большинстве случаев слишком велико, чтобы прибор мог на него реагировать, а переменное напряжение на выходе ESR-метра слишком низкое, чтобы транзисторы начали открываться. В случае же, если конденсатор не был разряжен, то разрядка произойдет об измерительную обмотку, а так как трансформатор отфильтрует постоянный ток, то и в схему прибора он не поступит.

Демонстрирую работу прибора на примере двух найденных у себя в закромах плат – все конденсаторы на них оказались исправными. Но на днях доводилось ремонтировать ЭЛТ-телевизор, и данный ESR-метр помог очень быстро выявить неисправность. В течение получаса были заменены пара высохших электролитов, телевизор теперь снова в строю и радует родителей.
