Torontoss

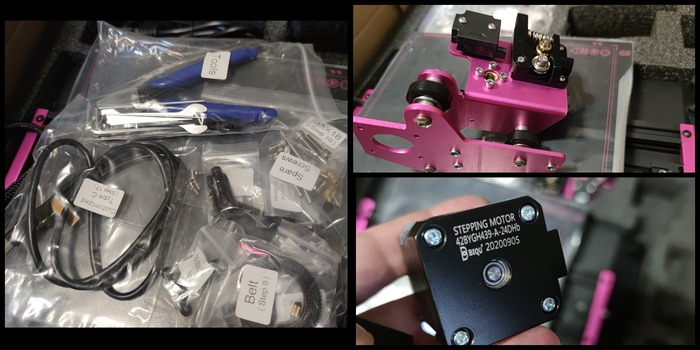

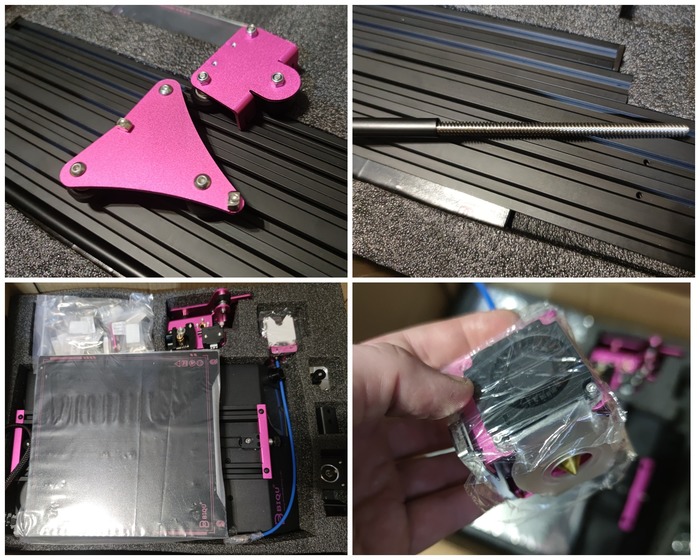

Упаковано все отлично. В коробке доп. ребра жесткости, все крепежи и допы разложены по зип локам, все обмотано, в общем не придраться. Инструкция по сборке подробная, на английском языке, но там по картинкам все более чем понятно.

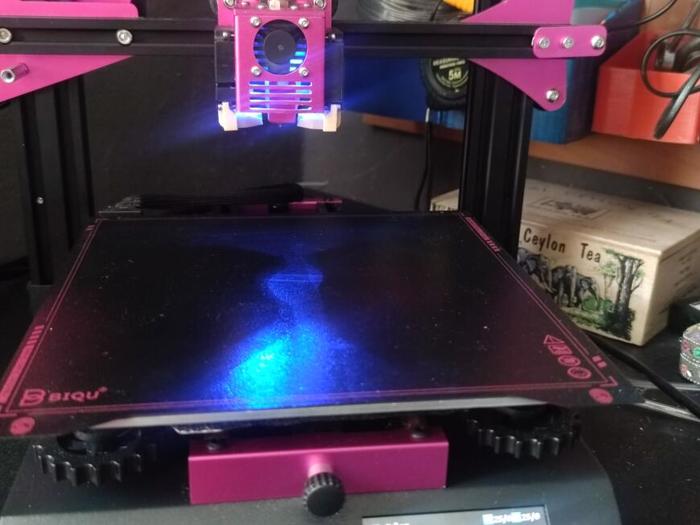

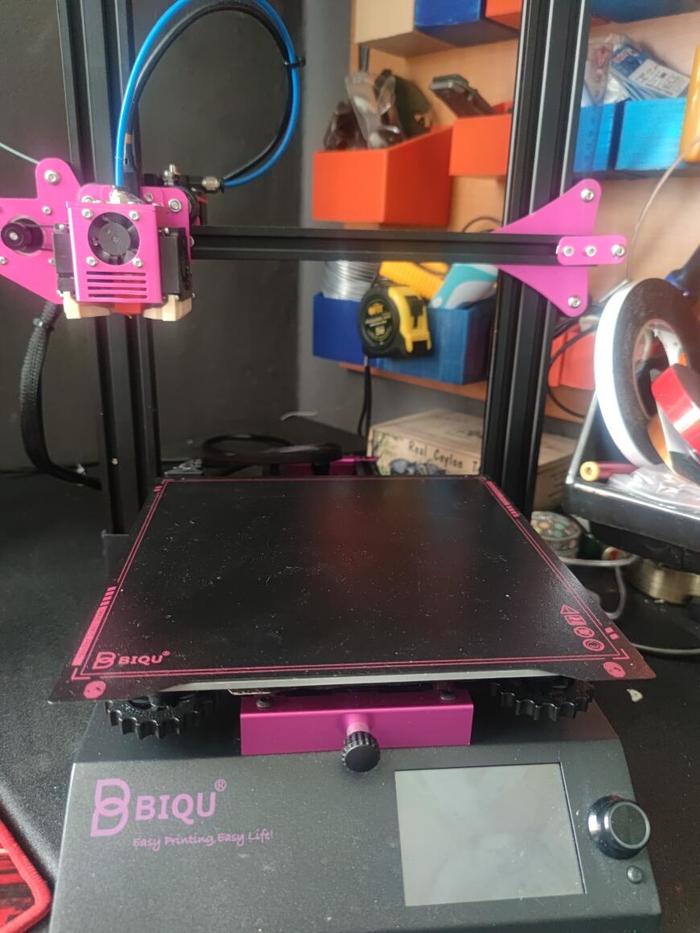

В собранном виде станок выглядит вот так

По прошествию 2-х месяцев допил был всего 1, и вынужденный, но об этом позднее.

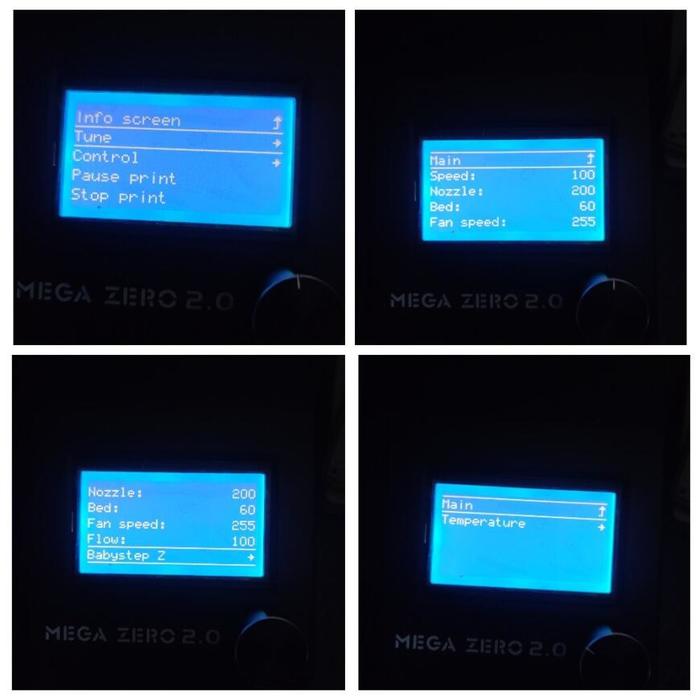

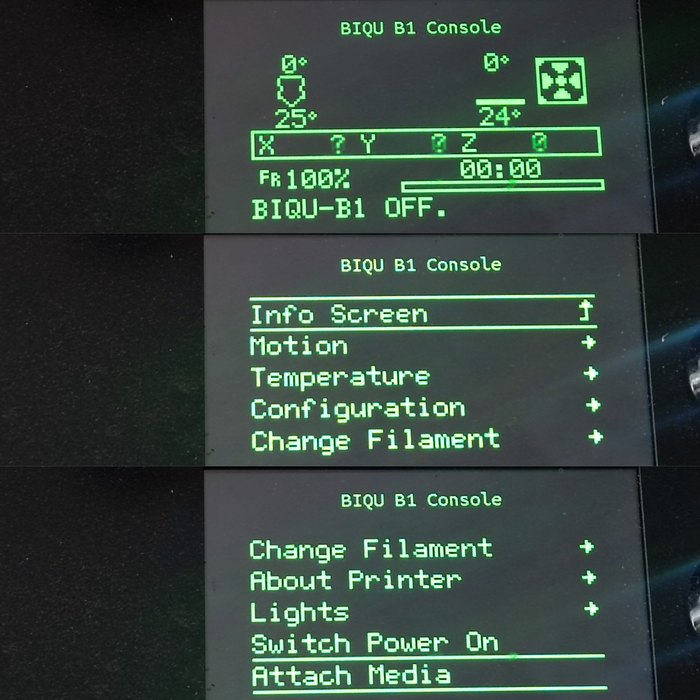

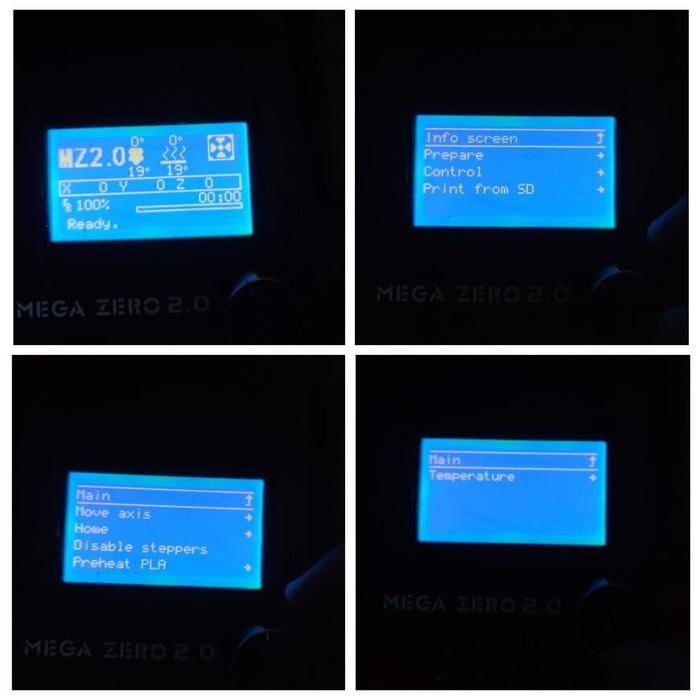

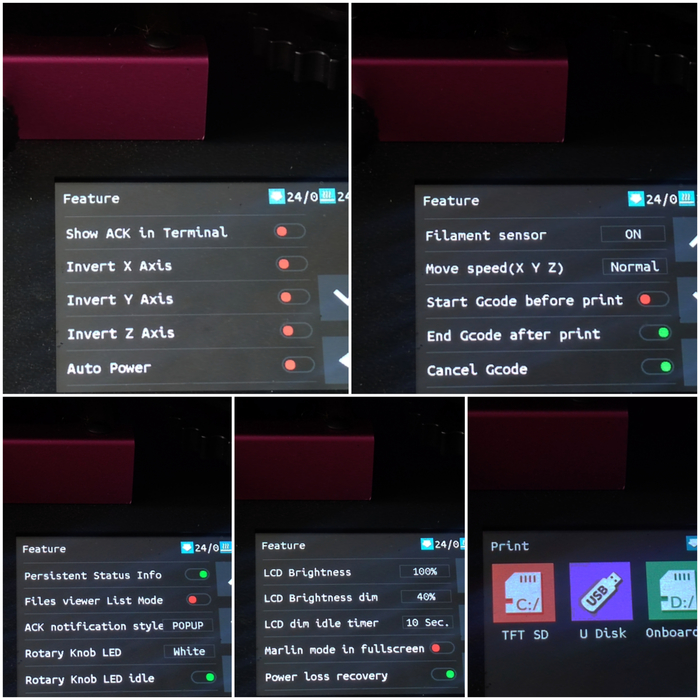

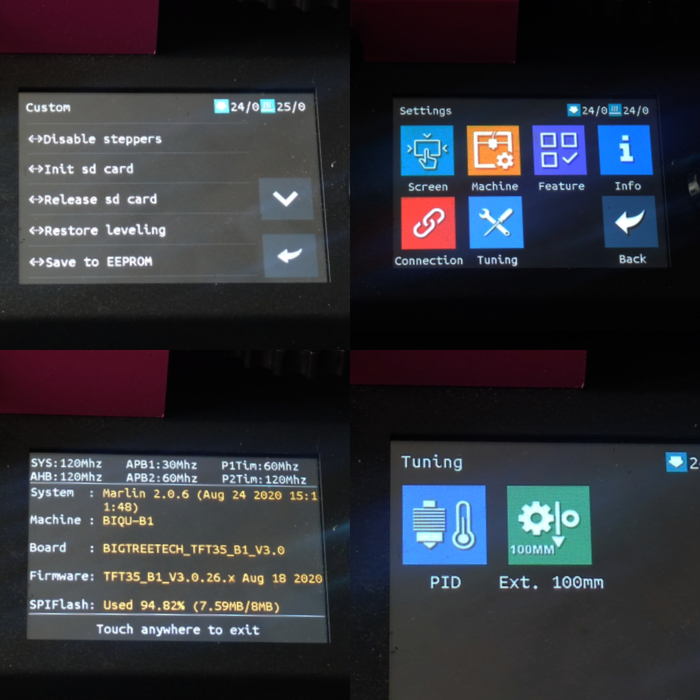

Что точно удивляет, если не поражает, так это доступность функций в меню и его наполнение. Нигде и ни у одного принтера я даже и близко не видел того, что есть тут. Вот самая малая часть:

И это я ещё не везде залез, и не все смотрел. Ну объективно мне не надо разбираться досконально что я могу с ним сделать. Это может быть интересно фанатам. Тем у кого 1-2 принтера, что бы полностью понять возможности и делать какие либо эксперименты. Мне же более важно качество печати.

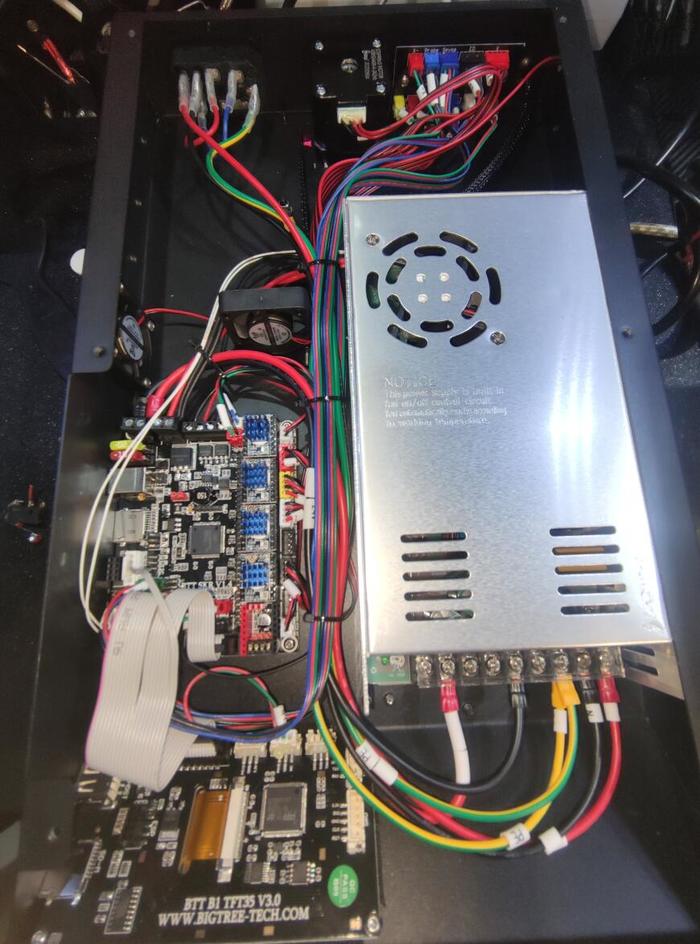

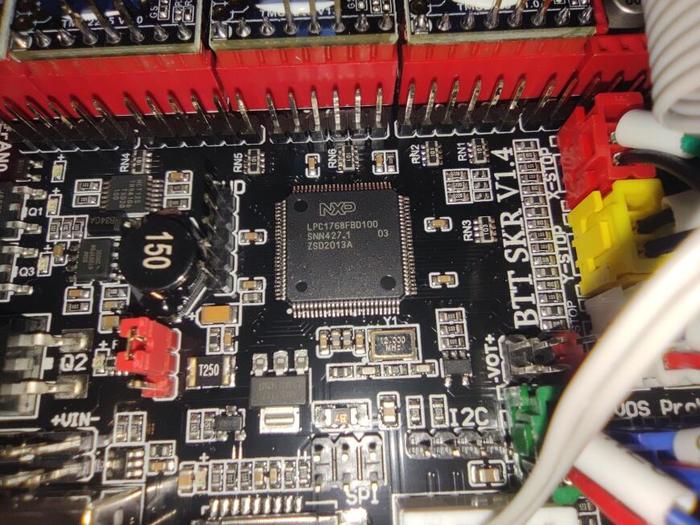

Теперь же фото того, что можно найти в "подвале" biqu.

Я готов благодарить того китайца, который отказался заливать все термосоплями. Проложено все приемлимо аккуратно, стянуто. Для циркуляции воздуха внутри установлено два вентилятора, но их эффективность у меня вызывает вопросы. Однако инцидентов перегрева не было, грех жаловаться. Про плату skr 1.4 смысла рассказывать не вижу, про нее и так информации много. Драйвера TMC2225 стоят везде. Следствие - тишина. Почти. Отдельно порадовала подсветка RGB

Проблемы, что я встретил, за время работы с ним:

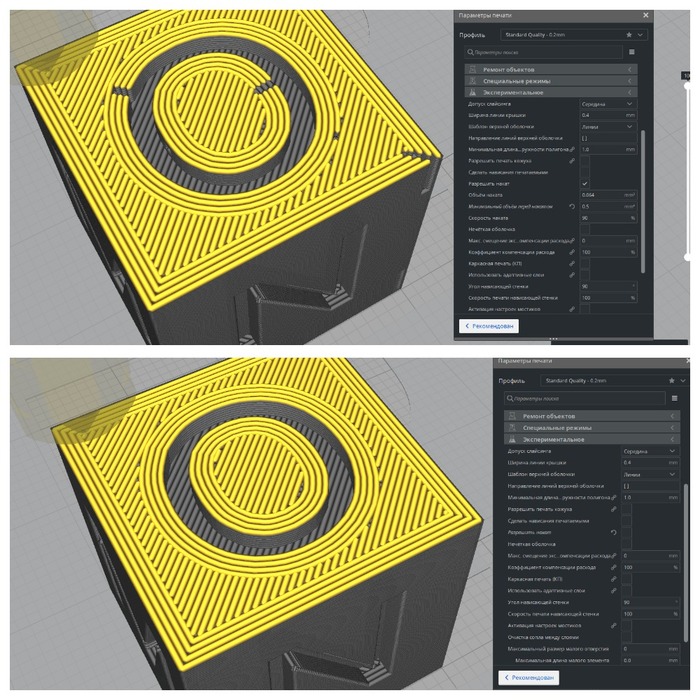

Так как я пользуюсь курой последней версии, там уже был преднастроенный профиль, который я и выбрал. очень долго я не могу понять, по какой причине кура через ж нарезает именно на этом профиле. Ответ нашелся вовсе не сразу в разделе экспериментальных настроек (очень хотел бы на этого человека выругаться!)

Настройка называется "накат". это некий аналог LA, только в слайсере. Для новичков это ничего не скажет, просто рекомендую эту функцию, найти, выключить, удалить куру и установить другой слайсер... Хотя хватит просто выключить.

Вторая же проблема:

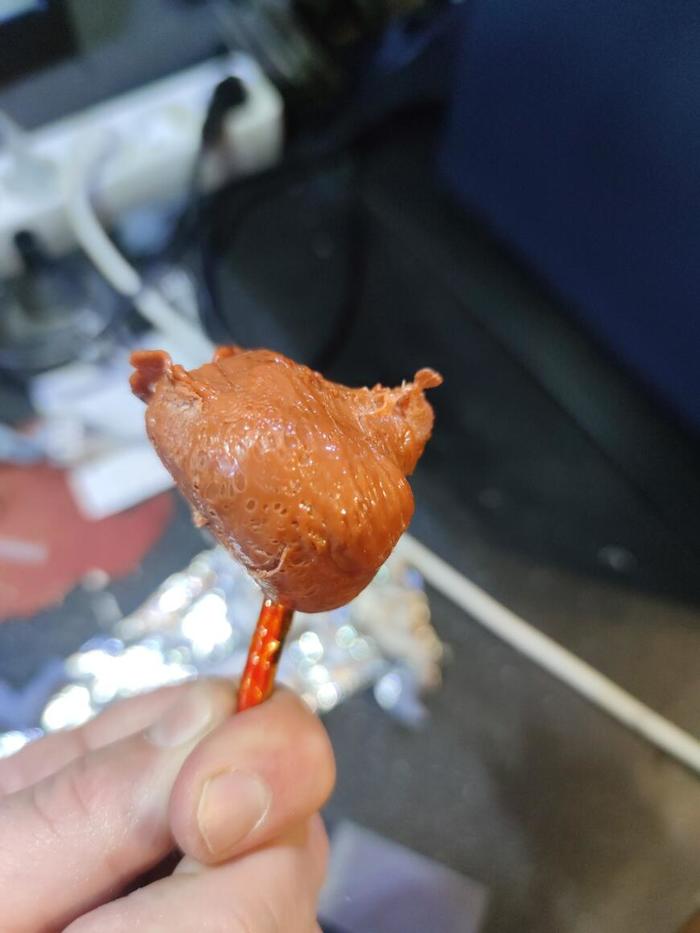

Ну как то вот так. Подозреваю что из за вышеуказанной функции случилось вот это. Как? Поднимитесь немного на верх и посмотрите как сделан обдув хотенда. Вот это вот закольцованное акриловое (наверное) чудо начало вбирать в себя пластик и делало это, пока принтер не выключился из-за неизвестной ошибки. Почему я думаю, что из за функции "накат", а не из за перегрева или других факторов? Потому что взяв профиль от другого принтера похожего размера (Hornet) та же модель с теми же настройками, за исключением этого самого наката, глюков не было от слова совсем.

Теперь же стоят обычные дуйки, хотенд был заменен на Volcano (почему бы и нет), Сопло обдува немного перемоделировал, что бы дуло куда надо и теперь все в полном порядке.

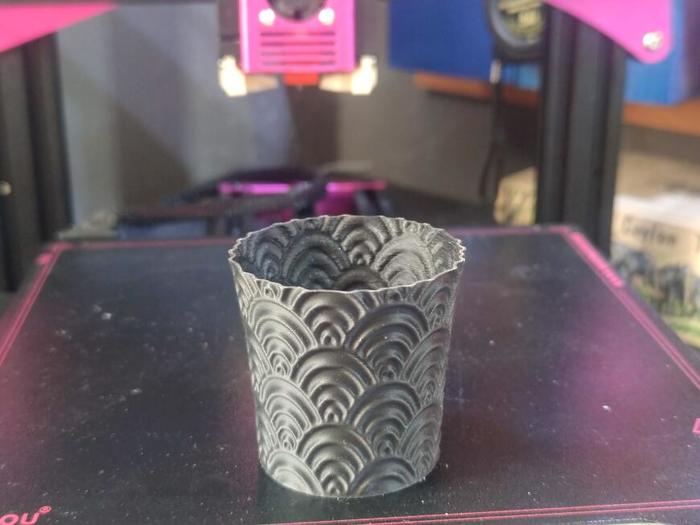

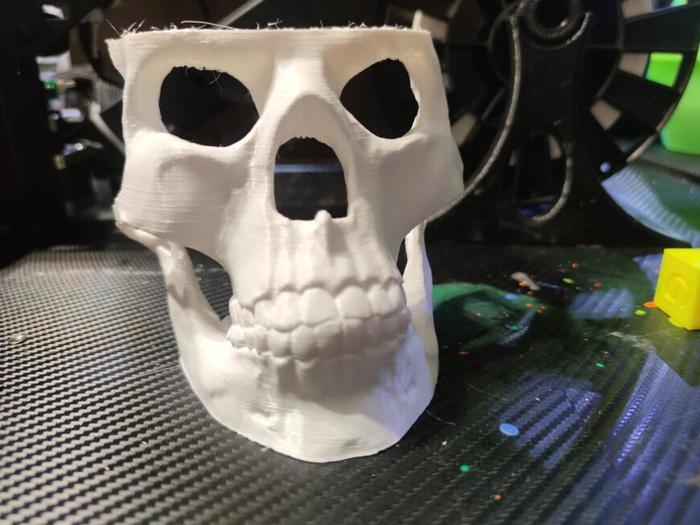

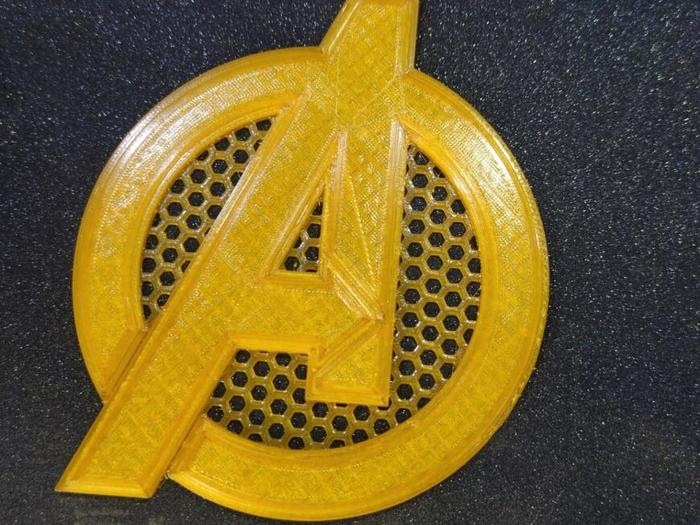

Ну а теперь самое важное - примеры печати:

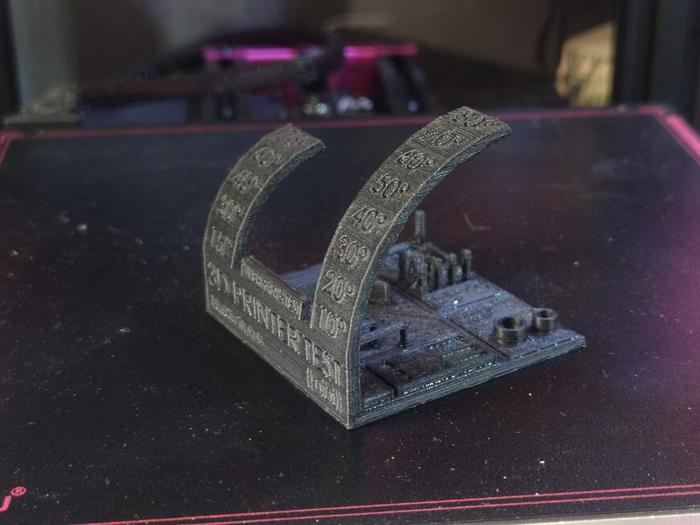

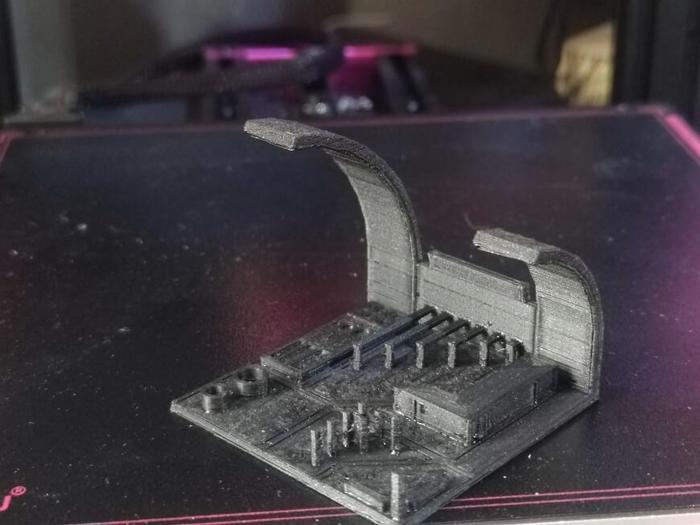

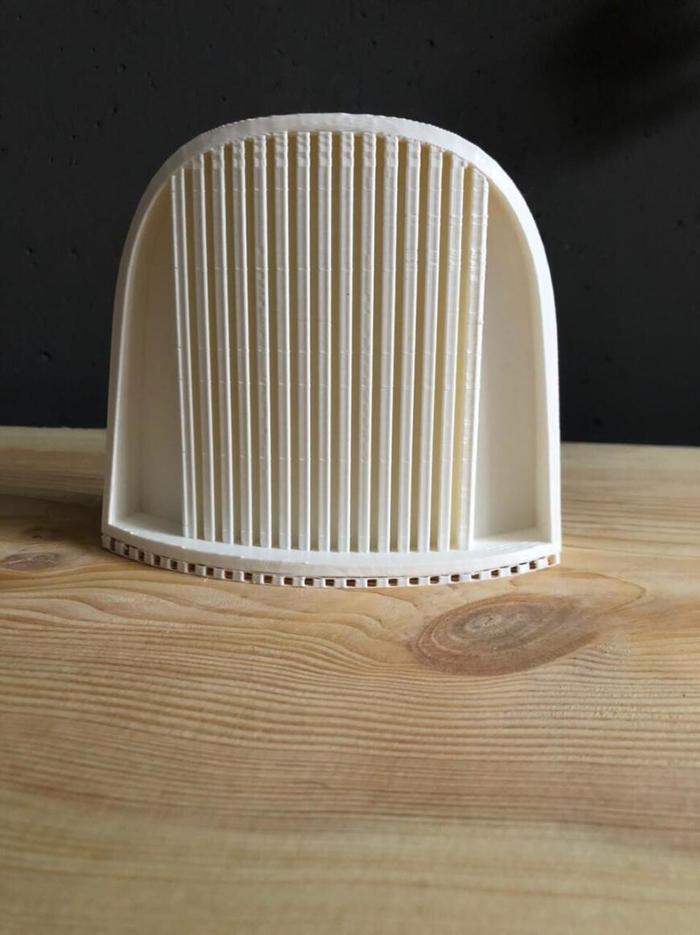

Внимательно прочтите комментарий. Данный тест был напечатан с очевидным косяком оси z (после был устранен), на стоковых настройках куры сразу после сборки принтера.

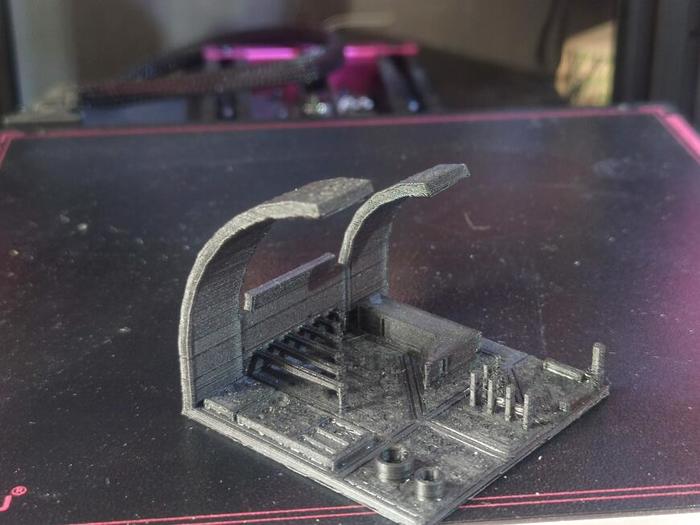

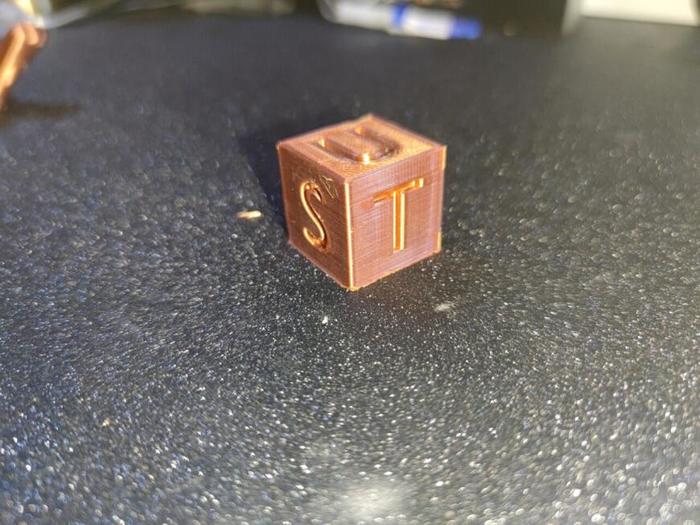

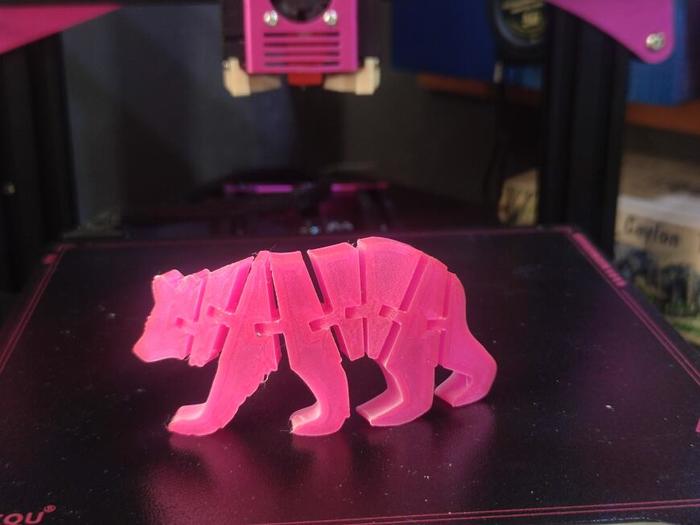

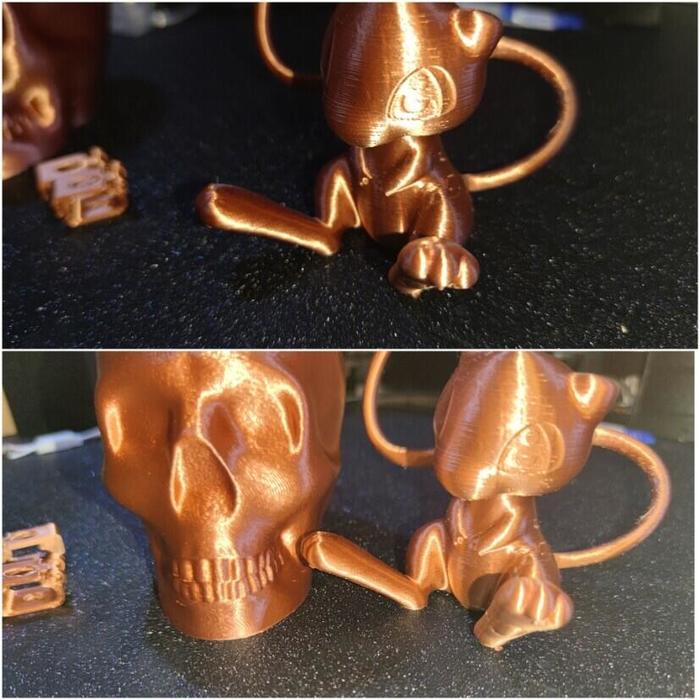

Все что дальше идет по возрасту от старшего

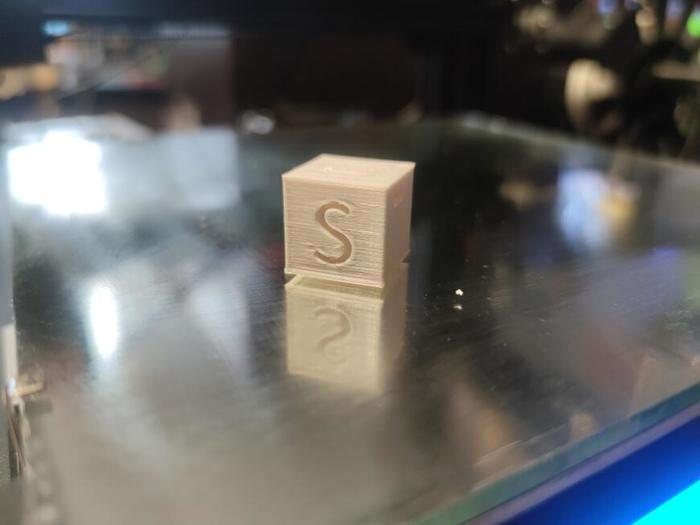

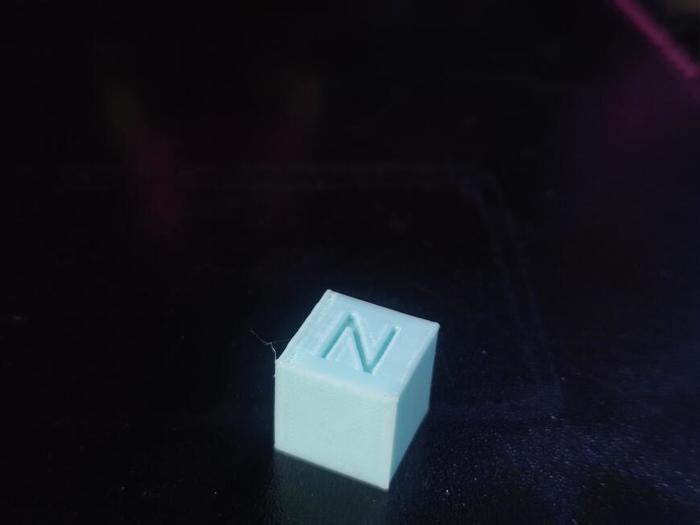

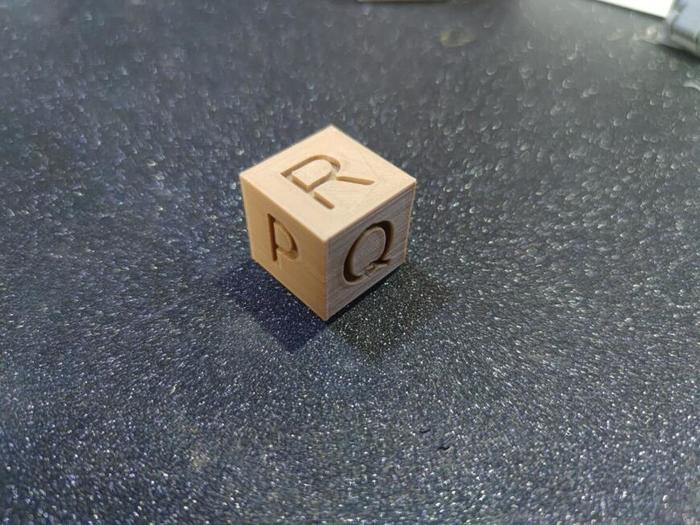

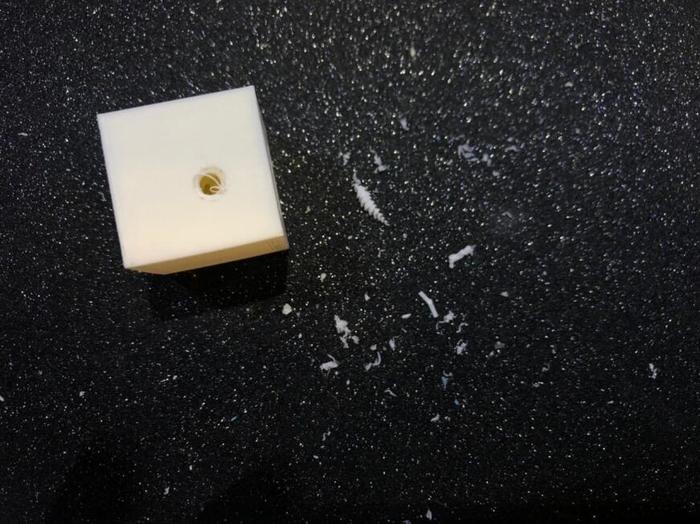

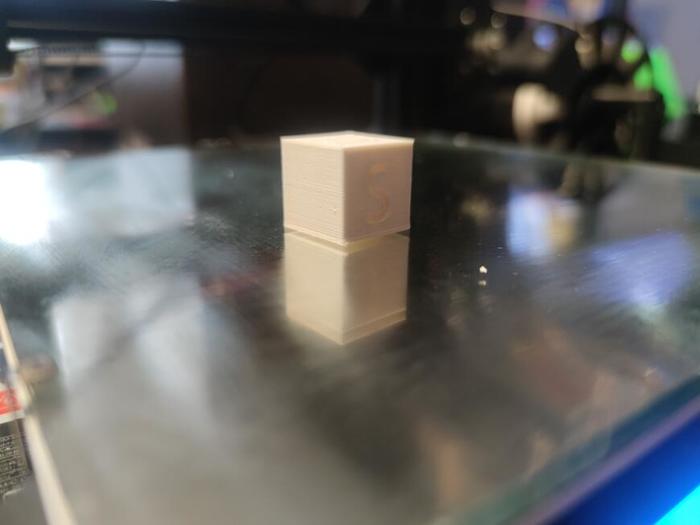

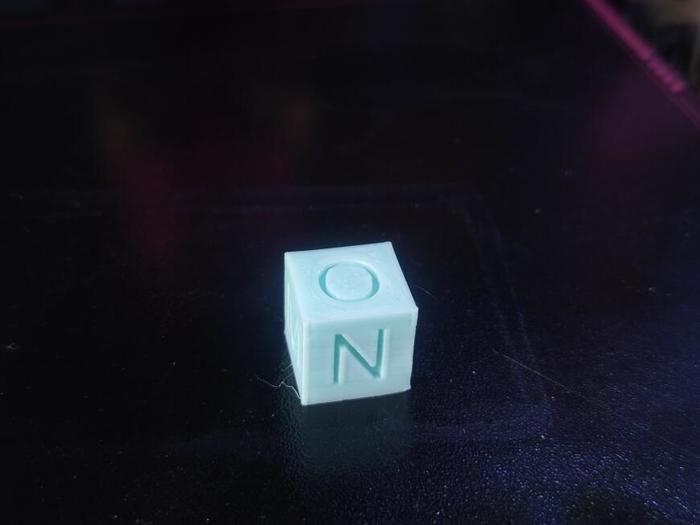

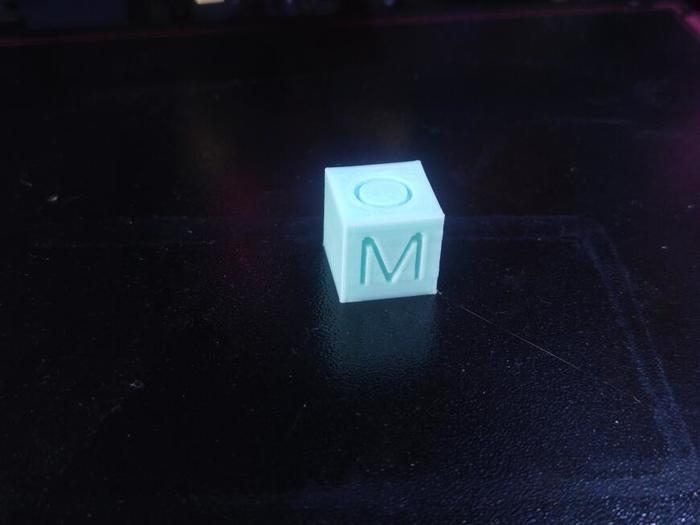

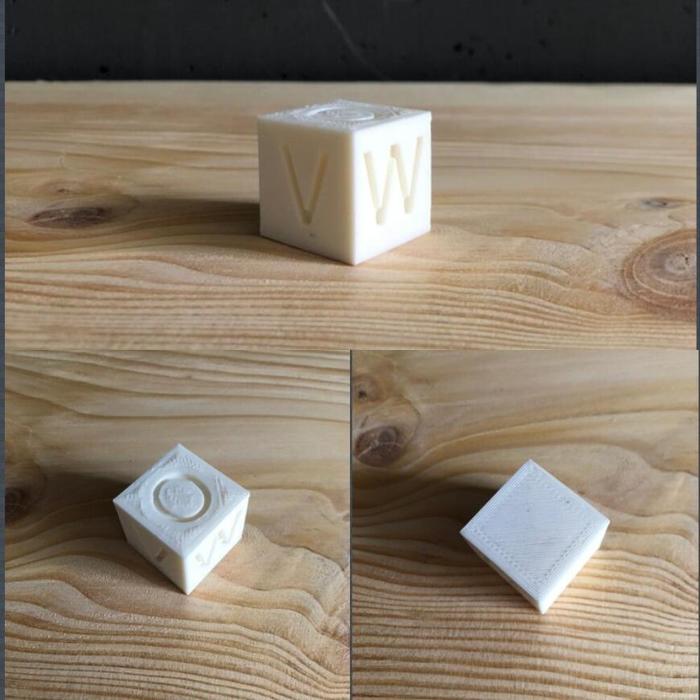

И напечатанный сегодня за час до написания статьи кубик (старый не нашел)

Скорость 80мм/с периметры 40. Пластик pla. Выводы сами. Я лишь скажу, что нет предела совершенству.

Про данный принтер ещё можно очень много рассказать. Но если коротко, то он удобный. Удобный в плане пользования, настройки, выведенным подключением bltouch (которое тут не пригодилось), тем же type С. Отдельно можно выделить великолепный металлический лист, что на столе. Модели липнут хорошо, снимать так еще проще. Лист этот двухсторонний, хотя одну сторону убить это надо прям очень постараться. Хотел бы сказать, что экструдер без регулировки прижима - плохо, но не могу. Ни одной проблемы из за этого не было. Хотя руки чешутся поменять.

В общем и целом - для меня это оказался почти идеал во всем. Некоторые огрехи были указаны в тексте, но они столь не значительны и быстро поправимы, что ими можно пренебречь.

Я надеюсь объяснил все популярно, если что, готов допилить статью, если будут вопросы.

Принтер рекомендую. Ценник позволяющий. В стресс тесте постоянной печати показал себя надежным. Да и чего ждать от BTT? надежно, качественно, функционально)

Спасибо за внимание, удачной печати и не хворать)

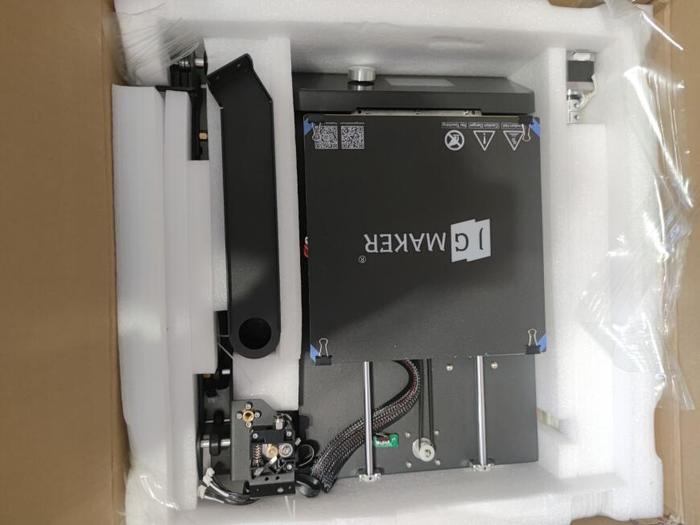

К коробке и упаковке я без претензий... почти. Видите огромную железяку на фото? это держатель катушки. Отдельная тема для бомбежки, но попозже.

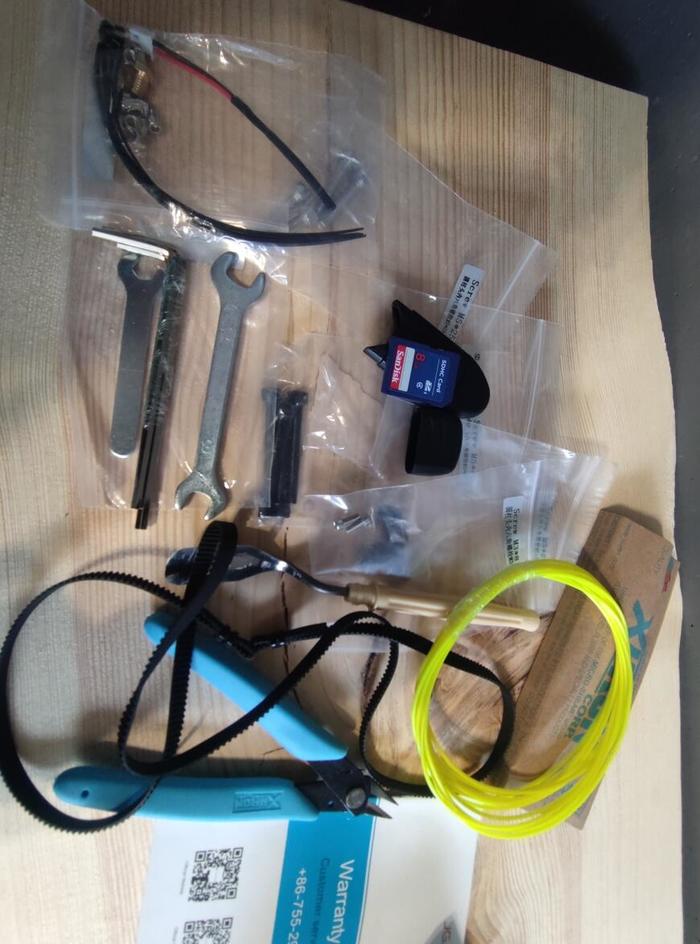

Тут несколько странно спорных моментов:

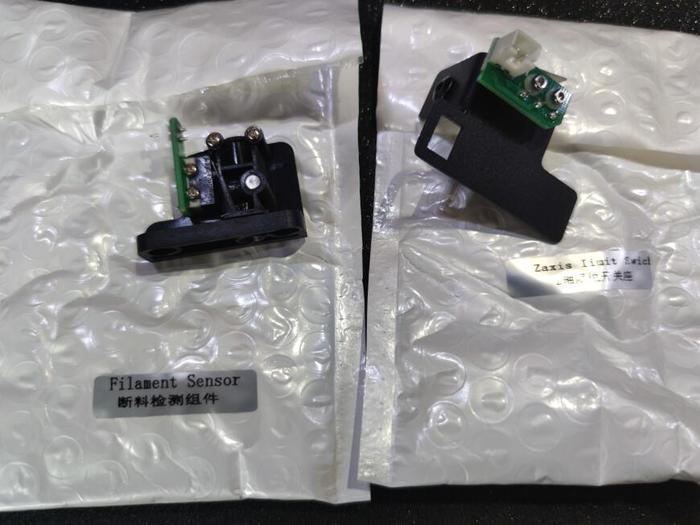

1. Зачем датчик окончания филамента и концевик оси z паковать в отдельные пакетики с пупыркой я не понял, но это в целом не плохо и не хорошо. Просто не понятно.

2. Удобный шпатель. Тут респект.

3. Флешка Sandisk тоже респект

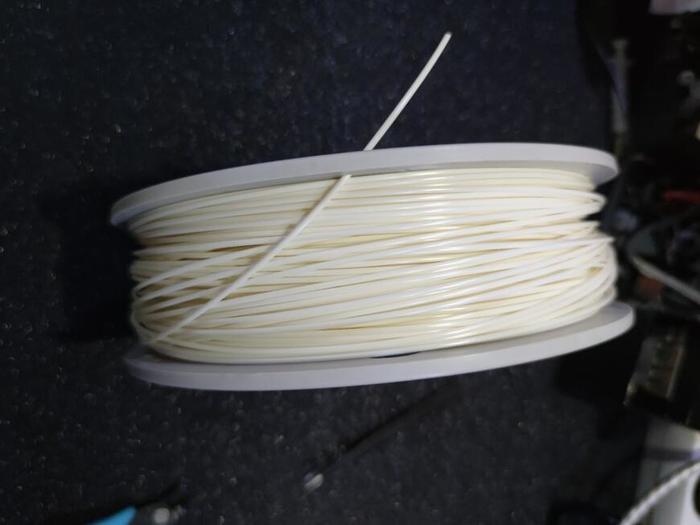

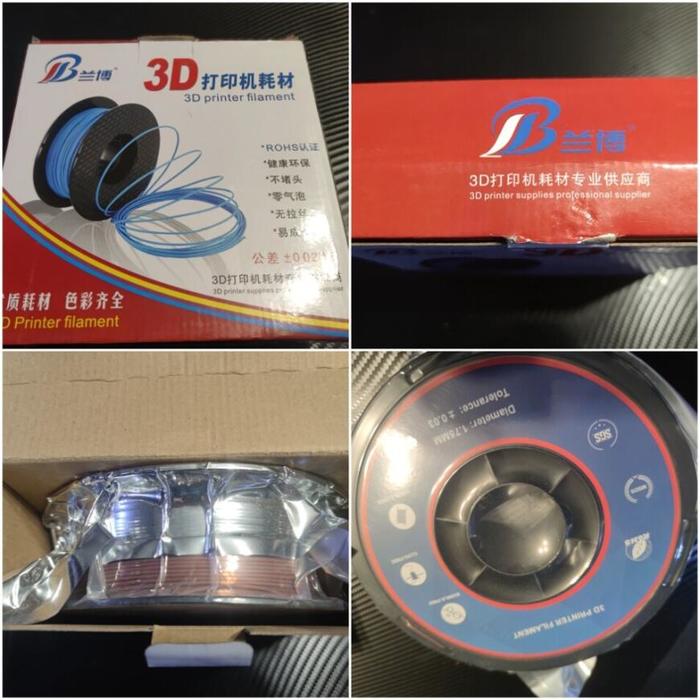

4. Филамент.... лучше бы не клали вовсе.

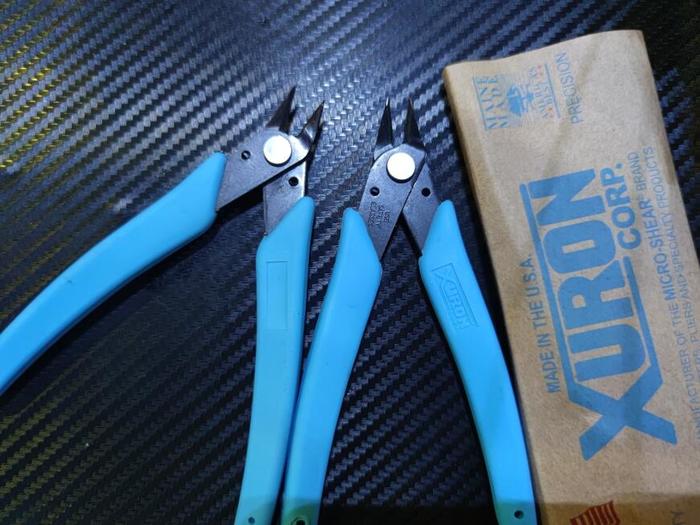

5. Ржачное. Надпись на бокорезах гласит - сделано в С.Ш.А.

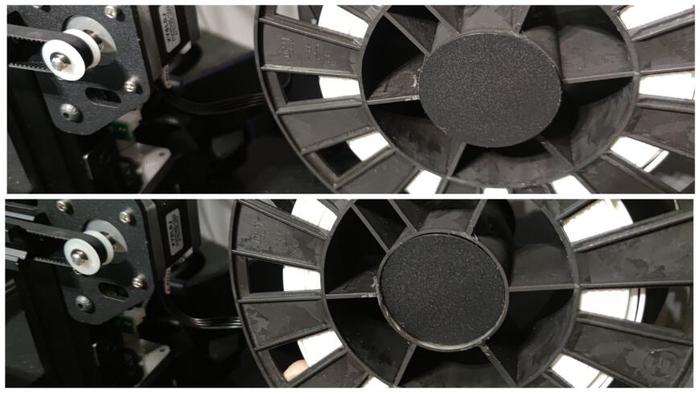

Поиграем в 5 отличий?)

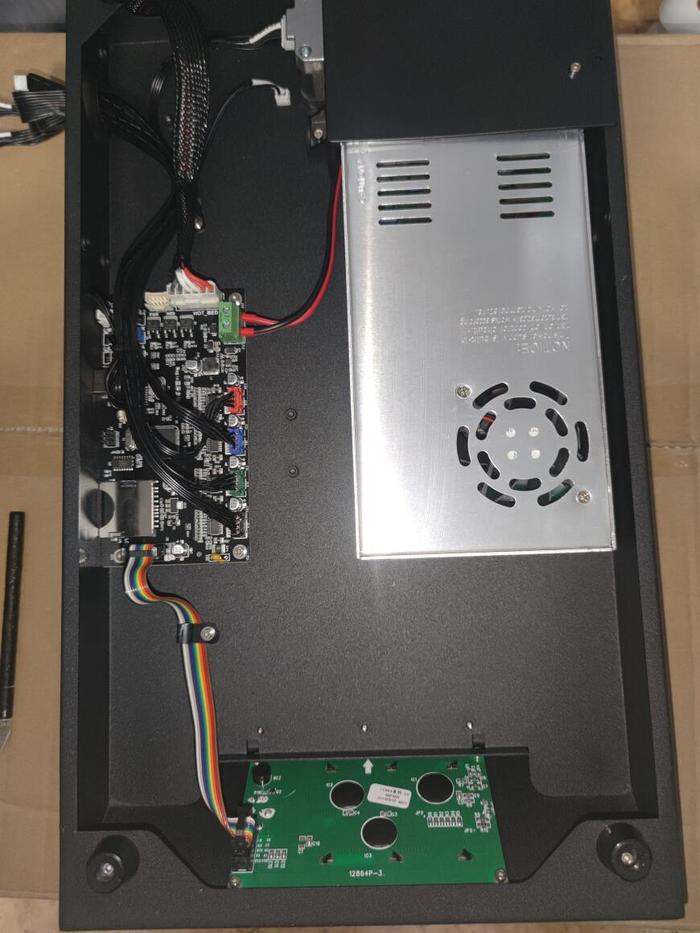

Места внутри на 2-3 такие внутрянки. Да, принтер бюджетный и и так далее, однако можно было бы перевесить все вперед и сделать чуть более все компактно что ли. Ну вкусовщина, ладно.

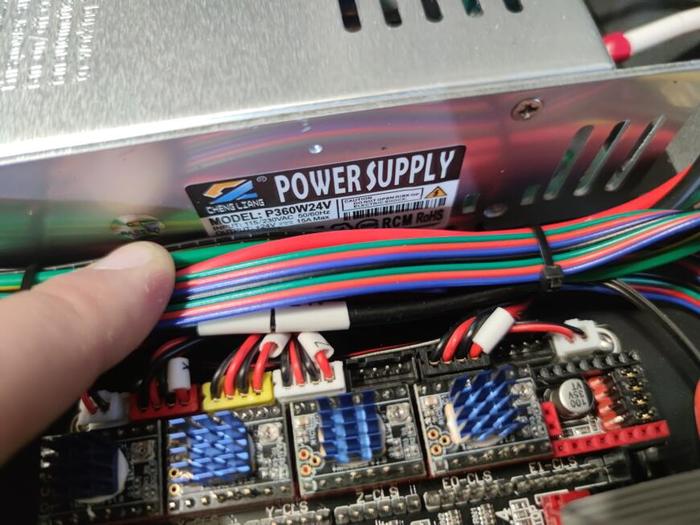

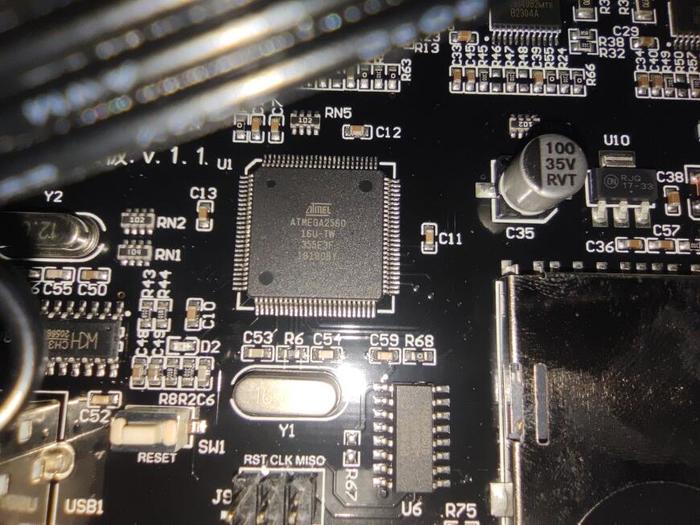

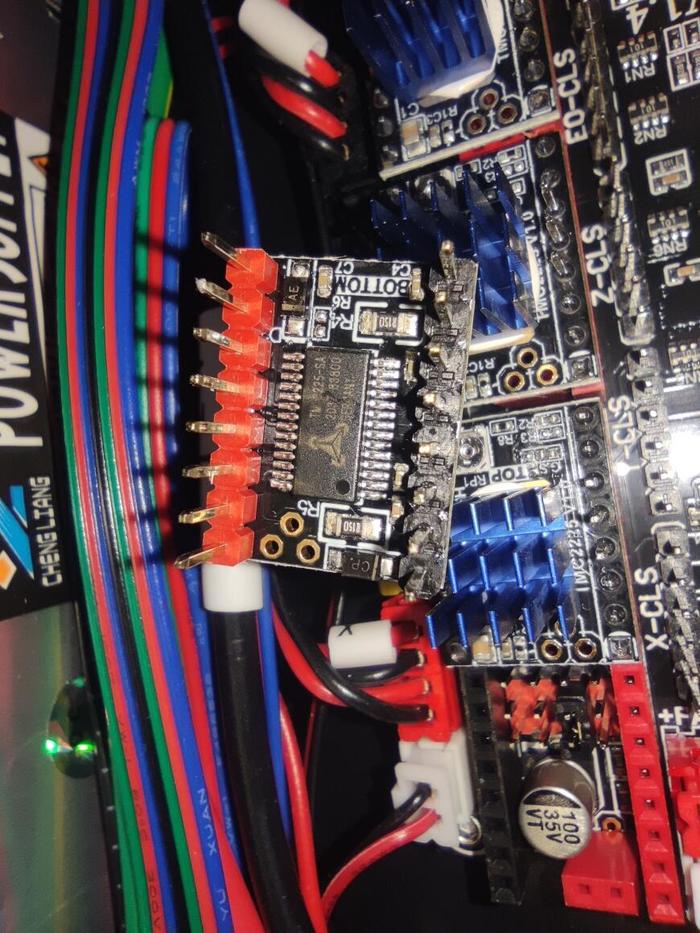

Я думаю видно что микроконтроллер atmega2560, а вот драйвера такие для меня - открытие. HR4982mte. Чуток полазил по интернету и понял, что данные драйвера были в моде 3-4 года назад. Я понимаю, что это малоустаревающая электроника, но все же. Так ещё и распаяные.

Теперь же ещё веселее. Jgmaker решили сэкономить на вентиляции подвала принтера. Как?

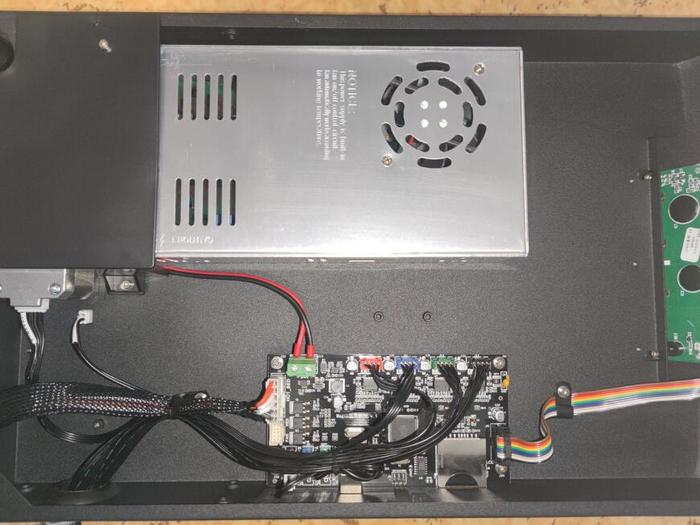

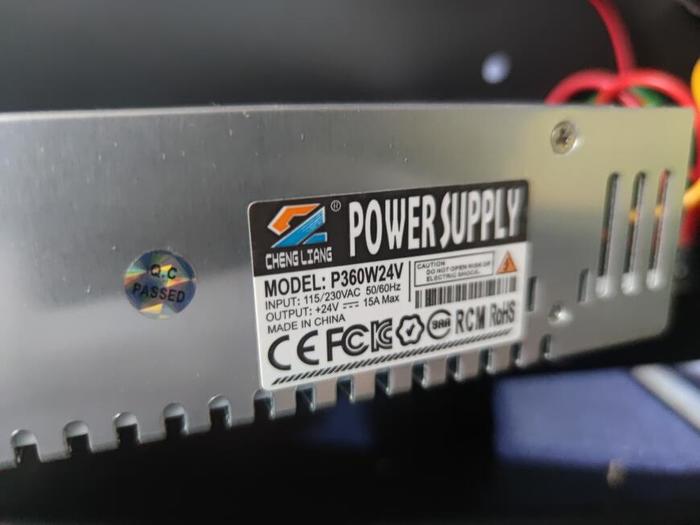

В принципе вот так. Крышки нет. просто никакой совершенно. С одной стороны класно, перевернул и все видно, только зачем, если в таком принтере нечего менять? Хочу отметить кстати вполне нормальный блок питания.

Вполне себе с запасом.

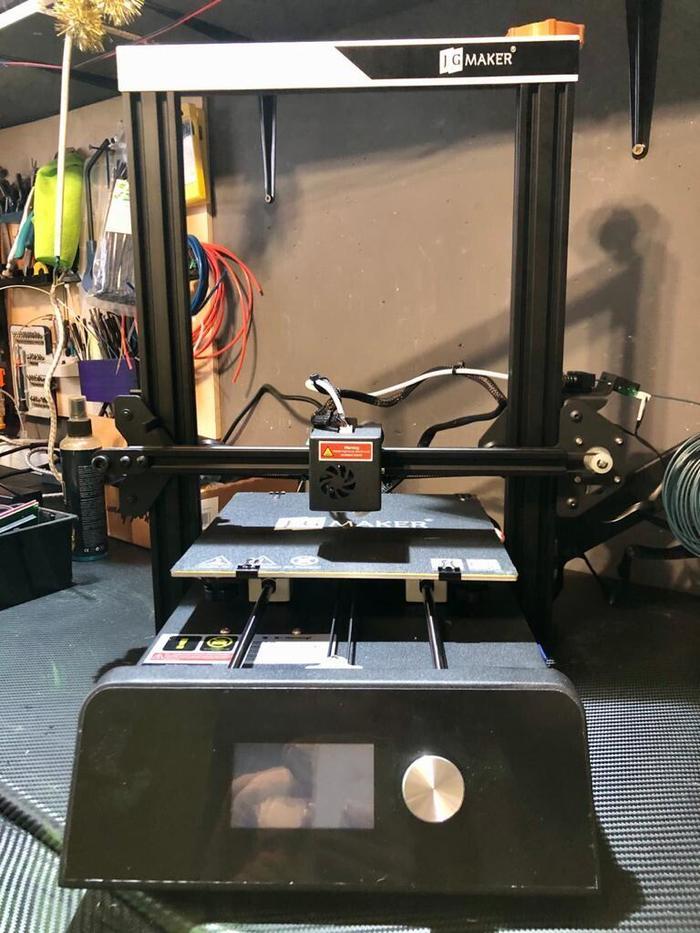

По итогу собранная конструкция выглядит как то так

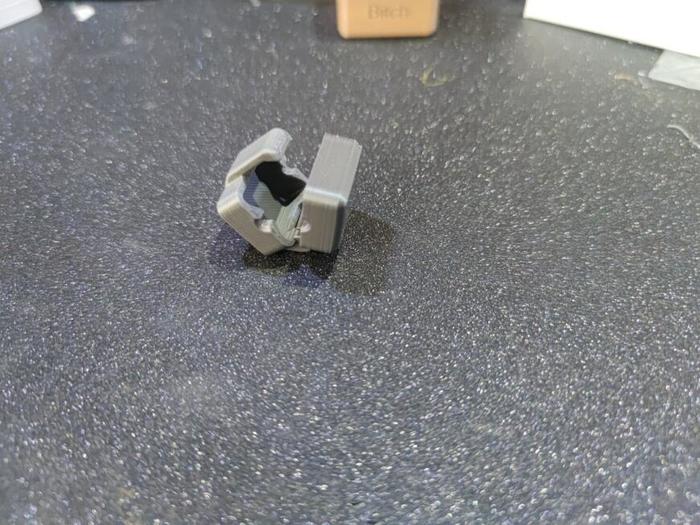

Верхушку на винт уже сам напечатал, впоследствии снял все равно. На самом деле стильненький внешний вид. Давайте немного обсудим это фото.

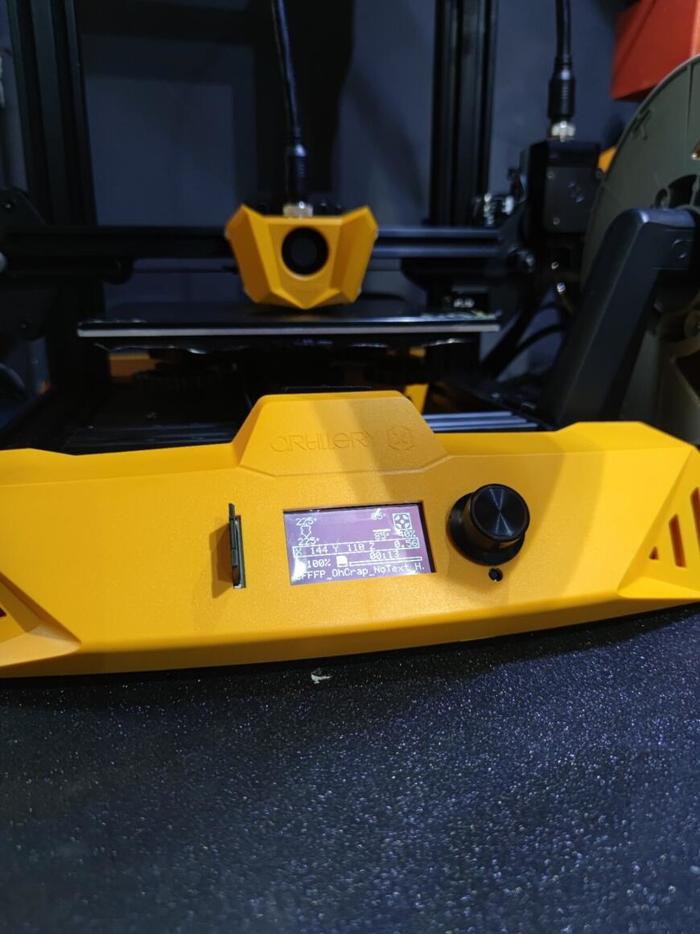

Большая и совершенно бесполезная передняя панель с мааааленьким дисплеем. Стильная ручка энкодера и симпатичная декоративная верхняя планка. Она не является какой то частью конструкции, просто декор, но красивый. Как по мне, принтер в общем выглядит очень достойно и радует глаз.

По механике что видим: стол бегает по валам 8мм на 4 подшипниках. Имеется натяжитель ремня для стола. Не самый удобный, но есть, что радует. На самом столе у нас 4 канцелярских зажима (в 2021 году то, как вам?) а вместо простой наклейки- наклейка на куске текстолита ( ну или какого то подобного материала). Это отдельный трындец, но тоже чуть позже. Теперь что по оси x: есть натяжитель, это хорошо, Достаточно легкая голова (не взвешивал, но по ощущениям прям пушинка), шкив не металлический!( скорее всего из капралона, но можете меня поправить) и еще одна интересная штука- отсутствие эксцентрика на каретке оси х.

Решение работает! Так что тут без претензий. за обдув модели отвечает кулер 4010 в количестве одной штуки с неплохо направленным соплом кстати. Вот пока по механике я закончу, специально пару моментов пропущу. Перейдем к примерам печати:

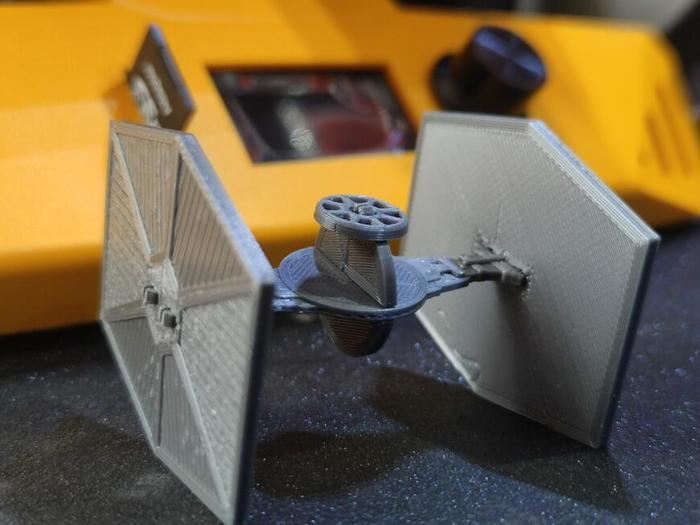

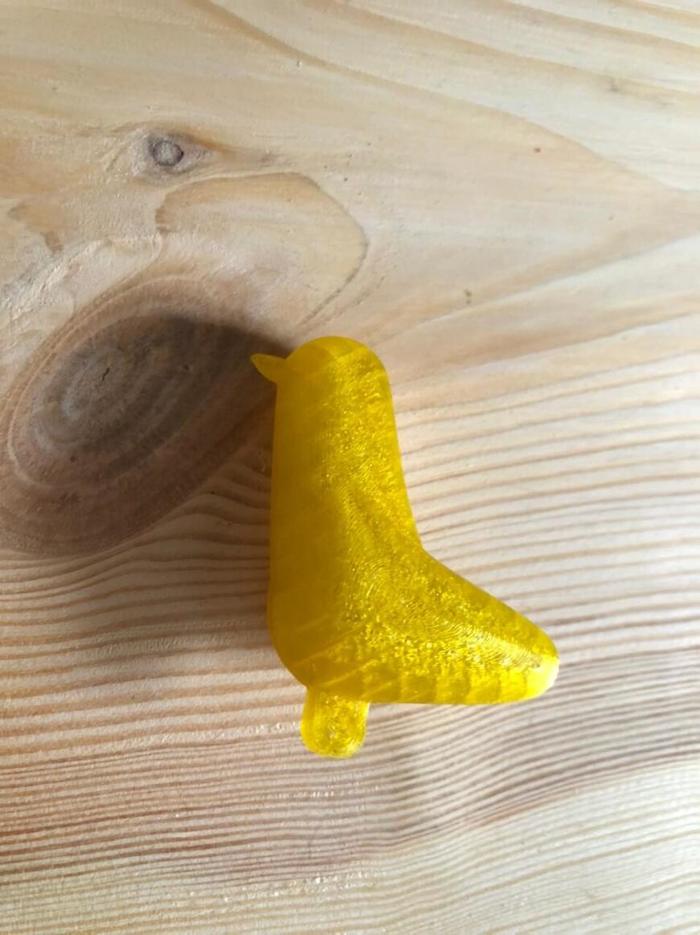

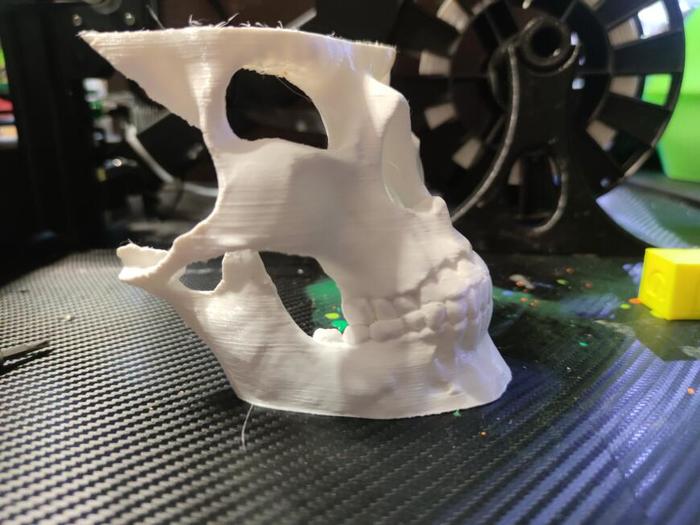

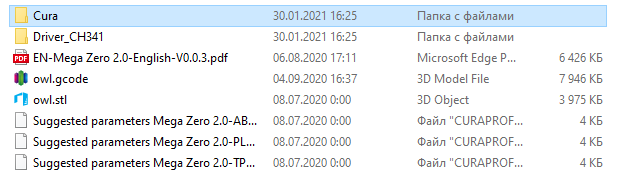

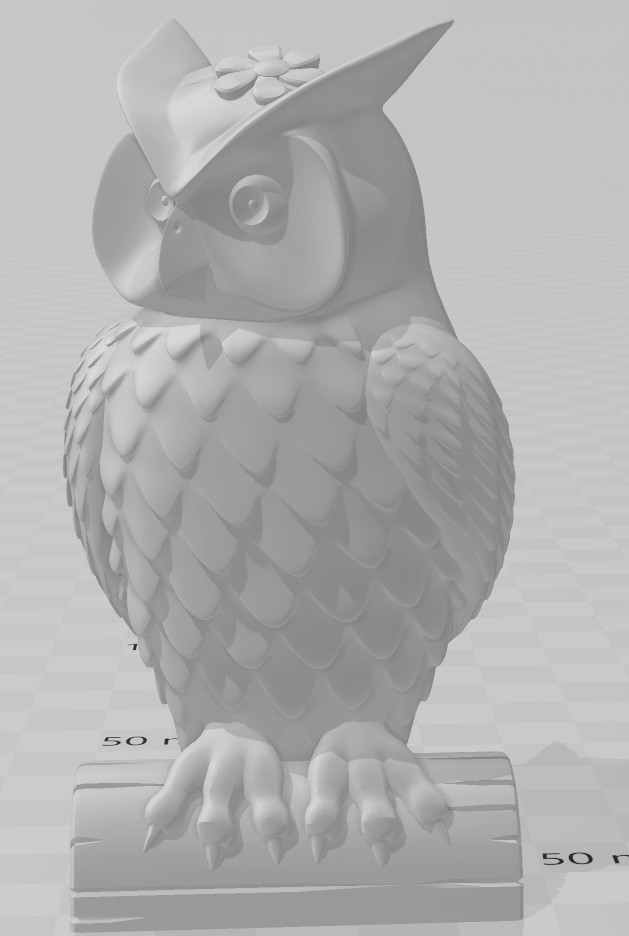

Данная моделька была уже на флешке, ну и как обычно фиг знает, что там за настройки, так что просто идем мимо.

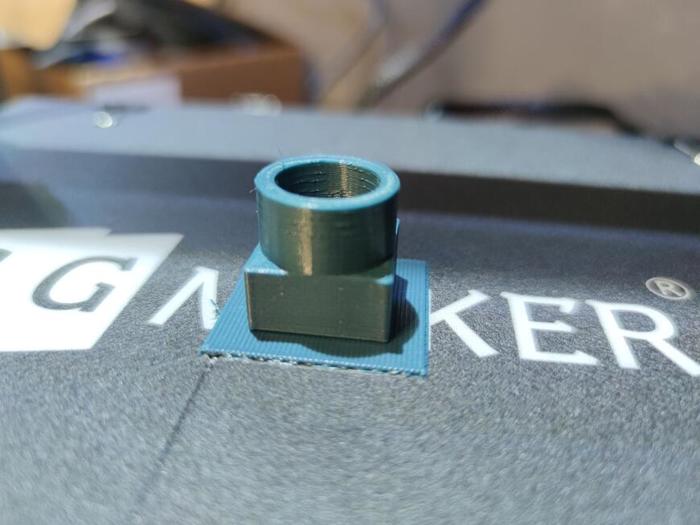

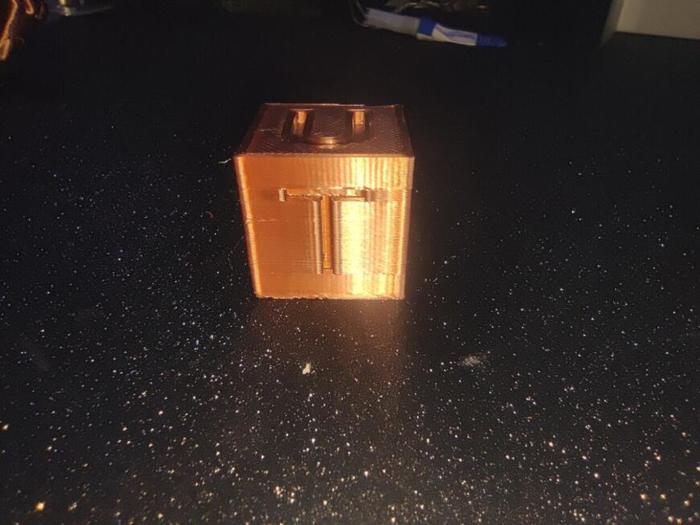

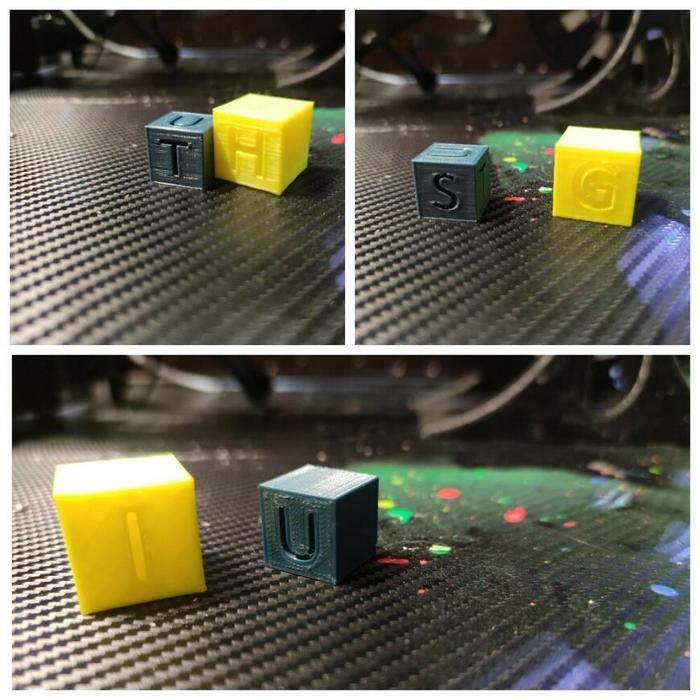

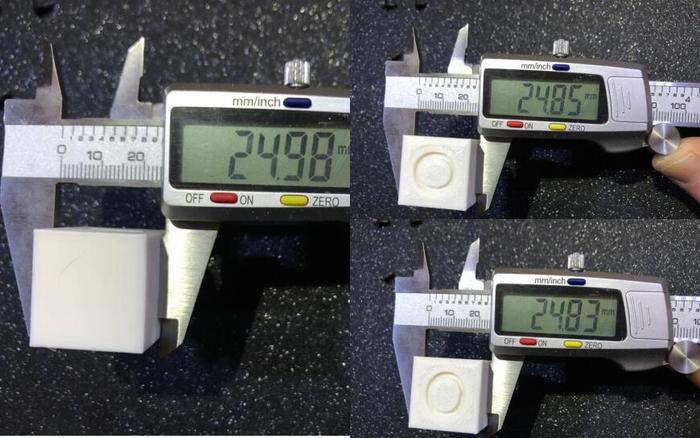

Кубики 20 и 25 мм отпечатались нормально. Не супер, ну а чего собственно ждать. Подумал о модельке побольше. Слайсер показывал печать на 80мм/с время окончания около 15 часов. но у принтера были совсем другие планы....

Подача прутка просто прекратилась. И вот началось самое интересное. Переходим к самым критическим решениям, которые не работают:

1.

Пластиковый экструдер без регулировки прижима в данном принтере не работает. Под замену, благо это не дорого. Тут еще и другая беда рядом. Датчик окончания филамента сделан под углом. Хоть и не большой данный угол, но pla пластик там при простое и ломается. Раза два ломался при печати.

2.

Впервые в моей практике. Катушка пластика (производство Россия) не то, что бы с трудом, а скорее с молотка влезла на держатель катушки. Я этим пластиком пользуюсь чаще всего, по этому у меня прям тут проблема. Не самое критичная часть, болгарку в руки и поправить можно.

3.

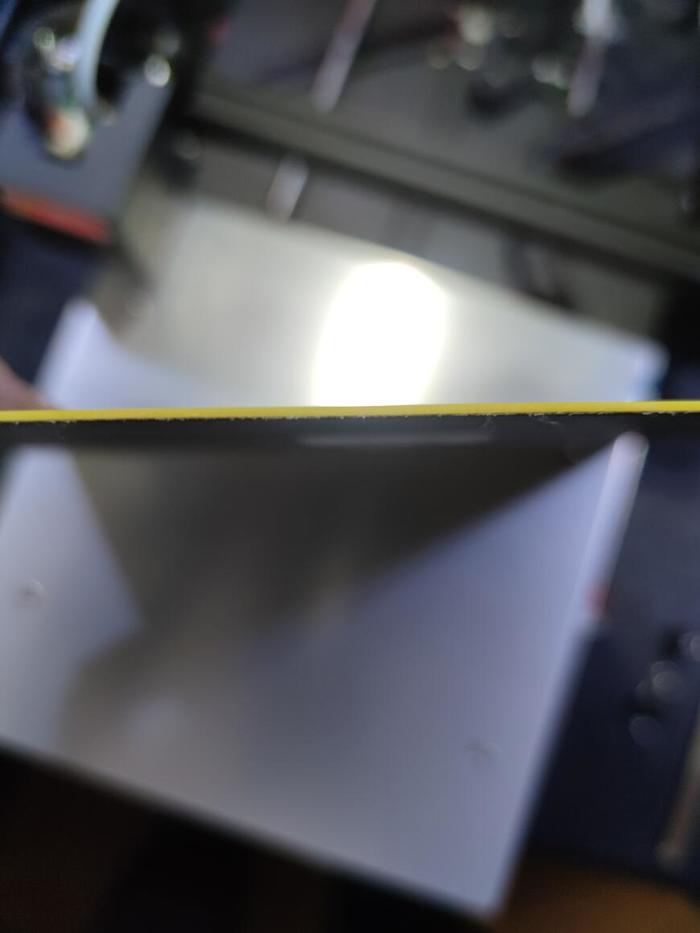

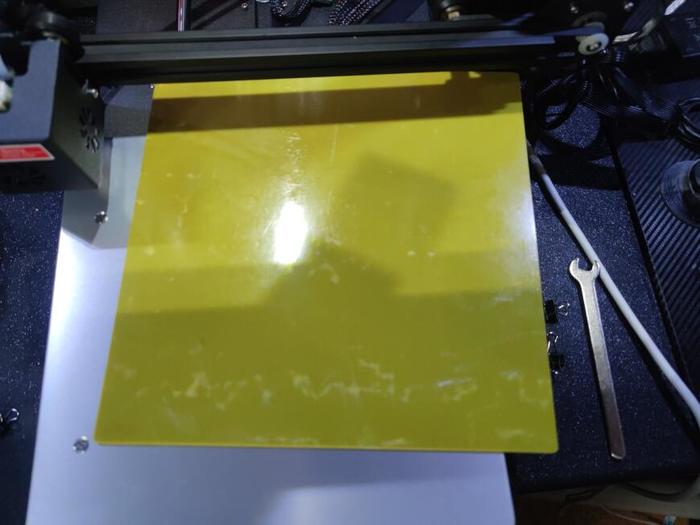

В какой то определенный момент данный "столик" был выгнут при нагреве почти в блюдце. И это при том, что я его использовал только для PLA пластика. Как я уже сказал, я не знаю, что это за материал, но для стола 3д принтера данный материал не подходит вообще.

Что с принтером теперь теперь:

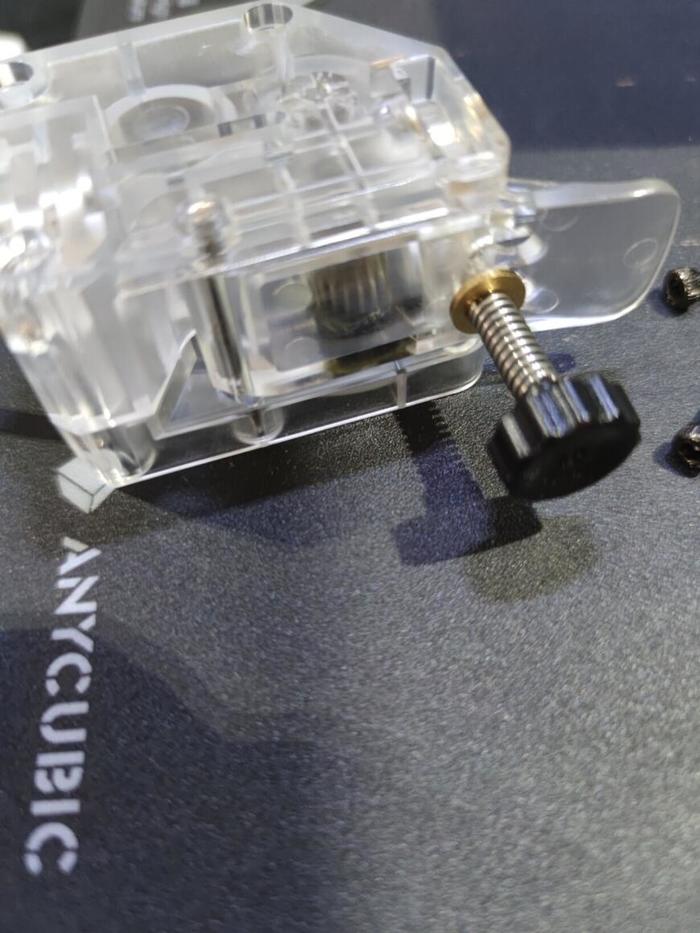

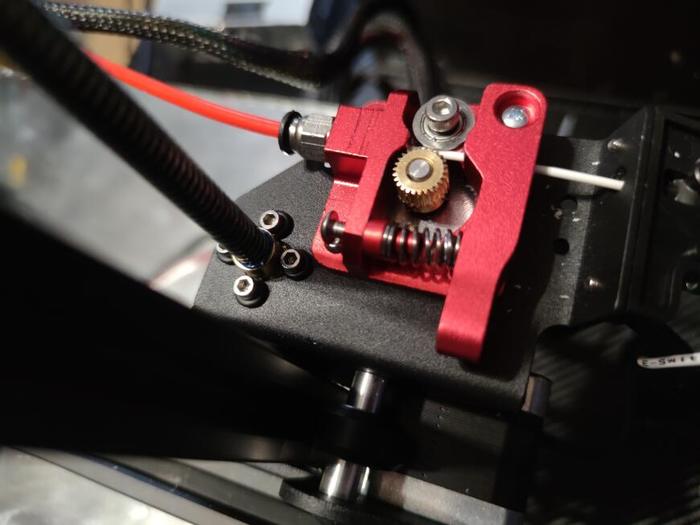

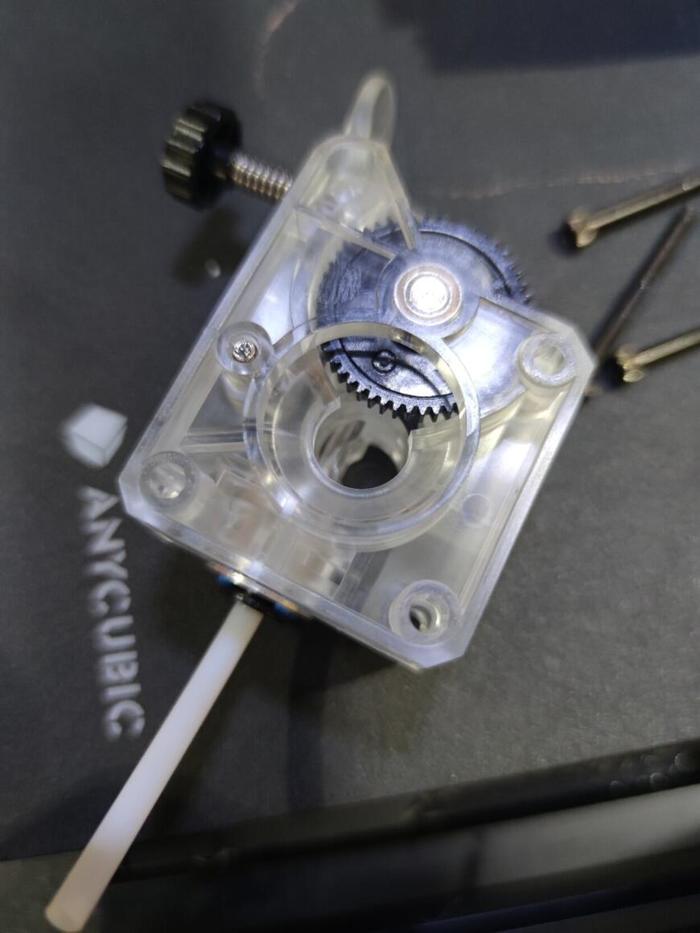

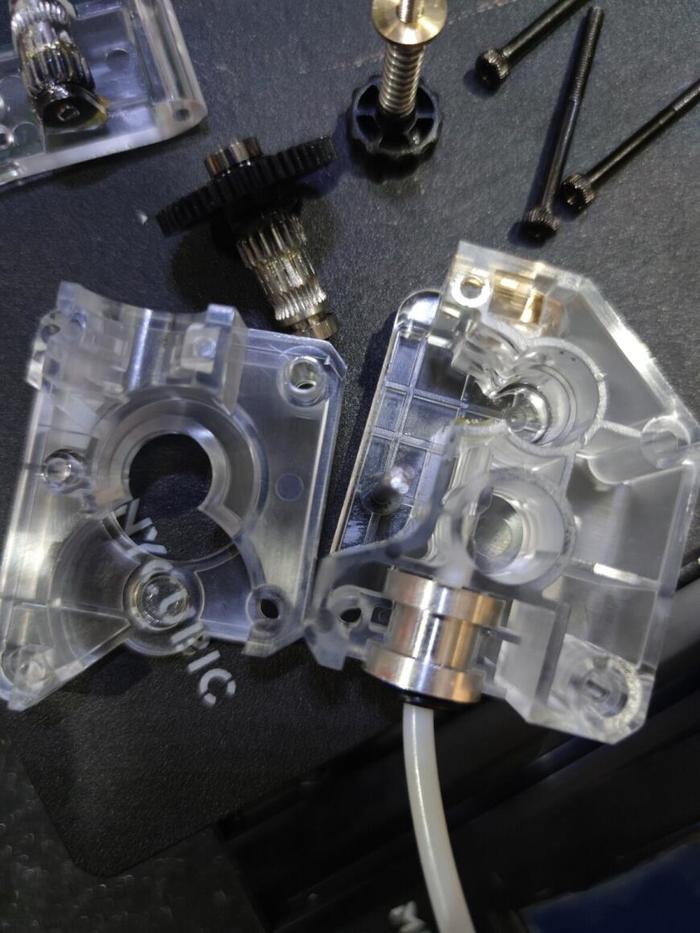

Цена модификаций : 700-900 рублей. Было положено зеркало и заменен экструдер с возможностью регулировки. Был заменен фитинг, так как после замены фидера с нормально подачей он не справился и я вытаскивал не слабую пробку из хотенда. Кстати термобарьер там сквозной (тоже ни разу не плюс). Были куплены и установлены человеческие зажимы под это самое зеркало. Ну а теперь к итогу:

Итоги : На данный момент это первый мой принтер из уже многих, на котором лежит обычное зеркало и оно лучше заводского решения. Станок кстати не очень громкий, и не раздражает из соседней комнаты. Фидер понятное дело стоковый выкинуть и забыть как страшный сон. В остальном же он не может ничем похвастаться, кроме как отличным внешним видом. Все уже опробовано и отработано многими подобными решениями и как бы в эту цену можно посмотреть на мега зеро 2.0. Да, при нормальной настройке и сборке + пару улучшений агрегат будет работать отлично, но я считаю, что китайцам из jgmaker стоит сэкономить на внешнем виде, но доделать свой аппарат до состояния отпечатать хотя бы пару кг пластика из коробки. А я же принтер продам, как только доведу его до ума, тем более что остались какие то мелочи. Хотя вы можете свалить все на мою кривизну рук))) я оставлю ссылку для ознакомления с сайтом производителя. Рекомендую глянуть, так как производитель известен мало и больше рассчитывает на коммерческие 3д принтеры. Вот тут

Спасибо всем за внимание, хорошей печати и не хворать)

Многие, в том числе и я, скажут, что дизайн головы слизан, ну например у Tevo или ещё кого. Да, так оно и есть, и по большому счету, если это работает, то почему бы этим не пользоваться? Тем более, у китайцев понятие "плагиат", в принципе,  очень странное. Не вдавался в подробности, опять же, мы же тут про принтер.

Быстренько в коробку и допы

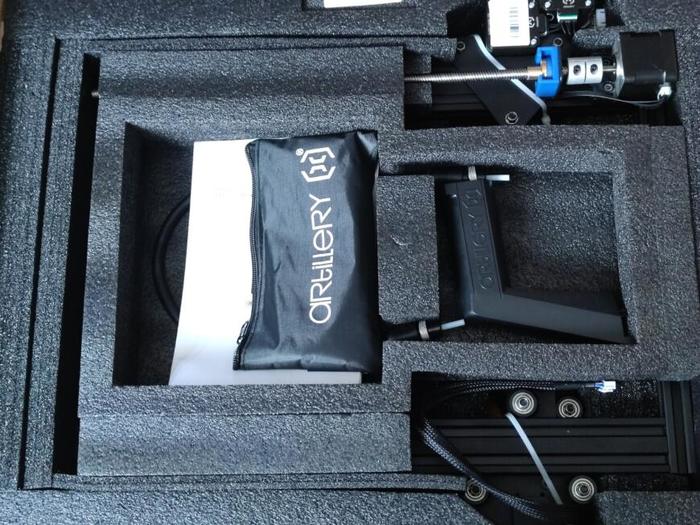

Классическая для арты сумка, в которой лежит куча всякой мелочевки

Флешка трансформер)))

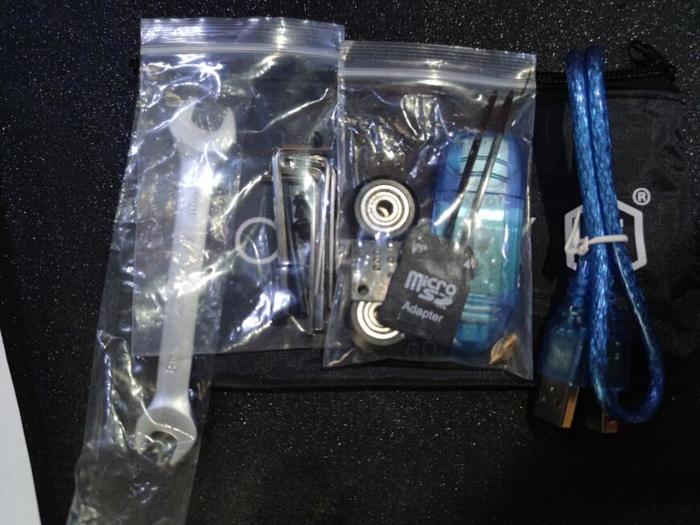

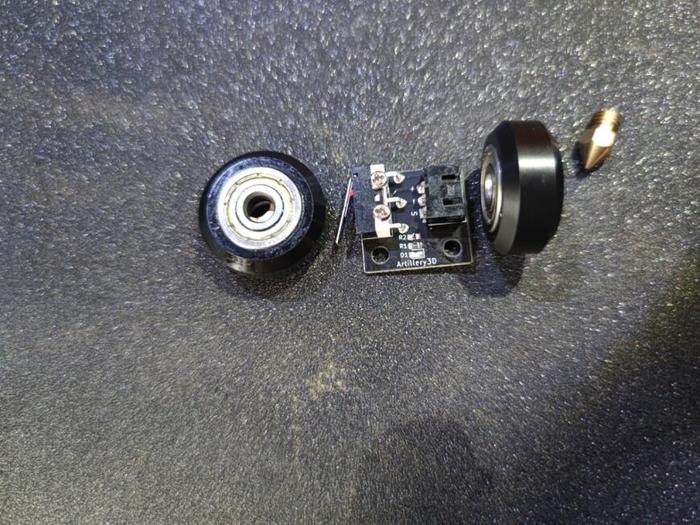

Два запасных колеса, концевик и сопло. Провод, ключи и винты -  это само собой. Как я знаю, artillery - единственный производитель, который мне встречался, который кладет запасные колеса в комплект. Genius и Sidewinder мне приезжали с одним колесом. И, как можно заметить, концевики тут механические.

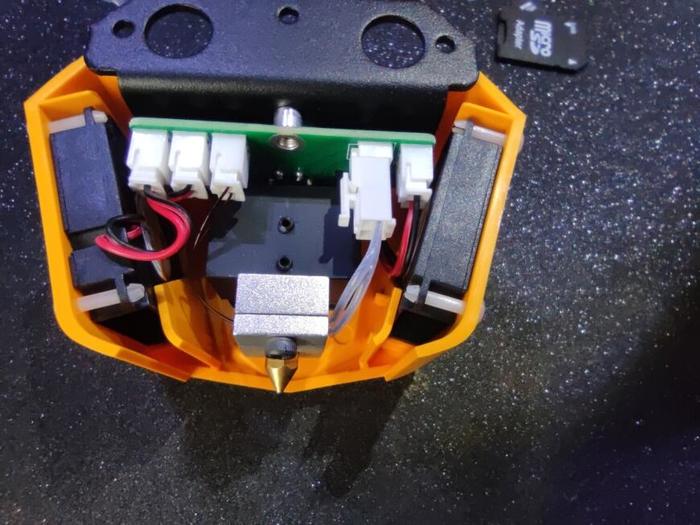

Вот тут пока остановимся не на долго. Во первых очень странный и достаточно мелкий радиатор, во вторых явное изменение - хитблок теперь e3d. В третьих - как по мне, очень удобно расположена коммутационная плата. Если что, все снять удобно. Дальше

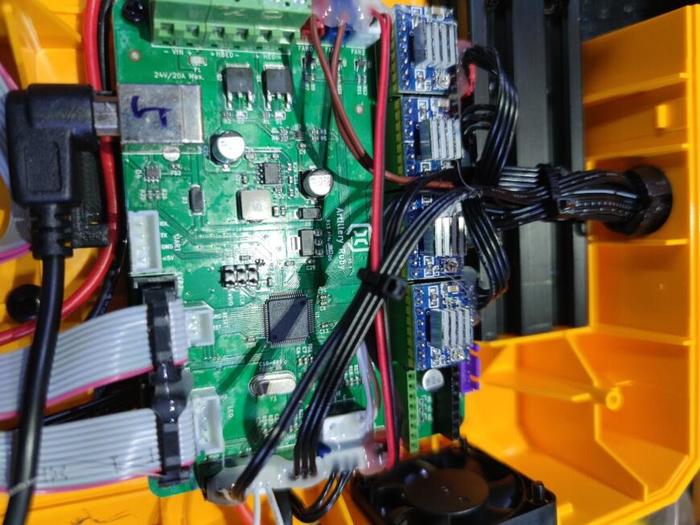

Плата теперь своя, плохо или хорошо, - судите сами. Драйвера FS31W01 (клоны TMC 2100), Микроконтроллер STM32.... Отдельно хочу сказать про драйверы. Мой Artillery Sidewinder пашет уже около года. Драйвера не менял, и единственное, когда у меня был замечен сбой, это когда драйвера прилично так перегрелись. Он стоит в термокамере и при печати абс, там достаточно высокая температура. А я забыл на ту печать включить доп. обдув. Однако драйвера ни у кого из них мне менять не пришлось.

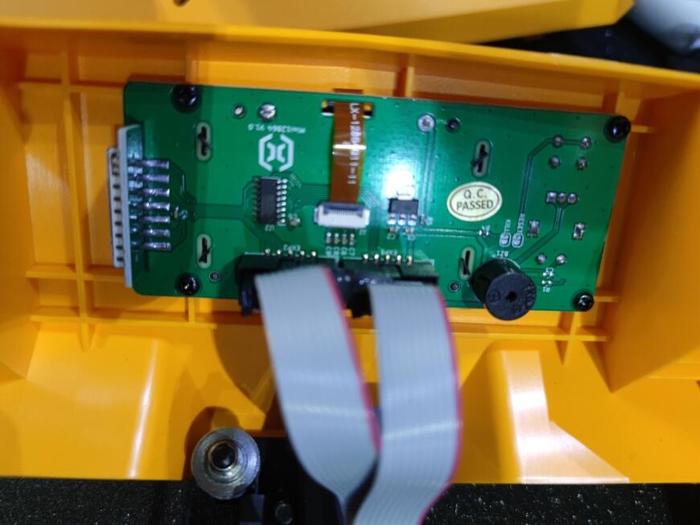

Просто экран, тоже фиг пойми, но свой. Не считаю это важным параметром.

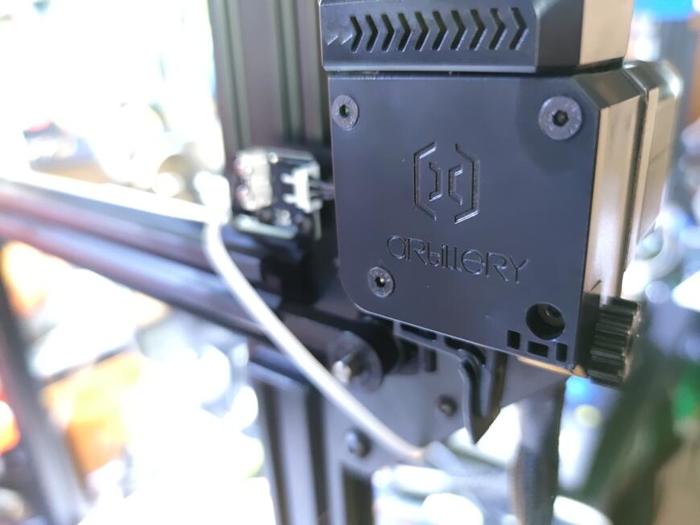

Немного переделали они и внешний вид фидера, плюс сделали систему подачи типа боуден. За фидером расположена плата коммутации, которая присоединяется при помощи пучка обжатых в разъем проводов

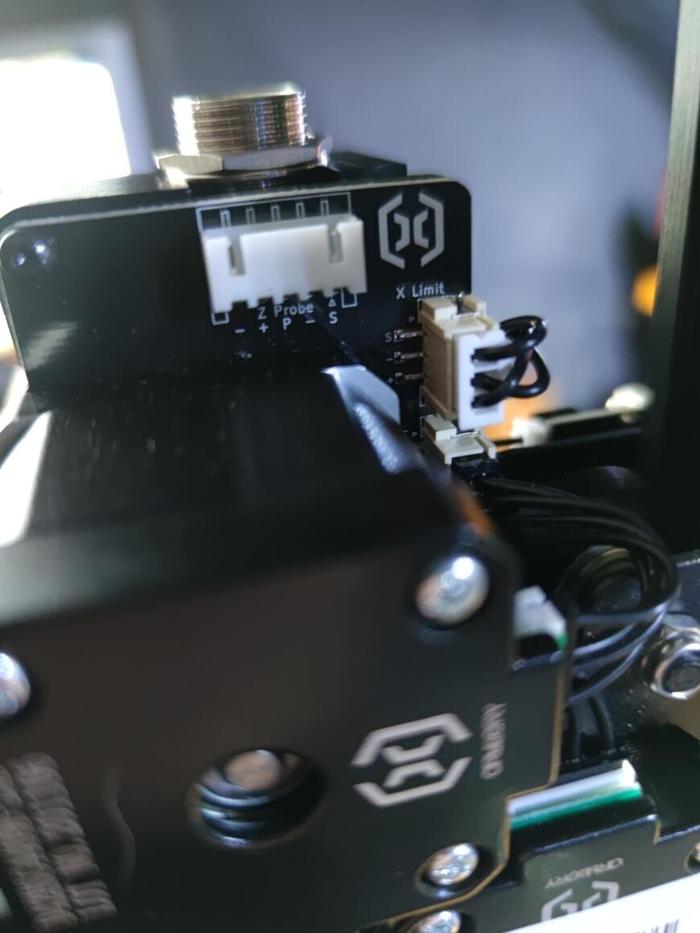

На данный плате изначально выведены пины под bltouch

Но он тут вообще не сдался. Потом расскажу почему.

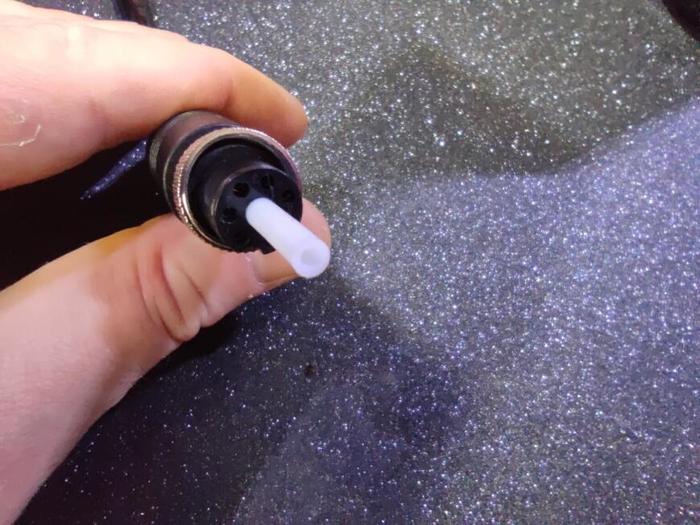

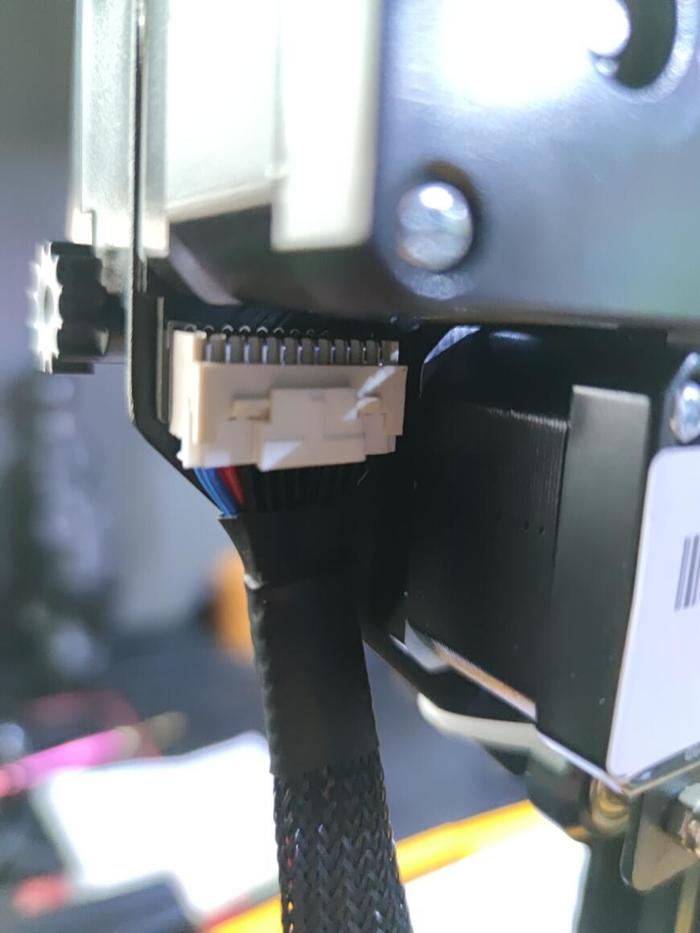

Плата коммутации подключается при помощи вот такого кабеля к голове станка. И вот тут я уже слышал очень много споров по поводу трубки внутри. Мол надо же ее менять и так далее. Нет, не надо, хотя такая возможность есть - она вытаскивается. Термобарьер в принтере стоит с интегрированной тефлоновой трубкой, так что конец трубки, что в шлейфе, максимум нагревается до 60-70 градусов. На счет температуры - это предположение, но 100% не выше 100, что для трубки не температура вообще. По этому логично предположить, что для печати обычными пластиками, типа pla и petg, данное решение за глаза удовлетворяет. Флексами на боудене печатать смысла не много, а ретракт увеличится не так уж критично.

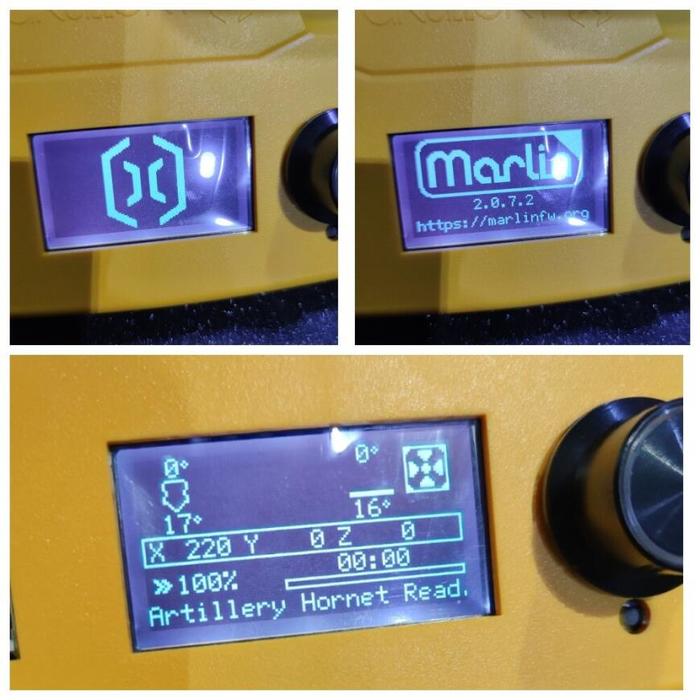

Экран работает, не тупит и управляется нормально. Что ещё нужно от самого экрана?

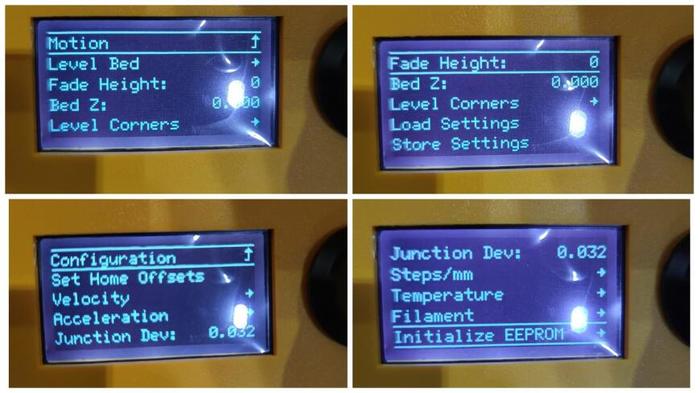

Теперь о важном. О прошивке. Помните я говорил, что нет необходимости в bltouch? Так вот. В прошивке предусмотрена возможность снять карту кривизны (высот?) в режиме "ручками" по 9-ти точкам. При чем это настолько удобно реализовано, что времени это занимает совсем ничего, а результат надолго (в идеале).

Два фото сверху касаются настройки стола как раз. Сначала калибруется стол по углам, потом докалибровывается по тем самым 9-ти точкам.

Вторые два фото связаны с возможностью изменений в настройках. В принтере все открыто и поменять можно все что угодно без каких либо проблем. В крайнем случае все можно сбросить, или же прошить принтер, благо производитель выложил прошивку на офф. сайте.

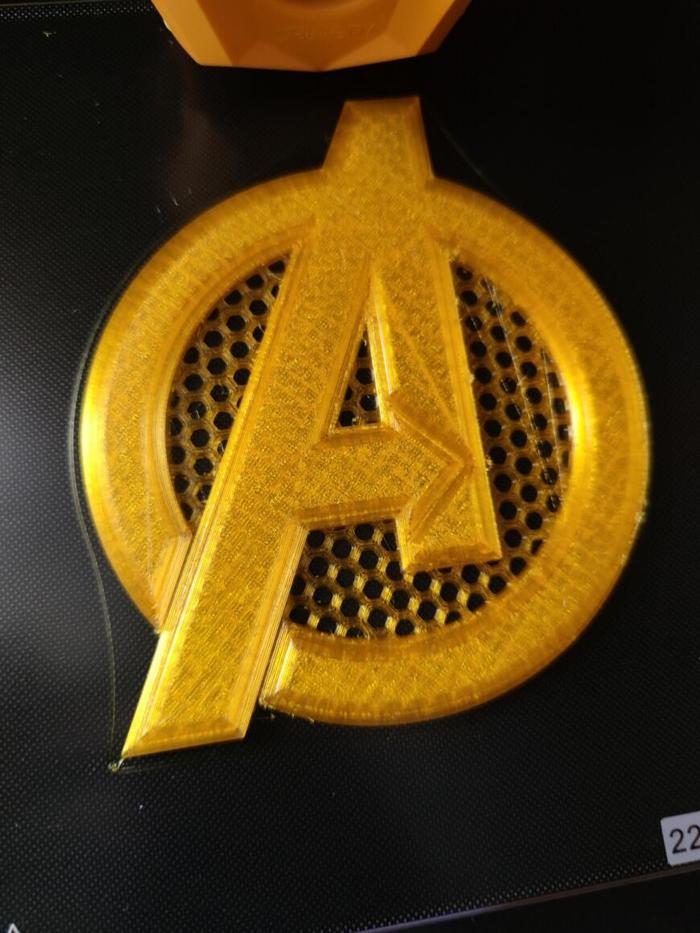

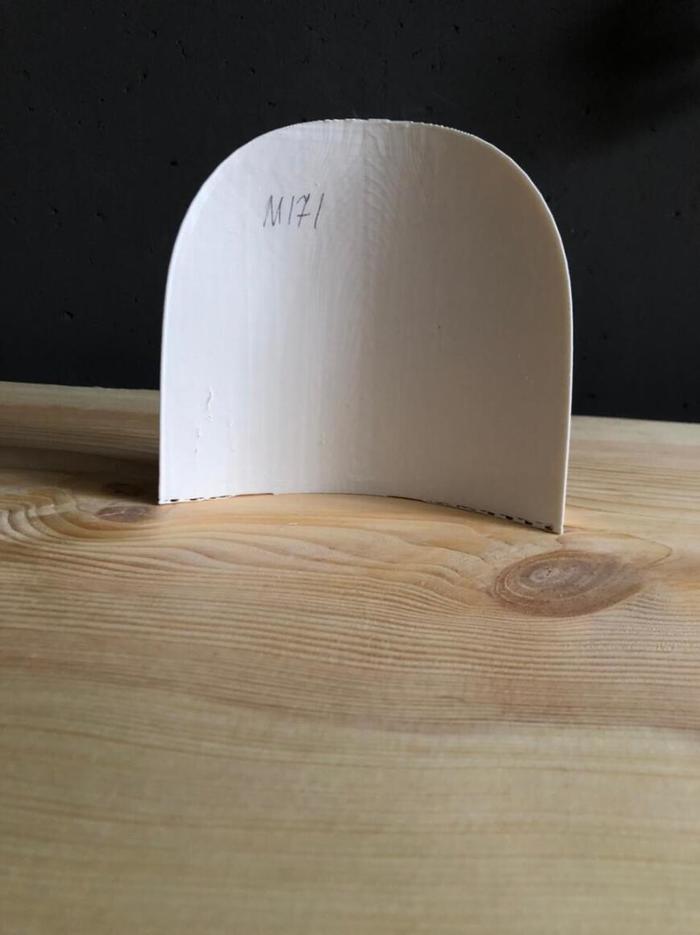

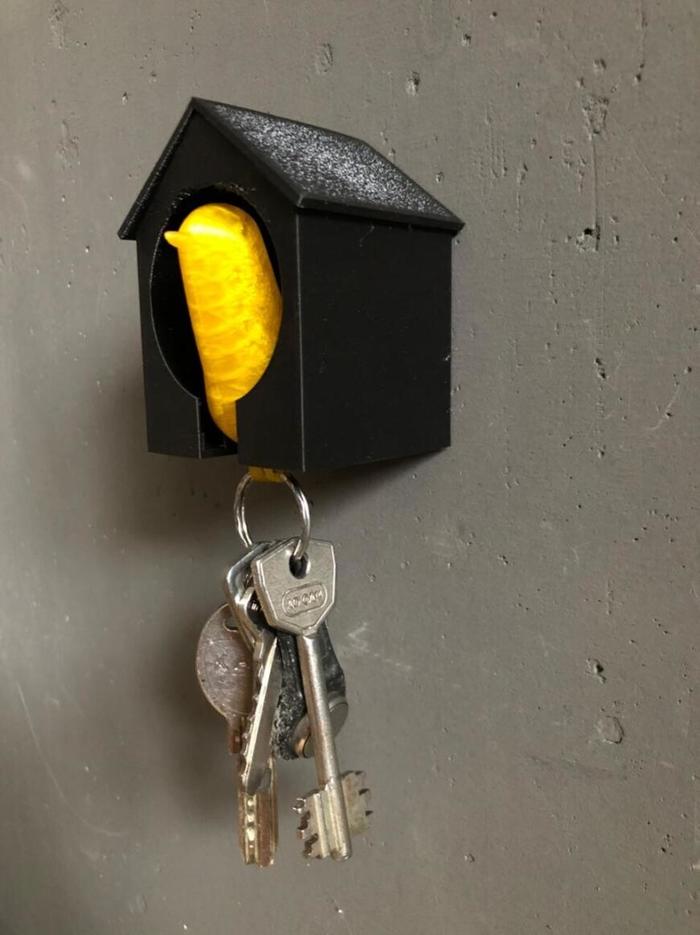

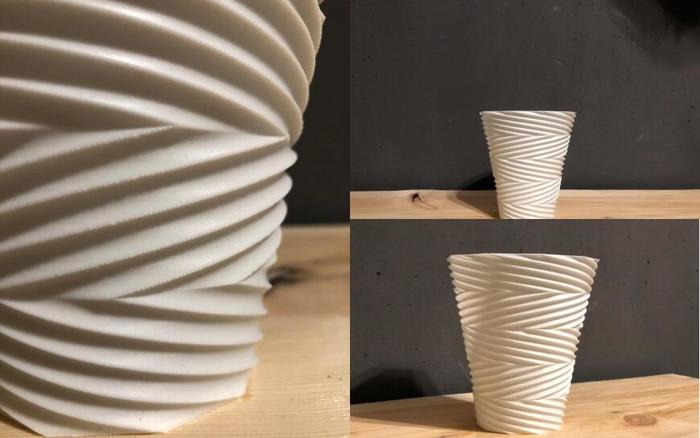

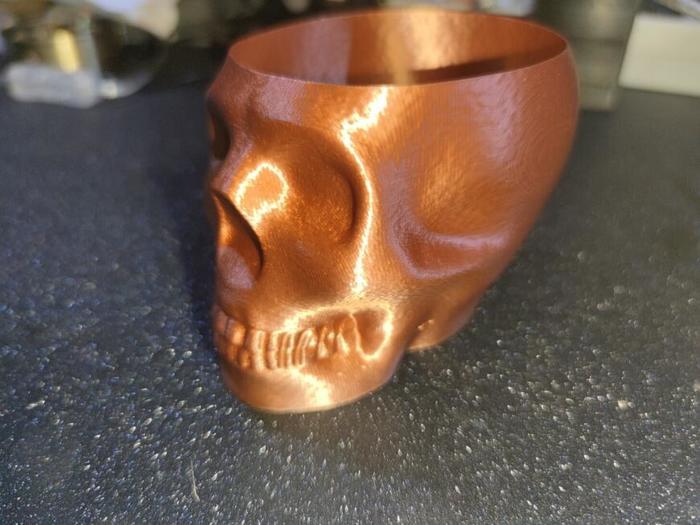

Ну а теперь о главном. Примеры печати:

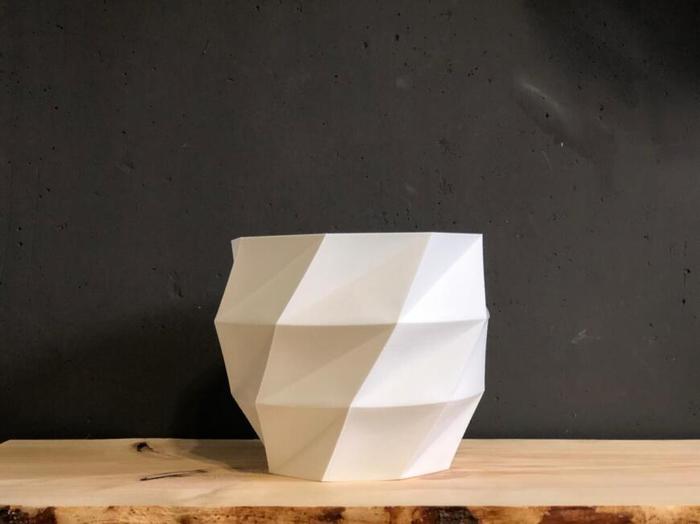

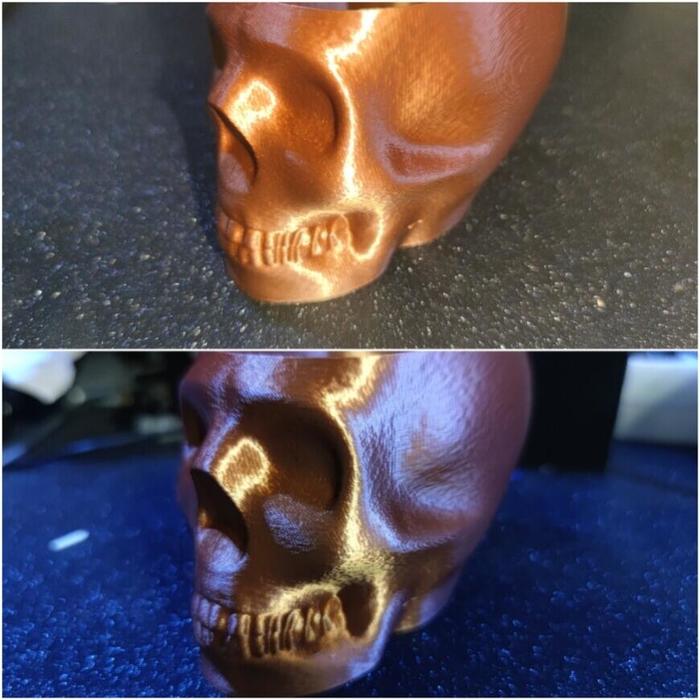

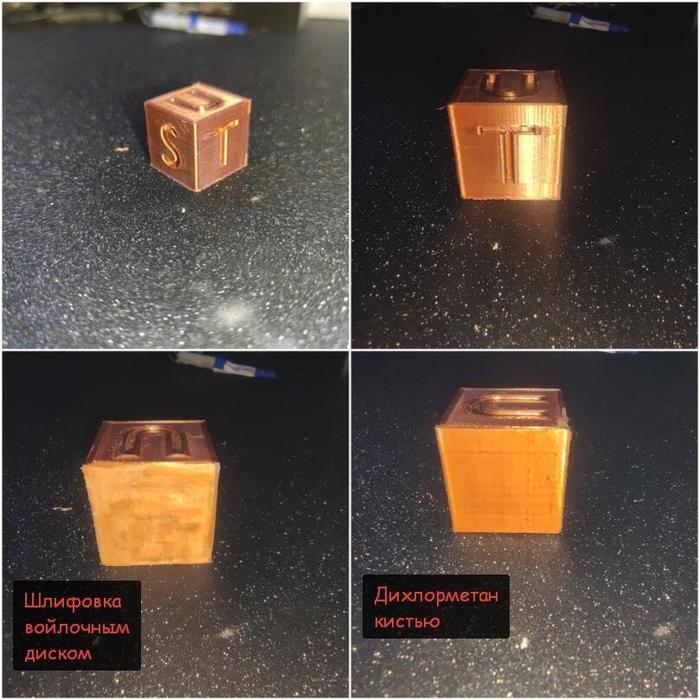

Фото после обработки в бане ДХМ.

Собственно, я что могу сказать по поводу данного аппарата, или Выводы: Мне, в принципе, очень нравится продукция компании Artillery. Я в них уверен, по крайней мере, и ни один обзорщик моего мнения не исправит.... Однако, данный экземпляр хоть и выглядит приятно, и заложено в него не так уж плохо, при цене в 18-19 тысяч, однако есть у него минус. Если видите, то на последнем фото заметна слоновья нога. Так вот, это косяк не правильно собранной оси z изначально. Я долго с этим бодался, потом я подправил расстояние между балками и прижал ролики....Прошло, но появилась беда другая. Правый держатель оси х, тот что держит ролики, то ли не в размер отфрезерован, то ли я криворукий, но эксцентрик так нормально ролик толком и не прижал. Из-за чего и появилась некая волнистость по оси z. То есть я хочу сказать, что перенос мотора z оси вверх ничем толком и не помог на самом деле. Но я не готов утверждать, так как не так уж много я с ним возился. Если сесть и немного покумекать над решением данной беды, думаю она решается за минут 20.

Во всем остальном же - принтер огонь. Все печаталось на скорости 80мм/с, внешние стенки 40. Он может двигаться поактивнее, но я, честно говоря, смысла в этом не вижу. Для домашней печати формата "собрал за 5 минут, печатай" - решение отличное и надежное. Им приятно пользоваться во всех аспектах. Внешний вид, качество исполнения, его внешняя аккуратность и так далее. Честно говоря, вот этот принтер я порекомендовать могу с одним "но". Genius стоит всего на 40 баксов дороже, с двумя винтами по z, оптическими концевиками и директом. Отлично печатает на скоростях 80мм/с и еще и время экономит на ретрактах, так что, тут не мне решать. Объективно, я бы выбрал второе, но "Шершень" меня, все же, поразил именно своим внешним видом. Как будет время, я разберусь окончательно с z осью и выложу красивые фотки с этого принтера, так как продавать я его точно не буду, пусть украшает комнату)

Спасибо всем за внимание и за то, что читаете эту строку. Всем хорошей печати и не хворать)
