Амфитон У-002. Часть 2. Сравнение

Здравствуйте. Вот пришли аудиоконденсаторы, можно и сравнивать характеристики.
Что у нас есть. Амфитон У-002 полностью исправный. Конденсаторы по сигналу стоят Jamicon. Мы снимаем характеристики. Затем ставим Elna Silmic II, NICHIKON ES в узлы усилителя мощности, предусилителя и ЗС. Снимаем характеристики ещё раз.
Оборудование, которое будем использовать:

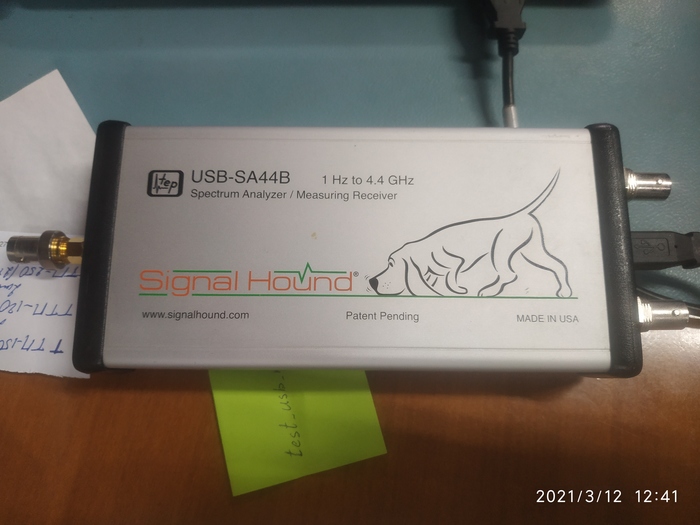

Анализатор спектра, маленький, подключаемый к компу.

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Генератор сигналов ГСС-120.
Внешний вид и его собственный шум. Центральная частота 2 кГц, и гармоники.

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост
Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Осциллограф Instek GOS-6103C.

Итак, стоимость аудиоконденсаторов в цепях по прохождению сигнала - 3000₽. Стоимость обычных - 200₽.

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Сначала посмотрим, насколько аудиоконденсаторы лучше обычных))

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост
Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Цифры такие вот.
Осциллограмма сигнала от замены конденсатора не изменилась. Визуально всё одинаково, поэтому осциллограмма одна - до замены.

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Дальше собственные невзвешенные шумы усилителя. Картинка тоже не изменилась, поэтому один слайд.

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Дальше совсем немного цифр без картинок:
Выходная максимальная мощность с обычными конденсаторами до начала искажений - 30Вт (4 Ом). С аудиоконденсаторами - 40 Вт (4 Ом).
Скорость нарастания сигнала с обычными конденсаторами - 0,4 мкс/В. С аудиоконденсаторами - 0,2 мкс/В.

Теперь посмотрим сигнал на анализаторе. Гармоники, интермодуляции. Форма сигнала с генератора была выше. Смотрим сигнал с обычными конденсаторами

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Дальше с аудио.

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Изучайте. В нижней части скринов подписаны амплитуды основных гармоник (на маркерах).

Дальше, АЧХ на 5 Вт:
Обычные:

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Аудио:

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

АЧХ на 20 Вт:
Обычные:

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Аудио:

Амфитон У-002. Часть 2. Сравнение Сделано в СССР, Эксперимент, Амфитон, Ремонт электроники, Длиннопост

Вся инфа на графиках, всё видно. Описывать их не стану.

Ставить аудиоконденсаторы или обычные?.. Каждый решает для себя.
В этом усилителе с клиентом согласованы именно эти серии аудиоконденсаторов. Это они из дешёвых. Есть дороже, намного дороже. Но стоит ли оно того?)))

Показать полностью 14
49

Эксперименты от скуки)

Здравствуйте. Кто ждёт пост со сравнением характеристик Амфитона, пожалуйста, наберитесь терпения) комплектация едет из столицы в нашу деревню)))
А пока мы провели небольшой эксперимент с полярными конденсаторами.

Эксперименты от скуки) Длиннопост, Эксперимент, Ремонт электроники
Эксперименты от скуки) Длиннопост, Эксперимент, Ремонт электроники

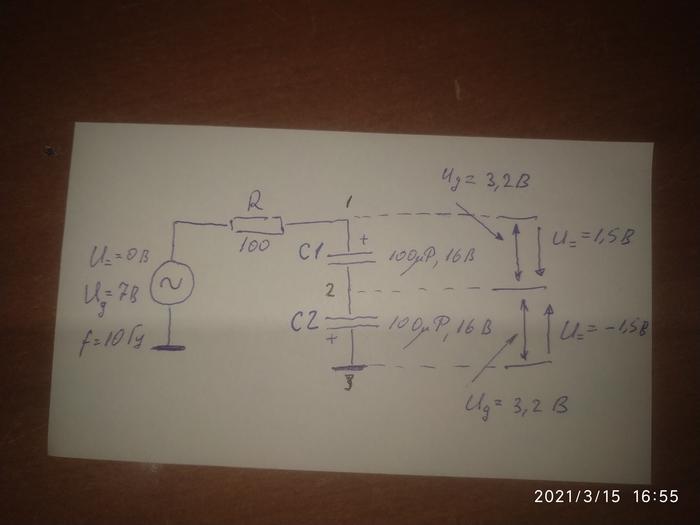

Схема включения такая вот. Источник синусоидального сигнала, резистор 100 Ом, 2 последовательно включенных полярных конденсатора 100 мкФ 16 В.
На генераторе параметры следующие:
Смещение 0 В, синус частотой 10 Гц, амплитуда 7 В RMS.

Эксперименты от скуки) Длиннопост, Эксперимент, Ремонт электроники

с помощью осциллографа мы смотрели общий сигнал на конденсаторах и на каждом конденсаторе отдельно.
Эксперимент длился 4 часа, примерно. Параметры конденсаторов не ушли, немного увеличились потери на 0,5%, поэтому на них внимания акцентировать не будем. Интересно следующее.

Эксперименты от скуки) Длиннопост, Эксперимент, Ремонт электроники

Это осциллограмма сигнала с двух конденсаторов (точки 1 и 3 на схеме). 5 В в клетке (края обрезало). Уровень 0 в центре экрана осциллографа.
На верхней фотке всё логично. Сигнал на конденсаторах повторяет форму сигнала с генератора. Постоянки нет, есть небольшая разница в амплитуде. По сути, эта схема ФНЧ, всё в норме. На этой частоте сигнал ещё не задушен, но амплитуда немного подсела.

Эксперименты от скуки) Длиннопост, Эксперимент, Ремонт электроники

Вот мы добрались до интересного момента.
В клетке по прежнему 5 В, уровень 0 в центре экрана осциллографа.
На этой картинке осциллограмма на одном конденсаторе. Что логично, амплитуды сигнала на каждом конденсаторе равны между собой и по значению в 2 раза меньше общей амплитуды. Вид сигнала не изменился, это синус.
А вот теперь интересное)На каждом конденсаторе появились постоянные напряжения, равные по значению (1,5 В по модулю), но противоположные по полярности друг относительно друга. От изменения амплитуды входного сигнала в определённых пределах это напряжение не зависит (мы проверяли). Если Амплитуду сигнала на генераторе сделать меньше 1,5 В, то эта постоянка начнёт уменьшаться и в какой-то момент исчезнет (при очень маленьком сигнале).
Дальше. Через полупериод на каждом конденсаторе по очереди присутствует напряжение "неправильной" полярности. Оно достаточно большое по амплитуде (3 В). Этот факт противоречит условиям применения полярных электролитических конденсаторов.
При таком включении, конденсаторы не взорвутся, даже будут работать какое-то время. Но, срок их службы сильно уменьшится из-за того, что в конденсаторах протекают химические процессы (как следствие - постоянка 1,5 В)
При напряжениях сигнала с амплитудой меньше 1 В, на конденсаторах будут маленькие напряжения и их полярность не будет важна, в какой-то мере.
Выводов не будет))) Каждый думает по-своему. Кому-то лень купить неполярный конденсатор для сигнальной цепи, кому-то нет))

Показать полностью 5
150

Амфитон У-002. Часть 1. Неконденсаторный ремонт

Здравствуйте. Так как мы будем ставить своеобразный эксперимент на данном аппарате, то история этого усилителя будет рассказана в двух постах.
Первый пост о ремонте, второй - сравнение характеристик.
Итак. Предыстория. Клиент обратился в ремонт с Амфитоном. Говорит, купил усилитель после обслуживания через А-то доставку из соседнего обл. центра. Продавец говорил, конфетка)
Когда посылка приехала, были обнаружены следующие недостатки:
- громкость на одном канале на низких уровнях не регулируется совсем, потом регулируется. То есть на низкой громкости одна колонка играет на одном уровне, не обращая внимания на регулятор громкости. После какого-то момента начинает регулироваться.
- Вход "ЗС" не работает. Трещит, шумит, сигнал еле слышно.
- Конденсаторы по питанию припаяны плохо, везде изолента. Должно быть 8 конденсаторов, стоят 4. Разобраться, почему. Зашунтировать их 0,1 мкФ.
- Выходные транзисторы проверить, обновить термопасту.
- Выставить напряжение питания предусилителя ровно ±30 В.
- Конденсаторы по цепям прохождения сигналов поставить аудио (ELNA, NICHIKON).
Как хочет владелец, так и сделаем. Разводить споры в комментах на тему, стоит или не стоит ставить туда эти конденсаторы не буду. Мне дали задание, делаем!
В данном посте я буду использовать сокращение "Предыдущий ремонтёр" - "П-Р". Не сочтите за грубость)

Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост
Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост
Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост

Фотографий схем не будет, они получились в говнокачестве. В инете они есть. Начнём разбираться с громкостью. Первое, на что подумали - это сам регулятор. Нет, он в норме. Проблему локализовали, она в предусилителе. Причём при регулировании громкости, до середины диапазона, громкость не регулируется совсем, потом 3 деления она регулируется, затем уходит в перегрузку и на выходе мы видим меандр вместо синуса, ограниченный напряжением питания. Жесть) как такое можно выдать за рабочее...

Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост

Конденсатор 2С12 должен стоять неполярный. Что мы видим?) П-Р поставил два полярных минусами наружу. Данный конденсатор стоит по цепи прохождения сигнала, на любой его ноге может быть как положительный, так и отрицательный потенциал. Ставить полярные конденсаторы в данном месте схемы без доработки самой схемы нельзя. Почему, читайте про технологию изготовления полярных и неполярных электролитов. Видимо, П-Р ставил электролиты по принципу, что есть под рукой. Сходить в магазин за нужными элементами было лень, наверно. Смотрим, что у нас на обратной стороне платы

Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост

А там вот что) мало того, что 2С12 состоит из сборной солянки, так ещё П-Р умудрился при пайке повесить соплю на соседнюю дорожку.
Ставим неполярный конденсатор, соплю убираем. О чудо) звук регулируется как надо.
Отлично, разобрались. Смотрим выход. А там у нас по этому же каналу постоянный уровень -400 мВ. Херня, подумали мы)) есть же подстроечный резистор на 470 Ом, им подрегулируем. Вот только он не регулирует. Значит, резистор в отказе. Меняем его на новый. И... Удалось снизить постоянку до -0.1 В. Тут три варианта, забить (колонка не сгорит, ухо не услышит), ставить резистор побольше сопротивлением, чтоб свести постоянку в 0 или разбираться. Выбираем 3 вариант. Проблема была локализована в плате усилителя мощности в узле ГСТ. Стабилитрон уехал. Сложность тут была ещё в том, что именно в это место капала вода когда-то. Дорожки деградировали, ножки элементов отказывались пропариваться.
Исправили. Настроили уровни усиления, подрегулировали токи покоя.
Что там дальше? Выставить напряжения. Тут проблем не возникло. Подстроечные резисторы на данном участке схемы рабочие.
Проверяем выходы ещё разок. Всё в норме.
Разбираемся с большими электролитами.
По схеме по каждому питанию на каждый усилитель мощности стоят по 2 конденсатора 2000 мкФ. П-Р поставил по одному конденсатору по 6800. Они новые. А крепления остальных конденсаторов просто выкинул. С заказчиком согласовали, оставляем по 6800. Только шунтируем 0,1 мкФ.
Разматываем изоленту и видим чудо))) родных проводов от платы до конденсатора не хватило, человек наращивал их. Но и этого не хватило) нарастил ещё раз)))
Берём провода нужной длины, термоусадку и делаем красиво, на сколько это возможно.

Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост
Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост

На фото ещё ничего не увязано, так как ремонт не завершён.
На этом же фото показана проблема входа "ЗС". П-Ру было лень отпаивать провода от разъёма, он их откусил, потом скрутил и замотал любимой изолентой. Плохой контакт и давал все шумы и трески. Если учесть, что уровень сигнала по " ЗС" 10 мВ, то это очень плохо.
Провода от платы тонокомпенсации к разъёму меняем. Проверяем работу входа "ЗС". Тут АЧХ каналов разные. На 100 Гц сигналы одинакового уровня. На 1 кГц разница в 1,4 раза по напряжению между каналами, на 10 кГц - 2,5 раза. Ещё косяк П-Р?)) нет.
Проверяем номиналы элементов фильтров. Всё в норме. Смотрим печать.

Амфитон У-002. Часть 1. Неконденсаторный ремонт Ремонт техники, Усилитель звука, Сделано в СССР, Ремонт электроники, Амфитон, Длиннопост

Видим крохотную сопельку. Дело в том, что расположение этой сопли и цвет припоя говорят о том, что сопля эта сделана 30 лет назад. П-Р в этом месте платы ничего не паял. Рядом нет электролитов и следов свежего флюса и припоя. Хотя П-Р, по моему представлению, не пользовался даже канифолью... То есть, это заводской брак. Получается, за 30 с лишним лет к этому входу ничего не подключали (не слушали пластинки) или люди не понимали, что звук в колонках разный... Соплю убрали, АЧХ выровнялись.
Дальше замена термопасты. Тут ничего сложного, выпаиваем выходные транзисторы, выкручиваем их, СБСом счищаем высохшую термопасту, меняем слюдяные прокладки по необходимости, мажем, собираем.
На этом ремонт усилителя завершён. Сегодня и в понедельник мы будем снимать характеристики на том, что есть. То есть сейчас там стоят по сигналу EPCOS и JAMICON в основном. После того, как придут аудиоконденсаторы, мы их заменим и снимем характеристики ещё раз.
Сравнение во второй части будет.
Какие характеристики мы будем снимать:
- АЧХ
- Р мах (4 Ом)
- Время нарастания
- Нелинейные искажения (спектральный состав при входном гармоническом сигнале)
- Собственные шумы
- ОСШ
Первая часть закончена, спасибо за внимание)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Показать полностью 8
