Амфитон У-002. Часть 2. Сравнение⁠⁠

Здравствуйте. Вот пришли аудиоконденсаторы, можно и сравнивать характеристики.
Что у нас есть. Амфитон У-002 полностью исправный. Конденсаторы по сигналу стоят Jamicon. Мы снимаем характеристики. Затем ставим Elna Silmic II, NICHIKON ES в узлы усилителя мощности, предусилителя и ЗС. Снимаем характеристики ещё раз.
Оборудование, которое будем использовать:
Анализатор спектра, маленький, подключаемый к компу.

Генератор сигналов ГСС-120.

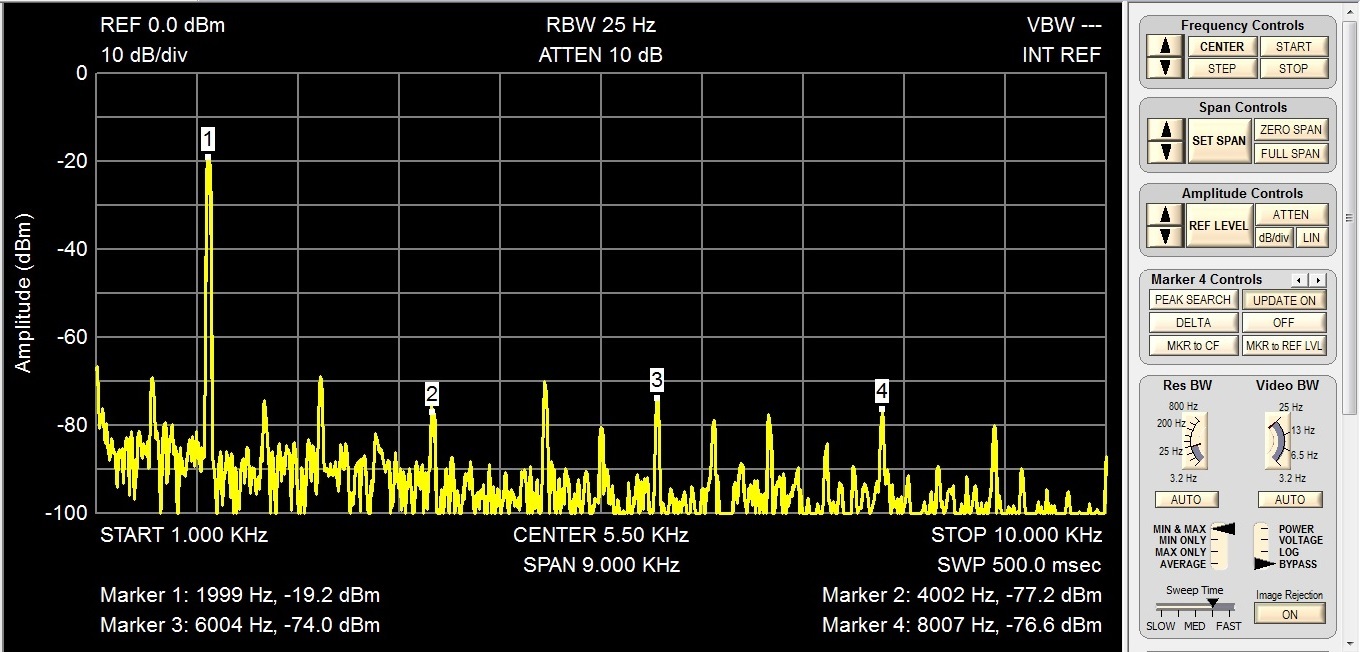

Внешний вид и его собственный шум. Центральная частота 2 кГц, и гармоники.

Осциллограф Instek GOS-6103C.

Итак, стоимость аудиоконденсаторов в цепях по прохождению сигнала - 3000₽. Стоимость обычных - 200₽.

Сначала посмотрим, насколько аудиоконденсаторы лучше обычных))

Цифры такие вот.
Осциллограмма сигнала от замены конденсатора не изменилась. Визуально всё одинаково, поэтому осциллограмма одна - до замены.

Дальше собственные невзвешенные шумы усилителя. Картинка тоже не изменилась, поэтому один слайд.

Дальше совсем немного цифр без картинок:
Выходная максимальная мощность с обычными конденсаторами до начала искажений - 30Вт (4 Ом). С аудиоконденсаторами - 40 Вт (4 Ом).
Скорость нарастания сигнала с обычными конденсаторами - 0,4 мкс/В. С аудиоконденсаторами - 0,2 мкс/В.

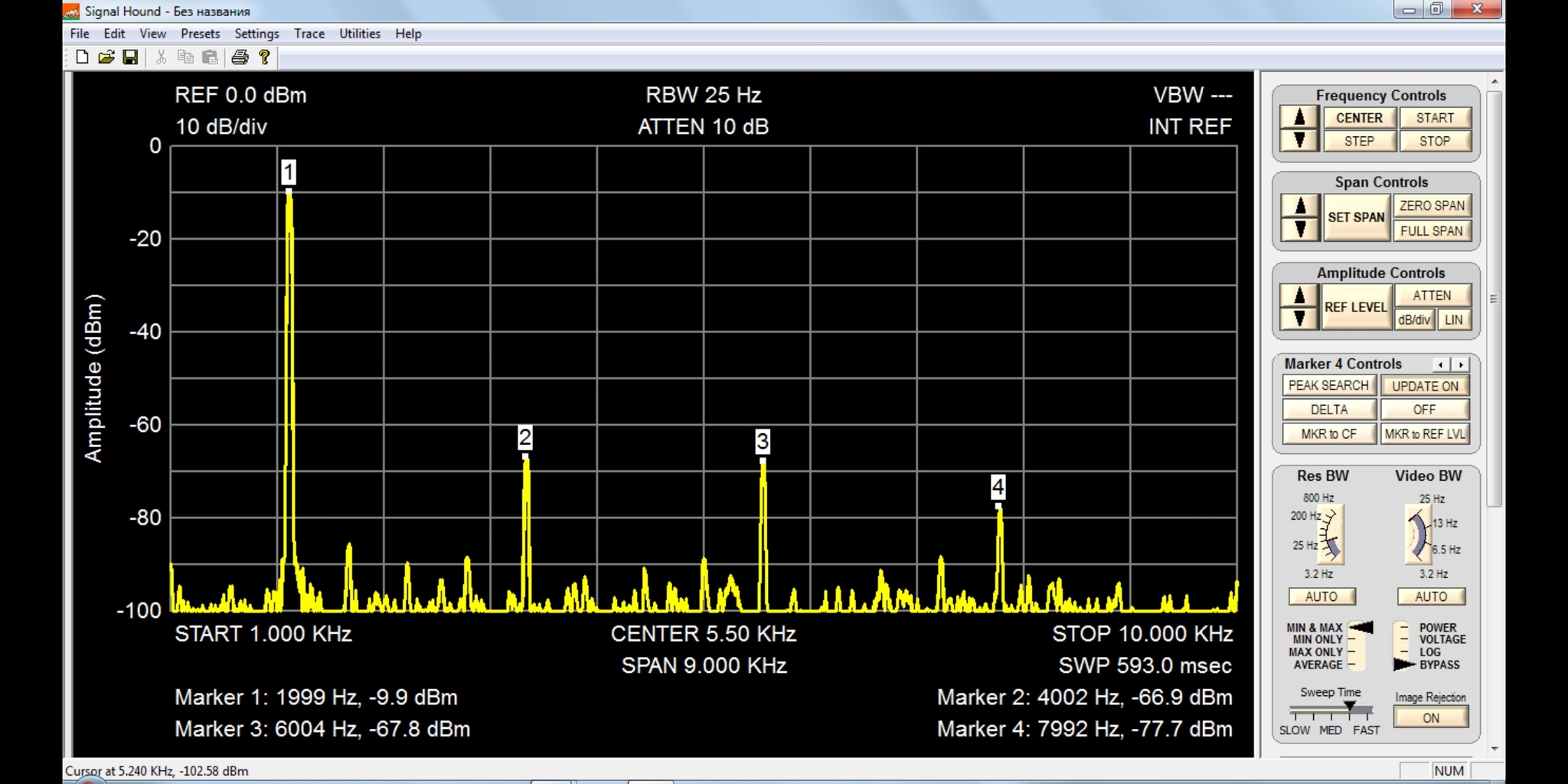

Теперь посмотрим сигнал на анализаторе. Гармоники, интермодуляции. Форма сигнала с генератора была выше. Смотрим сигнал с обычными конденсаторами

Дальше с аудио.

Изучайте. В нижней части скринов подписаны амплитуды основных гармоник (на маркерах).

Дальше, АЧХ на 5 Вт:
Обычные:

Аудио:

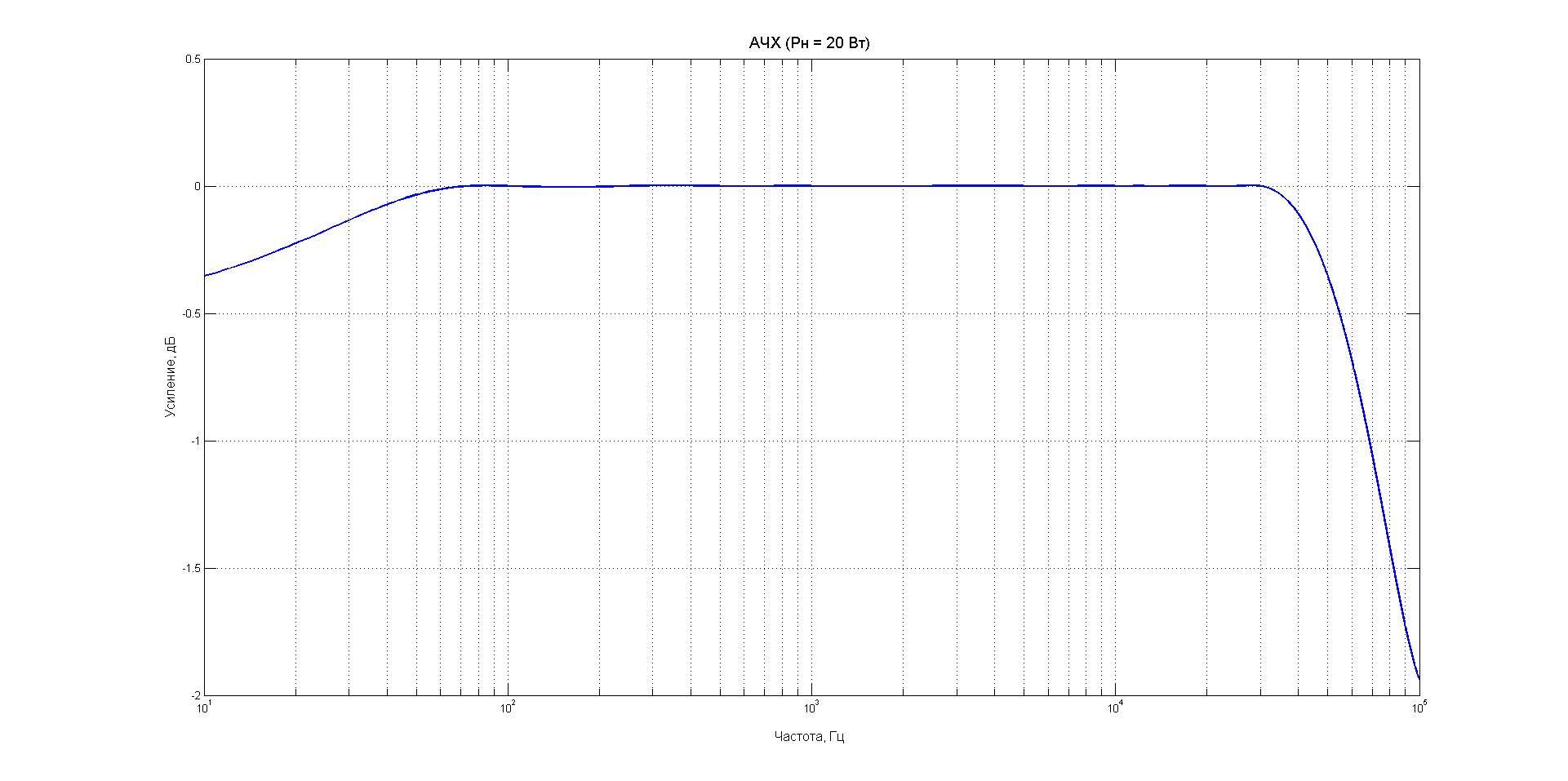

АЧХ на 20 Вт:
Обычные:

Аудио:

Вся инфа на графиках, всё видно. Описывать их не стану.

Ставить аудиоконденсаторы или обычные?.. Каждый решает для себя.
В этом усилителе с клиентом согласованы именно эти серии аудиоконденсаторов. Это они из дешёвых. Есть дороже, намного дороже. Но стоит ли оно того?)))
