Хотел поставить здесь черный квадрат, но отказался от этой затеи. История такая, в комнате была сделана скрытая проводка, смонтированы установочные коробки. Но с легкой руки дизайнера, решили поставить накладные розетки/выключатели ГусевЪ накладного монтажа.

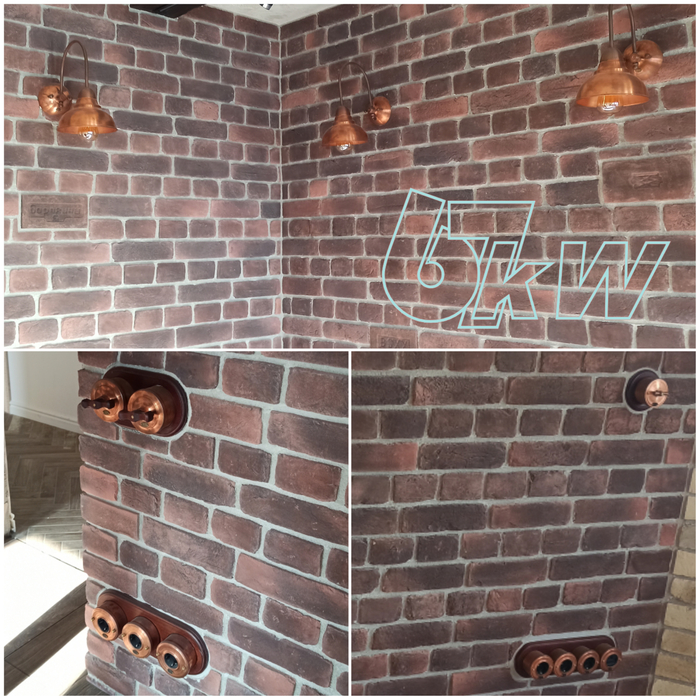

На этом и следующем фото результат работы, а дальше приколюхи от ГусевЪ и строителей.

Плафон светильника с отверстием меньше диаметра патрона + отверстие не круглое а яйцом

А это чудо инженерной мысли или нетрезвые сотрудники, возможно это фишка ручной работы. Продавцы еще и менять не хотели, ссылаясь на заказную позицию - наркоманы

А механизм переключателя собрали так, что подключить провода, попросту невозможно, пока не переберешь его (винты не с лицевой стороны, а с обратной)

А это другая комната, с/у, какую прелесть оставили строители )))

Высверливали отверстия, видимо, уже в приклеенной плитке

Одна из особенностей этих механизмов - это межосевое расстояние, не 71мм как обычно для евро установок, а 80 (на сколько помню), соответственно для крепления накладок под механизмы приходилось изощряться чтобы прикрутить их не к стене (где кабели идут не известно), а к УК

А это, то что было до...

Если было интересно, прошу в гости в мой инстаграм  https://www.instagram.com/67kw.smolensk/

Если среди читателей есть электрики из Смоленска - буду рад личному знакомству, обмену опытом

Всем спасибо за внимание

Короткая предыстория. На объекте всей электрикой занимался я, все черновые работы были сделаны по проекту, но у изготовителям кухни почему-то дали другой чертеж, со смещением розетки и превращением ее в двойную, переделывать каменный фартук - дело весьма затратное. В этой связи меня попросили помочь сэкономить и исправить ситуацию

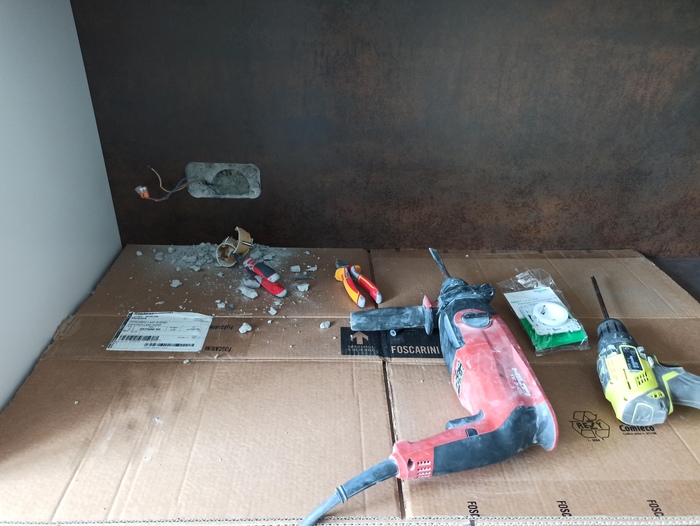

Для начала ивлек старую установочную коробку

Выбрал лишнее, благо толщины штукатурки хватило для установки механизма SE Odace. Хотя выезжая на объект был морально готов по зернышку выбирать монолит через отверстие в фартуке. Коробку Kopos пришлось модернизировать.

Коробку закрепили на какой-то модный клей, который был у строителя

Установил механизмы, пара щелчков и рамка на месте

Справедливости ради, стоит заметить что бутылку рома, вискаря или текилы я до сих пор не получил. Деньги за работу я не брал, а прошло уже более года

Если было интересно, прошу в гости в мой инстаграм https://www.instagram.com/67kw.smolensk/

Если среди читателей есть электрики из Смоленска - буду рад личному знакомству, обмену опытом

Всем спасибо за внимание

Приветствую, Дорогой читатель!

В этой публикации я расскажу о своем первом опыте реализации ретро-проводки в таком объеме.

Первый этаж у заказчика был сделан уже давно, электрикой тогда занимался другой человек и позволю заметить очень удачно! Со временем заказчик решил построить второй этаж, потребовалось растянуть дополнительные линии проводов, добавить переключатель на лестницу, переделать линии на светильнике в гостинной первого этажа. К этому времени прошлый электрик уже отошел от электромонтажа, а посоветовать ни кого не смог. Тогда, через знакомых заказчик нашел меня, а я его.

Лестничные пролеты ммм... "обожаю" играть в спайдермена. Эта люстра и все остальные светильники не предусмотрены для витого провода, все приходится допиливать напильником, вплоть до замены способа крепежа на кастомные.

Все проходы через брус сделаны в стальной трубе из нержавейки, именно с этим заказчиком мы нашли самый выгодный вариант этой трубы

На этих фотографиях я решил запечатлеть крупным планом узлы натяжки провода, к слову, узлы есть в мануалах некоторых производителей, сначала использовал их, а затем их модернизировал, на последнем объекте начал использовать один из морских узлов. Надо обязательно его вспомнить и заснять для на видео - будет отдельная тема для поста

Это первый этаж, здесь пришлось добавлять линии к имеющимся, а не создавать трассы с нуля

Новые подвесные светильники, новые провода, старая люстра

А тут вопрос знатокам, что происходит на фото, зачем это надо и делал ли кто подобное?

Дальше, я не придумал комментариев

Если было интересно, прошу в гости в мой инстаграм https://www.instagram.com/67kw.smolensk/

Если среди читателей есть электрики из Смоленска - буду рад личному знакомству, обмену опытом

Всем спасибо за внимание

Приветствую, Дорогой читатель!

Сегодня поведаю о том, на такой классный сарайчик меня попросили смонтировать фальш окно с подсветкой. Плотник сделал само окно, а на мои плечи легла осветительная часть и монтаж

Для начала подготовил нарезал профиль на кусочки, позволяющие максимально плавно обогнуть периметр окна. Закрепил профиль, вклеил светодиодную ленту с припаянным питающим шнуром , установил рассеиватель.

Нарезал шпилек и вклеил их в каркас окна. Такое количество сделал для плотного прилегания окна к стене. Клей/герметик не использовал место шпилек на случай замены светодиодной ленты

Насверлил в стене сквозных отверстий для шпилек, так-же пришлось закрасить область стены за окном, иначе просвечивались стеновые блоки

Вставил шпильки и притянули окно с обратной стороны, подкинул питание

Позже художник расписал это чудесное строение и получилась такая красота

Бонусом, выкладываю фото подсветки на террасе светодиодной лентой. Профиль и лента Arlight, стены мокрые от дождя. Запилил бы отдельный пост про монтаж, но фотографий процесса к сожалению нет. Но были свои нюансы с расположение распред. коробок, несоответствием размеров профиля и рассеивателя (пришлось подрезать, к тому-же рассеиватель был пересохший, очень ломкий), косяком продавца (вместо 10 упак. клипс положили 10 клипс), кусок леты из 50м бухты светился другим цветом. Тут остается только поверить на слово, так более подробных фото не было сделано ((

Если было интересно, прошу в гости в мой инстаграм https://www.instagram.com/67kw.smolensk/

Если среди читателей есть электрики из Смоленска - буду рад личному знакомству, обмену опытом

Спасибо за внимание

Увидел эту живность недавно, стало интересно что это, раньше ни чего подобного не видел.

Смоленск, июль 2021, 03. 10:13PM. Линейку подносить не стал, с собой не было, по ощущением "рост" около 2 см

Спасибо за ответы

Был на объекте на стадии без забора, делал внутреннюю проводку, уличные закладные для видеонаблюдения, откатных ворот, домофона с объяснениями прорабу что для чего и гуда. Когда дело дошло до возведения забора меня не позвали и сделали все по своему. Все кабели для СКУД оказались на месте вызывной панели, столб забили раствором. Максимально связали руки для монтажа, замка, считывателя, контролера...

Благо заказчица выбрала и купила весьма удачную модель домофона для этого случая. IP домофон Hikvision. Расстроило только крайне сырая прошивка, инструкция не соответствует реальности, отсутствие возможности сменить пароль в мониторе. Но это все мелочи )) Главное, что панель, считыватель и контроллер в одном корпусе

Вот с этим пришлось работать:

Здесь фото до и после протяжки кабеля. Мы просверлили отверстие от вызывной панели в профильную трубу, продели кабель через каркас калитки, перешли гибким переходом на дверь и опустили до замка

С установкой замка тоже пришлось повозиться, закладной для его установки не было, плюсом личина замка оказалась прямо на изгибе листа. Решили не варить крашеный метал и не откручивать профлист. Толщину двери довели металлическим добором, личину "доработали напильником" чтобы сместить на пару сантиметров, фото к сожалению не сделали

На фото видно конечный результат на калитке. Замок, вызывная панель, личина замка

а это вид в прихожей, здесь все предварительные работы были сделаны корректно и вовремя.

Если было интересно, прошу в гости в мой инстаграм https://www.instagram.com/67kw.smolensk/

Если среди читателей есть электрики из Смоленска - буду рад личному знакомству, обмену опытом

Всем спасибо за внимание

Просто маленькая подборка фотографий с пояснениями

Этот товарищ отвечал за бережное прикручивание изоляторов, лопнуло 20 из 2400 примерно и то при нетрадиционных обстоятельствах, об этом ниже

Разметка в этом деле ответственное и долгое мероприятие. Как сказал мне один заказчик

- Ты делаешь не ретро-проводку, а в стиле лофт - у тебя все ровно, а Ретро - это когда куда прибили там и держится

Чтобы разгрузить стены от лишней паутины, местами делали проводку в фальшстенах, как здесь. С обратной стороны С/У со стенами из КГ

Как видно на фото, провода в местах подключения обжаты наконечниками и соединены клемами Wago (оригинальными Wago)

Еще пара фото с частично скрытой проводкой (до спотов), лестница в мягком "чехле", чтобы не портить брус

Сборка щита в доме с ретро-проводкой. В щите пока отсутствует пара АВДТ - не успели приехать вовремя. Провода пришлось подводить в два яруса, изоляторы были обычные, саморезы длинный, тут то мы и угробили штук 15 изоляторов

Дизайнерская люстра с основанием на высоте 7 метров от пола, на косом потолке

Это я провожу инструктаж по ТБ )

А это, пример симбиоза скрытого и открытого монтажа. да, накладка вывода кабеля не стоит пока. Legrand почему-то не делает ее в черном цвете в этой серии, пришлось заказывать белую и красить

То-же только крупным планом

Здесь кстати видно, что провод натягивали не узлами а хомутами, на то несколько причин:

- место незаметное

- пальцы уже были стерты в кровь

- визуальная составляющая не страдает, заказчик даже не видит разницу

но лично мне, больше нравятся узлы, почти по всему дому именно они.
