RimskiPapa

Притащили айфон шестой с диагнозом "не заряжается".

Всё понятно, расчехляем паяльную станцию, будем осматривать пациента, донор на готове ждёт на полке в предвкушении замены.

Вставляем провод зарядки в тестер usb одним концом, вторым в телефон, и ... щас щас зайдёт ... не лезет.

Осматриваем порт, а там шерсти, как раз хватит на пару варежек ребёнку, зима на носу.

А уж вид у телефона, будто им пиво каждые выходные открывают.

Заряд пошёл, дело закрыто! :)

Всем лёгких ремонтов и свинца в з  баночке :)

Всем привет.

Имел неосторожность погулять во франции, и шел себе по тротуару, смотрю, две машины из восьми, примерно, хитро помечены оранжевой краской со стороны пассажирской двери.

У меня только одна догадка: это сделано с целью убедиться, что машина не выпарковывается в течение какого-то времени и дальше уже как-то реагировать.

Пост без рейтинга, просто интересно, зачем это, может кто знает.

Ну что же, поехали!

Дал мне ноут посмотреть один знакомый. Юзал он его мало, но тем не менее ноут решил, что он уже с 2008 года шпарит и пора бы и хватит.

Проблема состоит в том, что при нажатии кнопки ВКЛ происходит мигание лампочками, и через секунду всё вырубается. Батареи нет, питание только от БП.

Так-то я не настоящий инженер, а паяльник на стройке нашёл, но всё равно любопытно...

Открываем, осматриваем. 5В дежурка есть, 3.3. есть.

1.8 в момент нажатия кнопки появляются, и сразу исчезает.

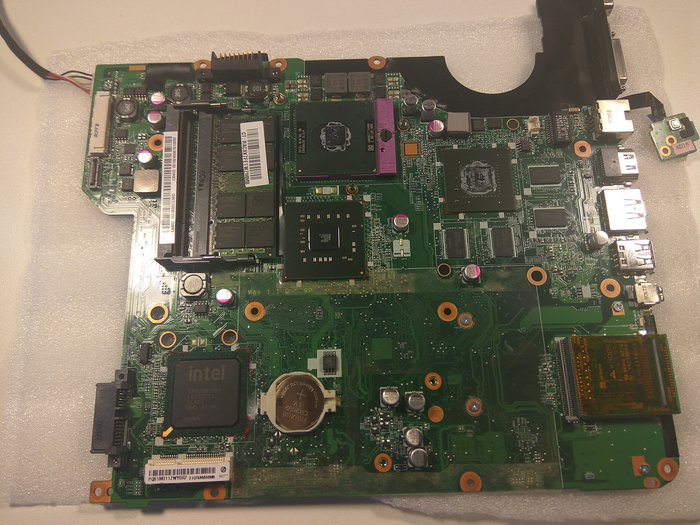

Мать: HP 504641-001

31QT6MB00M0

Проц intel, видяха nvidia

Ещё надпись на матери:

DAQT6AMB8G0

REV G

BIOS: eon f80-75hcp

Тут я пользуюсь подсказкой из инета, гуглить по слову "Какие условия должны соблюстись что бы мульт дал команду на старт". Так что далее, иду по ней:

Питание на микросхему биоса приходит.

Осциллографа нет, так что посмотреть, считывается ли биос - не представляется возможным, но я его перезалил на всякий случай программатором - ничего не поменялось.

На мульт питание приходит.

ACIN = 3.3V

3. Когда LID_SW# = 3.3V

у меня это сигнал, видимо: LID_EC# = 3.3V

Жмём кнопку ВКЛ:

4. Когда мульт снимет ресет с юга, т.е. EC_RSMRST# = 3.3V

у меня такой сигнал, видимо: RSMRST# = 3.3V

Далее такая фраза:

Когда при нажатии кнопки включения сигнал ON/OFFBTN# опускается до нуля и этот же сигнал транслируется в PBTN_OUT#

Так вот сигнал ON/OFFBTN у меня называется, видимо, "SLPBTN#" и он опускается, но не транслируется в, видимо, SLPBTN#

Схему просматриваю "quanta_qt6_r1a_schematics (intel).pdf"

Поизучал, потыкал мультиметром :)

На кондёрах 1, 2 и 3 очень низкое сопротивление. Меньше 2 Ом.  Они подвязаны на питание видяхи. Даю 1 вольт, потребление 1.2А, становится тёплая видяха, и всё. Ничего не греется не дымит. Не знаю, нормально так или нет.

На кондёрах 4 и 5 сопротивление тоже небольшое, около 15 Ом.

Погуглил про болячки DV5 / DV6, снял эти 5 жирных кондёров, прозвонил их на ESR и ёмкость, что-то в районе 0.03-0.05 и от 250 до 384 мф, по приколу поменял на другие, снятые с другой матери - проблема не изменилась. С такой же задержкой выключается. Так что видимо, мимо.

Попрозванивал ключи на линии 1.8 вольта (PQ61, PQ62) вроде ничего криминального не увидел. Ещё где-то что-то потыкал :) КЗ нигде нет, вроде.

В общем, комп старый, его не жалко, так что тут уже больше спортивный интерес его поднять, ну и может каких новых знаний схватить.

Так что вопрос к знающим мастерам, что ещё проверить, куда потыкать, кто что знает, не держи в себе! :)

ps: фото другой стороны на всякий:

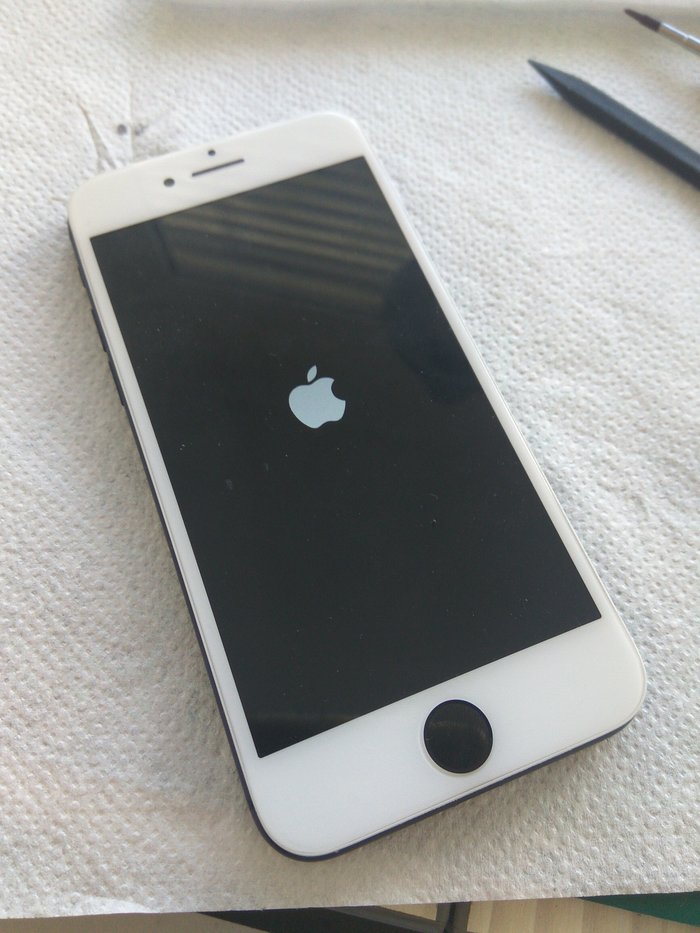

Дали мне седьмой айфон с разбитым экраном починить. Под рукой был белый экран. Почему бы и нет, подумал я? Ведь я уже скрещивал белый айфон с чёрным экраном совершенно случайно, когда подумал, а почему бы не переделать белый в чёрный, будет классно, и получилось ... ну так себе, честно говоря. Т.к. я совсем забыл про кнопку эту дурацкую :)

Вот так (это шестёрка, правда):

Так что взялся за замену с надеждой, что получится так же, но на самом деле получилось классно, как по мне :)

Так что, хозяйке на заметку! Всем горячего паяльника и лёгкой руки!
