Вот и завершился мой проект по созданию сверлильной стойки!

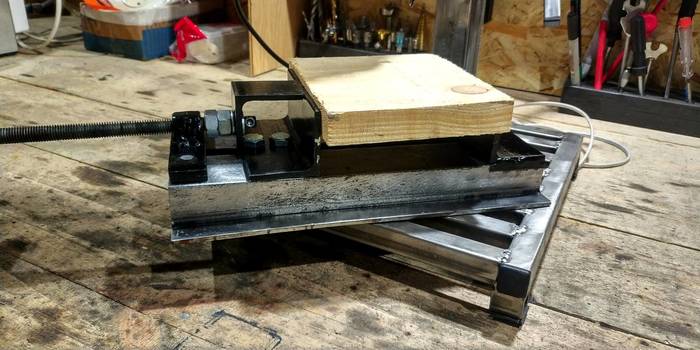

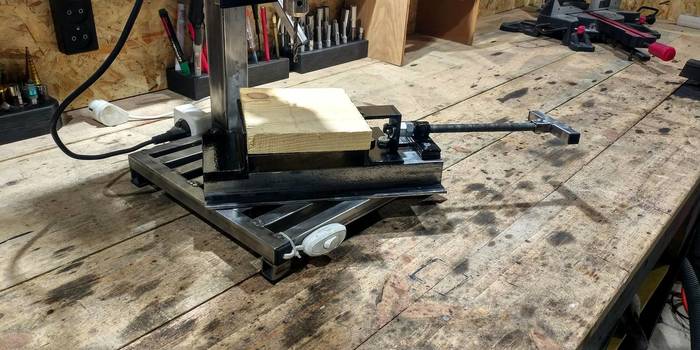

В первой и второй части я рассказал, как построил стойку. Последним этапом было создание слесарных тисков для сверлильного станка. Реализовал довольно быстро, т.к. конструкция известная и простая.

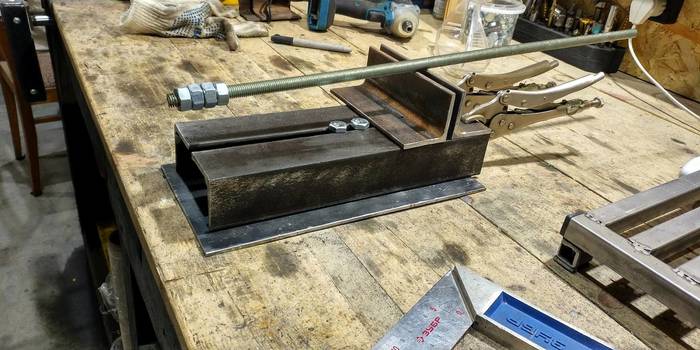

Использовал уголок 50*50 с толщиной стенки 5мм и лист металла 30*15см толщиной 4мм в качестве основания. Кусок швеллера намеренно не стал использовать, дабы не сверлить в середине отверстие для хода губки.

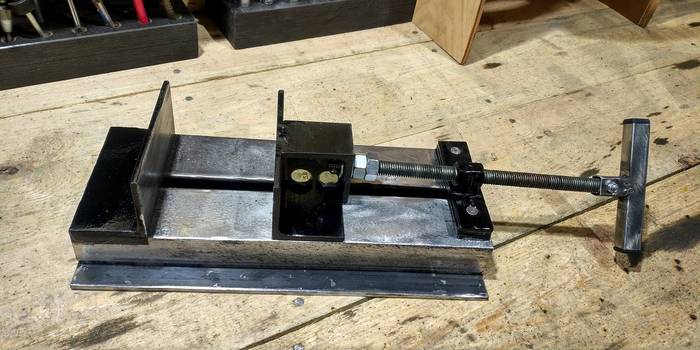

Поджимает губку шпилька М12. Не нужно говорить, что лучше поставить шпильку усленную и т.д. Посмотрите на рукоятку)) Эти тиски должны ПОДЖАТЬ заготовку, а не намертво зажать ее.

В качестве рукояти была использована профтруба 15*15. Причем длина рукояти была подобрана так, чтобы не выходить за пределы плоскости основания.

Губки сразу делать не стал. Насечки сделал только с одной стороны и то, чтобы центрировать по вертикали или горизонтали мелкую круглую заготовку. А сейчас пришли мысли, чтобы вместо губок использовать кусок кожи, как на столярных тисках. Что думаете по этому поводу?

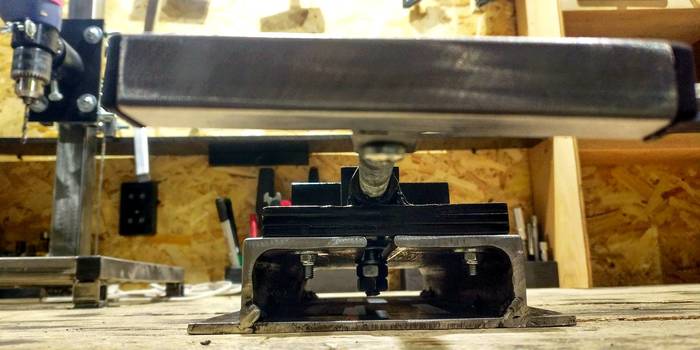

Внизу у меня по две гайки и шайбы. Небольшой люфт губки есть, причем это даже плюсом внезапно оказалось, когда я зажимал конусную заготовку.

Тиски отполированы коралловым кругом. Сами губки покрасил. Противоположную губку не стал усиливать лишь по одной причине. Посмотрите на рукоять! Я просто не осилю поджать так, чтобы противоположную губку выгнуло наружу))

Уже просверлил на ней несколько объемных заготовок и скажу вам, что не зря использовал именно 50й уголок. Высота губок идеальная, я считаю!

PS. Раз уж вы просите значение в полуляхах, то ДД насчитал в районе 30-40. Изделие, очевидно, совершенно точно НЕ полная х...я=) Всем добра!

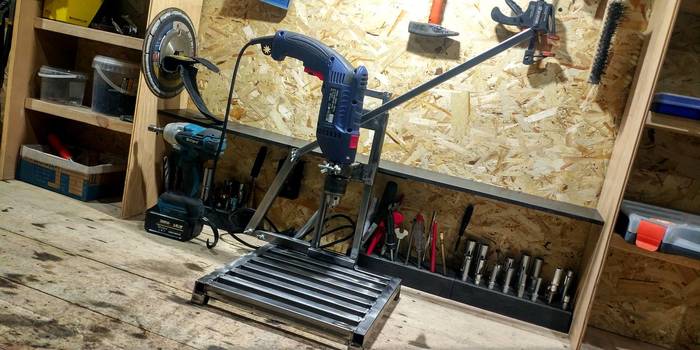

По итогу я полностью удалил старую версию вертикальной направляющей и сделал новую. Для этого взял профтрубу 40*40 длиной 50см. Затем сделал каретку из профтрубы 15*15 и 12 подшипников. Все собрал на болтах М8. Размеры столика 30*30см - так и оставил, нормально.

Каретку дважды поджимал, когда подшипники встали на место, таким образом, что каждый подшипник четко прилегает и не прокручивается.  Тем самым я полностью исключил люфт.

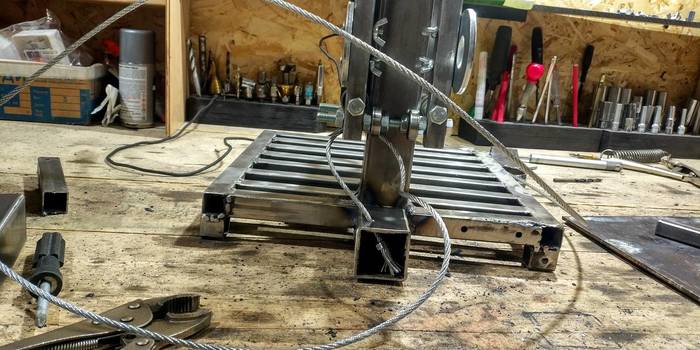

Затем решил удалить ручку и сделать привод на тросе 4мм. В качестве ручки опять же профтруба 15*15, а в качестве штока для троса болт М20. Для натяжения троса использовал просверленный болт М10. Саму рукоятку отложил, потом где-нибудь пригодится.

Имеется возможность регулировки дрели по двум плоскостям для достижения 90 градусов. Специально пришлось чуть усложнить, т.к. пытался сварить сразу все под 90 градусов, но были отклонения.

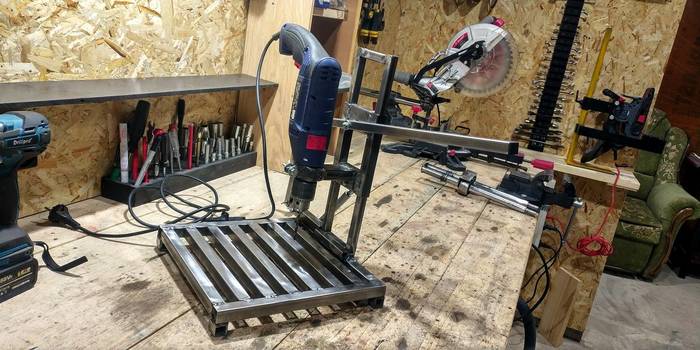

Стойка вышла прекрасная, полностью рабочий вариант с хорошей точностью и регулировками. Высота сверления на данной стойке до 25 см. Тиски для стойки я пока также сделал, они будут в следующей статье.

Кому интересно, предлагаю ознакомиться с конструктивом в видео ↓↓ ниже ↓↓.

Всем добра!

PS. Парни, давайте без негатива! Кому не интересно, пройдите мимо)) Изделие полностью рабочее и я им теперь регулярно пользуюсь.

Первым делом я сделал основание-столик. Размеры столика 30*30см профтрубы 20*20. Отполировал коралловым кругом. Вещь! Зря я раньше не приобрел сие чудо!

В качестве вертикальной направляющей планировал использовать штоки от амортизаторов и верхние части стаканов. Но не получилось! Идет постоянное закусывание, хотя штоки параллельны. Т.е. нужно использовать амортизатор без разбора, именно вместе с целым стаканом. Но эта заготовка останется у меня для больших тисков.

Тем не менее, я протестировал эту версию, но на следующий день полностью избавился от конструкции.

Была изготовлена вертикаль из трубки 15*15. Обойма также из профтрубы 20*20. Забегая вперед скажу, что эта версия "как есть" - люфтит. Но имеет право на жизнь!

Чтобы она не люфтила, нужно добавить проставки внутрь обоймы 20*20, чтобы нивелировать пустоту между трубками.

Затем изготовил обойму под дрель из средней части амортизатора, диаметр которой был как раз 45мм при диаметре шейки дрели 43мм. Нога или вынос - профтруба 20*40.

Т.е. как видно, конструкция очень простая и ею можно пользоваться. Изготавливается просто.

Чтобы поднимать обойму использовал Амортизатор обычный мебельный. Сила выталкивания амортизатора буквально на 5% превосходит силу давления дрели и обоймы, поэтому вверх поднимается легко, но не выскакивает. Длина рукояти 70 см, сделана на шарнирах из профтрубы 15*15 и 20*20.

Вот как бы и все! Повторю, это был именно прототип. Позже я снова переделал и расскажу об этом в другой статье.

А для тех кому тема более интересна, прилагаю видео, где я подробно рассказал об устройстве и нюансах данного изделия.

PS. Ребята, я уже много раз слышал про то, чтобы купить и не запариваться. Не надо повторяться! Это мое хобби. Мне нравится именно сам процесс создания инструмента. И я просто делюсь результатами без претензий на оригинальность или что-то еще))

Всех с Новым годом!

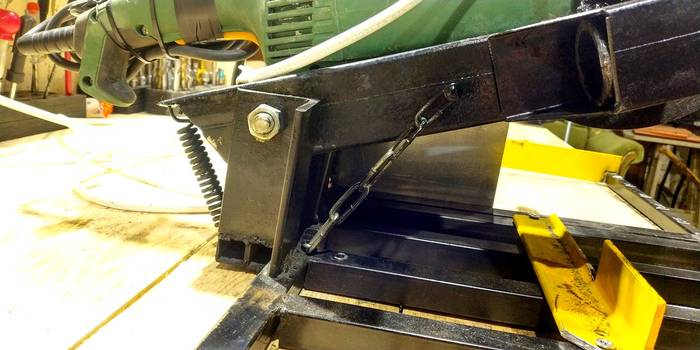

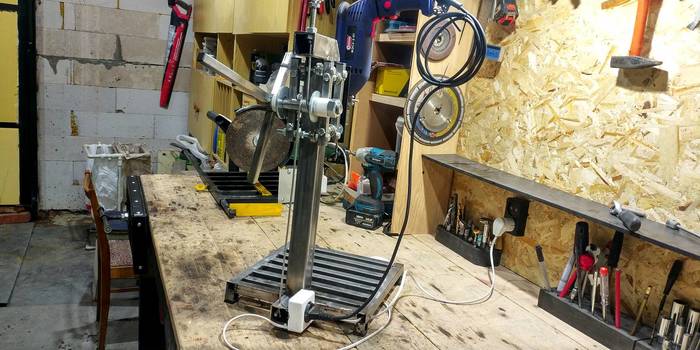

Самодельная стойка под болгарку из профтрубы 20*20 и уголка 50*50. В качестве возвратной пружины - пружина от тормозного суппорта.

Плечо выполнено из профтурбы 50*50. Длина плеча зависит от вашей болгарки. У меня это примерно 30 см. Скоба (обойма) из полосы 40мм.

Для опускания сначала был профиль 15*15, еще в первой версии стойки. Но он неудобен сразу! Не делайте так. Лучший вариант - Рукоятка от лопаты)) Цена вопроса 90-100 рублей.

Сама УШМ на 230 диск - Калибр МШУ 230/2200Р. Диск тощиной 1,8. Но сразу оговорюсь, я этот диск снял и заменил на 3мм. Он жестче и при пилении не изгибается. Да-да, оказывается большой диск при пилении может гнуться. И у вас не получится ровный рез, под 90 градусов например.

Короб под опилки сделал из оцинковки. Там ничего особенного, но он очень сильно снижает загрязняемость рабочего места. Также снизу по ходу использования сделал поддон из той же оцинковки, чтобы максимально собирать опилки и грязь от пиления.

Розетка выполнена разрывом через выключатель. Клавиша включения специально большая, чтобы было удобно!

Болгарка с плавным пуском, поэтому ничего больше мутить не стал, типа предохранителя или автомата. У меня на розетках автомат отдельный стоит.

Ну и ниже собственно ролик, кому интересен полный обзор))
