Купил я на б\у рынке, да что там скрывать, на барахолке, просто слово противное. Хожу значит я и ищу годноту, годнота для меня это электронная интересная штука (желательно нерабочая, чтобы и подешевле и поремонтить её).
Нашёл у тетки монитор. Спрашиваю что с ним? Она - включается и тут же выключается, в ремонт не носила. Пошли до ближайшей розетки, включили, загорается секунд на три надпись типа Gde kabel suka и выключается, изображение тогда показалось мне чистым.
С радостным лицом и мыслями о рутинной замене конденсаторов я шел домой. Как мне было хуёво неприятно когда я понял что неисправны не конденсаторы, а трансформатор инвертора подсветки, трансформатора найти было почти невозможным, поэтому решил я распотрошить монитор и саму матрицу и пойти в магаз радиодеталей купить преобразователь и светодиодную ленту, я не удивился что из того что мне надо было ничего. Точнее была лента, но пробел между диодами был огромным что недопустимо.
Выход был одним, заказать всё на али и ждать месяца, что я и сделал.
Сам моник не сфоткал, но есть фото потрохов его матрицы. Не бойтесь фото тут достаточно.
Еще одна гнилая новость, пока грустный моник спокойно пылясь лежал в шкафу на него упала полка, из-за этого нижняя часть пострадала, а вверху открылась черная дыра, позже вы её зацените.
Но не будем же мы откладывать, плотная лента пришла, преобразователь тоже, да еще и воскресенье, делать нечего.
Аккуратно выкавыриваем лампу из её контейнера, клеим туда двухсторонний скотч, чтобы крепко всё было.

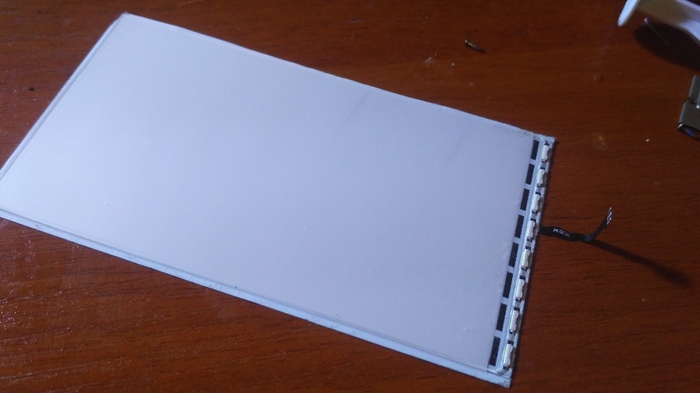

А вот контейнер с лентой. Вверху лампа.
Вот разница света между лампой и лентой:
Определил нормальное напряжение на ЛБП - 10.5в.
Нашел на мат. плате матрицы (не путать с платой БП) точку 5в под наклейкой которая падает до 1в при выключении моника с кнопки, на остальных точках 5в не падали при выключении
Ценная инфа, я разложил по пунктам как соблюдать порядок бутерброда матрицы.
1) Железное основание
2) Орг. стекло
3) Матовый лист (не зеркальный)
4) Зеркальный лист зеркалом смотрящий на орг. стекло.
5) Лист из 3го пункта
6) Матрица
Трогать всё осторожно, желательно в перчатках и каждый раз всё протирать сухой чистой тряпкой.
Супер клей там чтобы склеить трещину в корпусе моника, не думайте лишнего).

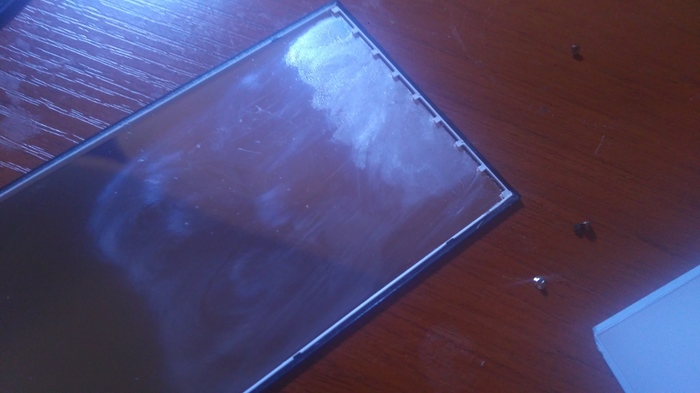

Вот свет с первым слоем - стеклом, если зумить можно увидеть красивый узор.
Окончательно собрав матрицу и разобравшись с проводами подсветки, думаем куда разместить преобразователь.
Поклеил его на кусочек диска и прикрепил двухстороннем скотчем на пустое место.
Держится он там добротно, тем более он еле теплый при нагрузке, и монитор не ходит по столу.
Собираем, подрубаемся к компу, иии...
Да, пострадал он жестко, но я все равно рад что результат для первого раза получился отличным. Буду им пользоваться до тех пор пока не куплю нормальный новый.
Единственно что цвета все немного холодные, но это решается встроенными утилитами, в моём случае в панели управлении энвидии.
Свет везде равномерный.
Вот такой наклепал я огромный пост, думаю ремонт не такой примитивный и легкий.
