Фитолампа своими руками⁠⁠

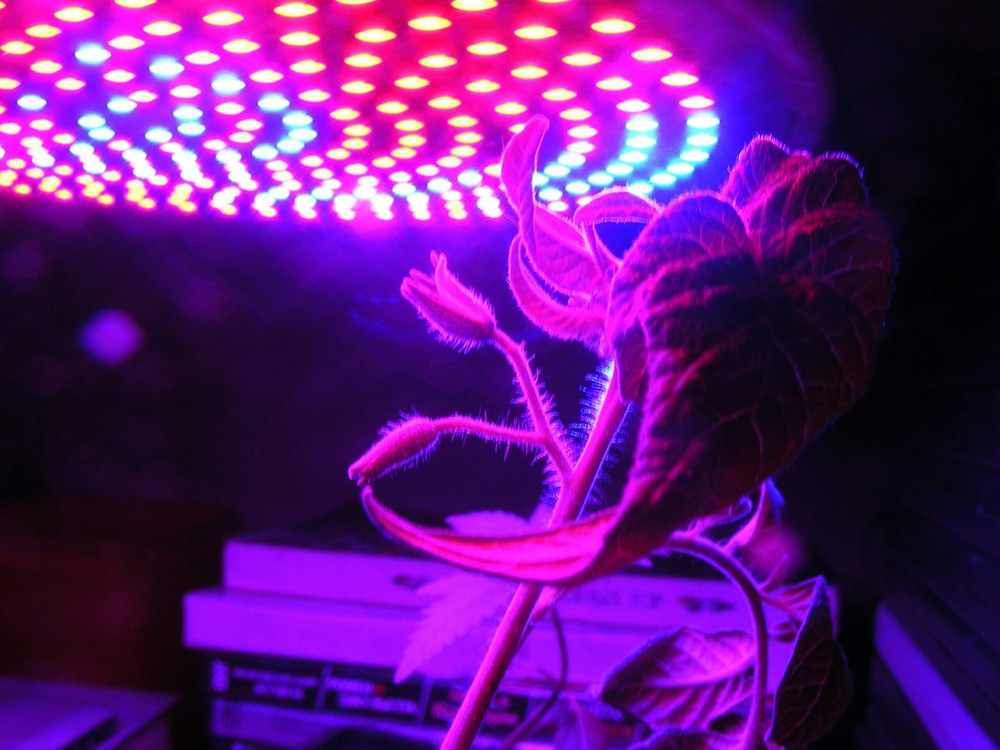

Всем привет. Начнём с азов: Фитолампа – это прибор, который обеспечивает искусственное освещение растений с целью их эффективного роста. Изначально рассматривал покупку вот таких девайсов: Но левый мощность 400 Вт стоит 15 000 р по факту потребляете 115 Вт, Правый 54 Вт, по факту потребляет 17 Вт, стоит 3500, хотя если спектр правильный, дают продуктивные хорошие урожаи.

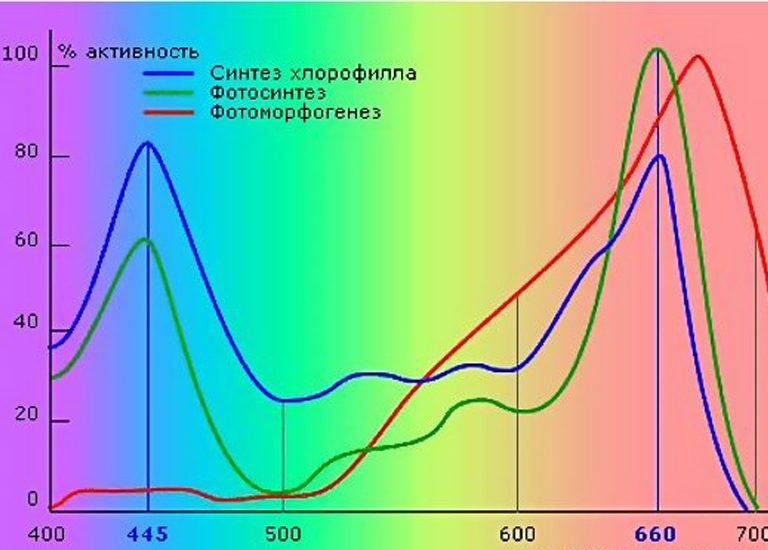

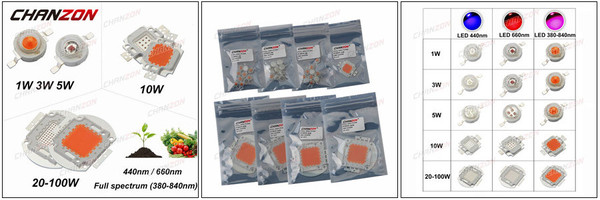

Было принято решение строить самому, в качестве основы брал с правильным спектром, это Синий 440 нм, Красный 660 нм, Широкий спектр 380-850 нм. Диоды заказывал на Али фирменные "CHANZON" по 10 Вт, раннее про них читал много положительных отзывов. Если использовать обыкновенные красные и синие то эффективность лампы снижается на порядок, так как спектр у них 460 нм и 640 нм, что вне зоны эффективного фотосинтеза.

Стоимость и характеристики 10 Вт ЛЕД модуля:

- Тёмно-красный: 7В, 1А, 350-450LM, 660нм по 300р

- Глубоко-синий: 11В, 0.9А, 90-100LM, 440-450нм по 200р

- Полный спектр: 11В, 0.9А, 200-300LM, 380-850нм по 200р

Если заметили, то у красного модуля питание 7 вольт, если его умножить на 1 ампер то получиться 7 Ватт, хотя производитель его называет 10-ти ваттным, и так почему-тo везде.

В качестве основы брал Алюминиевый радиатор 90х90мм 2 шт:

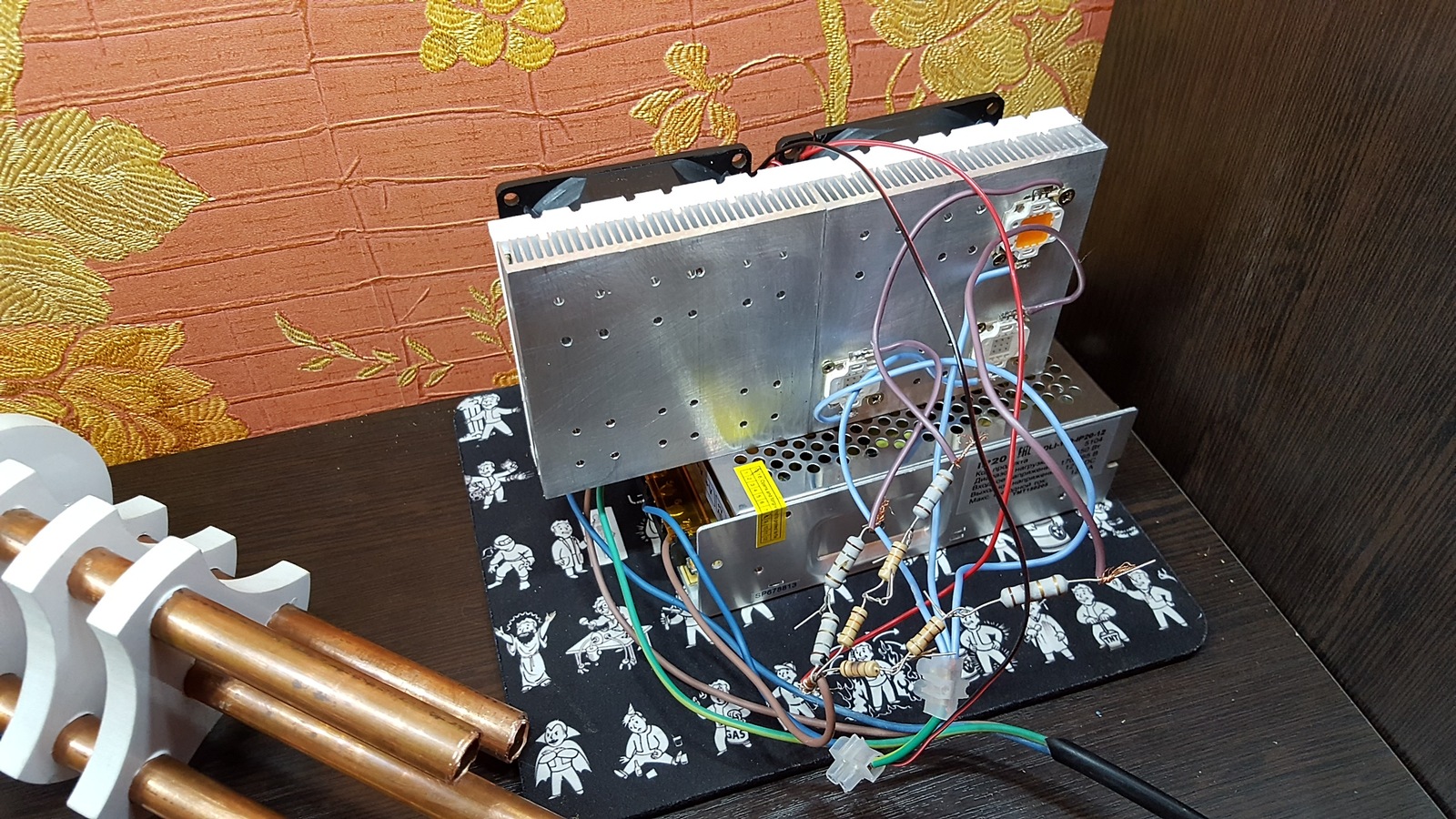

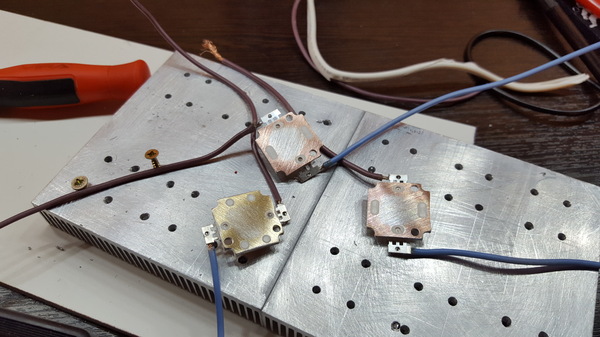

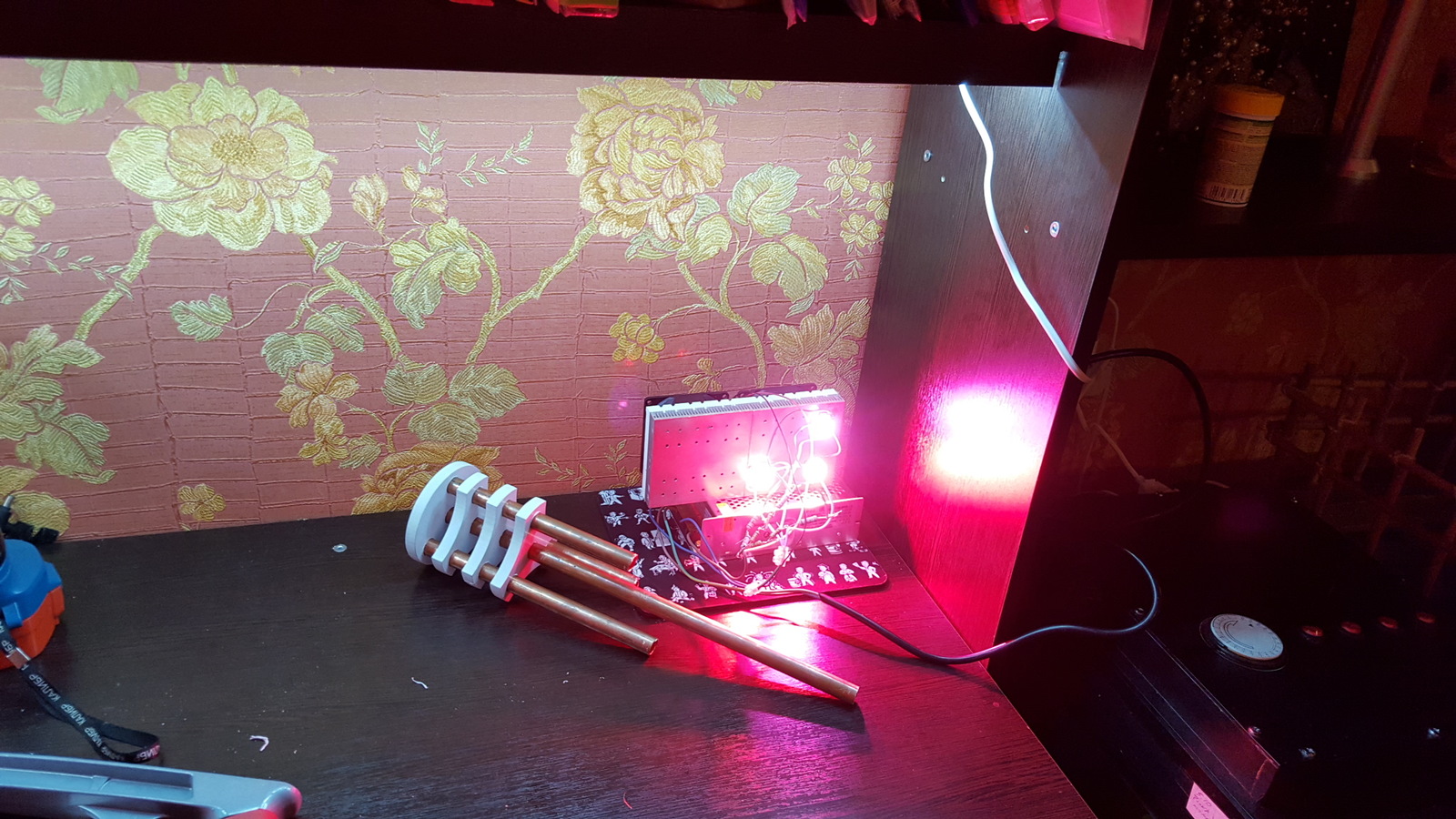

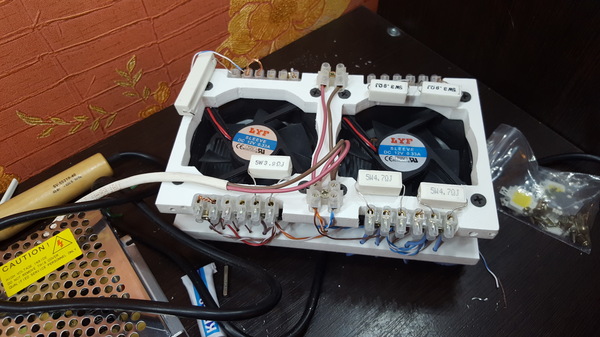

Ну и пара фотографий процесса сборки, использовал также 2 кулера 80х80х25мм, вырезал на фрезере, две фигурные пластинки из ПВХ, питал от источника постоянного напряжения 12 В 150 Вт, в качестве понижающего устройства использовал резисторы по 5 Вт разным номиналом.

Это конечный вариант:

По поводу эффективности готового продукта:

Замер мощности на выходе из импульсного блока питания 8А х 12В=96Вт

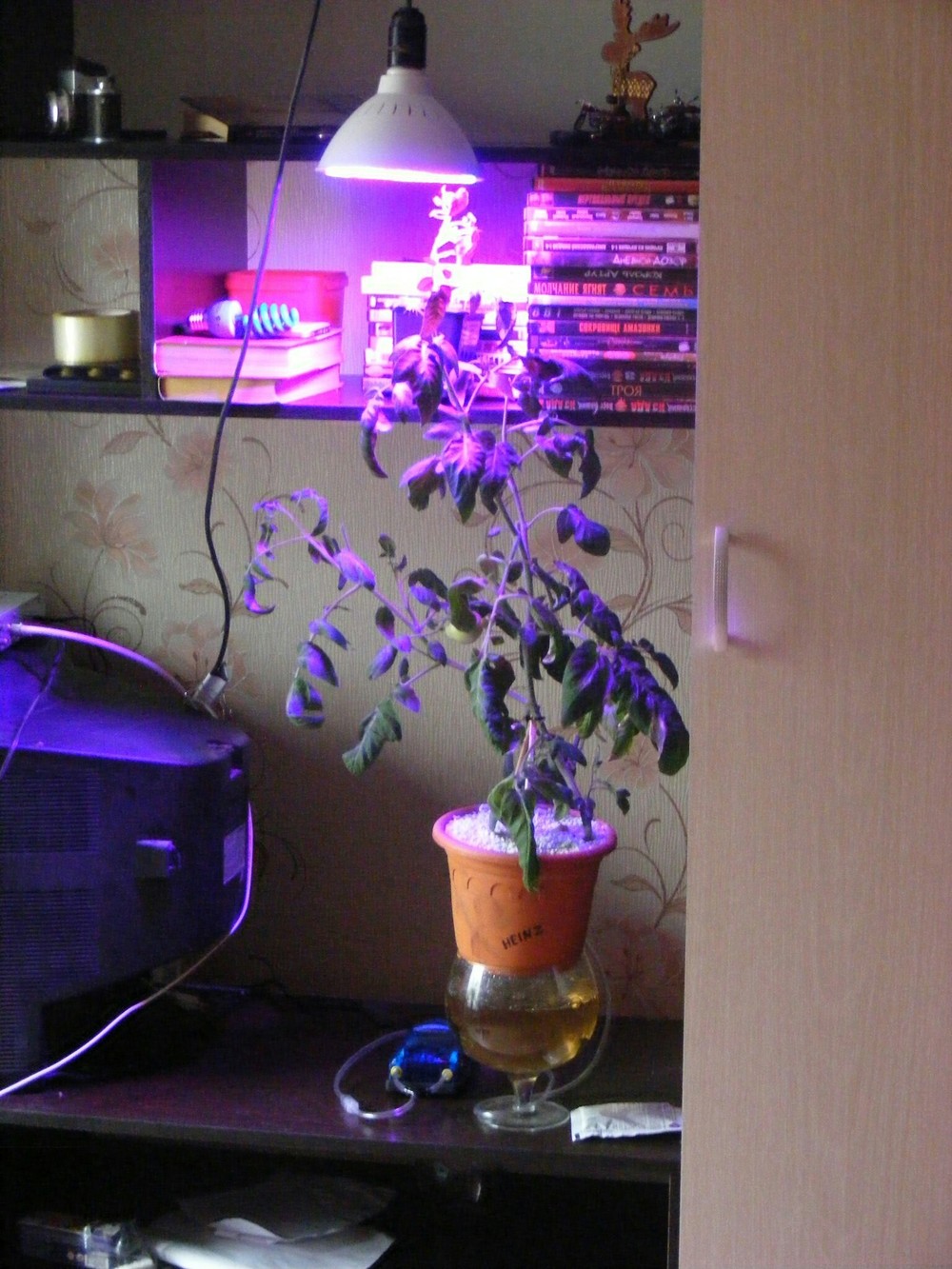

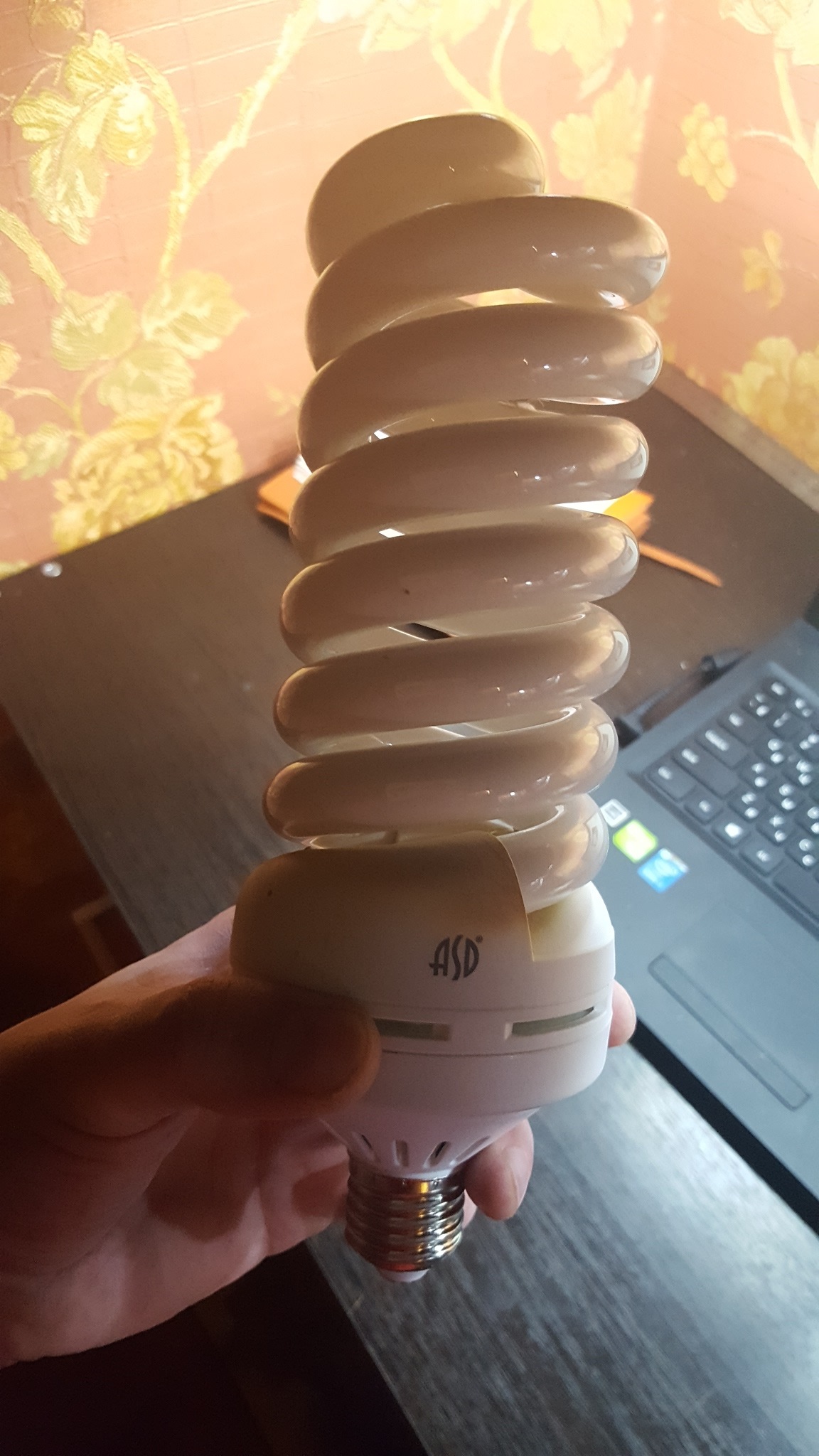

На входе 220В х 0.55А=121Вт. На смартфон установил программу Lux Meter, на дистанции 46 см были результаты 10 000 Lux +-500 в зависимости из за угла. Для сравнения лампочка ниже на 80Вт на том же расстоянии без отражателя даёт 1 500 Lux

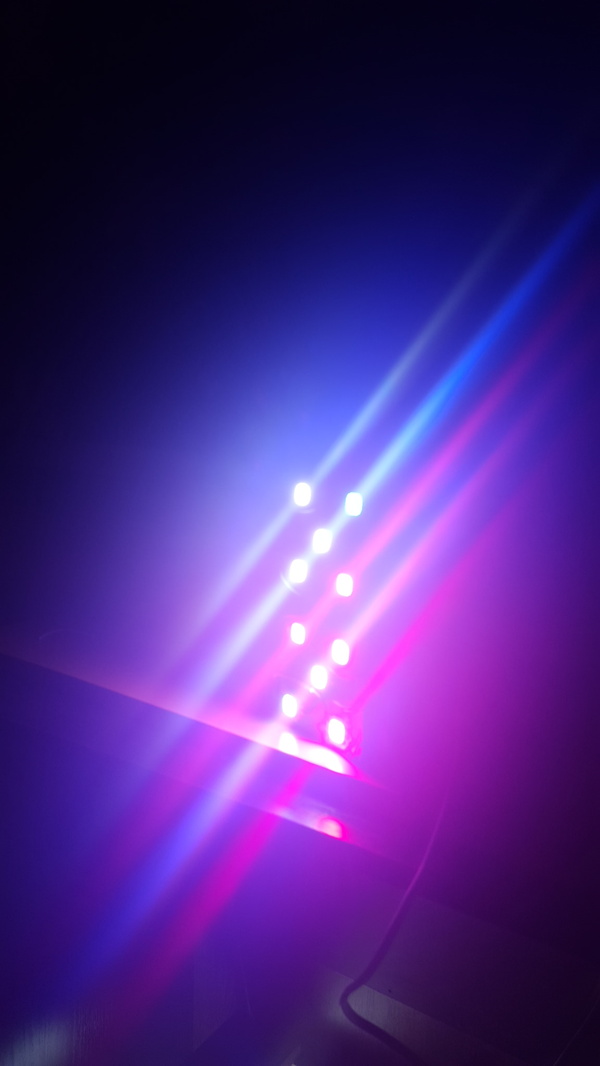

Ну и фото самого свечения, телефон не может настроиться на ошеломительную яркость, вот и получается, если смотреть в лицо на расстоянии 3 м дико режет глаза:

Интересный эффект получается через щель в гроубоксе:

Всем добра и привет от моих собакенов!
