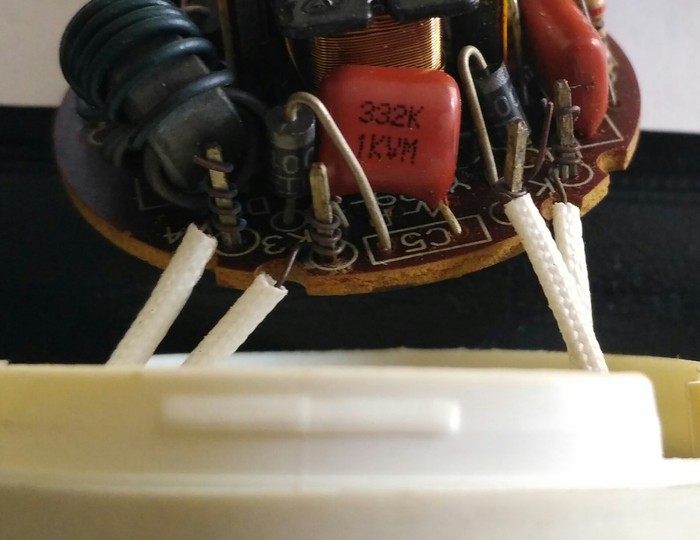

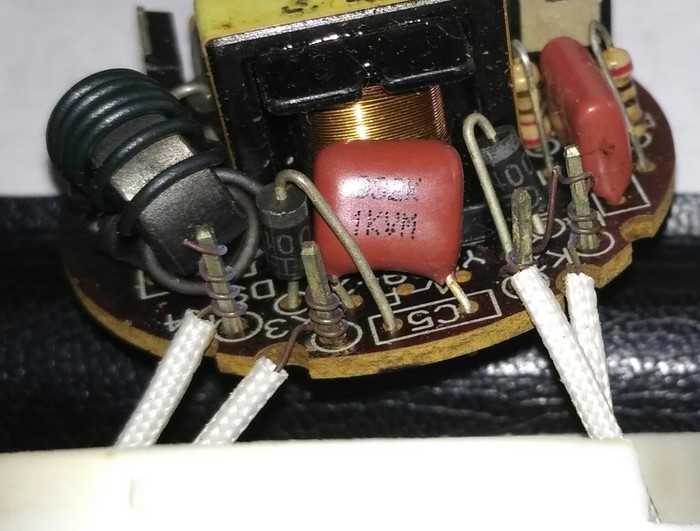

Упала энергосберегающая лампа фирмы "Технолайт", и немного разобралась. Заметил выводы нити накала ( или как там правильно?). Выводы намотаны, а не припаяны. Так должно быть? Слово экспертам...

Первым делом необходимо проверить целостность нитей лампы. Сопротивление нитей должно быть в пределах 10-15 Ом. Если одина из нитей оборвана, то одним из признаков является потемнение стекла возле оборваной нити. Если лампа не сильно старая, то ее можно восстановить путем включения резистора 10 Ом 0,25 Вт паралельно нити накала и если имеется шунтирующий данную спираль диод, его нужно удалить. Правда при этом запуск лампы может происходить с небольшим мерцанием продолжительность 10-15 секунд.

После этого осуществляем прозвонку остальных элементов схемы. Типчиной неисправностью является выход из строя транзисторов генератора из-за нарушения теплового режима. Для прозвонки транзисторов их необходимо выпаять, в связи с тем что в цепи транзисторов между переходами могут быть включены диоды. В качестве транзисторов используются транзисторы различных производителей серии 13003.

Правильный выбор транзисторов определяет надежность и срок службы генератора. Так например для энергосберегающих ламп мощности 1-9Вт рекомендуется использовать транзисторы серии 13001 ТО-92, для 11Вт – серии 13002 ТО-92, для 15-20Вт – серии 13003 ТО-126, для 25-40Вт – серии 13005 ТО-220, для 40-65Вт – серии 13007 ТО-200, для 85ВТ – серии 13009 ТО-220.

В случае мерцания лампы одной из причины может быть пробой высоковольного конденсатора, включенного между нитями накала лампы из-за воздействия повышенного напряжения. Конденсатор можно заменить на более высоковольтный с номиналом 3,3 нФ на 2 кВ.

Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора C3, могут перегреться и сгореть транзисторы. (Рис.1)

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

У меня Maxsus, светили чуть больше 8 месяцев и потухли обе, с интервалом в неделю. Электроника (силовая) оказалась не при чем. Пробой конденсатора позиционное обозначение С6 и С7, хотя стоит он один, 562J. Поставил наш, советский КСО на 500в, место позволяет. Это уже не первый случай с лампами этой фирмы. Ставили конденсатор К73-17 0,01х400в. Так что не выкидывайте эти лампы, некоторые можно востановить. Если неисправна колба, то можно электронику использовать для ламп ЛБ-20, не мигает, как со своим дросселем.

У моей турецкой Vitoone VO11025 (25W) перегорели транзисторы EKA X1 13003D ( в переходе Б-К ).

Заменил на JB8 13003. Они оказались без диода между К-Э, и цоколевка была зеркальной. Хорошо, что проверил и правильно впаял. В итоге все заработало.

Модернизация энергосберегающих ламп

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать:

Для модернизации подойдёт любой NTC-термистор, предназначенный для ограничения пусковых токов, сопротивлением 20-50 Ом. В холодном состоянии термистор имеет указанное сопротивление, что ограничивает текущий через него ток. При нагреве сопротивление уменьшается и термистор не влияет на работу схемы.

Термистор необходимо установить в разрыв нитей накала лампы в любом удобном месте. При работе термистор нагревается, поэтому не стоит устанавливать его вплотную к другим компонентам.

Установка NTC-термистора последовательно с нитью накала. Введение данного элемента позволит ограничить пусковой ток лампы и уберечь нить накала от обрыва. Здесь достаточно даже небольшого сопротивления термистора. В отличие от PTC термистора, который должен быть установлен параллельно резонансному конденсатору и обеспечивать прогрев нитей перед поджигом, данная модернизация не приводит к заметной задержке включения лампы.

Перед сборкой в цоколе лампы необходимо просверлить вентиляционные отверстия, чтобы сделать температурный режим работы более мягким. Ряд отверстий вокруг места крепления трубки лапмы служит для отвода тепла от самой трубки. Ряд отверстий ближе к металлической части цоколя служит для отвода тепла от компонентов балласта. Тажке можно сделать ещё один ряд отверстий - посередине, большего диаметра.

NTC термистора более 50 Ом найти не удалось - собрал из нескольких последовательную цепь сопротивлением около 80 Ом, подключение последовательно с конденсатором на работу также не влияет.

Не влияет из-за маломощности лампочки. Тут, чем мощнее, тем при меньшем сопротивлении терморезистора проявится эффект.

Но эффекта от 50 Ом я даже на мощных лампах, практически, не наблюдал. Глазами. Только осциллографом - по нему видно, что ток нарастает постепенно.

Во вторых, терморезистор не уменьшает величину сопротивления до нуля, и при нескольких резисторах, соединённых последовательно, эффект будет всегда хуже, чем с одним, на такое же сопротивление в холодном состоянии.

Из личного опыта.

Для ламп мощностью 20-25Вт терморезистор на 700 Ом уже даёт задержку до 5 секунд. Для мощности 10-15Вт можно взять и 1-1,5 КОм, лишь бы инвертор смог запуститься. А это бывает не всегда. По этому, для малых мощностей приходится ставить, так же, не более 1 Ком. Эффект хотя и заметен, но уже меньше.

Однако, думаю, есть смысл ставить даже маленькие терморезисторы. Лишь бы приборы показывали меньший ток запуска и плавное его нарастание после поджига.

W348 - маленькая деталь, на плате обозначена как диод (буквой D), полярность не указана ни на плате ни на самой детальке. Внешне похожа на мелкий стеклянный диод синего цвета.

Информацию о W348 найти не могу. Что это? Двуполярный стабилитрон, динистр ?

Кто сталкивался - подскажите, что это такое ?

Это динистор.

Динистор DB3 нужен для запуска. Он кстати так и обзывается.

Вот по этой ссылке http://www.qrz.ru/schemes/contribute/constr/fluorescent-lamp... я собрал - "Схема 4. Дважды два - итого четыре детали и трансформатор." Там в энергосберегающих от Космоса присутствует дроссель (ну, я может и путаю, в общем присутствует хрень такая, очень похожая на трансформатор с ферритовым сердечником.). Я один размотал, там содержится 267 витков. Если не разбирать, то можно аккуратно намотать 9 и 10 витков дополнительно. Место в нем есть. И аккуратно сделать тоже получиться. Вторичная обмотка попадает в параметры схемы (не буква в букву, конечно). Конденсатор я уменьшил до 10 nF (еще раз - 10 nF), резистор на 51 ом - заменил резистором на 21 ом (он был безжалостно выпаян из схемы Космоса). 1,5 КОм не нашел. Пробовал 1,3КОм и 1,6КОм. Работает. По моему и 10КОм будет в этой схеме работать. Транзистор оставил как в схеме. Единственно - радиатор прикручивать необходимо!!! Иначе через 3 секунды транзистор перегревается насмерть. Один из выводов высоковольтной обмотки бросил на минус/землю, устойчивость поджига уверичилась. Вывод нашел эмпирически (величайший из изобретенных - "метод научного тыка"). Запитывал от китайского блока питания 0-15 В. Начинает работать на 10В. Если с землей на высоковольтной, то потребление падает до 0,4 А. Если без - 0,7...0,9 А. Если во время работы прикоснуться пальцем ко второму высоковольтному выводу - можно получить очень неприятный ожег. Ощущение раскаленной иголки. И паленой кожей попахивает.

Ремонт энергосберегающих ламп - можно почитать на этом форуме - http://pro-radio.ru/it-works

Прямая ссылка на статью: http://pro-radio.ru/repair/2280/

ЗЫ: Взял где взял, обобщил и добавил немного.

ЗЫ2: Кому не нужно - проходим мимо...

ЗЫ3: LF! ,kzl rjgbgfcnf!

Простите за качество некоторых картинок (чем богаты).

Попалась мне на глаза прелюбопытнейшая бумажка. Естественно их раздавали мелким ИП-эшникам. И вроде бы все правильно, экология и т. д. Но не покидает чувство, что опять за счет тебя пытаются решить свои финансовые проблемы и т. д.

На эту мысль наталкивает всего одна фраза «В случае отсутствия договора...» вам будет ай-ай-ай. Теперь подойдем к этому с финансовой точки зрения. У вас (если есть конечно) часто перегорает люминесцентная (энергосберегающая) лампа? Я думаю что большинство скажет, ну может раз в год (лично у меня над головой их весят всего две, которые я не помню чтобы перегорали). Тем более, что большинство ИП-ков арендаторы, им до лампочки, замена лампочек, это проблема арендодателя. Но почему то это никого не интересует.

Теперь из за этой одной лампы, я должен переться в «Экотранс» заключать договор, и почему то я на 200% уверен, что он будет не бесплатный, не важно сгорит эта лампа у тебя в этом году или через пять лет. Плюс ко всему если мне память не изменяет, у меня тогда должен быть спец контейнер для хранения этих ламп, стоимость под 5 тысяч рублей, об этом почему то в бумажке молчок, или оставили лазейку для возможности штрафа?

Не слишком ли зажрался наш уважаемый «Экотранс»? Помнится до него вывоз мусора обеспечивало коммунальное хозяйство (не помню как оно называлось точно) зато точно помню что они брали за пол года 117 руб. После прихода «Экотранса» стали брать 130р. в месяц , лично для меня не поменялось ровным счетом ничего кроме суммы.

И если уж «Экотранс» так радеет за экологию сделайте у себя пункт приема ламп и батареек, сгорит люминесцентная лампа я ее вам привезу и сдам.

И еще для утилизации ртутных ламп нужна специальная установка, но я что то не слышал чтобы она была у компании «Экотранс» или вы лампу просто на мусорном полигоне «похороните»?

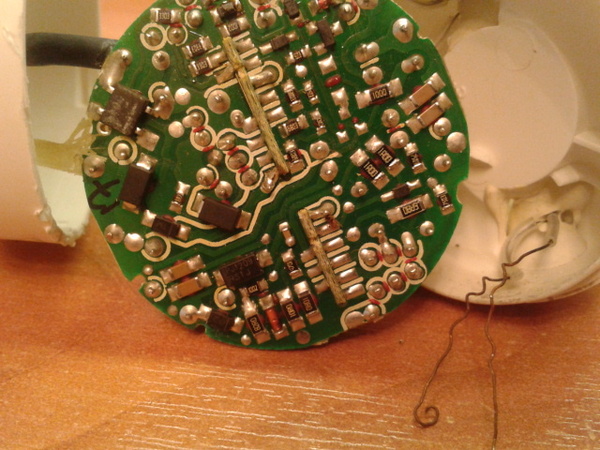

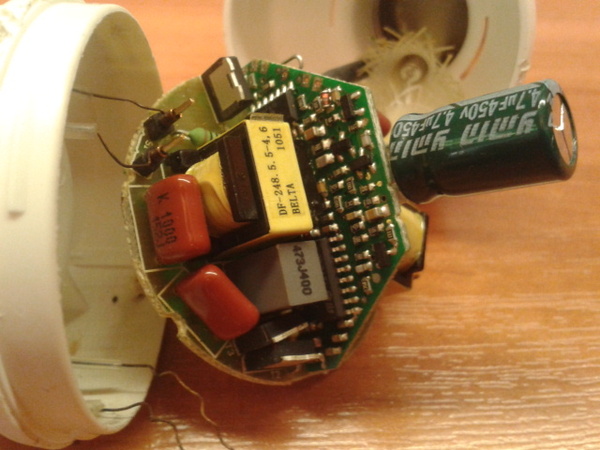

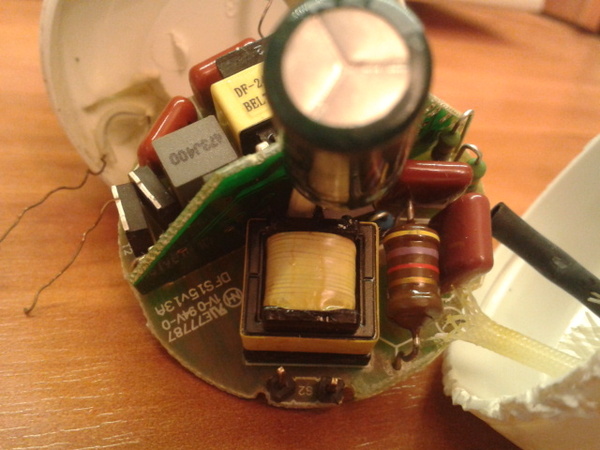

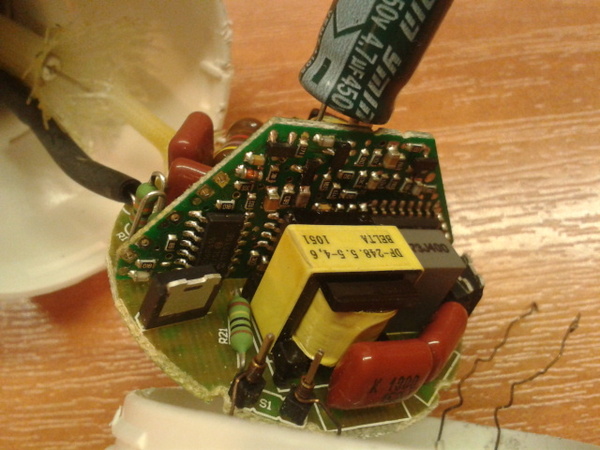

а значительно больше, даже странно. Но не об этом. Решил я её починить от делать нех. Вскрыл а там начинки как в мобильнике. Зачем столько?

Насчитал 3 микросхемы, 4 транзистора, 5 кондёров, 2 катушки и штук 20 резисторов.

p.s. отпаялась одна ножка большого кондёра и оплавился один резистор- как узнать какой нужно ставить на его место?
