Посмотрел видео про вскрытие бортового накопителя параметрической информации (чёрного ящика) с самолёта СУ-24М сбитого в Сирии… 55 минут позора, показанного на весь мир, в прямой трансляции. Как же стыдно за нас, за всю страну!

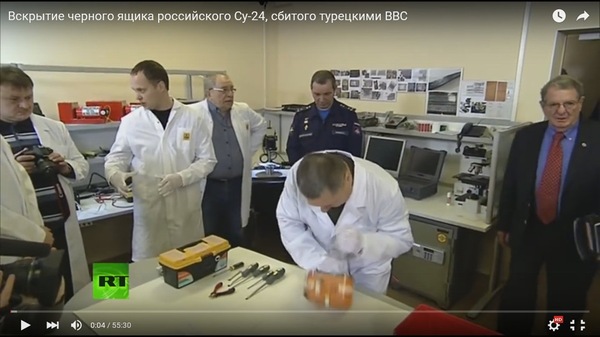

В самом начале, на 4-й секунде видео, «эксперт» межгосударственного авиационного комитета (МАК) чуть не отправляет под стол чёрный ящик! Подчеркну, что действие происходит в лаборатории, которая является штатным местом МАК для проведения работ по вскрытию и считыванию информации с бортовых накопителей.

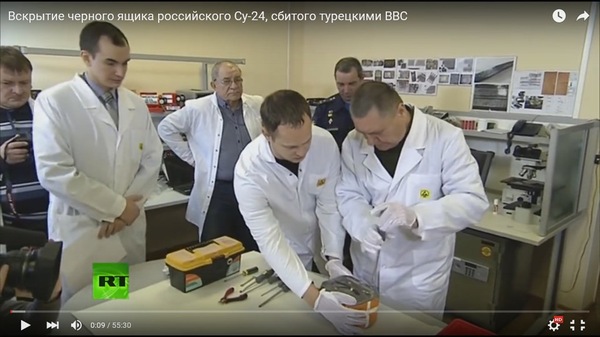

Это кухонный стол? Неужели нельзя закрепить корпус при проведении этой ответственной операции? Ну, что-то вроде тисков. Вокруг стоят тоже эксперты и, сложа руки, наблюдают за этим. Пока председатель комиссии явно не говорит второму: «Помоги ему, подержи блок». Тогда тот приходит на помощь:

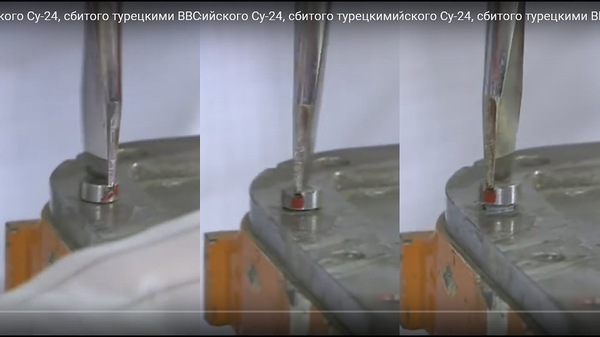

При вскрытии корпуса используются шлицевые отвёртки «STAYER» серии MAX-GRIP Regular, немецкой фирмы KRAFTOOL I/E GmbH. Импортная шлицевая отвёртка не соответствует по толщине шлицу отечественных винтов. Она просто не лезет в шлиц и несколько раз срывается у «эксперта». Вообще отвёртка у этого левши постоянно гуляет из стороны в сторону, он даже не может держать её соосно с винтом. Вот на раскадровке очень хорошо видно, что отвёртка не садится полностью в шлиц:

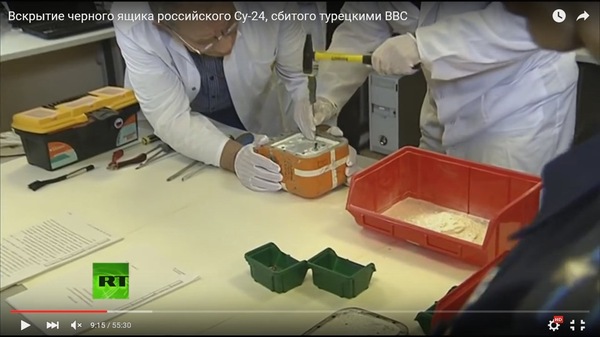

Далее начинается ужас: отвёртка не подходит, «эксперт» берёт молоток и начинает забивать её в шлиц… Рука, лицо… Голос за кадром: «Так можно полтора часа возиться». Неужели нельзя было использовать подходящие отвёртки, либо придать нужную форму этим на наждаке?

Но это всё цветочки, по сравнению с тем, что я увидел дальше!

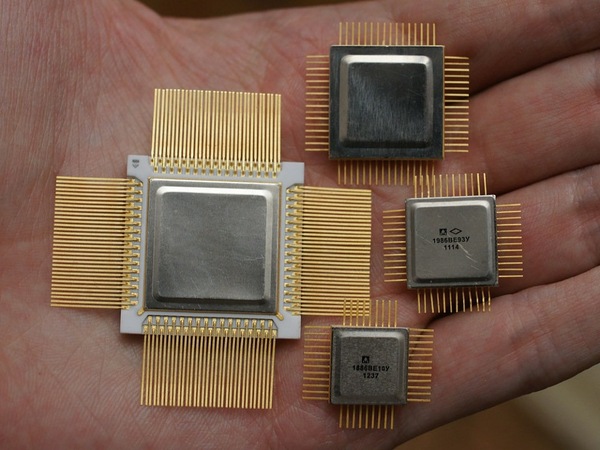

Когда «эксперт» поднял крышку и вытащил на всеобщее обозрение электронную начинку, период сокращения сердечной мышцы у меня стал стремиться к бесконечности: я ожидал там увидеть что-то привычное, военное, типа такого:

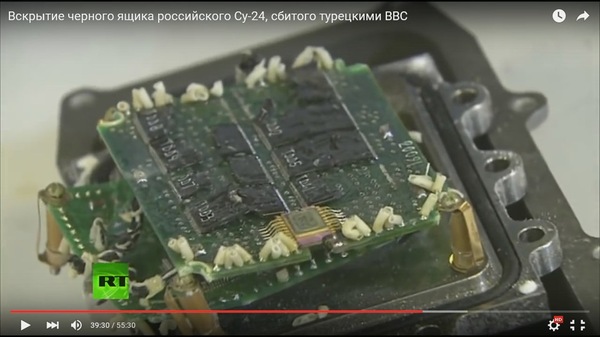

Но увидел импортные микросхемы FLASH памяти в пластиковых корпусах TSOP-48, размещённые на многослойных печатных платах, соединённых этажеркой… Это же школьники в радиокружке собирали!

Единственная отечественная микросхема в металлокерамическом корпусе 402.16-32 (с покрытием из золота), как раз и осталась целой. Да, Петрович, не хватит тебе этих драгметаллов на бутылку водки… Зря ковырял.

Вскрываемый «защищенный бортовой накопитель параметрической информации БАНТ-32-02» был разработан в начале 90-х смоленским ОАО «Измеритель» и согласно заявленным техническим данным выдерживает удар до 1000g, нахождение в очаге огня с температурой 1100° в течение 30 мин и т.п. По сути, это хорошо защищённая «флешка» ёмкостью 64 МБайта. Цена такой «флешки» 460 тыс. руб. (цена на март 2014 г.)

Механическая конструкция защитного кожуха представляет собой тройное вложение (матрёшка) с демпфирующим наполнителем между корпусами. Мы видим, что внешний корпус сильно повреждён.

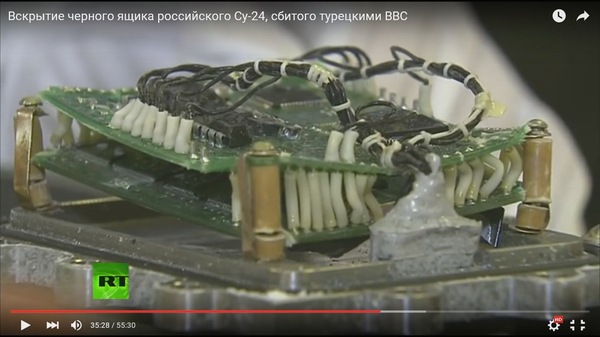

Внутренний корпус не повреждён, а «все яйца всмятку»… Как такое может быть? Кому пришла мысль в голову использовать печатные платы (ПП) без какой либо заливки модуля компаундом? Платы, закреплённые по углам на простых стойках, висят в воздухе? Это полный пинцет! Платы разрушились от действия кинетических сил, а не от прямого механического воздействия! Они просто изогнулись, и импортные пластиковые корпуса разлетелись к чёртовой матери! …все полимеры!

На фото также видно, что плата многослойная (предположительно четырёхслойка, в двух внутренних слоях обычно разводится земля и питание в виде полигонов с заливкой по всей площади платы).

Кто догадался использовать «многослойку» в таких тяжёлых условиях эксплуатации? Не нужно получать высшее образование – достаточно набрать в Google запрос «техника разводки печатных плат», что бы узнать:

"Основная проблема многослоек – значительно худшая долговременная надежность контактов к внутренним слоям в жестких условиях эксплуатации (вибрации, механические нагрузки, термоциклирование). Вызвано это тем, что контакт к внутренним слоям в подавляющем большинстве случаев осуществляется только по тонкому торцу фольги в отверстии. Разница в температурных коэффициентах расширения и модуля Юнга диэлектрика и меди при вибрациях и термоциклировании приводят к образованию отслоений/срезов металлизации."

Позор! Не могу поверить, что внутри «чёрных ящиков» находится такое. Стыдно, очень стыдно!

Ссылка на источник drive2.ru/b/2615302
