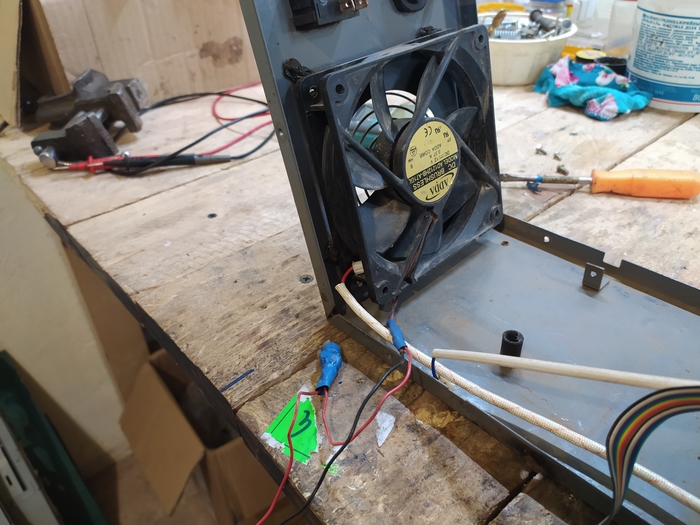

Так, я остановился на кулере. Он у нас работает не на полную мощность так как лампочка довольно сильно режет ток. Хм, где то я 15в линию видел, где же.... Ааа, вон она.

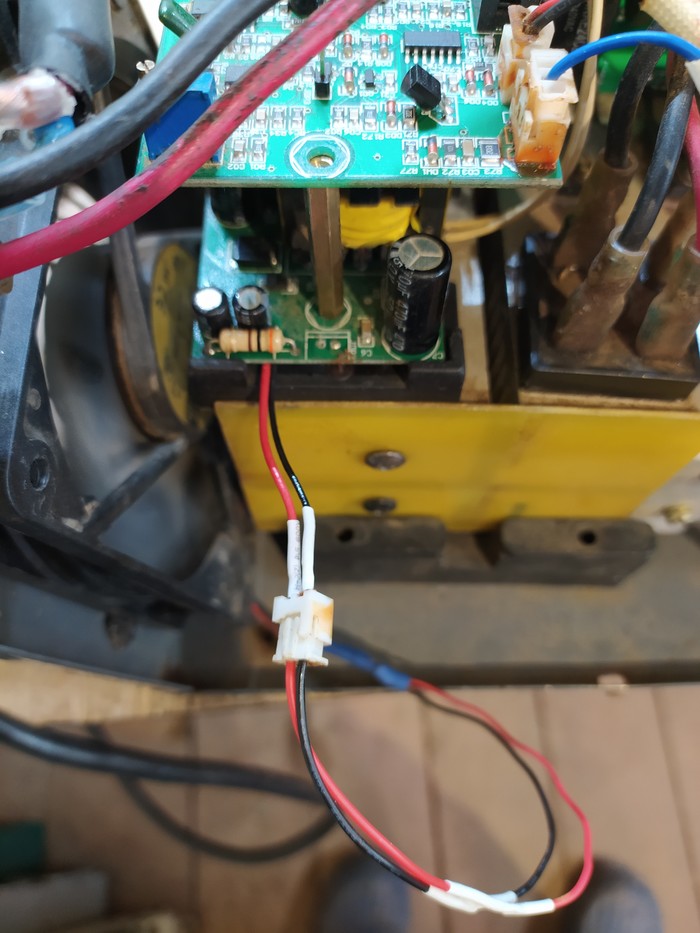

Тупо подцепляем кулер к 15в шине.

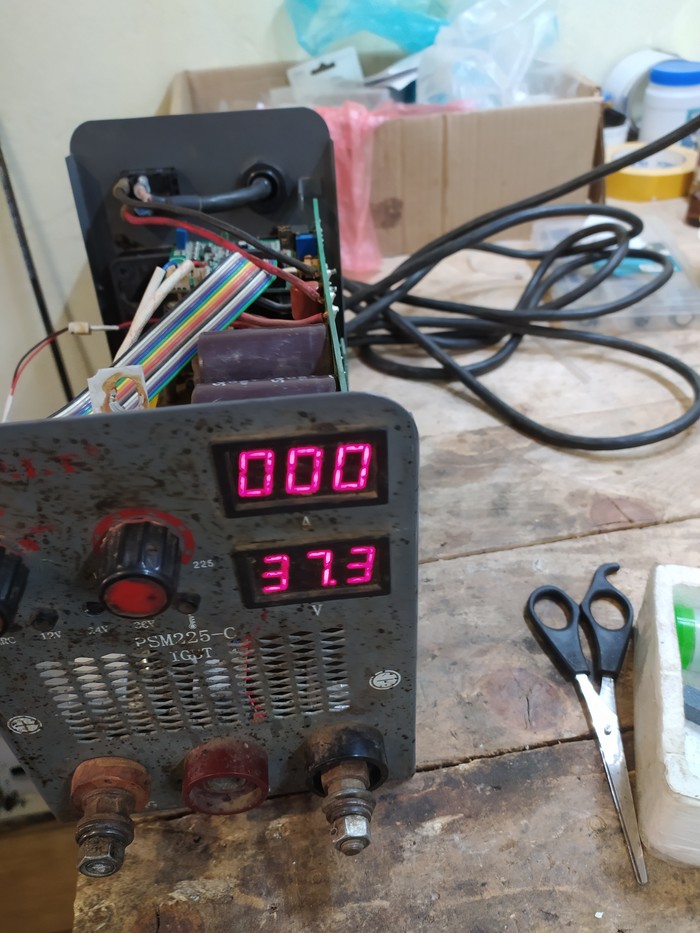

Кулер зажужжал на полную мощность. Теперь надо нагрузить на балласт, проверить регулировку тока. Регулировка тока исправная, все работает. Можете полюбоваться результатом.

Сразу отвечу во сколько это обошлось клиенту. За работу 3000руб, за запчасти 650. По запчастям это 4ключа и силовая кнопка включения.

И так, сегодня к нам поступил сварочный инвертор, по совместительству зарядное устройство PIT PSM-225-C

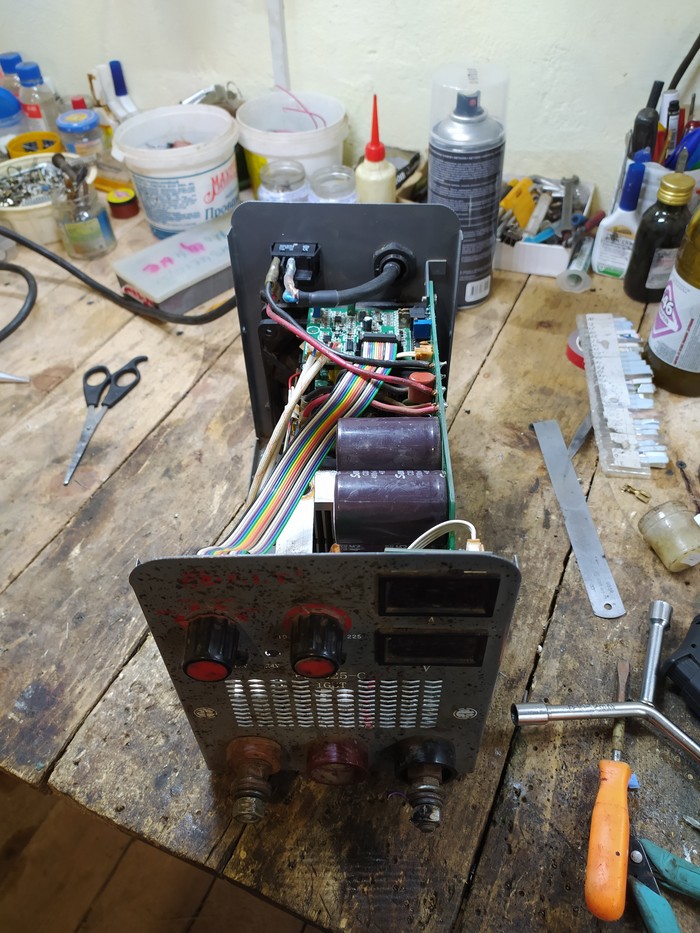

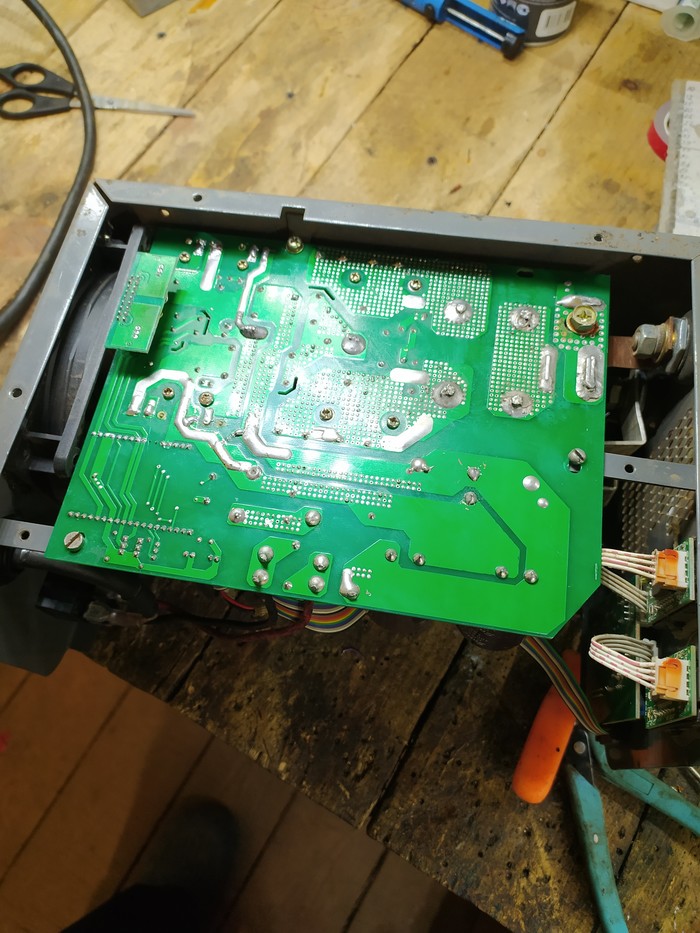

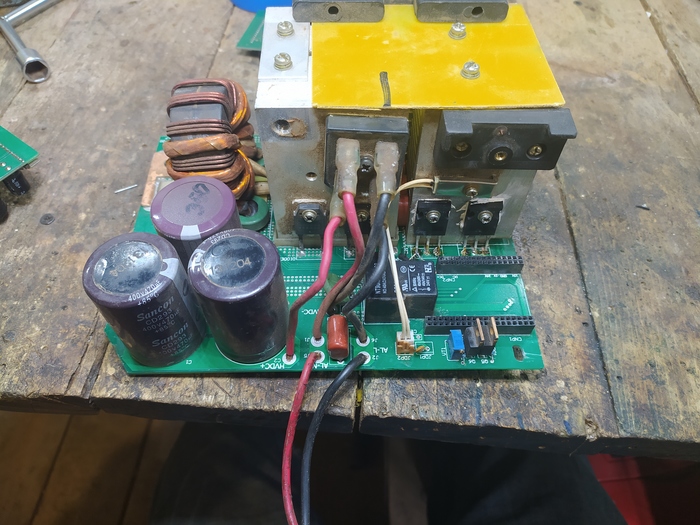

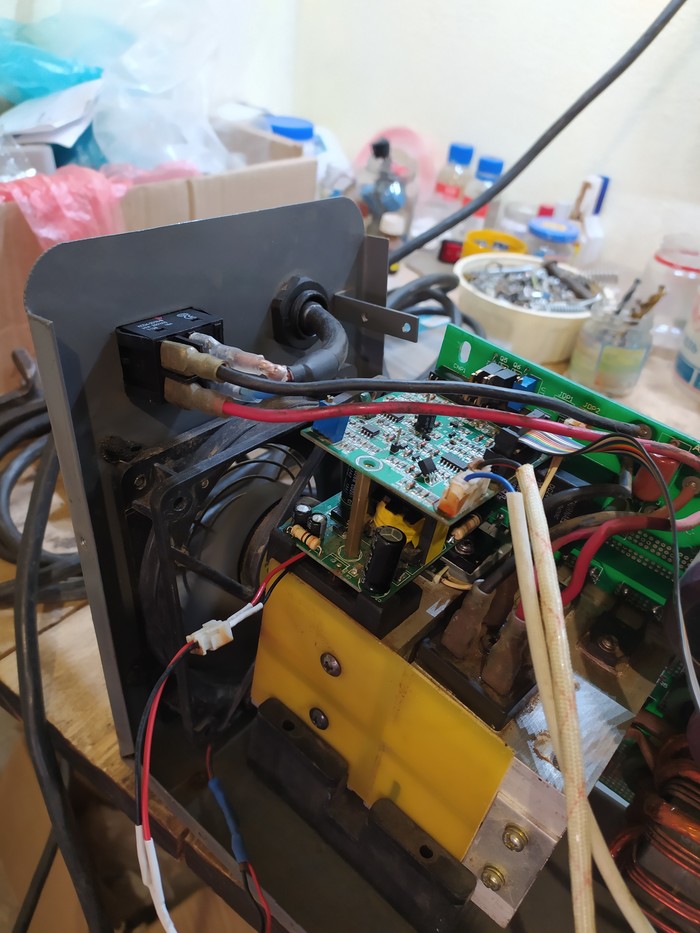

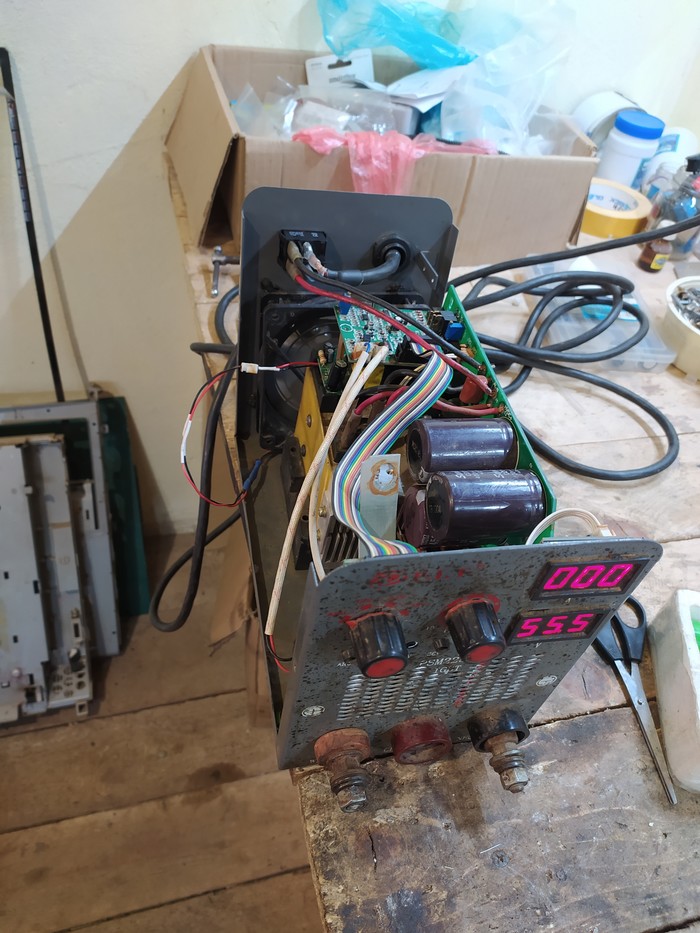

Вот его потрАшка

Ближе

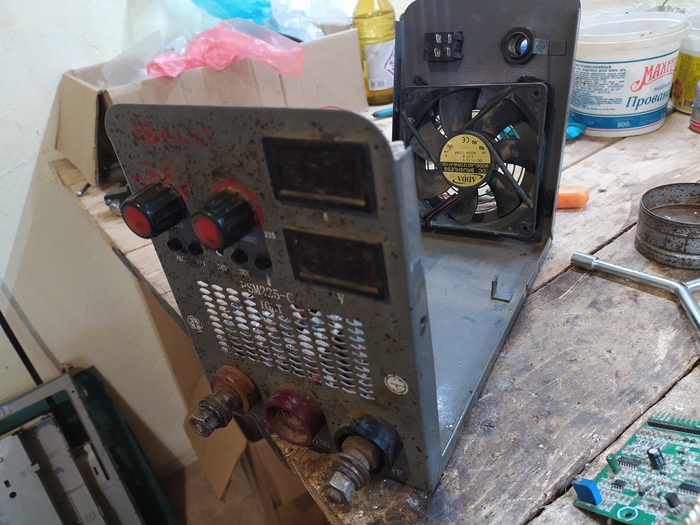

Сзади

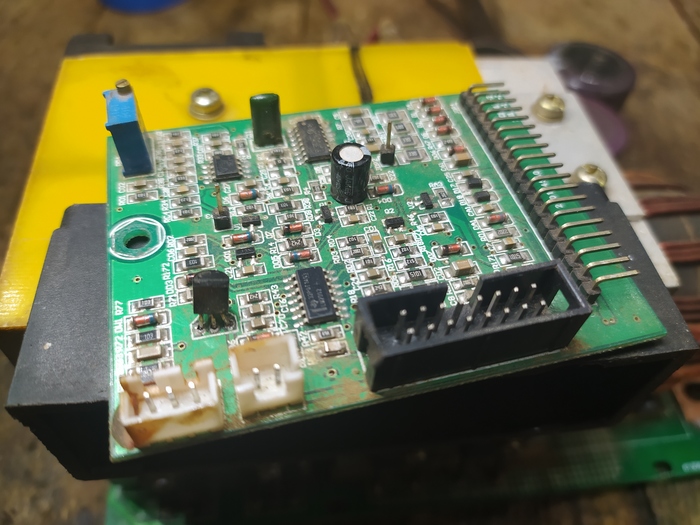

Плата управления

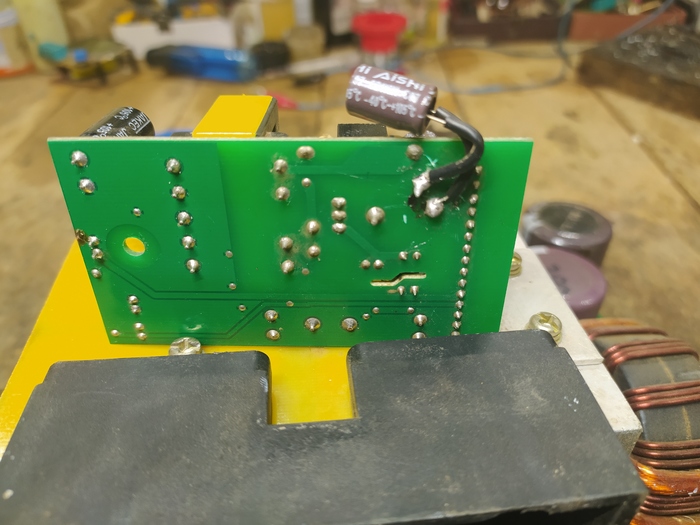

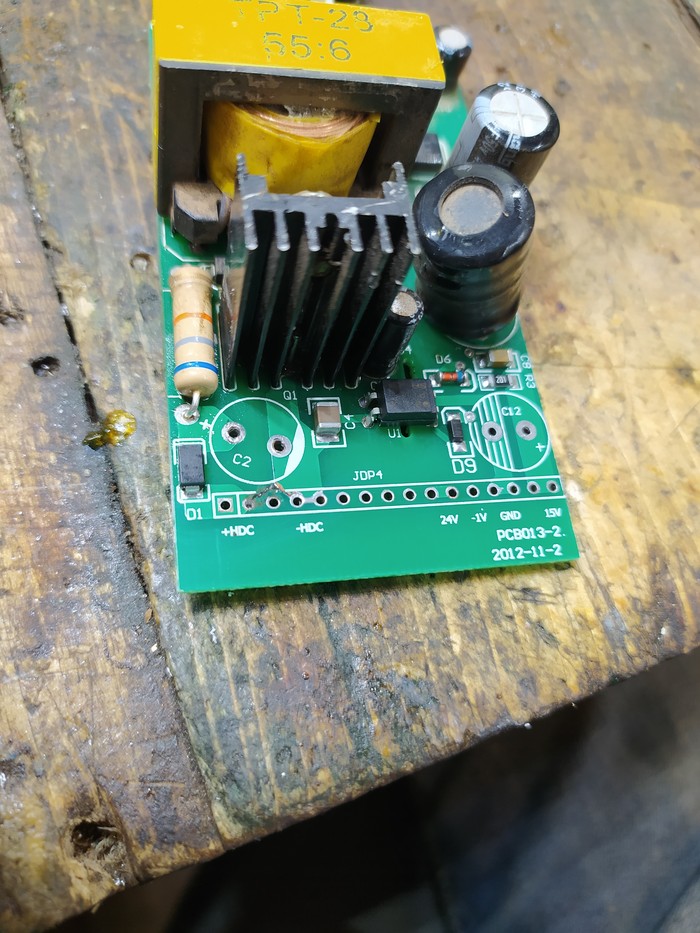

Дежурка

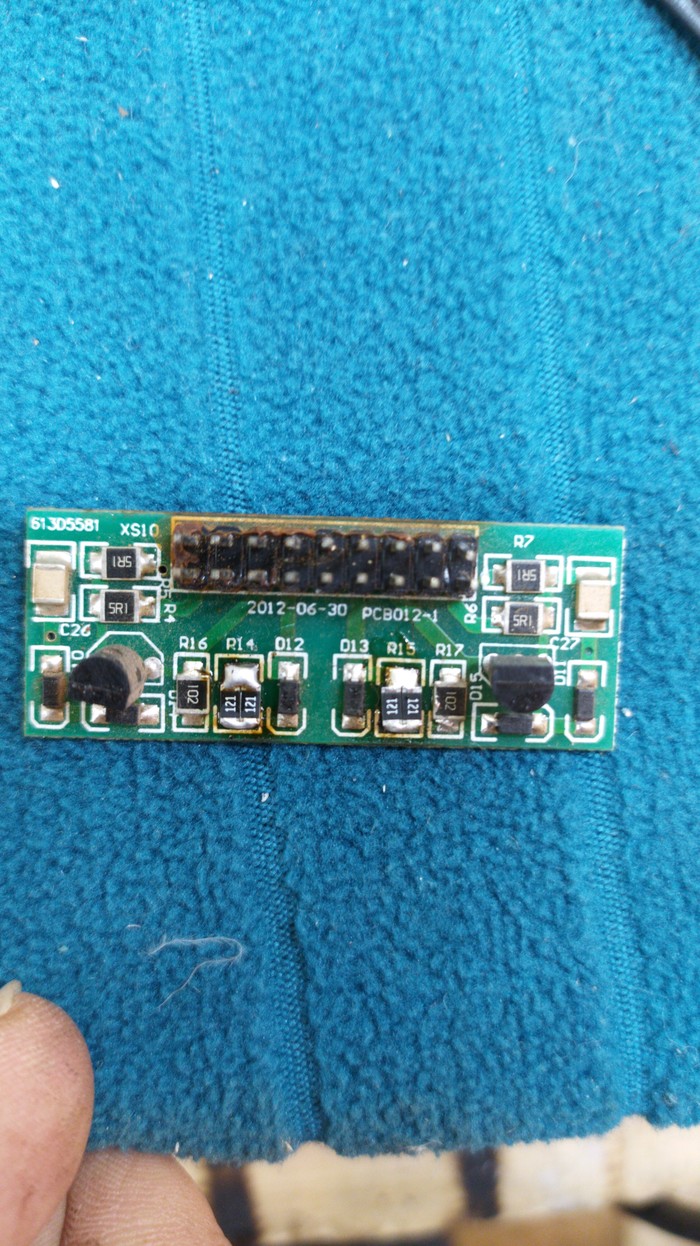

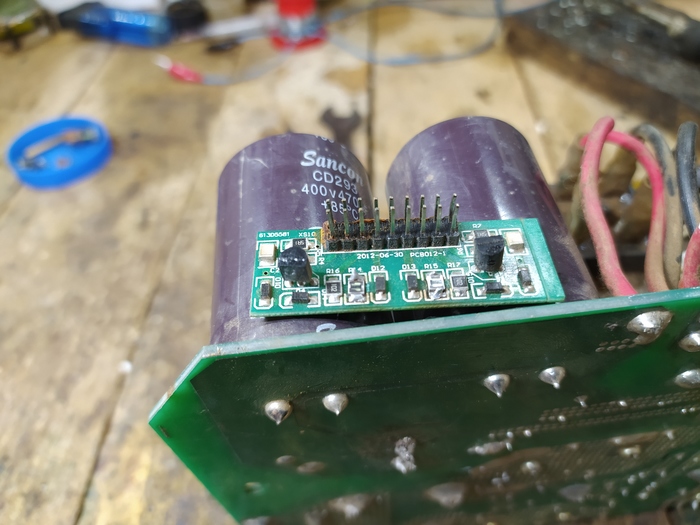

Драйвер ИГБТ

Куда бы я не заглянул, везде печаль, беда, кровь, ки*ки, расп***сило

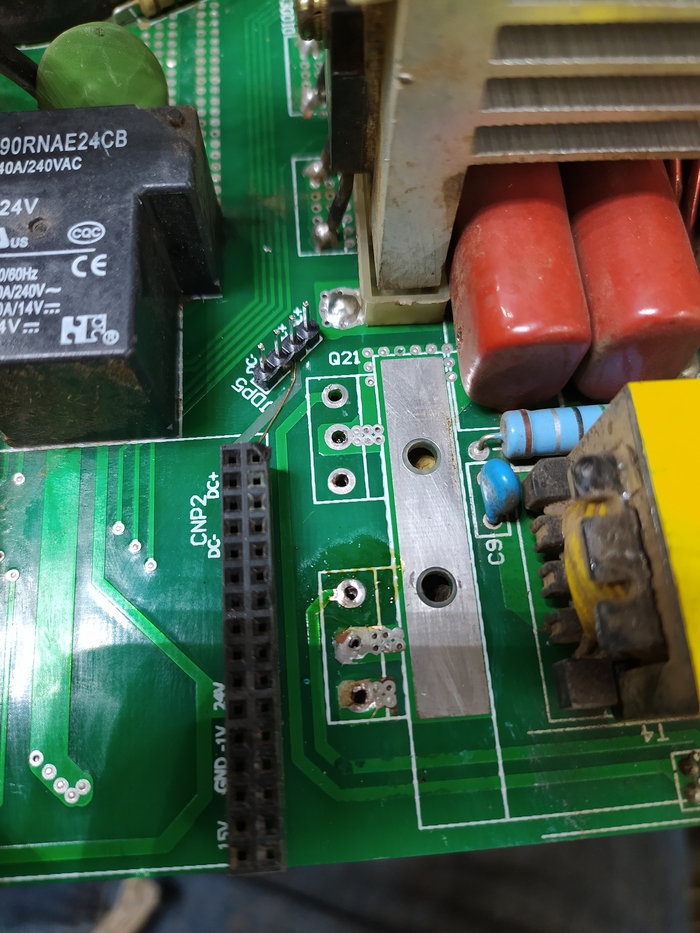

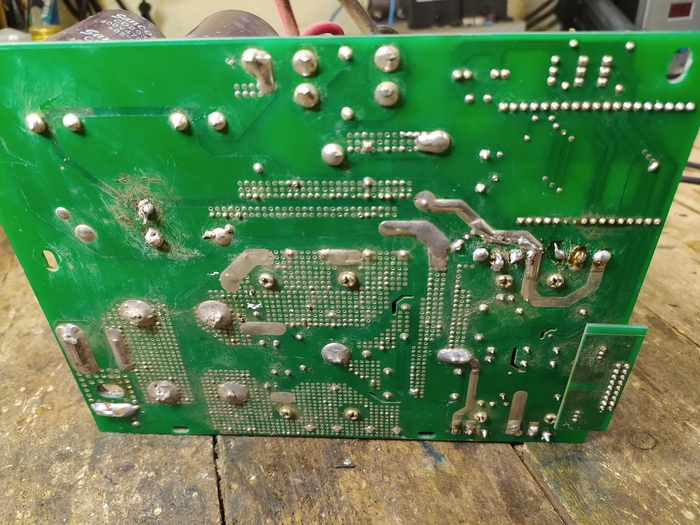

Сдуваем наКер игбт и смотрим состояние дорожек и металлизаций

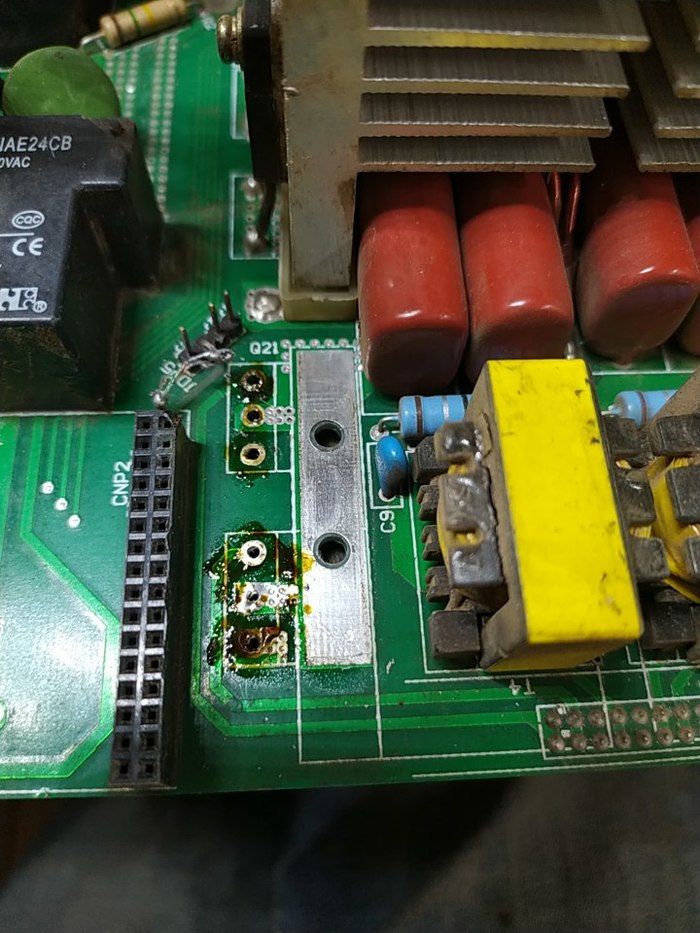

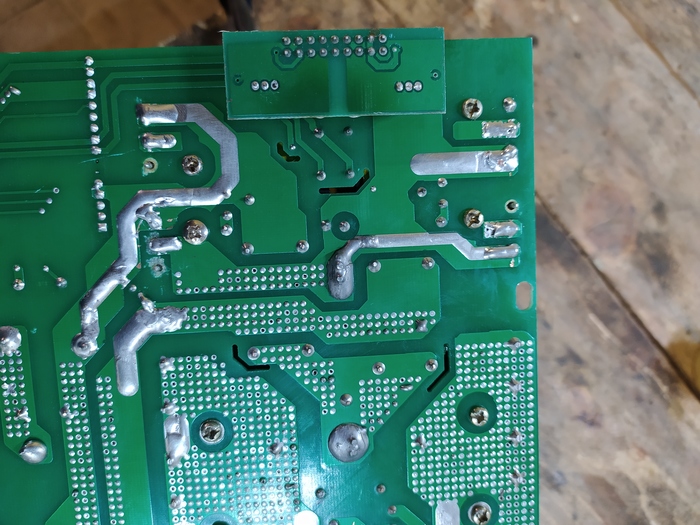

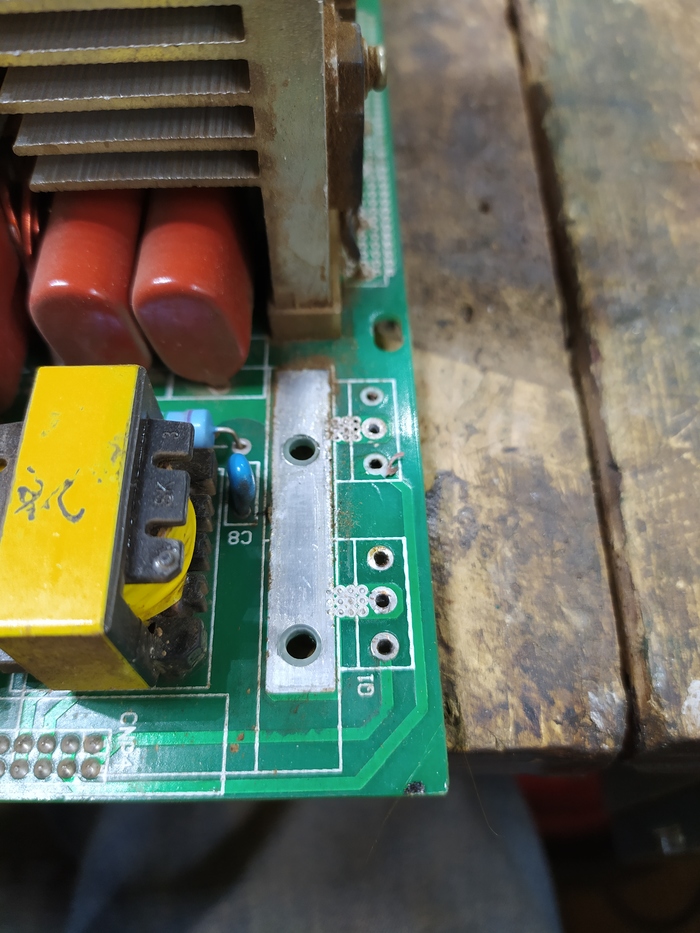

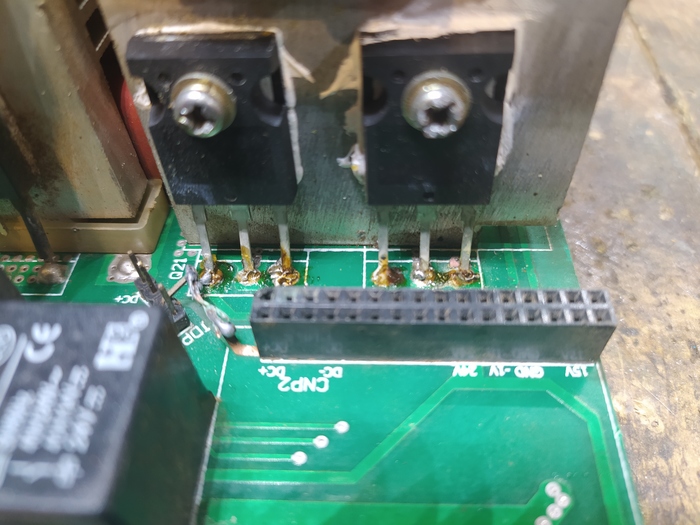

Тут мы видим что метализации то и нету, все снесли рукожопы когда выпаивали транзисторы. Но это еще полбеды, вы только посмотрите как они восстановили дорожку. Ладно, снимаем слева разьем, кидаем проводочек и восстанавливаем.

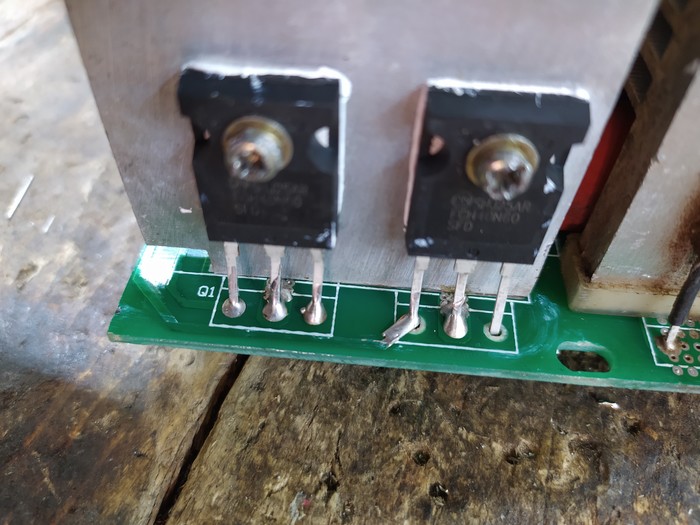

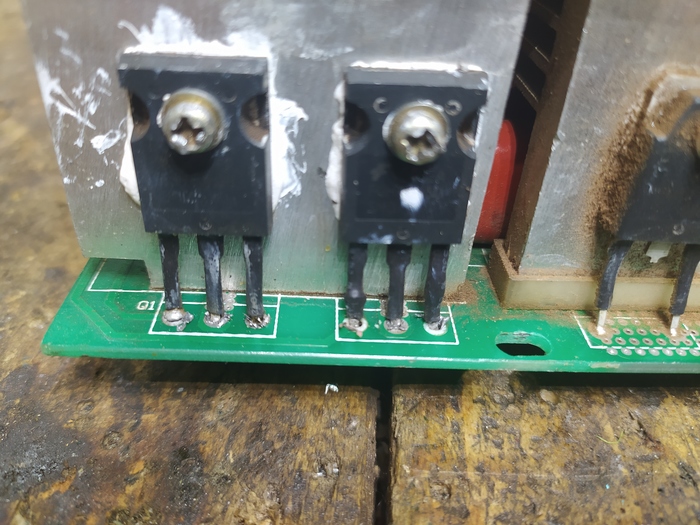

Идем к другой паре ключей, оцениваем состояние. Мда, тут все печально...

Ну чтож, это оставим на потом, а пока мне надо разобраться с дежуркой, она то у нас не работает.

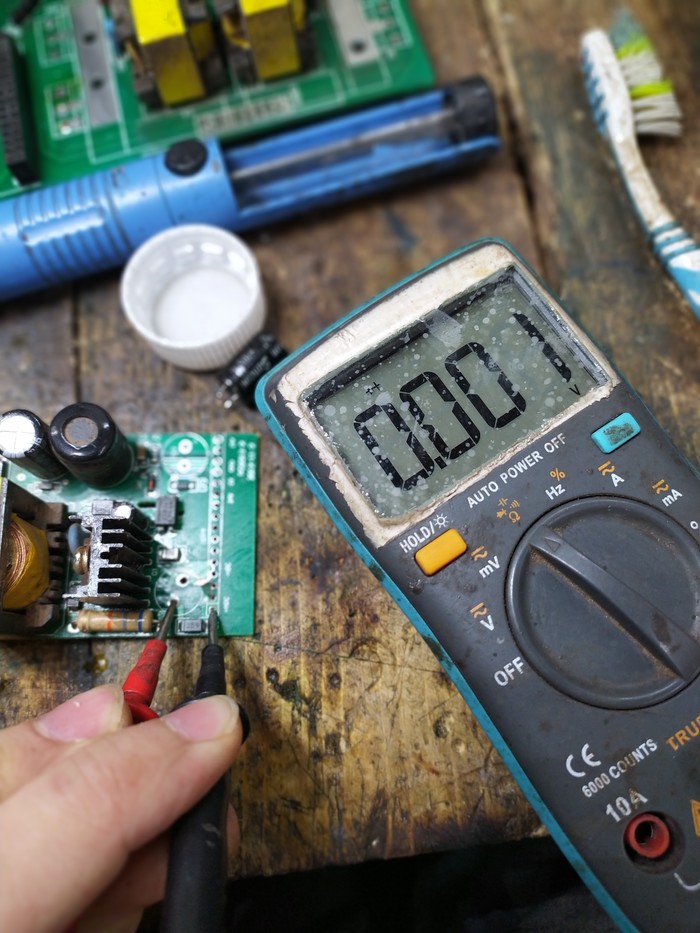

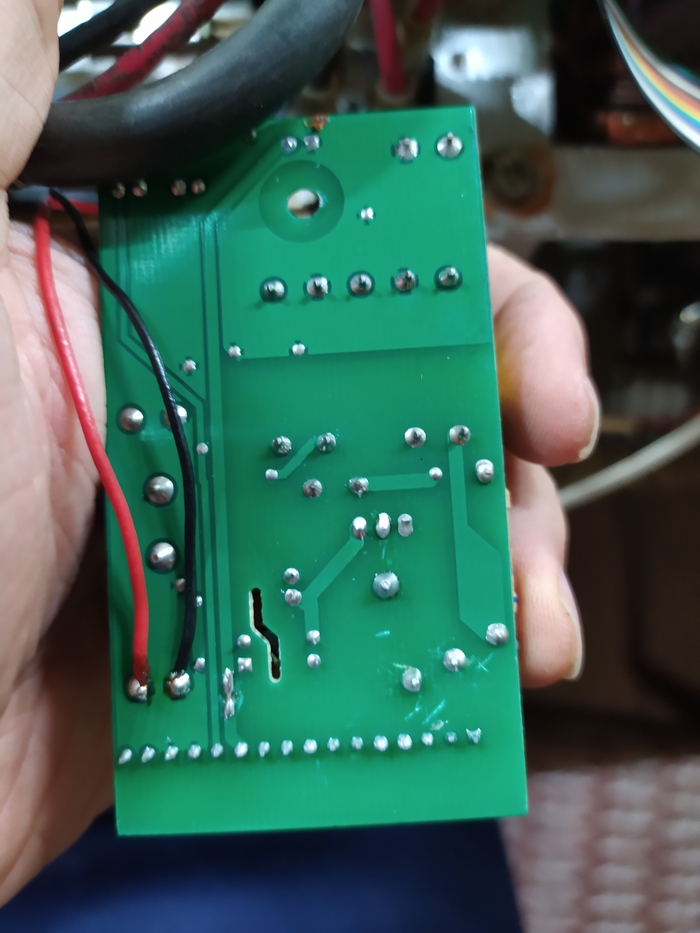

Вы видите тут КЗ? Нет? А он есть, но его не видно.

Вот она КоЗочка

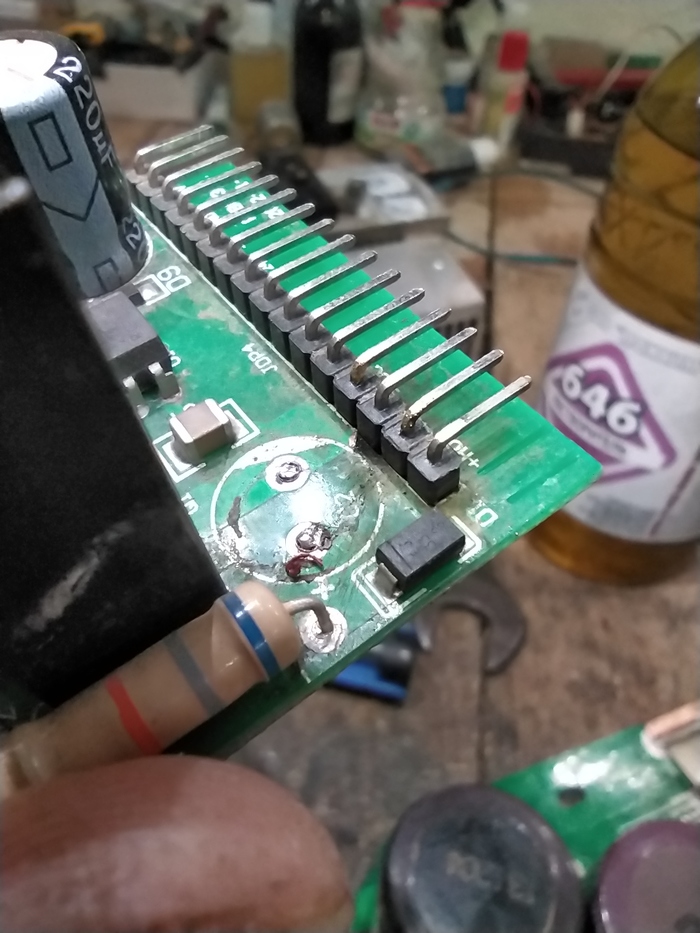

Сдуваем наКер разьем и смотрим. Видно? Вон между ножками пробило. Восстанавливаем и меняем диоды, они у нас пробитики.

Устанавливаем дежурку, запускаем и сварка ожила. Частично конечно, но дежурка работает. Теперь впаиваем кондеры на 4нФ взамен ключей и снимаем осцилограммы сигналов.

О, да, я забыл про плату драйвера ИГБТ. В нем меняем резисторы.

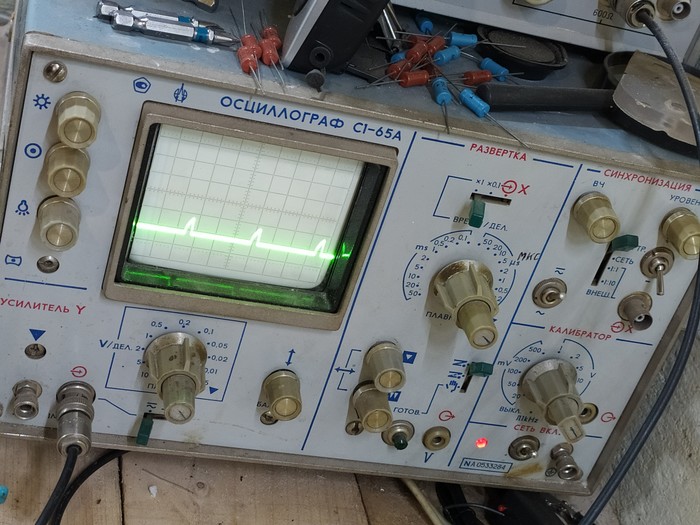

Воть осциллограммы. МДээээ, осцилограммы у нас так себе, в драйвере явно какой то косяк сидит.

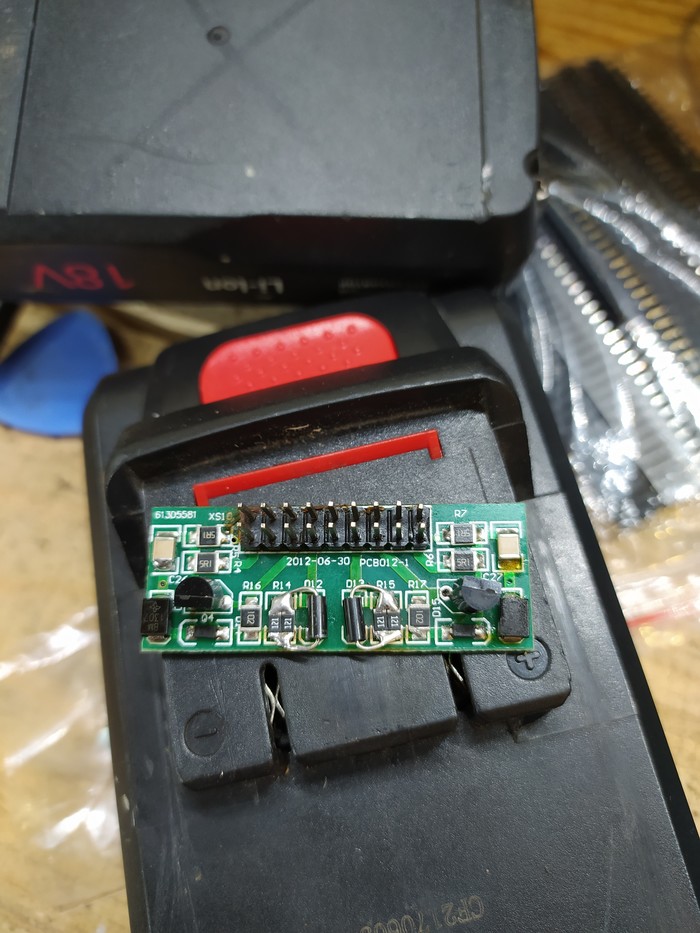

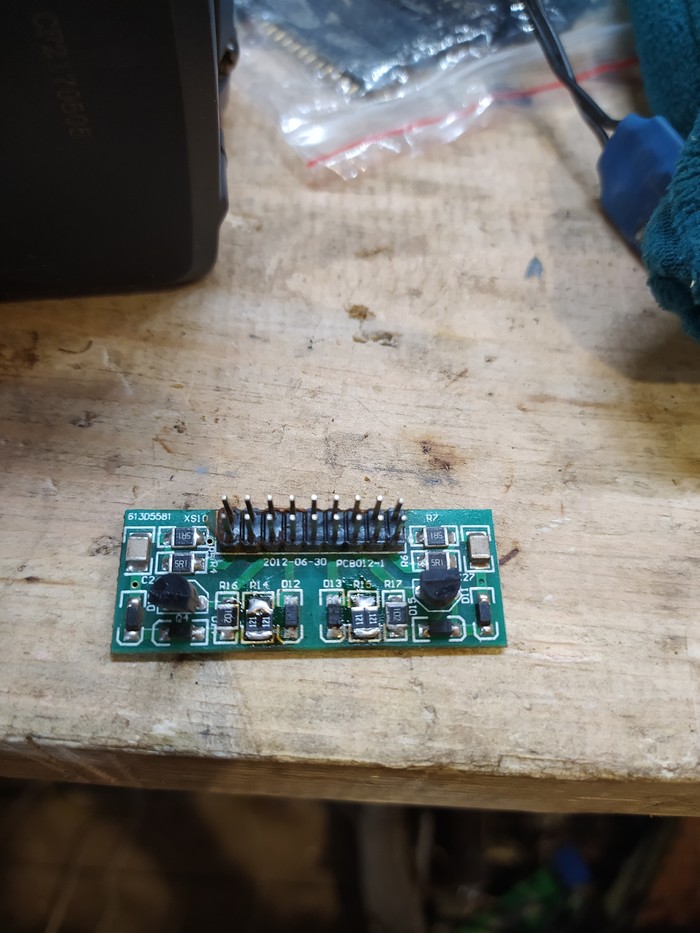

Подкидываю к плате управления шлейф, включаю и дымок такой пошел с платы драйвера. Вот фото драйвера после ухода из него Дыма. Как мы видим сгорел диод D13. Дальнейший поиск выявил пробитый стабилитрон на 18в D11.

Меняем сгоревшие элементы.

Устанавливаем на место и смотрим на сигнал.

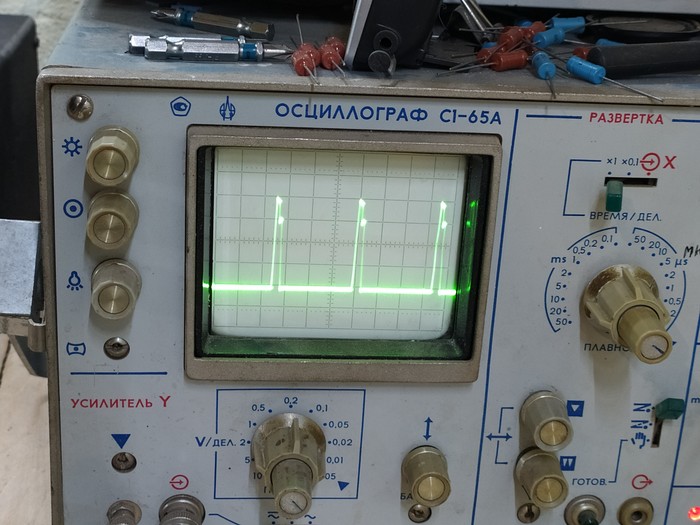

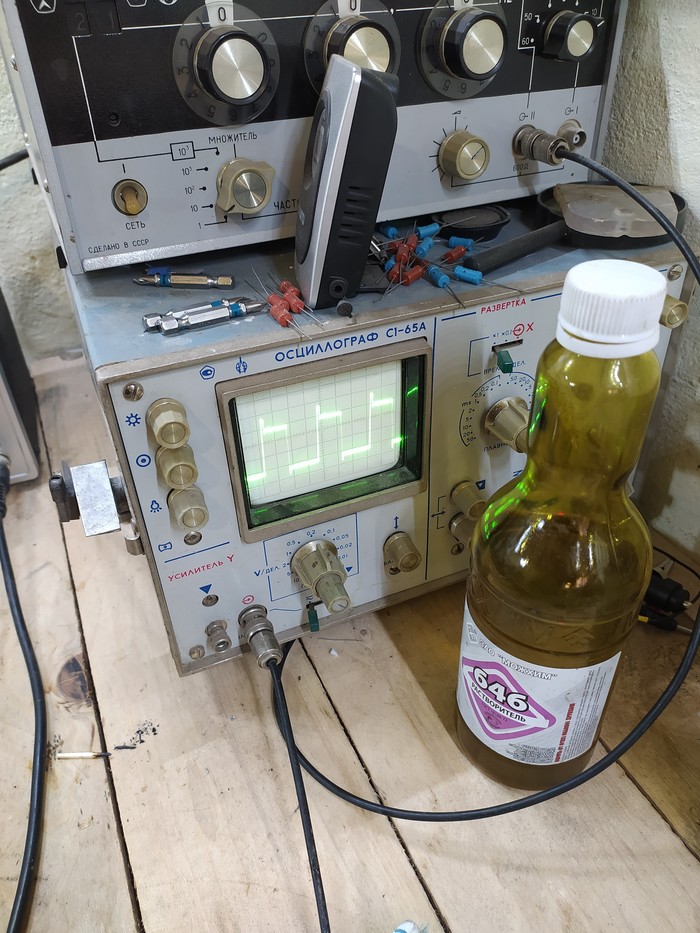

Вот это сигнал так сигнал. Нормальный меандр с иголочкой, и такой заебательский сигнал на всех 4 рех транзисторах. Ладно, приступаем к впаиванию силовых транзисторов.

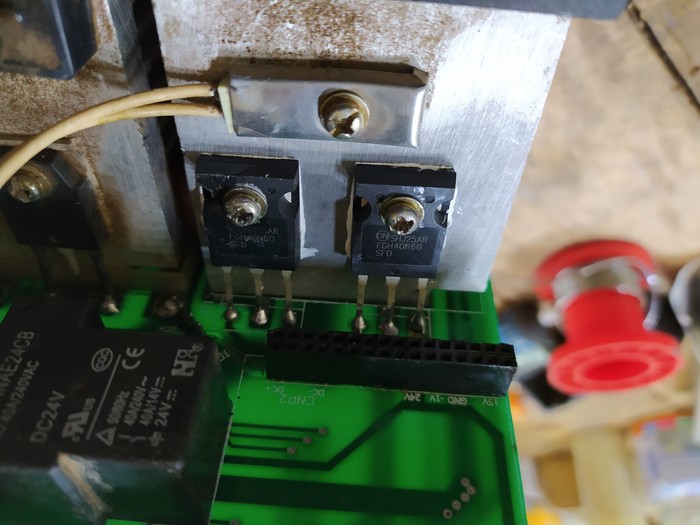

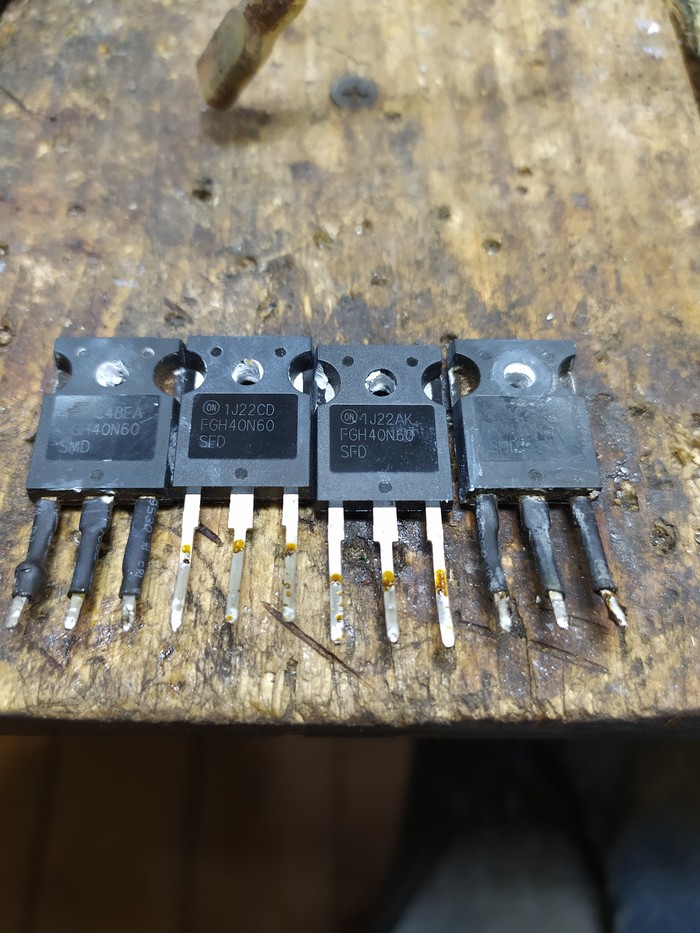

Чуть не забыл. Транзисторы которые там стояли хоть и живые НО РАЗНЫЕ БДЯТЬ. Звоню клиенту, что бы получить добро на установку новых транзисторов. Добро получено, можно приступать...

Надо решить вопрос с Колхозом кулера. Он у нас 12в а подается на него 24 через лампочку. Кинул 24в от ЛБП и понял что кулер не работает даже в полсилы. Надо решать.

Туть у меня лимит по фоткам закончился, все остальное переходит на 2 ую часть.
