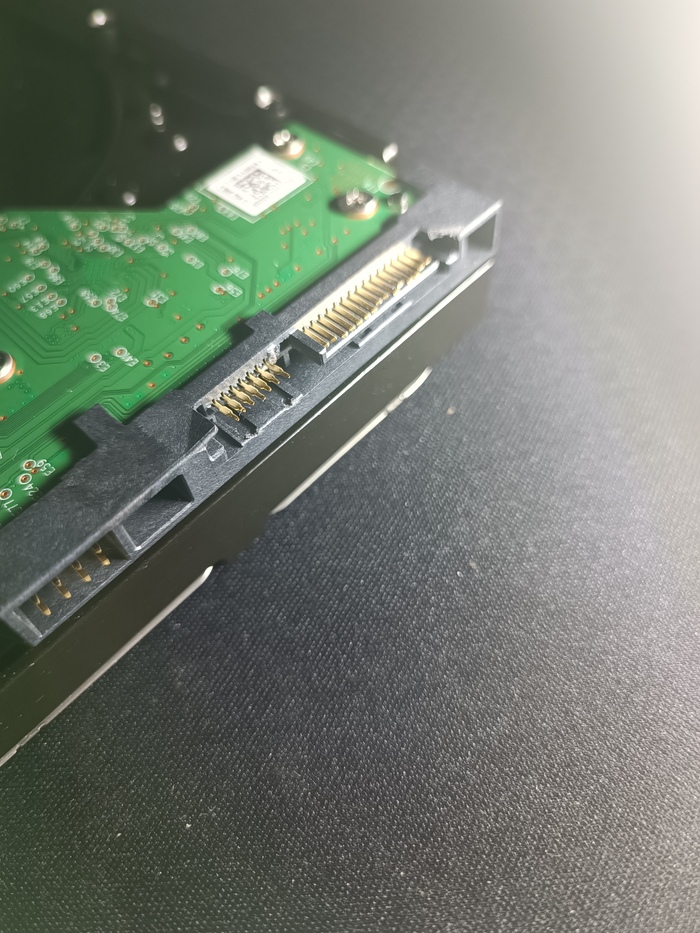

Добавлял в самосборный NAS память и своротил разъём на одном из дисков. Сами контакты не пострадали, но нужно переставить пластик.

Здравствуйте, есть HDD Samsung HD160JJ , у него отсутствуют 3 элемента на плате, в интернете не нашел схемы, помогите определить.Найти и запаять не должно вызвать проблем, есть паяльная станция

Всем доброго времени суток.
Пишу здесь очень редко, но этот случай решил осветить, т.к. возможно кому-то пригодится эта небольшая инструкция.
Обратился ко мне постоянный клиент по ремонту компьютеров с просьбой вытащить данные из двух внешних жестких дисков. С первым проблема была легкая - не работала плата переходника sata-usb, поменял корпус на новый с платой в комплекте и всё завелось, диск целый, данные на месте.
Со вторым диском пришлось помучаться.
Модель:
WD Passport Ultra

И так, подключаем к ПК - лампочка мигает бесконечно, диск раскручивается без посторонних звуков. Диспетчер дисков подвисает и диск не отображается.
Разбираем корпус и видим внутри диск WD20NMVW 2tb, плата 2060-771961-001 rev A

Нюанс в том, что на плате этого диска уже встроен интерфейс usb и привычного нам переходника SATA-USB в виде отдельной платы здесь нет.
Почитав в интернете, я выяснил, что этот преобразователь usb часто выходит из строя. Решив, что это мой случай, начал искать варианты
Есть несколько выходов из этой ситуации: 1. Купить новую плату и перекинуть туда ПЗУ
2. Припаять разъем sata напрямую к плате, что я и сделал.
Однако, все это может не сработать, т.к. у этих моделей может быть включено шифрование, которое можно победить на программно аппаратном комплекте PC-3000, но у меня такого нет.
Решил рискнуть.
На плате находим 4 точки с отверстиями, пронумерованы как: е71, е72, е73, е75. С обратной стороны к каждой из этих точек ведут дорожки, к ним припаяны маленькие конденсаторы, их удаляем.
Далее к точкам припаиваем разъем с помощью проводов либо провод сата, как вам удобно, по следующей схеме:

Это распиновка разъема сата.
На фото контакт 5 подписан как е74, его я подцепил к е73.
используем контакты 2,3,5,6 и любой из gnd припаиваем к массе на плате HDD.
У меня это выглядит вот таким образом:

Провод дополнительно фиксируем (термоклеем или чем вам удобно, чтобы не вырвать контакты)

Питание на диск можно тоже подключить напрямую, но я решил использовать штатный разъем, подключив провод usb к заряднику от телефона.
Далее все это дело подключаем к компу и о чудо! Диск определился, но файловая система не NTFS, а RAW. Через командную строку запустил утилиту chkdsk с ключом /f, исправил найденные ошибки и диск успешно отобразился в проводнике.
Данные все на месте, читаются, остаётся скопировать на новый диск.
В моем случае видимо шифрование было отключено, т.к. доступ к данным получил без проблем.
Будут вопросы - добро пожаловать в комментарии.
Тапками не бросаться - я не профессиональный ремонтник в направлении восстановления данных и на такое звание не претендую.
Всем добра:)

Добрый день, пикабушники) Давно беспокоит жесткий диск WD blue на 1тб, бывает начинает трещать щелкать и при этом перестает отвечать и может просто потеряться из системы, то работает отлично без нареканий, последний раз подобное появилось, когда чистил компьютер. На этой неделе разбирал системник, менял термопасту и отключал все и заново подключал, про жесткий диск знаю что нельзя трясти и прочее, все аккуратно делал, ну при присоединении, сначала не увидел его, потом поменял кабели питания из другой ветки питания от БП и включился увидел ну начал потрескивать, выключил поставил к первой ветки питания и вроде нормально заработал, звуки пропали разные, работает почти стабильно, ну бывает до сих пор гдето подвисает, как будто отключается и с трудом запускается, я в Пк плохо очень разбираюсь, ну подумал что жесткий стал сыпаться, через hdd regeneration сделал загрузочную флешки и поставил при следующем запуске проверку с дальнейшим исправлением поврежденных секторов, и на удивление, ни одного поврежденного сектора, и по другим проверкам, показывает что жесткий диск в отличном состоянии.

Теперь о том что сам думал, до смены бп с компьютером тоже подобное было, пол года назад заметил странность, что при нагрузке просто иногда комп перезагружался, заходил в биос и заметил что это происходит когда вольтаж на разных датчиках материнки ниже на 0.5в почему то, подобное было и с другим БП, как старый сгорел, купил БП cougar CGR ST-600, и вот у него такое происходит что проседает вольтаж, подумал может бп запылился разобрал почистил, включил - тоже самое, потом поменял кабельменеджмент, сначала кабель был протянут, как предусмотрено в корпусе (через заднюю стенку), отключил, вытащил с задней стенки и просто по дедовски подключил кабели БП во все гнезда, что бы провода торчали все на виду, и вольтаж проседать стал на 0.25в всего, и стабильно ПК стал работать, без сбоев и прочего, так вот вернусь к теме жесткого диска, когда последний раз чистил все, подклучил, и зашел первый раз в биос, увидел что просадки по напряжению вообще нет, ну при этом защелкал HDD и с тех пор уже как 3 дня, дает сбои, при этом переподключив его в другую ветку питания более менее работает все, ну иногда все равно зависает, ну щелчков и скрежета в работе жесткого диска н наблюдается, ну зато опять просадка на 0.25В в биосе, ну при такой просадке зато работает комп и как раньше стабильно, только вот жесткий диск беспокоит, может кому то из прочитавших будет очевидна проблема, или сталкивался с подобным, очень надеюсь на полезный совет.

фото ниже в комментариях приложу биоса и напряжения, сорь за корявый текст, пишу "с коленки".

железо вот:

процессор: FX6300

мать: Asus sabertooth 990FX r2.0

память 3 плашки: (4гб, 4гб, 2гб)

видео карта: EVGA gtx 660

блок питания cougar ST "cgr st-600"

провел полный тест викторией

Вопрос вроде бы простой, но нигде нет на него ответа, и объяснения принципа работы разных режимов.

При гибернации – пк отключается полностью, перенося данные на диск

В режиме сна – пк сохраняет данные в озу,и что-то в нем продолжает работать, питание для озу по крайней мере не отключает

Ну и гибридный режим – режим сна когда для сохранности данных еще и в озу данные сохраняет, чтобы не потерялись.

Вот в чем вопрос, для жесткого диска hdd вредны включения и отключения, притом похоже кроме того что страдает сам механизм от постоянных парковок,при этом вероятно повреждается электроника от перепадов напряжения и поверхность,так как на дисках которые часто отключались много ошибок и Бэд блоков.
Работает ли жесткий диск в режиме сна/гибридном режиме,и на что подается питание кроме озу в этих режимах? Что думаете по этому поводу?

Доброго времени, ребята! Взываю к силе Пикабу в поиске нужной железяки. Проблема следующая - Имеется жёсткий диск St320LT007 320 gb ,плата 100654403 REV B. При подключении харда к компу через USB-SATA адаптер определяется и спустя некоторое время тупняков отваливается и так в цикле. При подключении через SATA на плате сначала определяется в биосе, в виктории и других прогах уже не видит. Блины в обоих случаях крутятся, ЦэЦэ отсутствует. Предполагаю проблема в плате контроллера, возможно прошивка флешки BIOS слетела (быстрый гуглеж в поиске прошивки положительных
результатов не дал) Ищу живой диск или контроллер для замены. Память Winbond
