Всем доброго времени суток,  несколько типовых неисправности с недорогими телевизорами которые используют в коммерческих целях как информационные панели.

MYSTERY MTV-4230LT2

Симптомы: Включается с 3-5 раза при работе сам отключается.

Типовая неисправность блока питания.

Замена электролита 160V 47uF, так же часто проблемой бывают электролиты на питание майна без внешних признаков.

BBK 43LEM-1043/FTS2C

Симптомы: Нет подсветки, есть звук. Под фонариком видно ИЗО.

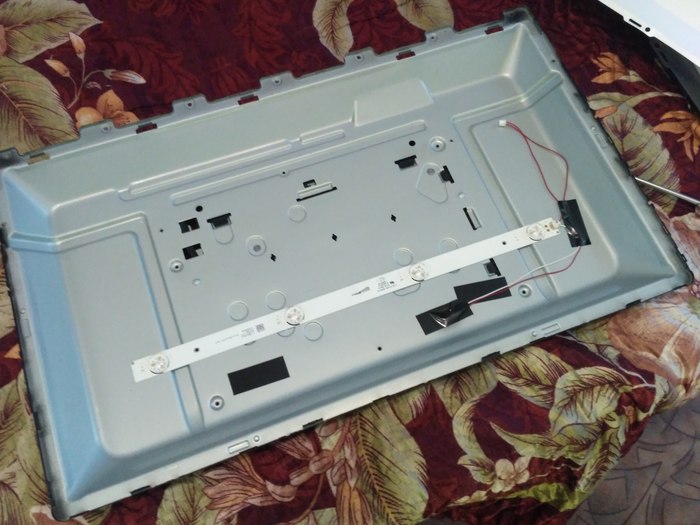

Требуется полная разборка и замена линеек подсветки.

Что раскручивается раскручиваем, что снимается снимаем. Майн снимать не обязательно. Самое важное просто не повредить матрицу.

Убираем ее в сторонку вместе  с рассеивателями. И добираемся до заветной подсветки.

Меняем на новую.

Все собираем в обратном порядке.

Если требуется доработка и уменьшение токов на диодах то убираем резистор 1,5 Ома. Для коммерческих телевизоров мы этого не делам так как они могут быть установлены в ряд с новыми телевизорами на контрасте доработку будет видно.

У ББК типовое только подсветка.

Всем удачных ремонтов!

В ремонт зашёл телик LG 39ln570v с заявленной неисправностью звук есть но нет изображения. Экран подсветил фонариком и увидел заветную лэйбу бегающую по экрану, ну вроде диагноз подтверждается, разбираем.

Мда, вот так вот бывает. Клиент рассказал что год назад ему делали подсветку, но вот типа опять сломался. Отражатель снял, вырезал обгоревшее и деформированное, и долго отмывал от копоти. Пока сохло демонтировал старые планки, в месте возгорания было видно установленый предыдущим мастером обрезок планки со светодиодом, который как раз и загорелся. Очистил корыто от нагара и установил новые планки со светодиодами, затем сверху наш отражатель.

Вместо дырки влепил пару кусков отражателя с китайского телика. Забыл сфотать, был целиком погружен в процесс ремонта. Затем дело дошло до нашего рассеивателя.

Его отмывать смысла нет, во первых хрен отмоешь до чистоты, во вторых в местах горения он деформировался и пошел пузырями. Взял рассеиватель с того же китайского битого телика 42", пришлось только немного его подрезать, 1см и 3см по длине и ширине. После чего всё собрал и вуаля.

Идеально конечно не получилось, на отражателе местами полностью копоть не удалось отчистить. Поэтому на телевизоре если присматриваться есть неровности в яркости подсветки, эдакие нечёткие еле видные серые потемнения. Но просили бюджетно сделать, так что как то так. По хорошему надо вообще полностью менять было корыто с отражателями и со всеми пленочками и рассеивателем, но донора такого не было нигде в городе, на Авито тоже не нашел. Да и тогда бы ремонт встал дороже, и клиенту было бы проще купить такой рабочий б/у телевизор. Ток на плате блока питания был уменьшен предыдущим мастером, хоть это он сделал правильно, но телевизору от этого не легче.
Всегда меняйте в подсветке все светодиоды, либо целиком планками, либо перепаиванием каждого светодиода, но обязательно все.
-= Домашняя мастерская AB-Service =-

Принесли в ремонт телевизор Thomson 22", подсветка включается и через секунду гаснет. Разобрал телевизор и подключил планки к ЛБП (лабораторному блоку питания), все светодиоды светились нормально, но через пару минут подсветка начинает моргать и совсем выключается. Телевизор уже был раньше в ремонте с проблемой подсветки, и прошлым мастером был заменён всего 1 светодиод.

Светодиоды выгорают одинаково, а значит остальные светодиоды были на подходе, и не удивительно что подсветка опять неисправна. Менять нужно все светодиоды и проблема будет решена, чем собственно я и занялся. Демонтирую линзы лопаткой после небольшого подогрева планки на самодельном подогреве.

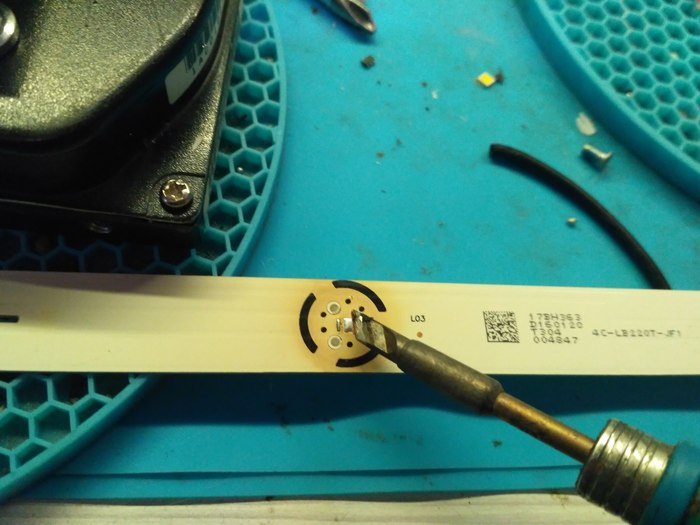

Светодиоды выкусываю кусачками и залуживаю пятаки свинцовым припоем.

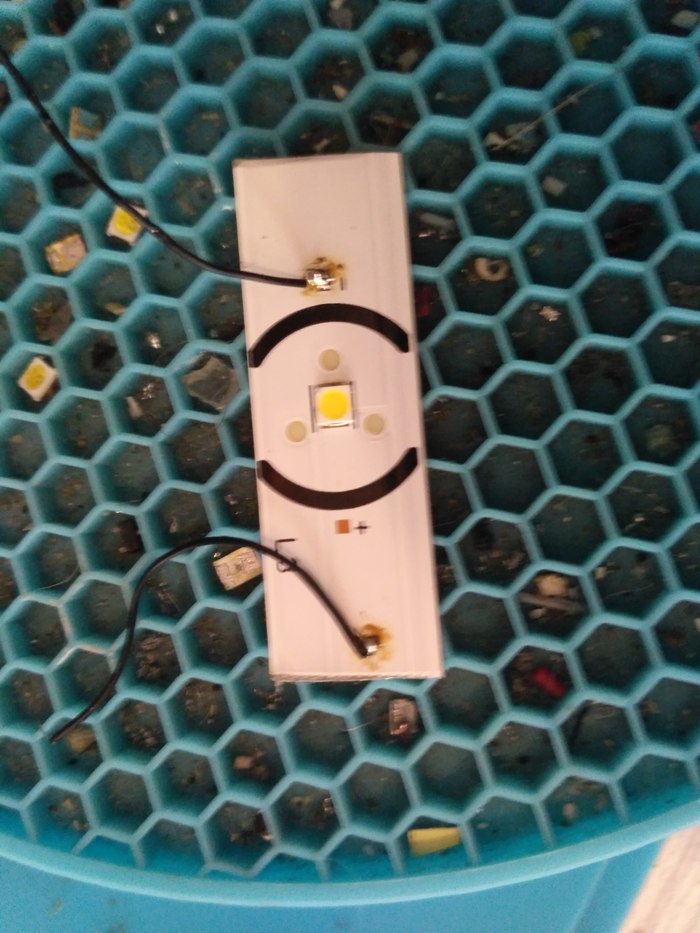

Запаиваю новые светодиоды, клею линзы и проверяю на ЛБП, все светодиоды светят нормально и не тухнут через определенное время как раньше. Можно собирать телевизор и ставить на тестирование.

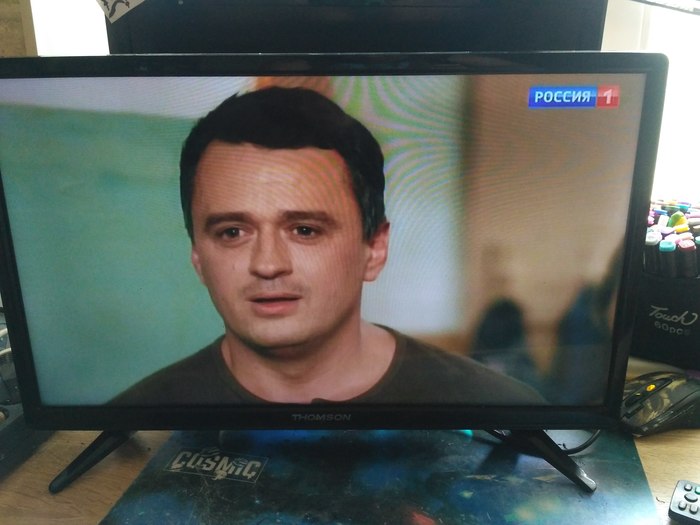

После многих часов тестирования методом просмотра фильмов и мультиков детьми проблем с подсветкой или каких либо других не обнаружено.

Никаких засветов и неравномерностей свечения нет, а значит можно отдавать клиенту.
Спасибо за внимание.
-= домашняя мастерская AB-Service28 =-

Доброго дня, есть телевизор Samsung LT24E310EX с битой матрицей, можно ли на нем  заменить матрицу на рабочую от Samsung LT24A350EW? Разъёмы подходят:

И он включается - экран светится молочным светом, кабель антенны не было возможности подключить. И размеры матрицы чуть шире стоковой, если собирать то придется пластик рамки чуть подпиливать. Или может лучше не париться и продать всё как есть, телевизор на запчасти, матрицу рабочую отдельно?

Подскажите что с экраном. От верхней правой части экрана появились темные полоски (справа практически не видно проблемы). При просмотре изображения виднеются и вертикальные полосы, получается как будто мелкая решетка. Недавно начали сыпаться линзы - рассеиватели, могло ли это как-то повлиять на матрицу?

Добрый день!

Прощу помощи в диагностики телевизора Philips 43PFS5302/12.

Через пол года использования начал включаться с хрипом в колонках, позже совсем пропал звук. Какое-то время звука не было и телевизором не пользовались, но в какой-то момент звук появился и все было нормально.

Однажды включил телевизор перед сном, и на утро обнаружил что он выключился, хотя отчетливо помнил что на таймер я не ставил. После этого телевизор не включается, индикатор не горит, на пульт не реагирует.

Решил разобрать и посмотреть на платы, может быть что-то перегорело и смогу увидеть без приборов, но при визуальном осмотре ничего не нашел. Думал что сгорел блок питания, но при включении телевизора в розетку, проверил рукой процессор на материнской плате, как я понимаю, если бы бп не работал, то процессор был бы холодный, но он грелся.

Создал на юду объявление, созвонился с человеком, он сказал что нужно менять материнскую плату (4к) +  работа (3к). При цене телевизора в 15-20к не вижу смысла отдавать половину за замену.

Собственно сам вопрос.

Каким образом я могу проверить материнскую плату (чтобы заказать новую и заменить)  или кто в Москве занимается компонентным ремонтом телевизоров?
