Сегодня расскажу про замену стекла на первом айпаде с face id. Ipad Pro 11 2018. На котором наглядно покажу что значит "бит в сахар"

В 2018 году Apple перевернула представление о собственных планшетах, выкатив первый айпад с usb type-c вместо lighting, запихнув в него face id, огромную батарею и крутой экран. Ну и стандартно выкатила цену на него в размере отпуска в Дубае.

У нас в 2018 бахнул кризис и люди побежали за любой техникой в зоне доступности их рук и кредиток. Правда потом конечно курс отскочил обратно, что спонтанных инвесторов немного разочаровало, но это совершенно другая история)

А так как у каждого эмоционального человека с деньгами обновилась техника в этот период, то падов 18 года купили намного больше, чем например падов такого же непростого 20 года. Такие дела)

А у меня на столе прошка на 11 дюймов, который проиграл гравитации в неравном бою)

Стекло бито просто в труху, обычно при таком раскладе тачскрин не выживает тк его разрывает после срезки осколками. Но ниже я покажу как можно переклеить даже такую жесть без замены тача. Главное что изображение без дефектов и рабочий сенсор.

Сам дисплей держится на двухстороннем скотче. Таком же дубовом, как на недавнем самсунге. Замена стекла на Samsung Galaxy Tab S7 FE. Повышенный уровень сложности)

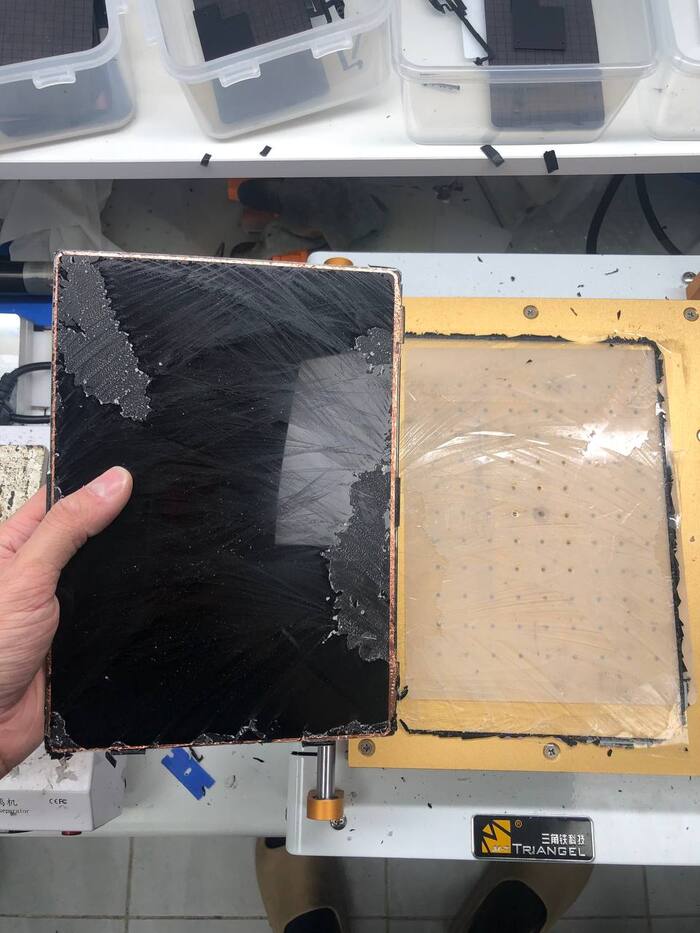

Поэтому я разбиваю стекло по краям и дисплей вываливается сам, а со скотчем я потом вожусь отдельно, проклиная компанию 3М за выпуск неотрываемых клейких лент)

Снимаем датчики фейса, тру тона и магнититки для чехла. Затем заводим струну с угла и срезаем старое стекло. На место, где было больше всего осколков я налил Уф клея, заклеил скотчем и засушил под уф лампой чтобы тач не разорвало при срезке.

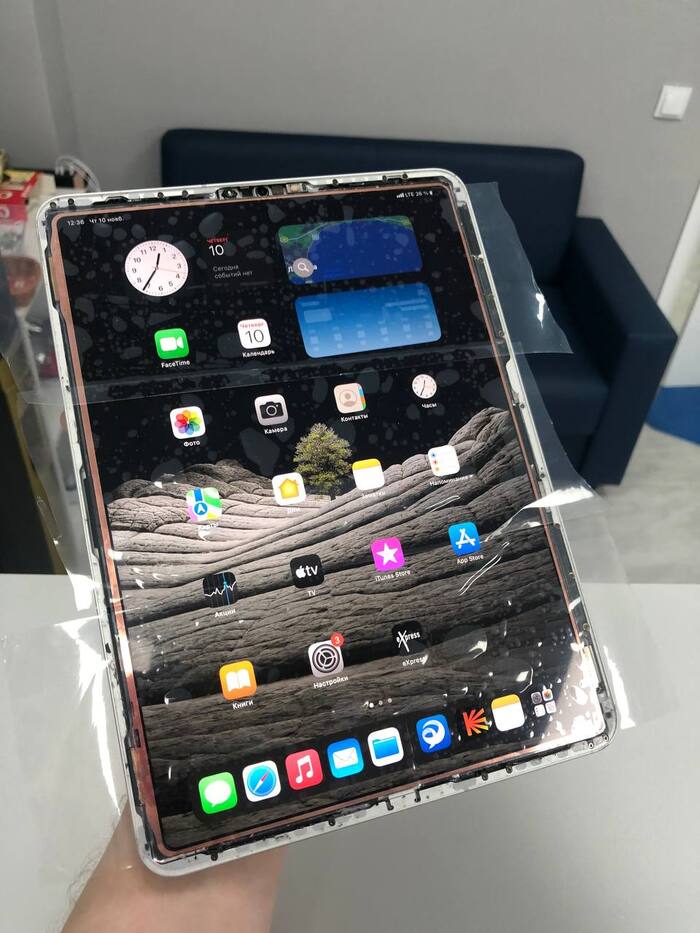

Затем проверяем матрицу. Работает отлично, сенсор работает без проблем.

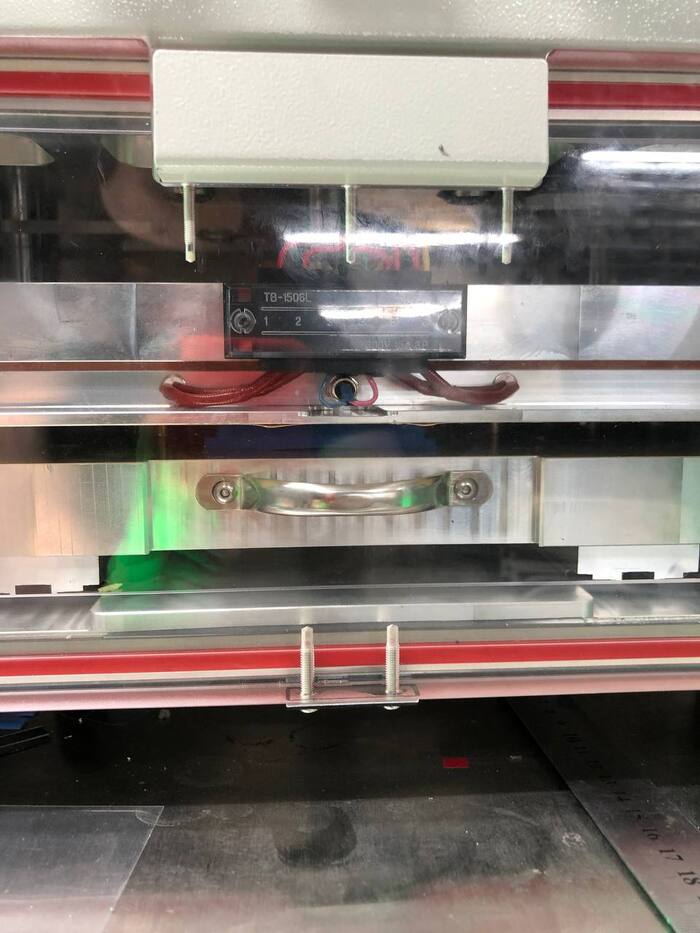

Центруем матрицу с новым стеклом и закидываем все в вакуумный пресс.

И достаем готовый дисплей.

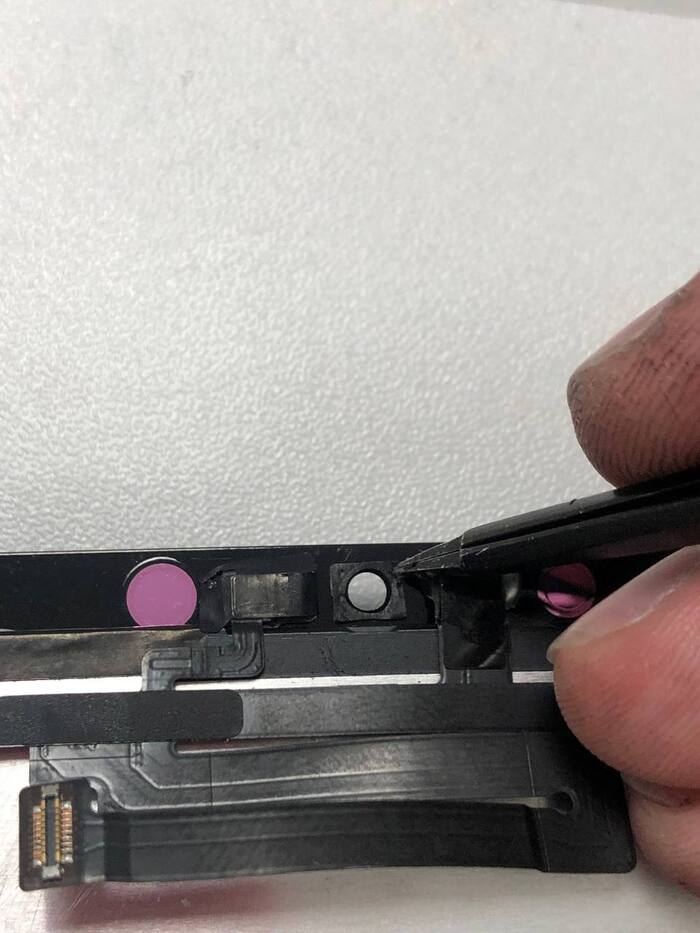

Теперь возвращаем на место датчики фейса и тру тона, а так же пылевик для фронталки.

Ну и про магнитики не забудем)

Собираем все в обратном порядке и проверяем готовый результат.

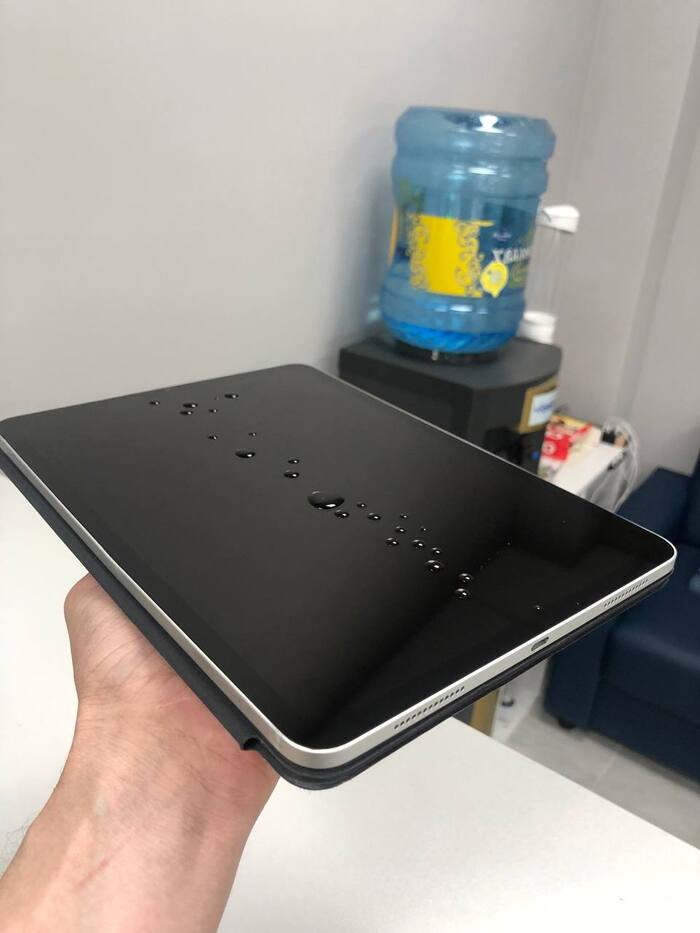

Огонь, ну и по традиции тестим олеофоб)

Идеал, ещё один телек переклеен, можно пойти заварить чайку)

По цене вышло 8000р

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

Интересные посты:

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

С чем едят Amoled и OLED матрицы

Аккумуляторы в телефонах и с чем их едят

На чем держится влагозащита IP67? На примере Iphone 8

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Сахарком. Всем Добра)

Сегодня расскажу про замену стекла на самсунг с21 ультра. Заодно покажу какая влагозащита на хваленых самсунгах.

До этого я уже выкладывал пост с переклейкой 20 серии, которую назвал самой сложной. Замена стекла Samsung Galaxy S20 ultra. Самая сложная серия

Так вот, я переклеил 21 ультру и теперь точно могу сказать что 20 серия самая сложная. Но это не значит что 21 серию легко переклеить, загиб стекла стал меньше, но поляризатор повредить ещё проще.

Вообще по размерам сам телефон стал намного толще относительно 20 серии, при этом сам дисплей стал меньше по диагонали. А рама в районе камеры стала просто огромной. Видно что все идет к тому, чтобы сделать из ультры то, что раньше из себя представляла линейка Note.

А вот и сам потерпевший.

Изображение показывает без дефектов, а значит можно заменить только стекло, этим и займемся)

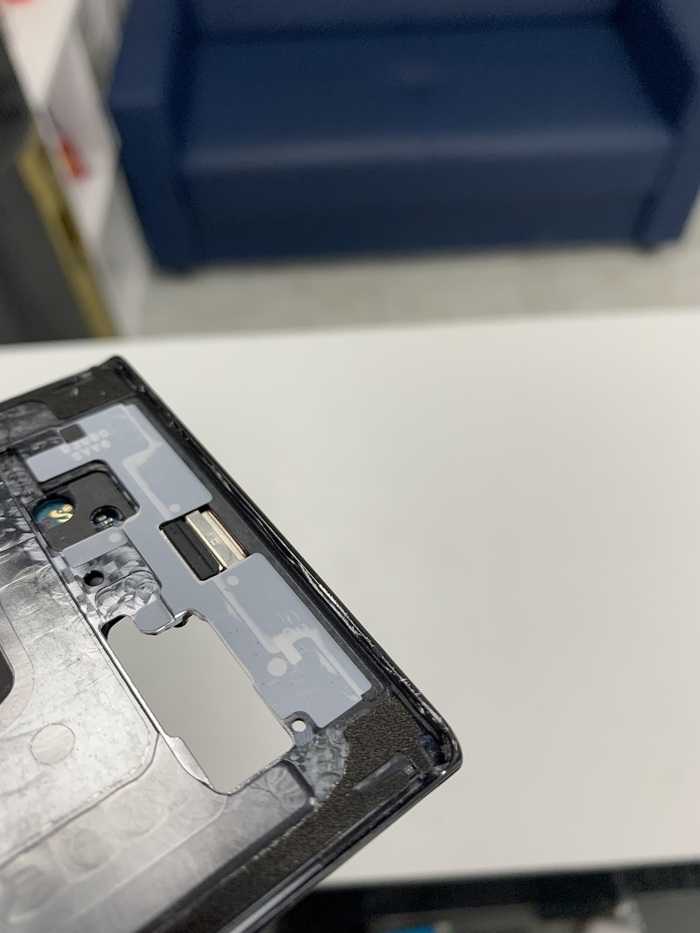

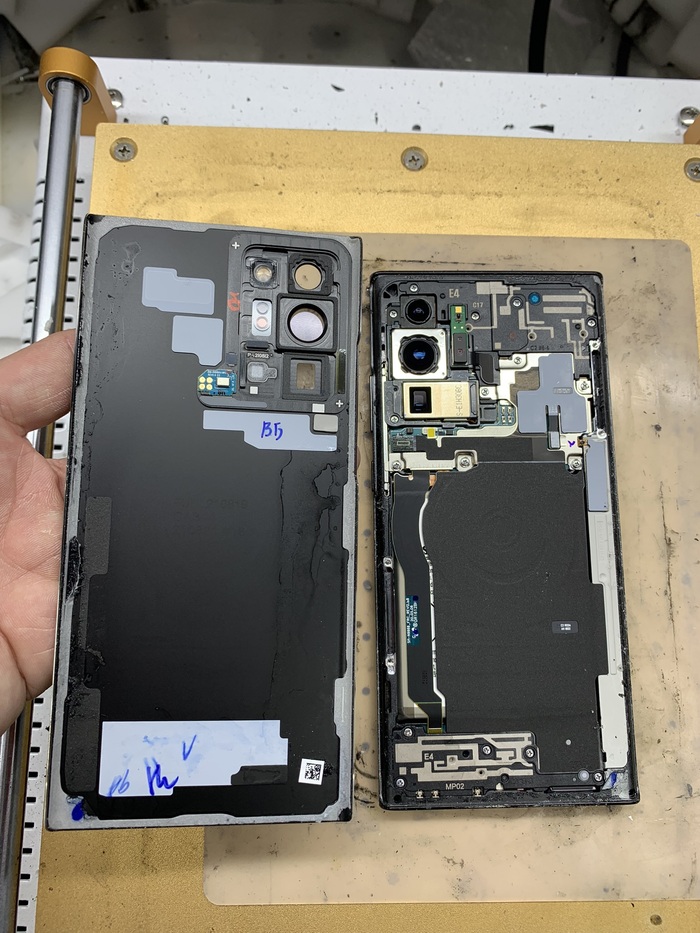

Снимаем заднюю крышку оставляя родной скотч на месте.

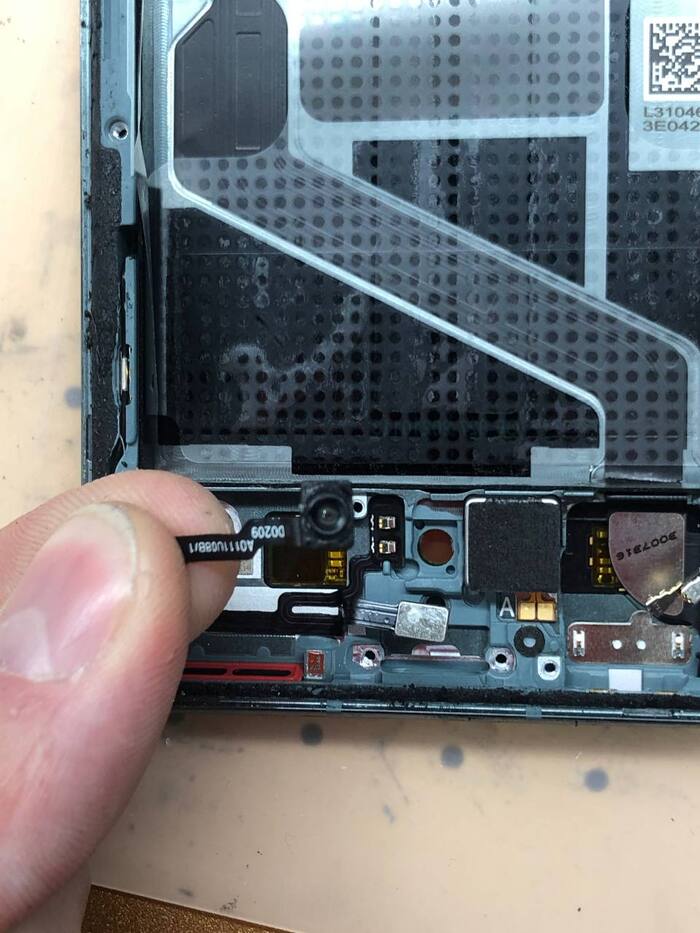

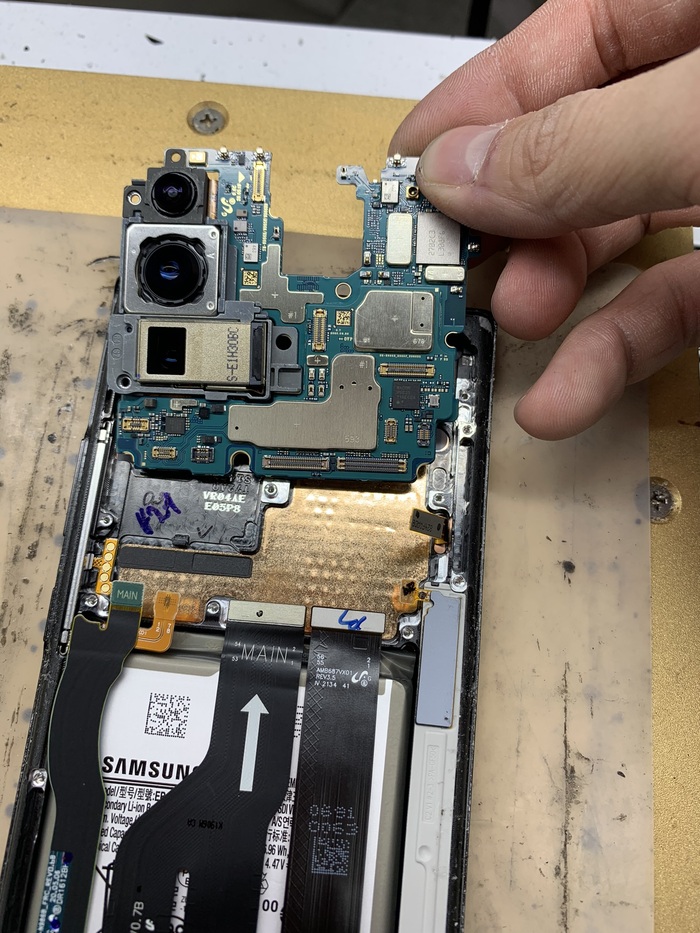

Затем вынимаем плату и видим фронталку в силиконе, просто так её не снять.

Но путем ручной магии вынимаем фронталку оставляя весь силикон на раме)

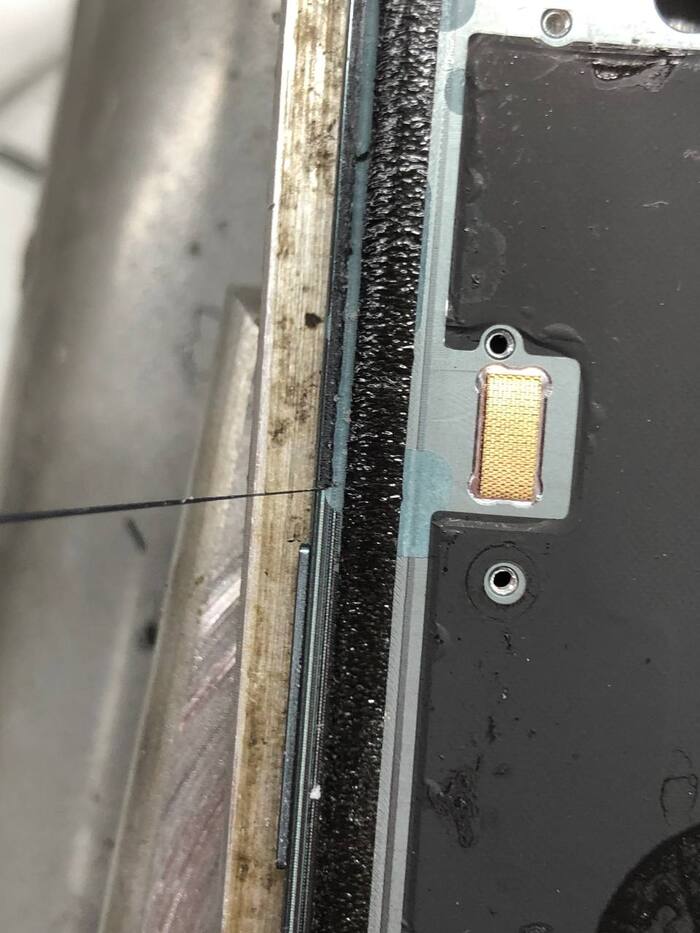

Затем снимаем все остальное что может помешать и заводим струну с угла между стеклом и матрицей.

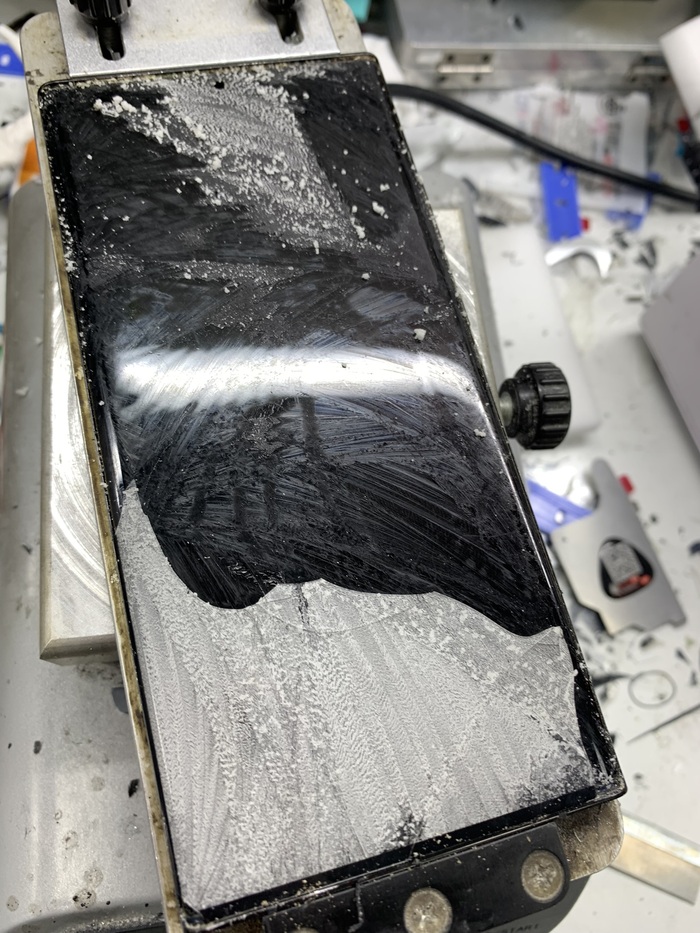

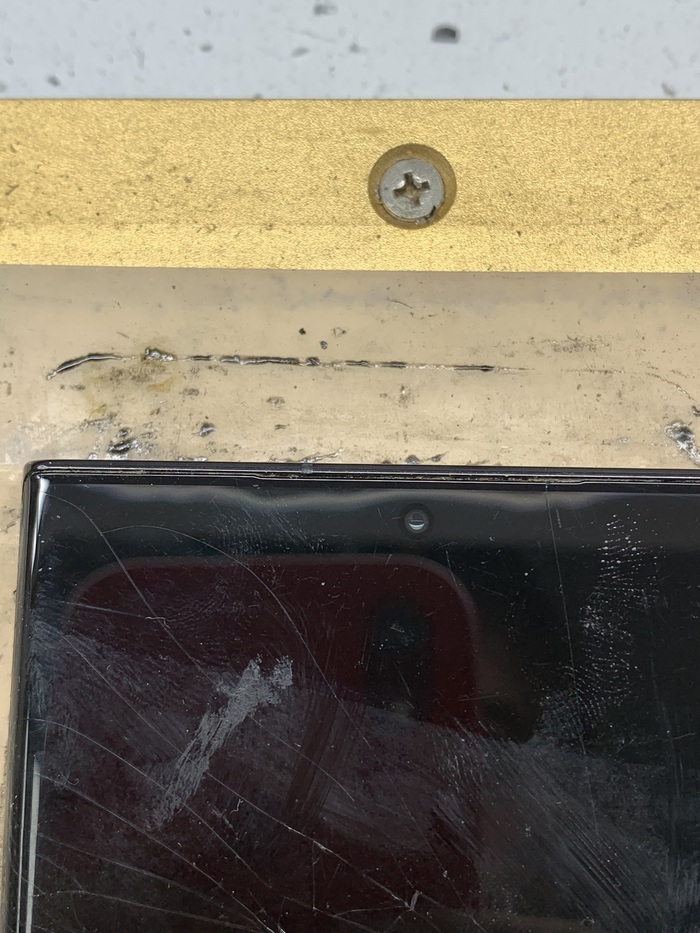

Рама еле поместилась на сепаратор)

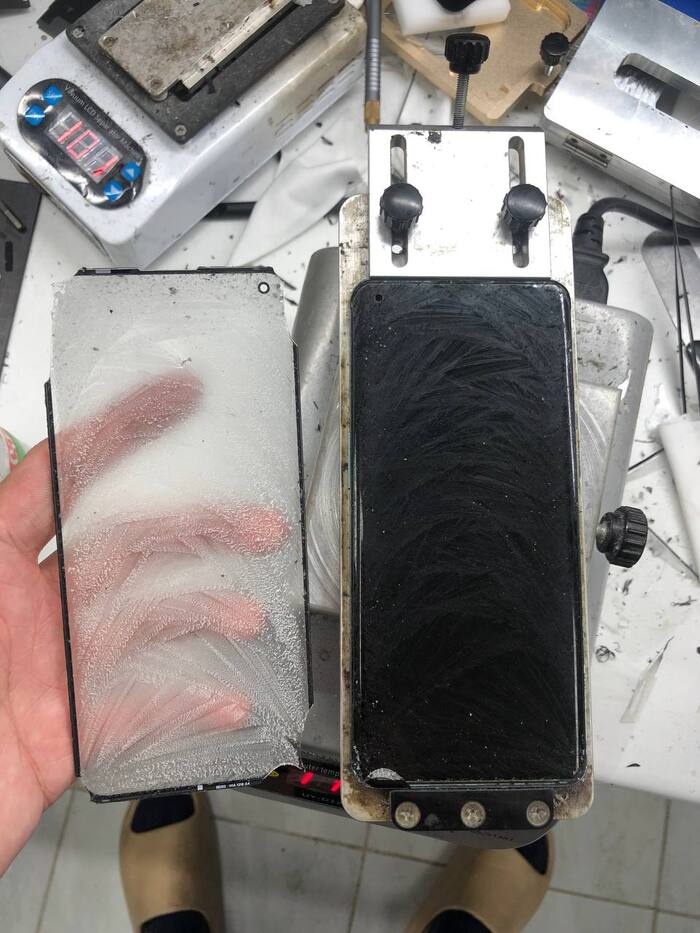

И срезаем битое стекло.

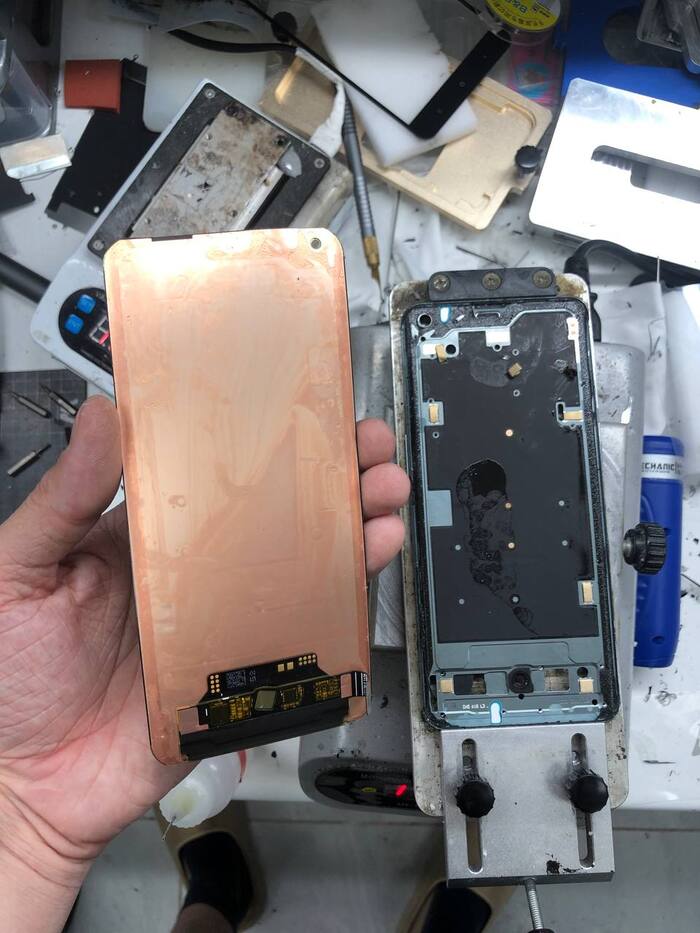

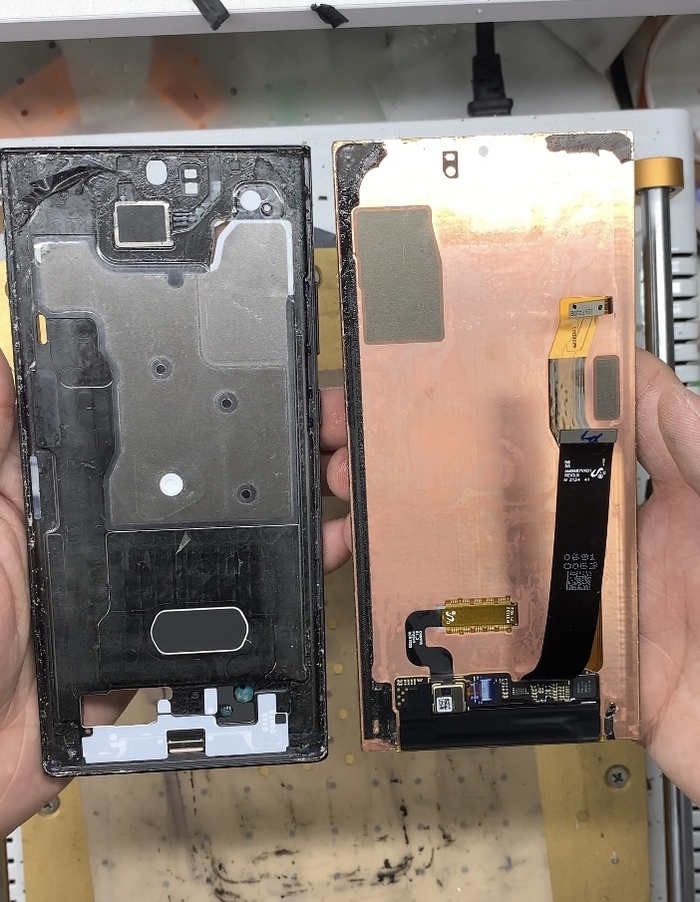

Затем выклеиваем дисплей из рамы. И что же мы видим?

А видим что дисплей сгнил от водички. Гарантии на работу такого дисплея уже никто не даст. А значит и рисков никаких на дисплей нет, тк есть скрытый дефект. Вот вам и хваленая влагозащита самсунга с ip68. При этом со слов клиента с телефоном не плавали, а всего лишь попали под дождь, выводы делайте сами)

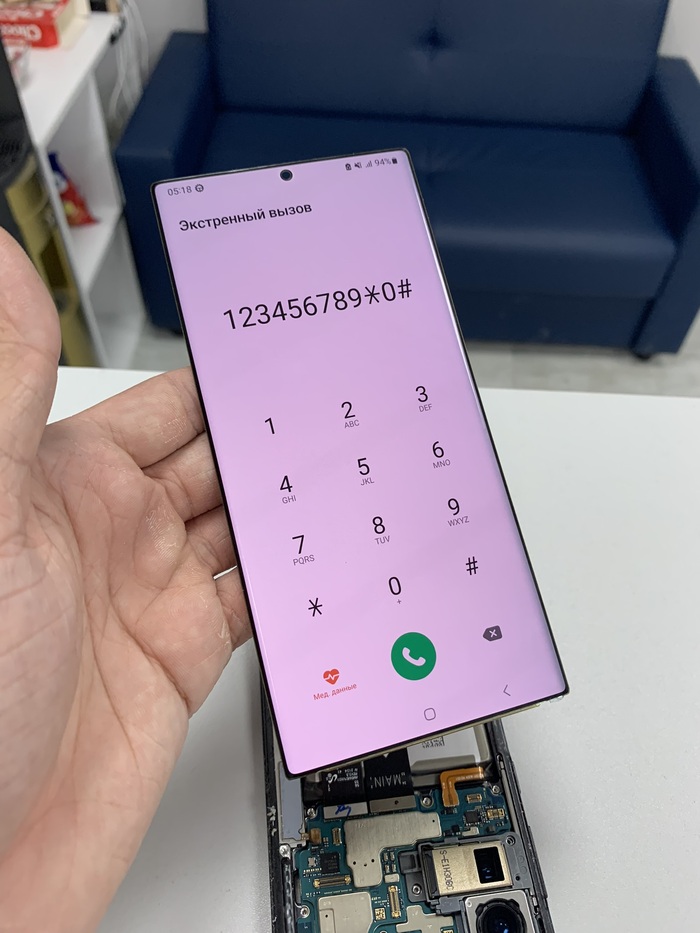

Но знаете что интересно? Дисплей работает после срезки без каких либо проблем, значит можно клеить новое стекло.

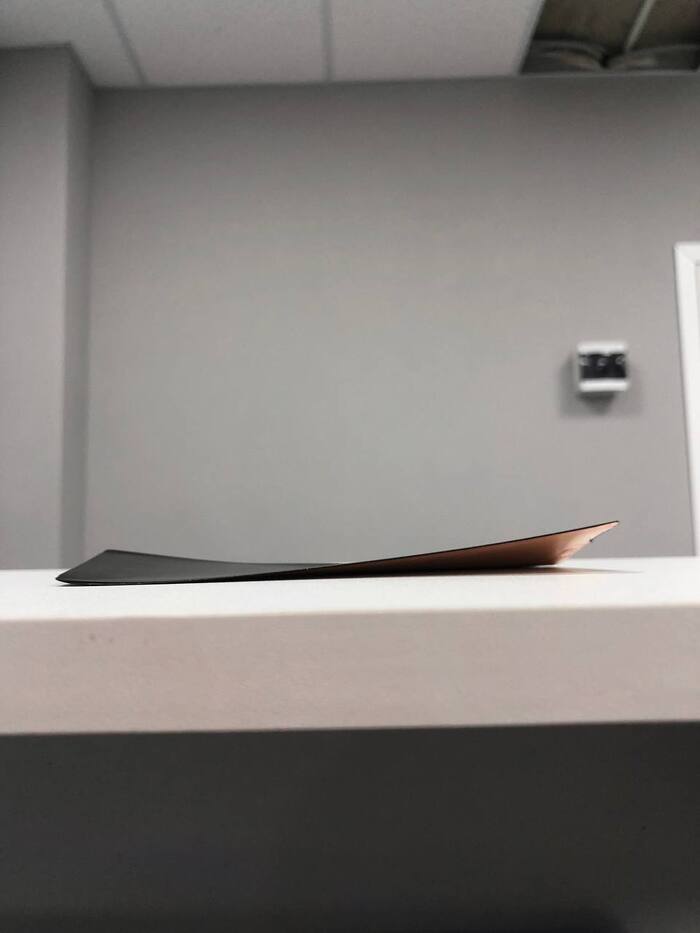

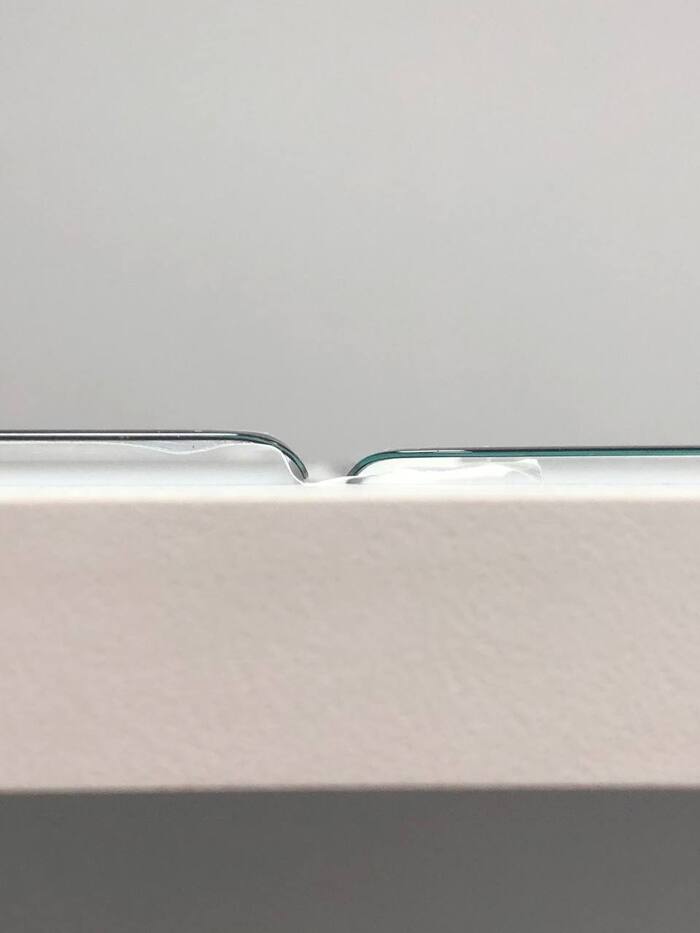

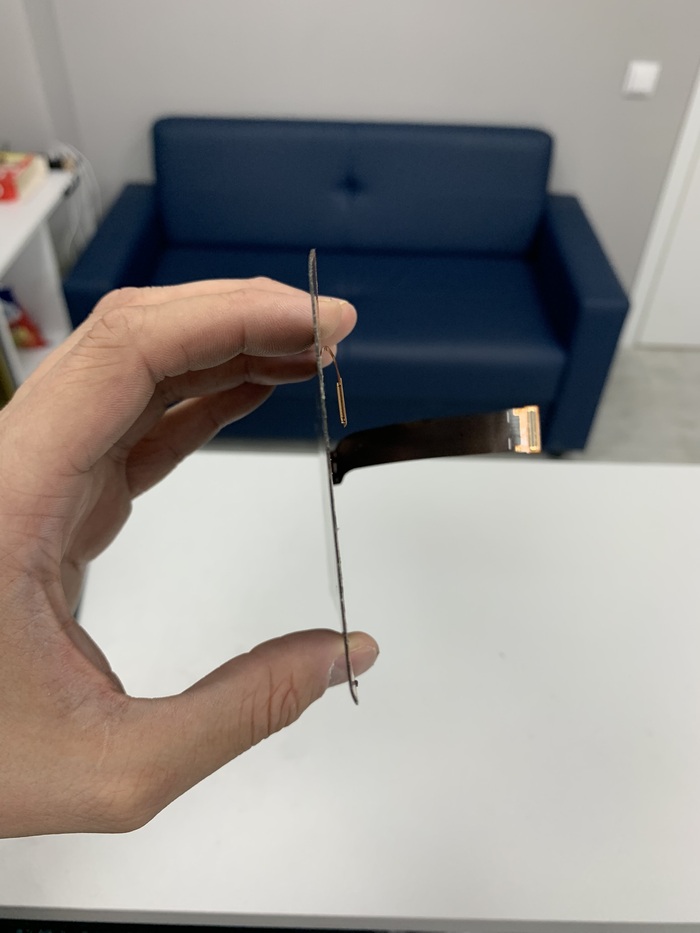

А вот насколько тонкая матрица. По сравнению с 20 серией она стала толще, потому что добавили слой отвечающий за стилус, до этого такой слой был только на Note серии. Короче теперь Ultra это Note, живите с этим)

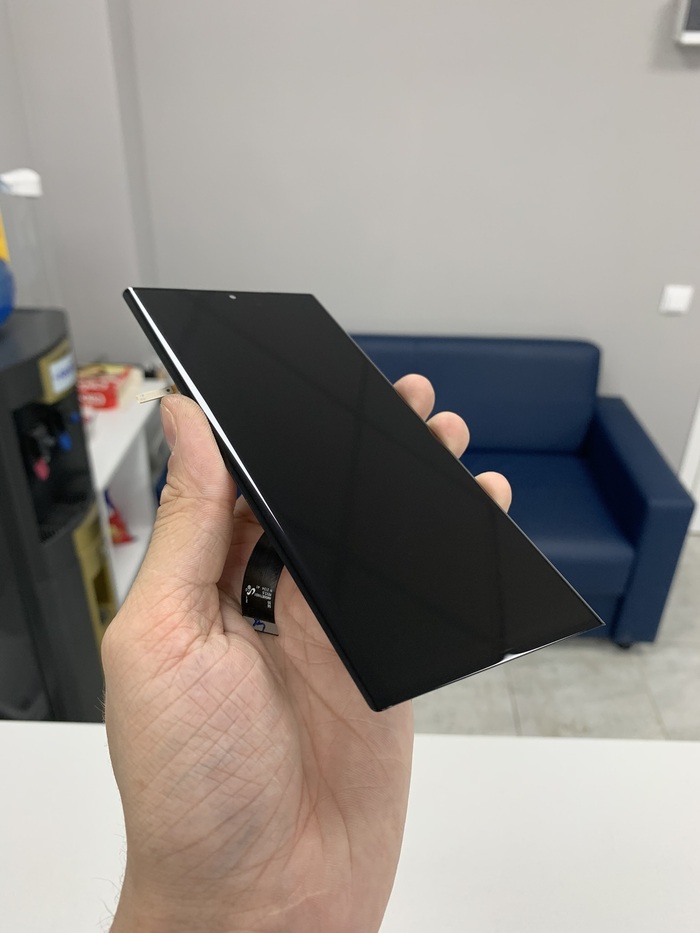

Центруем вручную матрицу с новым стеклом и закидываем в вакуумный пресс, удаляем пузыри и достаем готовый дисплей.

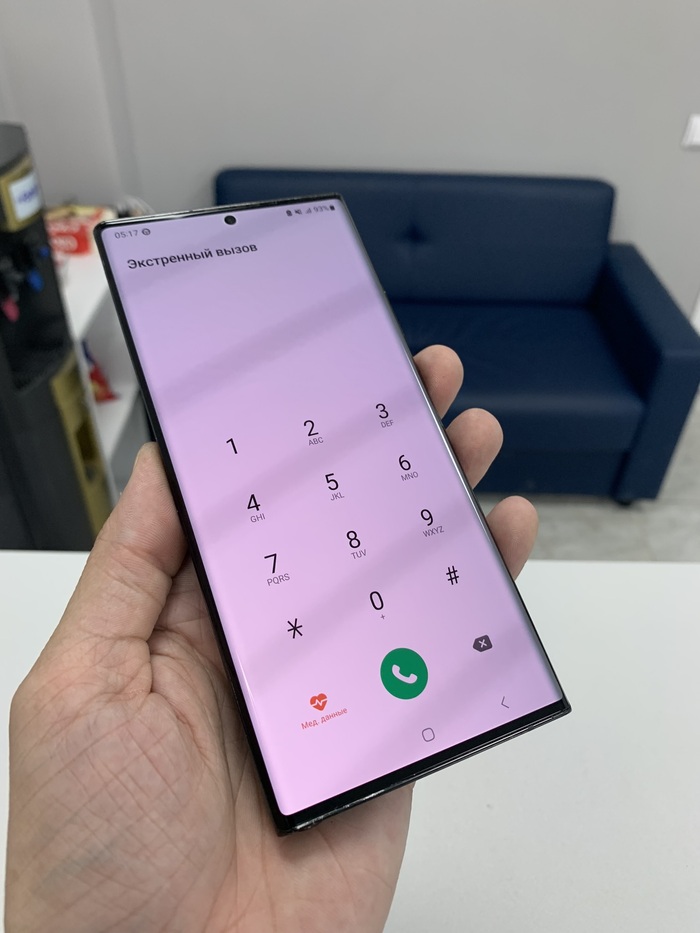

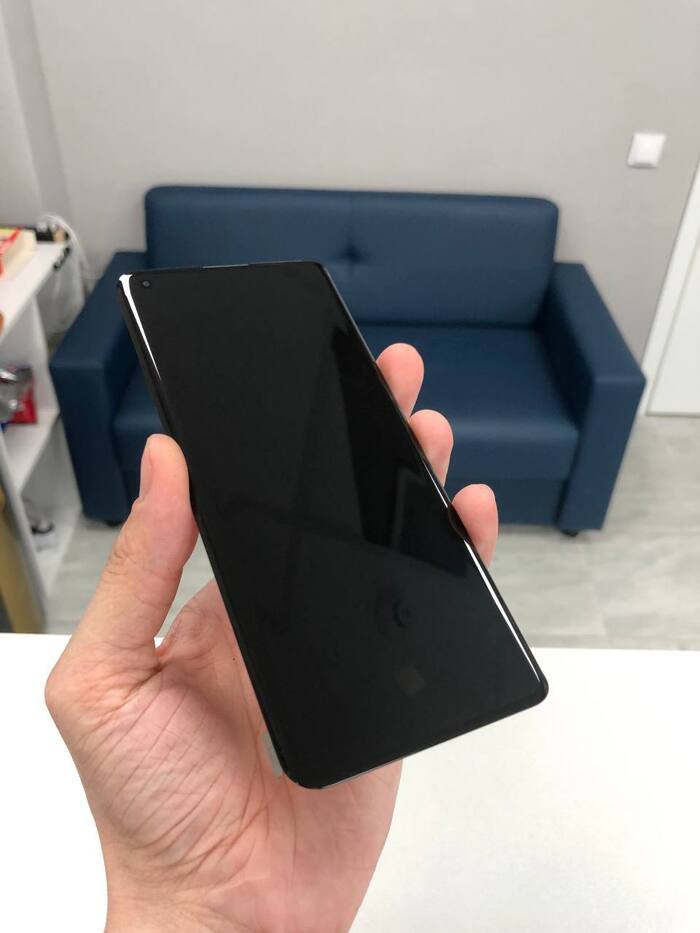

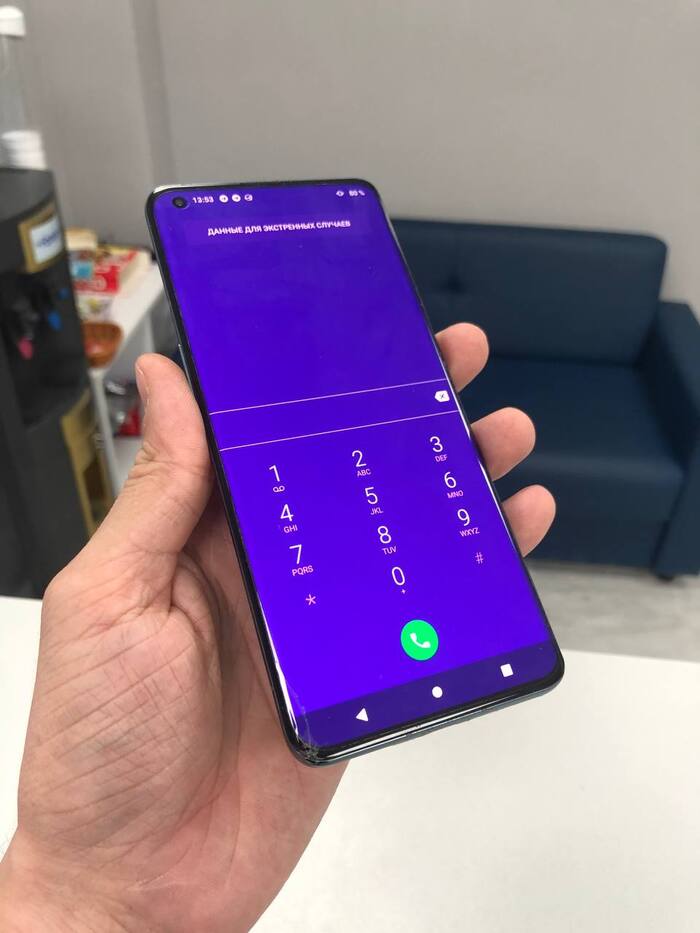

Затем собираем все в обратном порядке и проверяем готовый результат)

Отлично, ну про олеофоб не забудем.

Не купайте свои самсунги. Нет на них защиты от воды. Вода в реальной жизни - это стихия которая сожрет все на своём пути и ваш телефон не исключение. Дисплей мог запросто потухнуть после срезки и человеку пришлось бы из собственного кармана оплачивать стоимость дисплея. Можно сказать что ему повезло. Не уверен что вам повезет так же.

По цене вышло 10000р

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

Интересные посты если нечего почитать:

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

Насколько прочное стекло используют в мобильных телефонах?

Аккумуляторы в телефонах и с чем их едят

На чем держится влагозащита IP67? На примере Iphone 8

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с водолазами. Всем добра)

Сегодня я расскажу о замене стекла на Samsung Galaxy Tab S7 FE. Планшет, от которого мне захотелось цитировать рыжего из битвы экстрасенсов.

До этого мне помотала нервы S20 FE из этого поста Замена стекла Samsung Galaxy S20FE. Даже лезвие не пролезет)

Поэтому когда мне принесли на переклейку данный планшет мне поплохело от одной только приставки FE. Умная мысль не брать этот планшет на переклейку посетила меня, но я был быстрее)

Вообще приставка FE означает - Fan Edition, типа это то, что просили фанаты компании, но я не думаю что фанаты просили планшет за 50к славянских рупий с характеристиками телефона за 13к)

Да, никакого сканера отпечатка, без амолед экрана и железо как от низкобюджетной трубки. Вот вам огромный IPS дисплей 12,4 дюйма с поддержкой S-Pen и на этом обойдетесь. Samsung любит своих фанатов)

Планшет вышел год назад и дисплея на него в спб нет. В РФ дисплей стоит от 8к до 11к, а алик предлагает за 5к через месяц привезти экран непонятного качества. Поэтому единственный адекватный вариант - это менять стекло на оригинальном дисплее. Чем мы и займемся.

А мне на стол попал потерпевший. Выглядит как будто я телевизор со стены сорвал)

Изображение показывает без дефектов, значит можно заменить только стекло.

Для начала нужно выклеить дисплей из рамы и если айпады от яблочников легко вынимаются из рамы без усилий, то расклеивая самсунг ещё и с ips матрицей, которая может звонко хрустнуть - хочется просто орать, потому отодрать этот скотч от рамы без растворителей нереально. Самсунг славится тем, что они используют для склеивания своей техники скотч, к которому можно приклеить грузовик с корейцами и поднять его с помощью крана на 256 этаж корейского небоскреба и обратно, повторив данный маневр раз 15 и закончить не потому что скотч оторвется, а потому что настало время обеда у корейцев. А я должен этот скотч отодрать ещё и не ушатав матрицу. У кого там был сегодня сложный день? - Подержите моё пиво)

Спустя 20 минут дисплей все таки отделяется от рамы, а я смахиваю пот со лба. Обычно выклейка дисплея из рамы занимает 1-3 минуты, а не 20.

А вот как выглядит тот самый скотч.

Будь это amoled дисплей я бы залил это все спиртом и вытянул дисплей из рамы за 3 минуты, но на IPS матрицах есть подсветка, которая от таких телодвижений станет похожа на аквариум и изображение будет с пятнами.  А нам этого не надо, поэтому страдание - мой осознанный выбор)

Отлично. Дисплей живой, можно срезать старое стекло.

Так как у нас IPS матрица с нежнейшим поляром, который разорвет от любого осколка - то придется резать планшет самой тонкой струной. А именно 0.025мм. А я вам скажу так, телефоны ей резать это жесть, а планшет это вообще самоубийство. А знаете почему? Эта струна вечно рвется и врезается в палец во время резки по самую кость. Я не использую никаких держателей струны, тк с ними непонятно рвется ли поляр во время резки или нет. В конце срезки мой мизинец можно откручивать и выкидывать вслед за срезанным стеклом)

Готово. Знаете сколько потратил на срезку? 30 минут! Пол часа вместо минуты, которую у меня обычно занимает срезка стекла! Пот со лба можно собирать тазиками. И это только 12.4 дюйма. А представляете каково резать 27 дюймовый Apple IMac? Мне кажется вспомнишь все ругательства что запомнил от деда во время семейного застолья)

Далее чистим и проверяем матрицу на работоспособность.

Идеал, пора клеить новое стекло. Вот как оно выглядит)

Закидываем все это безобразие в антипылевую камеру и натираем до зеркального блеска.

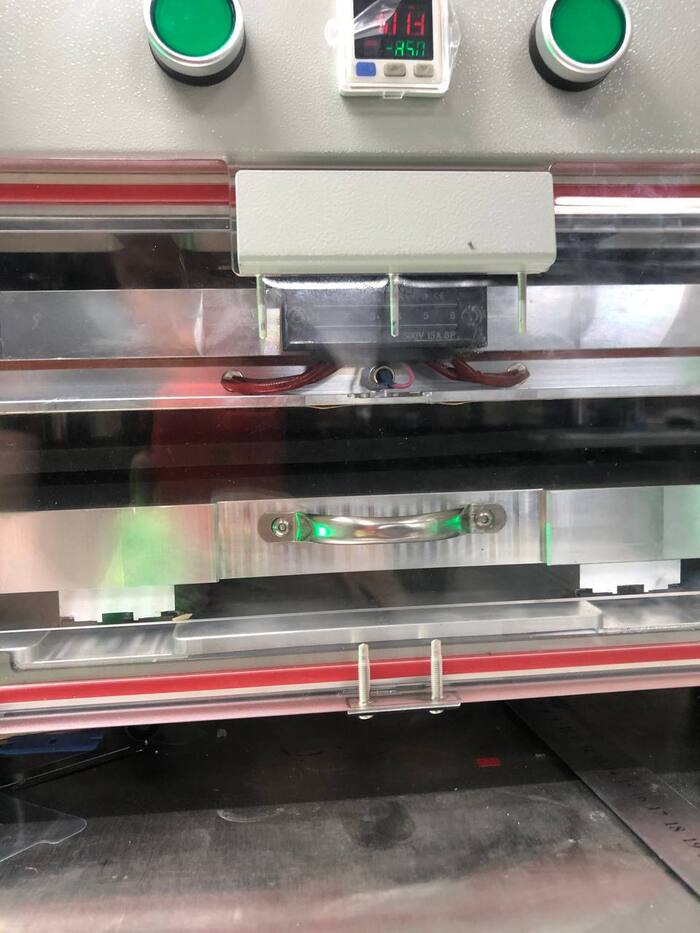

Центруем матрицу со стеклом и закидываем все в вакуумный пресс.

И достаем готовый дисплей. Ни единой пылинки под стеклом)

Довольно дорогая разделочная доска для кухни)

Затем возвращаем на место магниты для чехла-книжки и S-pen.

И клеим новый скотч на раму.

Собираем все обратно и проверяем готовый аппарат.

Идеал, ну и про олеофоб не забудем.

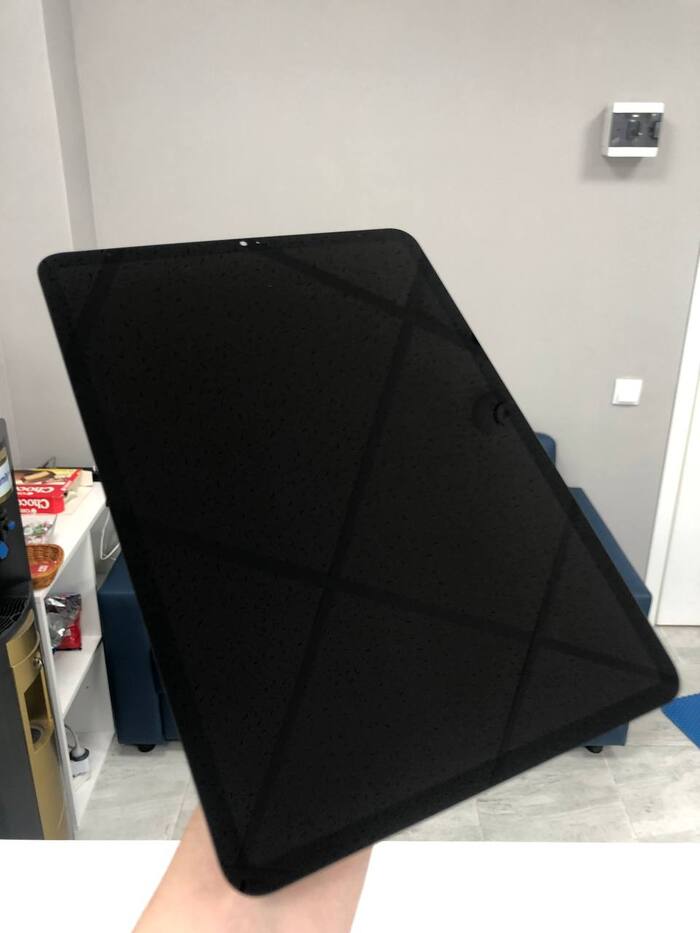

Кайф. Возвращаем телевизор обратно на стену)

А я пойду переклеивать очередного бойца.

По цене вышло 6000р (но затрахался на все 20)

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

Интересные посты если нечего почитать:

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

Насколько прочное стекло используют в мобильных телефонах?

Аккумуляторы в телефонах и с чем их едят

На чем держится влагозащита IP67? На примере Iphone 8

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с экстрасенсами. Всем добра)

В этом случае наш инженер съездил на выездной заказ к клиенту и поменял дисплейный модуль в обмен на его битый.
Данные вариант возможен и очень часто практикуется на выездных заказах так как это очень удобно клиенту. И так клиент доволен,теперь приступим к переклейке стекла. Первым делом проверяем дисплей на наличие дефектов и на работоспособность тачскрина.

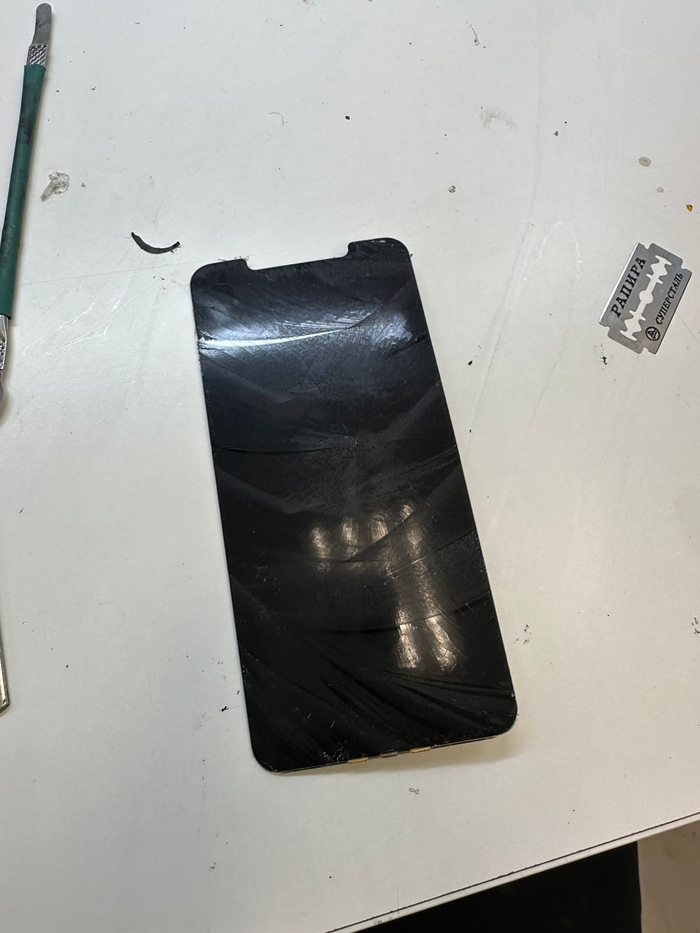

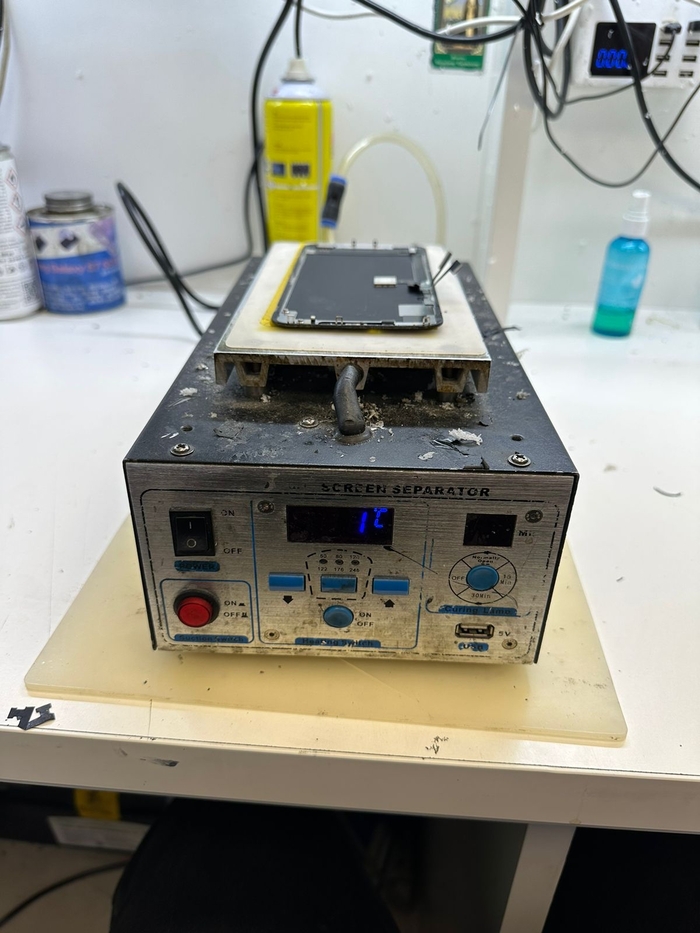

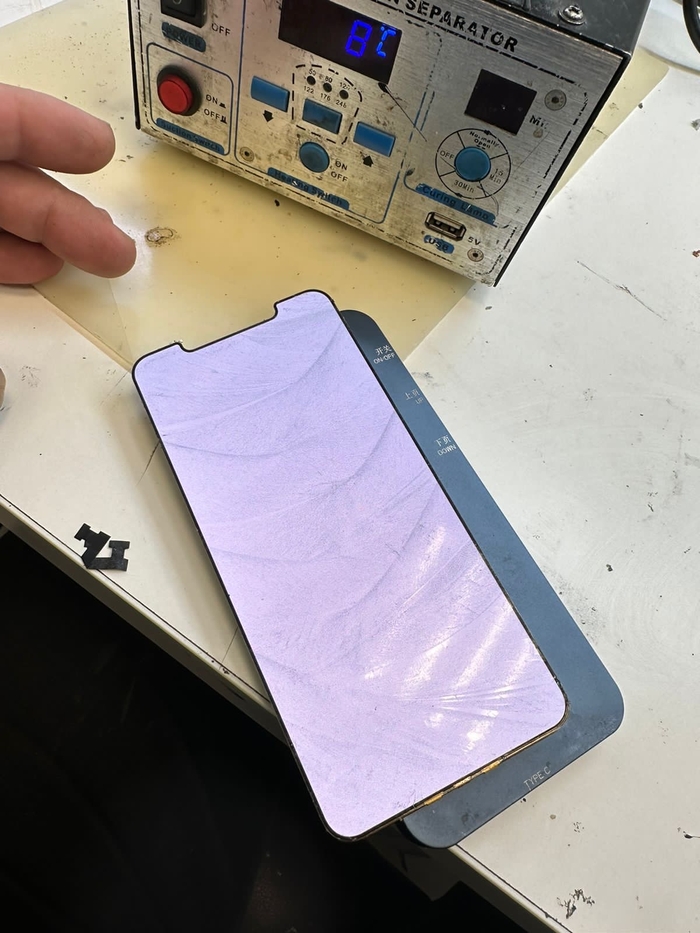

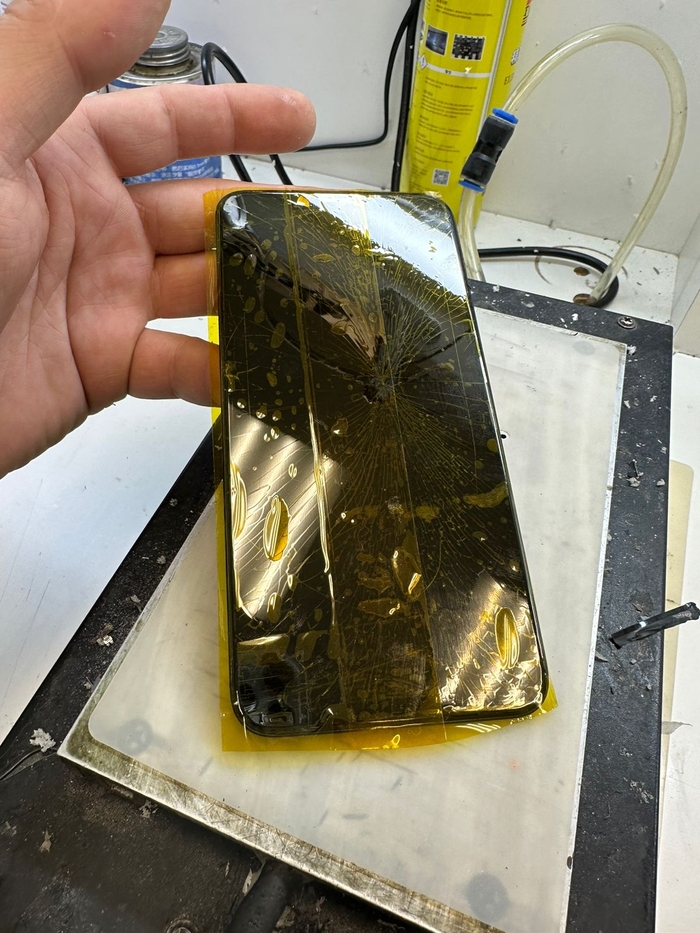

Подготавливаем модуль к срезке стекла.

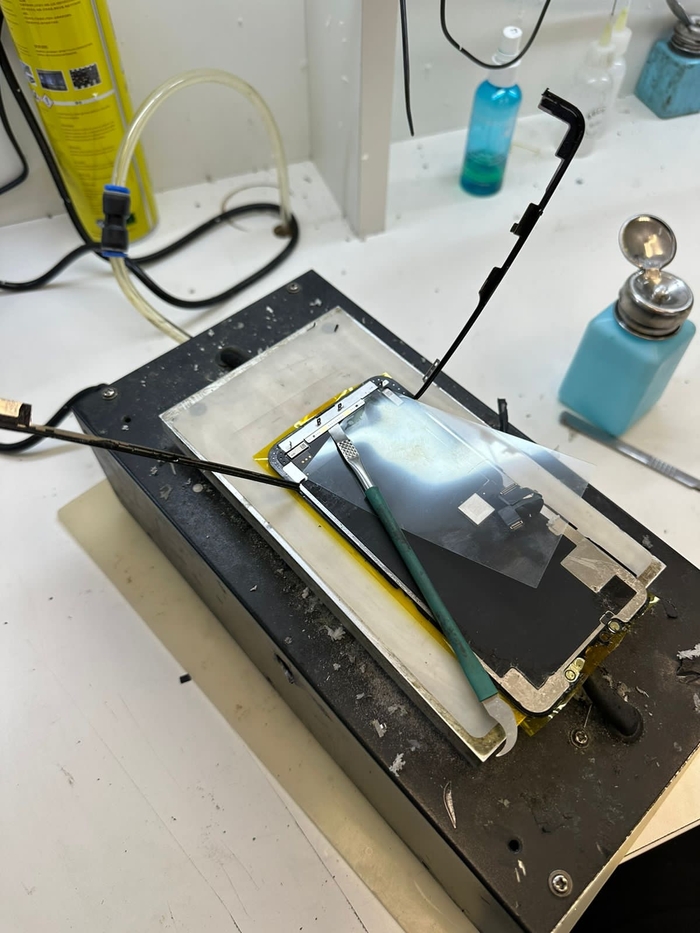

Перед срезкой стекла требуется снять рамку дисплея и уже после снятия рамки можно срезать стекло .

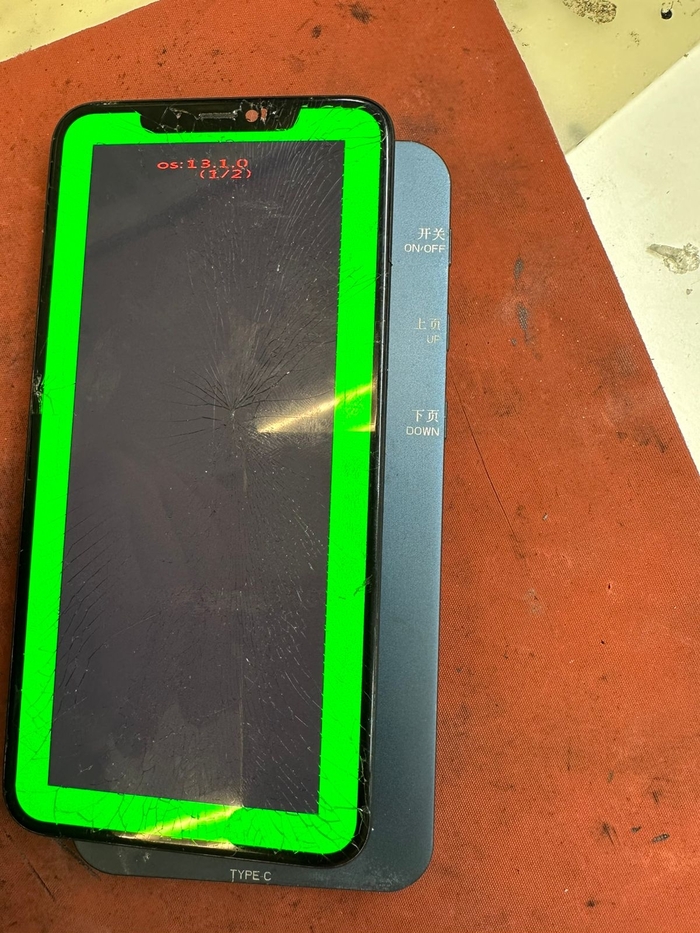

Проверяем модуль после срезки стекла на личинок дефектов и на работоспособность тачскрина.

Так как разбитие было сильной тачскрин перестал реагировать на касание в месте где мелкая щепка была. Значит будем меня тачскрин.

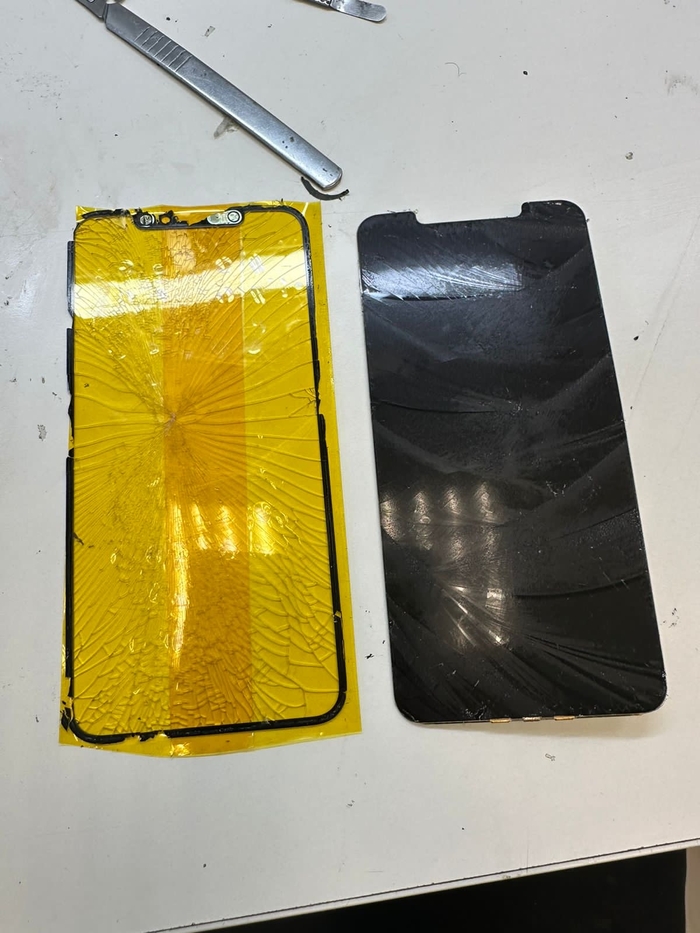

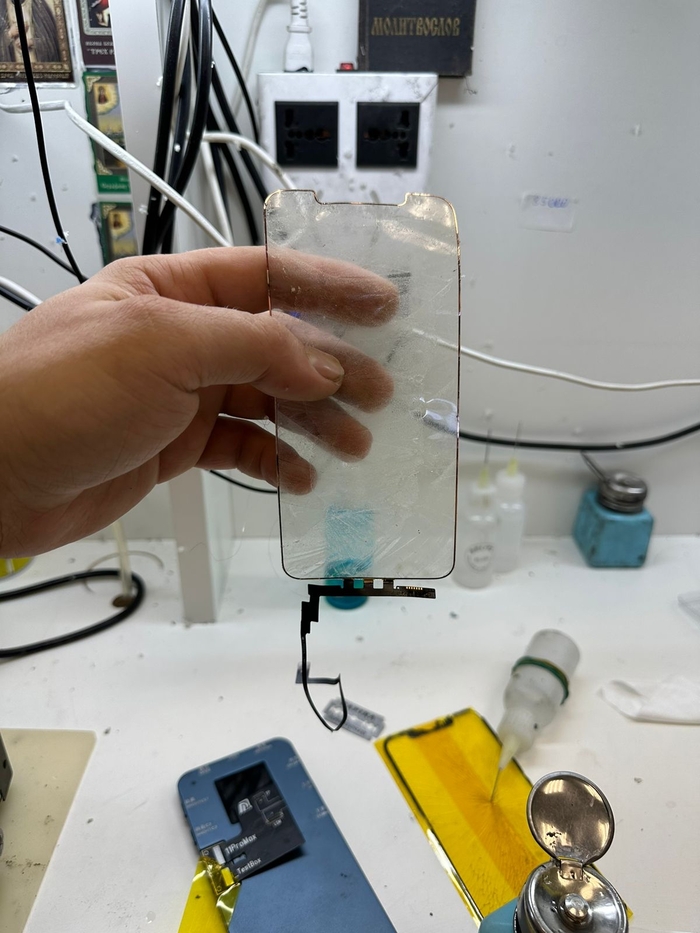

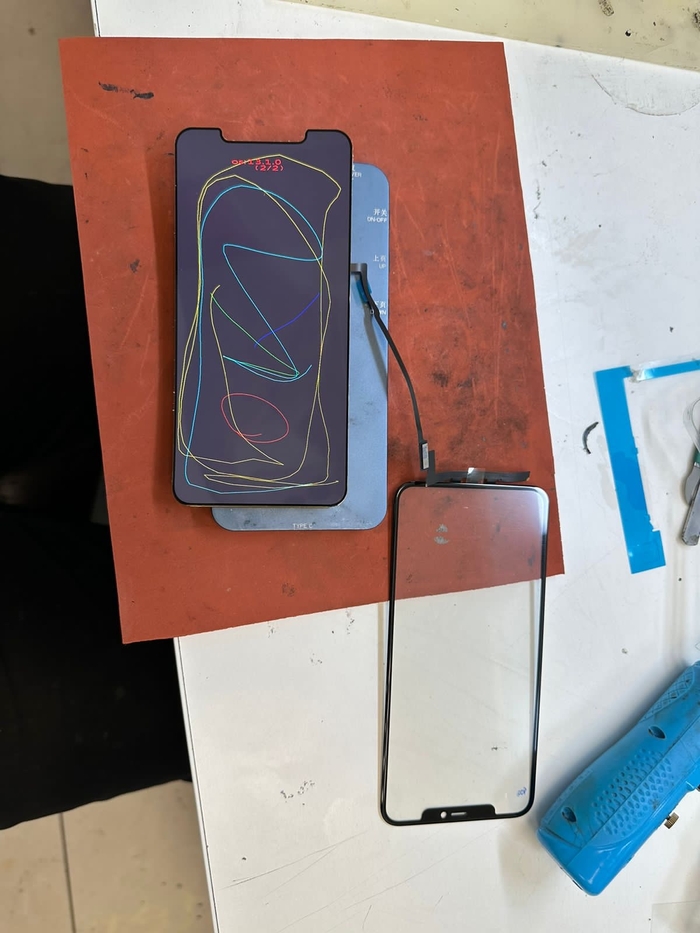

Срезали тач и подключаем на проверку новый с микросхемой чтобы посмотреть нет ли обрывов на нем.

Если все хорошо ,начинаем подготавливать матрицу к ламинации с новым тачскрином.
Интересный факт: С 11-х айфонов тачскрин бывает 2-х видом с микросхемой и без. Данная микросхема отвечает за касания и уведомление в настройках,о том что менялся дисплейный модуль. При замене тачскрина спаивается родная микросхема с неисправного тачскрина и сажается на новый тачскрин. В этом случае не будет уведомления в настройках или как все говорят «ошибки» в настройках о подленности дисплейного модуля.

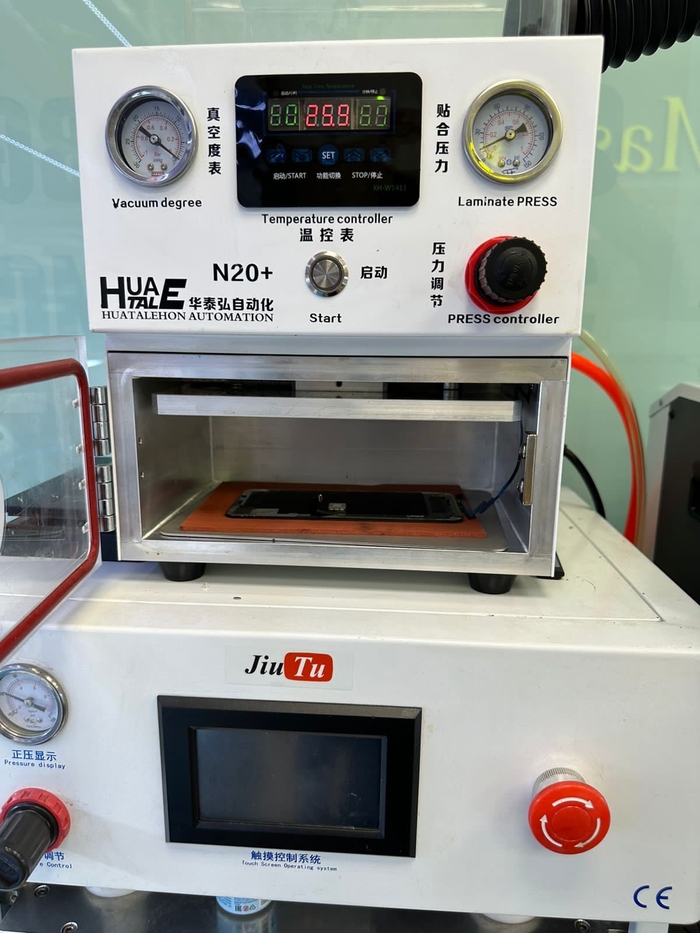

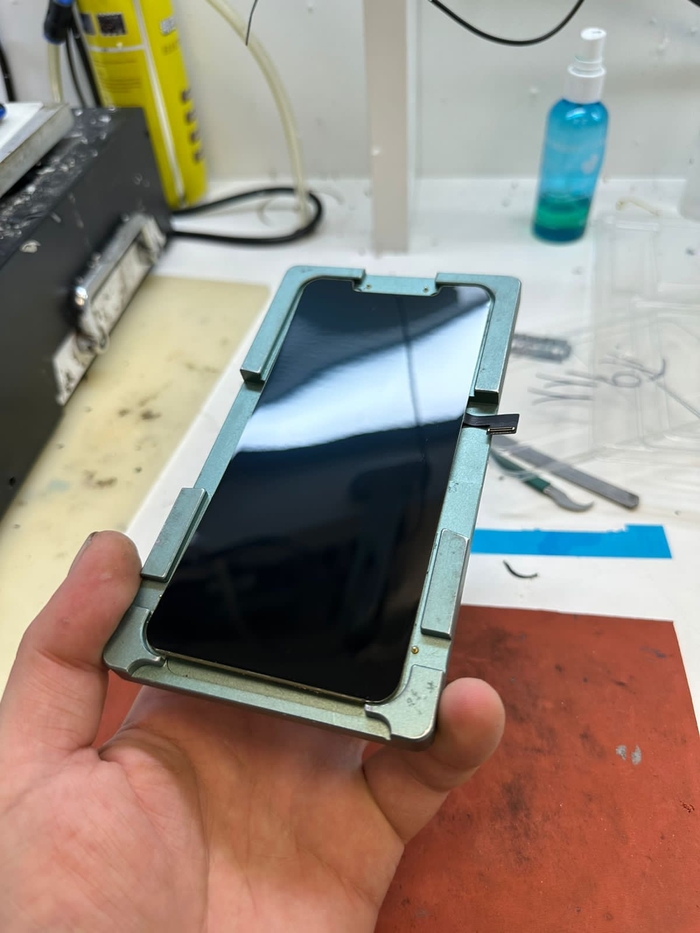

После всех проверок цинтруем матрицу с тачскрином (я всегда делаю это в специальных формах ) и в пресс закидываем.

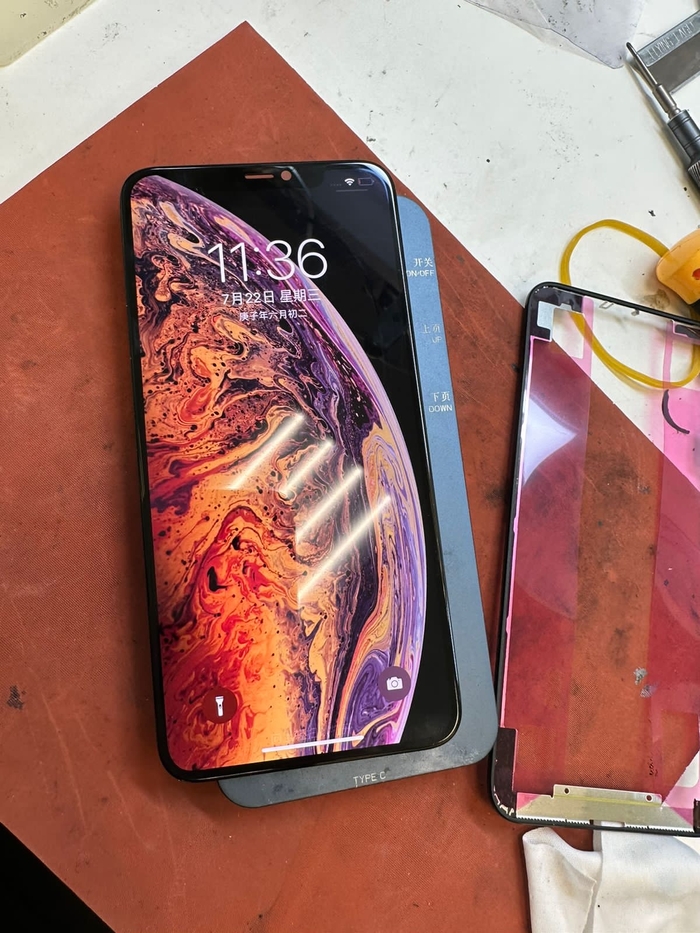

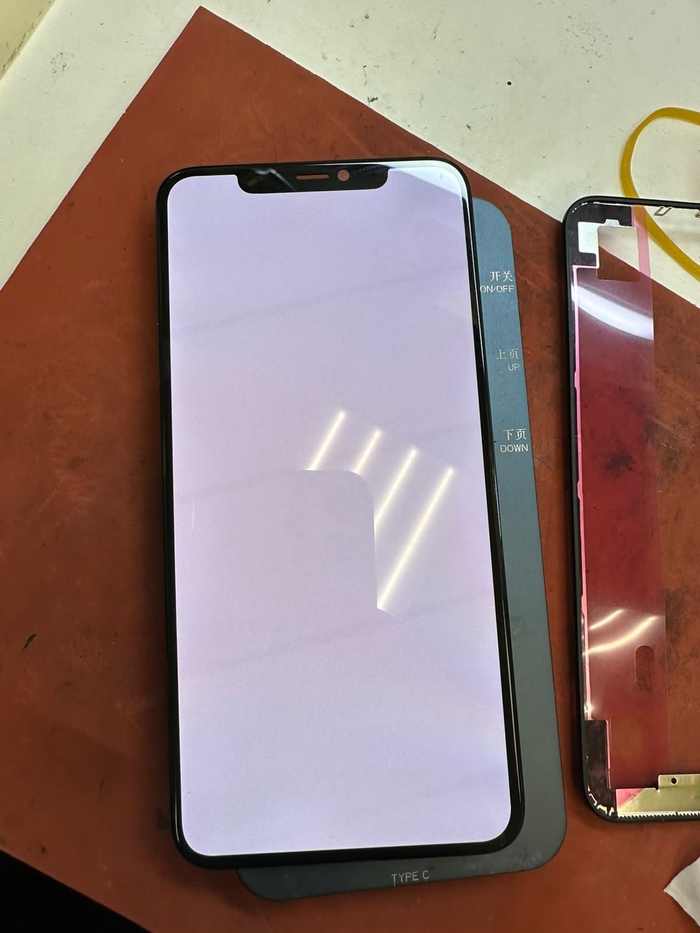

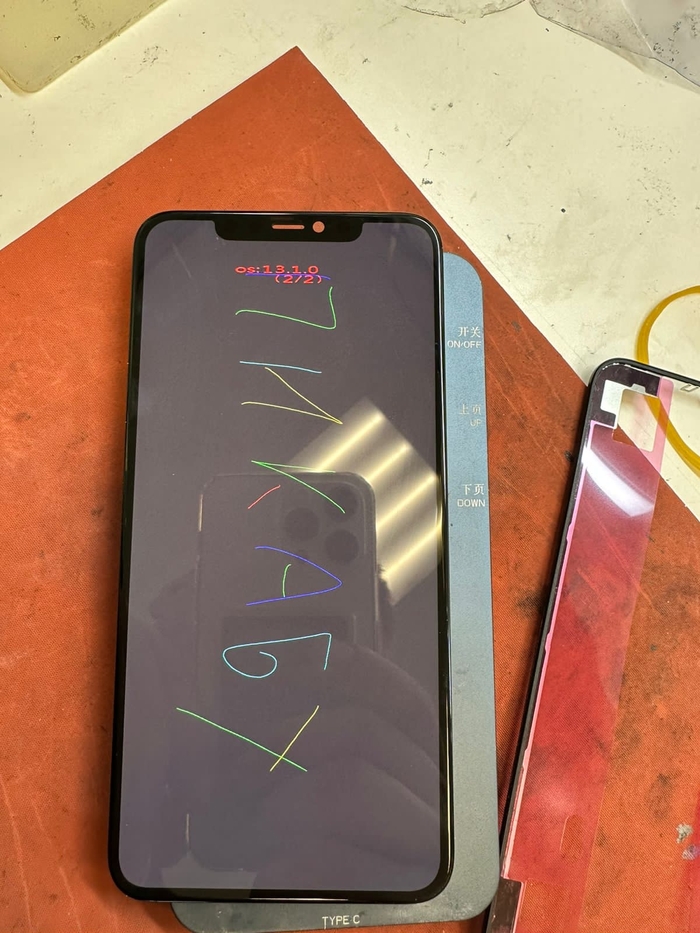

После ламинации проверяем тачскрин

Все отлично 👍

Сегодня я расскажу о замене стекла на самом дешевом ванпласе на рынке. Специально для людей, которые говорили что ванплас зажрался. Но как мы уже знаем нельзя сэкономить просто так, сэкономить можно на чем-то. А вот на чем сэкономили как раз и разберемся)

У концерна, который выпускает Oneplus итак есть бюджетные версии Realme/Oppo и Vivo и все думали что бюджетки у ванпласов это модели 8T/9/9R и тд, но нет. Бюджетки выделены теперь в отдельную линейку и называются Nord.

Тот же самый N100, который я буду препарировать ниже сейчас на авито стоит в пределах 10к вечно деревянных славянских рупий.

Но за эти 10к можете забыть про подэкранный сканер или хотя бы сканер в кнопке включения, amoled дисплей и даже фирменной переключалки режимов как на всех ванпласах вам не завезут. Что уже кощунство как по мне. Ну и с дорогим процессором и камерами обойдетесь. Но зато завезут 90 герц ips дисплей, который стоит пачку муки и большой акб, который хватит на несколько дней пользования. Кстати по емкости акб он 1в1 как У Redmi note 10 или 11 из предыдущего поста.

По итогу получаем очень дешевый телефон, который можно так же дешево обслуживать, несколько дней не заряжать и использовать его как рабочую трубку. Для чего его собственно и сделали. Но "вау" эффекта конечно  вы от него не получите, разве что скажете "вау" от сэкономленной суммы по сравнению с новыми ванпласами.

А на столе у меня потерпевший в бою с асфальтом из того же племени нордов.

Изображение без пятен и полос, а значит можно заменить только стекло, чем и займемся)

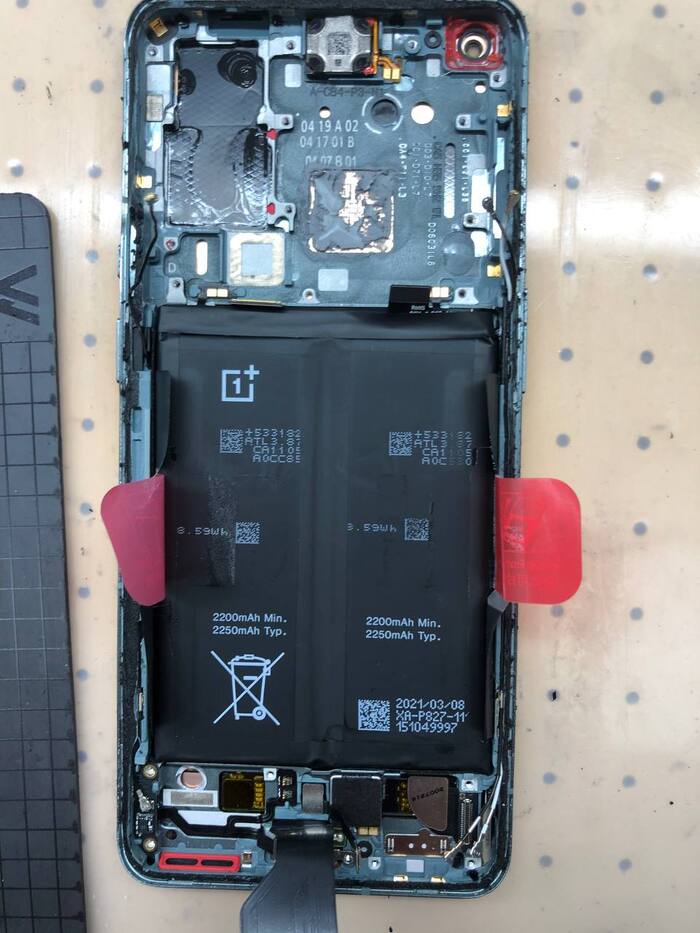

Снимаем заднюю крышку и видим акб в пол телефона, нам нужно его снять, тк под ним шлейф дисплея.

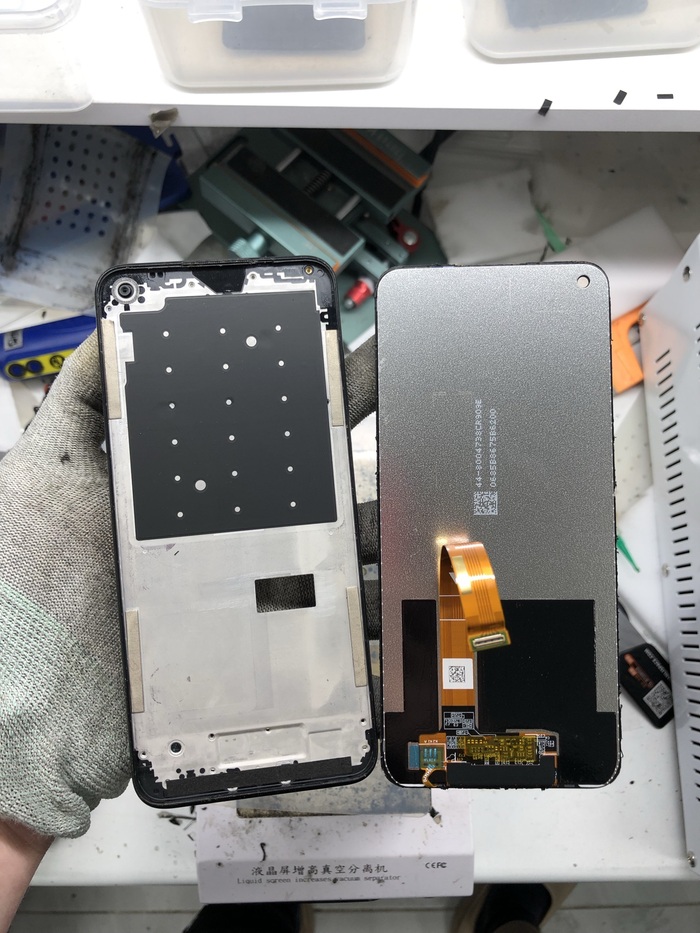

Затем выклеиваем дисплей из рамы.

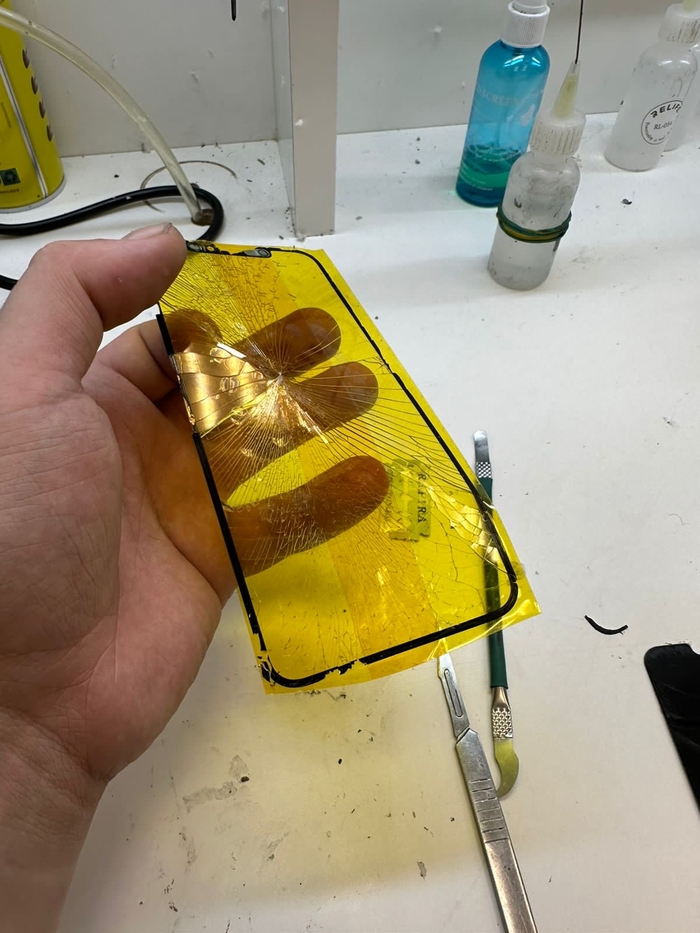

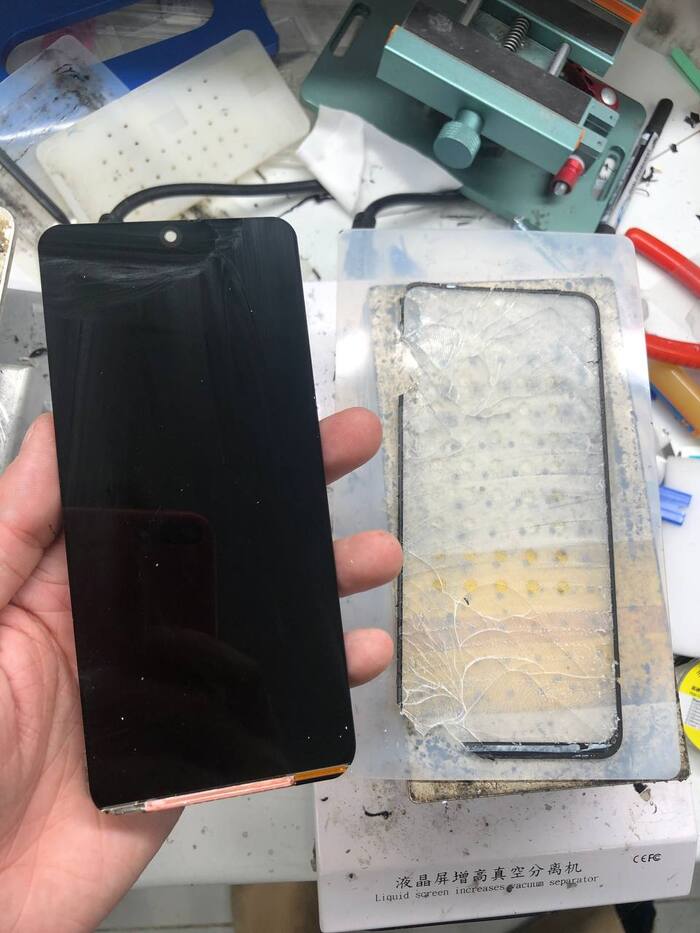

И срезаем разбитое стекло.

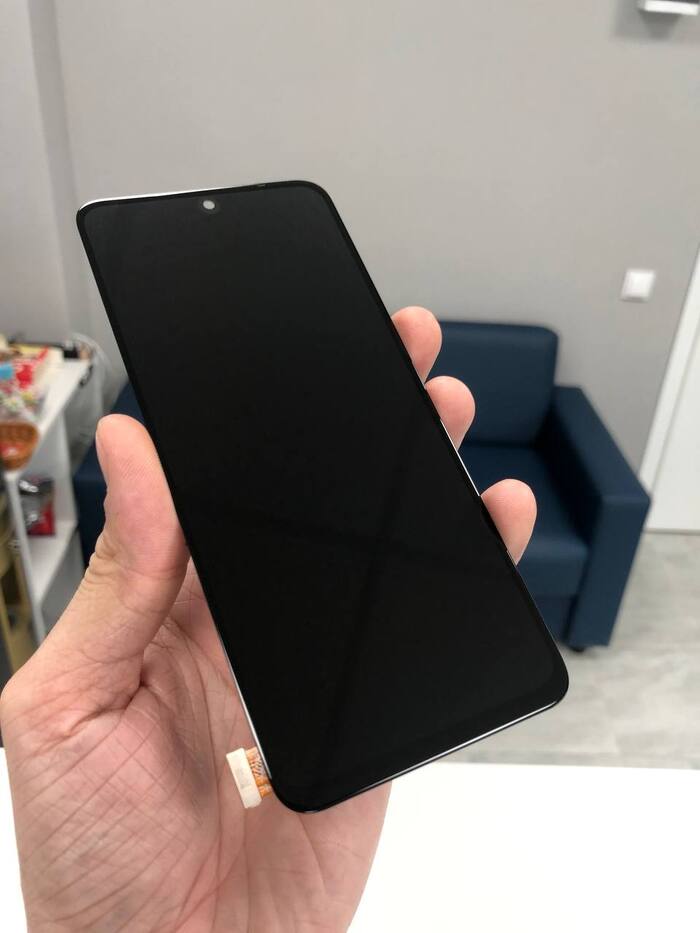

Теперь пора проверить жива ли матрица.

Отлично, можно склеивать с новым стеклом.

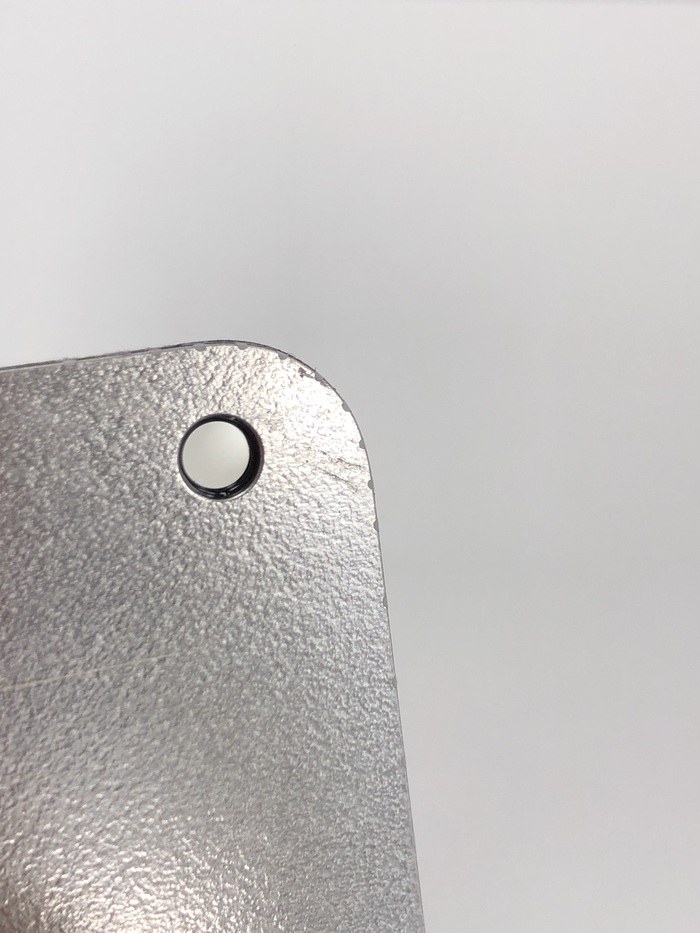

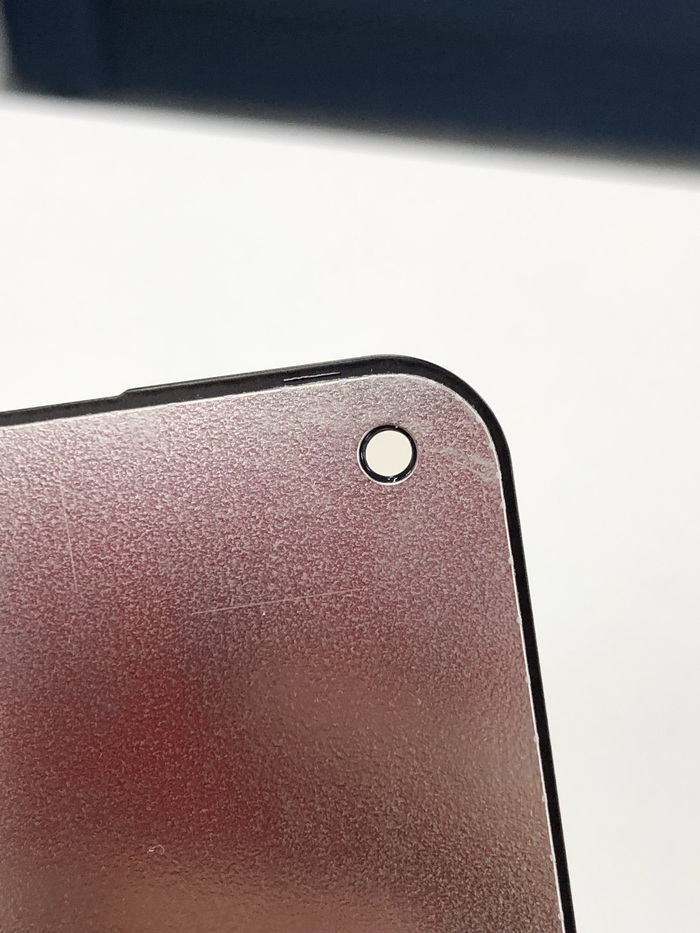

А вот кстати как делают вырезы в Ips матрице. Сквозную дырку в стеклянных матрицах сделать невозможно, поэтому производители экранов идут на хитрости. Делают дырку в подсветке и заливают её герметиком.

А с обратной стороны дырку в поляризаторе, чтобы изображение не темнило. Фронталка снимает прямо через прозрачный участок матрицы. Сквозной дырки там нет. Такие дела)

Есть 2 способа клеить такие телефоны с дырками на фронталке.

Первый с жижей в глазке камеры как в предыдущем посте  Замена стекла Redmi Note 11. Очень странный аппарат)

Его минус в том, что жидкость может кристаллизоваться от нагрева. Но такое случается редко. Зато телефон выглядит как с завода.

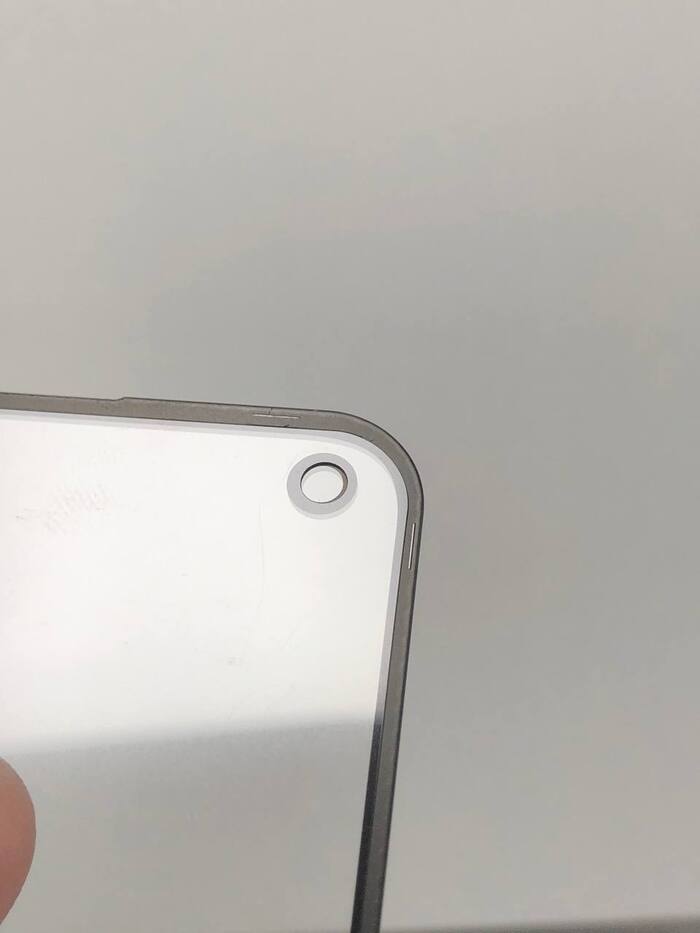

А можно использовать оса пленку с дыркой и обведенным глазком. Внутри запечатывается часть воздуха, а переход с пузырями закрывает закрашенный глазок.

Такой способ более надежный, но не на все трубки подходит, тк на s20fe или a51 глазок камеры не обведен с завода и такое стекло будет выглядеть колхозно. Но наш случай позволяет использовать именно такое стекло потому глазок фронталки закрашен всегда. Вот как оно выглядит.

Склеиваем стекло с матрицей в вакууме и получаем готовый дисплей. Главное четко отцентровать глазок фронталки, потому что делается это вручную на глаз.

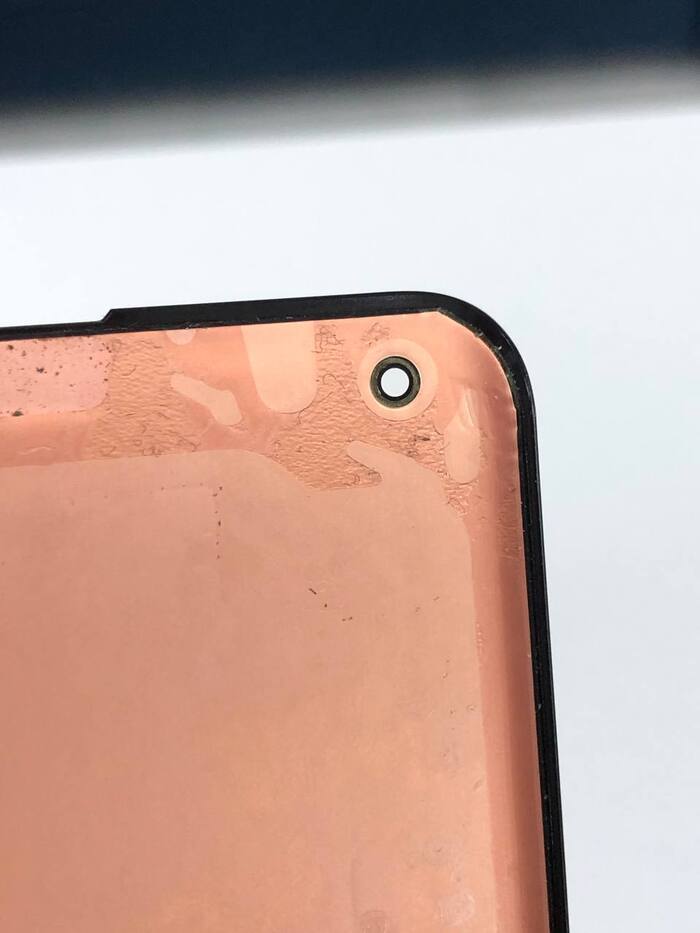

А вот и глазок камеры)

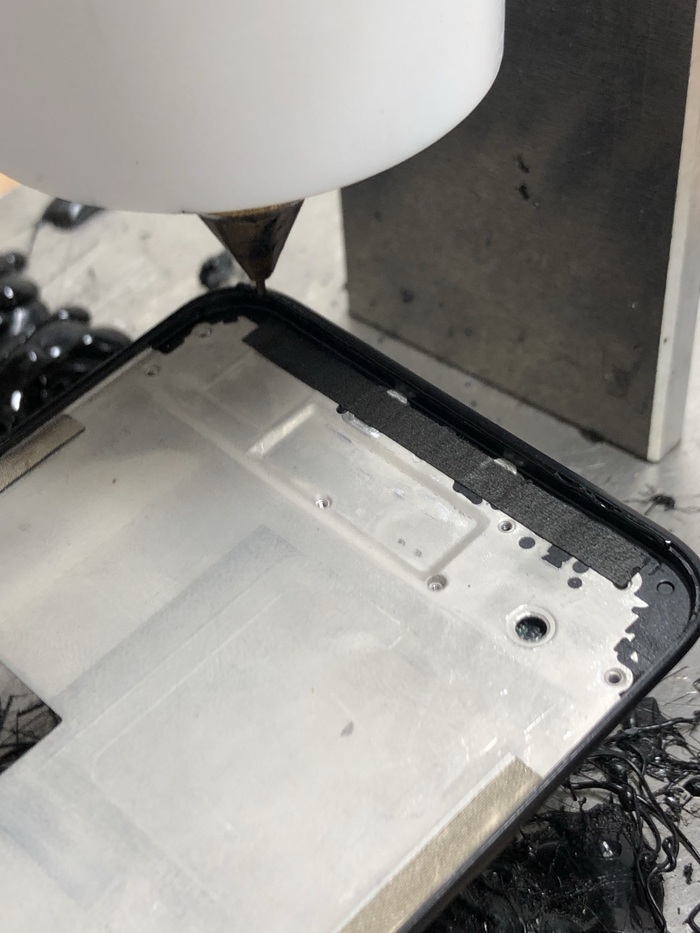

Отлично, осталось нанести на рамку тонким слоем дорогущий термоклей.

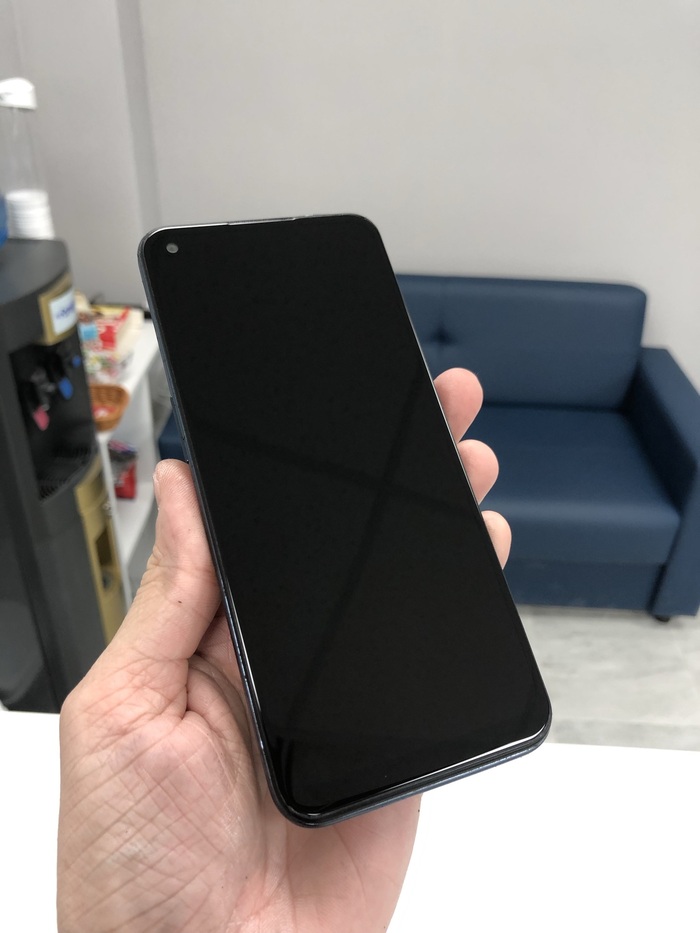

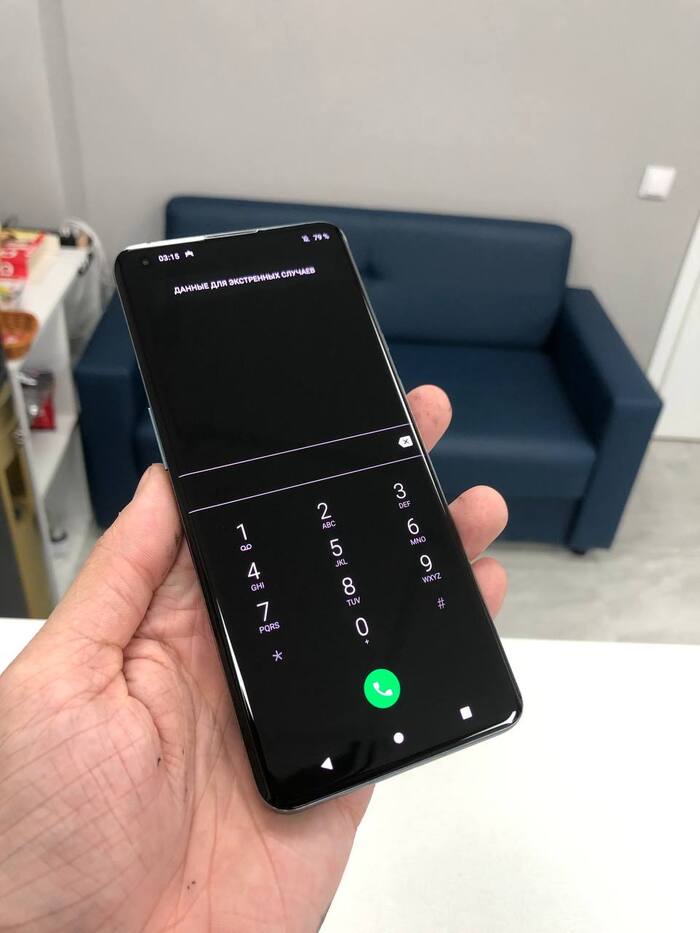

Собираем все в обратном порядке и проверяем готовый аппарат.

Идеально, а что с олеофобом?

А я пойду клеить очередного бойца

По цене вышло 3000р

Отправить мне вашего потерпевшего можно Сдеком.

Всем удачных ремонтов.

г. Санкт-Петербург

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

Интересные посты для ликбеза:

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

Насколько прочное стекло используют в мобильных телефонах?

Аккумуляторы в телефонах и с чем их едят

На чем держится влагозащита IP67? На примере Iphone 8

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Владимиром Епифанцевым)

Сегодня будем менять стекло на новом Redmi note 11. А раз телефон новее, то логично что он должен быть во всем лучше предыдущей модели?)

С 10 серией у меня была целая эпопея, помотала нервы знатно.

Замена стекла Redmi note 10. Дисплей по цене телефона

Поэтому с 11 уже было проще и понятнее. Все шишки набил на десятке)

В 11 серию завезли экран в 90 герц, доработали камеру и.............отняли часть функций, которые были в 10 серии. Телефон теперь не записывает в 4к, процессор медленнее на 42%, меньше время работы от батареи и медленее зарядка, хотя емкость акб одинаковая. И если время работы от батареи можно свалить на жрущий акб экран в 90 герц, то все остальное вызывает вопросы. Складывается ощущение что 11 серия - это урезанная десятка)

Просто если это все сделали только ради экрана, то оно того не стоит, потому что разница между 60 и 90 герц глаз почти не замечает. А вот уже 120 герц уже вызывает ощущение как будто твой телефон на треке фомулы 1. Я если честно вообще не заметил скорости экрана и подумал что дисплей оставили от старой модели.

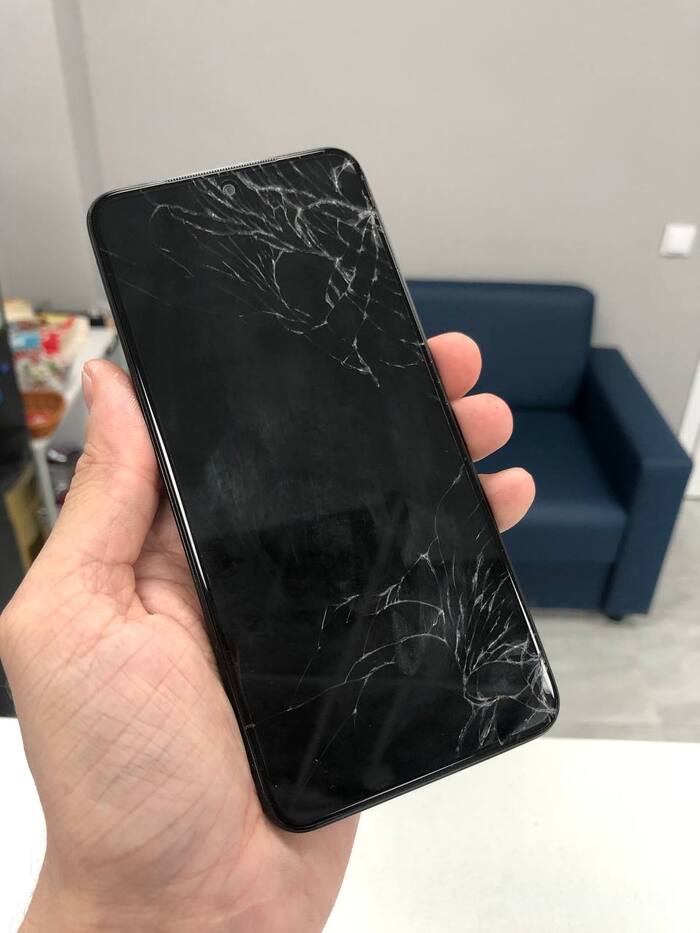

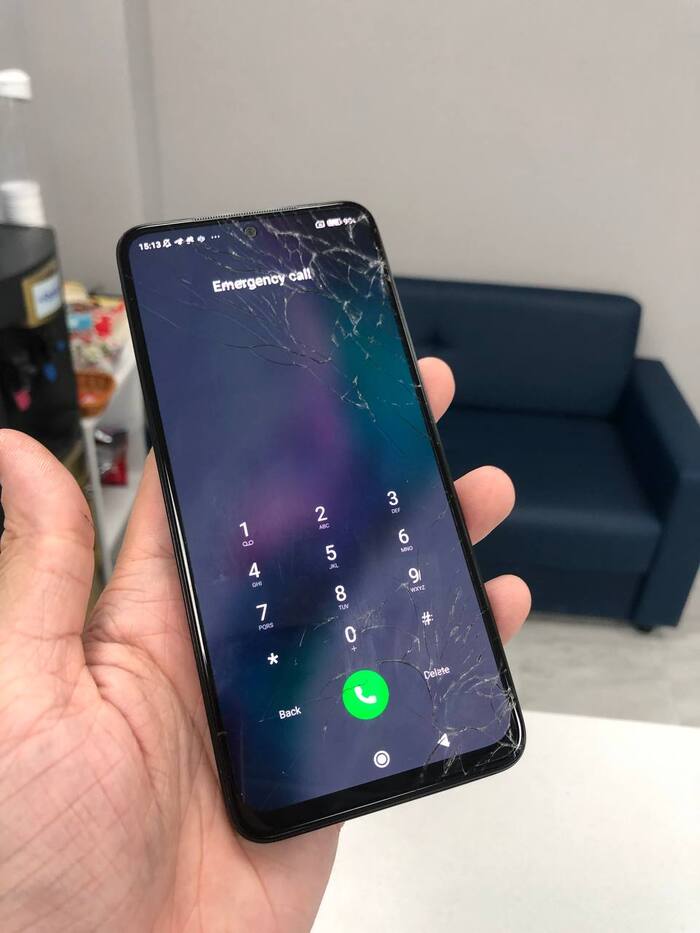

А на столе потерпевший в бою с асфальтом.

Изображение показывает без дефектов, а значит можно заменить только стекло, чем мы и займемся)

А вот как выглядит сзади, телефон теперь с острыми гранями как на 12 айфоне.

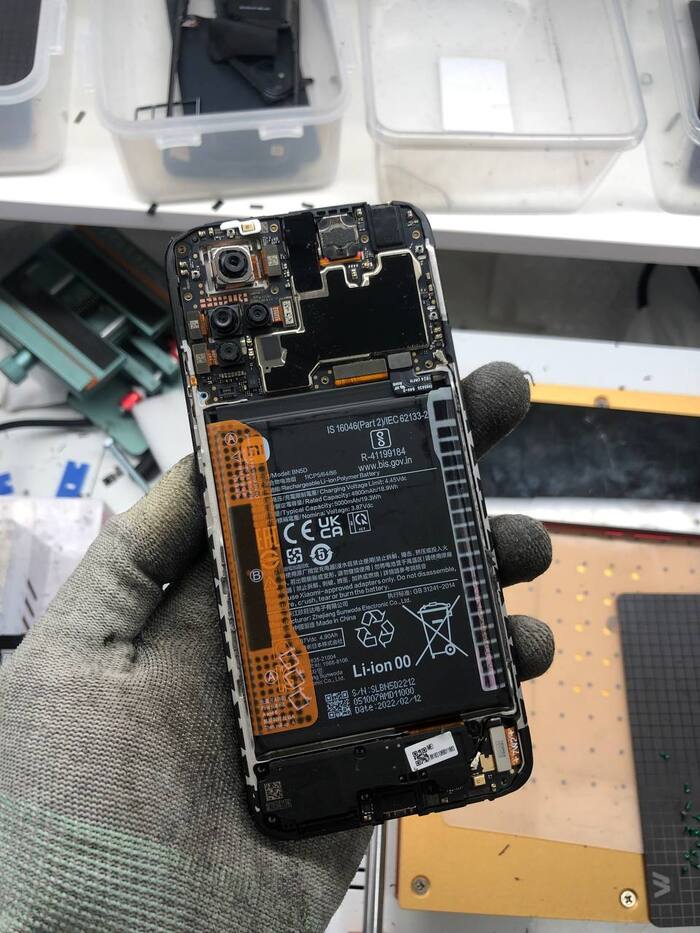

Снимаем крышку и видим ту же самую компоновку, как и в 10 серии.

Заводим струну с угла и срезаем разбитое стекло. Та же тонна герметика на шлейфе, что и на 10 серии.

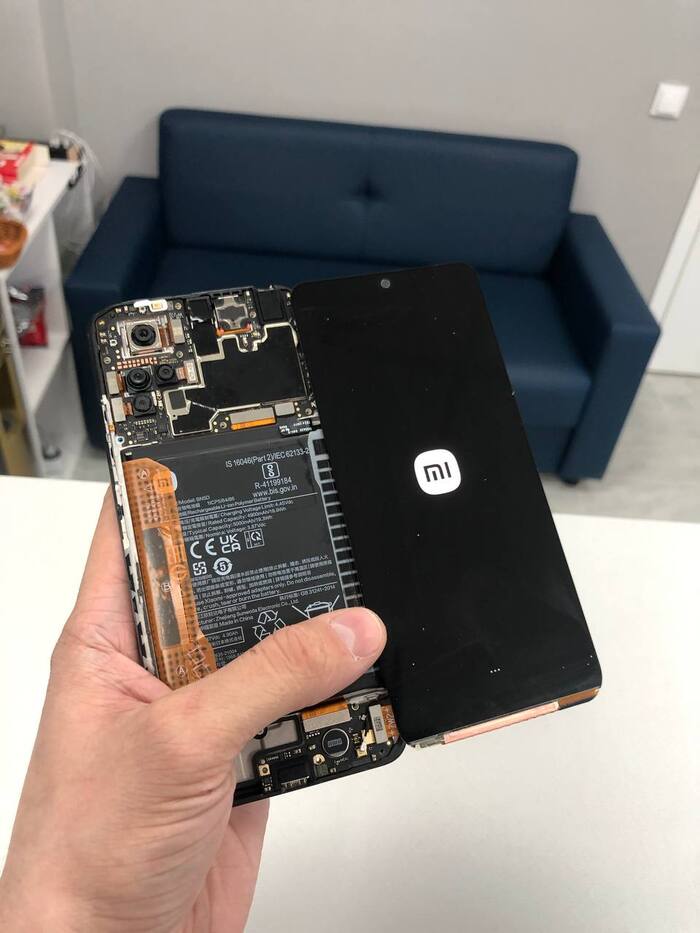

Чистим и проверяем матрицу после срезки.

Кайф, можно склеивать.

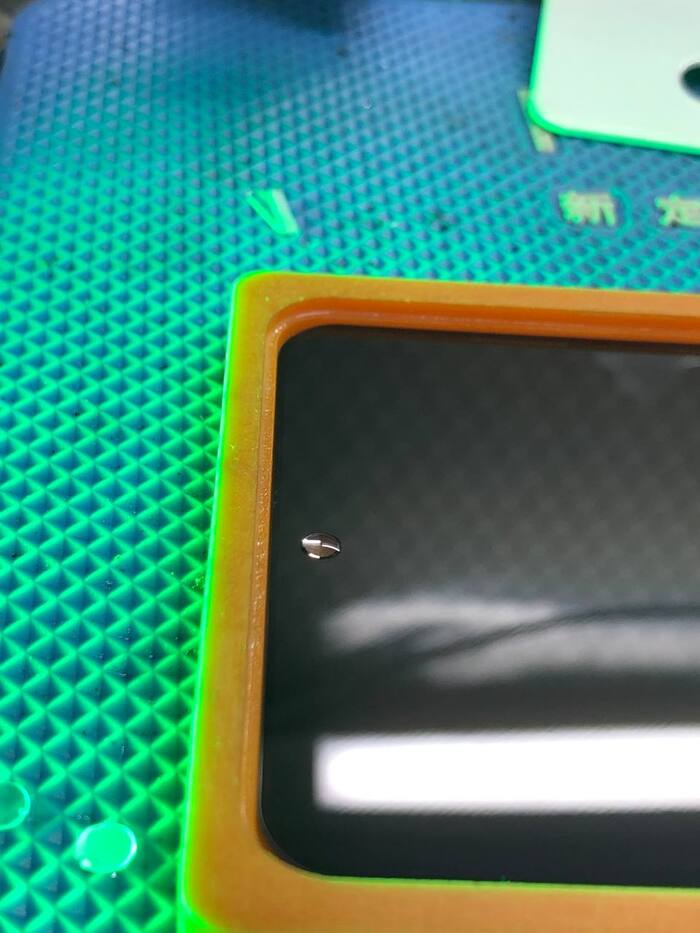

Капаем в глазок специальную жижу чтобы не было пузырей.

И склеиваем с новым стеклом.

Кайф, а знаете от какой модели подошло стекло? Правильно от Redmi note 10. У них даже стекла одинаковые)

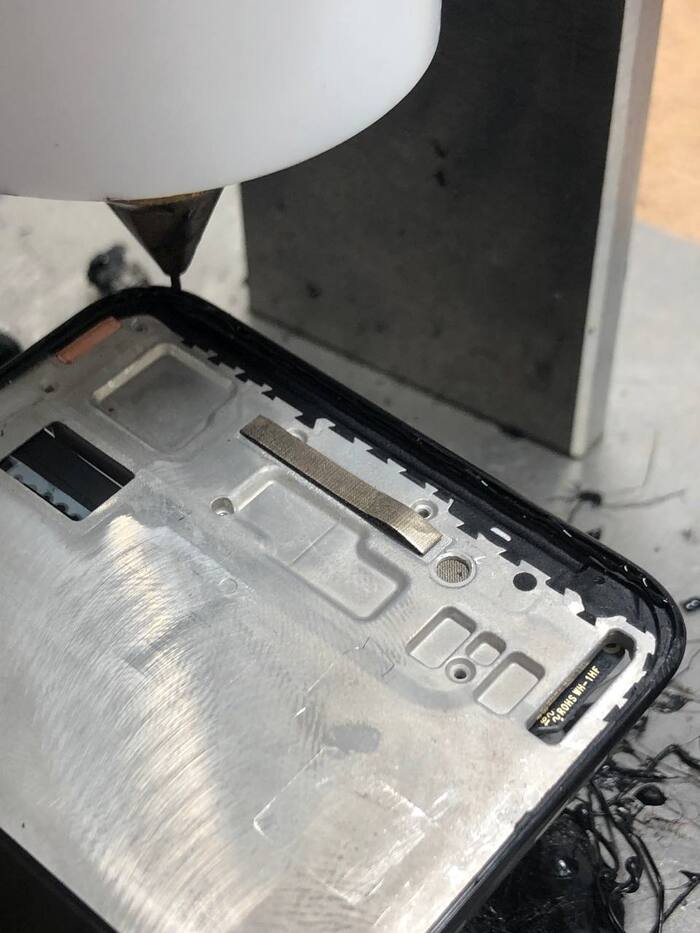

Наносим тонким слоем дорогущий термоклей.

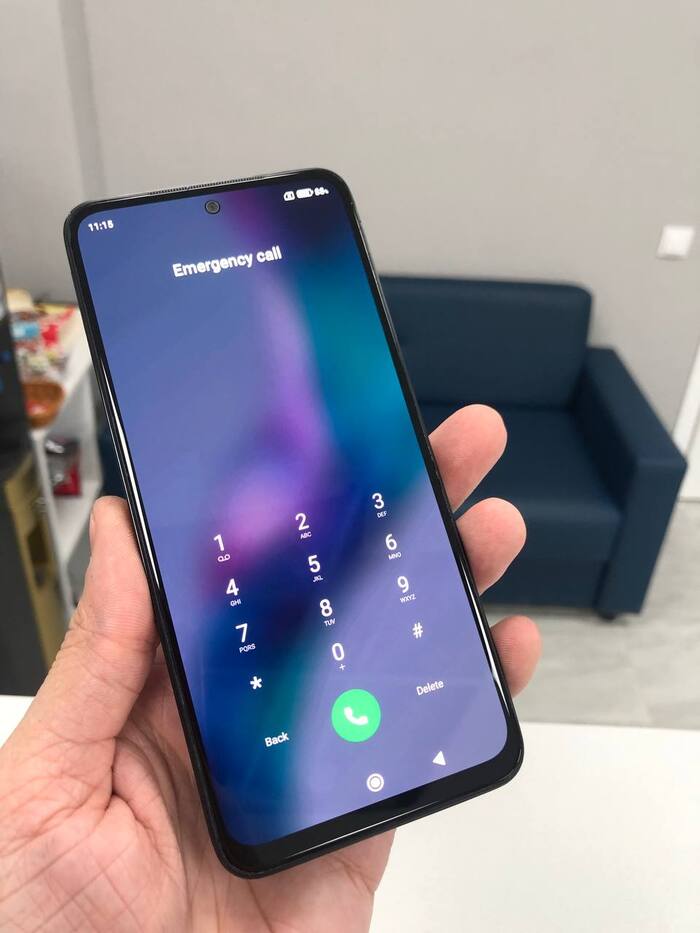

Собираем в обратном порядке и проверяем готовый результат)

Телефон как новый.

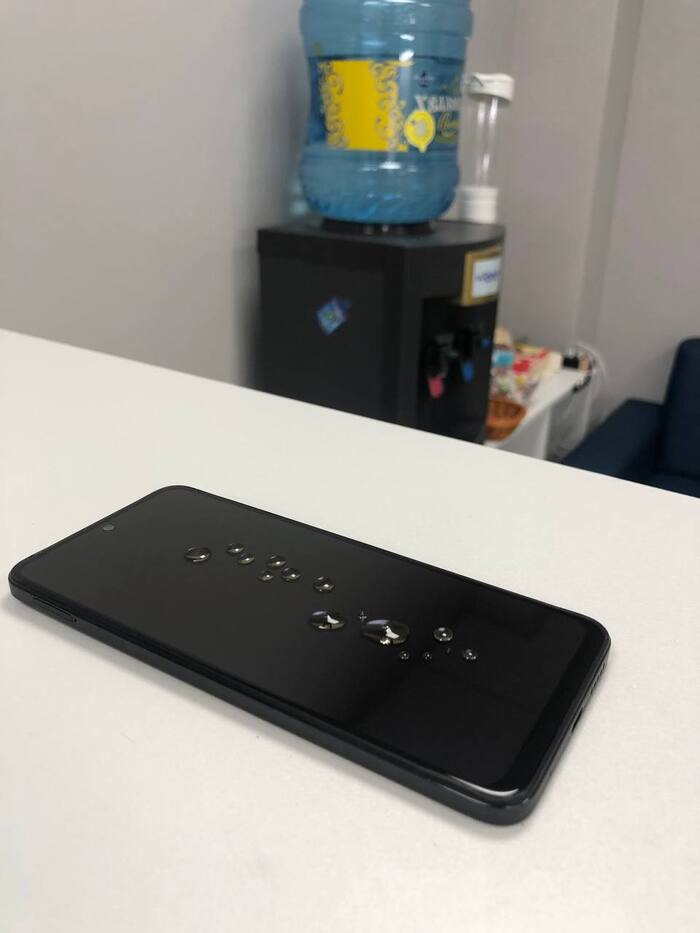

Ну и про олеофоб не забудем. Без него никуда.

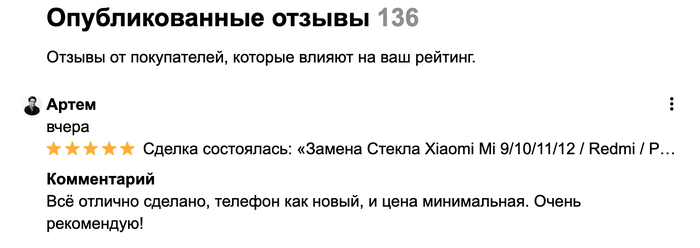

А, ну и 136 отзыв на 5 звезд с авито от довольного владельца)

А я пойду клеить очередного бойца

По цене вышло 4000р

Всем удачных ремонтов.

г. Санкт-Петербург

Отправить мне вашего потерпевшего можно Сдеком.

Я ВКонтакте: vk.com/mountancore

Я в телеграме: https://t.me/Mountancore

Интересные посты для ликбеза:

Как восстановить олеофобное покрытие на своем телефоне?

С чем едят Amoled и OLED матрицы

Насколько прочное стекло используют в мобильных телефонах?

Аккумуляторы в телефонах и с чем их едят

На чем держится влагозащита IP67? На примере Iphone 8

Приглашаю всех желающих в комменты для совместного веселья)

А тем, кто напишет, что пост реклама - пришлю мемы с Дуэйном Джонсоном. Всем добра)
