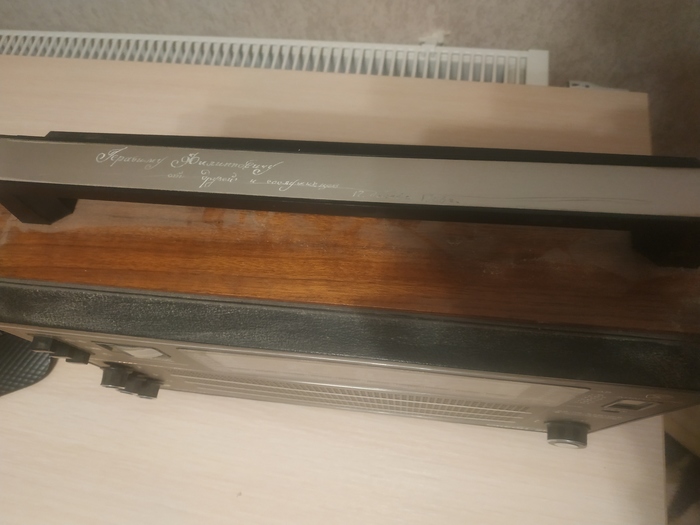

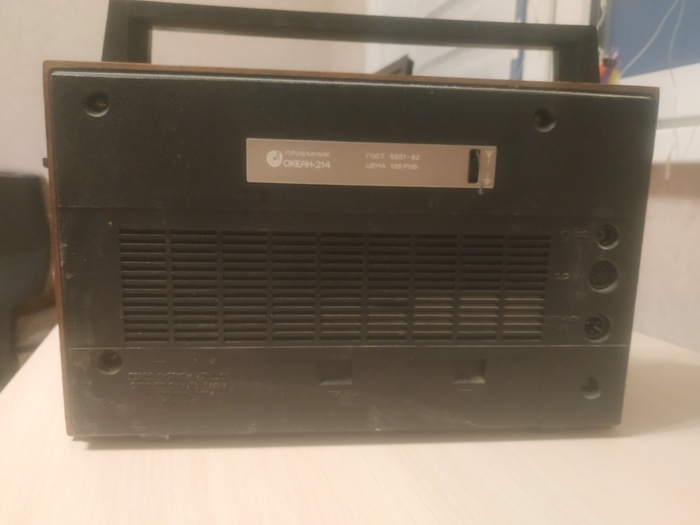

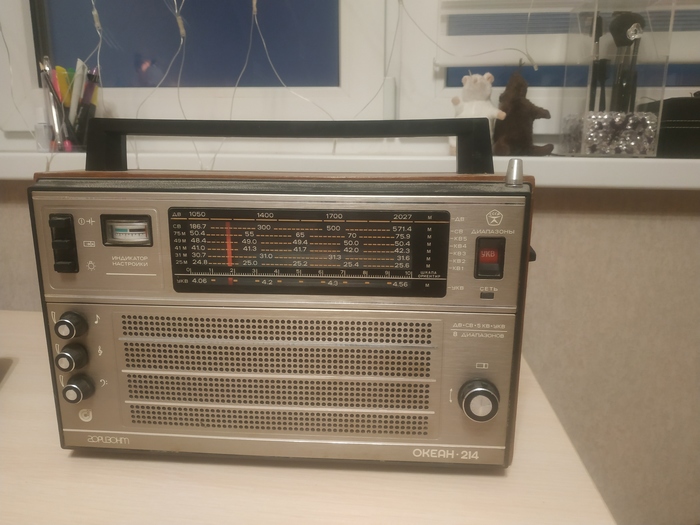

Здравствуйте. Сегодня очередной океан. Обратился к нам владелец сего чуда с просьбой его перестроить. А пока мы перестраиваем, он подшаманит корпус.
Заходит ко мне такой дядя высокий... Во мне 190см, двери у меня в квартире 210, чтоб не наклоняться. Так вот, он наклонялся)))

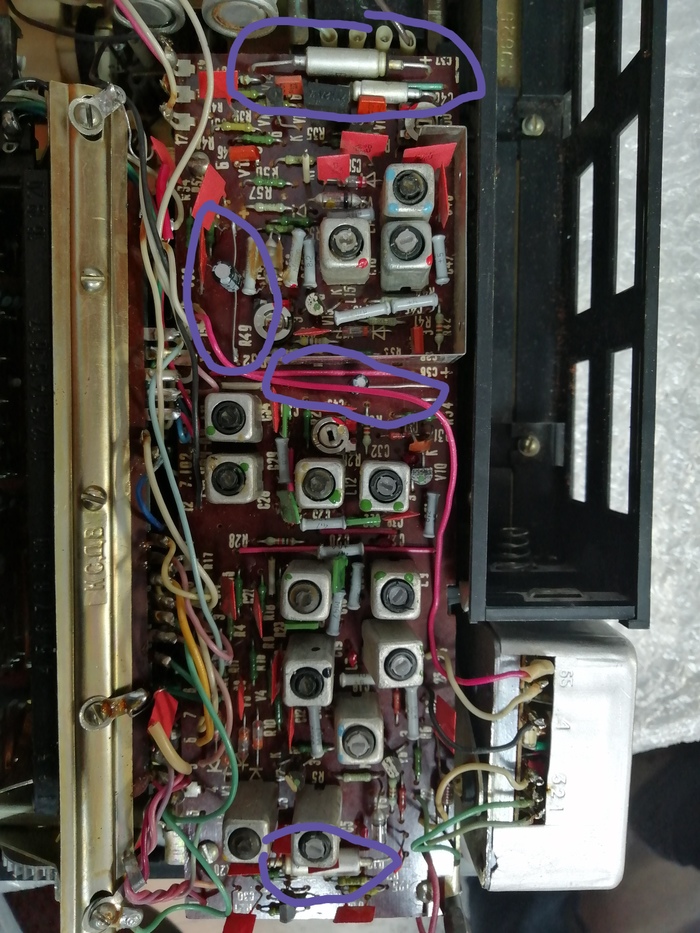

Работы согласованы, корпус отдан владельцу, начинка у нас. Смотрим. Там уже лазили. Вот, к примеру) Что не так на фото?) Значит, будем не только перестраивать, но и полностью профилачить.

Начинаем с модуля УКВ, перестраиваем контура, включаем, приёмник молчит. Вообще на УКВ звуков не издаёт. Берём эталонный, вставляем в него плату, тоже тишина. Виновником оказался один из транзисторов, у которого со временем h21э скатился с 200 до 25... Заменили. На эталонном звук пошёл. Возвращаемся к пациенту. На нём всё так же тишина. Делаем профилактику усилителю, проверяем переменники. Все диапазоны работают, УКВ нет... Видите, катушки УКВ не залиты воском?) либо их не настраивали, либо сердечники выкрутились от времени. Странно...

Вот, кстати, список электролитов, если кому интересно.

Мучались долго с узлом ПЧ. В итоге нашли конденсаторы, которые со временем потеряли герметичность и вместо десятков пик накопили десятки нан, кучу непропаев... Расстроенные контура. Пришлось даже на осциллограф городить усилитель небольшой, потому что там приём на микровольтах с платы УКВ, а на вход УМ после всех преобразований 15 мВ идёт.
Внешнего вида не будет, вот только немного дерева в лаке

Владелец забил опилками все неровности и сколы шпона, покрасил, покрыл лаком.
Также он попросил светодиодную подсветку шкалы. Слева синие, справа зелёные. Или наоборот... Не важно, короче 2 цвета. Фоток не будет, тут такое не любят)))
Ах да, ещё его обманули при продаже антенны, пришлось городить переходную втулку. Тоже он сам делал. Мы здесь не при чём

При сборке и проверке антенна из-за втулки тяжело выдвигалась и пластиковое крепление развалилось в щи. Залили ВК9. Сохнет. А я пишу этот пост)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Спасибо) Скоро будет Илеть, которая очень удивила своими конструкторскими решениями и Вега с колонками от Пикабушника. Будем слушать ленту магнитную и пластинки)))

PS: нужен человек, который сможет восстановить дорожки на видеокарте (треснул текстолит у разъёма при пересылке, привет ЕМС) и находится в Калифорнии.

Мы в Рязани, в штаты нас не пускают.

Здравствуйте. Приехал к нам ещё один блок УКВ на перестройку. 209 Океан отличается от 214го полярностью напряжения питания блока УКВ и немного схемой.

Процесс настройки похож на процесс настройки 214го, поэтому подробного описания не будет. Покажу, какие элементы заменить в блоке УКВ перед настройкой

Рыжим помечено, что выкинуть, жёлтым - заменить. Тут полегче, не нужно мотать катушки.
Вот список всех электролитов, которые желательно бы также заменить в качестве профилактики

Добавьте сюда ещё 470 мкВ 25 В, который я просмотрел.
Ну и вот они, эти конденденсаторы:

После перестройки имеем:

Помните не так давно была плата от 214го? Мы перестроили блок УКВ, вложили в посылку конденсаторы электролитические. Владелец сам поменял их, затем прислал нам короткое видео.

На этом всё пока) Спасибо)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Здравствуйте. Связался с нами Пикабушник из Самары. Изучил наши посты и захотел перестроить свой приёмник.

Снял блок УКВ и отправил нам СДЭКом. У них там есть услуга "Посылочка XS". Дёшево и быстро.
Плата приехала. Перестраиваем)

Клиент попросил отправить ему обратно вместе с блоком УКВ электролиты для самостоятельной замены на плате ПЧ, усилителя и источника.
Кстати, если кому интересны номиналы, то вот. Хотя от года выпуска и ревизии, они могут отличаться. Лучше, конечно, смотреть по факту, что там стоит с завода.

Вот фото с момента настройки) специально приобрели 214 Океан в хорошем состоянии (нет). Зато с антенной, шнуром и родными крутилками. Разобрали его для ремонта)

Когда-нибудь мы его починим))) и вы увидите, что получилось.

А пока небольшое видео работы платы:
Показан приём синуса 1 кГц на частотах 88 и 108 МГц (края диапазона) и приём станций.

Вообще, для такой работы нам необходимо 3 рабочих дня в среднем. В этот раз мы справились за один)

Пока всё) Спасибо)))

Скоро будут проигрыватели пластинок 0 и 1 группы, не пропустите!

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

PS: поделюсь с вами заводской пайкой автомобильного усилителя от фирмы с красивым названием "Mystery". Приподнимем завесу тайны на качество пайки)))

Здравствуйте. Сегодня у нас Океан 209.
Вообще, мы его купили по дешёвке, чтобы проверять настроенные платы УКВ наших клиентов, когда весь приёмник отправлять дорого)
Вот собственно, сам приёмник

Ручек не хватает, антенна выломана с корнем. Первым делом, чтобы он заработал, нужно его перестроить и отремонтировать. Хотя бы электрику.
Про то, как перестроить я уже рассказывал на примере 214го Океана. Тут смысл похожий, только питание модуля УКВ отрицательное.
Плату перестроили, заменили все электролиты. Включаем, а он молчит.
Ищем причину. Нет питания а плате УКВ. Ищем)
Нашли неисправный транзистор на плате ВЧ/ПЧ (V6). Заменили и всё заработало.
После перестройки нужно убедиться, что мы ловим не зеркальный канал. Это делается с помощью осциллографа с полосой не менее 200 МГц. А если его нет?) Тогда нужен второй приёмник.

Немного теории. Частота гетеродина должна быть на 10,7 МГц выше, чем частота принимаемого сигнала. Если после перестройки она ниже, значит мы принимаем зеркальный канал и нужно делать всё заново.

Ладно. Настраиваем второй приёмник на станцию. С помощью генератора настраиваем наш Океан на частоту на 10,7 МГц ниже.
Выключаем генератор. Подносим антенну второго приёмника к катушке L4. Приёмник должен замолчать. Если всё так, то настроили правильно)

По электрической части у нас всё заработало. Антенну заказали, она едет. Без ручек не очень удобно пользоваться... Выточили комплект ручек из алюминия строго в размер заводских.

И тут Остапа понесло...
Облезлый измазанный деревянный корпус отшлифовали и покрыли лаком

Поролон на задней стенке и на крышке батарейного отсека превратился в труху) меняем

Сколы на передней панелей подкрасили, пластик обработали)
Теперь приёмник выглядит так

Восстановили штатный ламповый свет. Никаких синих светодиодов)
Ну и немного работы

Шнур питания штатный, к сожалению отсутствует. Колхозить, сверлить, выводить изнутри мы не стали. Сделали временный.
Приёмник теперь в продаже) без шнура

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

Здравствуйте. В комментах иногда спрашивают, есть ли у нас осциллограф, с Дака (ЦАП, наверно) мы подаём сигнал или с генератора?) конечно, у нас есть осциллографы, генераторы, анализаторы спектра, измерители RLC. Нет только резинового молоточка (отсылка к Одиссею))) Все приборы даже поверены! В постах я пытаюсь свести диагностику и несложный ремонт до наличия мультиметра, телефона с программой генерации синуса и 100 Ваттного паяльника для того, чтобы люди дома могли своими руками сами сделать.
Ну а теперь к Океану. Почему-то 214 аппараты более популярны. Хотя у 209го чувствительность выше и приём увереннее.
У нас снова 214. Просили обслуживание и перестройку.

Красавец) с пломбами))) Если кому интересно, вот список электролитов для замены. Но, в зависимости от ревизии, активности солнца и фазы луны этот список может быть не точным для вашего аппарата.

Разбираем, меняем электролиты, промываем СБСом резисторы громкости и тембров. Пытаемся очистить контакты барабана...
Здесь, в основном, я фоткал, как провода соединяют узлы, чтоб не забыть, когда обратно возвращать будем.

Пока едут конденсаторы, меняем особо важные из своих запасов, перестраиваем плату УКВ.

У меня есть посты про то, как правильно снять плату УКВ, про то, какие элементы там нужно поменять. Посмотрите, если интересно и не видели.
Берём генератор) ставим режим. С помощью вращения сердечника катушки L4 добиваемся край приёма диапазона на 88 МГц. Видео вам, как это происходит. Во всех видео писк 1кГц, сделайте потише

Дальше проверяем с другого края приём 108 МГц.

Дальше частоту 90 МГц, мультиметр в режим измерения постоянного напряжения, цепляемся к нужному конденсатору на плате Гетеродина. С помощью L3 добиваемся максимальной разности потенциалов на конденсаторе.

Потом повторяем процедуру на частоте 106 МГц, только крутим С5 конденсатор.

Тут важно, чтобы на этих частотах не было станций, так легче настраивать.
Две последние процедуры повторяем несколько раз.
Меняем оставшиеся электролиты, которые уже пришли к этому времени. Если транзисторы стоят в колодках, колодки снимаем и транзисторы запаиваем!
На этом всё) Не выбрасывайте старые приёмники, они очень хорошо играют.
Если нет генератора, то можно ловить первую и последнюю станцию на FM.
Ну или прислать нам плату УКВ))) Мы настроим её и без приёмника.

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

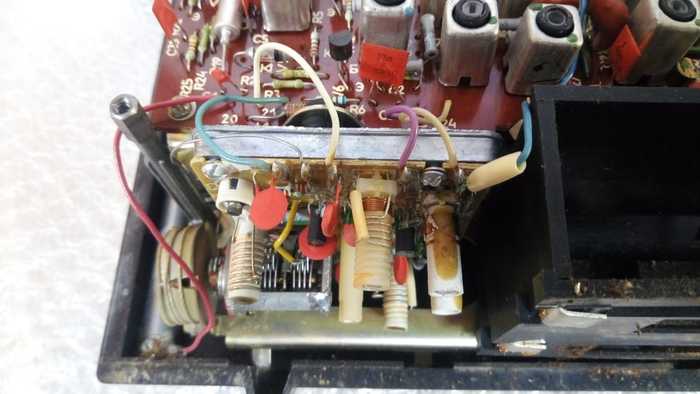

Здравствуйте. Сегодня удалось закончить перестройку блока УКВ для пикабушника издалека. Чтобы перестроить приёмник типа Океан, не обязательно присылать весь приёмник. Достаточно только модуля УКВ. Он весит 250 г. Ролик верньера снимать не нужно!!! Это сделали зря! Его нужно оставить в приёмнике

Проверяем, что приёмник шумит в диапазоне УКВ. При перестройки станции шум должен меняться. Значит, ваш приёмник условно рабочий и его можно попробовать перестроить. Самое главное аккуратно извлекать модуль УКВ, чтоб нить не слетела.

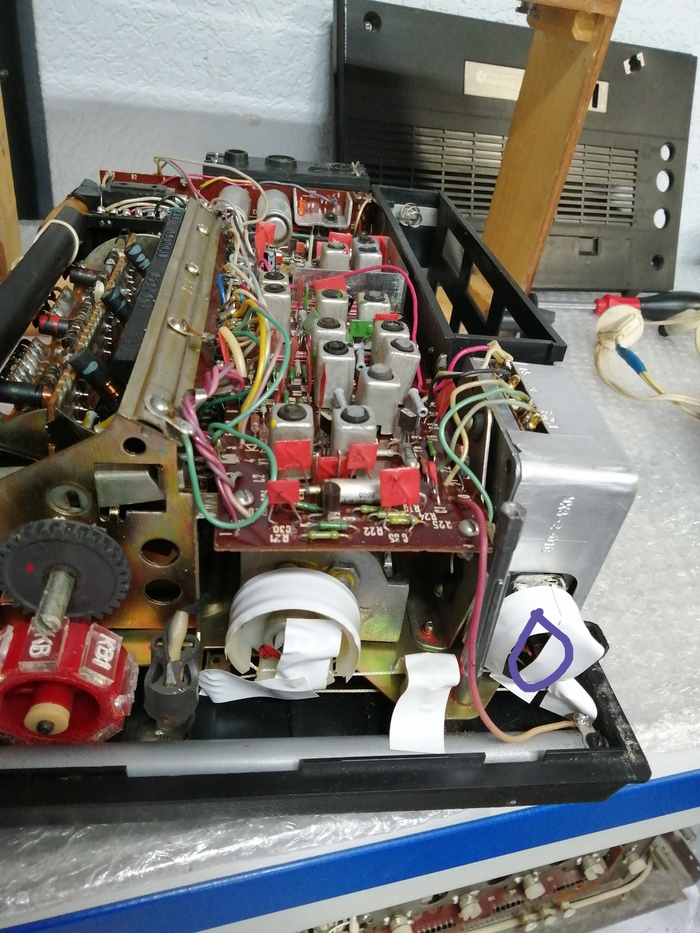

Первым делом необходимо ослабить винт на ролике, до конца можно не выкручивать (на фото ниже обведён) затем нужно закрепить нить и ролики. Мы делаем это изолентой, как на фото.

Дальше фоткаем, как провода запаяны и отпаиваем их. Откручиваем винт, который держит блок рядом с местом пайки проводов и блок можно достать. После снятия блока нужно зафиксировать ролик на корпусе, чтобы он не разматался. Отправляете блок УКВ нам. Сами же тем временем меняете конденсаторы на модуле УПЧ. На фото ниже они выделены. Главное, соблюдайте полярность и допуск по напряжению. Конденсаторы можно и не менять, но их работоспособность влияет на уровень приёма.

Можно не снимая платы откусывать старые конденсаторы под корень, на торчащие ножки припаять новые.
После того, как мы прислали вам настроенный блок УКВ его нужно поставить на место. Как это сделать. Изоленту не снимаем. Одеваем ролик на шток конденсатора. Фиксируем блок УКВ винтом возле контактных площадок, запаиваем провода. После этого аккуратно снимаем всю изоленту. Ролик пока не фиксируем винтом. Уводим стрелку настройки в крайнее положение. Плоскогубцами на блоке УКВ шток конденсатора также уводим в крайнее положение, чтоб он был максимально закрыт или открыт. После этого фиксируем винтом ролик к штоку. Прокрутить стрелку и проверить, чтобы она доходила до левого и правого крайнего положения. При необходимости ослабляет винт и правим положение. Затягиваем винт. Собираем приёмник и слушаем FM)))

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram

PS Для тех, кто хочет сам перестроить был пост с описанием процесса

Океан 214. Перестройка на FM

Этот пост для тех, кто не хочет сам переставать, а радио слушать хочет.

Здравствуйте. Связались с нами из столицы с просьбой перевести Океан дедушки в FM-диапазон, сделать ему профилактику и поменять антенну. Из поднебесной по нашей рекомендации хозяин сам заказал антенну и передал её посредством службы доставки вместе с приёмником к нам.

Партянку заклеили)

Ни одного таракана, листика и прочего мусора внутри. Только немного пыли.
Для адаптации китайской антенны мы расточили резьбу с 4 до 5.
Перестроили диапазон. Так как владелец из столицы, станций много и они идут часто по всему диапазону, важно было, чтобы приёмник перекрывал весь диапазон 87,5-108 МГц. У нас получилось) Где-то раньше у меня есть пост про перестройку, не будем снова об этом. Процесс отлажен, так сказать.
Провели обслуживание, после всех наших действий добились чувствительности приёма 15 мкВ/м.
Перейдём к ручкам. Ручки тембра утеряны, а громкость сломана.
Берём новые ручки. Они, конечно без доработок не подходят. Точим переходные латунные втулки. Фотки забыл сделать, к сожалению.

Получилось вот так. Ручки согласованы. Ну и конечно же, синие светодиоды вместо подсветки)))

Шутка))) Оставляем штатные лампы в 9м цоколе.
В результате, все функции работают, от батареек играет)
https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ я в инсте.
Поймали сигнал маяка местного аэропорта))) Всё диапазоны принимает)
