Часть один вот туточки https://pikabu.ru/story/solnechnaya_quotyelektrostantsiyaquo...

Да будет продолжение.

Сразу хочу написать для тех кто во всём ищет какую любо выгоду.. Можете не читать - в моём случае её НЕТ да и не планировалось :). И на вопрос "когда окупится" отвечу сразу - НИКОГДА. Это как большой адронный коллайдер - неужели у него планировалась самоокупаемость?

А на так интересующий некоторых вопрос "сколько потратил" отвечу в самом конце..

Итак, было принято решение попробовать собрать панели в необходимый мне габарит 90*110см так как заводских панелей максимально использующих такое пространство я не нашёл в продаже. Сел курить интернет на предмет народной мудрости в этом процессе и сразу определился - возиться с жидкими капсулянтами не хочу. Так как дачи, гаража и прочих подсобных помещений где можно спокойно работать с липким и вонючим не имеется.

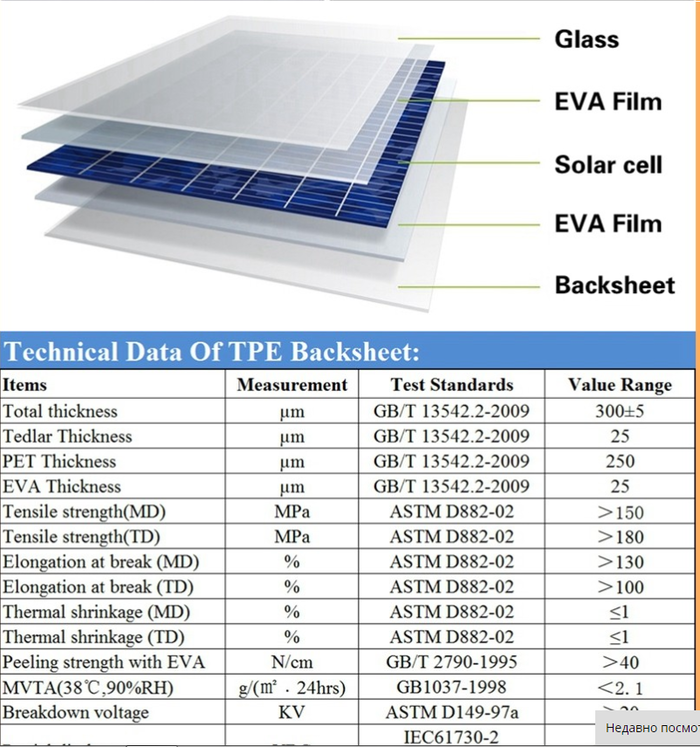

Остаётся способ которым изготавливаются заводские панели - запекание ячеек  между слоями плёнок на стекле.

Вот как это выглядит:

Но для этого нужны либо специальные запекающие столы (хз как они правильно называются) либо силиконовый мешок и опять же стол с подогревом. Я же для упрощения процесса решил делать триплекс, запекая ячейки между 2х стёкол скомпилированным из чужого опыта способом с откачкой воздуха подручными средствами и нагревом строительным феном.

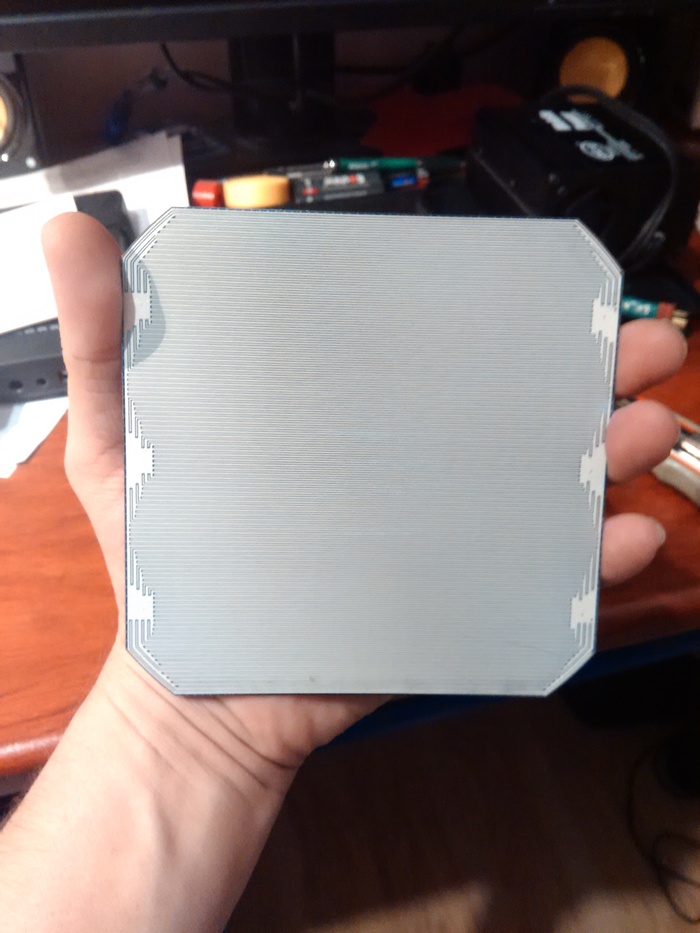

Сел выбирать ячейки, помня, что поли дюже хрупкие начал смотреть в сторону моно так как вычитал дескать они слегка толще и прочнее. Да и габаритами они 125*125 поудобнее в работе чем 156*156 у поли (да я в курсе что есть 156*156 и моно). И тут на удачу наткнулся на упоминание ячеек производства SunPower Maxeon которые судя по отзывам мало того, что имели (а возможно до сих пор имеют) максимальный КПД среди массового продукта так ещё ввиду своего конструктива довольно гибкие и не хрупкие.

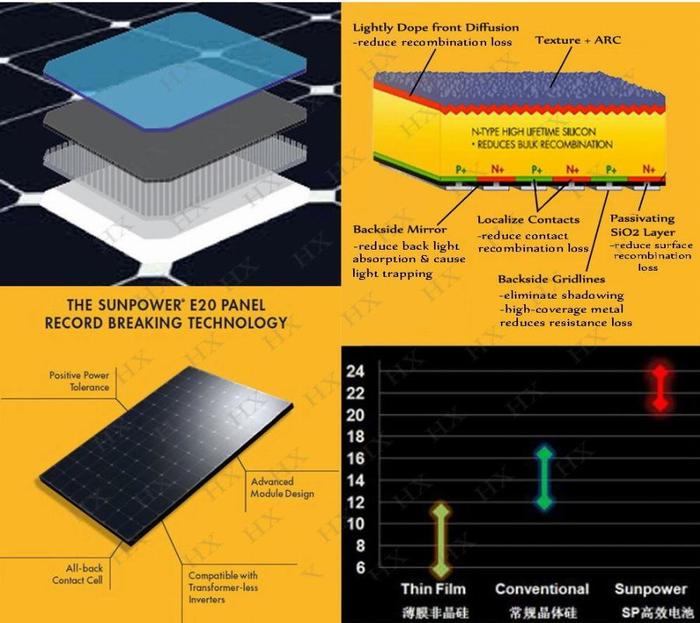

Вот рекламная картиночка с интернетов :

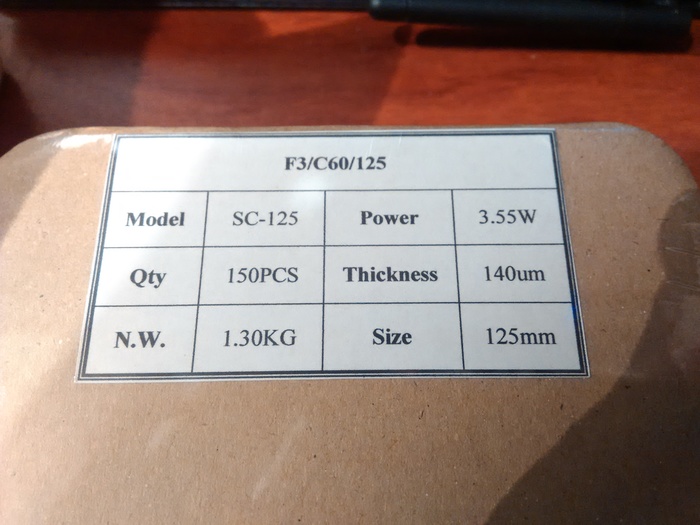

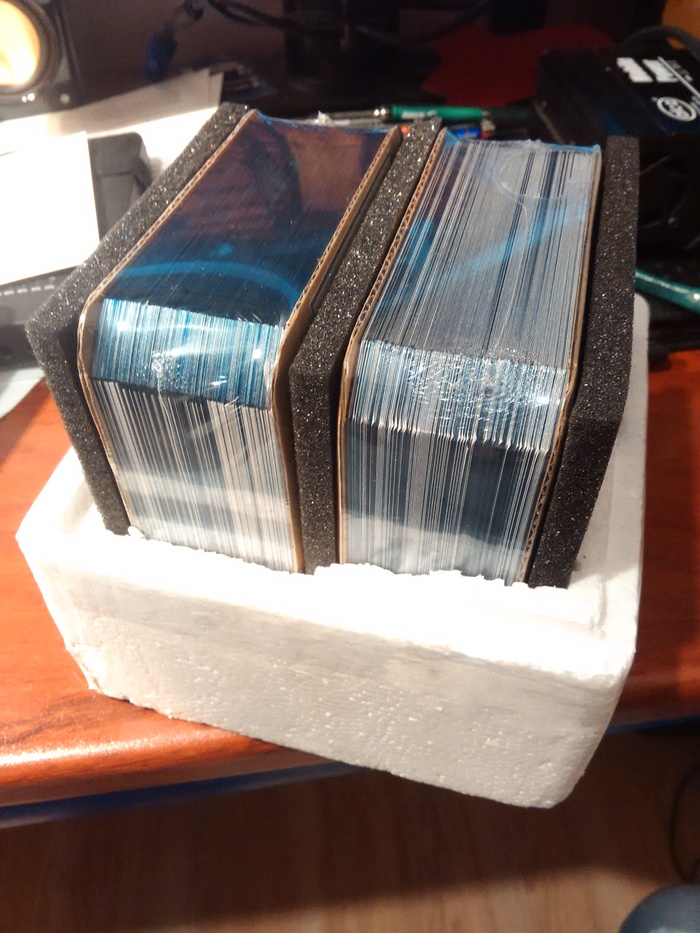

Опять же на удачу попал на распродажу фактически лучших бинов этих ячеек на Али и через месяц ожидания "моя прелесть" была на руках

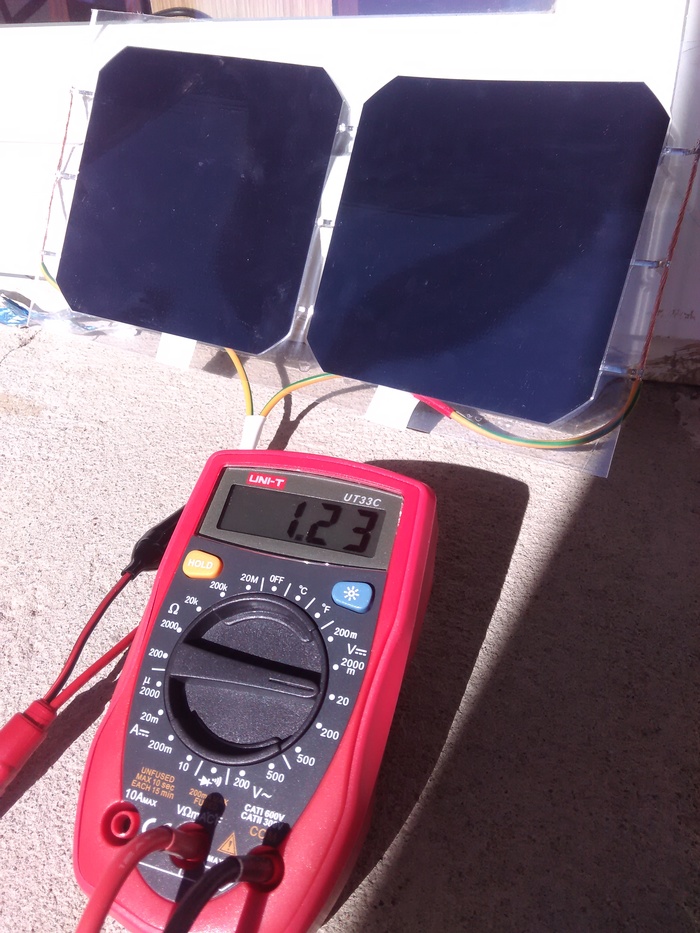

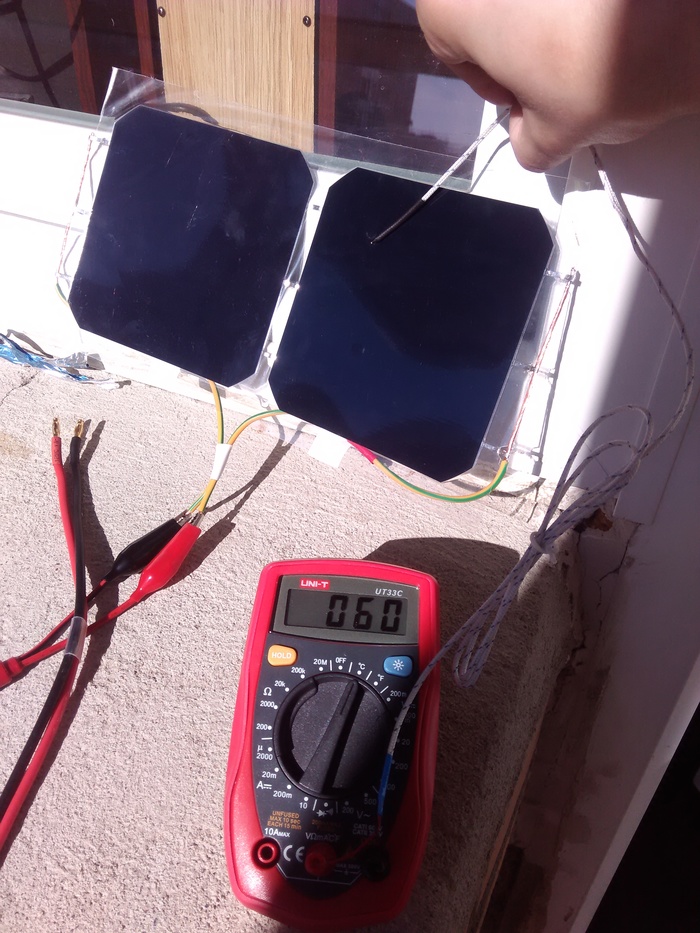

Для начала собрал "времянку" из 9 ячеек без запекания просто зажав ячейки между 2х стёкол 3мм.

Сам процесс спайки прост и скучен до безобразия поэтому не фотографировал. Нарезал шинку 2мм кусочками по 2см и мазнув жидкой канифолью контактные площадки на ячейке спаивал 40вт паяльником в цепочки, которые в свою очередь объединял в общую гирлянду шинками 5мм. Ни на этой панели ни на последующих в процессе пайки не пострадала ни одна ячейка.

Где то через год после покупки ячеек увидел на Али специальные соединительные элементы для этих ячеек называемые "собачья кость", но вот их то жаба задушила покупать даже на пробу.  Да и про 2см шинки я написал специально так как изначально принял решение делать панели с большими просветами между ячейками чтоб не закрывать полностью доступ света панелями.

Эдакая сознательная жертва небольшим падением напряжения на тонких проводниках ради эстетической составляющей. Токи то между ячейками в процессе работы гуляют ~6A а сечение этой шинки с гулькин х....

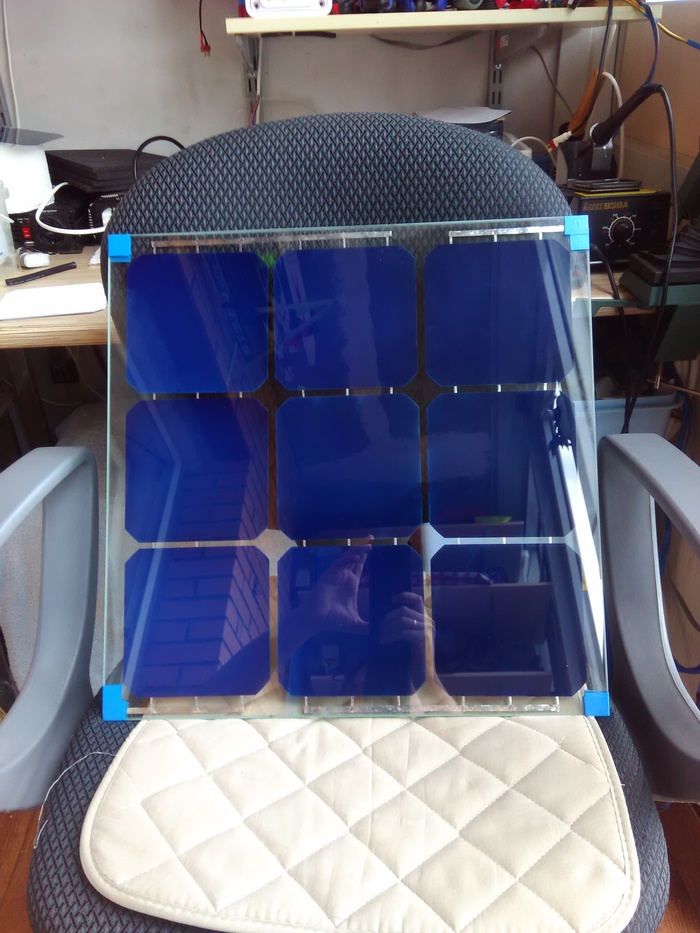

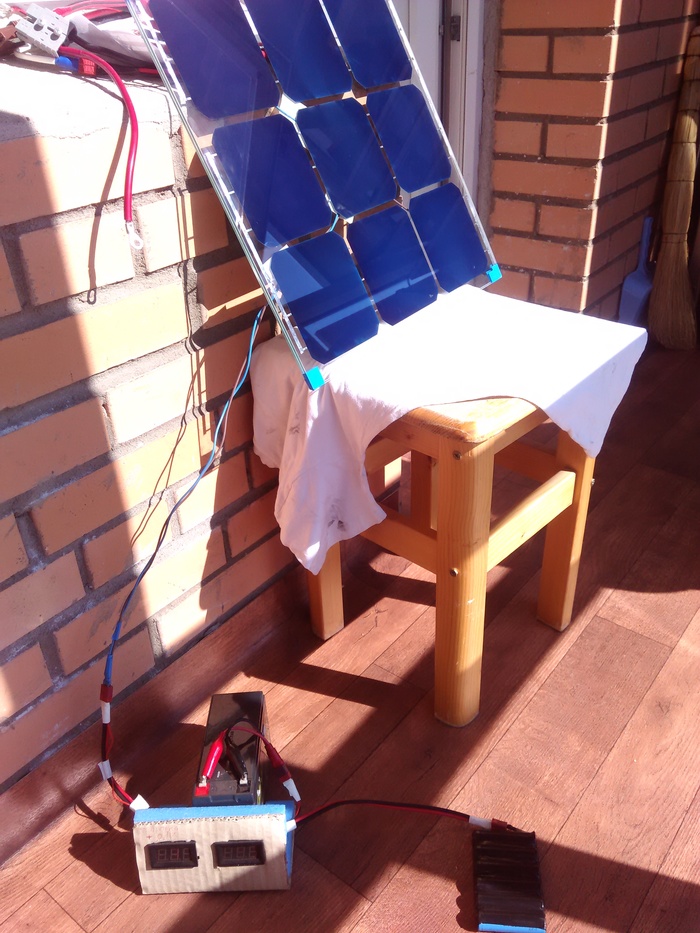

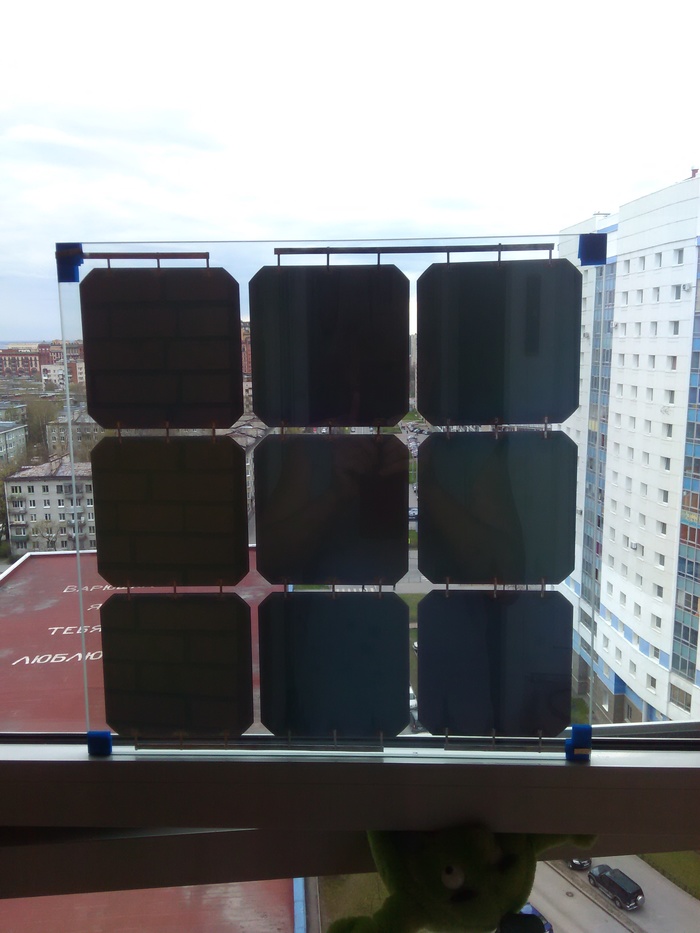

Вот она сразу после сборки и на испытаниях.

Небольшое отступление насчёт выбора стекла - я использовал и использую обычное оконное M1, в этой тестовой 3мм, в последующих 4мм.  Даже по лохматому ГОСТ времён CCCP оно имеет светопропускание минимум 88%

Пока возился со сборкой и испытаниями тестовой панели плёнка EVA (марка вроде KOVA) была заказана с Москвы толщиной 0,38. Как потом оказалось лучше брать 2х толщин 0,38 для лица и 0,76 для тыловой части чтоб в ней лучше тонули шинки.

Панель работала и будучи высунутой на яркое солнце под оптимальным углом выдавала заявленные и ожидаемые характеристики и настало время триплексования :)

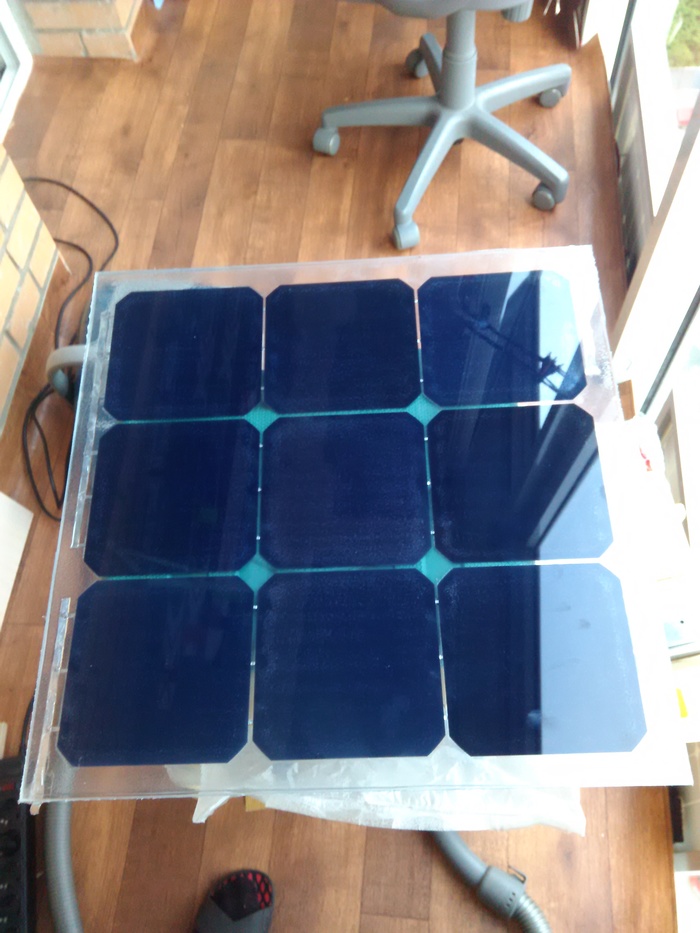

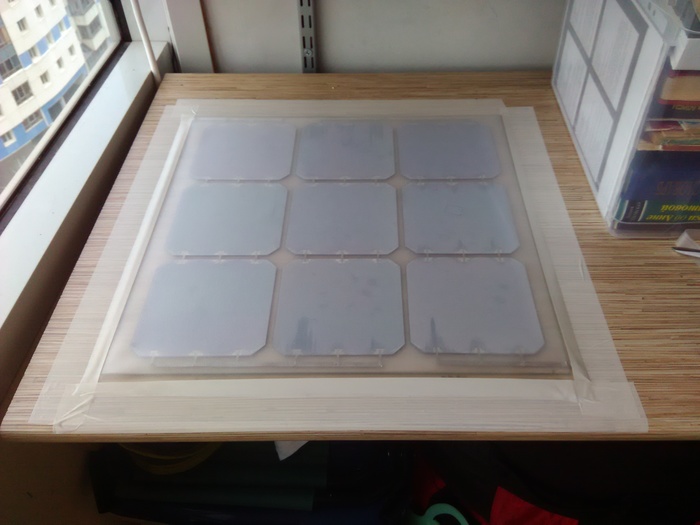

На фото этапы подготовки. Первым делом раскладываем на "стенде" из остатка кухонной столешницы слои пирога стекло\EVA\ячейки\EVA\стекло и приклеиваем к стенду скотчем который на тот момент оказался под рукой. Как оказалось оконный скотч легко плавится, а после нагрева ещё и присыхает :(

крупным планом отверстия в "стенде" через которые будет производиться типа вакуумирование необходимое перед запеканием..

Ничего лучше пылесоса прицепленного через самодельный переходник снизу стенда на тот момент в голову не пришло, да и пылесос как мне казалось имел достаточно большую силу всасывания. Но как оказалось в процессе просчётов было сразу несколько..

1. пылесос сосёт не так чтоб сильно особенно в сравнении со специализироваными компрессорами.

2. столешница имеет текстурированную поверхность и скотч не совсем плотно к ней клеится и происходит подсасывание воздуха.

3. подозреваю ДСП столешницы довольно рыхлое и через него тоже воздух подсасывается через отверстия для откачки

4. главный косяк - бытовые пылесосы (в отличие от строительных) охлаждаются потоком прокачиваемого воздуха, нет воздуха привет перегрев :(

В итоге где то на середине процесса нагрева и запекания пылесос вырубился от перегрева.. Я таки закончил нагрев до полного просветления плёнки EVA (изначально она матовая). Пока панель остывала попробовал запустить пылесос - фик вам :( ну и пошёл на кухню к супруге со словами "дорогая ты же вроде хотела новый пылесос?". Хотя потом пылесос остыл и начала работать после длительной работы он продолжал вырубаться..

В общем таки попал я на пылесос :(

Хинт - люди помните после электролюкса филипок ничего кроме разочарования не вызове.

Собственно вот результат запекания

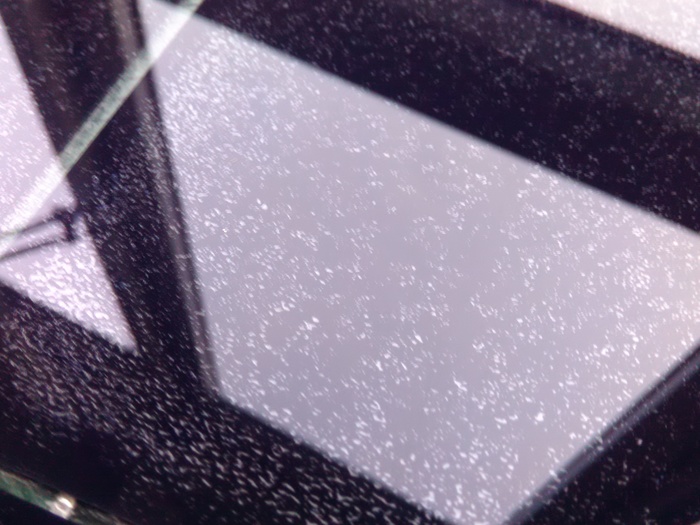

Все эти микропузырьки недооткачанный воздух.

Ну а через месяцок пользования этой тестовой панелью случилось страшное и тыльное стекло будучи недоприплавленным начало отваливаться. Я врубил фен и решил погреть чутка. Загляделся в окошко, подзадержал руку с феном в одном месте и лопнуло лицевое стекло.  О  дааааа, эо было шедеврально! Хотели как лучшеполучилось как всегда.

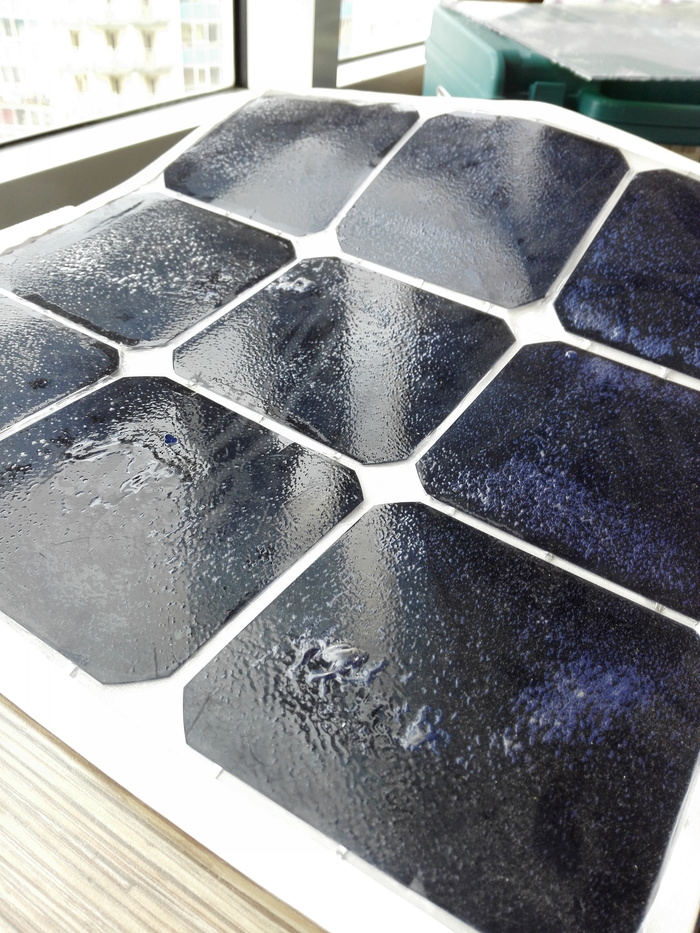

В состоянии аффекта аккуратно отдираем оба стекла (ячейки до довольно гибки и прочные), снизу кладём обрезок тканного полотна от натяжного потолка, сверху ещё один слой EVA и опять греем феном. Обычно таким позором не делятся, но чё уж там

Что самое удивительное в таком убогом состоянии сия поделка была вполне работоспособна.

9 ячеек последовательно выдавали ~5V*5A  и с годик я её от случая к случаю  пользовал для заряда гаджетов напрямую от панели.

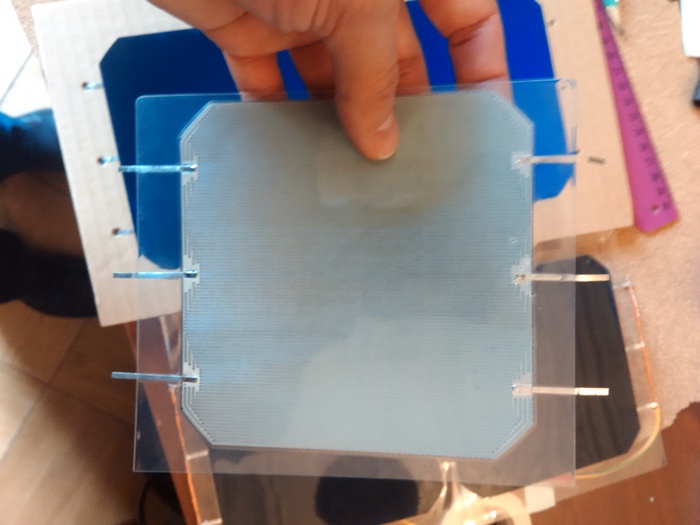

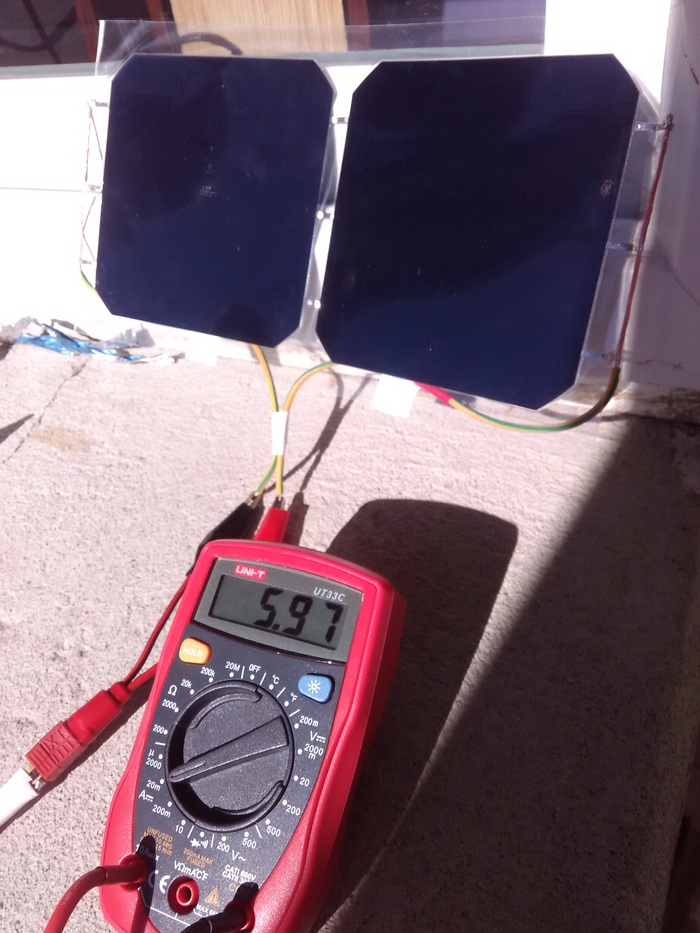

Чтоб уж совсем не заканчивать позором эту часть - параллельно я развлекался с переменным успехом с изготовлением портативных (лёгких) панелек изводя ячейки в попытках закатать их через бытовой ламинатор. Вот например результат

Таких панелек планировалось сделать несколько штук, а из них в свою очередь закрепив их в тканевом чехле сделать складную переносную панель. Но в какой то момент вспомнил, что я ни разу не турист\рыбак\охотник  и отпустило..

Продолжение следует..

Собственно начну издалека - с того почему всё это я затеял..

Лет 5 назад вдруг понял что играться в комповые игрушки чёт уже неинтересно и от 15ти летней гонки за новыми железками подустал и надо бы подыскать новое увлечение.

Пробовал записаться в "фонарёвщики" накупил всяких разных от презренных зумовых до вполне себе цивильных трунайтов TN, но быстро понял, что самое интересное это процесс выбора.. А по получению пару раз светанул с балкона и на полку. Сам ни разу не турист\рыбак\охотник, а темноты в Питере нет в любое время года. Собаку заводить ради того чтоб её выгуливать с фонариком стрёмно, в коридорах где приходится попадать ключом в замочную скважину всегда светло. В общем не зацепило.

Следом попробовал податься в ножеманы, но быстро пришёл к осознанию, что рубить доски, перепиливать канат, а следом пробовать бриться чтоб потом на форумах обсуждать марки сталей тож не моё.

И уж не помню где вычитал про "альтернативную энергетику" и плотно подсел на чтение информации да данную тему..  Но что то подсказывало, что чтение про чужие эксперименты это как просмотр порно vs непосредственное участие в процессе. И принял решение опробовать эту энергетику на себе..

Начал с простого, на алиэкспрессе накупил пачку ПЭТ панелек с  3,5вт при 6V.

Собственно вот они https://ru.aliexpress.com/item/10pcs-lot-6V-0-6A-3-5W-mini-s...

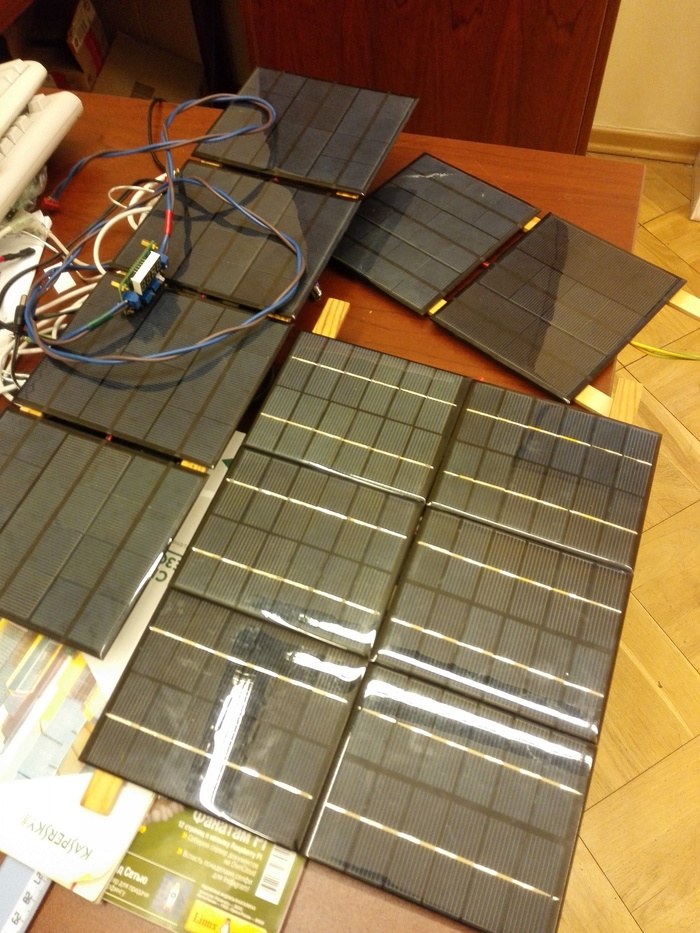

И стал собирать из них панели разных конфигураций.

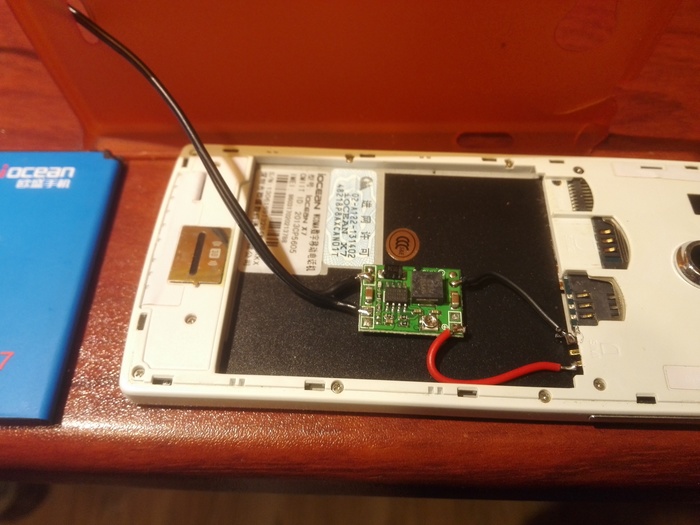

Например эта для заряда от них через понижайку гаджетов

А это через понижайку помощнее для заряда литиевых аккумов. Потом я её распилил между 2мя блоками, приделал туда шарнирные петли и летом возил на дачу как складную. За хороший солнечный день когда не лениво было подходить и поворачивать её вслед за солнцем в аккумы заливалось ~110-120вт*ч. Мало потому как после прогрева с панели стабильно шло ~14вт и с учётом КПД понижайки ~80% в аккум лилось ~11вт.

Опытным путём было установлено, что даже "в прыжке" эти панельки не выдают заявленный номинал 3,5вт. Максимум пока холодные выдают по ~2,5вт, а на ярком солнце быстро из за перегрева скатываются на ~1,7вт :(

Сейчас все эти поделки разобраны и валяются на работе в ожидании очередного "озарения" куда бы их пристроить..

Через годик набаловавшись с ПЭТ панельками решил попробовать спаять солнцепанель самостоятельно. Накупил на Али обрези типа такой (только слегка крупнее) https://ru.aliexpress.com/item/100pcs-monocrystalline-solar-...

К ним до кучи шинок https://ru.aliexpress.com/item/Solar-Panel-Solar-Cell-Weldin...  и попытался спаять "гирлянды" уложив их на ламинатной доске.

К сожалению быстро выяснилось, что поликристалл ОЧЕНЬ хрупкий. А надо признать паяльник я первый раз взял в руки именно тогда 4 года назад :) С горем пополам переколов кучу ячеечек самодельная панель на ~20вт была собрана. Но ввиду того, что при вертикальной установке ламинатной доски на солнце длинные цепочки прогревалась и вытагивались ячейки параллельных цепочек то и дело норовили соприкоснуться и устроить КЗ, а натягивать нельзя так как при охлаждении оно всё натягивалось и рвалось :(

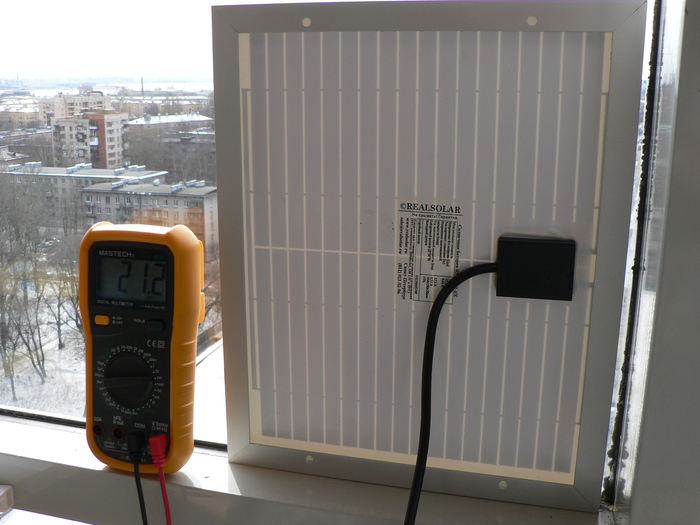

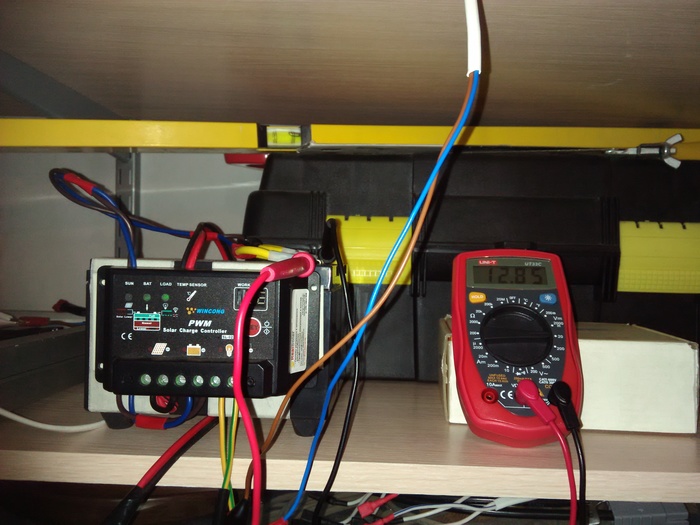

Сия затея была признана негодной, ждать приезда с Али чего либо дооолго не хотелось поэтому нашёл в Питере заводские панельки по 10вт (4шт) и контроллер на 10А.

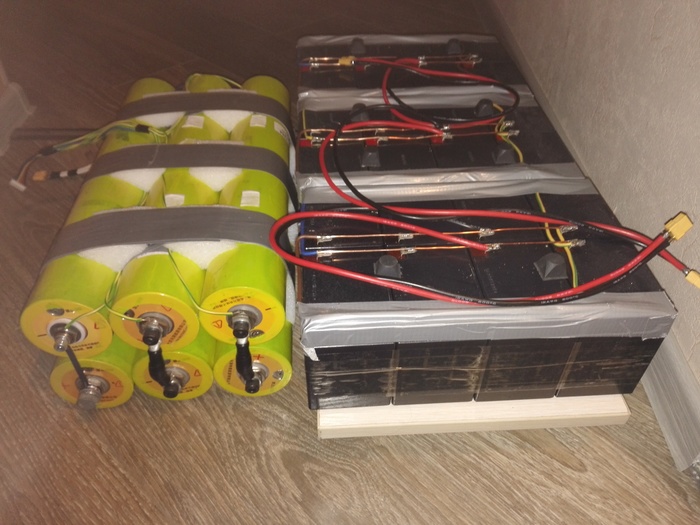

Возиться с зарядом малоёмкого лития надоело и перешёл на заряд удачно подвернувшегося свинца их помершего на работе ИБП.. 2*9а*ч эт почти 200вт*ч энергоёмкости.

Учитывая, что эксперименты начал когда была ещё зима казалось, что это довольно много.. Но с приходом весны выяснилось, что 2 аккума быстро заполняются по самое горлышко.

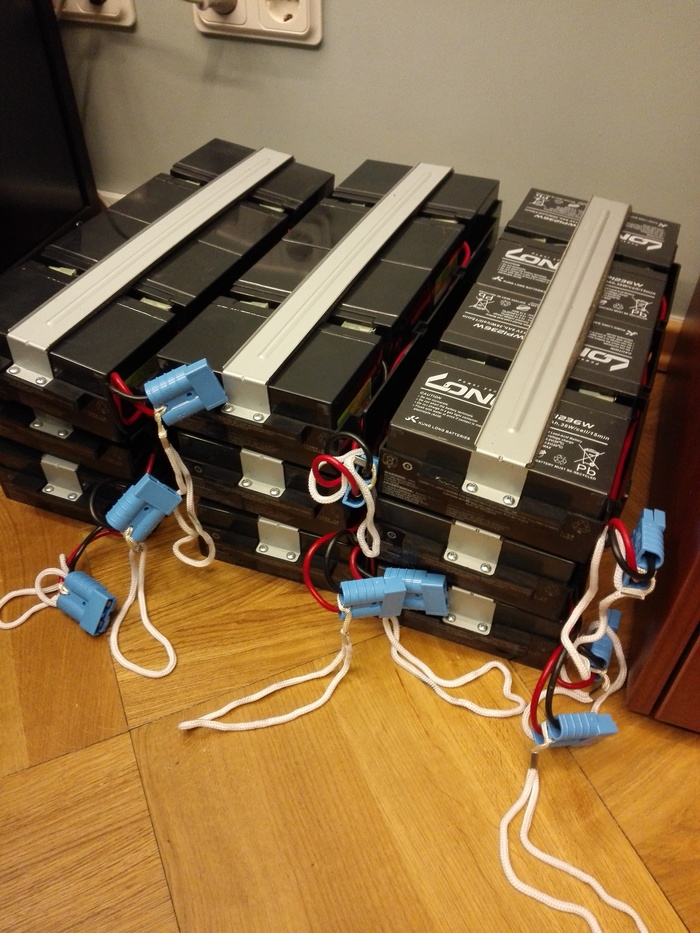

А ещё через месяц неожиданно для себя я стал на работе "ответственным за всё ИБП хозяйство" и через пару месяцев подошло время очередной плановой замены свинца и я стал обладателем нескольких десятков вполне себе живых (ну эт я тогда так думал) аккумов. На фото малая часть от общего кол-ва.

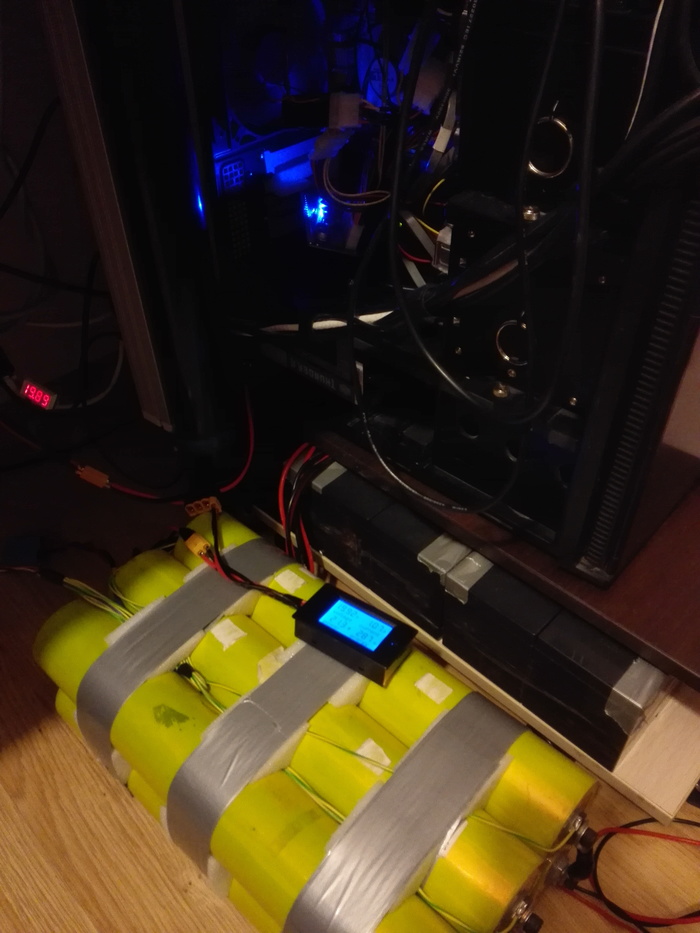

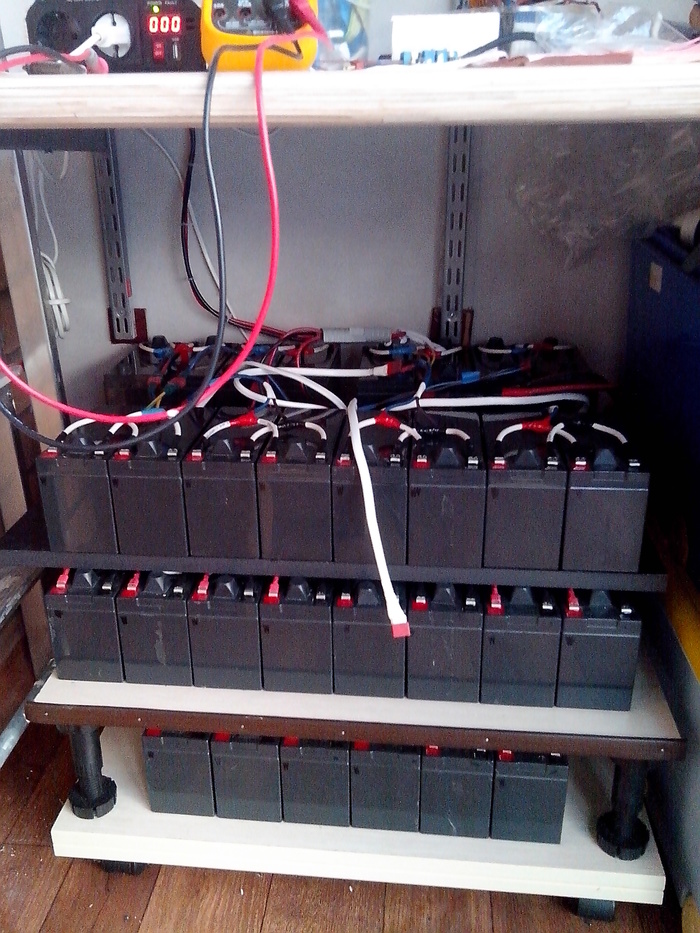

И начал собирать на лоджии вот такое.

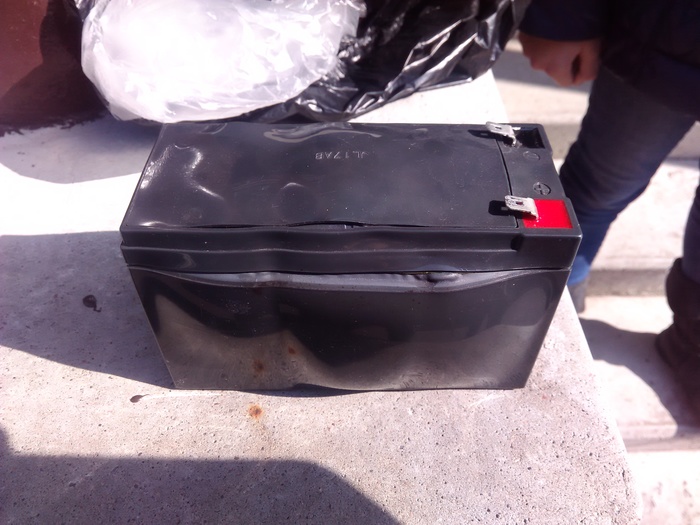

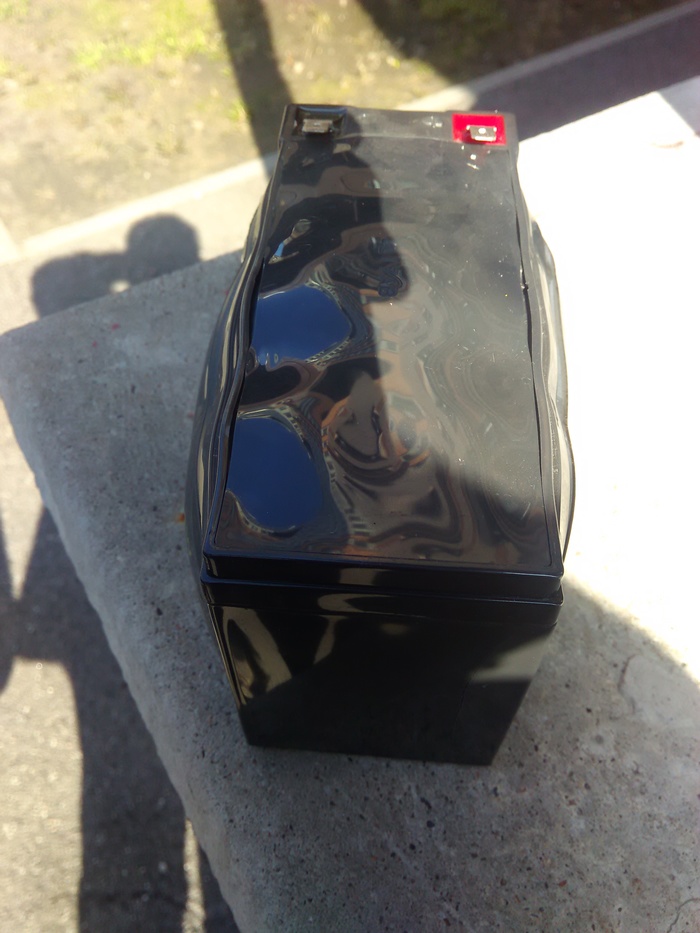

Это оно уже в более позднем "причёсанном виде". Где то посерёдь пути между 2 аккума и 150кг свинца я узнал на собственном опыте, что такое терморазгон.  Посреди ночи один из аккумов резко возбудился и едва не отравил меня с супругой мирно спавших неподалёку за открытым окном..  По утру аккум выглядел так:

С того момента я начал более внимательно относится к отбору. Главное правило визуально корпус не должен иметь никаких даже самых лёгких припухлостей. Дальше уже отбор по внутреннему сопротивлению, и если оно близко к даташитному уже прогон КТЦ.

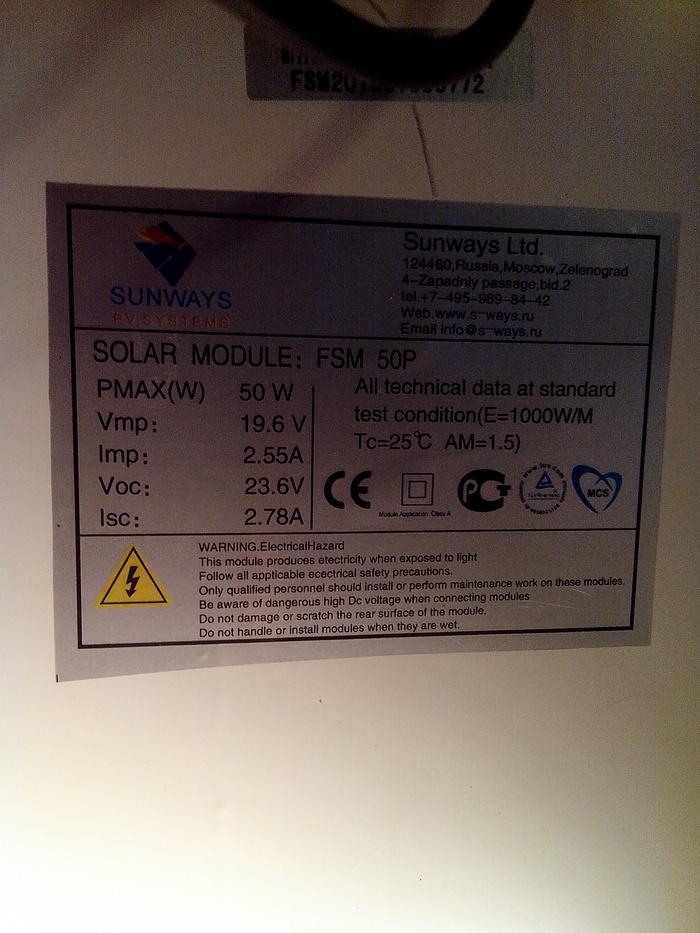

С ростом ёмкости батареи пришло осознание, что солнцепанелей надо бы поболе. И прикупил 2 такие.

Контроллер под это дело был заменён на такой https://ru.aliexpress.com/item/USA-stock-20A-MPPT-solar-char...

Фото "в интерьере" к сожалению не нашёл..

Как известно "аппетит приходит во время еды" и 2*50 опять же показалось мало. Но и места на лоджии  куда можно поставить панели и при этом не закрыть обзор (требование супруги) не сильно много. И пришла гениальная идея снять "панели скромности" которые с внутренней стороны лоджии закрывали остекление. Сказано - сделано и 2 приобретённые панели были поставлены туда. Но выглядело это как снаружи так и изнутри довольно стрёмно. Так как размер стеклянной секции 90*110см, а панели прилично меньше.

И решился я в очередной раз попробовать свои силы в самостоятельно сборке солнцепанелей в нужный мне габарит...

Продолжение следует..
