Не так давно нашёл новое для себя увлечение в лице плёночной фотографии и загорелся идеей собрать пинхол. Если на этом месте у вас возник вопрос "о чём вообще речь?", то пинхол (он же стеноп) - это, кратко говоря, простейшая фотокамера без объектива, где свет попадает на плёнку через крошечное отверстие. Прелесть пинхола в том, что его можно собрать как из подручных материалов типа говна и палок спичечных коробков и консервных банок, так и соорудить настоящее произведение искусства. Я, в свою очередь, на высокое искусство не претендую, но решил пойти довольно технологичным путём. Далее будет сухая техническая часть, при желании можно перемотать в конец к примерам использования)

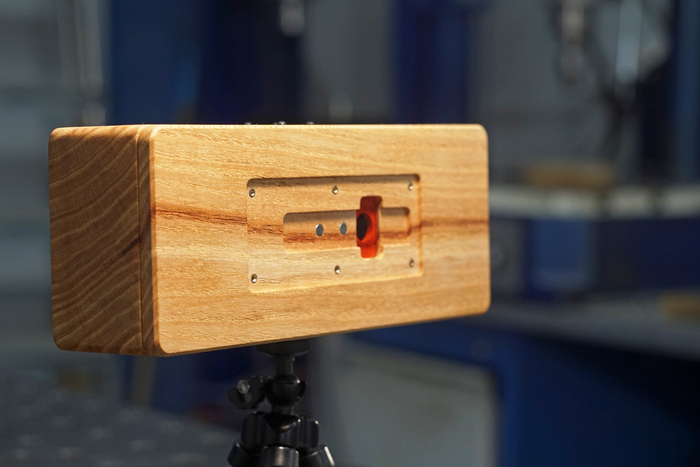

В качестве основы для корпуса я взял брусок гледичии и отфрезеровал его на ЧПУ. По бокам можно увидеть места под катушки с плёнкой, в центре - выборка под кадровое окно. Да, стоит отметить, что соотношение сторон кадра я выбрал нестандартное, так как камера будет панорамной формата 6х12 под плёнку 120 типа.

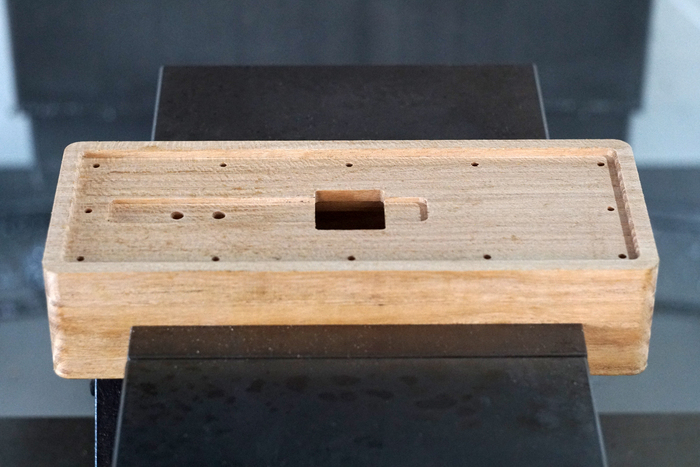

Спереди я сделал выборку под лицевую панель из алюминия и паз под затвор, а также разные крепёжные отверстия, о которых чуть далее.

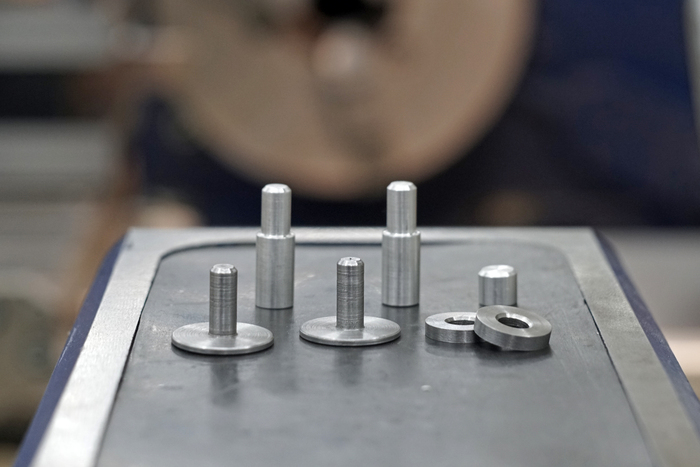

Идею с креплением для катушек и перемоткой плёнки подсмотрел у бренда ONDU, который занимается изготовлением подобных камер, но внёс некоторые правки от себя. Всякая необходимая для этих целей мелочёвка была сделана на токарном станке, правда черны алюминиевые ручки, которые видны на первом фото, заказал на Али.

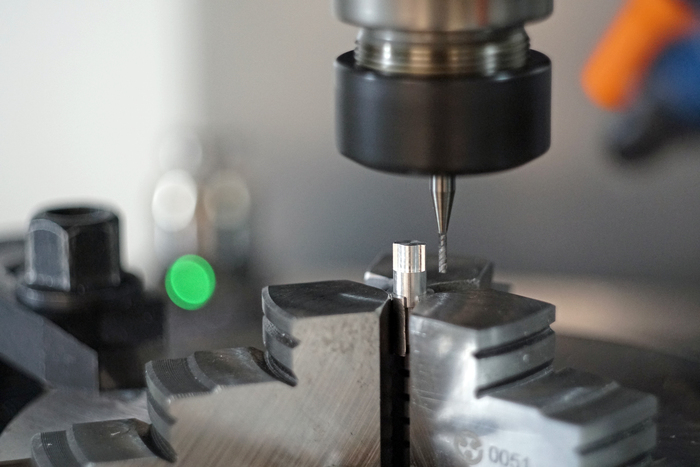

Ту часть, что соединяет ручку с катушкой дорабатывал на фрезерном станке с ЧПУ

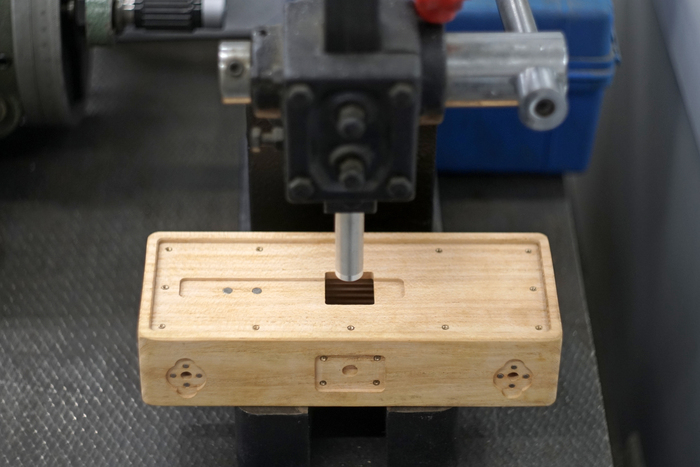

Далее запрессовал гайки и магниты. Два больших магнита на лицевой стороне будут фиксировать затвор в крайних положениях. Маленькие магниты снизу удерживают пенёк, который вставляется в катушку. Крепления на магнитах оказались довольно удачными - все съемные части легко собираются, надёжно держатся и так же легко разбираются.

Задняя крышка тоже держится на магнитах. В ней я сделал смотровое окошко, в котором видно номер кадра на бумажном ракорде при перемотке плёнки. В остальное время окошко закрыто затвором.

Крепление со штативной резьбой тоже сделал из алюминия

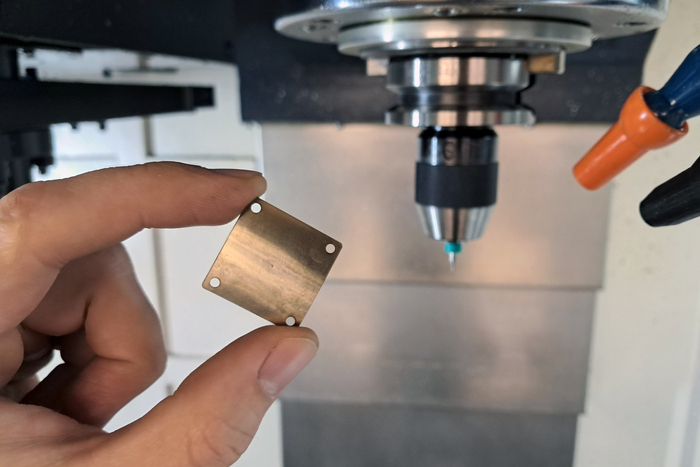

Настало время самой важной части камеры - отверстия, через которое будет проходить свет. Есть определённые формулы, по которым рассчитывается его идеальный размер для той или иной камеры и в моём случае мне нужно было получить отверстие 0.3мм. Чем тоньше материал, тем лучше, у меня под рукой был лист нейзильбера толщиной 0.05мм. Пластинку я вырезал лазером, само отверстие сделал сверлом для печатных плат. Пробовал делать лазером и отверстие, но так и не смог получить ровные края. В большинстве случаев при изготовлении подобных камер отверстие делается булавкой (отсюда и название - пинхол, то есть "булавочный укол") и в принципе этого достаточно для хорошего результата, хотя в случае с пинхолом абсолютно любой результат - хороший)

Можно было бы расписать весь процесс более подробно, но тут у меня закончились фото, которые я делал при изготовлении, поэтому настало время зарядить плёнку и перейти к практике)

Чтобы попробовать камеру в деле, я отправился в усадьбу Середниково. Это оказалось отличным местом для прогулки, где можно посмотреть и на природу, и на архитектуру.

Вот несколько фотографий, которые я получил с помощью этой штуковины. При фокусном расстоянии (если можно так выразиться в контексте пинхола) в 40мм угол обзора составил примерно 110 градусов. Плёнку использовал Kentmere PAN 100.

Это был мой первый опыт съёмки на пинхол и я не был уверен хоть в каком-то результате, но даже несмотря на некоторый промах по экспозиции, я этим самым результатом более чем доволен. Изображение получилось очень резким для пинхола. Есть некоторые засветы по краям, но это решаемо. В целом пинхол - это не про идеальный результат, тут важен процесс и тяга к экспериментам. От процесса я получил огромное удовольствие, значит и эксперимент можно считать удачным.

P.S. Если вдруг кому интересно, постараюсь через некоторое время выложить чертежи этой штуки в своём канале, ну и просто буду рад видеть там людей, интересующихся темой.
