Скрытые петли для стеклянных дверей
Разработаны. Изготовлены. Смонтированы.
Душевая с этими петлями из предыдущего поста: https://pikabu.ru/story/dushevaya_so_skryityim_trapom_681606...
Изначально я планировал найти готовое решение.
Хотел, чтобы отсутствовали металлические детали, крепящиеся на лицевую поверхность стекла.
В результате поиска я нашёл вот эти петли:
Снизу расположен доводчик, а сама петля - это фактически просто цилиндр с вырезом для стекла.
Внешний вид мне понравился. Но напольный доводчик мне не подошёл: слишком большая высота конструкции под полом.
Я поискал ещё и нашёл эти:
Доводчик тут потолочный, но и эти петли мне не подошли: огромный диаметр (внешнее кольцо
140мм вместо требуемых 70-80), грубоватое исполнение и громоздкая конструкция.
В итоге пришлось делать самому.
Петли были выполнены в двух диаметрах: 75мм и 50мм.
Схема петли 75мм:
корпус: нержавеющая сталь
подшипник: фторопласт
уплотнительная вставка напечатана из пластика на 3D принтере
доводчик Dorma BTS75V
Отверстия на потолке выполнены с помощью пластиковых рамок под штукатурку, напечатанных на 3D принтере.

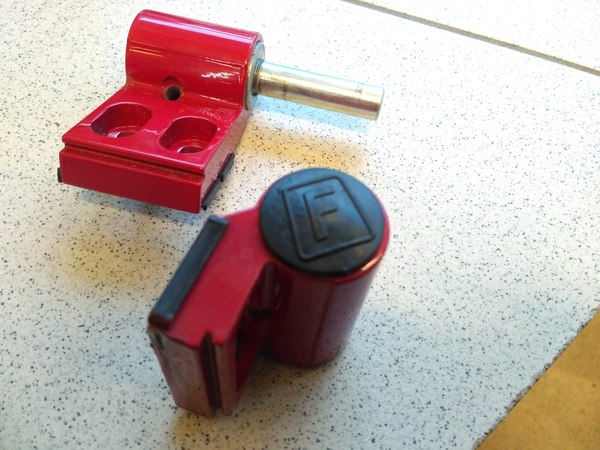

Детали корпуса:
Из недостатков конструкции:
- очень мало регулировок (вся регулировка за счёт положения доводчика). Из-за этого высокие требования к точности работ
- усложняются работы по отделке: потолок приходится доделывать после монтажа дверей. Для одного объекта это не страшно, но в качестве универсального решения не годится
- регулировка положения "0" и усилия доводчика делается один раз. Потом, если захочется что-то изменить - придётся ковырять потолок.
Стекло заказывалось калёное оптивайт (осветлённое) толщиной 10мм, все стёкла (4шт) стоили около 10 тыс.
Стоимость заказа самих петель - около 5 тыс штука.
При выполнении были допущены несколько ошибок, которые пришлось исправлять. Сначала был куплен самый дешёвый доводчик, он оказался практически не регулируемым, с огромным усилием открывания и плохой фиксацией положения дверей. Пришлось его выкинуть и купить хороший доводчик с регулировкой усилия, регулировкой положения "0" и фиксацией в 3-х положениях (открыто на себя, закрыто, открыто от себя)
Двери открываются бесшумно, усилие на открывание комфортное.
Монтаж предельно простой, при заранее подготовленных установочных местах и установленном доводчике занимает несколько минут.
