Очередное мое творение, из того, что было под рукой.

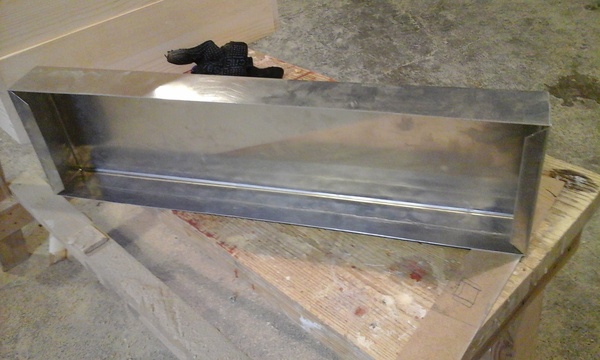

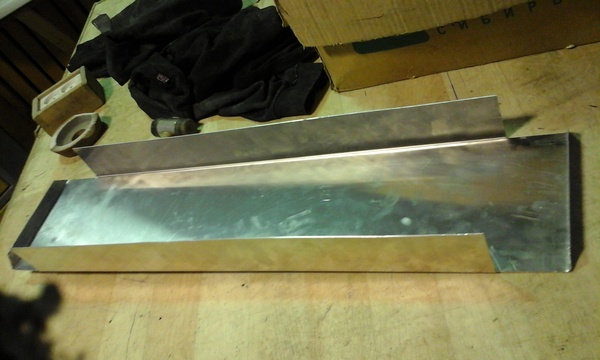

Основа конструкции - шасси. С него и начинаем.

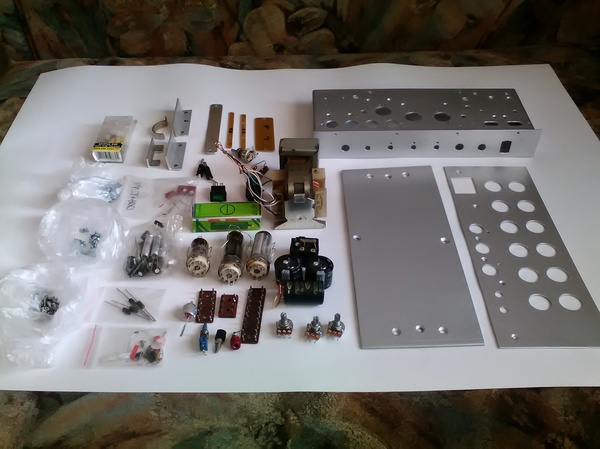

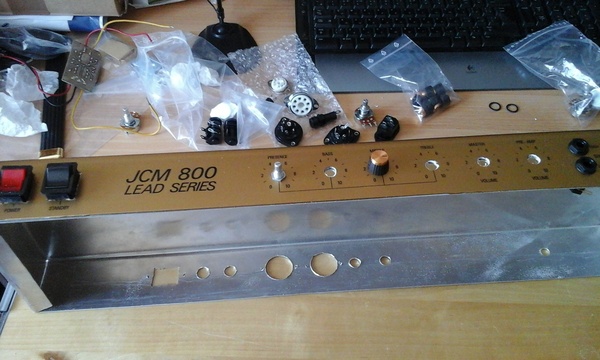

Сверловка отверстий

Покраска, и можно начинать собирать

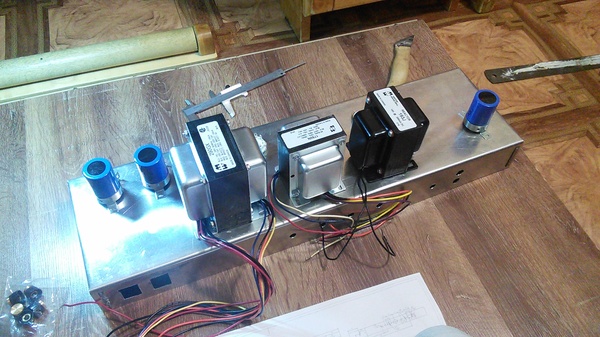

В качестве силового трансформатора будет ТАН-122.  Дроссель тоже взял из готовых - ДР-5-008.  Его вполне достаточно.

А вот с выходным трансформатором пришлось повозиться. В качестве донора по железу выступил силовой от старой радиолы, сечение керна 8,5 квадратов, для гитарного выходника вполне достаточно.

Ккркас изготовил тоже, потому что изгачально на доноре была бескаркасная намотка.

Приведенку выбрал 4,3 кОма, для пары 6п3с, 6п3с-е, 6L6, 5881, ну и на крайний случай под EL34 тоже пойдет.

Мотаю.

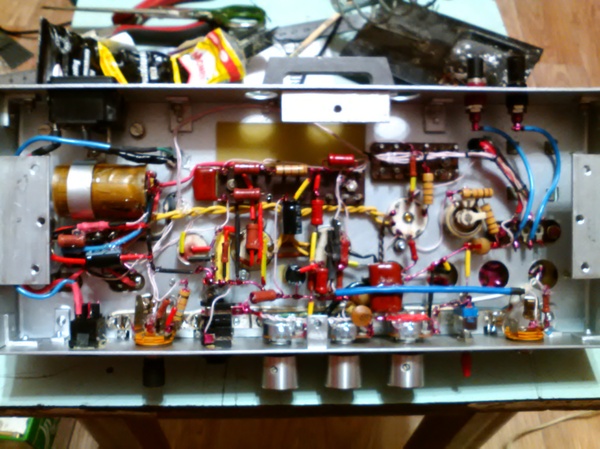

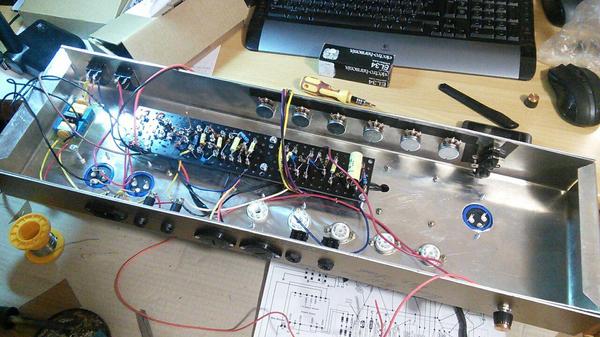

Далее пора заняться внутренностями. Паяю основную плату, и плату темброблока.

Теперь можно собирать.

Финальная стадия сборки шасси и пробный запуск.

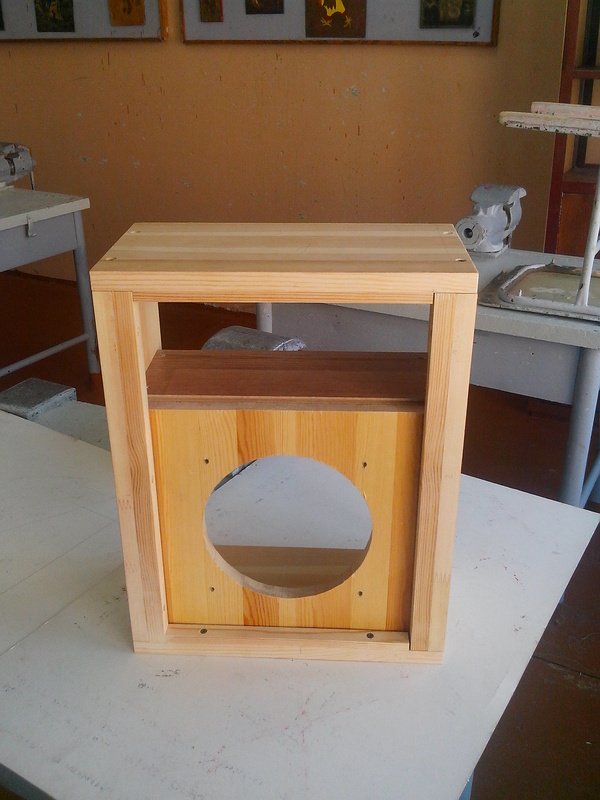

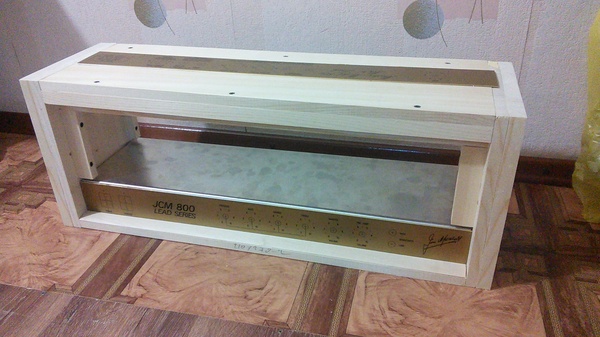

Пора заняться косметикой и корпусом.

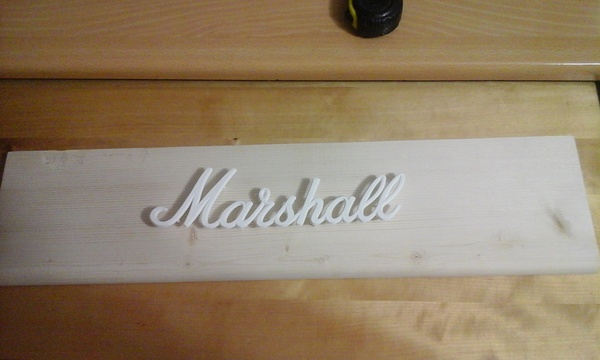

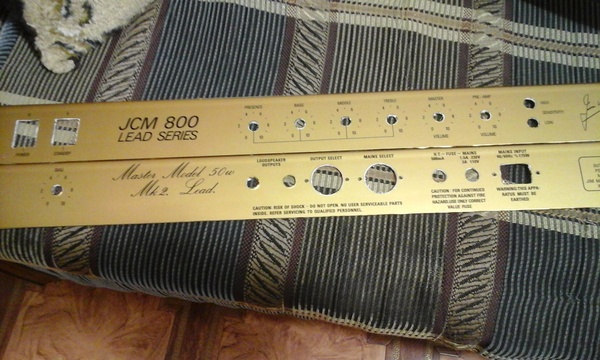

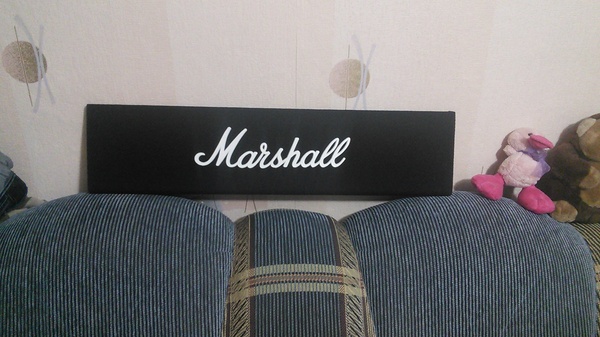

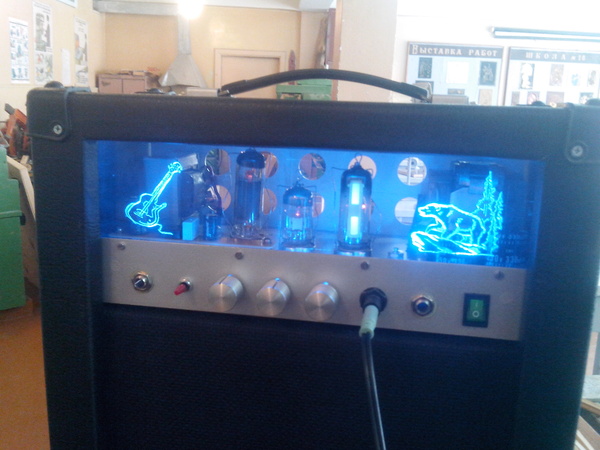

Фальшпанели из фанеры, с лазерной гравировкой.

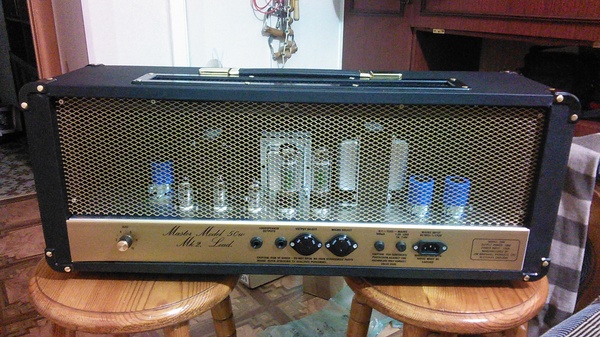

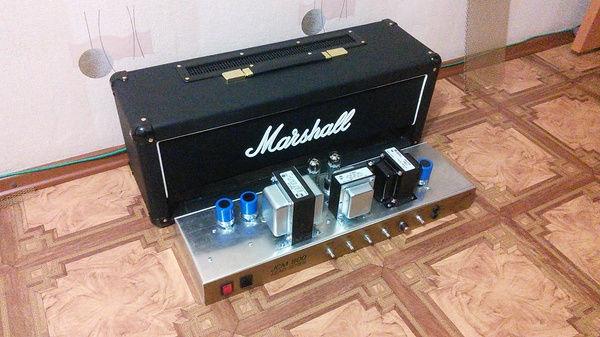

Сборка на финальной стадии, корпус готов

Последние штрихи

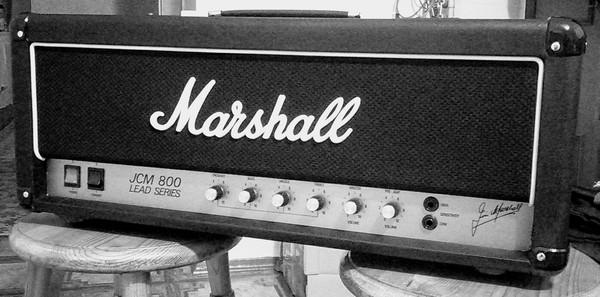

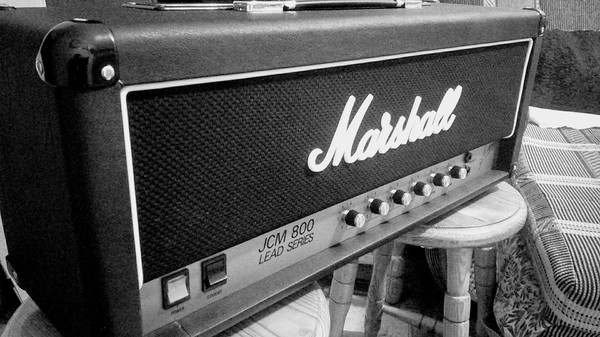

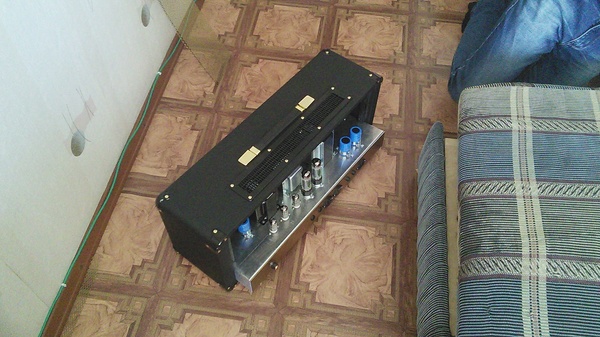

Получился отличный клин-кранчевый аппарат, но увы, не для домашнего использования. Очень громкий. Ну для репетиций сойдет)

Ну, желания делать херню и писать стебные посты пропало. Значится, просто хотел поделится радостью полугода работы над проектом, потраченным на изучение мат части и собсна сборку по выхам)

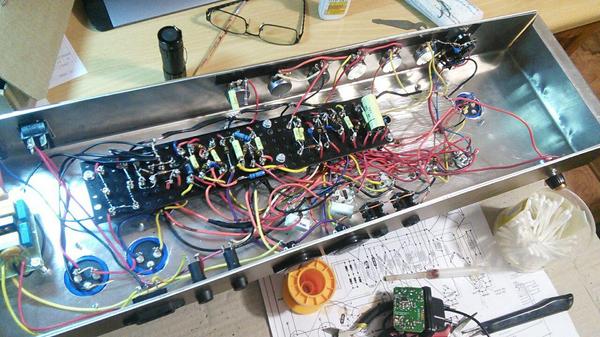

Начал я с изготовления коробки и распайки усилителя на ногах ламп, питание странное у него, так получилось что это было лучшим решением. Сначала диодный мост с лц фильтром, потом кенотрон с лц фильтром, тк при отдельном питании для предусилителей кенотрон получался только в однополупериодном подключении, тк транс без средней точки. Лучшим решением было не убирать дырку от лампы, а просто провести через него уже выпрямленный ток. Он полезен - служит задержкой по питанию для остальных ламп. предусилитель перегруза на 3х лампах 6н2п ев, по мотивам меса буги ректифаер, наводки убраны. Чистый канал по мотивам orange на 6н1п.

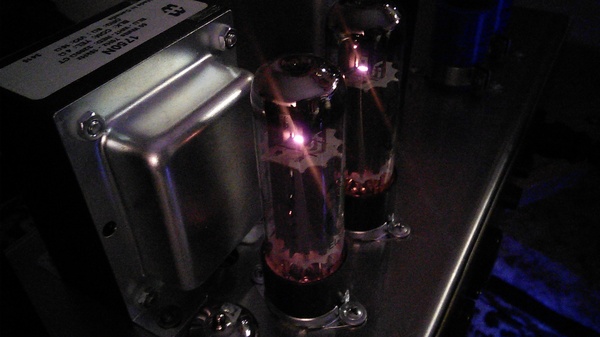

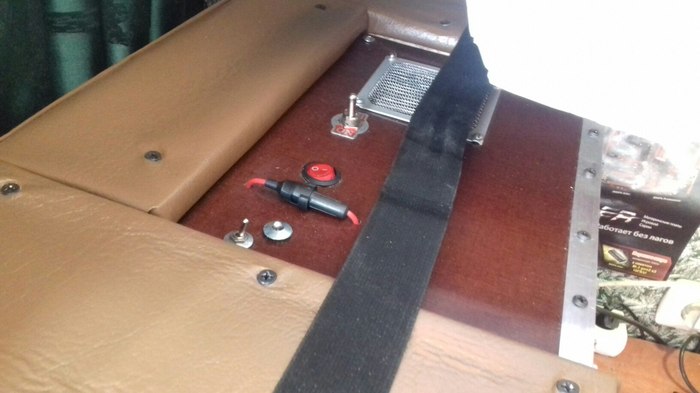

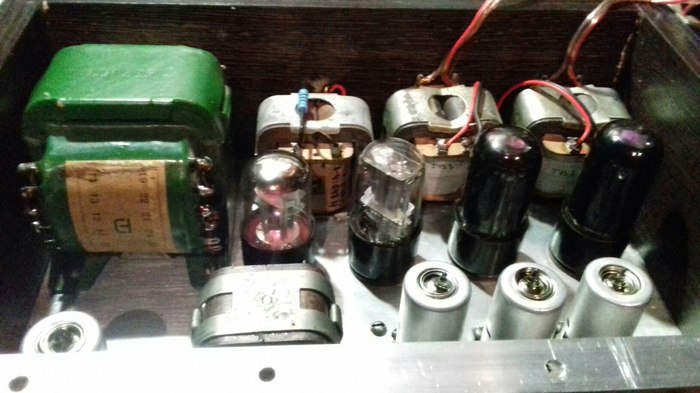

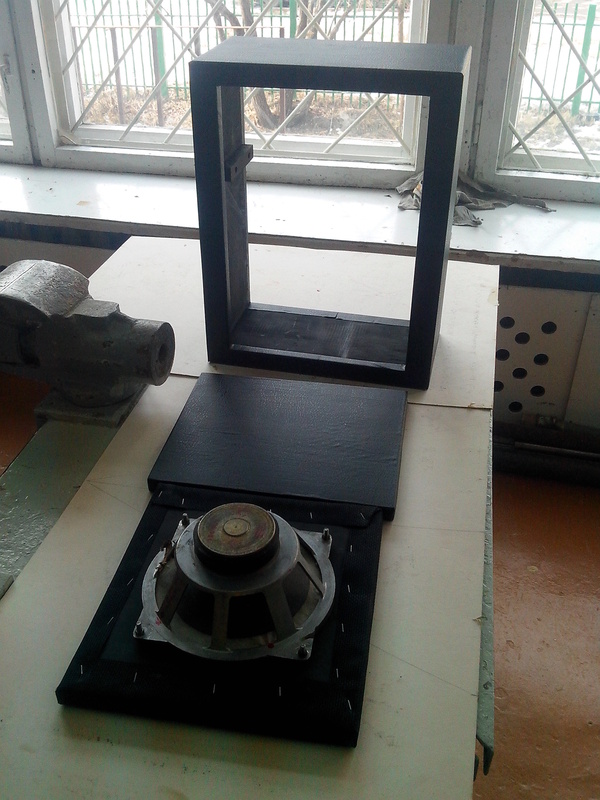

С трансами морочится не стал и взял твз 1-9. в схеме усилителя 2 однотактных канала. драйвер 6н9с, выходные лампы 6п6с. Главным принципом была экономия на всем, при хорошем качестве, поэтому лампы бу. Трансформатор ТАН 43, 1 спалил в ходе эксперимента. Переключение между предусилителями происходит нажатием 3 пдт кнопки, которая одновременно и подает высоковольтное питание, и передает звук ко входному гнезду усилителя. Развдка земли организована грамотно, поэтому весь мусор в звуке ушел. Можно подключать к компу, разрывая штекером цепь от предов. Звук глубокий, но без басов от 80 вниз, потому что ТВЗ 1-9. Но в начале это был проект комбика, а там частоты от 230, поэтому твз был отличным вариантом, да и места под что то большее не было. Единственное новое здесь это динамик Jensen, гитарный, самый дешевый. 4 динамика по бокам на 4 ома последовательно по 2. старые от компа. Корпус из дерева и уголков с рынка + а4 лист алюментия. Переключение между гитарным динамиком осуществляется 4пдт тумблером, либо параллельно оба канала в гитарный, либо по плечу усиля на канал.

Проверяем полевики. Обнаруживаем одного трупика. Сорян за качество.

Разбираем усилок. Достаем плату.

Справа дорожка выгорела. Как потом оказалось туда идет вывод который через отверстие подцеплен на корпус. Как потом клиент сказал провод от тряски вылетел из клеммы, и скорее всего последний коротнул на корпус из-за чего и выбило полевики и сгорела дорожка в столь странном месте (это не тот отвод по которым течет огромный ток)

В первую очередь надо проверить жива ли ТЛка. И надо бы восстановить дорожку.

Кидаем от + проводочек на зажигание, и смотрим щупами сигналы...

Как потом оказалось что сигналов нет, и питание на тлку не приходит.

Подаем отдельно плюс 12 и смотрим появился ли сигнал.

Опять сигнала нету. Снимаем напряжения с выводов тлки. Может что то не дает запустится шиму???

Скинул это другу. Тот спасибо ему большое подсказал что тлка не стартует из-за того что на 1 ноге 5в, тот подцеплен к усилителям ошибки. Дал совет загасить напряжение резистором на землю.

После того как 5в загасили, шим сигнал появился... на обеих выводах тлки.

Так как у меня тлка запитана напрямую, надо решить проблему неработающего зажигания(REM)

Был обнаружен пробитый транзистор. Заменил на какую то бэцешку соответствующего типа.

Дальше уже 5в само ушло с 1 ножки и от тлки потелки шим сигналы.

Впендюриваем новые полевики. ирфз44, с алика. Проверенные...

Впаяли.

Проверяем шим сигнал. Шим сигнал такой же на обеих полевиках.

Я с начало удивился такому шиму, но потом мне подсказали что это норма для примитивного драйвера на биполярных транзисторах. Оно и понятно. Все искажения находятся там где полевик не открывается.

Не забываем чистить плату от мазутяры, то есть от флюса.

Мажем мажем мажем термопастой.

Все собираем в корпус. Полевики посадил через изолирующие прокладки.

Ну и на этом в принципе все. Потом погонял этот усилок. Пару басистых треков послушал. Полет нормальных.
