Собрал и установил щит эконом-класса для квартиры-студии, что можно сделать лучше?
А если серьезно, временный щит который теперь будет путешествовать со мной. Две розетки и два вывода под выключатели на временное освещение (в роли выключателей-автоматы). Розетки-куплены, остальное-трофейное. Из минусов- на вводном кленмнике немного мешает шляпка самореза, изменю фиксацию. Если есть мысли как сделать удобнее/лучше- буду рад увидеть
Прошёл год с введения «временного» решения, @SupportTech, подскажите, когда уже будет постоянное?
P.S. Браузер всё время один — Safari 14.7.1. Стабильно, раз в месяц иду и отключаю открытие в новой вкладке комментариев

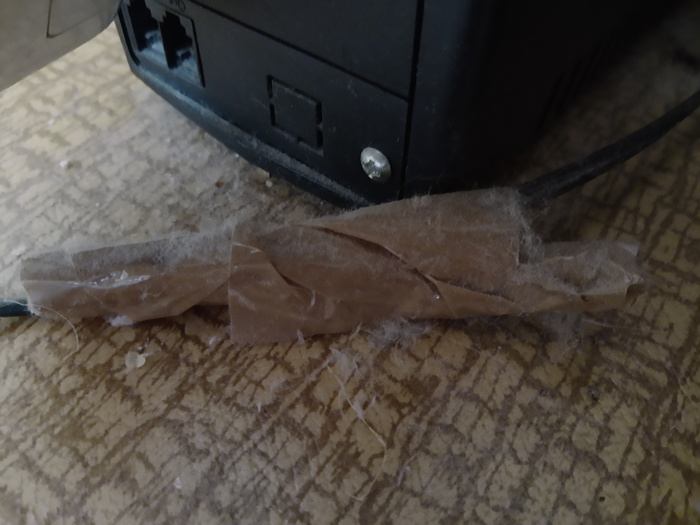

Года четыре назад был у друга в гостях. Внезапно пропал интернет. Выяснилось, что в очередной раз накрылся блок питания от роутера. Ну, без интернета жизни нет, а блок питания поди найди ещё. Тогда я предложил временное решение: распотрошил шнур от блока питания роутера, присоединил его к шнуру usb и воткнул в блок питания от старого Айпада.
Договорившись, что в ближайшее время либо шнур заменим, либо блок найдём.
И вот пару дней назад был в гостях опять. Да, как вы догадались, временное решение до сих пор работает:)
По счастливой случайности удалось спасти ipad mini из мусорки.
Рекомендуется к просмотру нежным и особо впечатлительным.
Картина удручающая, но дальнейший ремонт будет в таком же стиле. Айпад уходит для личных целей.
По диагностике : Замена тачскрина, замена КП(контроллер питания), ну и всякая мелочь в виде винтиков. Если с первым и последним решение есть, то с контроллером питания полная беда. На проблему напасть в легкую, так как на рынке в основном продают перемарк, то есть по факту микросхема скорей всего окажется от айпада 2. А они не взаимозаменяемые, включаться конечно айпад будет, но заряжаться и определяться при подключении вряд ли.
Собрать рабочий вариант из говна и палок - это наш вариант. Не, мне не то что бы жалко денег на КП, но и нарываться на ремарк с дальнейшими плясками не хочется. Далее по делу
Есть у первого айпада особенность, если вылетает КП, то это 90% короткое замыкание по линии PP3V3_OUT
Вариантов масса, поменять неисправную микросхему, либо воскресить родную. Последним мы и займёмся. Скорее, это не воскрешение, а временное решение. Хотя кому как)
Виновник сегодняшнего праздника, встречаем аплодисментами - контроллер питания ушедший в отставку. Но, мы же не просто так все собрались, возвращаем КП к жизни, пускай и в конвульсиях, но он еще поработает.
Скидываем микросхему с платы, и зачищаем посадочное место от компаунда.
Готовим микросхему к установке, но с небольшими изменениями.
А именно, позаимствовала решение на одном из форумов. Надеюсь, автор данного решения не против.
Удаляем не нужные линии с микросхемы (вполне хватает убрать контакты с E1 E2 F1 F2. ), и устанавливаем кп на место.
Далее собираем внешнее питание DC\DC преобразователя на 3.3V
Главное условие, это наличие Enable на преобразователе, иначе, наш айпад будет кушать в режиме сна около 0.47А.
На фотографии тестовое подключение, в айпаде подключается немного иначе.
3.3М выводим после дросселя L8128 на PP3V3_OUT
En подключаем на PP1V8 NAND
GND на GND
Vin на PPVCC_MAIN
Собираем, прошиваем, тестируем, пользуемся. Способ рабочий.
Для тех, кто ожидал красоты, марафета, и прочих "сладостей" - извините, но так интереснее.
