Этому кирпичу не возможно помочь... Iphone 11 Pro⁠⁠

Ах снова эти слова про невозможность...

Для ЛЛ: будет дорогая микропайка с проволокой в 3 раза меньше человеческого волоса. Поехали:

Обычная небольшая семейная ссора и минус два телефона с похороненными напрочь данными.
Ну бывает xD

Собсно судить тут не о чем, телефон это всего лишь вещь, а вот данные в нём - это воспоминания, которые не хочется потерять и если с Huawei разобраться мне хватило 30 секунд, просто оторвав мёртвый дисплей и телефон запустился, то в случае с айфоном всё оказалось немного грустно.

Самое важное в телефоне - 500gb фото и видео, которые предыдущий мастер приговорил к потере.

Как можно приговорить телефон не сделав хотя бы пару замеров мультиметром?
Хз, мне хватило 10 секунд, что бы озвучить 80% вероятность восстановления телефона - на коннекторе аккумулятора сплошное замыкание и ясен пень телефон не будет включаться, ведь это главная линия питания всех контроллеров на плате.
После этих замеров телефон отправился на полку ожидания полноценного осмотра, очередь которой на данный момент у меня на яблоки полторы недели, андроиды - месяц. Да, приоритет в ремонте я отдаю яблокам. Их легче делать, да и запчастей вагон и ещё вагон сверху всякого разного качества.
Очередь у меня только на сложный ремонт, заменить аккумулятор/дисплей или увеличение памяти я делаю на месте от 10 минут до 5 часов в зависимости от типа модельного ремонта.
После недели собирания пыли продолжаю возню с телефоном и сразу раскидываю половины платы

Собсно сразу видна неисправность

Главфный контроллер питания в сеточку)
Снимаю

И поправляю поврежденные от удара дорожки

Теперь можно ставить

После установки загорелось яблочко и всё на этом

Но этого не достаточно для запуска, поэтому решил потревожить дроссельные сборки, которые мне показались подозрительными

Ну и после этого всё потухло окончательно xD
Ох как я не хотел снимать проц, зная что под ним возможно будет фарш)

И мои догадки подтвердились - оторваны важные контакты на самом процессоре. Они необходимы для запуска, так как тут и тактовые синхронизации с замененным контроллером и передача кино на дисплей

Это тот угол, на который и пришёлся удар.
Дело в том, что компаунд под процессором держит эти контакты даже в том случае, если они уже начали отрываться от микросхемы, а при снятии и повторном нагреве просто отваливаются окончательно.
Вот поэтому я сначала решил возиться по обвязке прежде чем сразу приступать с снятию процессора.
В общем предстоит мелкая возня.

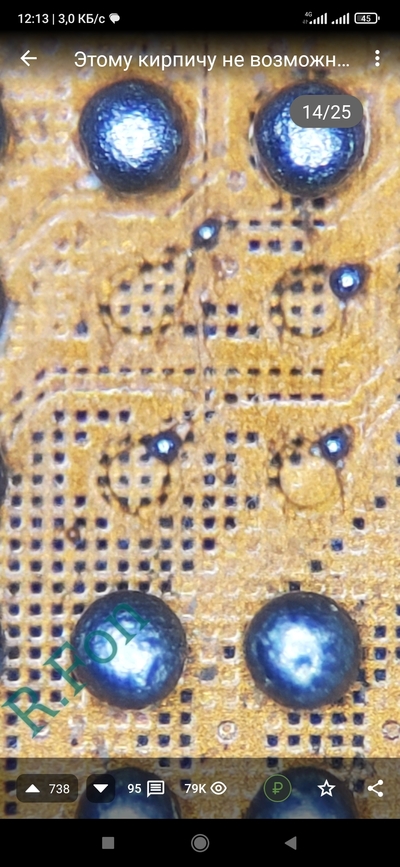

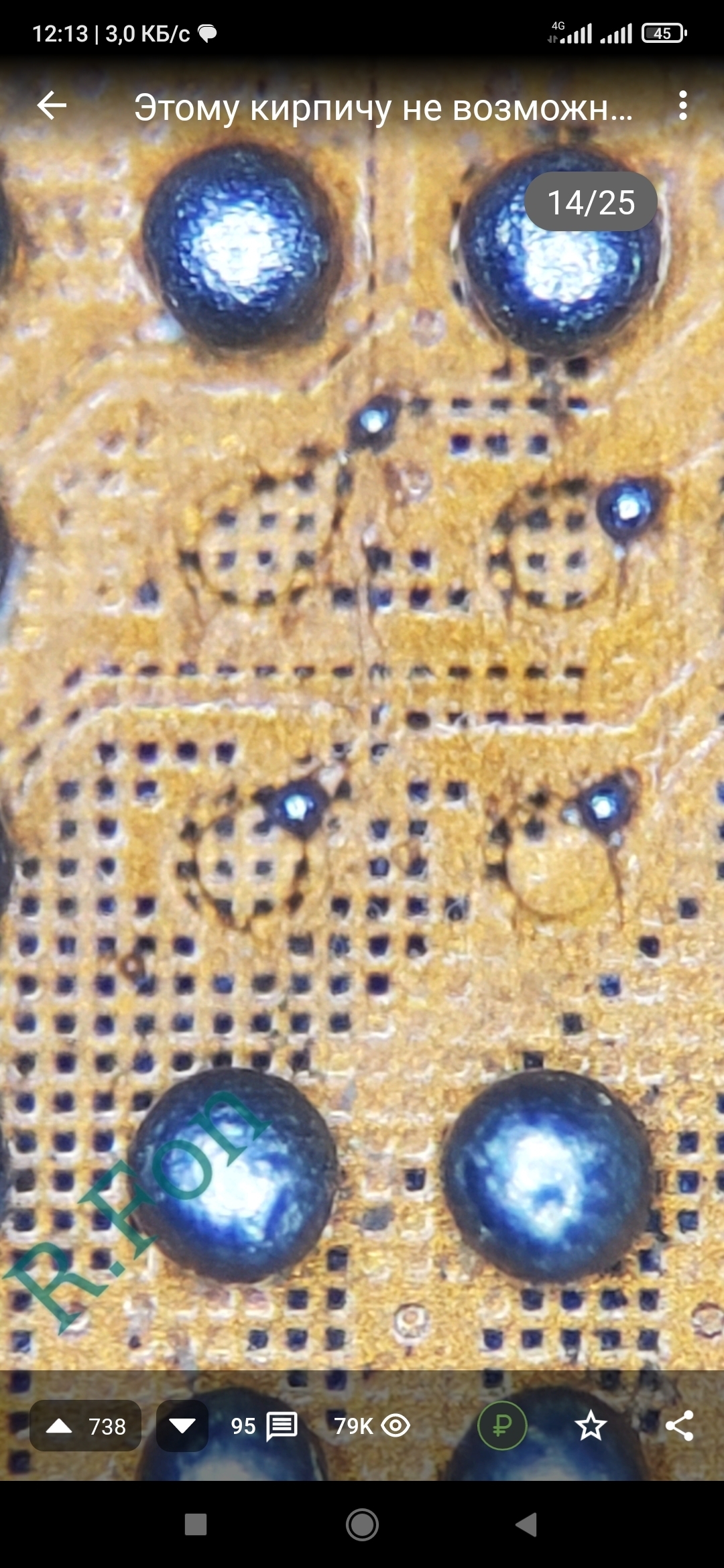

Сначала я расчищаю остатки дорожек на процессоре и насыпаю кусочки паяльной пасты на них

Грею феном, что бы натяжением припоя обволокло их

Хотел изначально сделать крючки из перемычек (нитка от одежды для масштаба)

Но мне это показалось не очень надёжным вариантом - развалится при запайке процессора обратно и просто нарезал серебряной проволоки и закрепил маской с двух сторон

С массовых контактов срезал уже готовые шарики, подровнял и припаял на перемычки

Перенос я делаю на заранее приготовленного донора.
Потребуется 4 микросхемы для восстановления данных.
3 из них критично важные:
Процессор
Память
ARB (антироллбаск - шифрование сессии запуска)
NFC (что бы не прошивать телефон и запустить с кнопки)

Теперь это дело надо закрепить компаундом, что бы при запайке межплатной рамы это не развалилось

Но запуск дальше без прошивки не пойдёт, так как NFC чип привязан к текущей сессии шифрования и зайти в систему без повторной прошивки без его серийника не прокатит - при вводе пароля система зависнет, перезагрузится и так по кругу, а значит делаю реболл нижней рамы, так как чип нфц остался там)

Теперь данные на месте.
Далее привожу телефон в юзабельный вид - меняю задник)

И окончательно красиво собираю всё обратно

Стоимость данного восстановления 30 тысяч рублей!
Затрачено времени около 5 часов, но растянул этот ремонт на два дня малыми забегами, так как между прочим делал разное.

Кто красавчик?
Я красавчик!

Восстановил очередной приговорённый к мусорке телефон и полтерабайта незабекапленных данных за 3 года.
