Вывеска 3д печать + ЧПУ фрезеровка
В прошлом посте Первая вывеска рассказал о заказе Знака Почета, который делали 2022 году, в этом году сделали для этой же организации 8ми метровую вывеску со световыми буква
Это мой первый опыт изготовления рекламной вывески, до этого я занимался 3д печатью фигурок, ну а когда-то в прошлой жизни был строителем, расскажу каким образом этой делал.
Вывеска состоит из четырёх элементов, это Герб Мацесты, он слева от буквы, световые буквы, Знак почета и белое алюмокомпозитное основание.
Задание по буквам было следующее, нужно повторить шрифт со старой вывески и сделать буквы световые, синего цвета.

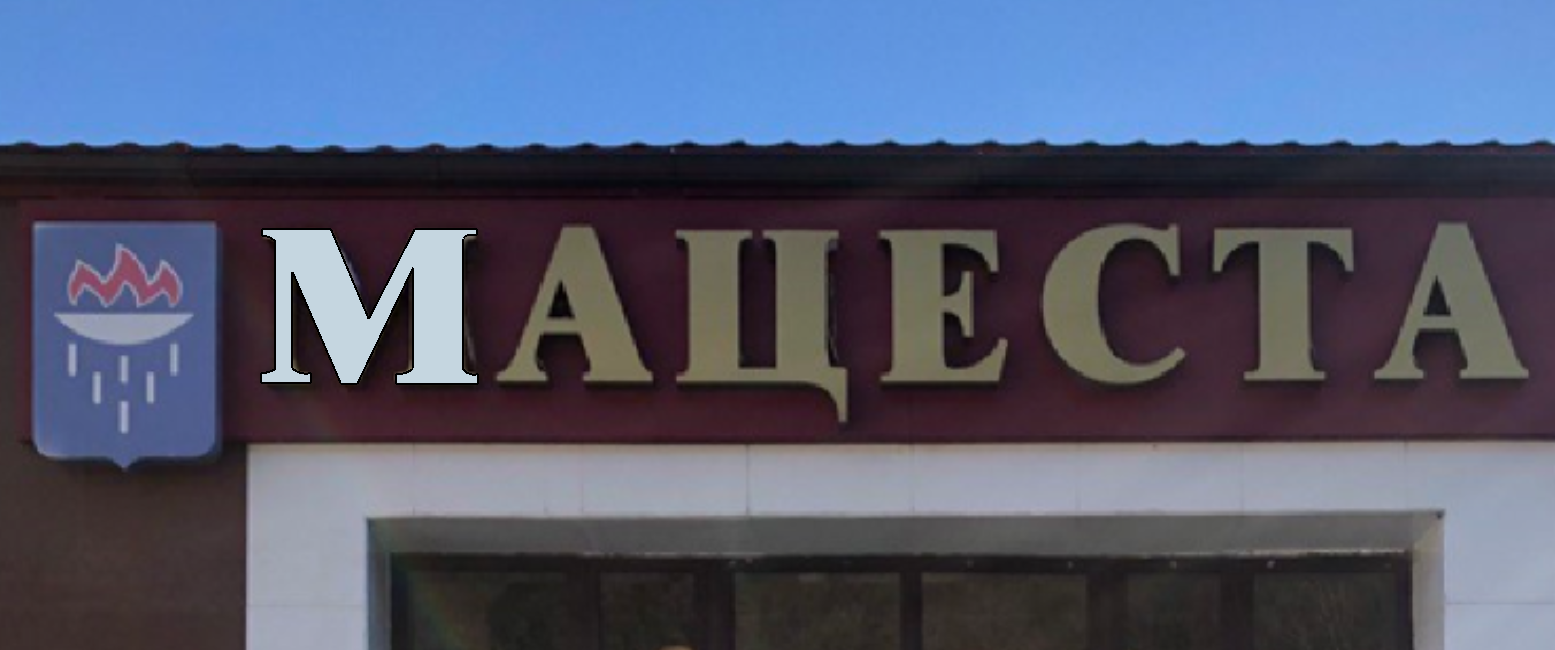

Для того что бы повторить шрифт, мне удобно использовать SketcUp. Добавляю в программу картинку и обвожу буквы

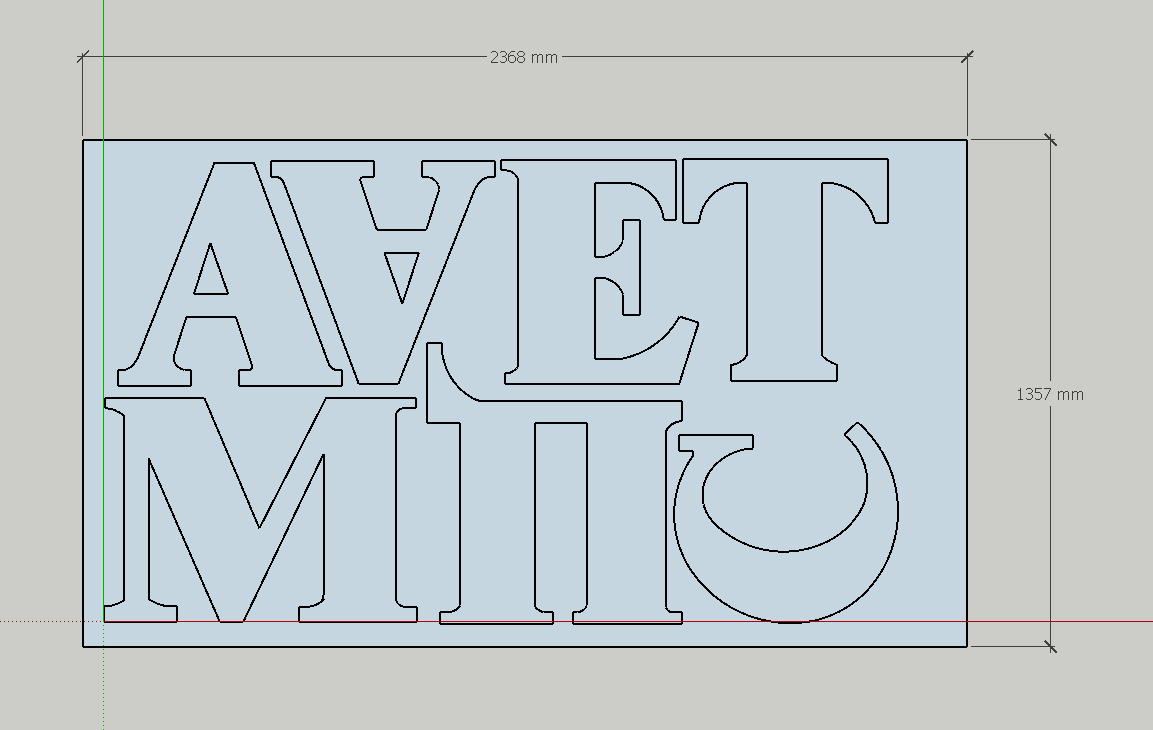

После делаю раскладку для фрезеровки и экспортирую формате EPS, отправляю в CorelDraw, там делается правильный вектор уже под ArtCam
Тоже самое делаю и с гербом

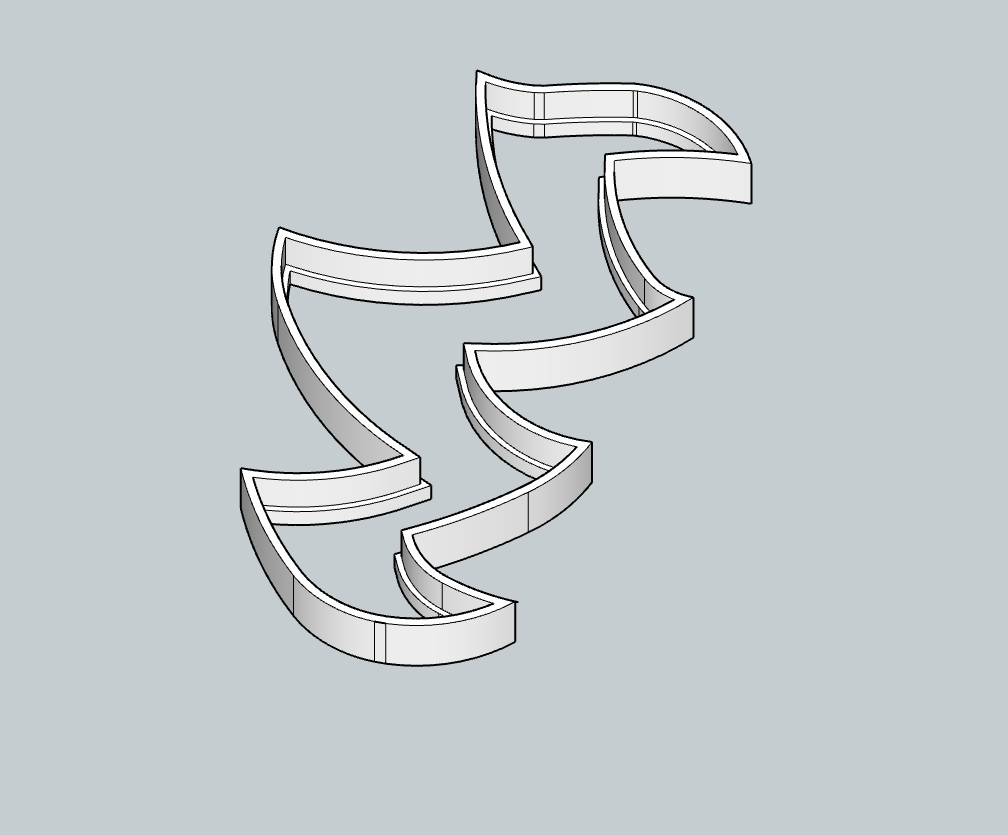

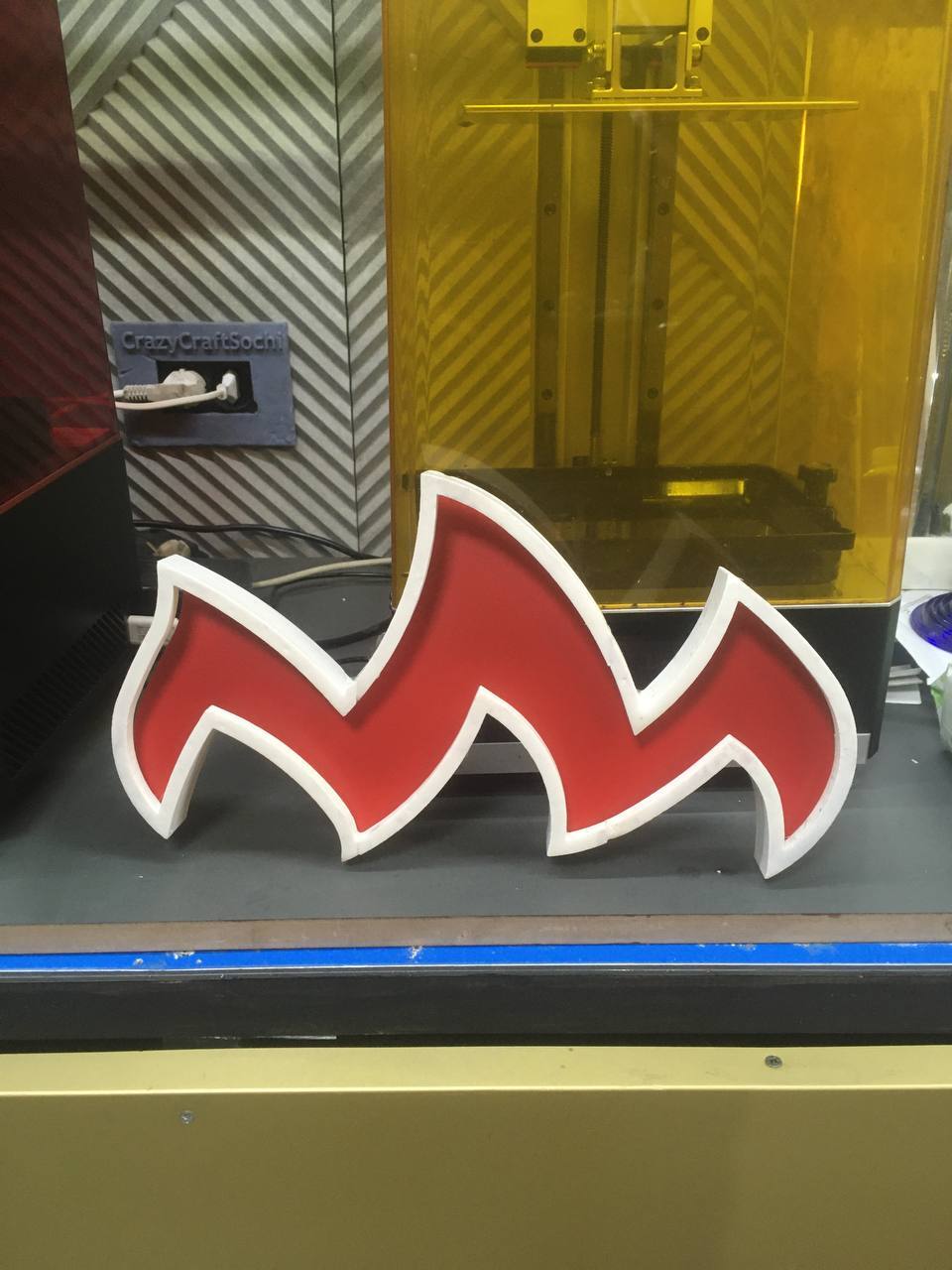

Эту рамочку напечатал на 3д принтере
И всё это дело фрезеруется на нашем фрезере с рабочей областью 100х200см, алюмокомпозитынй короб нам пришлось фрезеровать в другом месте с большей рабочей областью

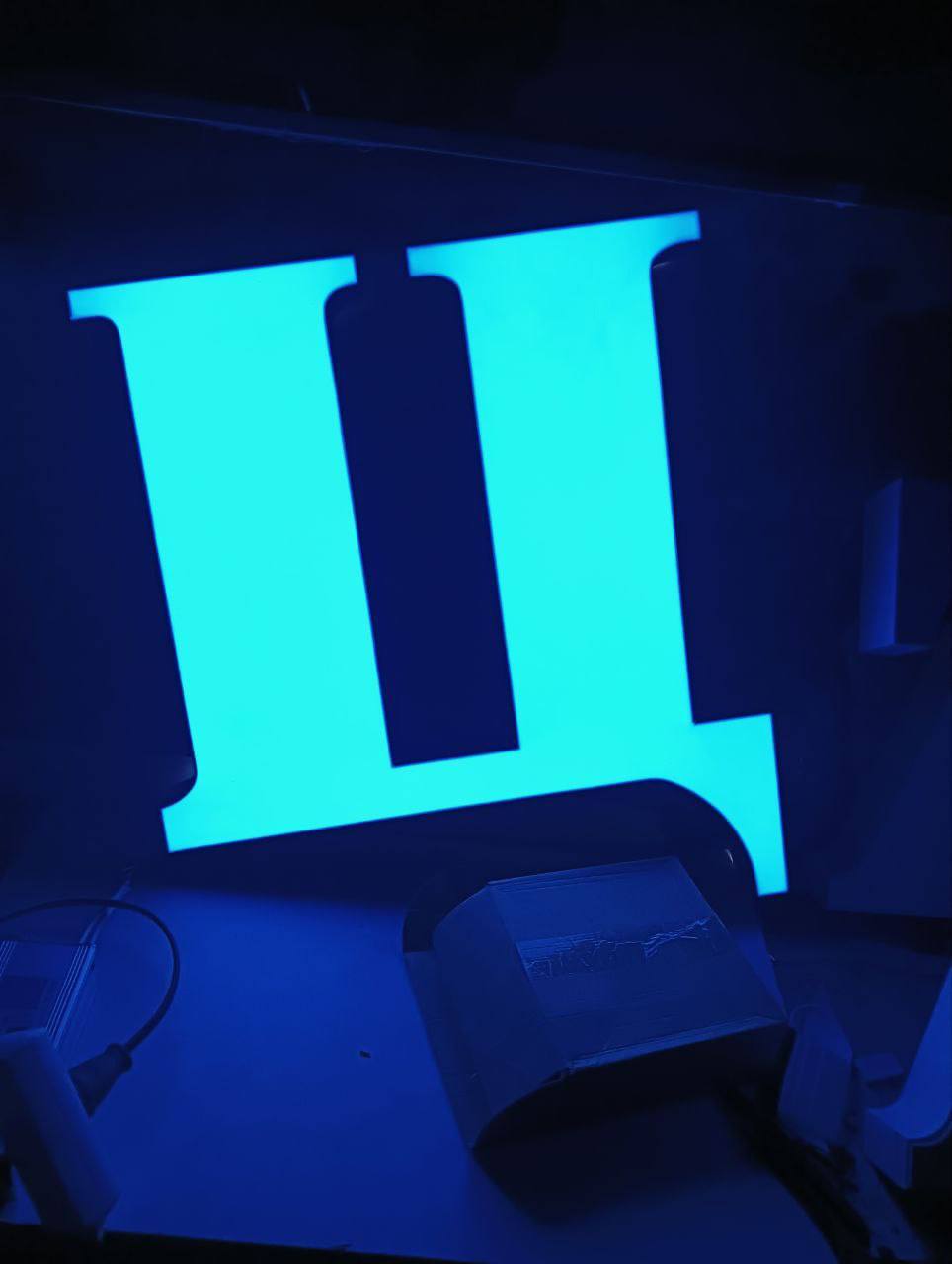

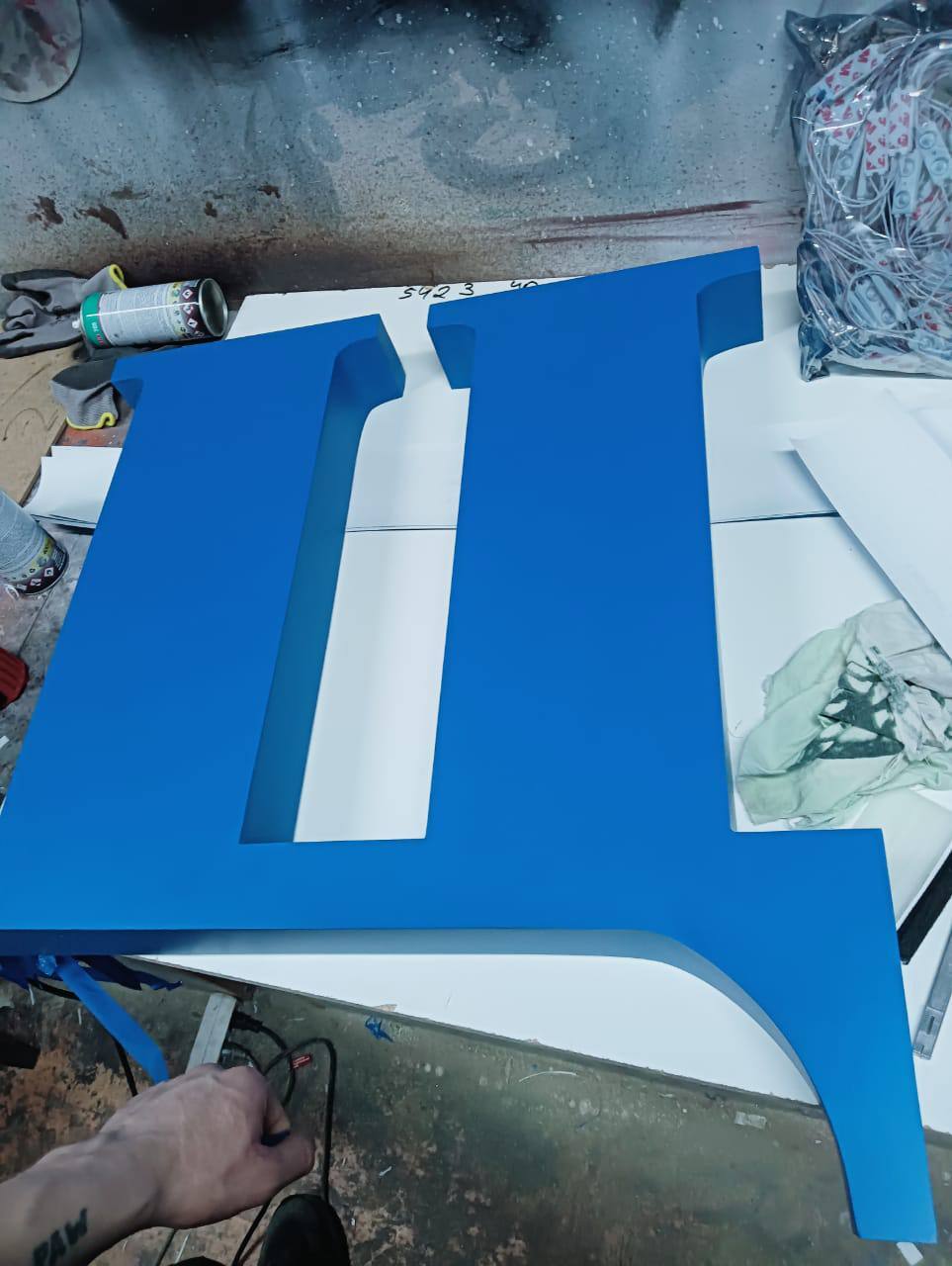

Лицевая часть букв из светопропускающего акрила, молочного цвета, борта и задник из ПВХ пластика. Всё это дело склеивается, для удобства склейки на акриловых частях сделаны пазы, к сожалению фото не сделали.

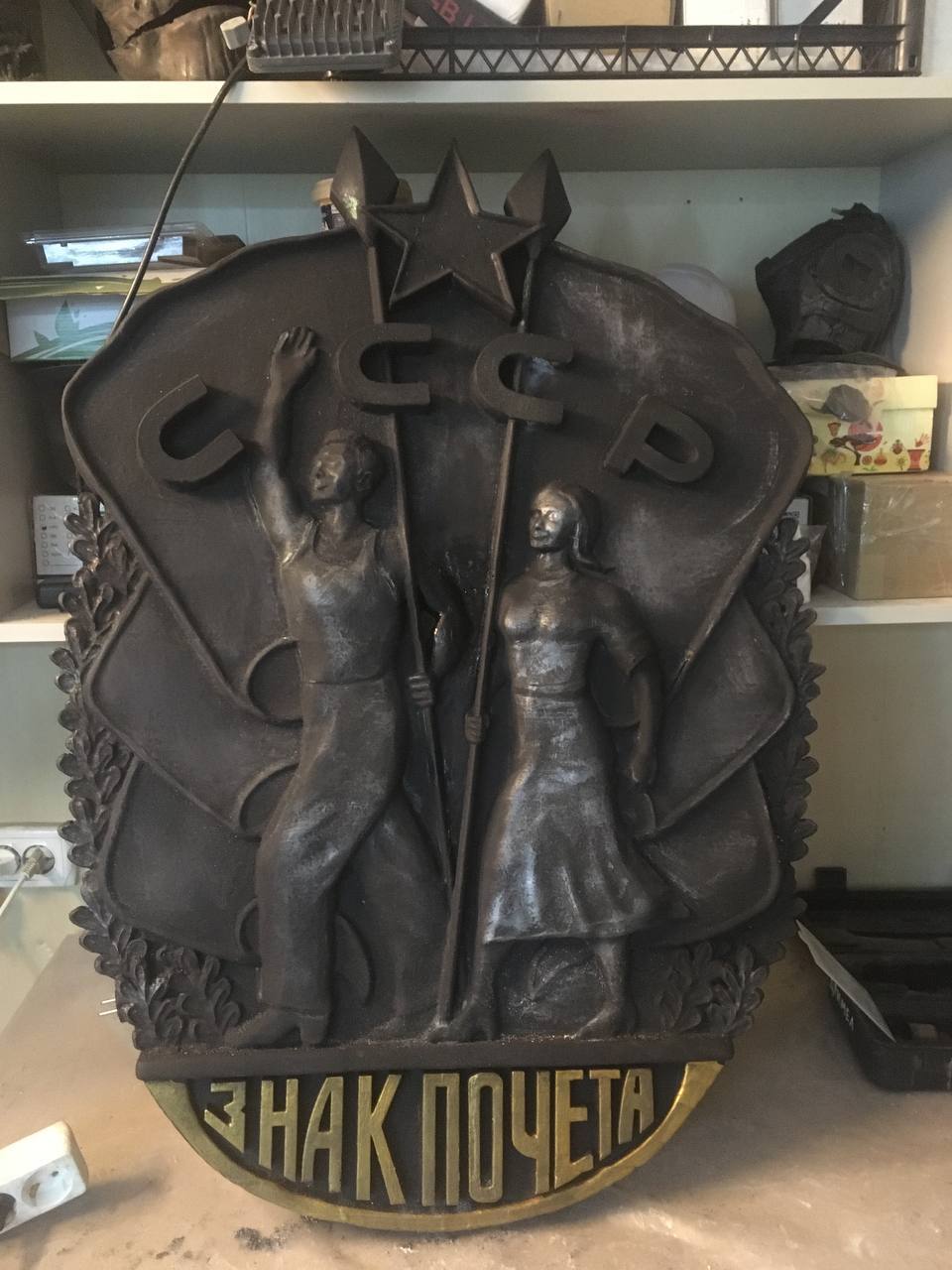

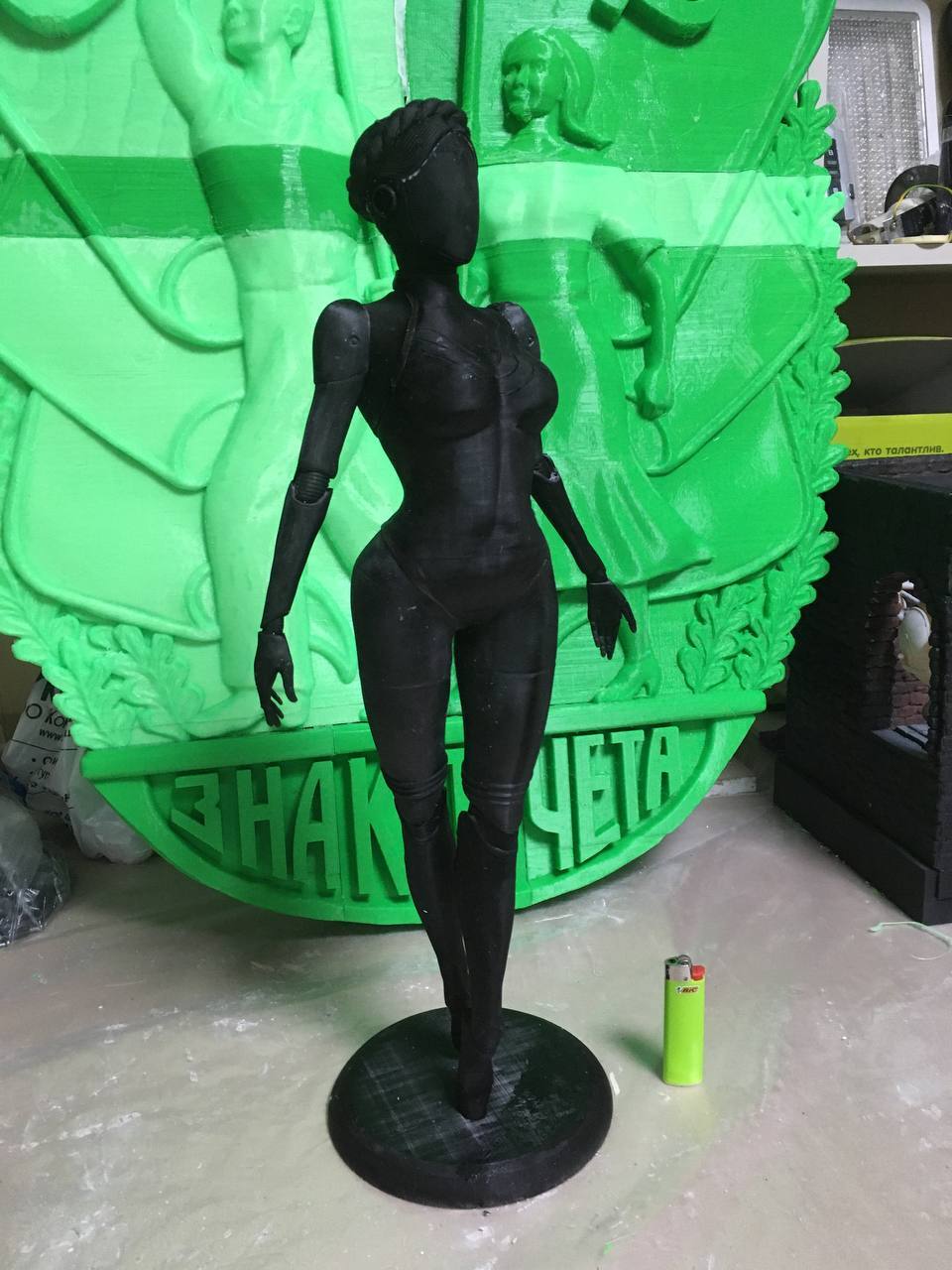

Знак почета печатался на 3д принтере, понимаю что это было бы проще сделать на ЧПУ фрезере, но повторюсь, ещё пока что не освоили 3д фрезеровку, а сроки поджимали, по этому примени уже отработанную технику 3д печати
Изнутри укрепили стеклопластиком, снаружи полиэфирной смолой, загрунтовали
Покрасили и покрыли лаком

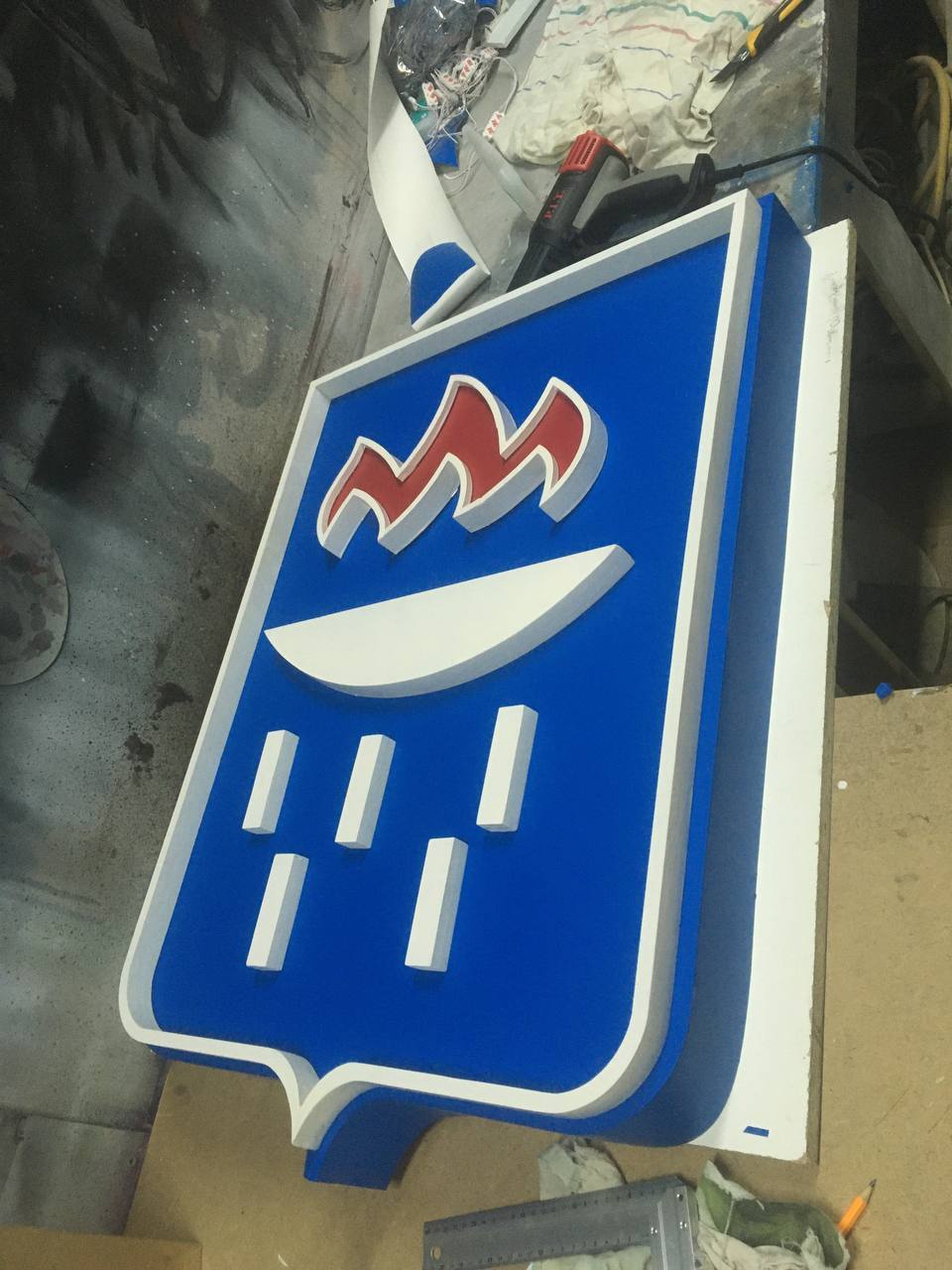

Герб в сборе выглядит вот так

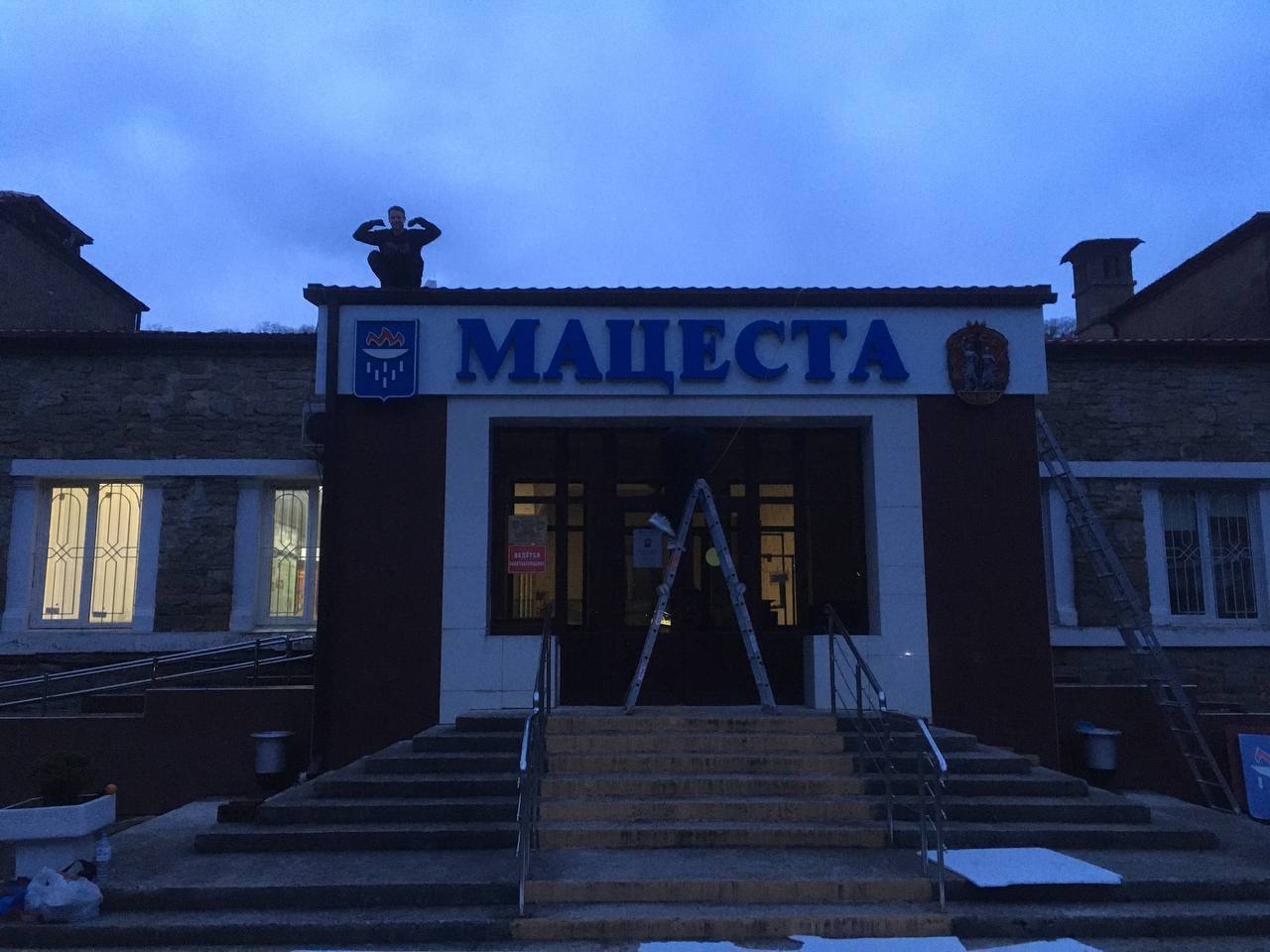

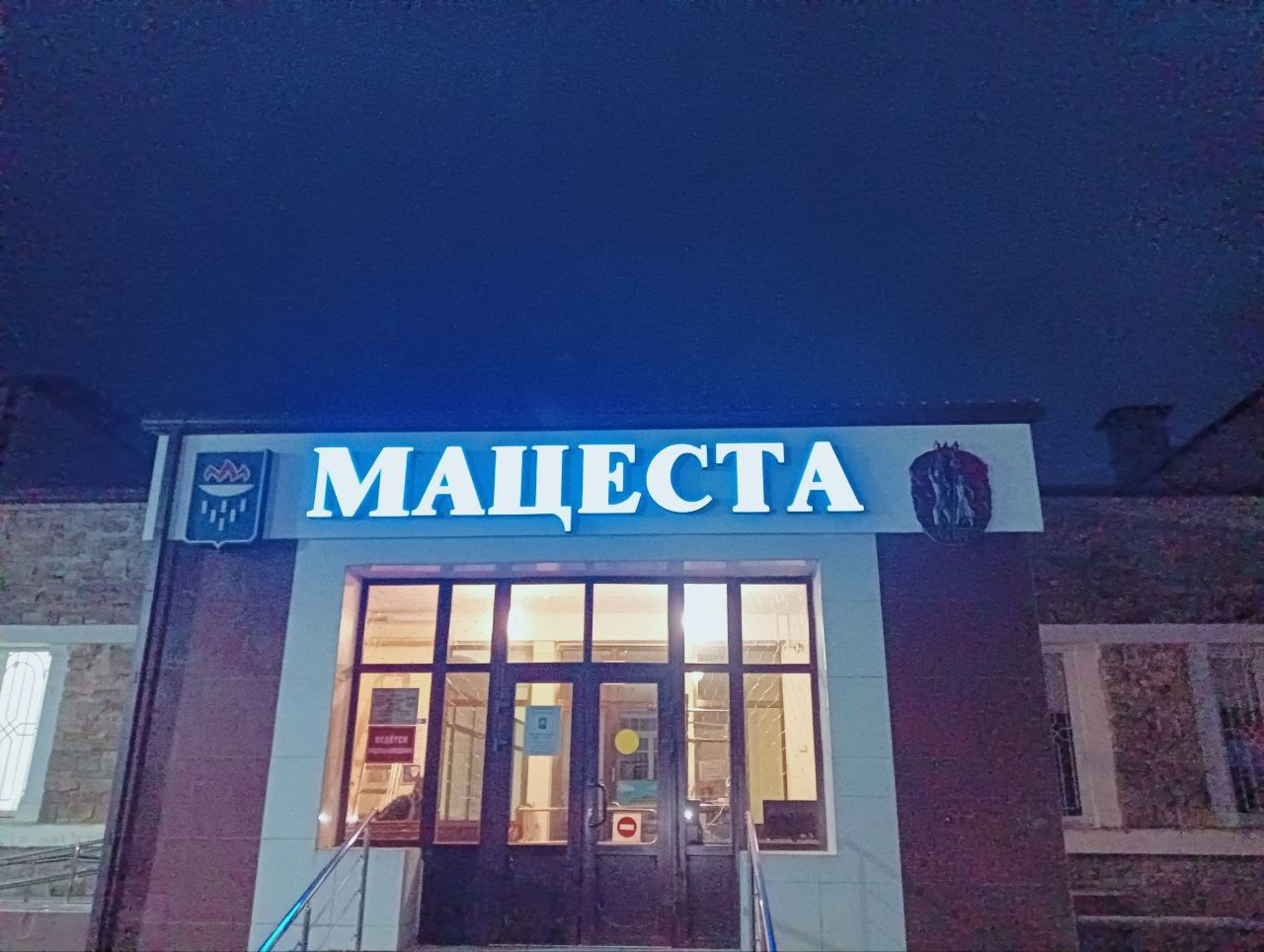

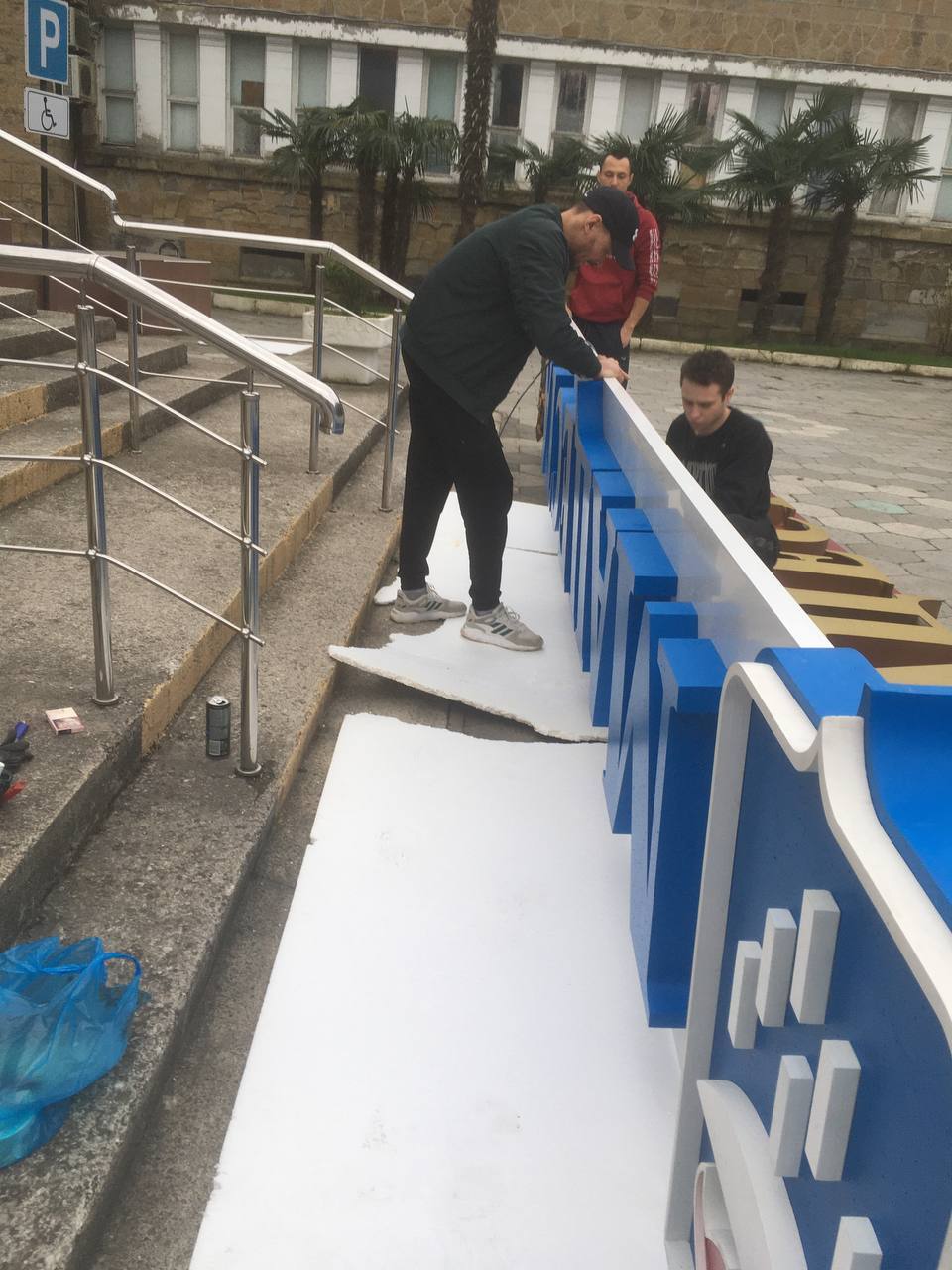

После всё это дело отвезли на монтаж
При монтаже были некоторые трудности, был не большой дождь, но в общем всё прошло хорошо. Качественных фото с готовой вывески ещё пока нет, сделаем позже, когда будет хорошая погода

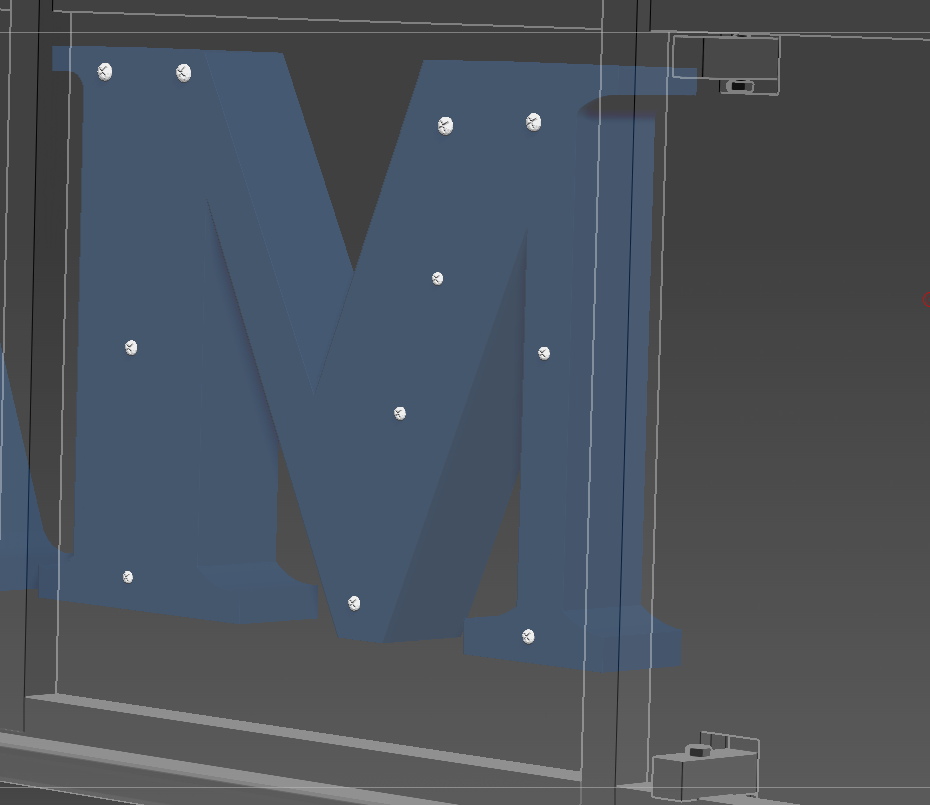

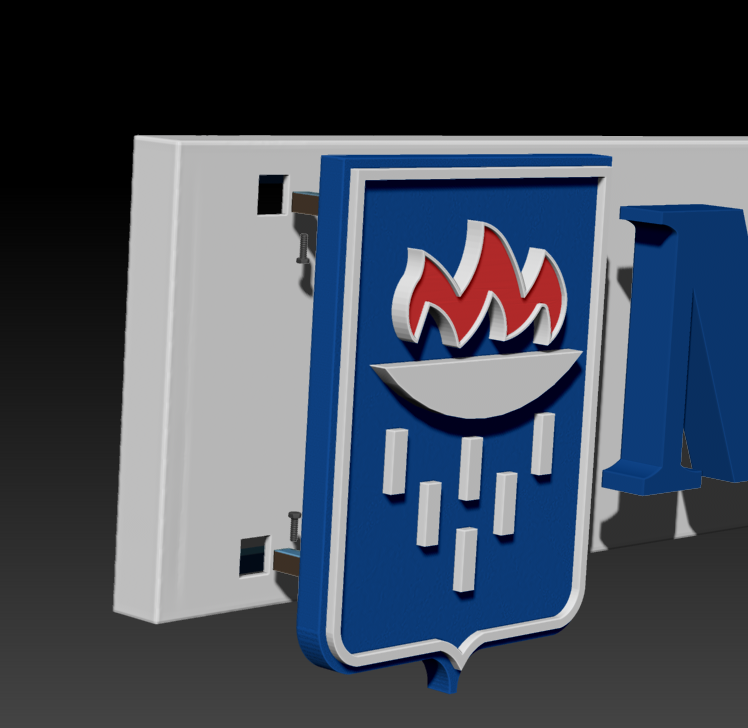

Ещё несколько картинок, которые делал для коммерческого предложения, может кому-нибудь будет интересно, которые делал в ZBrush
