Выбор УЗО для щитка⁠⁠

Вводной автомат 40А?

Ввод 6 кв.мм норм, если а) медь, б) кабель по ГОСТ, а не ТУ (т.е. вы уверены, что сечение не меньше 6кв.мм), в) линия не особо длинная, г) этот кабель один и не в утеплителе проложен.

Тогда и внутри щитка от вводного автомата до всех отводных автоматов надо 6 кв.мм.

От отводных до клемм, если у вас внешние линии через проходные клеммы, для света 2.5, для розеток 4.

Розетки С16А, свет 10А любой характеристики.

УЗО на свет НЕ надо.

УЗО - 3 шт. Ванная, Кухня, Все розетки (можете розетки по комнатам, если есть место и деньги).

Если есть отдельная линия к холодильнику - ставьте на неё отдельное, а лучше дифавтомат.

Номинал УЗО как у вводного автомата.

1. Что у вас за группы потребителей? Надо взять начертить. Разбить на удобно.

На вход ставится противопожарное УЗО на 100мА

Тут можно либо УЗО+ автомат либо сразу диффавтомат поставить. Это прям в водном щитке в подъезде.

Дальше, если щиток в квартире, то ставится автомат в качестве рубильника. У него нет задачи самому отключать, его задача быть рубильником. По этому ставят его номиналом больше, чем вводной в щитке в подъезде.

Дальше творите по Вашему удобству:

Я очень рекомендую реле контроля напряжения. Стоит 3.5к, если один раз пригодится - окупит. Оно от скачков напряжения в сети.

Свет без отдельного УЗО.

На ванну УЗО на 10мА. Там машинку пробьет или еще что. Мокрая зона и тд.

На остальные группы УЗО 30мА.

Дальше я разбила на кухню и комнаты. Но тут у меня кухня жрет много. + отдельная ветка под холодос.

Получилось 3 УЗО: ванна, кухня, комнаты.

Можно обойтись ванная 16А 10мА+ остальное 40А 30мА. Но мне удобно было, гриль чет выбил, а компы в комнате не отключились, например.

А дальше смотрите.

Если у вас куча автоматов по 16А, но есть ввод 40А, то больше чем 40А через УЗО не пойдет. Следовательно, брать больше номинал чем на 40А не надо.

Начертите схему, можно в личку написать. В профиле есть контакты. Или в тг шапке.

Я тобе в свое время охренела от компетентности наемных "электриков", вспомнила, что я инженер и пошла сама щиток собирать. Лучше на эти деньги оборудование для щитка по лучше купить и провода по госту.

! Щиток собирать нее на метелке а на моложиле. Если на метелке, то обжимать гильзами.

Ну если каждый день, то да. Но давайте честно. Есть проблемы и посерьезнее. Если бюджет не ограничен, то конечно можно ставить все, что придумано в любых количествах. А если автор хочет даже кабель вводной взять подешевле (более тонкий), то УЗО раз в год может и в темноте найте с телефоном.

Читайте что написано внимательно.

2.5 и 4 это для ВНУТРИ электрошкафа.

А ваши внешние линии 1.5 и 2.5 я не оспариваю.

Сколько дифференциальных маньяков собралось, ужос. Зачем такое количество дифзащиты, тем более зачем она на свет?

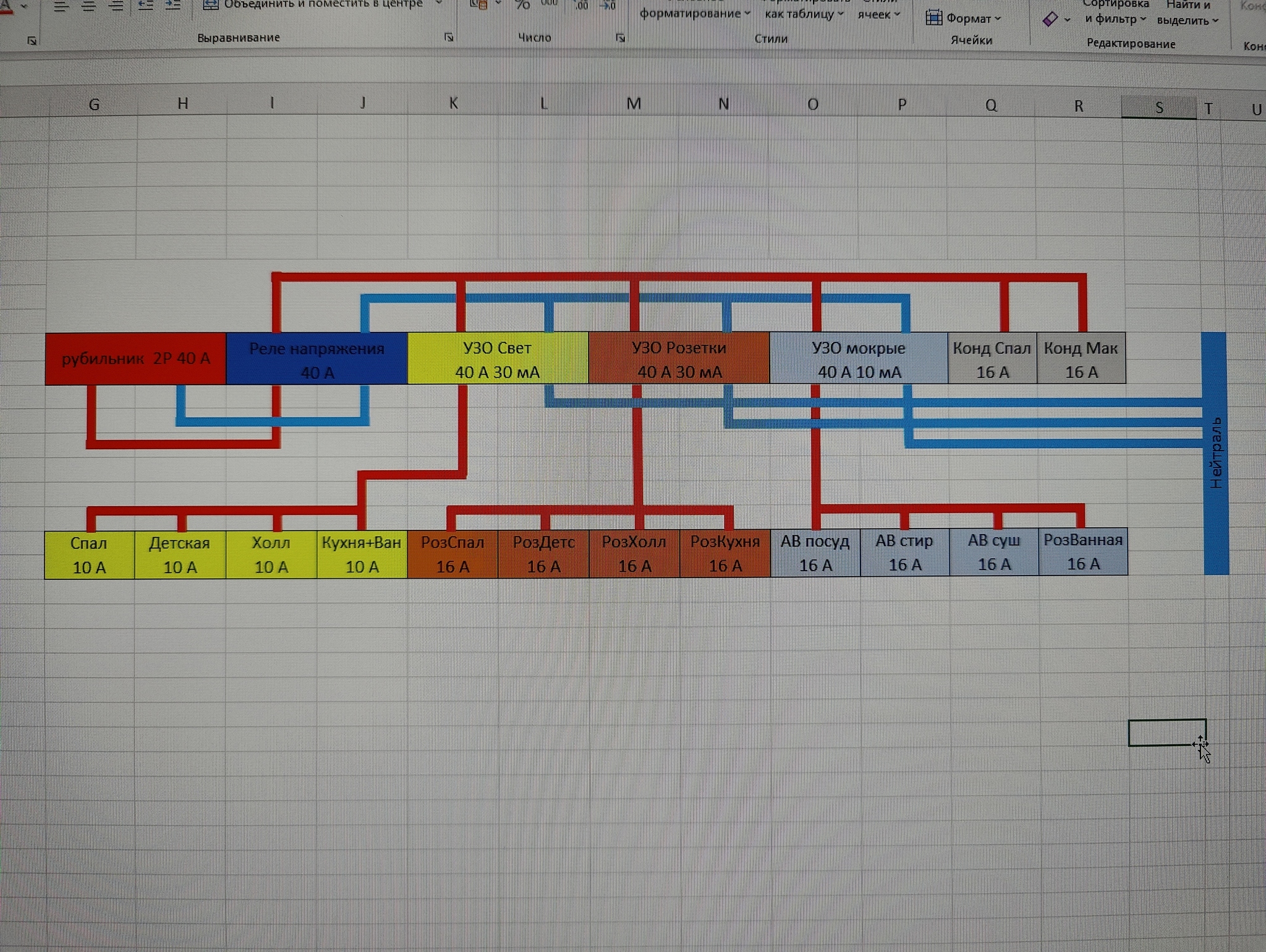

УЗО 40А/10мА свернет вам неимоверное количество крови, это вообще штука узкоспециализированная. Схемка в экселе это конечно хорошо, но помимо этого еще бы электротехнические расчеты неплохо было бы произвести. Так вот о чем я, по ПУЭ допустимый ток утечки на 40А будет 14,4 мА. При всем при этом вы вешаете на него 3 машины, да оно у вас будет отрабатывать просто от того что вы косо посмотрели на посудомойку или стиралку.

1. На вводе в подъезде диффавтомат/[УЗО + автомат] 40А 100мА.
2. Рубильник больше ,чем 40А. 50, 63... не важно. больше. Либо кривую срабатывания искать другую. НО проще найти просто с бОльшим номиналом.
3. Реле ХЗ какое, у мена меандр 51м, но это было давно. Можно пошерстить cscs net, что н пишет на эту тему. сама не разбирала их, не компетентна. но номинал больше можно, меньше нельзя.
4. На свет УЗО не надо. про автомат и отдельную линию каждую лампочку у меня тоже вопросы. Это можно сделать. но хз что у Вас за квартира. У меня на все один автомат с одним проводом. а дальше все в распайках разветвляется. Тут вкусовщина/личное удобство.
5. По группам. У Вас где будет стоять стиралка/сушилка/ посудомойка? на каждый отдельный кабель тянуть?
Еще я не помню, столько УЗО 40А 10мА стоит. тоже может оказаться дороже решение. И, возможно, его тяжело найти. (вот это больший аргумент)
Достаточно:
УЗО 16А 10мА :Розетки ванна + стиралка, сушилка,
УЗО 40А 30мА: 16А фартук кухня , 16А посудомойка., 16А духовка. Но это вкусовщина. Делайте как Вам удобно. Тип кабель 2.5 кинуть и не париться. Вполне на них 16А хватит.
6. Холодос можно совсем отдельно


А , еще , через каждое УЗО проходит фаза и 0. Должна быть своя 0 шина. Потом все 0 УЗО собираются и идут на общий 0. УЗО сравнивает сколько пришло сколько ушло. если ток убежал - есть разница, отключается.

Я себе кондеи повесила на провода комнат. Тип ХЗ зачем два раза кабель тянуть. Но опять таки, вкусовщина.

Собирала все распайки на вагах. ЩИТОК СОБРАТЬ НЕ НА МЕТЕЛКАХ. либо их прямыми руками в гильзы обжимать.
