Су-100, или больше штифтов богу штифтов⁠⁠

Как я говорил раньше, при создании масштабной модели с нуля важно продумывать не только ее внешнюю красоту, но и технологичность, то есть то, насколько просто ее будет собрать. Если модель вы проектируете для себя, то этим правилом можно пренебречь (в известной степени), поскольку вам, как автору, будет довольно просто разобраться в вашей же проектировке. Однако все равно нужно помнить о законе Мерфи, и постараться свести риск неправильной сборки к минимуму.

Когда мне заказали большую модель самоходки, я лишь порадовался - военную технику я люблю, а когда у этой техники не слишком много модификаций - это и вовсе отлично. И еще больше я порадовался тому, что этот аппарат я могу увидеть не только на картинках, но и вживую - в музеях. А еще есть множество моделей в 35, 72 и даже 16 масштабе.

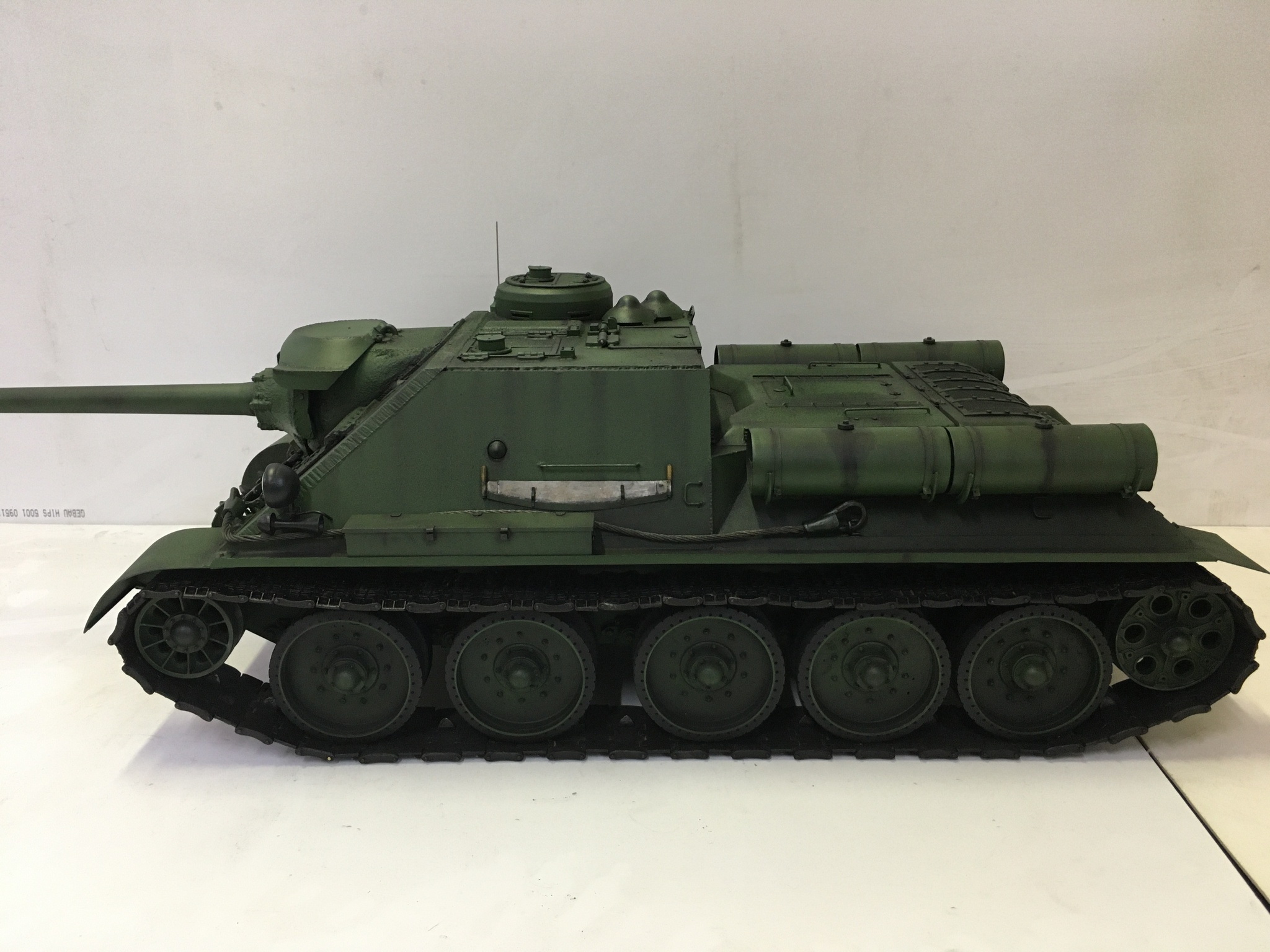

Итак, представляю вам Су-100, самоходку, которая была основана на шасси легендарной тридцатьчетверки. иными словами, двигатель, подвеска, и сопутствующие агрегаты остались без изменений, зато на лобовом бронировании конструкторы не сэкономили.

Так как модель была заказана в большом масштабе, то следовало позаботиться о силовом каркасе. Его я делал из полистирола 10 мм, с прицелом на непобедимость такой конструкции.

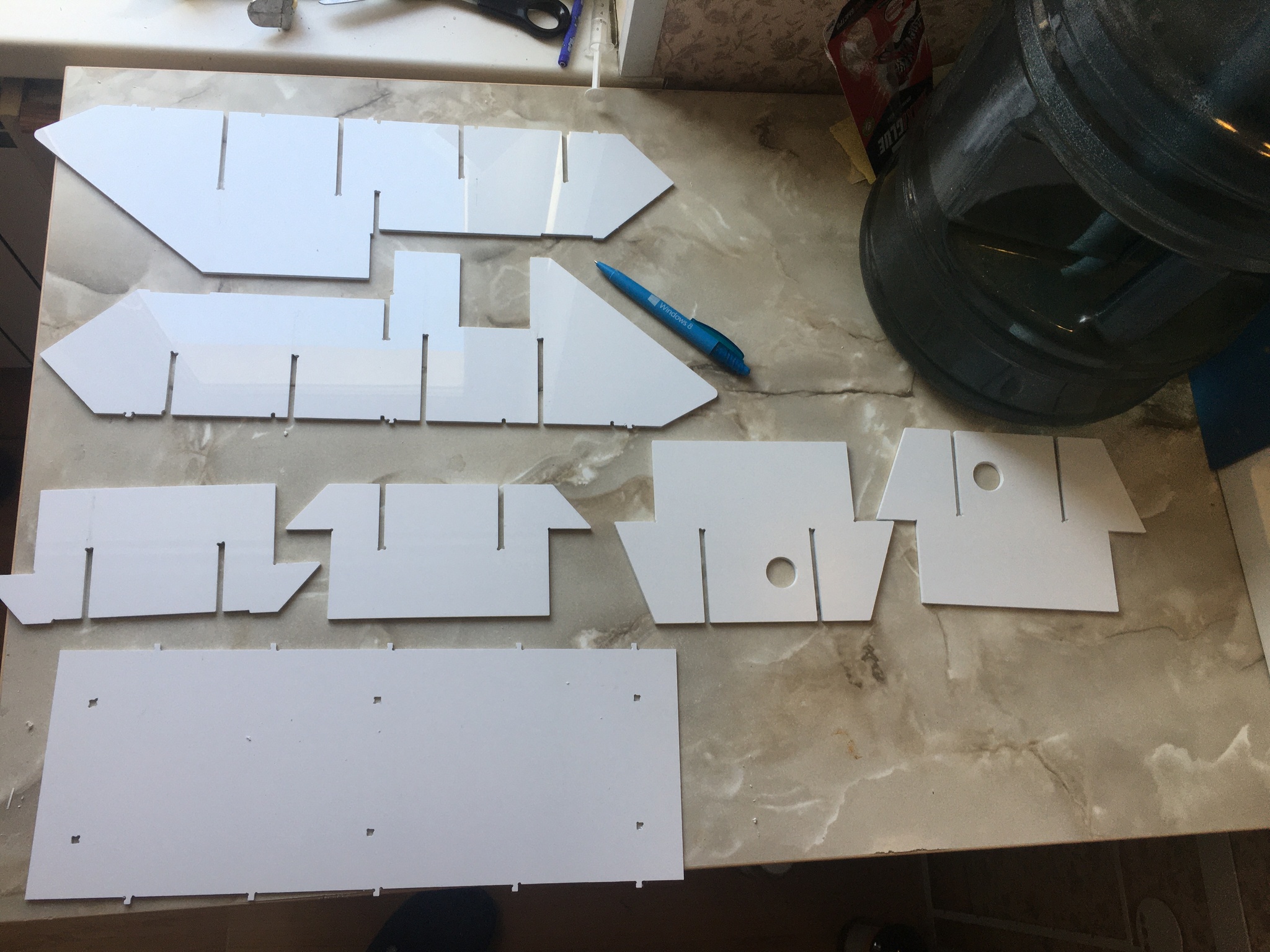

Каркас я делал по квадратной схеме, рассчитывая его так, что бы на каждый элемент обшивки было не меньше трех точек соединения с каркасом. это дает возможность точно позиционировать все детали относительно друг друга. Да, интерьерную модель так не сделать, зато точно можно быть уверенным, что модель не поведет. Кстати, обратите внимание на круглое отверстие в правый деталях - в них фиксируется ствол.

При проектировке подобной конструкции важно не забыть о разметочном элементе, который позволяет правильно склеить остальные части. в моем случае им стала наиболее незаметная часть модели - днище. Также стоит обратить внимание на маленькие отверстия понизу продольных элементов - они нужны для установки осей катков, которые, из-за веса, пришлось делать из 3 мм стальных прутков. оси продетые таким образом имеют 2-3 точки опоры, что предотвращает их перекос.

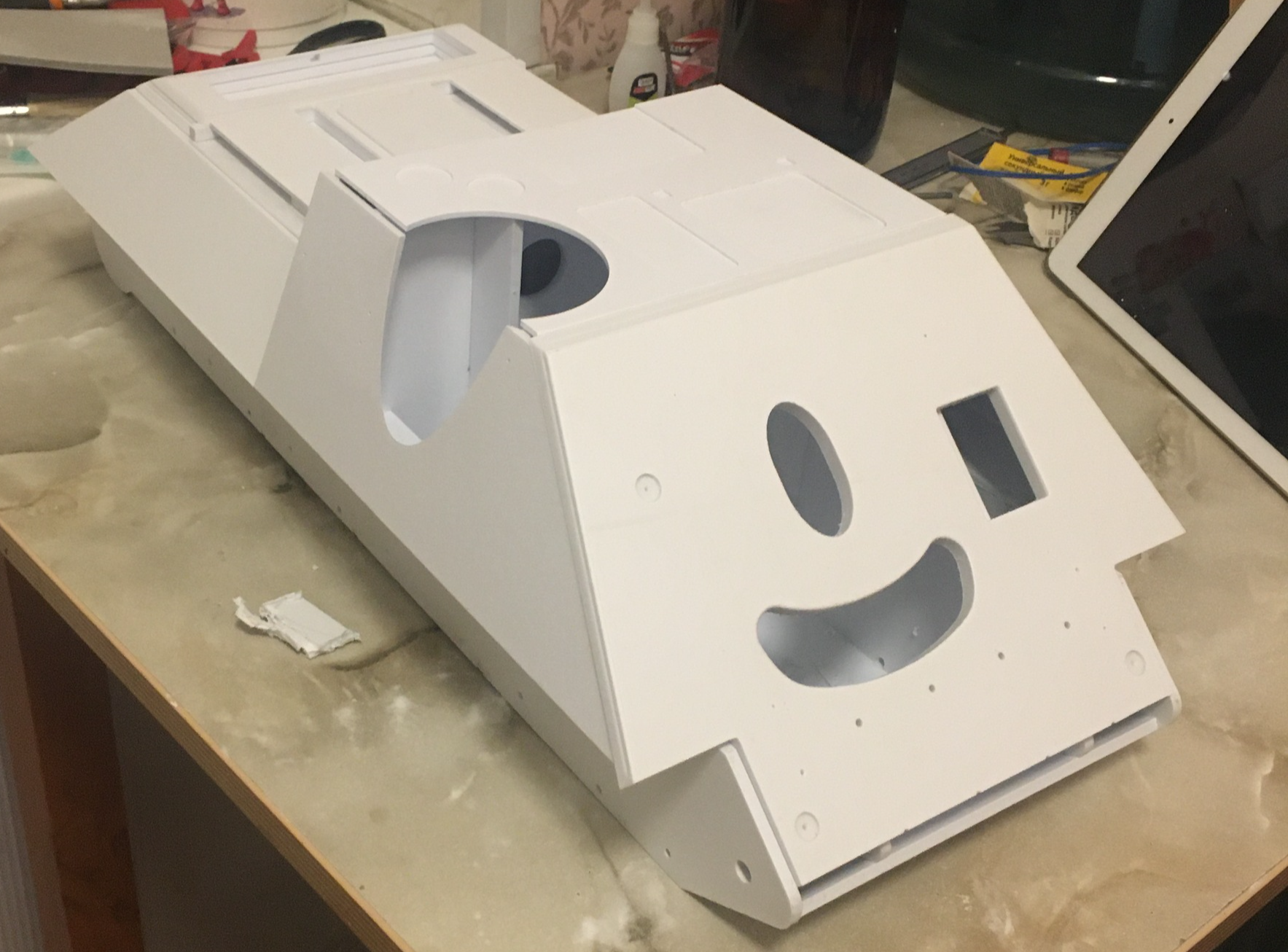

После сборки каркаса можно заняться обшивкой. Так как исторически броневые плиты сваривались встык, пришлось показывать это и на модели. особенно много сложностей доставил толстый лобовой лист, но об этом позже.

как можно видеть, деталей обшивки немало, и все они имеют различные выборки - большая часть понадобится уже после сборки, для установки мелких деталей. сложнее других мне дались детали верха МТО, из-за специфичной формы - там пришлось использовать трехмерную фрезеровку.

Разумеется, некоторые детали пришлось напечатать, особенно те, что имели сложную литую форму. Однако даже их придется в дальнейшем дорабатывать, добавляя текстуру литья деталей в песок. Ну, и конечно, стоит готовить отверстия под штифты для болтов

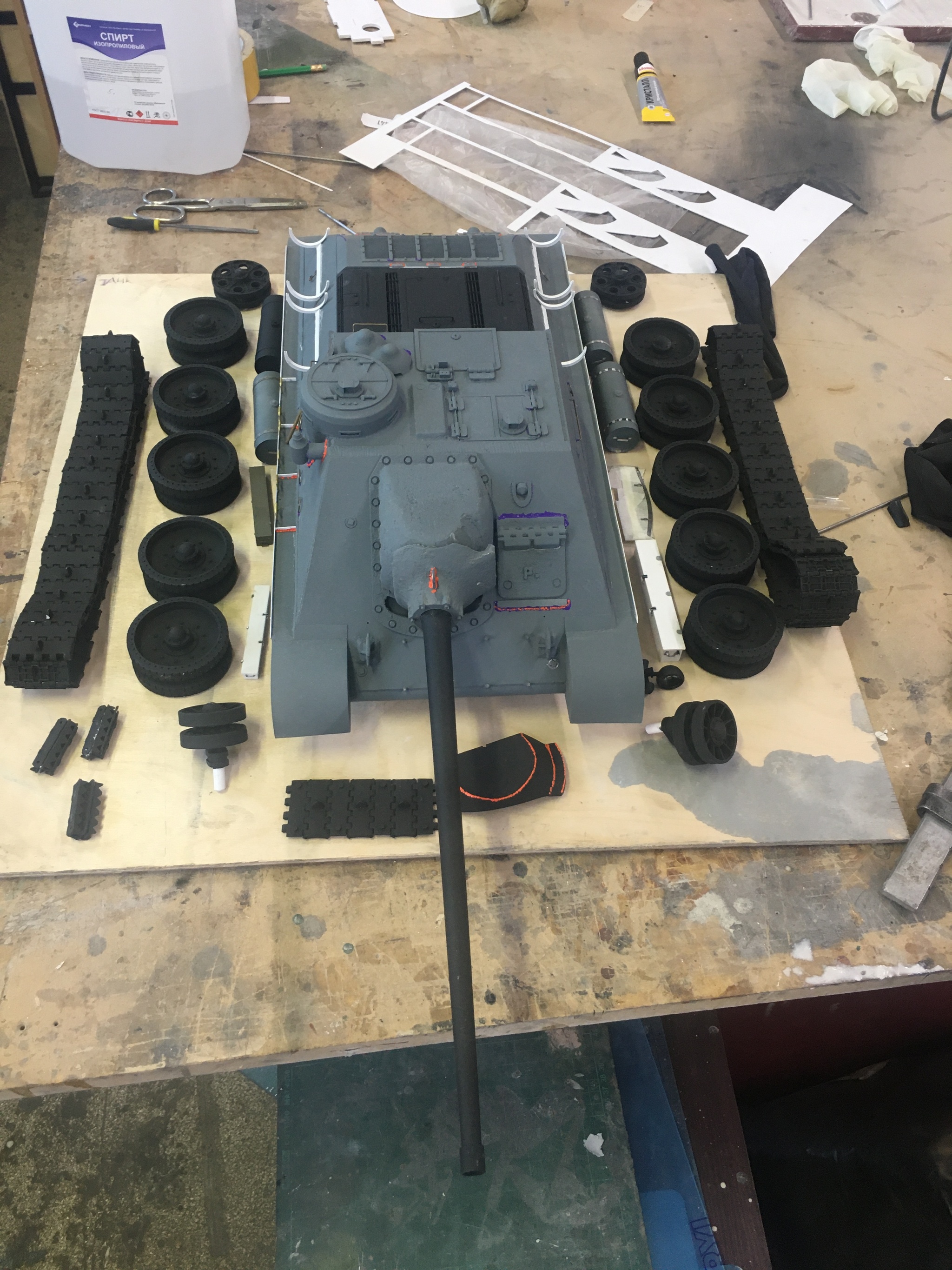

Особую проблему представляли гусеничные траки. Конечно, их можно просто склеить, но тогда натянуть гусеницы будет нелегко. Поэтому наилучшим вариантом будет изготовлении динамических гусеничных лент. для этого я просверлил отверстия в торцах каждого трака и вставил металлические пальцы. ленты получились весьма прочными, и ими можно даже слегка хлестануть))

вообще, большие макеты смотрятся намного выигрышнее, если они имеют такие мелкие детали. ели у вас на макете будут такие "Фишки", то мелкие незачеты будут незаметны. Их конечно, стоит избегать, но всего предусмотреть невозможно. поэтому такие вещи будут хорошо выглядеть. А рисунок и количество нарезов легко найти в литературе по самоходке. Ну ладно, не очень легко, но все же найти мне удалось.

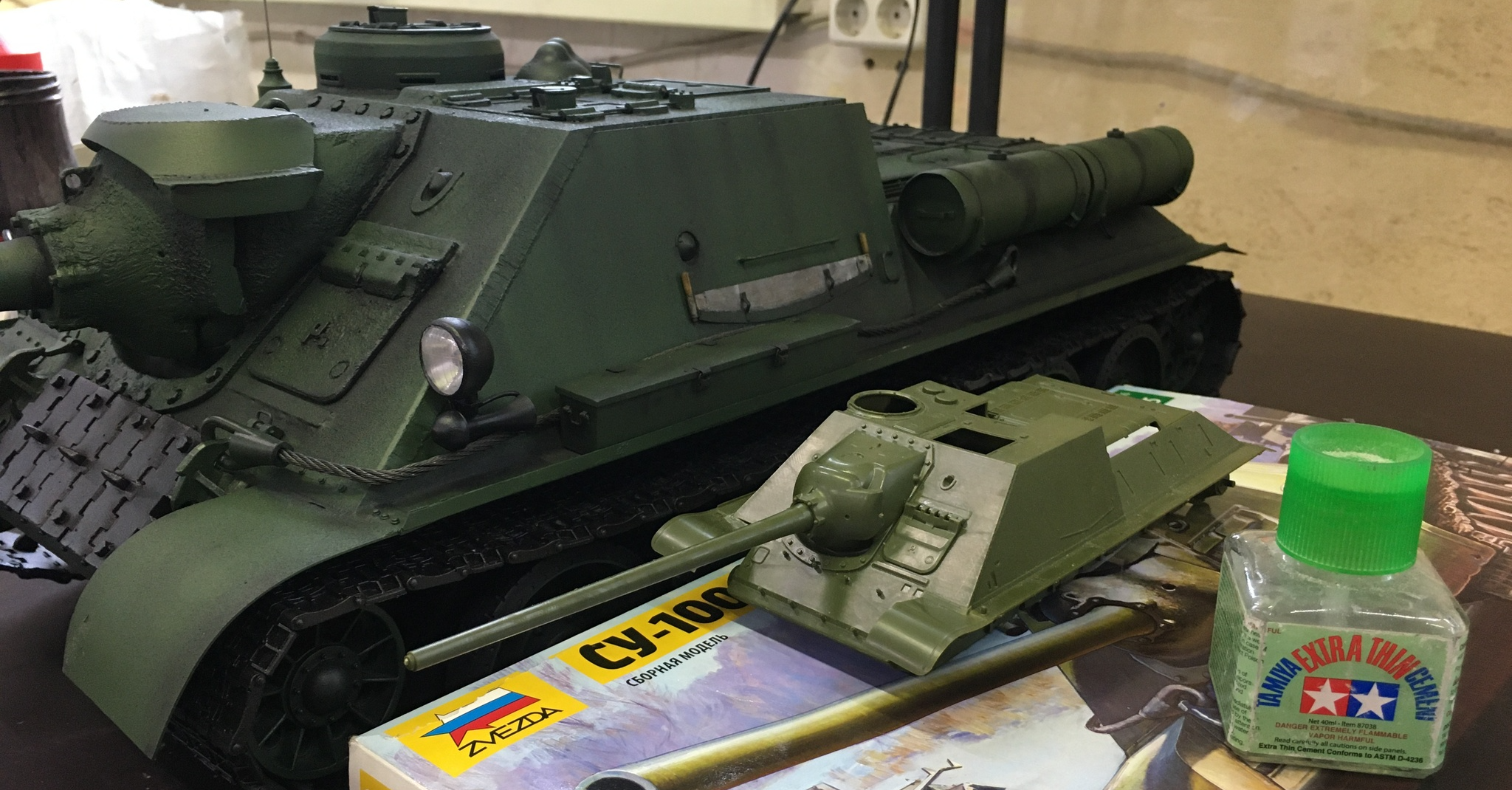

Как я уже говорил, иметь под рукой прототип - очень полезно. Собирать эту модель необязательно, даже скорее вредно - так можно контролировать мелкие детали, их форму , количество и расположение. В данном случае, я использовал самую удобную для меня - достаточно большую, бюджетную и точную модель - 1:35 от Звезды.

Модель получилась довольно увесистой - больше 10 килограмм. отправить ее заказчику было тем еще приключением. но в итоге все получилось, и макет нашел место в одном из музеев.

Надеюсь, вам понравилось. если у вас будут вопросы по отдельным технологиям - пишите, возможно я сделаю отдельный пост по мелочам при проектировании больших моделей.
