Простая каретка на подшипниках для болгарки⁠⁠

Всем доброго времени суток! Давно хотел сделать подобную штуку себе, но повода не было. А тут возникла необходимость распилить мебельный ДСП на полки. Всего 4 малые полки из двух больших.

ВИДЕО

Небольшое видео, кому интересен механизм изготовления.

Особенности конструкции

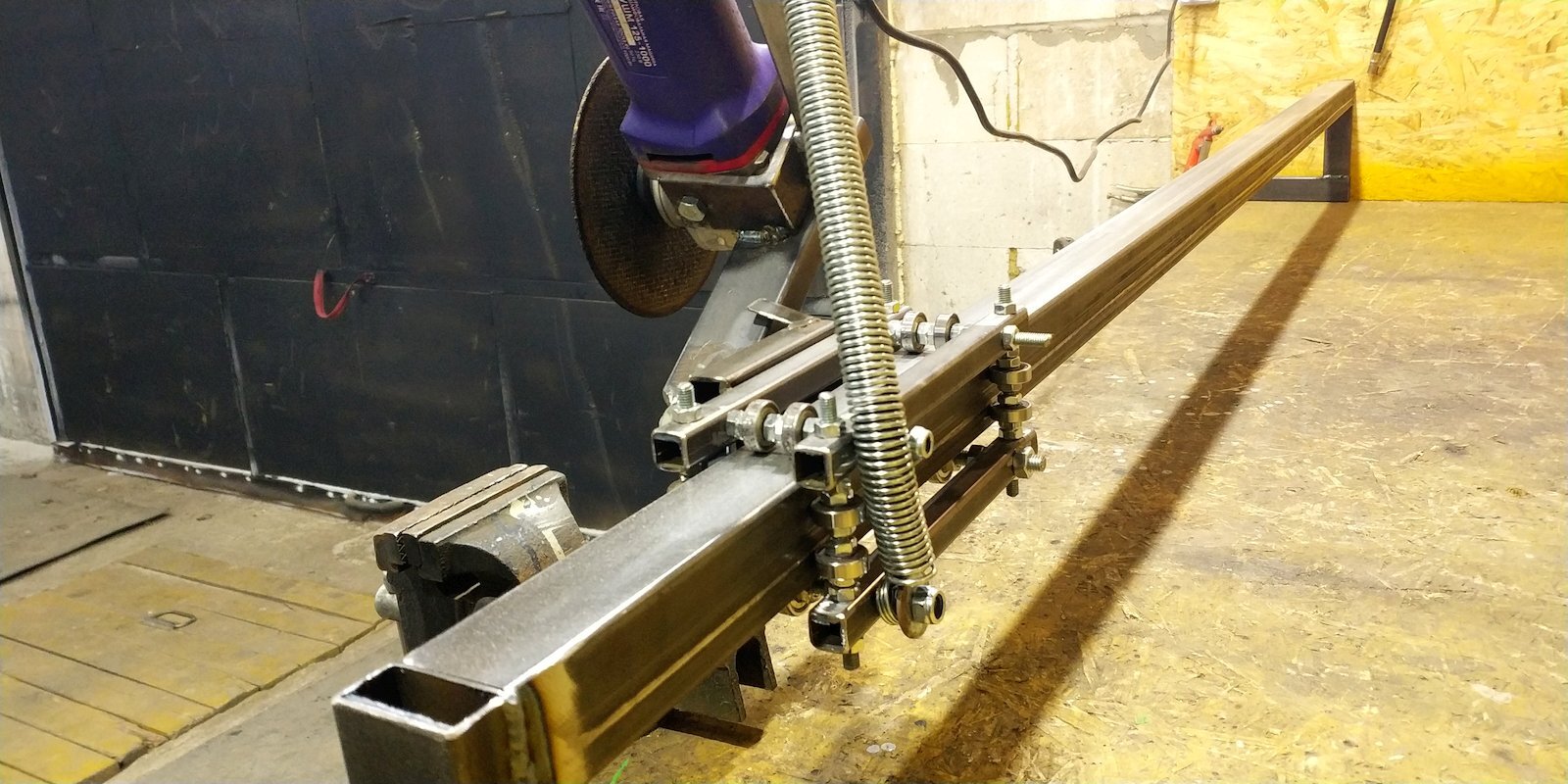

Сама каретка изготовлена из профтрубы 15х15 и шпилек М6. Длина заготовок 200мм, шпильки нарезал по 10см. Такие размеры уверенно подходят для профтрубы 40х40 и 50х50 в качестве направляющей.

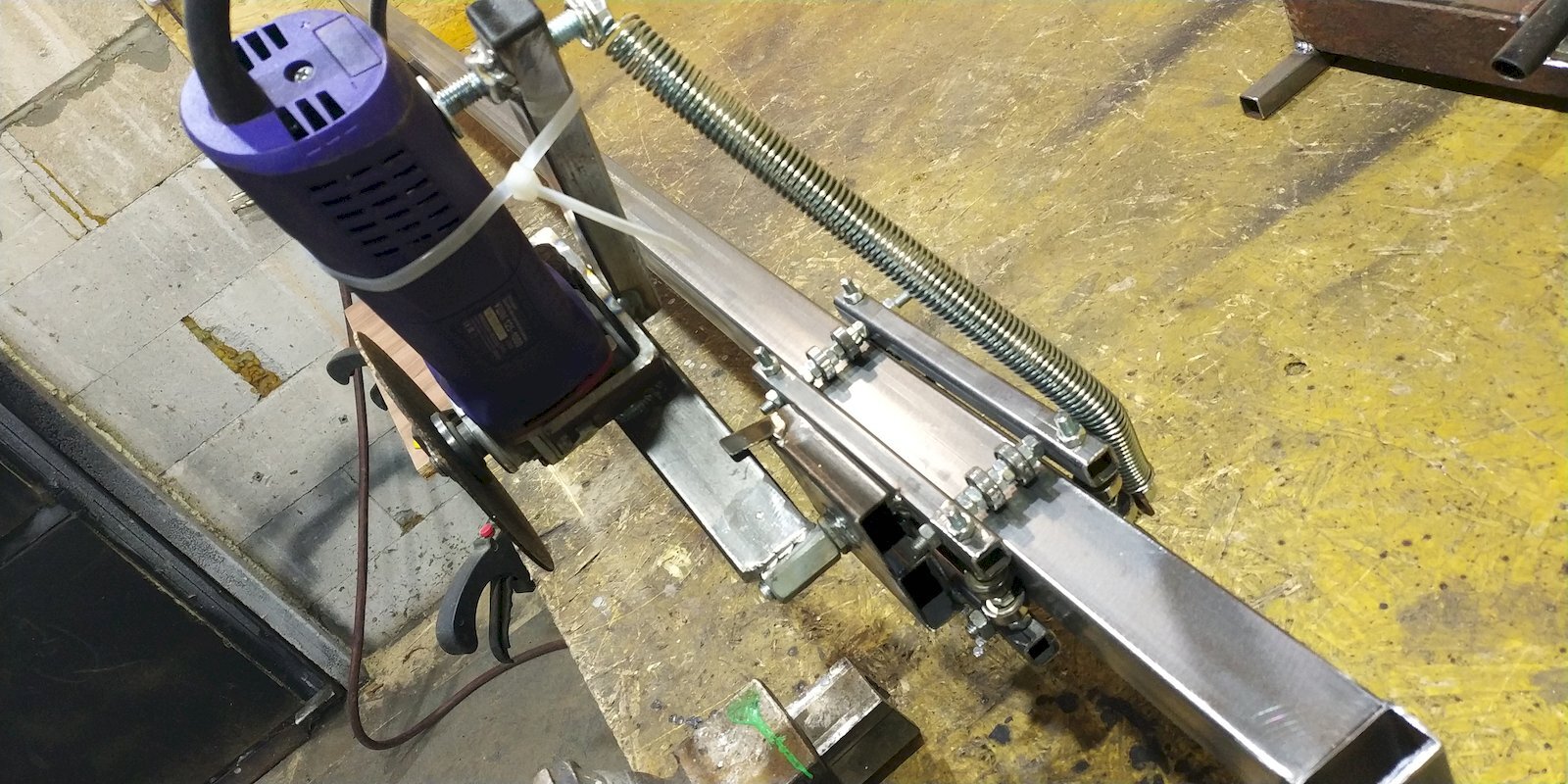

Шарнирное соединение тоже самое простое - Болт М14 + Длинная гайка. Но тут есть люфт. Нивелировал люфт с помощью пружины.

Длина направляющей - 2 метра. Но думаю, сделать разной длины для различных задач.

Планы

Мне надо было для определенной задачи, поэтому сделал "по-быстрому". Вообще шарнир надо переделать, будет подшипниковое соединение. Хотя, я и так добился "безсколочного" реза.

Также следует добавить регулируемый ограничитель глубины реза.

Ну и сделаю держатель для плазмореза.
