Продолжаю собирать из метала модель трактора С-65 в масштабе 1:43
Трактор С-65 часть II.
вот такого !
В предыдущей части я остановился на передних катках. В этой части я продолжил работу над ходовой и занялся разработкой задней ведущей звезды (катка) технологию изготовления заимствовал из настоящего (прототипа) и так поехали..

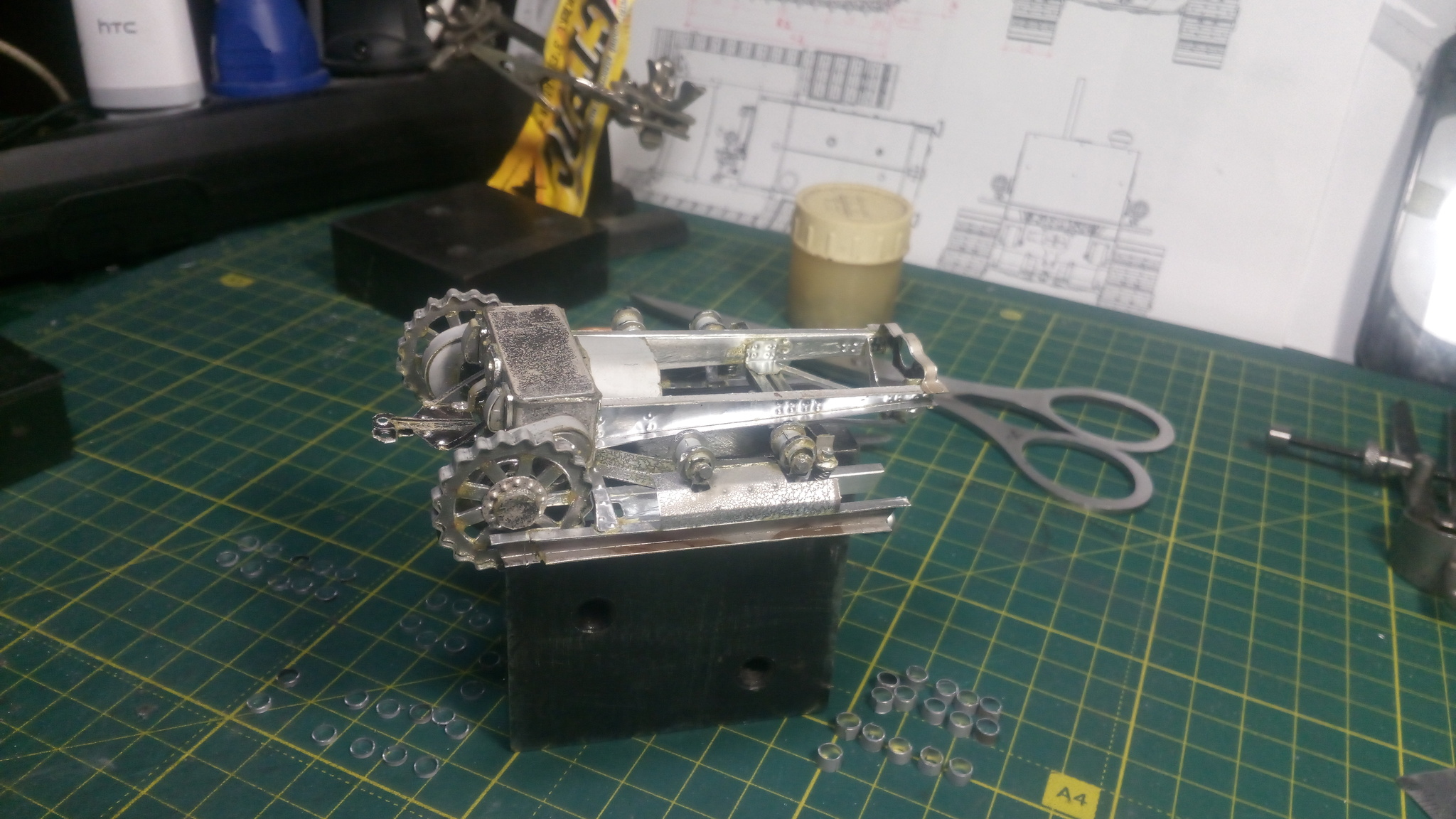

Задний ведущий каток в в процессе изготовления
Технология изготовления заключается в высечении заготовок колец, нанесение меток расположения будущих гребней, соединение заготовок в единый бутерброд и нарезания зубев. Изготовил из ленты венец повторяющий контур зубев и все соеденил в одно целое

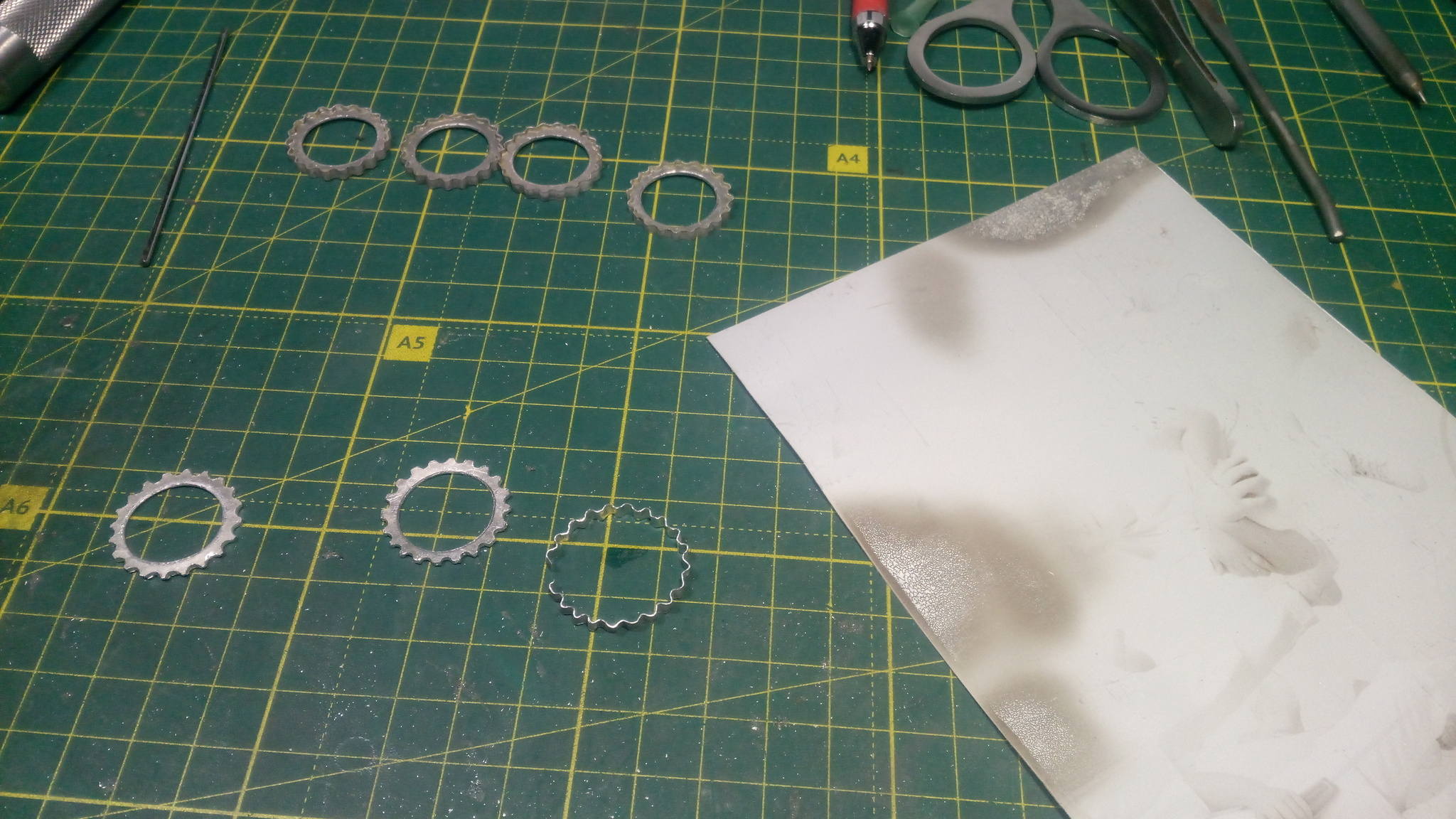

Заготовки с нарезанными гребнями и венец , осталось склеить
клею в одно детали, изготовляю остальные элементы из которых будет состоять задний каток

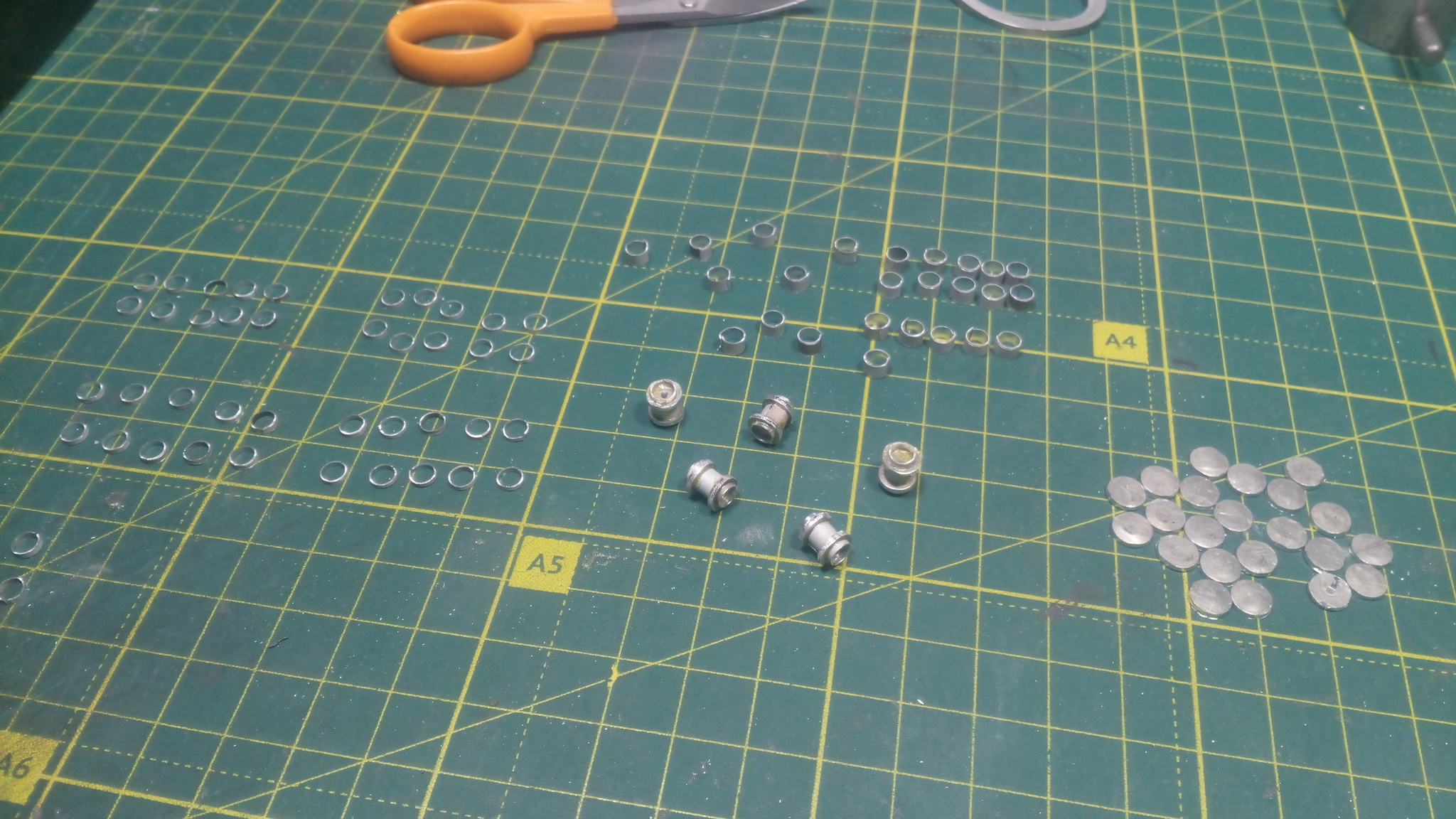

Предсобранная заготовка катка и детали из которых собираются заготовки
Таких катков венчатых мне необходимо изготовить 6 шт

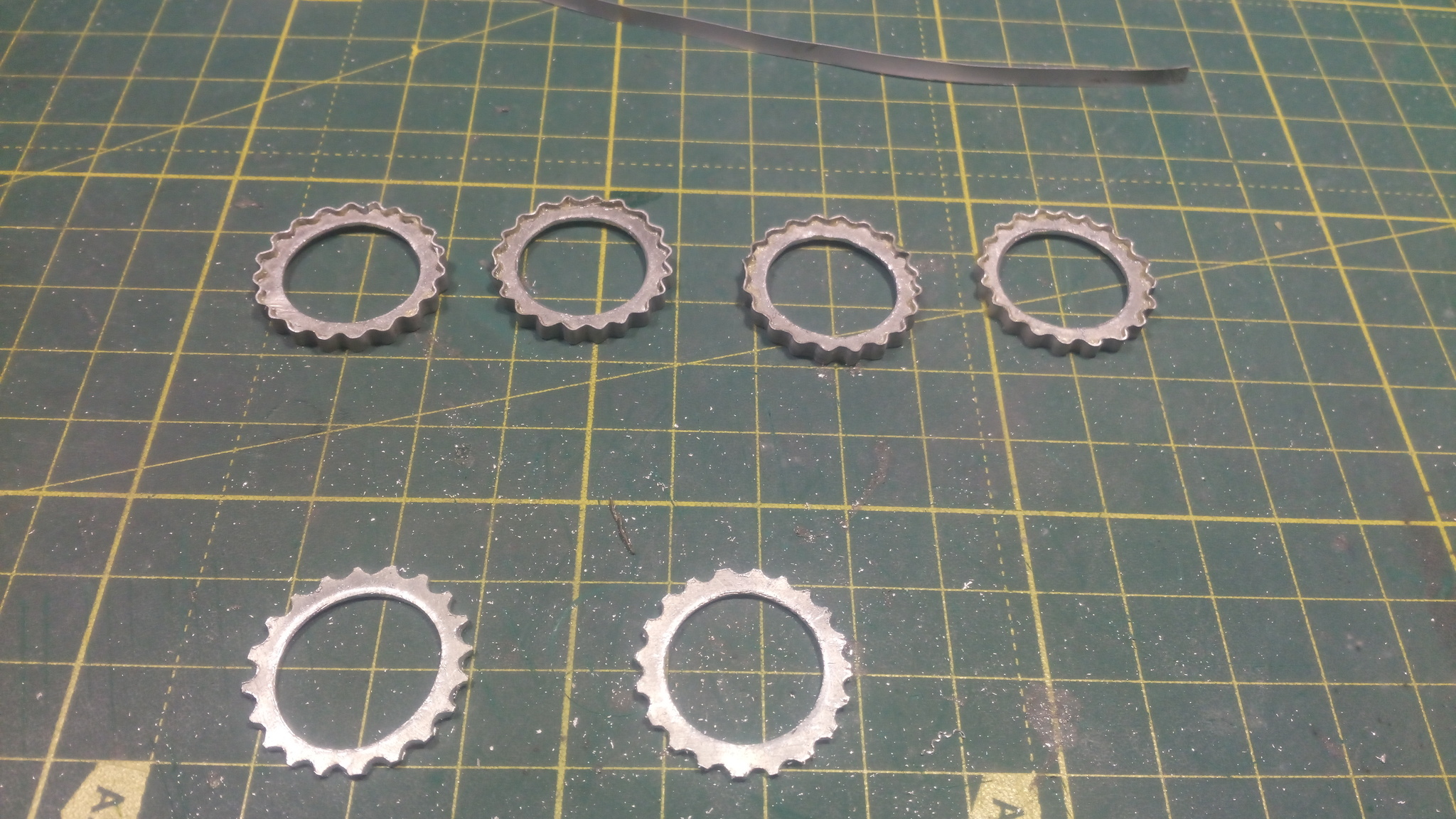

Собранные катки выглядят вот так, осталось ещё две пары
Далее приступаю к изготовлению опорных и поддерживающих катков, их на один трактор необходимо 14 шт. (10 опорных и 4 поддерживающих)

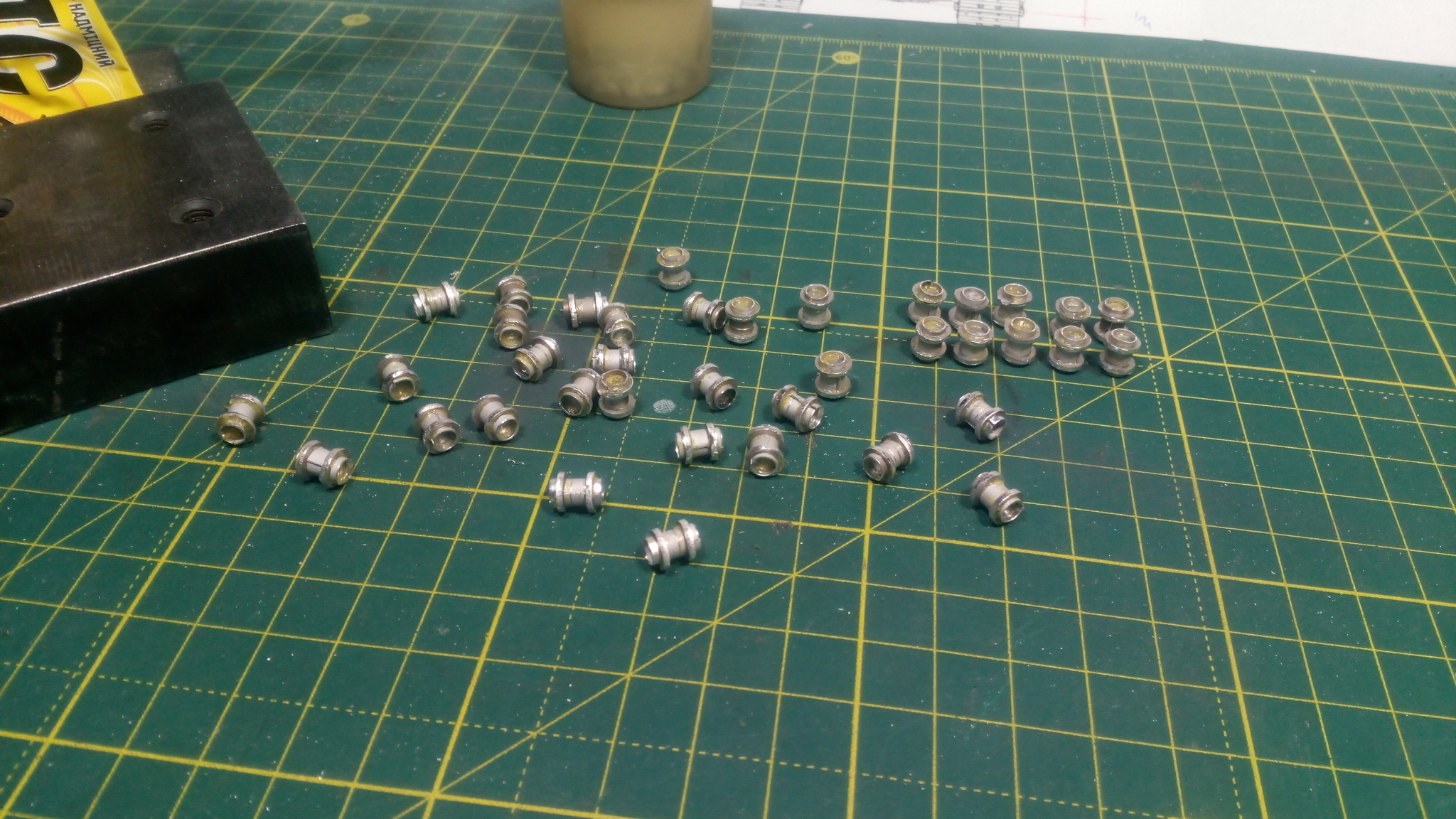

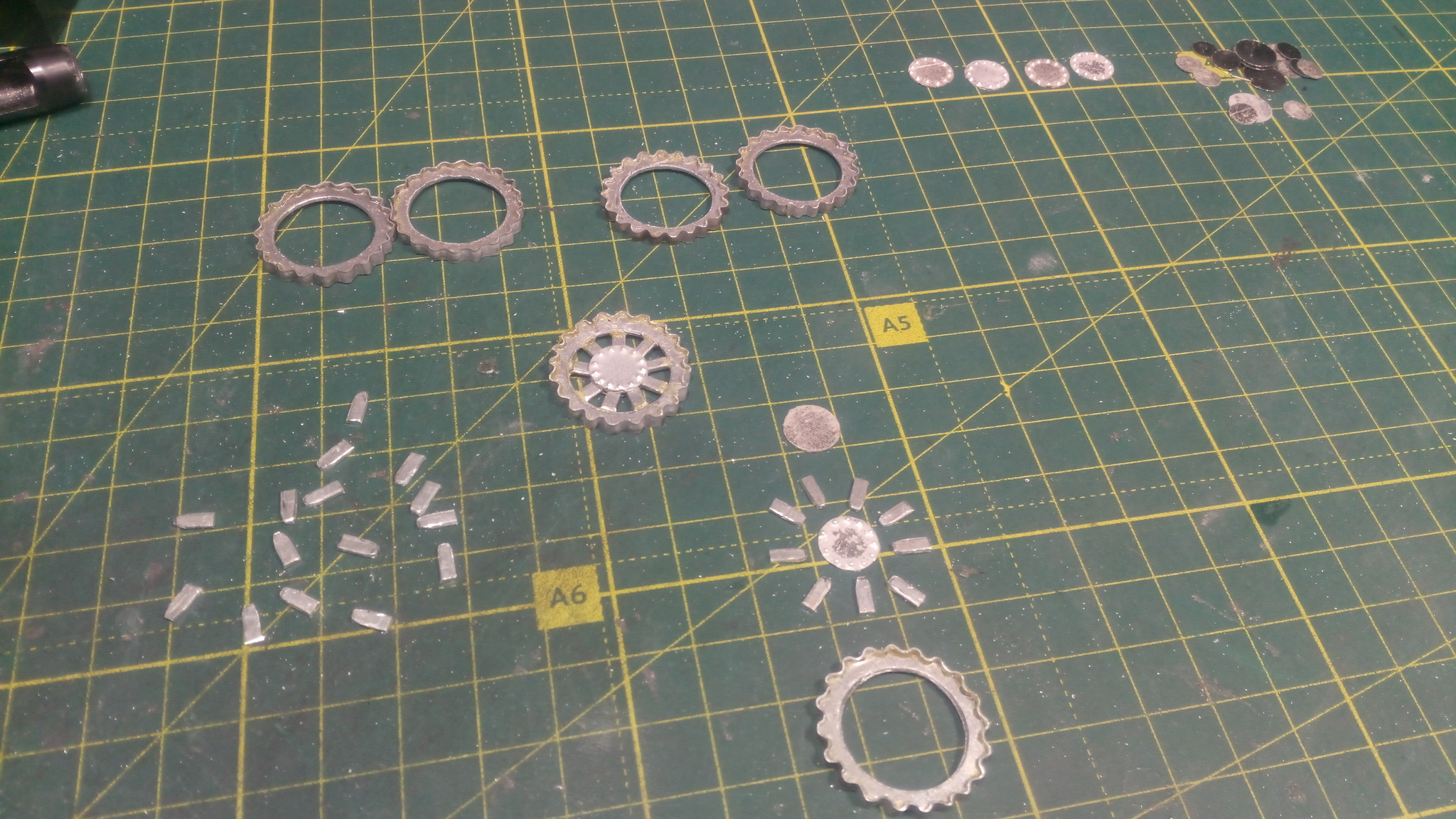

Заготовки будущих катков и несколько предсобраных для понимания каков результат !
Собрал за пару вечеров катки и принялся их устанавливать на свои места.

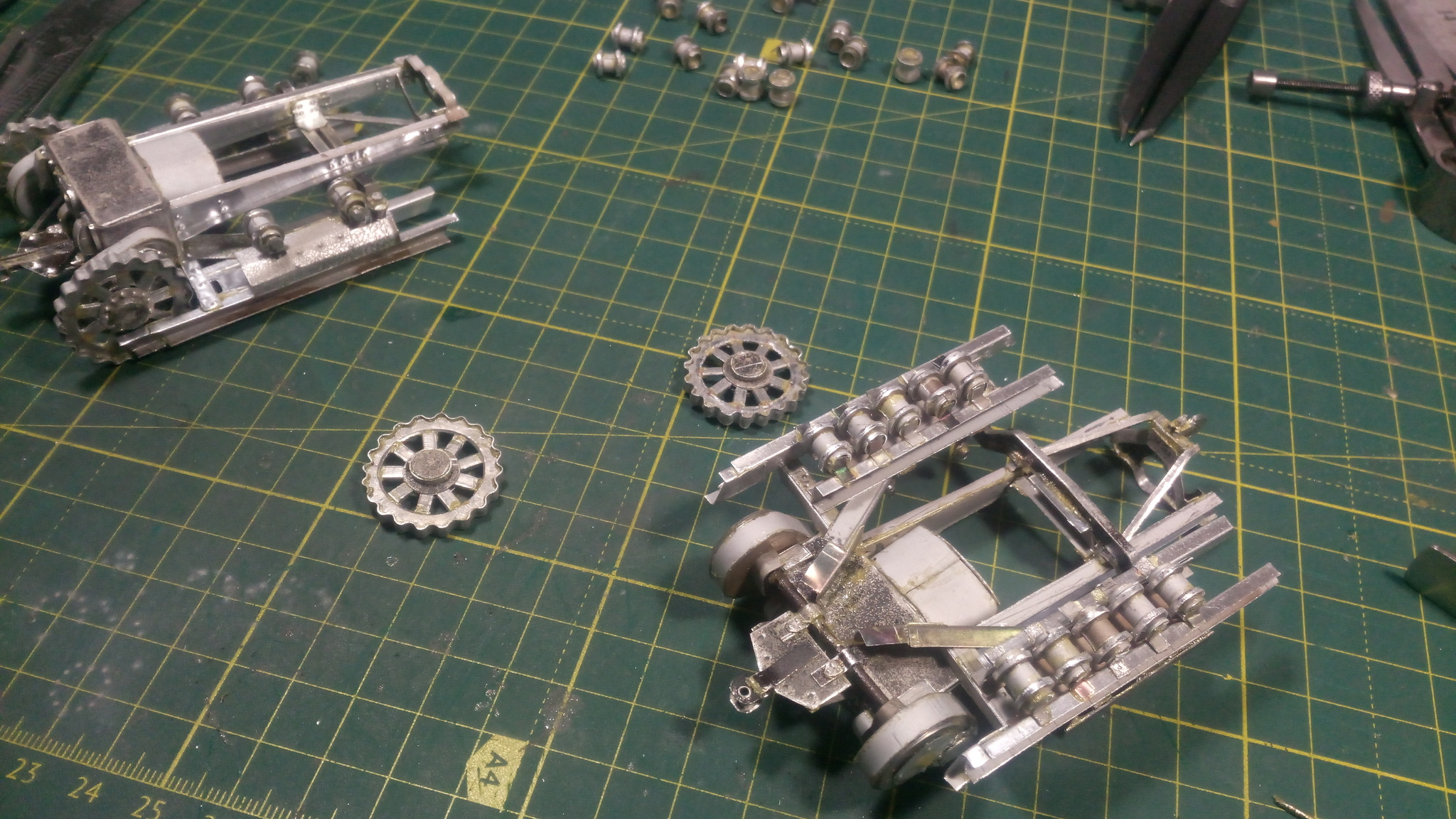

Сначала поддерживающие и задние катки

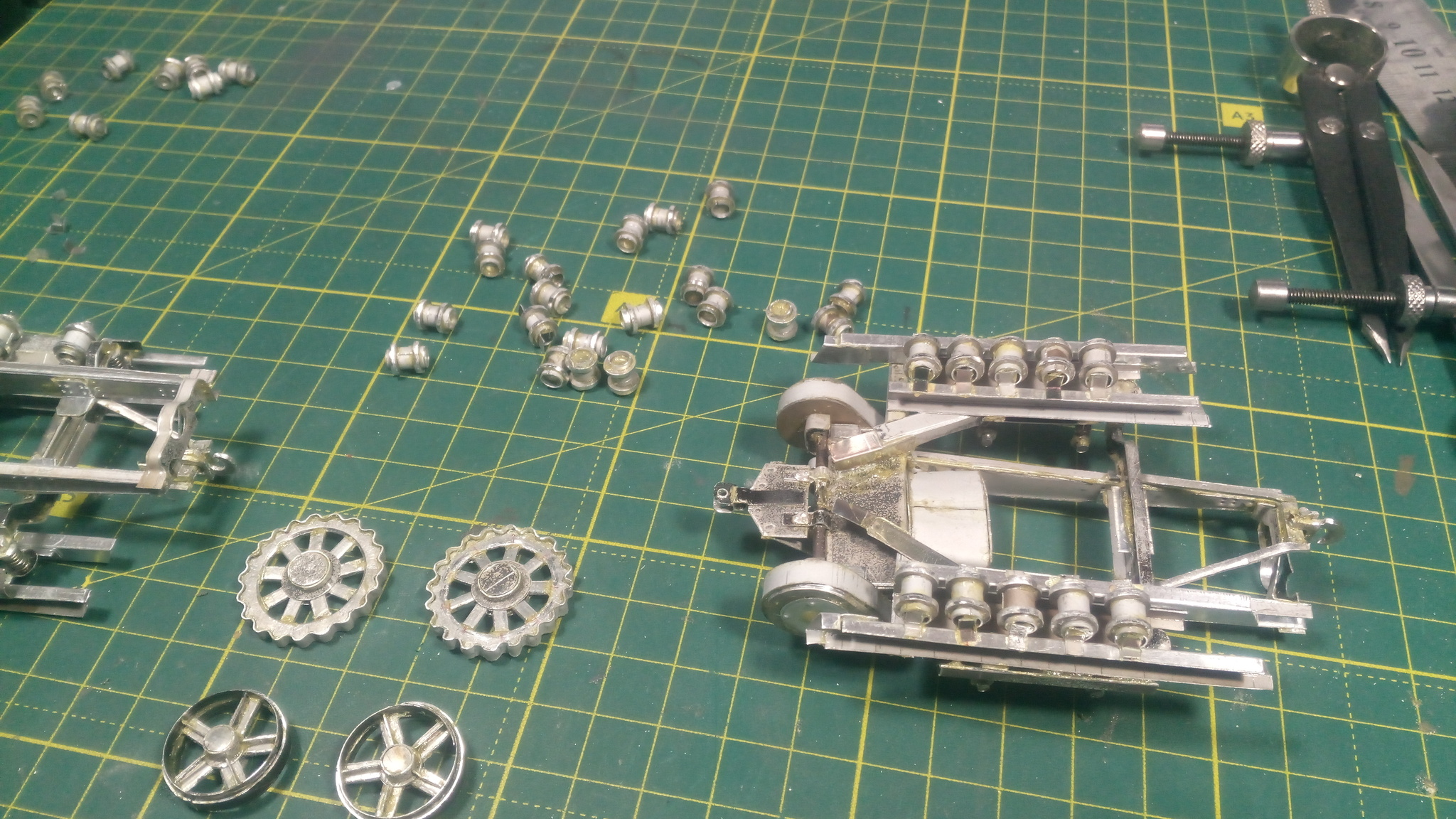

Предварительно закрепил на свои места
Дальше дело за опорными катками
Определил местоположение первого опорного катка и расстояния между остальными опорными катками и принялся крепить их на свои места
Вид снизу с предварительно установленными опорными катками
Креплю катки на свои места на остальные рамы
Так выглядят рамы с предварительно закрепленными катками.
Далее я изготовлю узлы фиксации задних, передних и опорных катков установлю нижние экраны опорных катков на свои места ( заготовки экранов уже нанесены на метал осталось вырезать, изготовить в них технологические отверстия и предать им их рабочий вид )

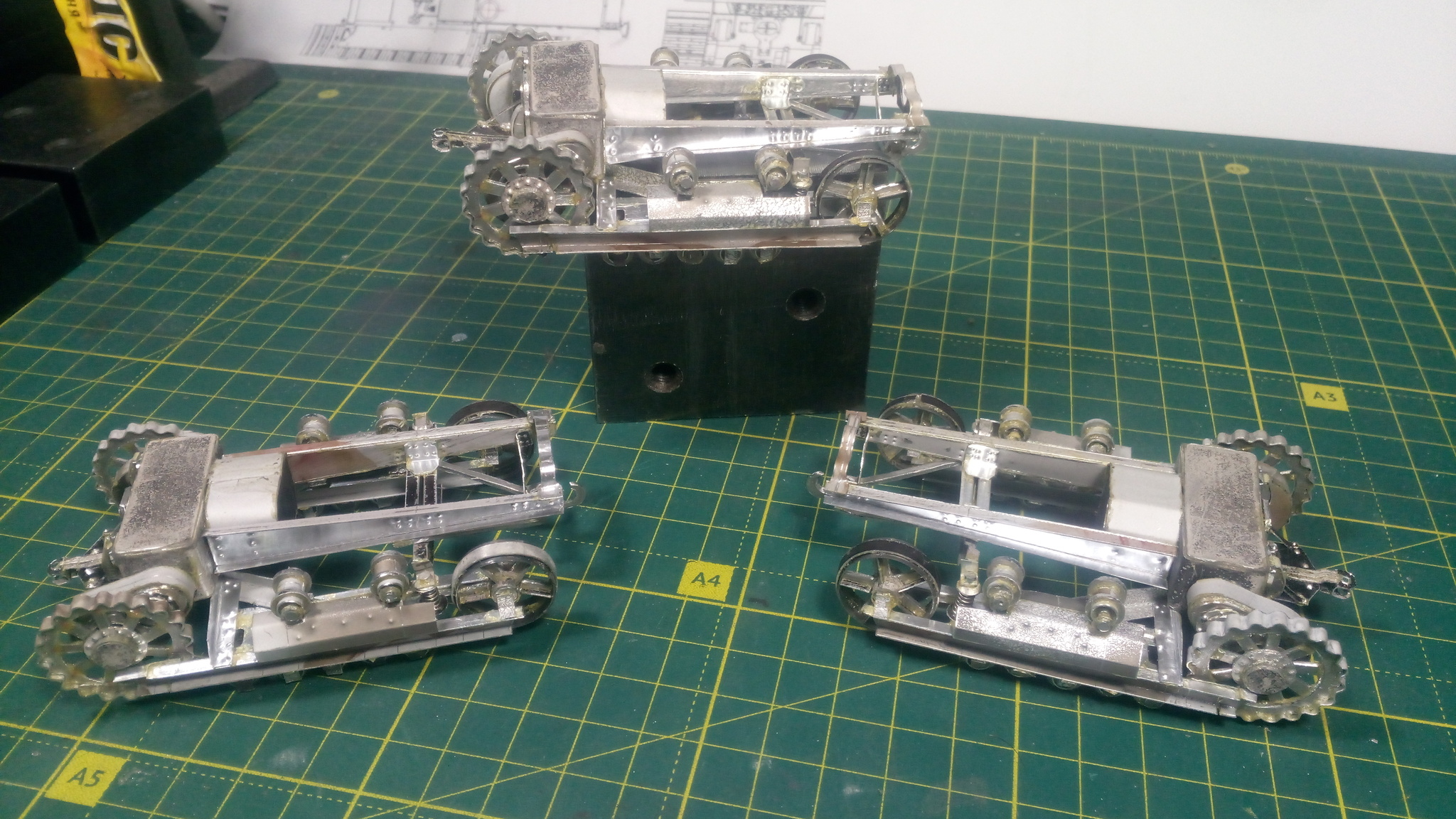

Вид с другого ракурса , рамы начинают обретать вид будущих тракторов
Вот так выглядит заготовка с которой предстоит ещё работать!
на этом пока все, продолжаю работу над тракторами, как продвинуть выставлю очередной пост.
Всем пока !
Эт я когда у меня не ладится процесс )))
Продолжение следует...
