Почему китайские цапы не звучат?⁠⁠

Вот кстати, сейчас копаюсь с одной схемой и вот типичный DAC - обратите внимание на подключение цифровходов.
Вы пишите, что у вас разные платы звучат одинаково плохо.
Может и на адаптер стоит обратить внимание. RC конечно навешивать - скорее сломать что то можно, но к примеру показать нам фото кабеля. Сам кабель пропустить через феррит. Ну такие - обычные меры для таких штук
Выше в комментах там список причин приведён - реально много что может быть.

Вот его разбирали, и с ним сравнивали звук.

а....упс.... подумал сначала, что речь о таком же чипе но на другой плате

Какие команды давать, и где их взять? Я пытался изучить даташит, но почти ничего не понял

Ну с нуля может и не стоит въезжать сразу, тем более для такого - не самого топового чипа, тем более скорее всего, что и настройки ничего не дадут.
Но вкратце - куча вот этих ADC, DAC, всякие темброблоки аналоговые и цифровые, переключатели и тд, в общем куча того что ставили в аппараты от 20 до 10 лет назад когда была полурассыпуха . управляются по SPI (совсем старые и простые) или по I2C.
Простой последовательный интерфейс. С линией данных тактируемой линией CLK.
Этот чип управляется по i2c, а этой шины дофига где, в компе можно до десятка найти, почти все правда будут внутри чипов. Но есть и снаружи - например с видюхи до монитора (старый VGA, наверное DVI*) - по нему получает имя моника  в т.ч.
Обычно используют МК или специальный адаптер за пару $2 с али. Но для экспериментов можно подцепиться к любой шине, лишь бы было тоже напряжение 1.8/3.3/5V. Т.к. на шине может быть только один мастер(на самом деле нет), то можно вешать кучу дополнительных девайсов, лишь бы у них не пересекались адреса(иногда часть адреса можно менять внешними пинами).

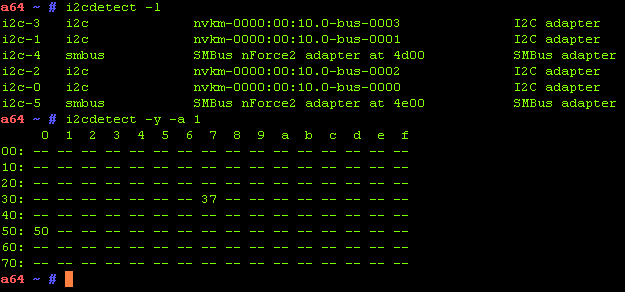

На скриншоте "типичный" линукс с установленным пакетом i2c-tools, смотрим какие шины и девайсы с какими адресами откликаются. Каждый адрес обычно соответствует неск типов устройств, ваш DAC 0x90,92 (чтение/запись).
Ну и дальше команды cmd i2cget, i2cset, i2cdump (для EEPROM например).
Лень расписывать, но там всё не сложно и в массе случаев можно по одному регистру за раз что-то делать. Сейчас пишу и вспомнаю, что пробовал как рыбу юзать i2cset на linux, но что-то там были ограничения конкретного железа или просто не разобрался.
Но в любом случае, примеров на МК и готовых решений - огромное количество.
И повторюсь - для этого DAC есть свой софт, (ссыль в даташите)
#i2c, #i2c-tools

Тогда учиться, учиться и еще раз учиться. Схемотехнике и разводке плат с оптимальной топологией. Все китайские поделия суть есть клоны демо-плат, которые лишь показывают работоспособность чипа и не более того. На чипы ESS как правило документация поставляется после уплаты значительных сумм денег. И та изобилует ошибками. Ожидать, что законченное изделие со стоимостью на Алике в районе 1000 рублей будет еще и звучать - как минимум глупо.

Без осциллографа фиг че сделаешь. На нем только можно увидеть какое г прет с компа. И питать все отдельно цифра и аналог от одного источника такое себе. На ОУ питание только двухполярное.

Да, я сейчас глянул на схему -- сделать предложенное мной будет не так уж и просто... Но можно, например, генерировать нужные данные с малинки по i2s, или хотя бы подготовить и воспроизводить файлы с чистыми частотами на ПК.

Он был выброшен, и звук с цапа идет на внешний ушной усилитель. Звук плохой уже в цапе.

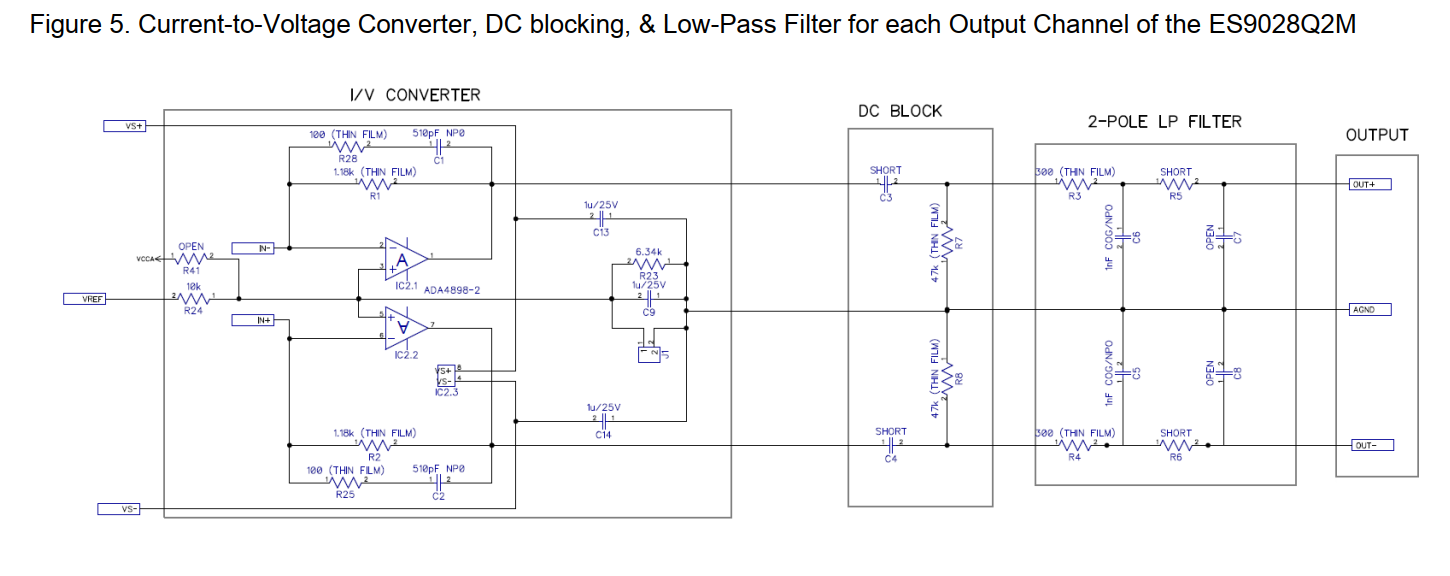

А идет как, балансом? И там токовый выход, для ES9028 в даташите рекомендуют такое включение как на картинке. У 9038 вых.сопротивление в 2 раза больше, соотв резисторы в ООС надо поменять.
По идее можно было бы высокоомные наушники напрямую воткнуть в дифф выход для проверки.
И у меня как то был артефакт, который конечно перетягивать на этот ЦАП не стоит - имп. вч помеха с ЦАП с длинных дорожек кого-то там гасила по схеме рядом....

Может ли быть сам чип не оригинальный, или отбраковка? Меня на эту мысль наводит цена чипа, который на маусере стоит немного дешевле, чем вся китайская плата целиком.

Дык поменяй местами и узнаешь

Причин плохого звука - вагон:

- отстутствие гальваноразвязки от компа (вся грязь с компа на ЦАПе) - можно реализовать на Adum1400 (или 1401 если с обратной синхронизацией), ну и аналогов их есть вагон

- тактирование ЦАПа от amanero (тем более если это клон аманеры, то генераторы там совсем простые, на оригинале хорошие), а не наоборот (т.е. обратная синхронизация, и тоже через гальваноразвяку)

- на такой плате в принципе невозможно достичь заявленных параметров - ужасная разводка, нет раздельных питаний цифры и аналога

- ОУ 5532 - ни о каком нормальном звуке речи не может быть

- судя по всему, есть разделительные электролиты по сигналу

- керамика в обвязке наверняка не только NP0, а значит куча разных спецэффектов от нее

Ну и оригинальность микрухи в китайских поделках тоже под вопросом, может как с большинством 5102, которые перемаркированные 5100

Все по тому, что ты знаешь, что он китайский, а заплатил бы за него в 10 раз больше, пищал бы от восторга, как все аудиофилы.

А я то думал, что эти фильтры убирают какие-то помехи, слышимые ухом.

Не, это после DAC должны быть, в даташите это сделано RC цепью в ООС и далее пассивный фильтр на RC цепочке.
Должен быть, хотя бы пассивный. А так у вас на ушной усь могут вполне проникать вч артефакты от работы DAC.
#comment_207470927

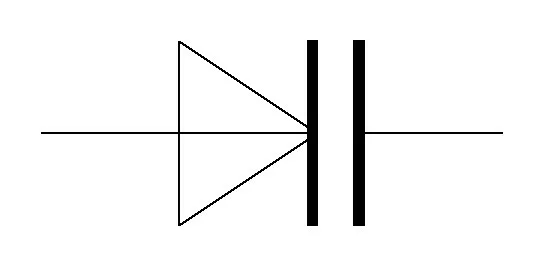

Больше скажу, во всех устройствах, работающих на высоких частотах по радиосвязи, конденсатором, который собственно и меняет частоту резонанса фильтра — служит диод. Можешь почитать, что такое варикап.

Фильтры тоже очень разные бывают, многое зависит от типа (Баттерворта, Саллена-Ки, Чебышева), выбранных номиналов, частоты среза. Они по-разному крутят АЧХ и ФЧХ, и все это тоже слышно в той или иной степени.

Там где они по схеме годятся — ничем. В целом — плохи тем, что имеют ёмкость, и на низковольтных схемах их ёмкость оказывается просто адски шумящей. Грубо говоря, сквозь них тупо проходит переменный ток в пределах их ёмкости.

Ёмкость шоток ниже существенно. Есть диоды с очень низкими емкостями, для солнечной энергетики в частности. Дорогие, разумеется, но там мощные.

Так что на низковольтном оборудовании стараются всё что только можно делать из полевых транзисторов. У них ёмкость на затворе, но не на прямом канале. И хотя там тоже есть, но это небо и земля по сравнению с ёмкостью диодов. К тому же полевики весьма миниатюрны, читай с низкой ёмкостью. Но так же легко они и пробиваются, даже статикой. Потому в схемах питания всё же диоды выходят дешевле, особенно мощных.

Весьма нередкая комбинация полевых ключей с защитными диодами на том же кристалле. Я бы даже сказал что это классика. В основном, качественное мощное питание до 100Вт делают на них, вероятно можно и больше.

На выходе аудио это всё часто вообще не проблема, там хороший размах и по напряжениям, и по тока. Но вот в микрофонных трактах — любая паразитная ёмкость превращает систему в генератор шума, создавая весьма неиллюзорные резонансы. Потому, львиная доля китайских аудиокарт — просто куски говна сточки зрения звукозаписи.

То  есть выброшен фильтр низких частот? Оригинальное решение...

Насчет МК, уламываю знакомого выпаять его, слить оттуда прошивку и залить на китайца. Но он не ведется, там цап под 1500 баксов)

Не уверен, что правильно понял какой и где цап за 1500) но конкретно на этой плате - всего несколько, ~десяток может регистров которые реально настраиваются.
И всё это можно вообще просто из командной строки малинки например напихать подключившись по i2c. Чисто для теста. Или посмотреть внимательнее даташит, что там по умолчанию и может вообще достаточно RST кинуть и не дать ничему залиться с китайского МК. Но что то у меня чувство, что дело там в другом.
У нас кстати ADAU китайские с подозрением на шум пришли, ну т.е. они шумели и что-то я перепаивал, но забыл уже :) может не до конца ещё следствие закончилось. А вот ОУ к ним в качестве выходного фильтра были с али оч паршивые. По току потребления от даташита отличались и шумели как не в себя. Причем два разных поставщика и оба разные, но хреновые.

Насчет МК, уламываю знакомого выпаять его, слить оттуда прошивку и залить на китайца. Но он не ведется, там цап под 1500 баксов)

Не уверен, что правильно понял какой и где цап за 1500) но конкретно на этой плате - всего несколько, ~десяток может регистров которые реально настраиваются.
И всё это можно вообще просто из командной строки малинки например напихать подключившись по i2c. Чисто для теста. Или посмотреть внимательнее даташит, что там по умолчанию и может вообще достаточно RST кинуть и не дать ничему залиться с китайского МК. Но что то у меня чувство, что дело там в другом.
У нас кстати ADAU китайские с подозрением на шум пришли, ну т.е. они шумели и что-то я перепаивал, но забыл уже :) может не до конца ещё следствие закончилось. А вот ОУ к ним в качестве выходного фильтра были с али оч паршивые. По току потребления от даташита отличались и шумели как не в себя. Причем два разных поставщика и оба разные, но хреновые.

Помехи от компа бывает по-разному проявляются - бывает даже слышно изменение нагрузки на проц в виде посвистывания, щелчков и т.д., бывает вроде и не слышно, а осциллографом ткнешь - а по земле шум в несколько десятков мВ, и пока не разорвешь земли - не пропадает. На мой взгляд - развязка мастхэв, тем более это не сильно дорого.

А вот про ОУ - здесь в указанной схеме совсем плохо. По напряжению непонятно - используется двуполярное или однополярное напряжение, если однополярное +15 В, для NE5532 это маловато, сама 5532 - довольно отстойный ОУ, плюс на выходе ОУ разделительные электролиты (как раз на случай использования однополярного питания), которые влияют на звук. А вот напрямую тыкать выход ЦАПа не стоит, его легко спалить, плюс все равно нужно дифференциальные пары сложить и пофильтровать

Как бы тебе сказать, ЦАП — это вообще одна из самых примитивнейших деталей схемы. Если не сказать самая примитивная. Так что смотри аналоговую часть. Если только этот ЦАП не имеет своего процессора эффектов, то есть уже совсем даже не ЦАПом является.

А вот что тебе НЕ ТАК звучит — попробуй выяснить по приборам, может ты фазу не там развернул. Вангую: вместо дорогих дешёвых же! операционных усилителей впаяли полнейшее фуфло с левой маркировкой.

Ты ещё диоды посмотри. Эти пидарасики умеют вместо шотки впаять кремниевые диоды, и потом удивляться откуда в схеме конденсатор. Но это больше на микрофонных трактах такой пиздец попадается.

В общем, неси это счастье людям на осциллограф, они тебя прямо мордочкой тыкнут, откуда ноги растут.

А нормальных устройств — смотри схемы обвязки.

ЗЫ. Возьми пирометр или даже термопару. Посмотри, не греется ли чего. Особенно выше 100°, потому что китаёзы зажопили поставить деталь на нужный номинал и/или радиатор.

Провода. Ты забыл провода из бескислородной меди, без них ни хера не выйдет

Начинай с ОУ - это говно. нужно менять, можно менять почитав форумы на другой, и смотреть обвязку, это даст самый прирост. но.... до нормального уровня не дотянет. не просто так нормальные цапы денег стоят

Прочитал. Нифига не понял. Но глаз выделил "нормальные фирмы пилят отлично звучащие устройства на этих чипах" - и сразу 2 вопроса: а чипы точно такие? и - Почему тогда не поискать схему отлично звучащего устройства и уже от нее начать танцевать, а не от схемы китайской поделки?

Попробуйте проверить частоты, выдаваемые ЦАПом. Он 32-х разрядный, подавайте на вход значения от 0, 1, 2, 4... до 2^31, и смотрите выход осликом, если он с отбраковки, то, с большой долей вероятности, некоторые разряды будут нерабочие, отсюда и плохой звук.

Поэтому сначала покупают за дорого референц плату с заведомо родным чипом и нормальной разводкой. Или если есть опыт, то копают - но многих вопросов тут бы не было.
Кроме вопросов про DAC бросается в глаза выходной усь. Преобразование с баланса довольно грубо сделано в лоб. Также этот каскад должен работать фильтром, что мне кажется на этом ОУ в данном месте - не очень. Но главное ещё раз повторюсь - DAC, ну и питание осциллом глянуть что там в реале. Остальное уже всё менее существенно.
Ну и безумно увеличивать кондёры смысла не имеет.

Внутри чипа довольно много настроек, загружаемые фильтры, коррекция TDH, компенсация 2.3 гармоник, - интересно что туда MK заливает (по дефолту выключено). И ещё какие то не очень знакомые фильтры. Там кстати предлагается софт, хз конечно через что он работает, но может и хватит i2c адаптера за пару долларов, можно покрутить всяко разное.
