Изготовление нормальной антенны для программатора CarProg⁠⁠

Про CarProg написано много, и про доработки и про согласование антенны. Если про доработки все на 100% расписано и показано то вот про антенны не до конца, точнее ни кто еще нормально не оформил ее, может кто и оформил но я не встречал.

Обычно в описаниях по доработке антенны даны рекомендации заменить конденсаторы и резистор, то есть попытка согласовать штатную антенну. И если не выходит то начать подбирать конденсаторы (тот еще геморрой). Конечно в принципе это все верно, но! Не гарантирует нормальный результат и отнимает много времени. Почему? Да все очень просто, родная антенна, идущая в комплекте с прибором, полная дрянь (параметры, индуктивность, исполнение).

Поначалу я тоже попробовал по быстрому ее согласовать, но потратив час и замерив ее, понял что нормальной и стабильной работы не добиться, хотя как то работала :-)

Решил не страдать фигней и сделать нормальную антенну, тем более это реально легко. Показываю как я это сделал.

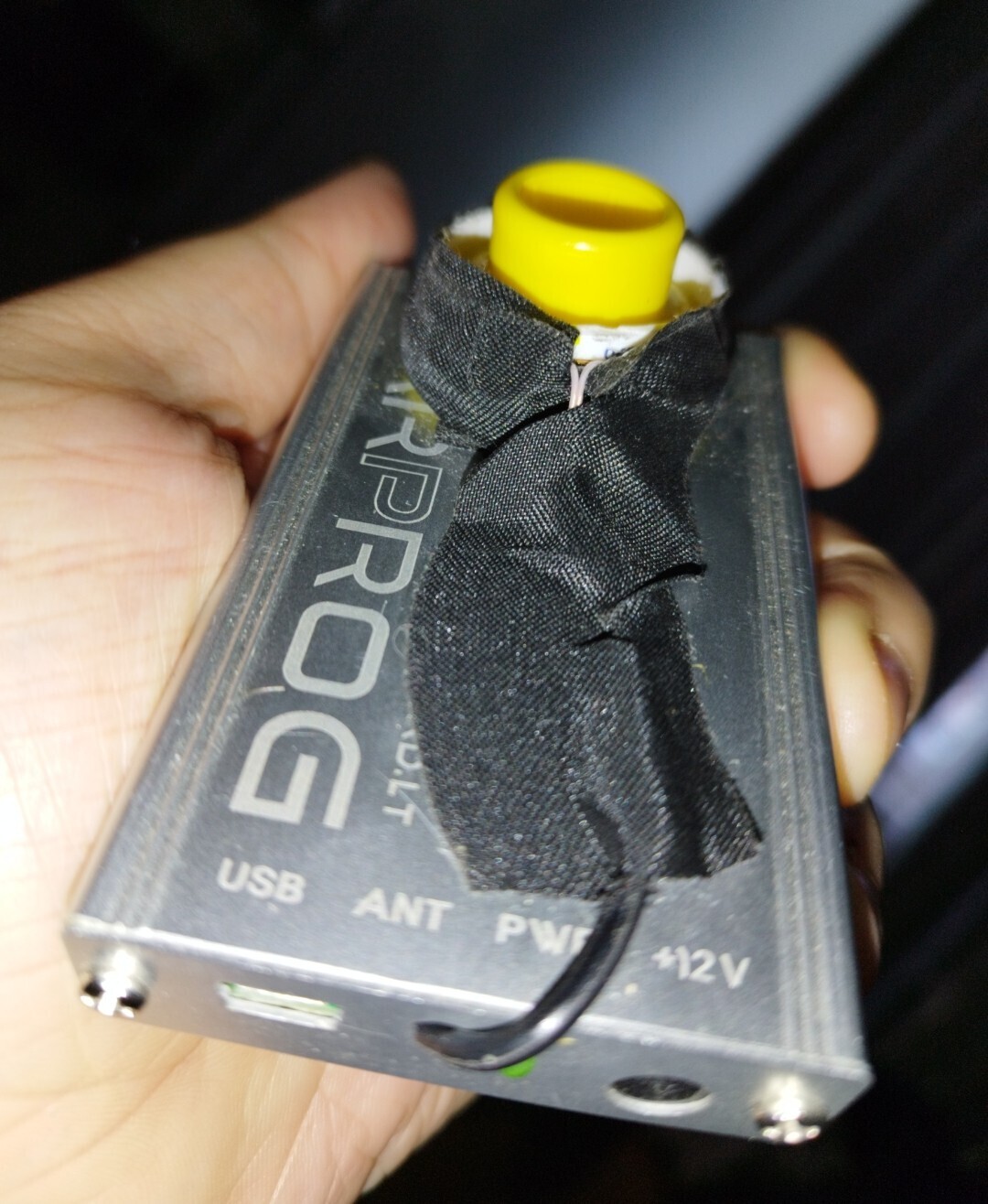

Вот фото родной антенны, фото из инета дернул. С виду вроде ничего но дрянь :-)

Немного теории:

Антенна в CarProg нужна для того что бы читать и писать проверять колбы иммобилазейзера, старенькие конечно :-) Ну да вы все это и так знаете :-)

В комплекте с CarProg идет очень плохая антенна, она практически ни у кого не работает нормально, так как не настроена и не согласованна с микросхемами чтения-записи (приемопередатчиками) HTRC110 и TMS3705. HTRC110 отвечает за транспондеры работающие на частоте 125 кГц а TMS3705 частоты 123-134кГц (123кГц старшие биты, 134кГц младшие биты). HTRC110 это все возможный VAG и не только, TMS3705 это GM, Mitsubishi, Opel, Renault, Honda, Peugeot, Suzuki. Меня в первую очередь интересует VAG.

Для начала надо сделать удобный корпус антенны, я его банально напечатал, хотя можно сделать как угодно.

Начертил и распечатал. Вот файлы, если кому нужно, стлка и исходник, если захотите под себя отредактировать www.sizov.org/files/3d/antkorp.rar Я вот такой захотел сделать. Есть прорези и под ключи всевозможные и под отдельные колбы, удобно вышло.

Печатаем, корпус готов.  Все таки удобная вещь, 3D принтер, в хозяйстве :-)

Теперь приступим не посредственно к изготовлению антенны.

Для начала откроем даташит на микросхему HTRC110 и посмотрим какая должна быть антенна, под какие частоты, какая индуктивность, какое сопротивление. Так же посмотрим рекомендованную схему включения.

Видим что нам нужна низкоомная антенна на 125мГц с мизерной индуктивностью. Конкретно заморачиваться не стоит, так как антенна будет на столе, вокруг нее не будет металла, расстояние до колбы не большое. Более подробно читайте в даташите, все расписано подробно, что б вам не искать вот оба даташита и на HTRC110 и на TMS3705 www.sizov.org/files/antdatasheet.rar А вот схема самого карпрога, что бы посмотреть как обвязка сделана в нем www.sizov.org/files/carprogshema.rar но там и по плате все четко видно.

Мотаем антенну, что бы уложится в маленькое сопротивление провод берем не очень тонкий, я 0.5 взял и намотал 115 витков. Точнее немного больше намотал, но потом смотал, под стандартный номинал конденсатора, вышла индуктивность, без провода-разъема, 1380 микрогенри, а с проводом 1430 микрогенри. В расчете я буду опираться на индуктивность именно катушки.

Вот такая антенна вышла, симпатичная :-)

Теперь надо доработать сам CarProg под антенну.

Схему обвязки микросхемы я выше, из мануала, выложил. Она соответствует тому что на плате разведено, ну почти :-) Теперь надо рассчитать емкость для резонанса нашей антенны на частоте 125кГц. Именно рассчитать а не подбирать :-)

Дано – Частота – 125кГц, индуктивность – 1380, микрогенри, емкость для резонанса – 1.17nf.

Это можно посчитать в любом онлайн калькуляторе, и не надо городить батарею из конденсаторов :-))))

Подбираем конденсатор в нужный номинал. Нам нужен 1.17nf в идеале, подобрал 1.12nf.

Обратите внимание на материал диэлектрика конденсатора, это есть в мануале на микрухи но вы вряд ли будете внимательно читать :-)

Конденсаторы бывают разные по типу используемого диэлектрика. В конденсаторах, которые используются в колебательных контурах, надо использовать конденсаторы с диэлектриком из материала NP0, почему это так можете в инете почитать :-)

С конденсатором разобрались, теперь плату доработаем. Полную схему я выше выложил.

Посмотрим интересующий нас кусок, а точнее на обвязку микросхемы HTRC110 в части относящиеся к антенне. Вот такая она, нумерацию элементов подписал в соответствии с моей платой.

Я буду делать простую обвязку, как в мануале на микруху.

Вот так это будет выглядеть в итоге. Расписал на схеме что и для чего.

Приступаем непосредственно к доработке платы.

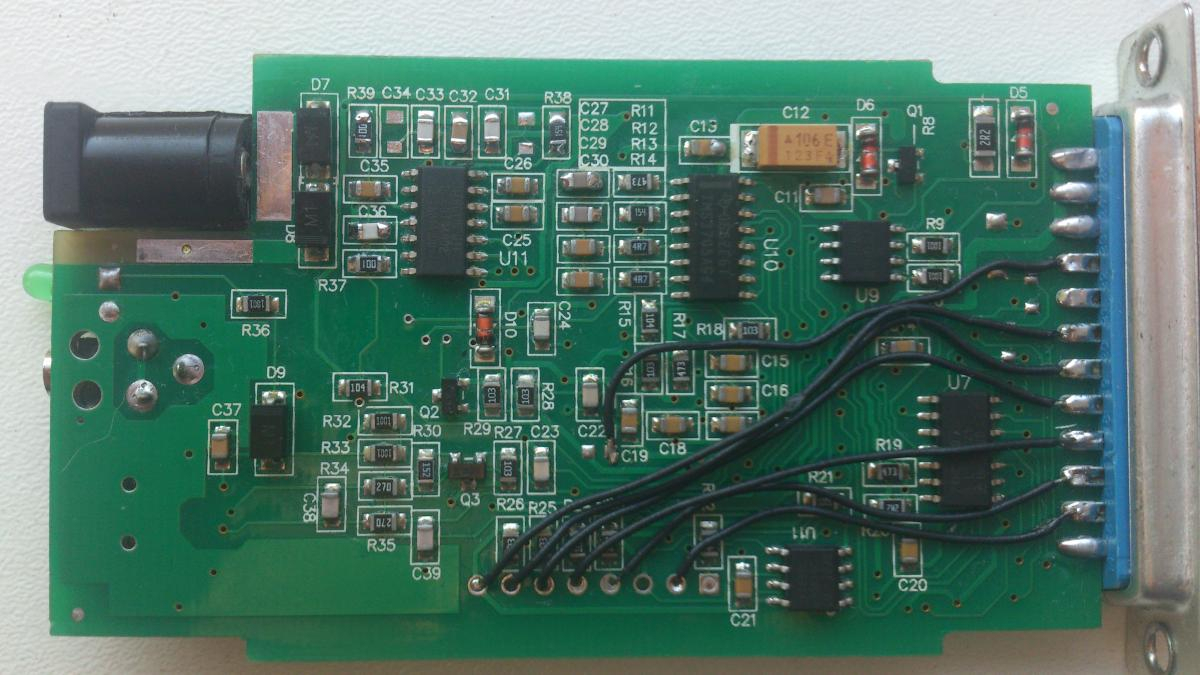

Общий вид платы с интересующий нас стороны.

Удаляем «батарею» конденсаторов С1, С2, С3, С4. Этой «батареей» производитель питался ввести в резонанс «кривую» антенну. Мы же ставим один четко рассчитанный конденсатор 1.12nf. Конденсатор С6 ставим 100nf (ограничение амплитуды и помехоподавление)

Резистор R3 удаляем и заменяем перемычкой. Резистор R2 ставим 100Ом.

Резистор R21 подбираем что бы на входе микрухи, на лапке №14, сигнал бил в районе 7-8в. Так в мануале написано на странице 18.

Вот такая простая и быстрая доработка. Просто предварительно надо посчитать колебательный контур, рассчитать конденсатор на землю (ограничение амплитуды и помехоподавление)  и подобрать резистор R21  :-) Точно так же и для микросхемы TMS3705

Теперь приступим к регулировке. Как таково регулировка колебательного контура не нужна, правильно рассчитанный он начинает сразу работать. Надо только R21 подобрать, что микросхема стабильно видела сигнал.

Регулировать – проверять удобно с помощью 2х канального осциллографа. Для проверки колебательного контура, резонанса его, используйте щуп 100х1, так как там больше 100в бывает. Для контроля сигнала по входу любой пойдет.

Подключаем и смотрим как там колебательный контур живет, живет он отлично. Амплитуда конечно завышена, это я С6 не запаял пока, что б посмотреть что будет без ограничения.

Далее запаиваем С6, подбираем R21, подбирать не пришлось, для начала поставил 200Ком, на всякий случай, а потом вернул на место 150Ком, какой и был, амплитуда на входе нормальная стала, значит китайцы накосячили только в антенне.

Вот, к примеру, при завышенном сопротивлении R21 (сигнал занижен). На входе меньше 7 вольт, ключик не читается.

А если напряжение на входе в норме (R21 правильно подобран) ключи начинают читаться без проблем.

Вот финальная осциллограмма настроенной антенны и правильного входного сигнала.

Желтый канал это сигнал колебательного контура, резонанс.

Зеленый канал это сигнал на входе микросхемы. Все как в мануале :-)

Все читается и работает. На этом регулировка и проверка закончена, можно собирать в корпус :-)

Проводим финальные проверки, все ОК.

Вот так просто и легко можно сделать нормальную антенну для CarProg.

На этом все, ни гвоздя вам ни жезла :-)
