Фрезерный станок для печатных плат
Всем привет!
Я решил поделиться с вами процессом постройки фрезерного станка для печатных плат.
Все началось с того, что к нам в лабораторию, наконец, поставили промышленный фрезерный станок для плат и мне, конечно же, захотелось такой же себе.
Только вот одна проблема, он стоил сильно больше миллиона, а позволить я мог раз в 100 меньше. Друг начертил, а я собирал и настраивал электронику. Процесс сборки показан на видео, а подробные фото ниже.

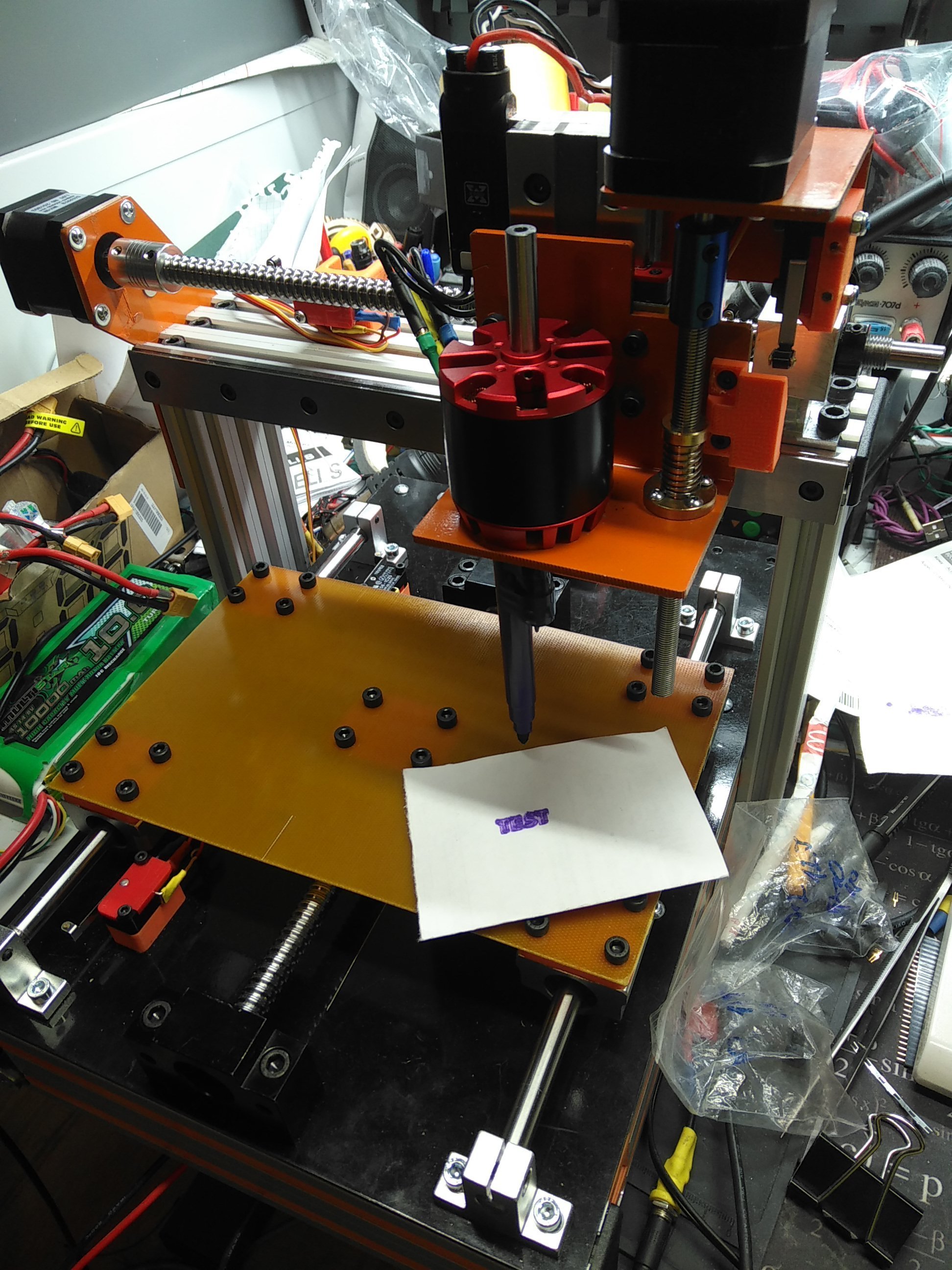

В качестве шпинделя был взят жирный мотор для радиоуправляемых моделей. На али найдена цанга с хвостовиком, который подходит в качестве замены вала мотора. Оси Y и Z используют направляющие аля Hiwin, ось X на валах. На X и Y используются ШВП, а на Z разрезная гайка.
Самыми сложными деталями я бы назвал подшипниковый узел (он точился из цельного бруска) и деталь сопряжения осей X и Z и шпинделя:
Рама станка собрана из профилей и 2х стальных плит, которые вырезали на лазере.
Мозгами служит китайская платка для прошвки GRBL. Наверное, я заменю её на плату с stm32 когда-нибудь
В процессе отсройки станка выяснилось, что не так-то просто купить фрезы под задачу, либо они стоят каких-то космических денег. В итоге я опробовал множество различных и до сих пор не уверен, какие использовать.
Важно также соблюсти параллельность стола и осей станка. Для этого я накидал в solidworks простой профиль реза и отфрезеровал стол самим станком:
Ну и куда без примера изготовленной платы:
Она же под микроскопом.
Как вы видите, дорожки выфрезерованы довольно четко и точно. Я пробовал и ЛУТ и фоторезист. Травил и в хлорном железе и в медном купоросе (в лимонной кислоте с уксосом не пробовал), но самым быстрым способом сделать плату оказался станок. На создание платы уходит порядка 20 минут. Кроме того, мне не нужно работать с хим реактивами, да и вообще вставать со стула.
P.S. В следующий раз расскажу о постройке средства передвижения.
