Брак охлаждения видеокарт Palit
Привет, читателю!
Пост будет, скорее не ремонтным, а немного позновательным.
Давно просили написать пост о видеокартах Palit, а именно о браке охлаждения, который касается вообще всех видеокарт Palit rtx линейки. Помимо этого, могу заметить, что PNY, Gainward, и прочие вендоры, которые по сути являются тем же палитом, используют те же платы и то же охлаждение - тоже старадают данным недугом.
Самая частая модель - gamerock, на которой брак появляется за год из-за массивности системы охлаждения.
Для пользователя ситуация выглядит следующий образом:
1ый этап)
В играх \ при долгой нагрузке видеокарта начинает резко шуметь (на самом деле раскручивая вертушки на 100%). Пользователю это мешает только с точки зрения комфорта использования.
А вот 2ой этап - это уже перегрев такой степени, что видеокарта уходит в защиту, выключая компьютер и раскручивая вентиляторы на все 100%. При который пользователь решит посмотреть температуры компонентов, в которых, как правило, тоже ничего странного не заметит, только если не зайдет прям в особенные программы, по типу GPU-Z или Aida64, на вкладку датчиков.

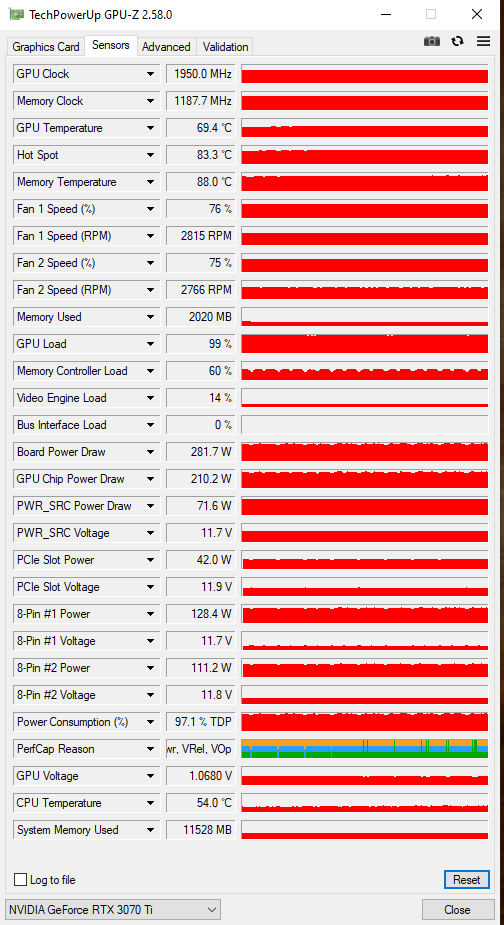

Примерно так выглядит ситуация в GPU-Z:
Видеокарта нещадно троттлит, сбрасывает частоту по ядру, раскручивает вентиляторы до 100%. При этом имея основную температуру (gpu temperature, которую показывает большинство программ) в норме.
Собственно, данный дефект - совсем не редкость, порядка 30 видеокарт в месяц приходит именно с этой проблемой (не обязательно Palitоподобные, просто у них данный брак отчетливо выражен). Так почему же брак возникает? Ответить на этот вопрос может следующее фото:
Разбор охлаждения palit rtx 3070 ti по частям
Тут представлена одна из самых популярных моделей - pny rtx 3070 / 3070 ti / 3080 / 3090 xlr8, она же palit gamingpro, она же gainward phoenix. Разберем поподробнее, из чего состоит охлаждение:
1) Кожух с вентиляторами, ничего необычного, крепится на четыре точки к элементу 3. Про вентиляторы на этих моделях хочу сказать, что они хороши в плане бессмертности).
2) Радиатор охлаждения. Та самая часть, которая отводит 280вт тепла в случае данного фото, а так до 400-470вт, в случае самых жирных карт (а это потребление 4090, на секундочку). И в чем же моя претензия? Достаточно хорошо сделанный радиатор, который способен отводить огромное количество тепла.
А моя претензия достаточно простая - на всех моделях этих и подобных карт (gamerock, gamingpro, phoenix, chaising wind. xlr8) радиатор крепится к плате на волшебную палитовскую скобку с 4 винтами (у которых не полная резьба):
Оригинальные винты
Слева - оригинальный, справа - м2.5 х6 с полной резьбой
Это единственная точка крепления радиатора к плате.
3) Силуминовая пластина, назначение которой никто так и не понял и не оценил. В части карт, например gamerock Она же является и охлаждением памяти (которая, кстати, достаточно горячая на этих картах). И завершает так называемой "бутерброд охлаждения", который выдумал производитель:
На этом фото, кстати, тоже отчетливо видно, что единственная точка крепления радиатора к плате для прилегания к чипу и охлаждению - скобка на 4 винта.
4) Бекплейт, к которому крепится 10-16 винтов, в зависимости от исполнения карты (зачем? почему?)
Итого мы имеем охлаждение, которое спокойно болтается между 1) и 3) элементами из-за циклов нагрева-охлаждения видеокарты и её провисания в системном блоке. Что можно увидеть на видео (прошу обратить внимание, что видеокарта на пломбе и не вскрывалась):
Это приводит к подобным дефектам:
Пасту выдавливает "за пределы охлаждения". Причем по фото видно, что отпечаток охлаждения был идеальным, но паста исчезла. Температуры этой карты будут на фото из видео чуть ниже.
Это - основная причина, почему мы не используем в работе термопасты по типу GD-900, КПТ-8, MX-4, MX-5, Thermal Grizzly hydronaut и прочие решения для пользователей. Приходится использовать серьёзные производственные решения, по типу ТХЛ-24, Shin-etsu x7921 (использовали её до конца 2023 года), PTM 7950 SP (она же фазовый переход, исчпользуем её сейчас).
Которые
1) Не выдавливаются
2) Имеют отличную проводимость, намного лучше всеми известной MX-4
Как боротся с проблемой? Куда бежать? Что делать?
*тут могла быть рекламная интеграция*
1) Необходимо купить набор винтиков м2.5. На 5 или 6мм, не столь принципиально. Именно их мы ставим на скобку вместо заводских винтов с неполным сечением:
m2.5 x6
2) Заменить термопасту и термопрокладки на нормальные. Модели термопаст указал выше, модели термопрокладок, которые мог бы советовать - Invictus grade 2, Fehonda 12.8w, в случае видеокарты, где силуминовая пластина (3) является охлаждением памяти - очень советую воспользоваться жидкими термопрокладками Laird.
И результат не заставит себя ждать, фото сегодняшней карты, в которой владелец даже не подозревал о проблеме, а просто попросил "апгрейднуть" компьютер:
Именно та карта, на примере которой показывали выдавливание термопасты. Сделали кадр из видео, которое отправили клиенту, спустя 2 минуты в фурмарке видеокарта уже чувствует себя "не очень"

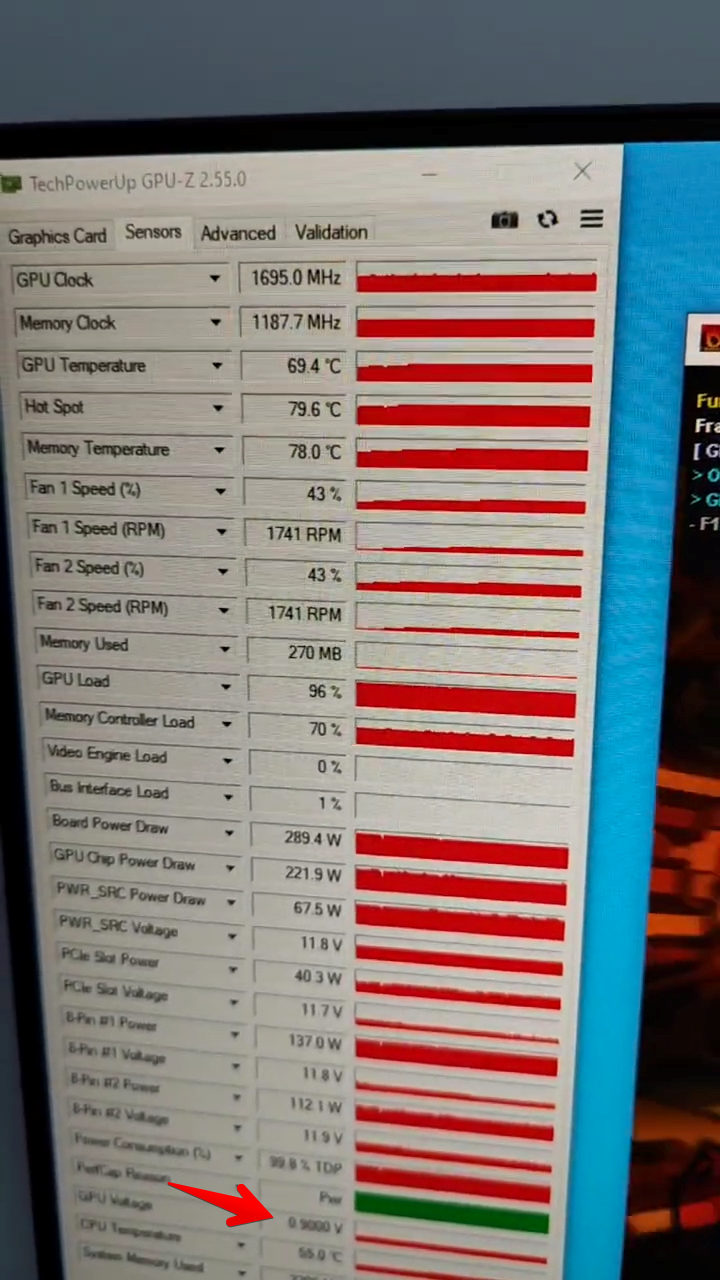

И вот фото после полного обслуживания с исправлением брака:
Основная температура упала всего на 3 градуса, зато вот хотспот упал на целых 20 градусов. Температура памяти с новыми прокладками тоже уменьшилась.
Это тест сразу же после замены, тут фурмарк запущен уже на 4 минуты. И мы видим значительную разницу. Даже несмотря на то, что термопаста с фазовым переходом застынет через несколько циклов нагрева-охлаждения и улучшит свою теплопроводность.
А вот уже компьютер довольного клиента с этой видеокартой и новым комплектом память - процессор - материнская плата.
Надеюсь, кому-то данный пост будет полезен.
Стоимость полного обслуживания конкретно этой видеокарты - 4000р. Но для модельного ряда варьируется 3500-5000р.
