Мирный атом

Об атомной энергетике, открытиях в этой области и иногда о нефти

http://pikabu.ru/story/zagruzka_topliva_v_samyiy_progressivn...

http://pikabu.ru/story/zagruzka_topliva_v_samyiy_progressivn...

http://pikabu.ru/story/uranovyie_podzemelya_chast_4_chekhosl...

http://pikabu.ru/story/uranovyie_podzemelya_chast_2_avtor_bo...

http://pikabu.ru/story/uranovyie_podzemelya_chast_1_avtor_bo...

http://pikabu.ru/story/igla_v_ssha_chast_4_zaklyuchitelnaya_...

http://pikabu.ru/story/quotiglaquot_v_ssha_chast_3_avtor_bor...

54

Турция, Израиль, Россия. Углеводородная версия. автор: Boriss Alestar

https://www.facebook.com/profile.php?id=100010274704241


Как бы не моя тема, но...) Вот ломал голову, чего это вдруг пан Эрдоган с извинениями-то - неужто из-за баклажан и топчанов? То, что уран - всему голова, и без проблем вокруг АЭС "Аккую" дело не обошлось, это всякому понятно, конечно. (Кто не верит - спрашивать у меня)), но какие еще могли быть причины? Брексит, после которого Евросоюзу может резко стать не до Турции? Логично. Предстоящая пересменка в Белом доме, новый владелец которого может списать Турцию в утиль ради усиления Курдистана и новой волны развала государств Ближнего Востока? Тоже логично. Но вот есть подозрения, что без энергетики дело все равно не обошлось. АЭС - дело не сиюминутное, ее строить не один год. Значит, ищем нечто энергетическое и "горящее".

Турция и газ. 60% газа Турции - это "Газпром", плюс немножко своего плюс труба из Ирана. В планах только что начавшейся VI пятилетки Ирана трубы на север нет, поскольку заканчивается компания подписаний контрактов с Россией. газификация севера Ирана - с наших месторождений на Каспии в обмен на газ на продажу с шельфа Ирана на его юге. Ставим себя на место пана Эрдогана. Апельсины, топчаны, гостиницы - понятно, но это как-то, пусть с трудом, но можно пережить. Но приходится признать простой факт: в случае обострения конфликта Россия даже не будет воевать - поворот вентилей на трубах ставит Турцию в позу прачки, быстро и надолго. Газ из Кувейта отпадает - Асад после всех фортелей Турции не даст тащить трубы по Сирии. Но альтернатива-то нужна!.. Читаем новостные ленты. Перед извинениями Эрдоган помирился с Израилем, который вдруг, внезапно, согласился выплатить компенсации за граждан Турции, убитых в 2010 году во время попытки мирным путем прорвать блокаду сектора газа на "Флотилии свободы". Вот 6 лет Израилю были по барабану претензии Турции, а тут бац! - и с традиционной еврейской щедростью Нетаньяху добровольно готов отсыпать 20 млн долларов. И сразу - восстановление дипотношений. Все мы прекрасно знаем, как легко и непринужденно Израиль расстается с деньгами, но я вот чегой-то не понял - с чего бы это?..


Смотрим на шельф Израиля. 2009 год, 92 км от берега близ Аддода открыто месторождение Танин - 300 млрд кубов. 2010 год, в 47 км от Танина открыто месторождение Левиафан - 3.5 триллиона кубов газа и около 1,7 млрд баррелей нефти. Во-о-от! Израилю нужны ПОТРЕБИТЕЛИ, причем кредитоспособные. Снова ставим себя на место Эрдогана. Помириться с Россией равно шансу вернуть в игру Турецкий поток. Помириться с Россией равно шансу уговорить Асада пустить трубу из Израиля. Когда поставщиков двое, жизнь эрдоганная становится чуточку веселее - и поторговаться можно, и щеки перед Европой надуть, раз уж европская удаль молодецкая по закрытию АЭС не прекращается. Газ из России, газ из Израиля, двойной транзитный узел/хаб для Европы, АЭС от Росатома, чтобы снизить собственное потребление газа - это вам не печенюшки от мадам Нуланд, тут и поизвиняться можно.


Теперь второй вопрос: Путин принял извинения, заговорил о возобновлении турпотока, хотя условий для восстановления отношений перед Эрдоганом было выставлено три. Что, опять "путинслил пропалиполимеры"? Индейская изба, однако. Украинско-балтийская братва по разуму (или по отсутствию оного) повизгивает супротив Северного потока-2? Кулаком в морду коленом в грудь нынче не в тренде, а вот вбить в глотку Турецкий поток или пригрозить таким действом - это полезно. Все? Снова - индейская изба вам. Поелику пан Эрдоган вынужден был пойти на извинения, сделать из него симпатизанта бывшему другу Асаду - сложно, но можно. Тут и обида Эрдогана на Штаты может на руку сыграть, и нарастающая напряженность отношений с ЕС. При появлении такого союзника (временного, ищущего собственную выгоду - это понятно) сохранить целостность Сирии, Асада, обе военных базы для России становится чуточку легче. Все? Да снова индейская изба!


2013 год, геологоразведочная американская компания US Geological Survey на шельфе, на границе Сирии, Ливана и Израиля находит месторождение Джабаль Нафти. Ориентировочная емкость - от 3 до 17 млрд баррелей. "Ожидается, что доходы Сирии в результате разработки месторождений нефти могут составить от 123 до 567 миллиардов долларов (доходы Ливана – от 370 до 1700 миллиардов). Доллары тут рассчитаны исходя из цен 2013 года, сейчас нужно делить пополам." Доля Сирии - от 60 до 280 млрд долларов. Американские геологи после начала гражданской войны в Сирии от продолжения работы отказались. "...договор о разделе продукции с правительством Асада подписал еще Союзнефтегаз, а Асад на появление в договоре «другой российской компании» почему-то не возражал." Цитируя я, если что, самого себя - ссылка в конце заметки. И это - описание приза России в случае, если Асад останется на своем месте и сможет продолжать контролировать побережье в районе Дамаска. Ну, или куда труба из Джабаль Нафти ляжет.


И, совсем уж напоследок - почему все завертелось после визита Нетаньяху в Москву, собственно говоря? Джабаль Нафти - на границе шельфовых территорий Сирии, Ливана и Израиля. С Ливаном Сирия явно способна договориться, но ни разу, ни где, ни по какому поводу Израиль не высказывал претензий на часть Джабаль Нафти. И больше двух лет Асад не высказывает претензий по поводу оккупированных Израилем Голанских высот, хотя у него на руках резолюции Совбеза ООН по этому поводу. С чего вдруг такая забывчивость? Джабаль Нафти. А что за сговорчивость у Израиля? Голанские высоты. Что Голанские высоты? Голанские высоты - нефть! Найден нефтесодержащий слой толщиной в 350 метров, что больше средней толщины в 10 (!) раз. Ориентир - не менее 1 млрд баррелей. На суше.



Вот теперь давайте отбросим в сторону геополитику, НАТО, ДАИШ и просмотрим картинку с точки зрения углеводородов. Турция получает шанс протащить к себе две новые газовые трубы - из Израиля и из России. Россия получает шанс на исчезновение возражений по Северному потоку-2. Россия получает шанс продавать новые объемы газа в Турцию и на юг Европы, мирно поделив с израильтянами этот рынок. Израиль получает шанс получить потребителя газа и спокойствие на Голанских высотах вокруг нефтяных месторождений. Сирия получает возможность прекратить войну и на доходах от Джабаль Нафти восстановить все разрушенное. Россия получает две военные базы на Средиземноморье и свою долю пирога от Джабаль Нафти. Кто в проигравших? Высчитывайте сами, я так уже больше недели про уран ничего не пишу) Да, источник моего цитирования - вот он я:


http://zarya.lv/2015/10/siriya-kak-ona-est/


Единственный союзник России, жертва американской агрессии — одна сторона. Вторая — кррровавый тиран Асад, российские самолеты не отличают правильных басмачей от неправильных. Третья — Путин выслуживается перед Западом, выполняя грязную работу по зачистке басмачей. Четвертая — а чего мы туда поперлись на фига оно нам надо. Пятая сторона, шестая… Слушаю-слушаю — и уже ничего не понимаю. Значит, надо искать настоящие причины — уж слишком велик информационный шум.


«12.09.13. Согласно оценкам в одной только Сирии разведанные доказанные запасы газа насчитывают 284 миллиарда кубических метров, нефти – 2,5 мб, горючих сланцев – 50 миллиардов тонн, с возможностью дальнейших открытий. Уровень добычи нефти до восстания был равен 380 тысячам баррелей в день (б/д) и упал до каких-то 20 тысяч б/д, т.е. спад составил примерно 95 процентов. По некоторым оценкам, производство природного газа сократилось вполовину до 15 миллионов кубометров (мкм). Большое количество газа уходит на повторную закачку в пласт для повышения нефтеотдачи. Беспорядки не только нарушили добычу, но и привели к бегству иностранных производителей и финансовых институтов.»


Следовательно, месторождения, открытые до начала гражданской войны в Сирии, мало кому интересны. Смотрим дальше.


» В 2009 году, во время визита эмира Катара шейха Хамада Аль Тани в Турцию, была достигнута договорённость о строительстве трубопровода и его присоединении к «Набукко» в Турции. Он должен начаться в Катаре и пройти через Саудовскую Аравию, Иорданию и Сирию, дойдя до Турции. Европейские рынки стали бы делить ресурсы с ненасытной Турцией.»


«Сирия – ключевое звено в конкурирующих проектах обоих трубопроводов, начинающегося в Катаре. Будущее мировой газовой системы в значительной степени зависит от того, выживет ли правительство Асада или произойдёт смена режима. Катар – не единственный среди выигравших от трубопровода. Помимо транспортировки катарского газа, он даёт ещё три самостоятельных результата. Он вырвет Турцию из зависимости от иранских поставок, серьёзно ограничит близкое к монопольному положение России в качестве поставщика газа в Европу и облегчит газовый экспорт в Европу Израиля.»


Уже интереснее, правда? Поскольку Асад послал катарцев с их предложением погулять по барханам, расклад прост: есть Асад — нет катарской трубы, нету Асада — есть катарская труба. То есть ВКС России, бомбя басмачей за свой счет, на самом деле денег не тратят, поскольку не дают развернуть конкуренцию поставщикам газа, охраняя тем самым монополию государственного концерна «Газпром». Уже — все в порядке, версии про защиту чужих интересов, прогиб под Запад спокойно забываем. Но это еще далеко не все.


У Сирии имеется еще и шельф — как и у любой другой прибрежной страны. «US Geological Survey оценивает объем неразведанных запасов морского месторождения Джабаль Нафти в Ливане, на границе с Сирией. Его ориентировочная емкость – от 3 до 17 миллиардов баррелей. Эта цифра совершенно фантастическая и может катапультировать регион в ряды наиболее передовых стран – но только в случае, если заинтересованные стороны смогут договориться между собой и разрешить взаимные противоречия.» Это — конец 2012 года.


«Ожидается, что доходы Сирии в результате разработки месторождений нефти могут составить от 123 до 567 миллиардов долларов (доходы Ливана – от 370 до 1700 миллиардов).» Доллары тут рассчитаны исходя из цен 2013 года, сейчас нужно делить пополам.


На этом фоне 23 декабря 2013 года Сирия заключает контракт с российской компанией Союзнефтегаз о проведении геологоразведки на территории, покрывающий 2190 квадратных километров, примыкающих к сирийскому побережью – в условиях продолжающейся гражданской войны и разрушающейся экономики. Но Союзнефтегаз — компания «частная», решила рискнуть. Учреждена эта компания в 2000 году, учредителями стали малоизвестные организации. ЦБ Российской Федерации — через Межгосударственный банк; Министерство энергетики РФ через ЦДУ ТЭК; правительство Республики Беларусь через госкомпанию «Белнефтехим». Командует парадом Юрий Шафраник, который пришел на этот пост сразу после того, как покинул кресло министра топлива и энергетики РФ. «Частная компания» решила заняться геологоразведкой возле берега, на котором несколько лет полыхает вполне серьезная война. К работе приступили весной 2014, а то, что в это время ВМФ России стал посылать туда на учения группы кораблей — чистая случайность…


В конце июля Союзнефтегаз работу закончил, но об ее итогах доложился только Асаду. Ну, может быть, еще учредители Союзнефтегаза что-то знают — командировочные-то надо было закрывать. Вот только беда приключилась: в августе Союзнефтегаз заявил, что рисковать работать в таком месте в такое время он больше не может — ну, очень страшно! И передала дальнейшее исполнение контракта, как официально заявлено «другой российской компании». В начале сентября «другая российская компания» приступила к работе, в том же месяце случилось заседание Генеральной Ассамблеи ООН и прочие события.


Вот теперь можно и подитожить. Самолетики и ракетки летают, а «другая российская компания» продолжает оценивать точные запасы нефти на Джабаль Нафти. Ах, да — договор о разделе продукции с правительством Асада подписал еще Союзнефтегаз, а Асад на появление в договоре «другой российской компании» почему-то не возражал. Речь идет, напомню, о запасах нефти от 60 280 млрд долларов.

Показать полностью
0

Возможный облик энергосистемы Германии в 2050 году

http://tnenergy.livejournal.com/66763.html


Еще одна статья avm c переводом и разжевыванием анализа института Фраунгхофера по поводу возможного облика энергосистемы Германии в 2050 году. Очень интересно увидеть, какие неожиданные трансформации могут ждать эту энергосистему в попытке построить безуглеродную и основанную на переменчивых ВИЭ энергетику. Пересекается с моими размышлениями на тему возможности атома и ВИЭ ужиться в одной энергосистеме а так же по возможным точкам роста потребления энергоресурсов.

Ранее я уже начинал писать на тему того, каким образом Германия собирается интегрировать непостоянную энергию солнца и ветра в свою энергосистему, но общей схемы этой трансформированной системы не приводил. Сейчас постараюсь восполнить этот пробел и сформировать целостную картинку. В качестве источника я использую презентацию института Фраунхофера - http://publica.fraunhofer.de/eprints?urn:nbn:de:0011-n-3198705.pdf

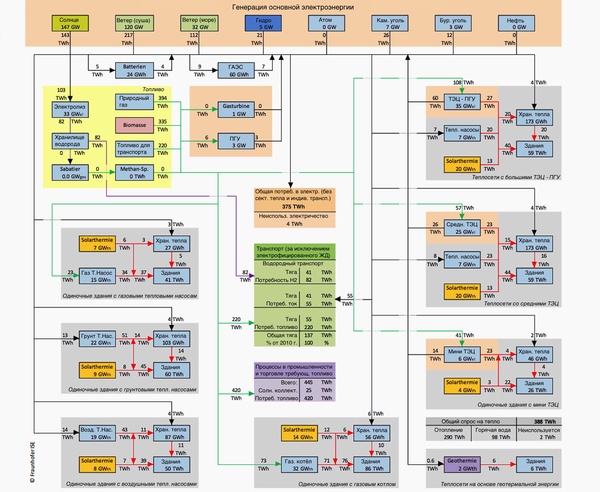

Итак, схема энергосистемы Германии в 2050 году:

Посмотреть поближе можно здесь: http://s017.radikal.ru/i428/1504/67/99bfbf52d2cd.jpg

Перед тем как её пристально рассмотреть, сначала разберёмся в том как же немцы пришли к ней?

Правительство Германии поставило цели к 2050 году:

- Снизить выбросы СО2 минимум на 80% по сравнению с 1990 годом

- Сократить потребность в первичной энергии на 50%

- Довести долю возобновляемых источников в первичной энергии до 60%

- Сократить потребление электричества (за исключением сектора тепла и индивидуального транспорта) на 25% по сравнению с 2008 годом

- Довести долю возобновляемых источников в производстве электроэнергии до 80%

- Сократить потребление первичной энергии строениями на 80%

Все эти цели, кроме последней, они ввели в качестве начальных и граничных условий в модель REMod-D, которая представляет собой почасовую симуляцию (в течении одного года) энергосистемы Германии на основе возобновляемых источников.

Так же в качестве начальных условий они взяли:

- доступная энергия для промышленности останется такой же как в последние 20 лет

- потребность в транспорте (в этот транспорт не включён электро-ЖД) будет такой же как сейчас; но 30% будет на водороде, 30% на электричестве, 40% на ископаемом топливе и биотопливе (тяжёлый транспорт и авиация))

- доступная энергия биомассы ограничена 335 TWh

- Генерация на атоме и нефти отсутствует, генерация на каменном угле 7 GW, на буром угле 3 GW

Оптимизация системы на основе модели происходит так, чтобы годовая стоимость энергосистемы была минимальной.

В качестве результата моделирования должны быть получены

- установленные мощности источников энергии

- ёмкости хранилищ электричества и тепла

- величина, на которую нужно уменьшить потребление тепла зданиями

- распределение долей различных технологий получения тепла в секторе обогрева зданий


Итак, некоторые полученные результаты:

- потребление тепла зданиями нужно снизить на 60%, т. е. требуется довольно серьёзная работа в этом направлении

- достигнуто сокращение выбросов СО2 в полученной системе на 81%

Взглянем на систему более подробно:

- На красноватом фоне отмечены источники электроэнергии.

- На жёлтом фоне источники ископаемого, возобновляемого (биомасса) и синтетического (водород) топлива.

- На зелёном фоне показан сектор транспорта (за исключением электро-ЖД)

- На сером фоне сектор тепла

- На фиолетовом фоне сектор промышленности (в части потребности в топливе)

- ПГУ — парогазовая установка

- Solartermie — солнечные коллекторы

Доля солнца, ветра и воды в брутто производстве электроэнергии (634 TWh) составляет 77,7% (493 TWh). На долю угольной генерации приходится 6% (38 TWh). Остальная генерация на газу 16% (100 TWh). Т.е. основа генерации это солнце/ветер и газ.

Как же это, чёрт побери, работает?

Когда энергии ветра и солнца недостаточно в действие вступают газовые ТЭЦ, которые производят электричество и тепло. Даже при полном отсутствии солнца и ветра их установленной мощности в 60 GW достаточно, чтобы компенсировать утрату. А есть ещё отдельно стоящие ПГУ 3 GW, угольные электростанции 10 GW, ГЭС - 5 GW. Также есть гидро аккумулирующие электростанции (ГАЭС), которые могут выдать 8 GW на несколько часов. Т.е. существует резерв в 85 GW при пиковой потребности в районе 75 GW.

Если выработка от солнца и ветра превышает классические потребности в электричестве, то ТЭЦ отключаются, а избыток электричества начинает тратиться на электролиз (33 GW), пополнение резервуаров ГАЭС (8 GW). Так же подключаются тепловые насосы, которые компенсируют отключение ТЭЦ в части производства тепла. Начинается зарядка батарей транспорта. И уже когда выработка от ветра и солнца становится совсем запредельной включаются кипятильники и избыточное тепло запасается в централизованных и частных хранилищах.

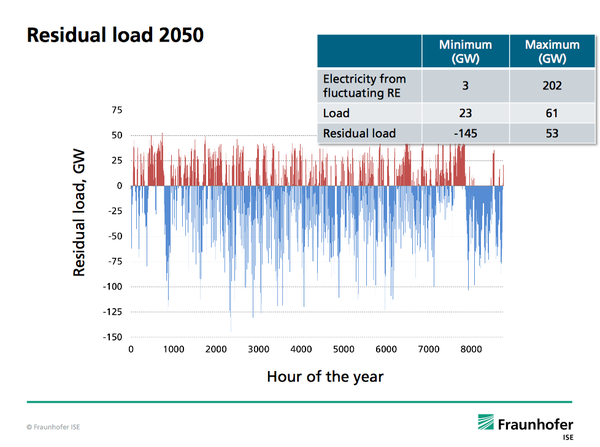

В упомянутой презентации также приведён график, который получен как разница между графиком классического потребления электричества (без сектора тепла и транспорта) и графиком выработки электричества от солнца и ветра.

Красным обозначен недостаток энергии, который требуется компенсировать с помощью ТЭЦ.

А синим избыток энергии, который требуется утилизировать.

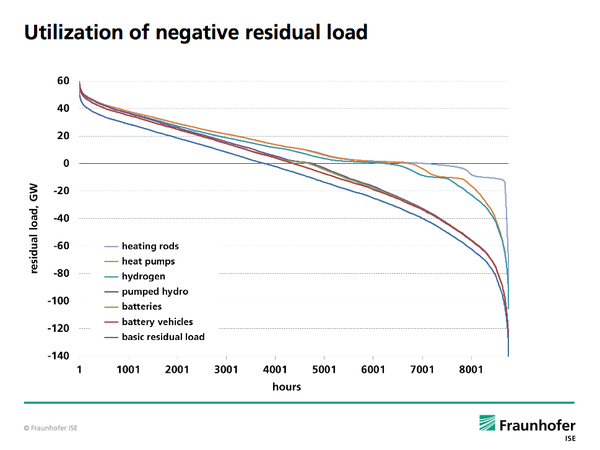

Очень хорошо процесс утилизации избыточной энергии от ветра и солнца показан на следующем графике, который получен сортировкой по убыванию значений с предыдущего графика.

Как видно, наибольший эффект даёт электролиз, кипятильники в хранилищах тепла и зарядка батарей личного транспорта. ГАЭС и стационарные батареи не вносят существенного вклада и выглядят как мёртвому припарка.

Не утилизированной энергии остаётся примерно 10 TWh (см. график). Т.е. теряется 2% от годовой выработки солнца и ветра (при условии отсутствия экспорта). Но скорей всего эту энергию удастся продать за границу.

Интересно так же глянуть на полученное соотношение размеров хранилищ энергии.

- Стационарные аккумуляторные батареи — лишь 24 GWh (не существует нормальных батарей)

- ГАЭС — тоже не много: 60 GWh (ограничено ландшафтами Германии)

- Хранилища тепла — централизованные 346 GWh, индивидуальные 319 GWh

- Хранилища водорода — недоступны данные

- Аккумуляторные батареи транспорта — недоступны данные, но можно, наверное, посчитать.

Как видно, основную массу энергии собираются складировать в хранилищах тепла.

Интересно сравнить объёмы природного газа и топлива для транспорта в 2050 с сегодняшним потреблением. Согласно отчёту BP в 2013 году потребление природного газа в Германии составило 75 млн. тонн нефтяного эквивалента (MTOE). А потребление природного газа в 2050 году 394 TWh или 34 MTOE. На долю топлива (ископаемое, биотопливо) для транспорта в 2050 году приходится 220 TWh или 19 MTOE. Для сравнения: потребление нефти Германией в 2013 году составило 112 MTOE.

В секторе тепла тоже достаточно много нового появится — это возросшее количество солнечных коллекторов и тепловых насосов.

Соотношение выработки тепла из разных источников (за исключением тепловых процессов в промышленности):

- Тепловые насосы — 171 TWh (41,8 %)

- ТЭЦ (мини, средние, крупные) — 73 TWh (17,8 %)

- Газовые котлы — 71 TWh (17,4 %)

- Солнечные коллекторы — 62 TWh (15,2 %)

- Кипятильники — 26 TWh (6,4 %)

- Геотермальные источники — 6 TWh (1,5 %)

Итого: 409 TWh

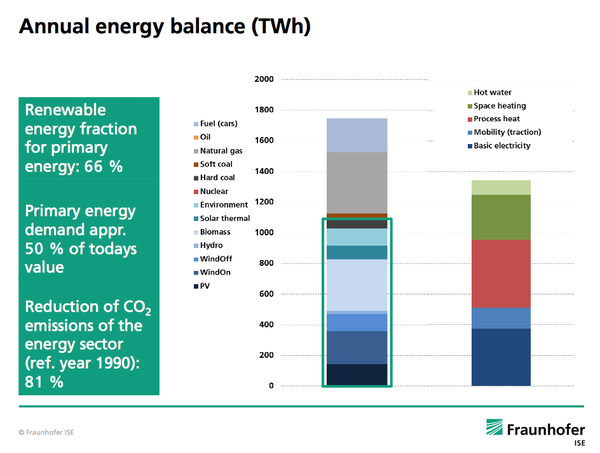

Общий баланс первичной энергии:

Доля возобновляемых источников 66% (видимо, они включили биотопливо из столбика Fuel (cars), т. к. по моим подсчётам получается 59%)

Первичная энергия 2050 составляет примерно 50% от сегодняшнего потребления (150 MTOE в 2050 против 325 MTOE в 2013 году. Хотя в эти 325 MTOE входит нефть, которая используется как сырьё). Но эта первичная энергия более качественная чем сейчас, т.к. сразу представлена электричеством! Поэтому, общая эффективность системы возросла, а потери снизились. Из 1740 TWh на полезную работу тратится 1340 TWh (см. правый столбик на графике)

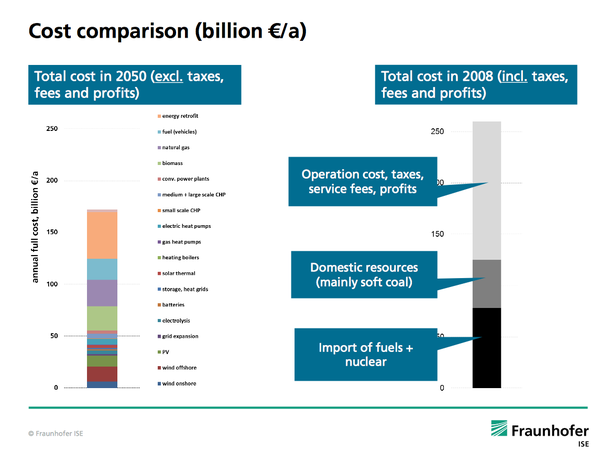

Ежегодная стоимость трансформированной системы в 2050 году и сравнение с 2008 годом:

Ежегодная стоимость трансформированной системы получается примерно такая же как стоимость системы в 2008 году. Всех больше денег потребуют меры по снижению потребления тепла зданиями. По их словам, до 2050 года во время трансформации стоимость системы будет больше, чем в 2008 году, а в долгосрочной перспективе после 2050 года стоимость системы будет даже меньше, чем стоимость старой (из-за увеличения стоимости ископаемого топлива).

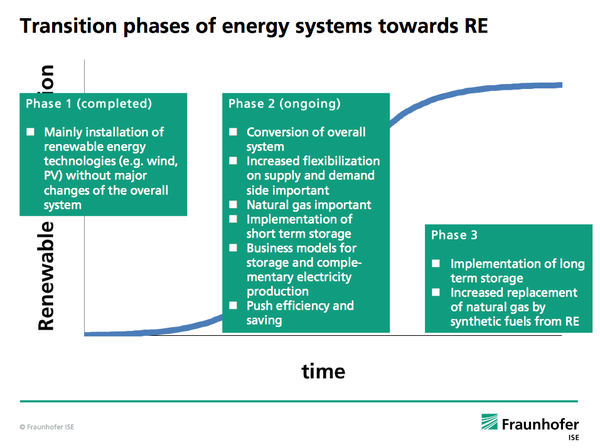

Сейчас они находятся в начале фазы 2 перехода к новой системе:

Запасаемся попкорном :-)

А вы как думаете удастся немчуре энергетический переход? Я, думаю, что шансы закончить фазу 2 (хоть и с опозданием) всё-таки есть. Основные сложности, как мне кажется, присутствуют с установкой ветряков на море, утеплением зданий, электролизом, электромобилями, усилением сетей и превращением их в то, что называется smart grid. Пиковая выработка за 200 GW против сегодняшних 70 GW тоже выглядит устрашающе. Но, как говорится, глаза боятся — руки делают.

Показать полностью 9
78

О новой АЭС вы замолвите слово...

Автор http://alex-anpilogov.livejournal.com/140990.html

Эта мощь называется РИТМ-200.

Два таких реактора будет установлено на новом атомоходе «Арктика», который неделю назад был спущен на воду на Балтийском заводе в Санкт-Петербурге.

Мощность одного реактора РИТМ-200 составит около 175 Мегаватт. Поскольку в случае ледоколов говорить об электрической мощности реактора не совсем правильно (корабль во многом использует именно тепло реактора и преобразует энергию полученного пара прямо в мощность на валу), то вместо привычной электрической мощности реактора, которой обычно подразумевают в случае энергетических блоков АЭС, для реактора РИТМ-200 указывается тепловая мощность.

Учитывая, что КПД современных блоков АЭС обычно составляет около 34%, тепловая мощность современного ВВЭР-1000, самого массового российского реактора в эксплуатации, составляет около 3000 МВт, при его чистой, электрической мощности чуть менее или чуть более 1000 МВт, в зависимости от поколения реактора.


Таким образом, показанный на заглавном фото РИТМ-200 где-то в 17 раз меньше ВВЭР-1000 по мощности. Почему же тогда он такой большой?

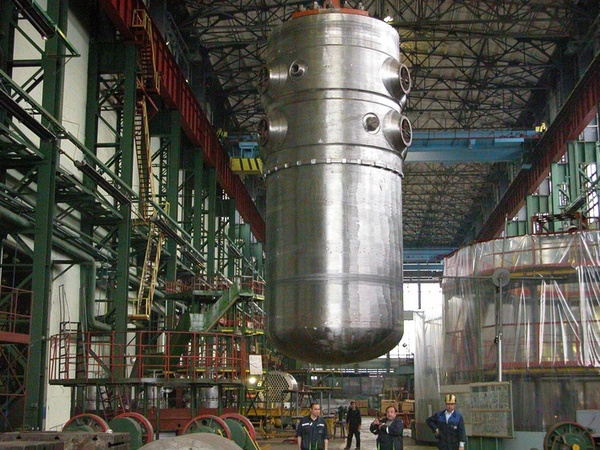

Вот, если что, готовый корпус ВВЭР-1000 для Тяньваньской АЭС в Китае, в таком же производственном цеху, рядом с такими же рабочими, как и на первой фотографии:

Вся хитрость состоит в том, что в реакторе РИТМ-200, который представляет из себя с точки зрения основной конструкции не более, чем «двоюродного брата» энергетического ВВЭР-1000, конструкторы пошли на небольшую хитрость.

РИТМ-200, как и ВВЭР-1000 относится к так называемым легководным или водо-водяным реакторам под давлением, которые де-факто стали сегодня уже стандартом атомной отрасли. ВВЭР, кстати, так и расшифровывается — «водо-водяной энергетический реактор». Двойное поминание воды в названии реактора связано с тем, что наша обычная, «лёгкая» противая вода выступает в такого рода реакторе и замедлителем нейтронов, и основным теплоносителем, позволяя охлаждать активную зону реактора и, с другой стороны, нагревать воду второго контура, которая уже крутит турбину.

В английской транскрипции эта технология реактора называется PWR («реактор с водой под давлением») и тоже описывает его принципиальную конструкцию, просто с иной стороны, физической. Такой подход отличает реакторы ВВЭР/PWR от другого типа легководных реакторов, так называемых «реакторах на кипящей воде» (BWR), в которых вода первого, «грязного» реакторного контура начинает кипеть ещё в корпусе реактора, что во многом упрощает его конструкцию, хотя и за счёт усложнения контуров управления.

В СССР, а потом и в России «кипятильники»-BWR особо не прижились, поэтому и термин «реактор с водой под давлением» стал не настолько популярным.

Вот краткая, весьма упрощённая анимация действия обычного ВВЭР/PWR:

На ней легко можно понять основные этапы технологического цикла такого реактора: реактор нагревает воду первого контура, которая одновременно охлаждает его активную зону, не давая ей расплавиться и повредить конструкцию реактора, вода первого контура, циркулируя по замкнутому циклу без возможности кипения (в силу большого давления) попадает в парогенератор. В парогенераторе, который представляет из себя громадный теплообменник, происходит передача тепла от воды первого контура к воде второго контура, а уже вода второго контура, которая не имеет контакта с активной зоной реактора, крутит лопасти паровой турбины, находящейся на одном валу с электрогенератором.

В силу такого схематического описания, я думаю, некоторые из читателей уже догадались, на какую хитрость пошли разработчики РИТМ-200, инженеры из нижегородского ОКБМ И.И. Африкантова.

Вот она, в схеме-разрезе реактора РИТМ-200:

Как видите, то что вы, наверное, приняли за корпус реактора — это уже внешняя, вторая оболочка. В корпус РИТМ-200 уже интегрировано четыре парогенератора, которые составляют вместе с активной зоной единый конструктивный модуль.

В этом модуле и происходит основной теплообмен между первым и вторым охлаждающими контурами. При этом вся конструкция — активная зона, парогенераторы, циркуляционные насосы первого контура (ЦНПК) и вся управляющая механика реактора — представляют из себя единое целое, по сути дела, один блок, который изготавливается, собирается, испытуется и настраивается в заводских условиях, после чего его надо просто как кубик LEGO вставить на его штатное место, вовнутрь нового ледокола ЛК-60Я («Арктики») или же, что интересно — нового российского авианосца «Шторм».

В такой конструкции активной зоне реактора достаточно трудно расплавиться и вызвать запроектную аварию: по сути дела и активная зона, и парогенераторы второго контура в РИТМ-200 помещены в рамки одной большой «кастрюли» и пока вся вода первого и второго контура не выкипит и реактор не потеряет полностью возможность охлаждения, запроектной аварии не произойдёт. Что, конечно же, очень важно для условий автономного судна в суровых условиях, которому неоткуда ждать быстрой помощи.

Такой подход и делает реактор РИТМ-200 похожим по размерам с ВВЭР-1000: для создания безопасной и надёжной конструкции приходится идти на массу ухищрений и дополнительных систем, чтобы обеспечить такие качества у основной конструкции.


При этом, понятное дело, всё это приходится делать в условиях жёсткого экономического прессинга — в отличии от времён Холодной войны между СССР и США нынешний подход у атомной энергетике базируется не только на техническом совершенстве и технологическом изяществе любой ценой, но и на экономическом принуждении: «быть максимально дешёвым».

Каждый из конструкторов и инженеров, таким образом, в деле разработки новых реакторов оказывается в прокрустовом ложе между Сциллой экономических ограничений и Харибдой требований по надёжности и безопасности.

И, как ни печально, самая массовая технология современных реакторов, ВВЭР/PWR уже подошла к пределам в своём эволюционном развитиии.

Лёгководные водо-водяные реакторы под давлением уже не могут дальше протискиваться в это «игольное ушко» сужающихся ограничений.

И это, что радует, вызывает новый виток технологического прогресса — как в реакторных установках для морского транспорта и для военных, так и в больших, энергетических реакторах для целей стационарного генерирования электрической энергии.

И об этом — наша вторая беседа с Валентином Гибаловым ( tnenergy) в рамках передачи «Новый День» на канале «День-ТВ»:

Немного о сюжете, что успели разобрать:

С чего началась «гонка безопасности» в атомной отрасли и чем она была вызвана?

Как повлияли на общественное мнение катастрофа на Тримайл-Айленде и на Черновыльской АЭС и какую роль в психологии, в технологии и в конспирологии сыграл «Китайский синдром»?

Какие альтернативы сейчас существуют вдобавок к технологии ВВЭР/PWR?

Что такое БРЕСТ и что такое «проект реакторов четвёртого поколения»?

Каковы преимущества высокотемпературных газоохлаждаемых реакторов?

Почему за пятьдесят лет развития так и не «взлетел» по-настоящему проект быстрого натриевого реактора?

Что такое атомные реакторы на сверхкритической воде?

Почему до сих пор не создали действующий реактор на расплавах солей?

Что сейчас делают Китай и Индия в деле проектов реакторов четвёртого поколения?

Как США и Европа будут выходить из своего затяжного кризиса в атомной сфере?

Что есть у России предложить в новых технологиях реакторостроения?

Если вы прослушали видео, но у вас всё равно остались вопросы по нашей беседе — можете задавать свои вопросы тут, в комментариях .

Показать полностью 3 3
9

Урановые подземелья. Часть 4 Чехословакия автор: Boriss Alestar

автор - https://www.facebook.com/profile.php?id=100010274704241

Здесь все оптом https://yadi.sk/d/dEuw5TzVs5xQA


Довольно большой перерыв в записях связан с несколько обескуражившим меня обстоятельством. К сожалению, как выяснилось, электронный архив – не лучший способ сохранения информации по атомному проекту. Практически все ссылки на то, что происходило во времена ЧССР (Чехословацкой Советской Социалистической Республики – помните такое?) – «мертвы». С чем это связано, не совсем понятно. Ветераны немецкого «Висмута» ведут несколько сайтов, аккуратно собирают свои воспоминания, а вот те, кто некогда трудился на «Чехословацко-советском урановом предприятии», в сети обнаружены не были. Мало того – за последние 4-5 лет безнадежно устарели и ссылки, которые вели на более-менее официальные исторические заметки. Набираешь в поисковике «Яхимовские урановые рудники» - а в ответ предлагают рекламные рассказы о радоновых ваннах на курорте города Яхимово, как там с гостиницами и почем туда проехать… Так что все, нижеизложенное – то, что удалось найти в мемуарах людей, какое-то время работавших на ЧСУПе, не более того. Поскольку для большей части наших специалистов опыт работы в Чехословакии был не самым длительным отрезком их трудового стажа – материал далеко не полон. Чешским языком я не владею, к сожалению – уверен, что на нем материалов по ЧСУП доступно куда как больше. Не знаю, как вам, а мне действительно досадно – вот так неожиданно не стало информации об интересном и важном отрезке не только развития геологии, но и истории нашей с вами, канувшей в Лету, страны. Ведь все, что касается добычи урановой руды на территории Восточной Европы – это части нашего, советского, атомного проекта.

Начиналось все с группы Семена Петровича Александрова, успешно решившей проблему обнаружения урановых руд в немецкой части Рудных гор. Горы эти расположены на границе Германии и Чехии, причин искать уран у немцев и не заглянуть на огонек к чехам – не было. «Руссо туристо облико морале» - Восточная Европа в 1945 году выучила эту фразу наизусть, потому и не препятствовала перемещениям наших любопытствующих организованных групп. Пока шли официальные переговоры правительств двух стран, Спецкомитет под руководством Лаврентия Павловича действовал с душевной простотой: «11 сентября 1945 года «русское подразделение в количестве 60 человек под управлением офицера заняло три шахты в Яхимове. Доступа туда теперь не имеет никто, кроме самих шахтеров» - кусочек рапорта унтер-офицера полиции Хефнера в МВД республики. Выбор места Александровым очевиден: Яхимово, как известно, «родина» урана.


Но о переговорах политиков надо сказать пару слов отдельно. Чехословакия – это ведь не Германия, в которой после слова «репарация» немецкие товарищи, не раздумывая, ставили подписи там, где было надо. До монополизации власти коммунистической партией было еще несколько лет, а уран нужен был «здесь и сейчас». Однако уже 23 ноября 1945 СССР и правительство Бенеша подписали договор о добыче урановой руды в ЧСР и поставках ее в Советский Союз. Договор длинный, с приложениями технического характера (что предоставляет Чехословакия, какое и сколько оборудования, сколько специалистов прибудут из СССР и пр.), но, если отбросить детали, все просто. Будем искать, будем добывать, будем вывозить 90%, денег за это дадим, но немного и потом, а 10% - ваши. Как же так-то, откуда такая сговорчивость вдруг появилась у премьер-министра Зденка Фирлингера, который коммунистом отнюдь не был? Рукопожатные господа ответ «знают», конечно: временно прекратив насиловать коня Буденного, Берия примчался на переговоры, подвесил Фирлингера на дыбу, загнал ему иголки под ногти и далее по схеме… Но в реальности все было иначе: в деле присутствовала … взятка. Во всяком случае, в этом уверен чешский историк уранового проекта профессор Збинек Земан. Версия, прямо скажем, не бесспорная, но, по меньшей мере, логичная, объясняющая поведение господина Бенеша. Да-да, именно господина, именно Бенеша: после 1938 года его правительство стало правительством в изгнании, а летом 1945 никаких революций не произошло: Бенеш продолжил руководить Чехословакией на совершенно легитимных основаниях. Сам Земан Збинек к числу антиспециалистов не относится: он - почетный профессор современной истории Оксфордского университета, в котором он, после эмиграции из ЧССР, получал образование. Почему бы и не прислушаться? По версии Збинека Земана, взятка была проста и незатейлива: Тешинское герцогство. Да-да, та самая Тешинская область ( герцогством она называлась в Австро-Венгрии), которую оттяпала себе Польша в октябре 1938 с согласия гитлеровской Германии. Ни дыбы, ни иголок, ни Берии в Праге: герцогство в обмен на уран. Очередной случай с ураном, когда слово «геополитика» надо расшифровывать как «геологическая политика»: представители правительства СССР гарантировали Фирлингеру, что положительно решат вопрос по Тешину с польскими товарищами. Фирлингер попытался торговаться насчет того, сколько урана будет оставаться в ЧСР. Он начал с цифры 50%, Бакулин, представлявший СССР – с цифры ноль, компромиссом и стала цифра 10%. В общем, «полцарства за коня» - это только в книжках, а герцогство за уран – это наша с вами история. Вот только документального подтверждения гипотезы Земана нет нигде, да и Тешинскую область Польша вернула далеко не сразу, а только в 1958 году. Так что, скорее всего – просто гипотеза, не более того. Но ведь красивая, правда? Вот ссылка для любопытных о том, как СССР готовился к переговорам с чехами по урану, на что рассчитывал: http://www.coldwar.ru/arms_race/2/spravka-o-predpriyatii.php .


По нынешним меркам - речь об очень небольших количествах урановой руды, но надо припомнить, что в те времена на всей территории Советского Союза за год добывали не более 30 т урана. По прикидкам наших атомщиков, наша первая Бомба состояла на 60% из урана немецкого, на 20% - из чешского и только на оставшиеся 20% это был уран из месторождений на территории СССР. Только из отвалов вокруг Яхимовских шахт за 3-4 месяца 1945 года было собрано 24,7 тонны металлического урана, немедленно отправленных в распоряжение Курчатова – своеобразный подарок гитлеровского атомного проекта нашим ученым, конструкторам и инженерам. Как такая маленькая Чехословакия умудрилась внести вклад, равный вкладу всего СССР? Ответ простой: содержание урана в наших тогдашних месторождениях колебалось вокруг цифры 0,18%, а в Чехословакии урана в породах было более 3%. Наши геологи, искавшие и находившие урановые руды там, где их не могли найти европейские и американские специалисты – большая тема и «просто песня», в Чехословакии прозвучавшая не менее звонко, чем в Германии. О том, что уран в Яхимовских рудниках точно имеется, знали все, но никогда до появления поисковой группы под руководством Семена Александрова не добывали в количестве больше 25 тонн за год: ни во времена Австро-Венгрии, ни во времена самостоятельной ЧСР, ни при гитлеровцах. А к середине 50-х рудники Чехословакии давали 2 500 тонн руды ежегодно – сами посчитайте, какие проценты роста тут получаются.


В Чехословакии Семен Петрович Александров работал вместе с Назаренко В.В., Костычевым И.В., Орловым Е.А. Если кто-то сумеет найти хоть пару слов об этих людях – буду весьма признателен, поскольку сам не сумел. Были, работали, искали и нашли уран – вот и все. Первым руководителем ЧСУП с советской стороны был Н.В. Волохов – еще одна безликая «тень». Был человек, организовавший поиски, обустроивший шахты, закрытые городки в Яхимово – вот и все, что известно. Обидно за людей, рисковавших жизнями и здоровьем ради того, чтобы ускорить создание нашего ядерного щита. Очень обидно. Поисковые партии, продолжившие работу Александрова, достаточно быстро обнаружили, что месторождения урановой руды имелись не только вокруг Яхимова – список новых месторождений чуть не страницу текста. Задний Ходов, Длажковск, Роность, Сворность, Братостви, Кладск, Рожна, Пшибрам, Осечно, Брзков, Хамр, Горный Славков, Стражский блок, Дальни Рожинка, Либерц, Мыдловары, Збраслав, Трутнов, Чешска Липа …


Стоит отметить, что такие успехи были обеспечены не только уровнем геологической школы, но и очень конкретными организационными усилиями, предпринятыми Спецкомитетом. 13 октября 1945 Совнарком принял Постановление «О концентрации и специализации поисково-разведочных работ на радиоактивное сырье». Что-нибудь понятно? Конечно, нет – атомный проект был совершенно секретным, потому такой туман уже в самом названии этого постановления. Реально же это постановление предусматривало создание Первого Главного геологоразведочного управления, в котором сосредотачивался весь потенциал поиска урановых руд. Осень 45-го, только-только страна начинала приходить в себя после страшнейшей из войн… Уже в апреле 1946 Первый Главк организовал 270 специализированных полевых геологических партий – Спецкомитет, говоря чекистским языком, приступил к обыску всей территории СССР, Восточной Европы, Монголии, Кореи, куска Китая. В таком темпе, с таким охватом огромной территории никто никогда не искал никакие полезные ископаемые: уран оставил позади себя золото, нефть, газ. Но к тому, что происходило с поисками и находками урана на территории СССР, я постараюсь вернуться более подробно, пока – о Чехословакии.


В 1948 году к власти в Чехословакии пришли коммунисты, сейчас это принято называть «государственным переворотом». Для ЧСУП и Яхимово в частности это стало новым этапом: вокруг шахт одна за другой создавались лагеря, обитатели которых временно становились добытчиками урана. К 1961 году лагерей насчитывалось 11 штук, через работы на шахтах прошло около 65 тысяч заключенных. Для маленькой Чехословакии – большое число. Ну, а для Чехословакии, в которой «Татра» и «Шкода» работали на вермахт до середины апреля 1945 года?..


Почему именно 1961 стал рубежом, после которого лагеря и заключенные вокруг Яхимово стали исчезать? Да никаких загадок, просто стали заканчиваться запасы урановой руды. К 1964 году шахты были закрыты, кроме «Единства»: здесь добывают целебную воду, содержащую радон, молибден, титан и бериллий. Курорт «Яхимово» открыт круглый год и может принимать до 1 400 человек ежедневно. Но закрытие шахт Яхимово не привело к снижению объема добычи – геологи обеспечили весьма широкий фронт работ. До 1990 года в Чехословакии было добыто свыше 110 тысяч тонн руды, но шахты стали консервироваться одна за другой уже после 1986. Трагедия Чернобыля резко ослабила интерес к атомной энергетике во всем мире, настала эпоха радиофобии и – период низких цен на уран. В результате к 1994 году добыча упала до 600 тонн в год и продолжила плавно снижаться до 228 тонн в 2012 году.


ЧСУП – ужасное название, потому реорганизация его была неизбежна. Теперь это государственное предприятие Diamo, занимающееся эксплуатацией последнего «живого» месторождения – рудника Рожна в Дольни Рожинка, неподалеку от Брно. Шахты глубиной больше 300 метров, себестоимость кг урана (напоминаю – для шахт и рудников под «ураном» подразумевают оксид урана, тот самый желтый кек) – более 80 долларов. Месторождение планировали закрыть еще в 2003 году, но тут подскочили цены, и рудники продолжили свое существование. Но руды хватило только на 10 лет, в 2014 чешское правительство приняло решение о консервации всех шахт с 2017 года. Надо заметить, что чехи намерены подойти к решению этой задачи весьма практично: Diamo намерено превратить все подземные части шахт в … газовое хранилище. Работа неспешная, но она идет и идет. И этот подход представляется куда как более практичным, чем у немцев, которые шахты действительно ликвидировали и травку сверху посадили. ПХГ лишними не бывают, а уж после февраля 2014 с Майданом и грядущими проблемами транзита российского газа через ГТС Украины – и подавно.


Да, что касается самостоятельной Словакии. Во времена ЧССР и работы ЧСУП небольшие месторождения были найдены и эксплуатировались - в Нововеска Хута и в Калница, теперь закрыто абсолютно все. Официально звучит просто замечательно: «После обретения независимости добыча урана была прекращена». Демоны были, но самоликвидировались…


У Diamo есть «очень гибкий план» по открытию новой урановой шахты близ городка Брзково – там имеется не менее 3 000 тонн руды. Что значит «очень гибкий»? В 2014 году было жестко заявлено, что Чехия возвращается на урановый рынок, будет наращивать добычу. В 2015 выяснилось, что рыночная обстановка – так себе, и планы пока стоит отложить. В январе 2016 Чехия снова «становится добывающей собственный уран страной», в марте «конъюнктура рынка делает проект новой шахты не рентабельным». Можно следить за этим замысловатым маятником, а можно не напрягаться: проект новой предусматривает инвестиции почти в полмиллиарда евро, которых у Чехии просто нет.Ну, а те 200-300 тонн урана, которые добывала Diamo, погоды на мировом рынке не делали никакой, причем не из-за малого количества, а потому, что весь он уходил на нужды АЭС самой Чехии. И, как воспоминание об «игольчатом» цикле: не смотря на все политические перемены, 100% добываемого чехами урана идет в … Россию. Обогащать-то надо! Росатом обогащает, Росатом изготавливает топливные стержни, Росатом доставляет и загружает АЭС «Темелин» и «Дукованы». Из тревожных для нас новостей: в феврале 2016 Темелин подписал договор с Westinghouse о поставке 6 ТВС в течение этого года. Это вторая попытка чехов работать с американцами, предыдущая закончилась в 2007. Тогда реакторы Темелин пришлось экстренно останавливать из-за значительных деформаций корпусов ТВС, едва не приведших к серьезной аварии. Что получится теперь – узнаем в течение этого и 2017 года.

Показать полностью
3

Урановые подземелья. Часть 3 автор: Boriss Alestar

автор - https://www.facebook.com/profile.php?id=100010274704241

Здесь все оптом https://yadi.sk/d/dEuw5TzVs5xQA


Вообще-то напрашивается название «СЭВ», но временная пошли такие, что далеко не каждый помнит эту аббревиатуру…

Германия


Гитлеровский проект атомной бомбы был основан на коноголезском уране, но было кое-что и «свое». Ну, как «свое» - чешское, польское…В самой Германии очень небольшое количество урановой руды добывалось в 1933-1934 годах возле Наббурга, в Баварии, но в тех шахтах добывали плавиковый шпат, уран был всего лишь небольшим дополнением. Ну, нет и нет – немцам вполне хватало того, что было добыто разными путями на оккупированных территориях.


После 9 мая 1945 американцы уже на месте, в Германии, убедились – да, работы по Бомбе немцы вели, но ничего не успели доделать. Это, разумеется, не помешало попытаться прибрать к рукам все, что плохо лежало. Искали ученых, искали наработки, чертежи, аппаратуру и – уран. Ну, как искали – для очистки совести, конечно. Если немцы занимались Бомбой, с их-то аккуратностью – наверняка прочесали собственную территорию от и до. Демаркационная линия Ялтинской конференции оставила Тюрингию и Саксонию в советской зоне оккупации, но в ходе боевых действий эта территория оказалась под американскими войсками, и США не преминули перепроверить все известные к тому времени шахты, где ранее была замечена урановая смолка. Специалисты из группы «Алсос» перепроверили, оценили и – спокойно ушли. «Можно наковырять 15 тонн руды, да и то весьма бедной» - таким был вердикт. Если кому-то интересны подробности работы группы «Алсос» - ищите по имени ее руководителя, Бориса Паша (Пашковского). Бывший белогвардеец, чье имя увековечено в Зале славы военной разведки США…


Можно ли было считать настоящими «урановыми профессионалами» немецких и американских геологов? Да с чего бы – атомные проекты там и там развивались на конголезской руде. И Лаврентий Палыч пошел с козырей: он слишком хорошо помнил, кто поручил ему создать Бомбу и понимал, что произойдет, если он это задание не выполнит.


Вслед за уходящими американскими войсками в Рудные горы прибыла – буквально через несколько дней! – наша геологоразведочная партия во главе с самим Семеном Петровичем Александровым. Этому человеку было всего 23 года, когда в 1914 году он возглавил геологическую разведку радиевой экспедиции в Фергане, чуть позже трудился коллектором в обследовании Тюя-Муюнского радиевого месторождения. В 1922 Александров смог, наконец, закончить учебу в Горном институте (из-за материальных трудностей в семье Семен Петрович вынужден был работать намного больше, чем учиться) и получить гордое звание горного инженера. Следующие три года – снова Тюя-Муюн, где теперь он был уже начальником геологических экспедиций, искавших все тот же радий. Но что такое радий – я уже рассказывал, так что давайте зафиксируем: к моменту своего прибытия в Рудные горы Семен Петрович почти 30 лет искал и находил уран. При этом он еще успевал преподавать, редактировать «Горно-обогатительный журнал», повышать квалификацию в Штатах, налаживать работу сразу двух НИИ. Удивительно энергичное время, удивительные люди!


А с 1938 года – Колыма. Нет, не то, о чем любит говорить рукопожатная общественность: Александрова назначили заместителем председателя экспедиционной комиссии НКВД по Колыме. Снова – поиски урана, но теперь еще и организация работы горно-металлургических предприятий. Семен Петрович Александров – еще один человек, о котором надо писать книги. Повторяю: Лаврентий Палыч зашел с козырей. В Рудные горы в составе геологоразведочной партии прибыл еще и сам Анатолий Георгиевич Бетехтин – будущий автор ставших классикой «Минералогии» и «Курса минералогии», академик АН СССР и прочая, прочая, прочая. Лучший в стране специалист по диагностике рудных материалов. Я не нашел данных о том, сколько же человек работало в этой Саксонской рудно-поисковой геологической партии, но этим людям хватило менее полугода, чтобы провести ревизию ВСЕХ рудников, разрабатывавшихся на серебро, висмут, никель и прочие металлы: Аннаберг, Готтесберг, Брайтенбрун, Иоганнгеоргенштадт, Мариенберг, Нидершлаг, Фрайберг, Обершлем, Шнееберг... Выводы Александрова и Бетехтина были однозначны: запасов урановой руды в регионе – не менее 150 тонн.


Много это или мало? Для «сейчас» - семечки, а вот для конца 1945 это было больше, чем все разведанные запасы на всей территории СССР. У Берии не было причин сомневаться в отчете Александрова и Бетехтина: Саксонская рудно-поисковая партия весной 1946 перешла в подчинение Первого главного управления при Совмине СССР. Летом 1946 поисковая партия была реорганизована в Саксонское Горное Управление, а в сентябре его возглавил Михаил Митрофанович Мальцев. Этот человек до этого момента никогда не имел дела с ураном, но Берия снова не ошибся с его кандидатурой ни на миллиметр.


Михаил Мальцев в 1918 году, в возрасте 14 лет, пошел добровольцев в Красную Армию, успел повоевать с Деникиным, Врангелем, стать офицером, но в 1922 ушел с военной службы. Ветеран войны 18 лет от роду, он уходит работать … электромонтером. Но темп жизни диктовал свои условия: Мальцев участвует в строительстве Днепровской ГЭС, где начальники заметили его талант инженера. В 1935 Мальцев закончил Новочеркасский индустриальный институт, после которого его переводят в Волгострой НКВД. Перед войной Мальцев – уже начальник строительства гидроузла в Калуге, должность предусматривала «бронь», но в октябре 41-го, после курсов переподготовки он уже на фронте. Командовал 10-й саперной армией (!), получил звание инженер-полковника. Но в марте 1943 его отзывают с фронта, чтобы поручить строительство железной дороги Котлас – Воркута, чтобы строить угольные шахты управления «Воркутауголь». Да-да – снова НКВД, в 1945 он получает звание комиссара госбезопасности. А в 1946 – Германия, и шахты уже не угольные, а урановые. Военный, электрик, инженер, командир саперов, начальник угольных шахт, комиссар НКВД – Михаил Мальцев справлялся с любой работой. Какая-то невероятная порода людей, жизнь каждого из них – ненаписанный роман. Уже в мае 1947 его усилиями Саксонское горное управление укрупняется, реорганизуется и получает привычное для нашего уха название: государственное акционерное общество, первым генеральным директором которого и стал Михаил Мальцев. Да, стоит отметить еще один момент: Мальцеву было очень удобно принимать дела у Семена Александрова, своего земляка-донбассца. Такая вот ирония судьбы: уроженцы нынешней Новороссии обучали немцев рудному делу настоящим образом.


Только за один 1948 год была начата добыча на месторождениях Беренштайн, Мариенберг, Фрайталь, Нидерпебель, Сайфенбах, открыто новое, ставшее крупнейшим в Германии – Нидершлем-Альберот. 1949 год – новые геологические поиски, открытия новых месторождений – в Цобесе, в Шнеккенштайне, в Бергене. За год найти, оценить, начать эксплуатацию – работники «Висмута» и его начальник умудрялись успевать все. Там, где за 12 лет гитлеровцы не нашли ничего, там, где американские супер-профи видели 15 тонн руды, «Висмут» находил и добывал, находил и добывал, находил и добывал. Давайте сравнивать цифры – что давал на выходе «Висмут» и что удавалось добыть на ВСЕЙ территории СССР. 1946 год: СССР – 50 тонн урана (точнее – желтого кека, оксида урана), «Висмут» - 15 тонн. 1947 год: 130 тонн СССР и 150 тонн – «Висмут». 1948: 183 тонны СССР и 321 – «Висмут». 1949: 279 тонн СССР и 768 тонн – «Висмут». 1950: 417 тонн – СССР и 1224 тонны – «Висмут». Там, где американцы увидели чертеж айфона, Александр Мальцев взял уран, во многом обеспечивший наш первый едрен-батон, имя которому придумал все тот же Лаврентий Павлович Берия. РДС-1: Русские Делают Сами.


Знаете, пусть либералы рассказывают о Берии какие угодно страшилки, обвиняют его в массовых избиениях на допросах, шпионстве на Англию, в собственноручных расстрелах и даже в изнасиловании коня Буденного – персонально мне это кажется третьестепенным. Факты ведь просты и не замысловаты, никакого двоякого толкования не позволяют. С того момента, как США научились делать атомные и ядерные бомбы, они планировали атомную бомбардировку городов СССР. Чем больше бомб – тем большее количество целей намечалось. 13 городов, 27 городов, 40… Если бы наш проект атомной бомбы был поручен кому угодно, кроме Берии – я уверен, что тот или иной план американцев был бы реализован. И в тех самых городах, где сейчас вот замечательные, добрые люди с нежными душами без устали проклинают «кровавого сталинского палача» не было бы никого и ничего, кроме радиоактивного пепла. Мы можем не любить Берию, мы можем ненавидеть Берию, но факт останется фактом: мы живы, мы уцелели только потому, что в истории нашей страны этот человек – был. Был в свое время и на своем месте. В России, насколько мне известно, есть только один памятник этому человеку. В Москве, во дворике МИФИ, на постаменте, стоит полноразмерный макет нашей РДС-1. И лучшего памятника Лаврентию Павловичу нет и быть не может.


Конечно, «Висмут» 40-х годов – это не только Александр Мальцев. Работа «урановых» людей была настолько секретной, что их имена стали «появляться» только сейчас. Р.В. Нифонтов, Д.Ф. Зимин, Г.В. Горшков, Л.У. Пухальский, М.И. Клыков. В «штабе» «Висмута», помимо Мальцева, работали Н.М. Эсакия, В.Н. Богатов, А.А. Александров, Н.И. Чесноков. После взрыва РДС-1 в Семипалатинске в 1949 многие из этих людей получили заслуженные награды, Александр Мальцев стал Героем Социалистического Труда, как и его земляк Александров. Еще бы: к 1949 году «Висмут» - это уже не только шахты. Это и перерабатывающие предприятия, транспортные и авторемонтные управления, собственный машиностроительный завод. А еще – школы, профучилища, больницы, магазины и вся прочая инфраструктура. Для кого? В декабре 1946 на «Висмуте» трудились 10 000 немецких рабочих, в декабре 1947 – 46 000, в декабре 1948 – 65 000, а к декабрю 1953 их набралось уже 133 000 человек. 1953 я вспоминаю не из-за смерти Сталина – это был тот год, когда на «Висмуте» стали появляться первые немецкие инженеры и геологи. Молодые люди, успевшие получить образование в СССР – немецкое не котировалось, знаете ли.


А еще в 1953 «Висмут» стал советско-германским АО – все, что было вывезено до того, было отнесено к военным репарациям. Впрочем, до самого 1990 года все, что добывал «Висмут», отправлялось только в СССР – но теперь уже за деньги. Из Рудных гор, в которых немцы и американцы урана не нашли от слова «вообще», «Висмут» добыл 220 000 тонн урана. К 1990 году «Висмут» был крупнейшим уранодобывающим предприятием Европы, занимал третье место в мире. Геологоразведка шла на 55 000 кв. км, за годы существования «Висмута» пробурено в общей сложности 38 600 разведочных скважин. Первые годы работы шли возле городов со средневековыми горнорудными традициями – Аннаберг, Мариенберг, Фрайберг, Шнееберг. Но время шло, пласты вырабатывались, шахты закрывались, в последние годы работы шли на совершенно новых месторождениях – близ Роннебурга, Шлёма и Кенигштайна, неподалеку от Дрездена. Те, кто прибыл в Германию в самые первые годы «урановой эры», успели застать «передовую немецкую технологию» той поры. Прямоугольные стволы шахт, вырубленные вручную, деревянные крепи, ручные вагонетки… «Дикие варвары» учили немцев, что такое бетонная крепь, зачем вагонеткам двигатели, знакомили с таким чудом, как подъемные электрифицированные барабаны, строили пришахтные железные дороги, чтобы доставлять руду на перерабатывающий завод не на телегах и даже не на самосвалах.


Пришедший на пост директора «Висмута» в 1960 году Семен Николаевич Волощук проработал на этом посту 25 лет. Еще один человек-легенда, еще один ненаписанный роман. Это при нем выяснилось, что уран можно добывать с глубины в 2 километра при нормальном 8-часовом рабочем дне. Уникальная система охлаждения и вентиляции разработаны при нем и при его непосредственном участии. Да-да, не надо хитро щурить глаз: опыт Волощук нарабатывал в шахтах Донбасса, хоть и понаехал в него из-под Кировограда. При Волощуке, в начале 80-х, на руднике Кёнигштайн был успешно освоен новый, экологически самый безопасный способ добычи урановой руды – подземное выщелачивание. Но к тому времени работать приходилось с рудой, содержание урана в которой было около 0,7% и менее: «Висмут» добирал последние остатки было роскоши.


В 1989 году на 18 предприятиях СГАО «Висмут» трудились 47 000 человек, но без всякой связи с политическими событиями было очевидно, что «Висмут», дававший нам треть всего нашего урана, доживает последние годы. Из 19 месторождений полностью или частично были выработаны все 19. Новые месторождения, найденные на территории СССР, делали работу «Висмута» все менее осмысленной. В 1990 году на предприятии стали готовиться к совсем другой работе: предстояло не только закрыть, демонтировать, вывезти, но и обеспечить радиационную безопасность окружающей среды и населения. Планы были сверстаны, этапы намечены, вот только выполнять их пришлось уже не нам. Время полного прекращения добычи и обогащения – август 1990 года, время исчезновения государства – ноябрь 1990 года. Федеральная программа рекультивации территории «Висмута» обошлась Германии в 7 млрд евро. Исчезли отвалы породы, были засыпаны шахты, удалены любые следы жизнедеятельности огромного предприятия, как, впрочем, и все прочее, что оставалось от советского атомного проекта. Новые власти закрыли все ГДР-овские АЭС, хотя среди них не было ни одной устаревшей. Но изучение состояния энергетической системы Германии – тема хоть и интересная, но она находится явно за рамками Саги о Росатоме.


Вот такой была история немецкого урана. Память о «Висмуте» не исчезла – есть множество сайтов, есть ветеранская организация, в Германии сняли два художественных фильма. Только в Электронной Библиотеке Росатома я насчитал пять книг, в которых история предприятия описывается с разных сторон самым подробным образом. Если у кого-то вдруг появится интерес – с удовольствием подскажу, где что искать, а в этой заметке надо уже остановиться, иначе она станет бесконечной. Немецкий уран помогал нам очень здорово – и при создании РДС-1, и в мирной части нашего атомного проекта. И предлагаю поставить маленькую такую галочку: не стало урана – не стало ГДР. Совпадение по времени удивительное, а еще занимательнее, что эту фразу придется повторять неоднократно. Что касается территории самой ФРГ, то тут по урановой части все намного более скучно. Следы урана есть в Баварии и в Шварцшвальде, но руды там настолько бедные и их настолько мало, что ни о какой промышленной добыче речь никогда не шла. Так что сегодня ситуация в атомной отрасли Германии я могу описать коротко: «Кого-то беспокоит зависимость Германии от российского газа? А вы не чешите ее»… Вот такая получилась история с немецким ураном. При Гитлере его найти не смогли – и слава богу. Мы, наши славные дедушки да бабушки – нашли, и нашли много. И снова – слава богу: этот уран помог остановить американскую машину уничтожения, действие которой мир наглядно видел летом 45-го в Японии. С исчезновением СССР и ГДР исчез и уран. Если кому-то очень хочется – может добавить в атомную тему чуточку мистики.


Заметка опять получилась длинной, придется ограничиться только Германией. Дальше надо бы уже попробовать прикоснуться к нашему «родному» урану, но, все таки, сначала закончим обзор Восточной Европы. Как разделить – где начинается совсем наш уран, а где он был чуточку иностранным, но все равно нашим?.. Да и нравится мне этот странный лейтмотив, который будет продолжаться и продолжаться.


Был уран в Чехословакии, но не стало Чехословакии и СССР – и нет урана ни в Чехии, ни в Словакии. Был уран в Польской Народной Республике – нет теперь ни ПНР, ни урана на ее территории. Был уран в Югославии – далее по тексту. Был уран в Народной Республике Болгария - … Был уран в Венгерской Народной Республике - … И Социалистическая Республика Румыния – тоже была… Думайте об этом что угодно – я перечисляю просто факты. Уран во всей Восточной Европе исчез вместе с исчезновением СЭВа. Уран был даже в Эстонской Советской Социалистической Республике – пока была жива ЭССР. Есть ли исключения? Есть. Одна штука. Украина. Вот ни слова не скажу про политику, но уран говорит нам: Украина не может быть чужим для России государством! А это вам не хухры-мухры, это, как известно – небесный металл!.. Кремль, Банковская, Белый дом, Брюссель – это все наносное. Ну, мне так кажется)

Показать полностью
6

Урановые подземелья. Часть 2. автор: Boriss Alestar

Долго думал, как начинать обзор. Традиционно используют либо географический принцип, «перебирая» континенты и страны, либо геологический – по типам руды, сопутствующих минералов, процентному содержанию. Но уран, небесный металл – удивительный химический элемент: он во многом формировал и формирует нашу действительность. Вот и давайте посмотрим, как развивалась его добыча, положив в основу события исторические.


Уран «пришел» в большой мир громко и страшно – взрывами, спалившими сотни тысяч человеческих жизней в двух японских городах. Чтобы «Толстяк» и «Малыш» сделали свое черное дело, в Америке все годы Второй Мировой усилиями ученых доброго десятка стран и американского правительства реализовывался знаменитый Манхэттенский проект. Давайте попробуем ответить на очередной «детский» вопрос: а откуда для этого проекта взяли уран?


Казалось бы, причем тут расовая теория?.. В бесконечно далеком 1865 году на трон Бельгии взошел новый монарх – Леопольд II. Славный король решил, что Бельгия просто таки обязана войти в число приличных европейских держав – то есть заиметь себе собственную колонию. У всех есть, надо подтягиваться. В 1884-1885 в Берлине проходила конференция европейских держав, решавшая вопрос колоний в Центральной Африке. Без всякой войны, за счет хитросплетений невероятных интриг, Леопольд II умудрился … купить в личную собственность территорию в 2.3 млн кв. км на южном берегу реки Конго – 76 площадей самой Бельгии. В том же 1885 году было основано «государство», которое так и называлось – Свободное Государство Конго. Свою частную собственность Леопольд передал своему же королевству, а колонией, как и положено, управлял генерал-губернатор. Кому хочется жутких подробностей этого правления – с отрубанием рук, с заложниками, массовыми казнями – изучайте на досуге. Я ограничусь тем общими цифрами: население Конго к 1920 году составляло половину от населения 1885 года. Цифры уничтоженных разнятся – кто же их там учитывал-то… То ли три миллиона, то ли десять миллионов. В европейской печати тех лет не уставали восхищаться столь бурному распространению христианских ценностей.


Вернемся к урану. В одной из провинций бельгийского Конго – Катанге – было открыто множество месторождений самых разных металлов. Медь, олово, кобальт и – тот самый небесный металл. Впрочем, есть один технический момент: первое время разработка урановых руд шла не ради урана, а ради радия (пардон за масляное масло, конечно). Давайте коротенько припомним, что это за элемент такой.


В 1896 году Беккерель открыл урановые лучи, со следующего года к работам по изучению урана приступили Пьер Кюри и его супруга, Мария Склодовская-Кюри. Фамилии, оставшиеся с нами навсегда: Бк (беккерель) – единица измерения активности радиоактивного источника в Международной системе единиц, Ки (кюри) – единица измерения активности радиоактивного источника, но внесистемная. Беккерель говорил об открытии им «лучей» исходящих от урановой руды, супруги Кюри первыми предложили назвать излучающие свойства атомов некоторых элементов столь знакомым нам словом «радиоактивность». Во время своих исследований различных образцов урановых руд Кюри обнаружили, что некоторые из них имеют радиоактивность большую, чем мог давать сам уран. Значит, в этих образцах, помимо урана, присутствовал еще один элемент, дававший эту дополнительную радиоактивность. 26 декабря 1898 года Мария и Пьер смогли химическими методами выделить этот элемент и, по праву первооткрывателей, присвоили ему имя «радий» - «излучающий, лучистый». Ra – такое обозначение имеет этот элемент, который действительно куда более радиоактивен, чем уран. Период полураспада – 1600 лет, в природе он не то, что редок, он ОЧЕНЬ редок. Начав работу над получением чистого радия в конце 1898 года, к 1902 супруги Кюри смогли наработать целых 0,1 грамм радия, для чего им пришлось переработать тонну урановой руды. Тонна и 0,1 грамма – это была отличная работа, поскольку в природе на 3 миллиона атомов урана-238 приходится в среднем 1 атом радия. Радий – осколок радиоактивного деления урана-238, период полураспада последнего – 4,5 млрд лет. Распадается уран-238, прямо скажем, не торопясь – потому и так ничтожны запасы радия. Поскольку статья не о радии, я не стану расписывать значение и применение этого элемента для физики, химии, медицины – желающие могут поискать информацию самостоятельно.


Не так важны были все полезные свойства радия и для хозяев Бельгийского Конго: люди они были все больше простые и прагматичные. В 1906 году цена 1 грамма радия достигла своего максимального значения – 175 000 долларов. За 1 грамм. Тогдашних долларов. Давайте через цену на золото – для наглядности. В 1906 году тройская унция (31,103 грамма) стоила 20,67 доллара. 66 центов за 1 грамм золота. И – 175 000 долларов за 1 грамм радия. Грубо – 1 грамм радия на максимуме стоил столько же, сколько 265 кг золота. Такое вот соотношение.


Скажем мягко: бельгийцы были сильно заинтересованы в интенсивной разработке урановых месторождений, но на сам уран им было плевать с высокой колокольни. Ядрен-батонов никто не делал, АЭС не наблюдалось, а тут 1 грамм радия по цене 265 кг золота… Европейская классика: колючая проволока вокруг рудников, контракты на 9 лет (дольше люди не выдерживали, умирая или превращаясь в инвалидов от лучевой болезни), ручной труд За два года непрерывного стажа (то есть ежели здоровья на эти два года хватило) премия: 2 курицы и 1 коза... Провинция Катанга, рудник Шинколобве, был открыт полковником Шарпом в 1914, разрабатываться стал с 1921 года. Рудник расположен на высоте 1400 метров над уровнем моря, глубины шахт доходили до 400 метров. Нас привычно пугают Магаданом – тогда в Шинколобве, получается, просто санаторий был. 40 градусов в тени круглый год, шахты с минимумом оборудования и без проветривания, кирка, вагонетки вручную… Руда, содержавшая до 65% оксида урана, убивала добытчиков, но при этом мало кого интересовала, а потому просто сваливалась в огромные отвалы. Именно Шинколобве стал на какое-то время африканским Эльдорадо: к 1940 году тут был добыт почти килограмм радия.. Но цена на него постепенно стала падать – наверное, это и подтолкнуло компанию «Юньон Миньер дю О-Катанга» задуматься о том, что делать с самим ураном.


Уран стали использовать как … краску для фарфора, при его помощи делали стекло с разной окраской, его сплавляли с железом вместо дефицитного вольфрама. В общем, развлекались, как могли. Ей-богу, лучше бы уран и дальше валялся возле того Шинколобве как памятник сотням тысяч чернокожих рабочих, умерших при его добыче. А так он стал вывозиться в Бельгию, что и сослужило человекам недобрую службу: при оккупации страны гитлеровские атомщики получили в свое распоряжение 1 200 тонн урановой руды, что подстегнуло работы по созданию атомной бомбы в пресловутом Третьем Рейхе. Но Шинколобве стало и основой Манхеттенского проекта – до Центральной Африки ведь Гитлер не добрался.


В мае 1939 года управляющий «Юньон Миньер» Эдгар Сенжье находился по делам в Англии, где ему и организовали встречу с самим Жолио-Кьюри, который сумел растолковать промышленнику потенциал урана и то, каким оружием он может стать в руках Гитлера. В октябре 1939 Сенжье прибыл в Нью-Йорк, откуда и дал распоряжение вывезти всю урановую руду с обогатительной фабрики в Оолене в Англию. К сожалению, распоряжение выполнить просто не успели – в мае 1940 Бельгия была оккупирована немцами, руда перешла в их руки. Опасаясь вторжения гитлеровцев в Конго, Сенжье приказал переправить все отвалы руды Шинколобве в США, что и было успешно осуществлено в конце того же 1940 года. Занимательно, что по резервам урана Германия и США стартовали с совершенно одинаковых позиций: немцам достались 1 250 тонн конголезской руды в Бельгии, и ровно столько же Эдгар Сенжье доставил из Бельгийского Конго на территорию Штатов. Участники Манхеттенского проекта до этого имели дело только с канадской урановой рудой, потому при первом знакомстве с рудой из Конго были уверены, что вся их аппаратура внезапно вышла из строя: руда, предоставленная «Юньон Миньер», содержала до 65% оксида урана. На сегодняшний день этот показатель – высший во всей истории урановой геологии. Вот такая удивительная история: африканский уран не только придал ускорение работе над Бомбой немецких физиков, но и сделал возможным реализацию Манхеттенского проекта. «Малыш» и «Толстяк» по своему происхождению почти на 100% - «африканцы».


Рейх не пошел в Африку, потому, после небольшого перерыва, работы на Шинколобве были возобновлены – но теперь уже не ради радия, а для добычи именно урана. Но самая богатая руда, с невероятными 65% оксида урана к тому времени, как выяснилось, просто закончилась. Как говорят в таких случаях геологи – «разработка велась выборочным методом»: в погоне за радием бельгийцам были интересны только те участки в шахтах, где содержание оксида урана было максимальным. Сенжье, передав (разумеется, читать как «продав») американцам все, что было собрано в отвалах, попытался продолжить разработку шахт, но халява кончилась. С 1943 по 1950 в ход пошла руда с содержанием оксида урана 13%, с 1950 по 1952 урана было уже 3-4%, а с 1952 по 1960 – 0,35%.


Откуда взялся последний рубеж – 1960 год? Уверен, что никто из жителей страны, в которой имеется университет имени Патриса Лумумбы такой вопрос вообще не задаст, правда ведь?.. Уходя прочь из нового независимого государства, колонизаторы демонтировали все шахтное оборудование, предприятия по обработке руды, залили шахты водой, забетонировали входы – в общем, сделали все возможное, чтобы Заир остался без собственного урана. Добыча в Заире действительно прекратилась, но «биография» самого Заира оказалась весьма замысловато. Урана в Заире не было, а вот в Демократической Республике Конго он есть. Вот только добывают его черные (во всех смыслах слова) копатели и сбывают его, как умеют на черном рынке. Время от времени информация прорывается, но скупо и отрывочно. Для интересующихся – вот более-менее полная недавняя подборка: http://www.atominfo.ru/news4/d0585.htm . Для официальной геологии и МАГАТЭ коноголезского урана больше не существует, для зарубки в памяти он оставил нам несостоявшийся гитлеровский атомный проект и удачный Манхэттенский проект, основой которых был уникальный рудник Шинколобве.


Вот, собственно, вкратце история самых богатых по содержанию месторождений урана в нашей истории. Белый человек в пробковом шлеме нашел, заставил добыть для себя самые вкусные куски и убыл восвояси…

Показать полностью
Отличная работа, все прочитано!
