Теперь можем приступить к процессу снятия задней крышки. Она закреплена на клипсах. Чтобы поддеть ее, нам потребуется пластиковая лопатка. Металлический инструмент желательно исключить при данной операции, иначе можно повредить начинку телефона. Как только все клипсы отщелкнулись, аккуратно поднимаем крышку и кладем ее рядом, параллельно смартфону.

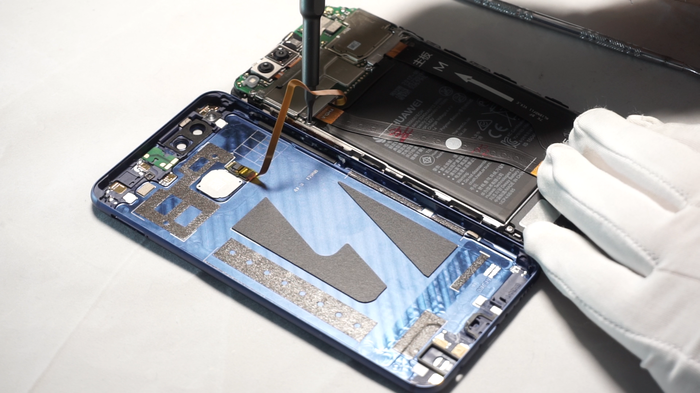

Здесь можем наблюдать шлейф дактилоскопического датчика, который связывает крышку с основной платой. Итак, чтобы убрать заднюю крышку, необходимо открутить один винтик. Это необходимо для того, чтобы снять защищающий экран, за которым смонтированы места под установку шлейфа дисплея и как раз-таки шлейфа датчика отпечатков пальцев.

Выкрутив винт, удаляем экран пинцетом.

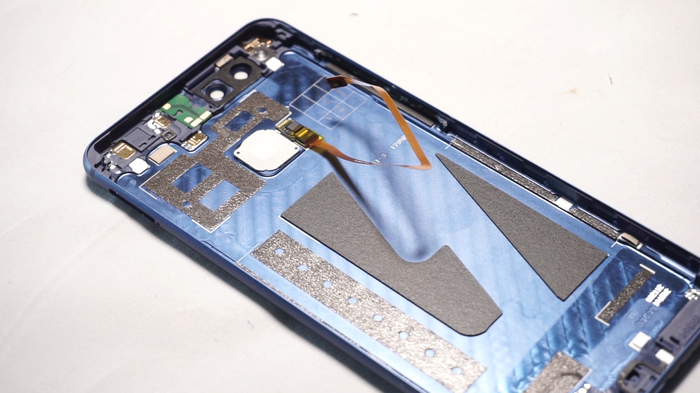

Отсоединив шлейф сканера, освобождается крышка. Обратим внимание, что производителем в корпусе крышки установлено: в верхней части - Wi-Fi и Bluetooth-модули, в нижней части - GSM-антенна. А, собственно, в центральной части - сканер отпечатков пальцев.

С крышкой ознакомились, смело убираем в сторону.

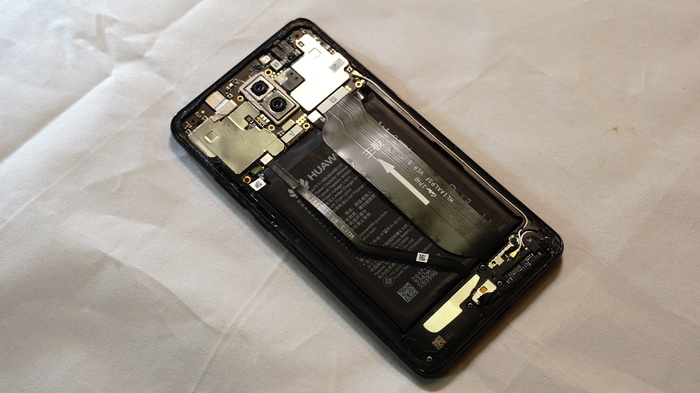

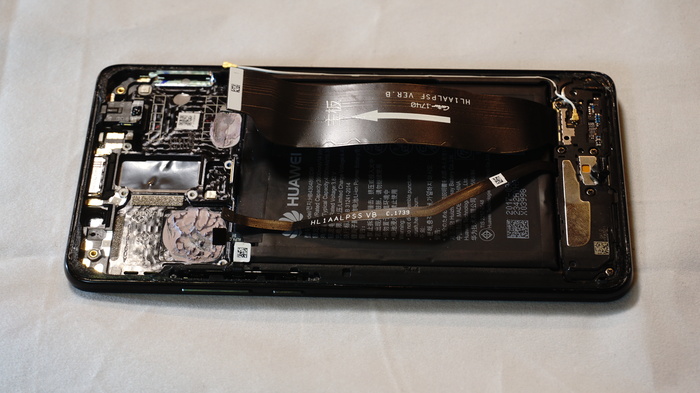

Вернемся к смартфону. Внутренняя часть состоит из основной материнской платы, батареи телефона, полифонического динамика, и нижнего шлейфа материнской платы, который идет к вспомогательной плате смартфона поверх батареи.

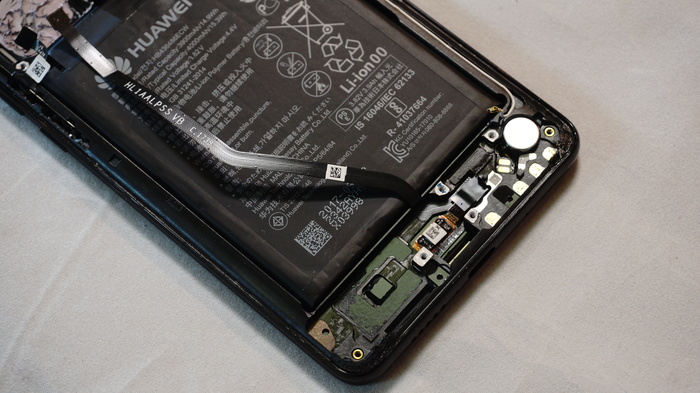

На нижней вспомогательной плате нашли место системный разъем, разъем джек на три с половиной и микрофон. Также присутствует вибромотор.

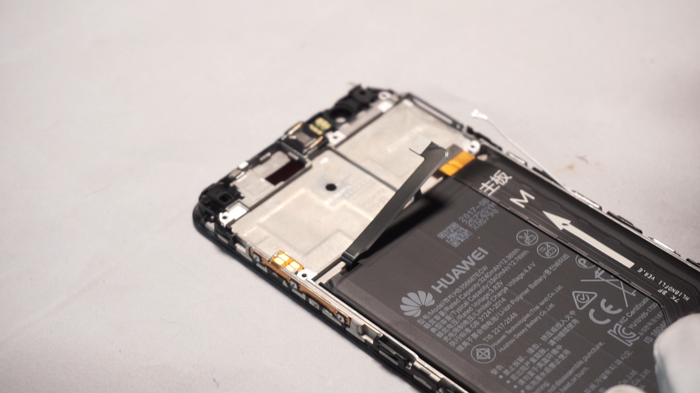

Для того, чтобы продолжить разбор устройства, требуется отвернуть два винта, которые крепят экран, защищающий подсоединение основных шлейфов. А именно: шлейф батареи и шлейф для нижней системной платы.

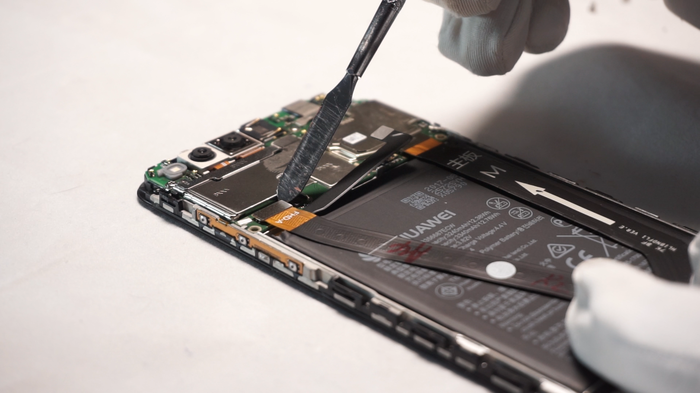

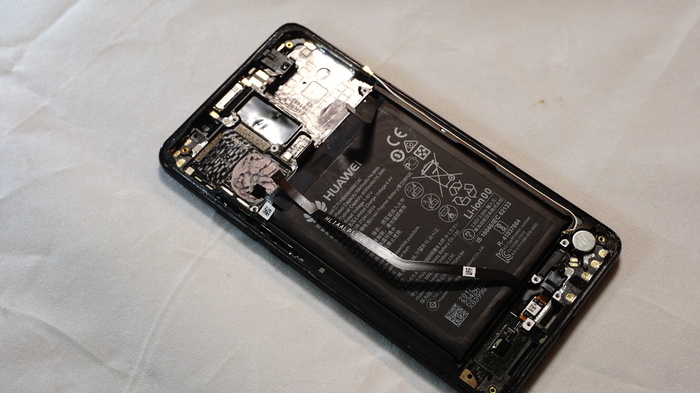

Открутив винты, нам становятся доступны для отсоединения шлейф батареи - размыкаем его, и межплатный шлейф, также разъединяем его. Ранее освобожденный шлейф дисплея тоже отсоединяем.

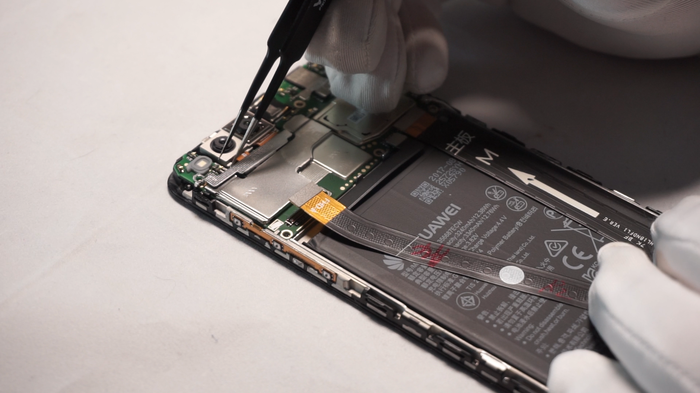

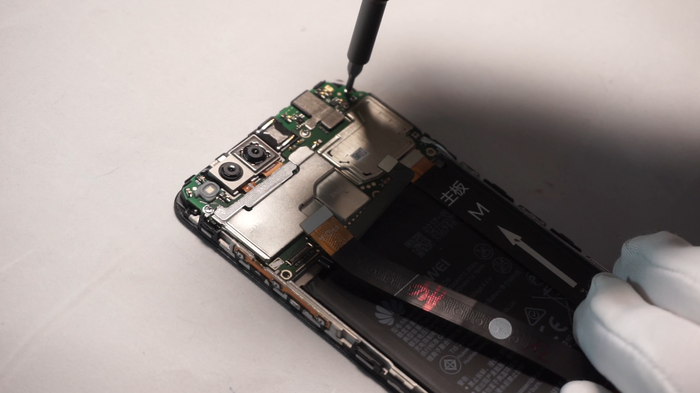

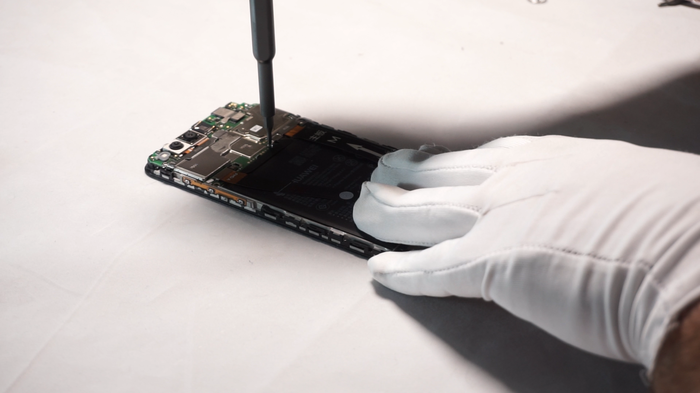

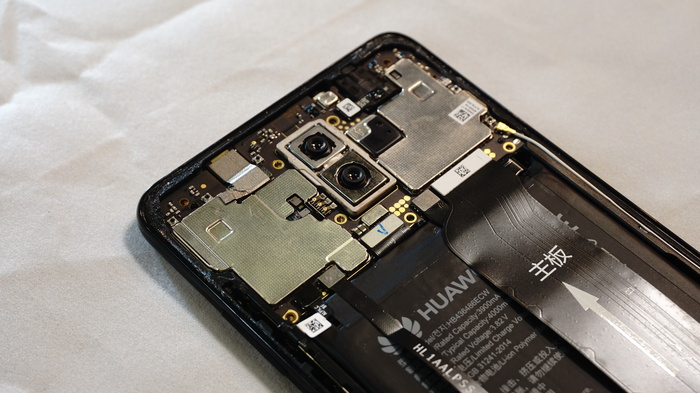

Далее, чтобы успешно снять материнскую плату, необходимо открутить 3 винта. Сделав это, снимаем очередной защитный экран.

Здесь у нас две камеры, где у каждой имеется свой шлейф. С помощью лопатки отсоединяем оба шлейфа. Модуль камеры демонтирован.

ПИИУ! На самом деле надо делать это аккуратнее, не повторяйте этого в домашних условиях!

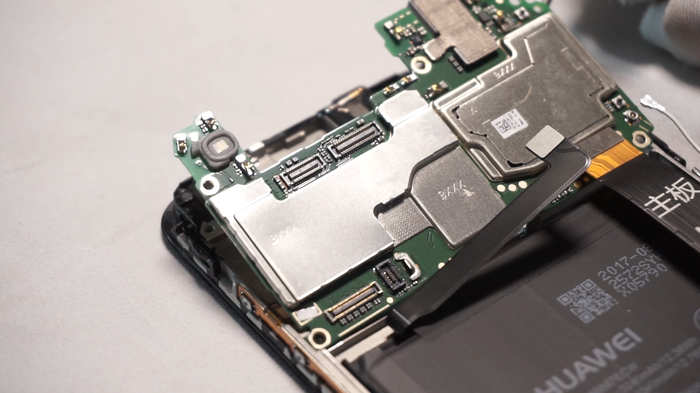

Для того, чтобы извлечь материнскую плату, без резких движений поднимаем ее за правый верхний угол, захватив пинцетом.

Нам стали открыты шлейф боковых кнопок смартфона - по левой стороне, сверху посередине корпуса - голосовой динамик, правее от него - датчик приближения и световой датчик.

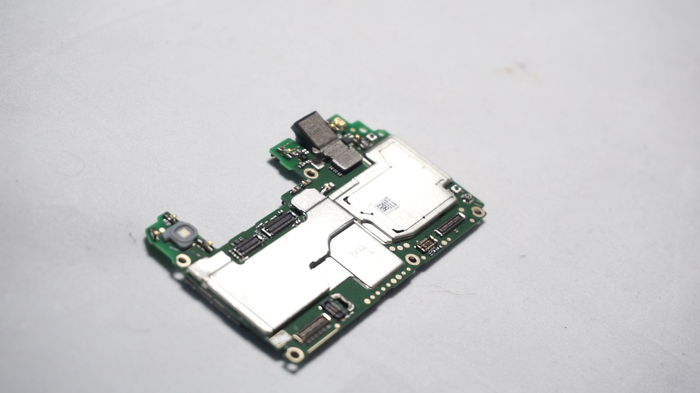

Перейдем к материнке.

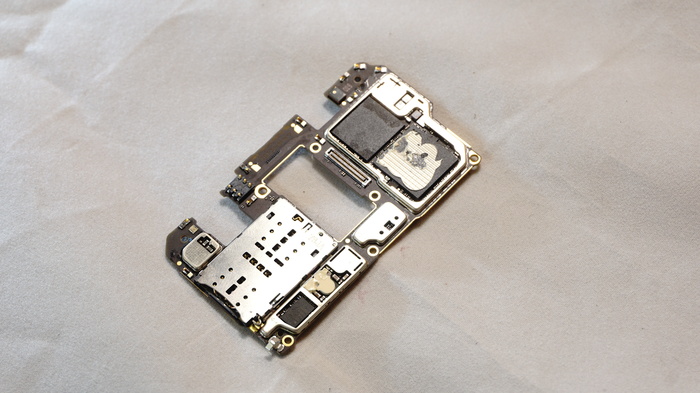

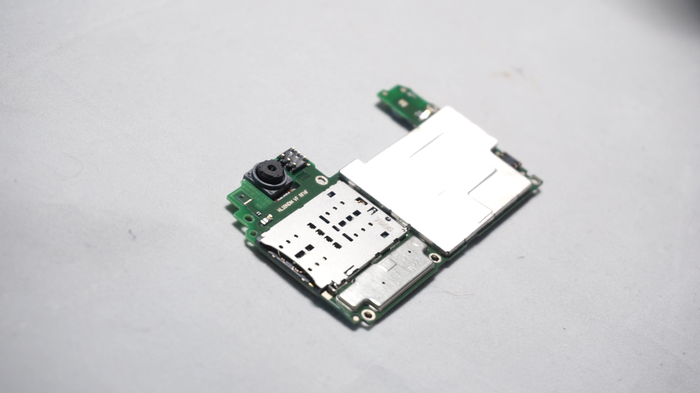

Итак, чтобы отсоединить фронтальную камеру, переворачиваем плату на другую сторону. Отцепляем скотч и с небольшим нажатием снимаем фронталку.

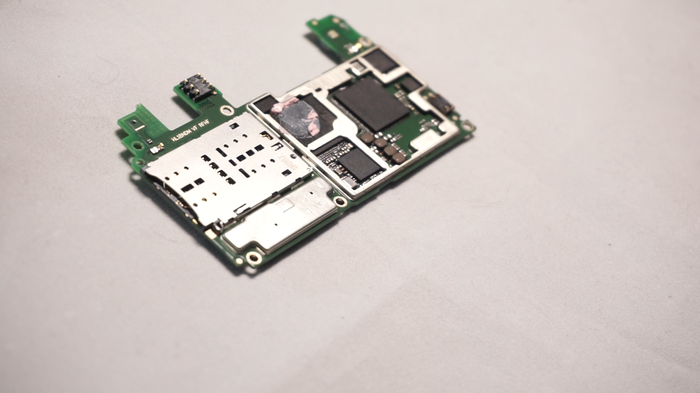

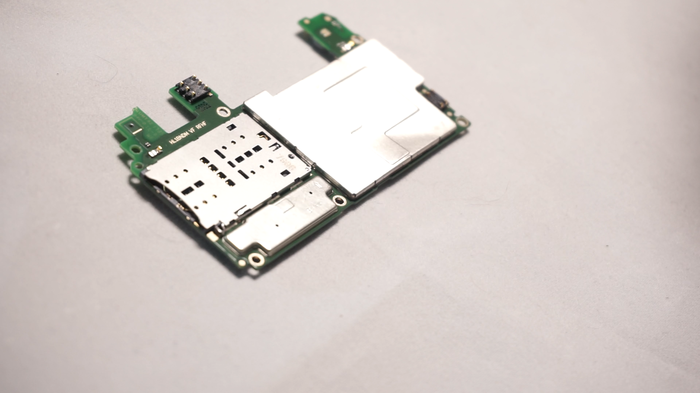

Снова возвращаемся на другую сторону платы, где имеется: коннектор датчика приближения и освещения, сразу ниже - сим-ридер, а справа - основной блок, где находятся процессор и флеш-память.

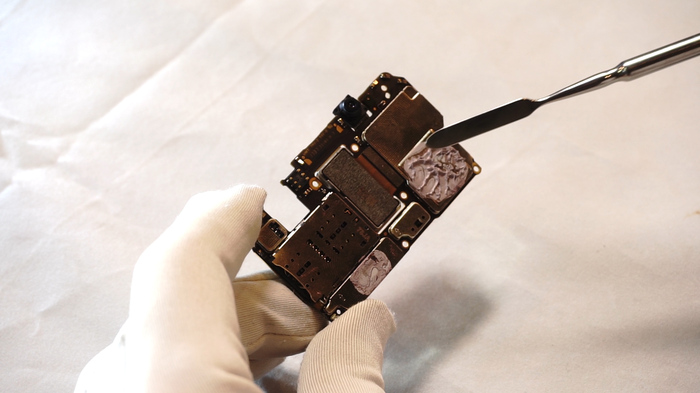

Чтобы их увидеть, снимаем защитную пластину. Как и было сказано, наблюдаем процессор смартфона, встроенную флеш-память и контроллер питания. Также по правой стороне идут коннекторы для кнопок навигации.

Перейдем к вспомогательной плате.

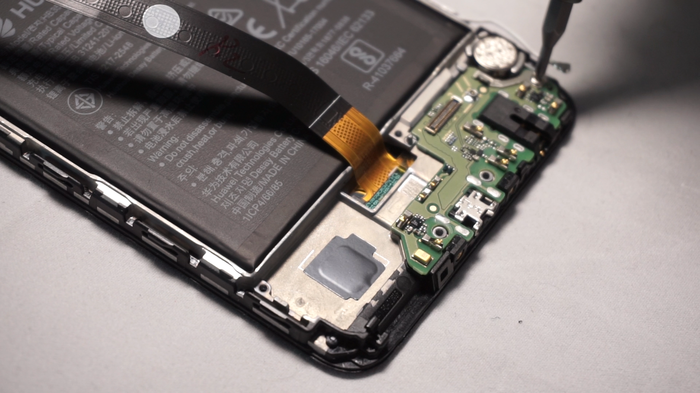

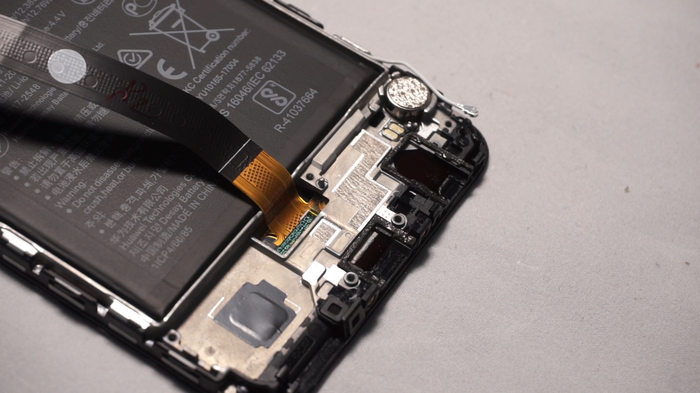

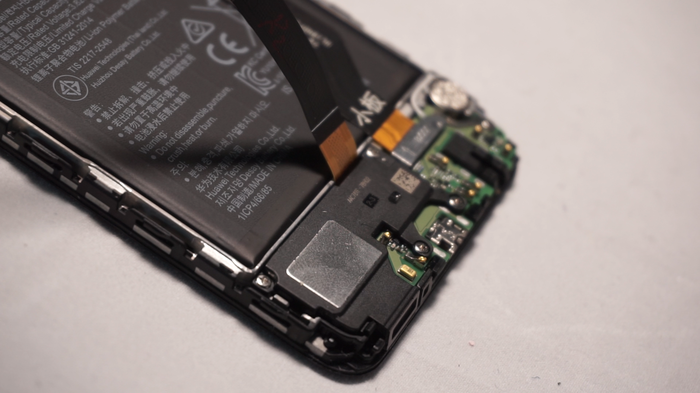

Здесь, чтобы снять межплатный шлейф с системного разъема необходимо открутить 4 винта полифонического динамика. Поочередно открутив винты и освободив динамик, удаляем его с места установки пинцетом. Также убираем еще один экран, который был закреплен на винте от динамика.

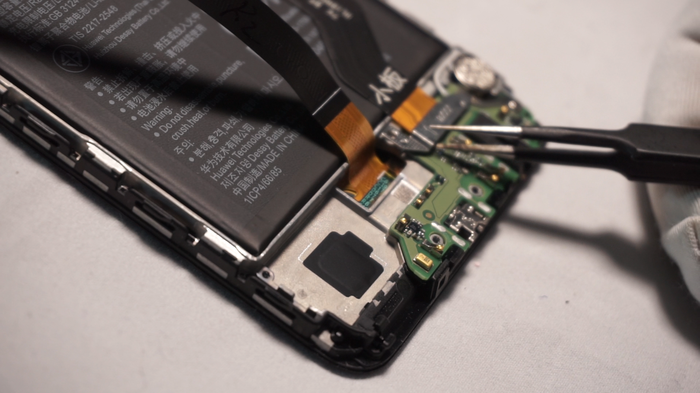

Вот теперь открылась возможность отсоединить межплатный шлейф полностью. Его можно убрать. Следуем к коаксиальному кабелю, и точно так же, как говорилось при разборе немного ранее, подцепляем его снизу пинцетом и разъединяем.

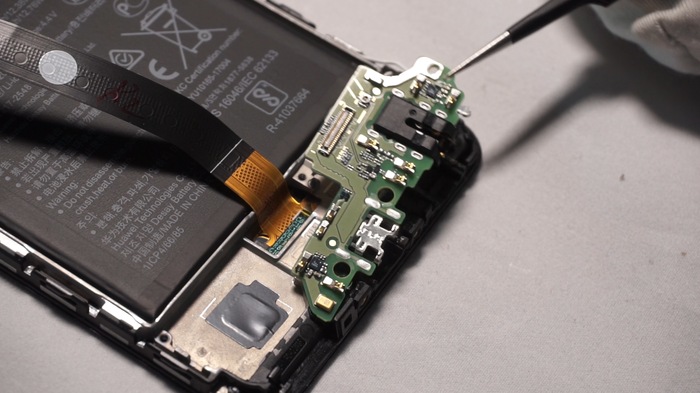

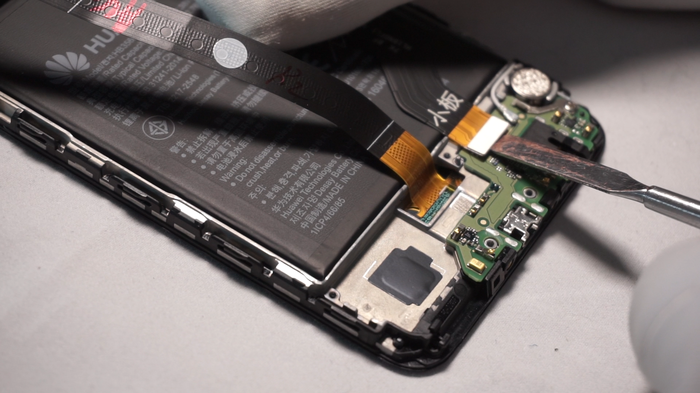

Далее откручиваем один винтик, чтобы окончательно снять вспомогательную плату. Закреплена она на клипсах, поэтому будьте осторожны, чтобы не повредить микросхему при снятии. Сняв с клипс, пинцетом удаляем нижнюю плату.

Здесь у нас находятся шлейф дисплейный, вибромотор и контакты вибромотора.

Обратим внимание на вспомогательную плату.

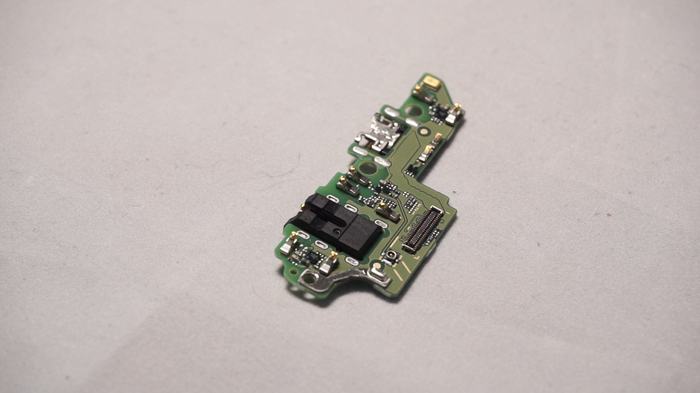

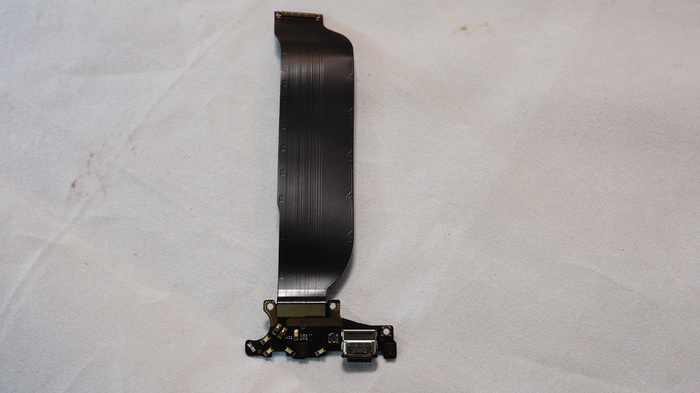

На ней расположились MicroUSB-разъем, чуть ниже - коннектор межплатного шлейфа и разъем джек. В крайней правой части - микрофон и усилительные контакты для GSM-сигнала.

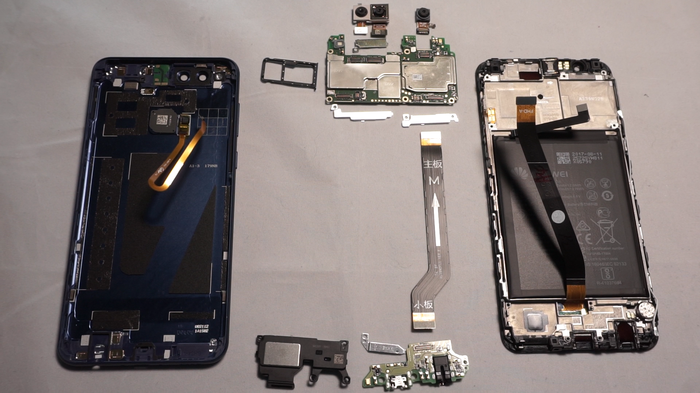

Разбор окончен, а напоследок окинем взглядом все внутренности смартфона Huawei Honor 7X.

Всем спасибо, за внимание! Буду рад комментариям.

Приветствуем всех и каждого. Сегодня на операционном столе для вскрытия новенький смартфон Xiaomi Mi NOTE 3. Но операции, то есть ремонта, не будет, - это скорее обзорный, классический разбор телефона.

Чтобы добавить интересности - спойлер: при разборе нам открылись не очень приятные подробности о данном гаджете.

Приступим.

Для начала извлекаем лоток сим-карты. Как обычно, снимаем заднюю крышку. Она закреплена на клипсах и двухстороннем скотче. Советуем использовать пластиковую лопатку, подойдет и медиатор. Можно конечно сделать это и металлическим инструментом, но крайне аккуратно. Как только все клипсы отщелкнуты, убираем крышку в сторону.

Сняв крышку, видим защитный экран, который крепится на десяти болтах. Берем отвертку и откручиваем их, чтобы продолжить.

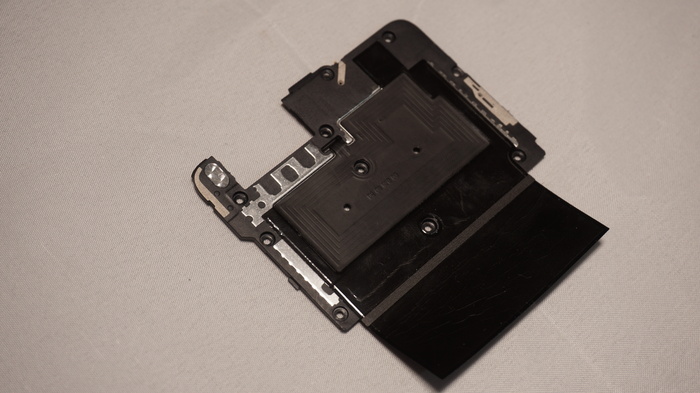

Теперь этот защитный экран необходимо снять, для этого мы используем пластиковую лопатку, можно и пинцет, главное - быть предельно осторожным, ведь кроме болтов, его держат клипсы.

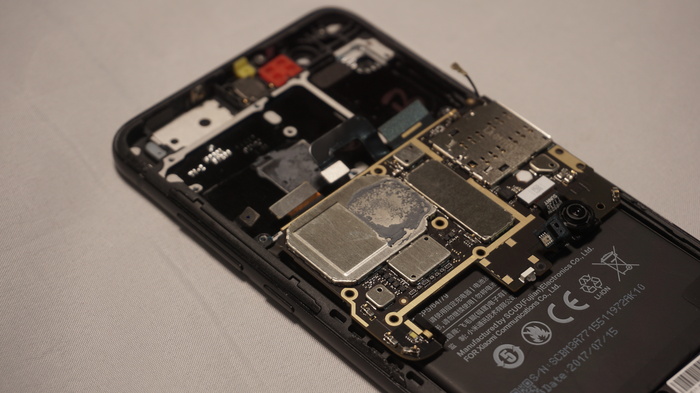

Теперь мы видим основную плату смартфона Mi Note 3, защитные экраны и шлейфы.

А именно: межплатный, который связывает основную и вспомогательную платы, шлейф аккумулятора, шлейф дисплея, коннектор камеры, коаксиальный кабель, шлейф боковых кнопок. Также наблюдаем модуль двойной камеры и разъем 3.5 под наушники.

Поочередно отсоединяем шлейфы, не делая резких движений, а также снимаем защитное стекло с модуля камеры.

Сама плата дополнительно держится, правда, всего на одном болтике.

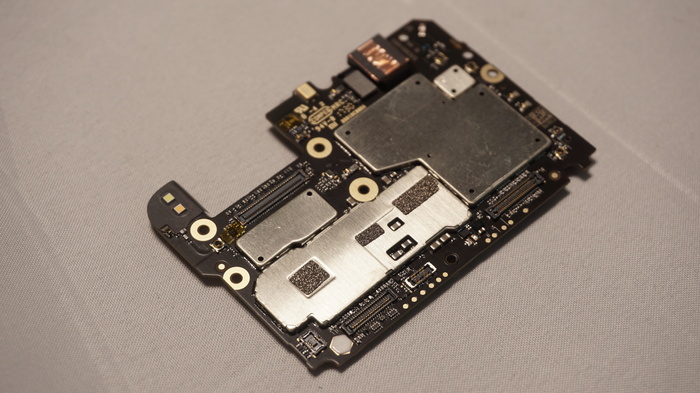

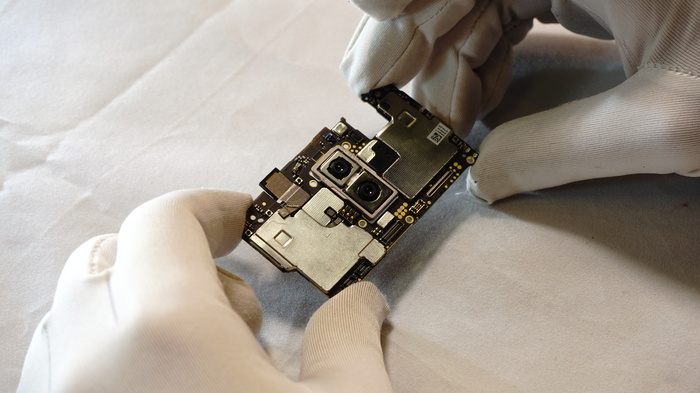

Бережно снимаем модуль камеры, взяв его пинцетом с двух сторон. Затем снимаем и плату, соблюдая все ту же осторожность. Вот теперь мы можем взглянуть и на “темную” сторону платы.

Снимем защитный экран с блока памяти и процессора, чтобы показать вам один большой секрет этого гаджета.

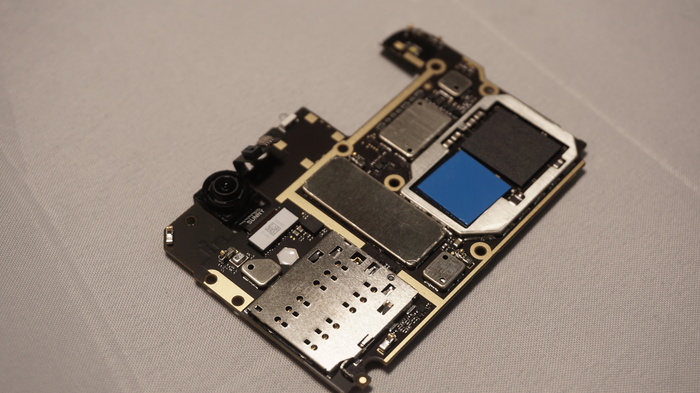

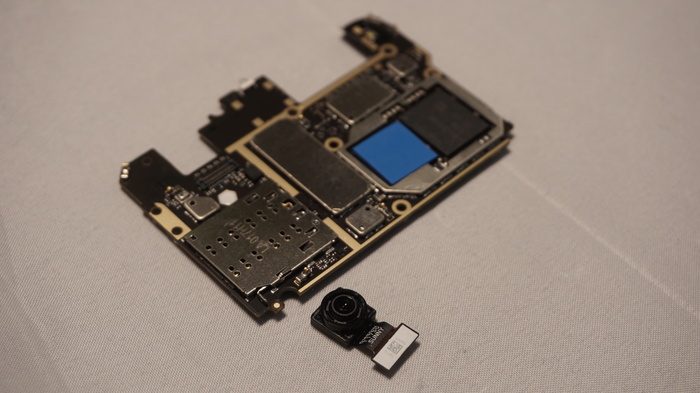

Итак, тут мы видим нетипичный фрагмент синего цвета (термопрокладка). Задаемся вопросом: для чего здесь это? Недолго думая, даем ответ. Эта штука нужна для того, чтобы отводить тепло от процессора Qualcomm Snapdragon 660. То есть тепло переходит на нее, далее взаимодействует с защитным экраном, на котором распределена термопаста, и только уже потом переходит на своеобразный радиатор.

Эта та самая вещь, о которой мы говорили в начале. Такие ухищрения для отвода тепла делают только тогда, когда есть опасность серьезного перегрева. На основании этого делаем вывод, что смартфон греется "будь здоров".

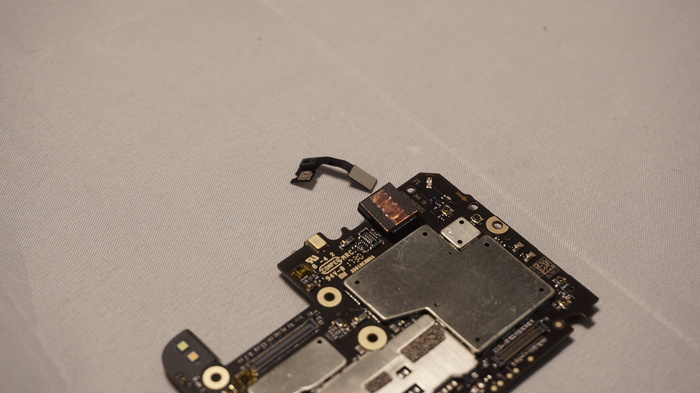

На самой плате мы видим датчик освещения и приближения, и модуль фронтальной камеры.

Снимем сначала датчик.

А затем и камеру.

Основная плата разобрана конечно не полностью, но для диагностики устройства этого достаточно.

Переходим к вспомогательной плате. Как видите, защитный экран тут крепится на восьми болтах. Смело и аккуратно откручиваем их. Готово. Пинцетом поддеваем его, и экран снят.

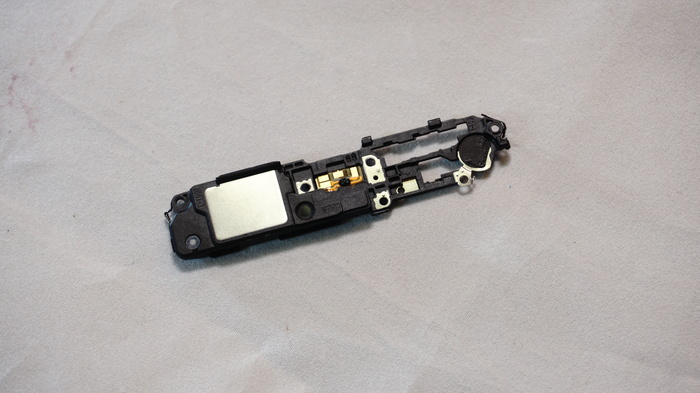

Мы видим на защитном экране динамик, вибромотор и индикатор влаги, собственно, с ним все.

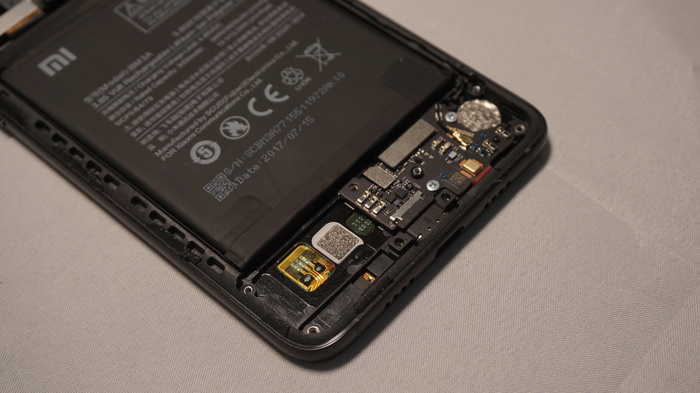

Далее еще одна вспомогательная плата. Видим, что она прикручена двумя болтиками.

Видим коаксиальный кабель, разъем питания, межплатный шлейф, шлейф дактилоскопического датчика и микрофон.

Поочередно отсоединяем их от платы, используя при этом пинцет. Не забываем про коаксиальный кабель, а также откручиваем два болта, которые и держат нашу плату. Все готово для того, чтобы удалить плату из телефона.

В дополнение к болтикам она еще и приклеена на двухсторонний скотч - поддеваем лопаткой плату, преодолеваем сопротивление скотча - готово, плата снята.

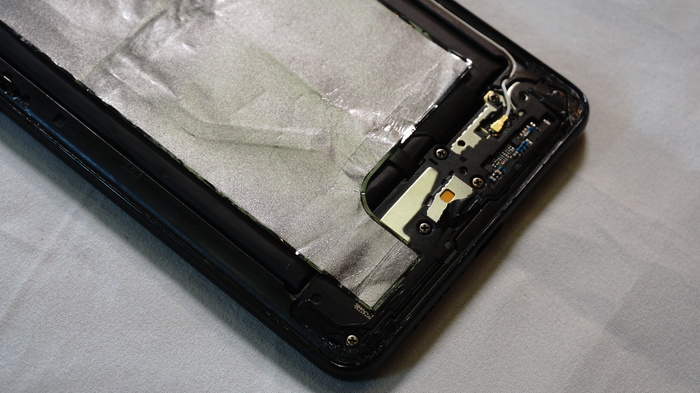

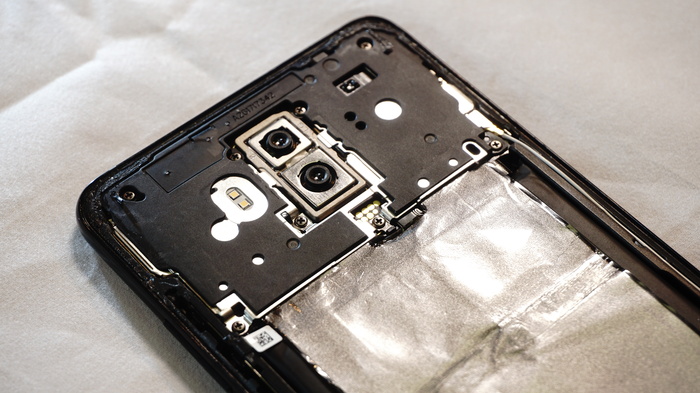

Под ней есть еще один (последний) шлейф, перед завершением разбора - это шлейф тачскрина.

Все, уважаемые. Операция по вскрытию успешно окончена, телефон разобран.

Скоро ждите новых разборов:)

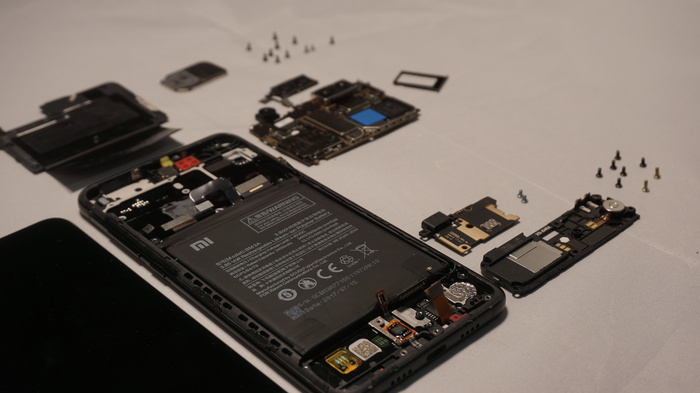

P.S. Вот так в итоге. Расскажите может, уважаемому сообществу, было бы интересно что бы мы что-то для вас разобрали?)
