Замена экрана на смартфоне Redmi Note 4X.⁠⁠

Привет!

Это наш первый пост на Пикабу, так что не судите строго :)

Поехали.

Одна из самых распространённых проблем, встречающихся в ремонте смартфонов, это разбитый экран. Одно неудачное падение и всё, экран в сеточку и пользоваться своим любимым аппаратом уже очень неудобно, а то и вовсе невозможно.

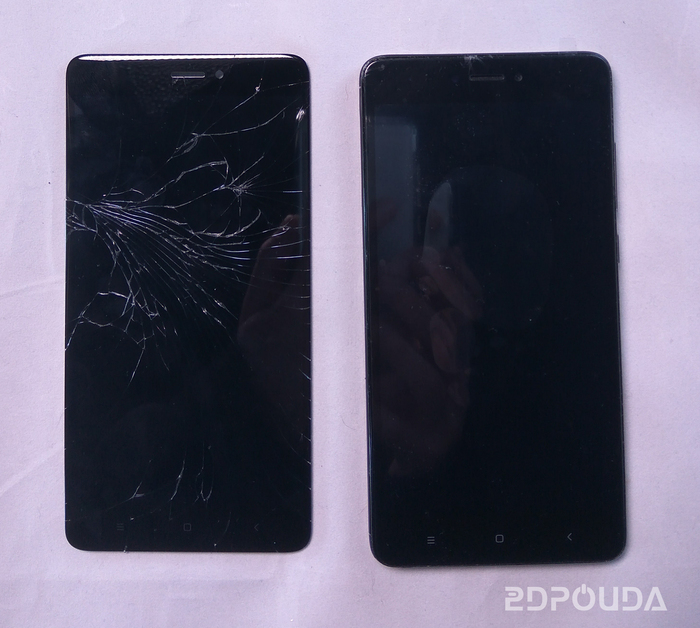

Итак, первая фотография унесёт нас в будущее, так как она из разряда “было-стало”. Просто человек, ответственный за фотографии к этой статье (то бишь я) просто забыл сделать снимок смартфона с разбитым экраном. Да, такое случается. Но ничего страшного. На этом изображении всё равно виден масштаб бедствия, который ждал нас в самом начале ремонтного процесса.

Да, кому-то сильно не повезло.

Но он принёс телефон к нам и сделал правильно.

Первым делом нужно снять заднюю крышку смартфона. На модели Redmi Note 4X она крепится на клипсах и снимается достаточно просто. Но перед этим, необходимо обязательно не забыть изъять лоток для сим карт, так как иначе его легко сломать.

После того, как лоток для сим-карт извлечён, мы можем наконец-то снять саму крышку.

Теперь нам нужно снять основную плату и батарею. Для этого мы отсоединяем от платы все шлейфы и коаксиальный кабель.

Простите сразу за такой разброс в качестве фотографий. Не всем повезло с растущими откуда нужно руками.

Но у нашего сервис-инженера с этим всё хорошо. Почти все шлейфы отцеплены, кроме шлейфа экрана. Чтобы его отцепить нам необходимо убрать батарею. И мы убираем.

Теперь мы можем снять плату, открутив винты, крепящие её к корпусу. Они обведены красным на фотографии выше.

Расстыковка прошла успешно и основная плата теперь лежит отдельно от корпуса.

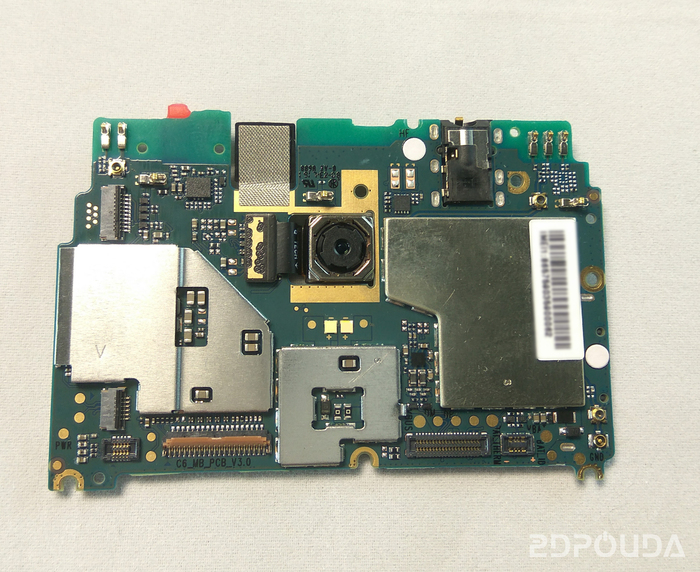

Давайте посмотрим на неё поближе.

Это никак не относится к замене экрана. Но просто всегда поразительно, как на такой маленькой штуке умещается так много всего. В данном случае здесь 8ми-ядерный процессор, 3 ГБ оперативной и 32 ГБ постоянной памяти. И всё это под небольшим железным экраном, который находится справа. Почувствуйте мощь человеческого разума, глядя на эту фотографию.

А мы едем дальше.

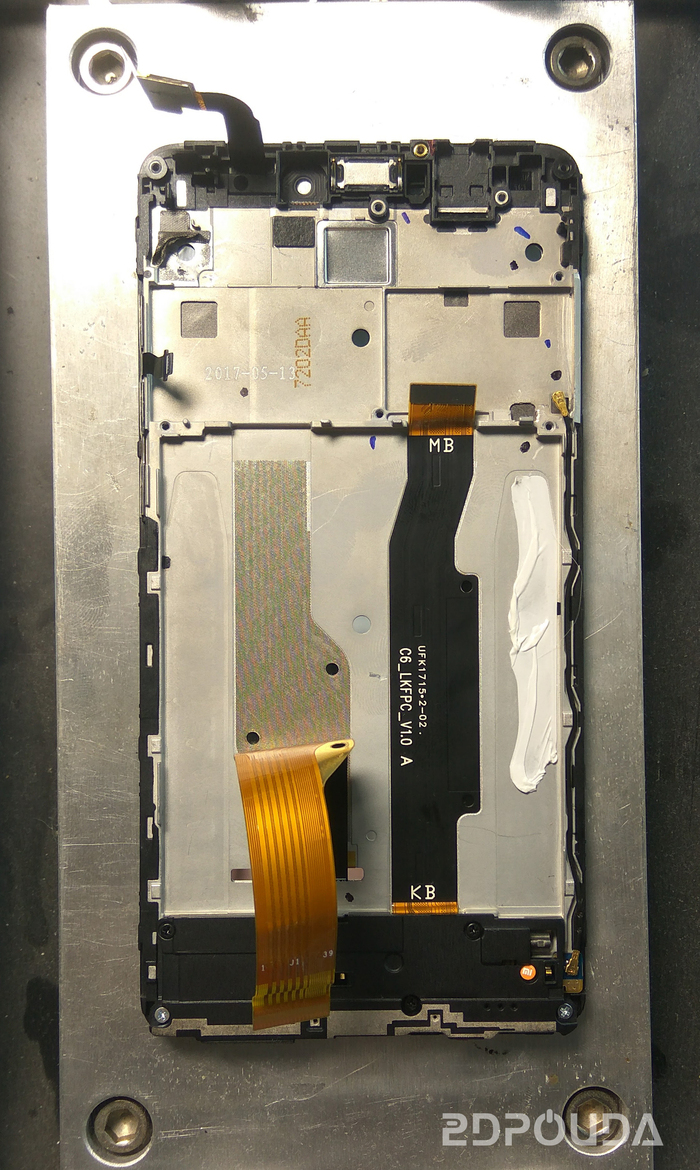

Теперь у нас остался один только корпус. Мы аккуратно отклеиваем от него шлейф разбитого экрана. После чего берём всё полностью и кладём на специальную “грелку”. Дело в том, что экран закреплен на хороший и добротный двухсторонний скотч и чтобы его отклеить, корпус смартфона необходимо хорошенько прогреть.

Вообще с этой операцией успешно бы справился и обычный фен. Но раз уж у нас есть специальный аппарат, то почему-бы нам его не использовать. Тем более, что фена под рукой не оказалось.

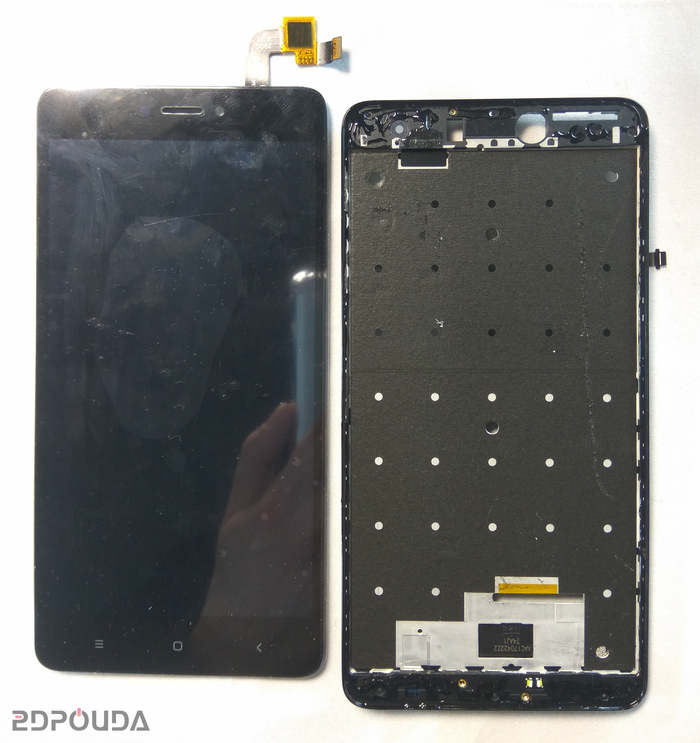

После прогревания экран легко отсоединяется от корпуса.

Мы можем увидеть, что основание, на которое всё крепится, и платы и экран, очень тонкая и изящная вещь. И снова поражаться человеческому разуму.

А так же ещё раз оценить масштаб бедствия, постигшего владельца данного телефона.

А вот и наш новый экран!

Вы можете заметить на нём некое пятно. Но это не дефект. Это всего лишь воздушный пузырь, надувшийся под гарантийной плёнкой. Очень частое и распространённое явление.

Мы будем крепить экран на клей. Для этого мы промазываем корпус, а затем пропускаем 2 шлейфа от экрана (один от самого дисплея, другой от сенсора) в специальные отверстия для этого, имеющиеся в корпусе. Экран стоит прижать струбциной или поставить под пресс и подождать, пока схватится клей. Этот процесс может продолжаться до 24 часов. Так что сделаем мы это потом. А сейчас нам пора собрать смартфон, чтобы проверить его работоспособность уже сейчас.

Ставим на место плату.

И возвращаем на место винты, которыми она крепится.

Всё, смартфон практически собран и мы ставим на место всё остальное - крепим к плате шлейфы, ставим обратно батарею, возвращаем ему заднюю крышку.

И всё готово!

Мы вновь возвращаемся к первому кадру. Смартфон обрёл новый экран.

Нам осталось проверить его работоспособность. Мы включаем его и...

Всё работает! :-)

Вот так просто и непринуждённо происходит замена экрана смартфона Xiaomi Redmi Note 4X.

Вся операция занимает от силы полчаса.

P.S: Прошу прощения за качество фотографий. В следующий раз все ошибки будут учтены и материал будет выглядеть более достойно :-)
