Ремонт колонки JBL Chsrge. JBL Chsrge оригинальная, если ЧЁ.⁠⁠

Доброго времени суток, дорогие пикабушники!

Сам привез мне в ремонтики, дорогой наш пикабушник @DeeXL из прямо из Москвы, колонку и айпод (про айпод потом постик выложу).

Говорит, что ОЧЕНЬ жаждит воскресить любимчиков.

На колонке при разборе оторвался разъем на одной из плат...

Вот письма от него:

"

iPod nano 4 8GB

Этот девай мне подарили друзья на день рождения. Он отлично функционирова до того момента, как перестала работать кнопка "+". Я предпринял решение заменить шлейф. Но что-то как-то с руками оказалась проблема)))))) и я все запорол. Сейчас девайс при включении выдает белый экран и на этом все. Надеюсь ты сможешь мне помочь его реанимировать.

JBL Chsrge

Замечательнейшая, просто ВЫСШАЯ колонка. Но, как я думаю из-за попадания влаги (я брал периодически колонку для принятия душа с музыкой), перестала работать кнопка включения. Влага могла попасть с конденсатом. Мне кажется нужно перепаять кнопку, но я боюсь запороть всю плату. Я хотел найти донора на Авито, но тщетно. Поломка колонки, пожалуй, и с подвигла меня обратиться за помощью к тебе.

Надеюсь все понятно и подробно описал. От души тебе за отзывчивость и доброту. Надеюсь ты сможешь помочь мне. Я не жду ни какого конкретного результата и не расстроюсь, если что-то пойдет не так или не получится что-то отремонтировать. Потому что это всего лишь вещи) Ведь вещи создаются, что бы ими пользовались и у них есть такое свойство, как выходить из строя, а люди созданы, чтобы любить друг друга. На все расходные материалы и запчасти выделю средства,а так же с меня денежный комплимент за проделанную работу."

_________________________________________________________________________________

"Добрый день Олег (Гуся). Обращаюсь просто от безвыходности т.к. Ни в одном сервисе мне не смогли помочь. Писал тебе некоторое время назад, даже в Питер приезжал на майские, но как я понял писем у тебя миллион, а ты один.

Есть у меня замечательная колонка JBL Charge. В один прекрасный момент перестала работать кнопка включения. В сервис центрах говорят что не хватает какого то резистора или транзистора. Мне даже не пугала цена за диагностику в 1500р. Предлагал даже больше ориентировочной цены починки, но на следующий день был звонок и при возврате моей колонки не брали деньги даже за диагностику. Я даже пытался найти на разборах эту чертову плату с кнопками ибо думаю что дело в ней. У меня правда осталась последняя надежда на тебя."

Нус... Приступимс...

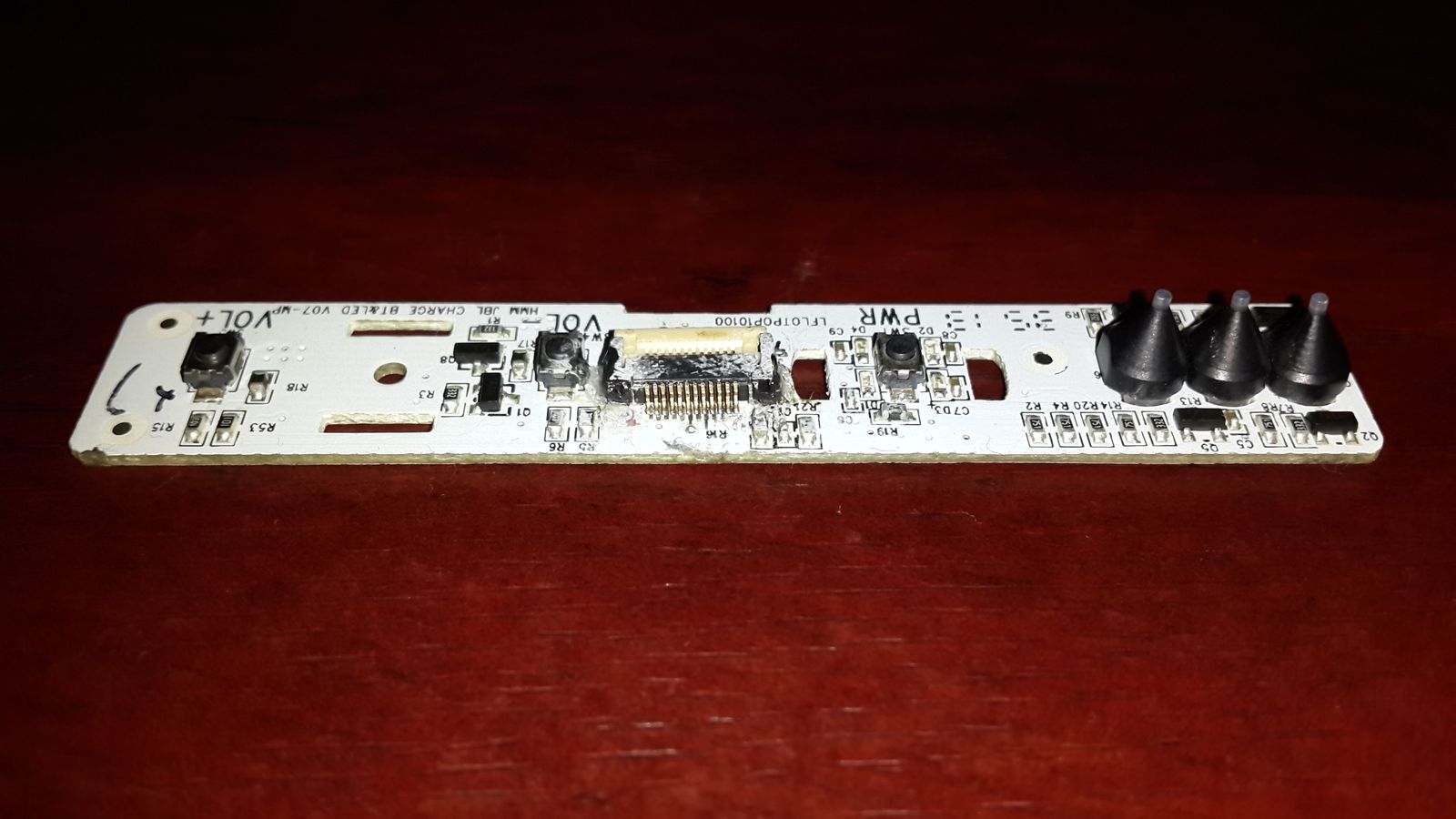

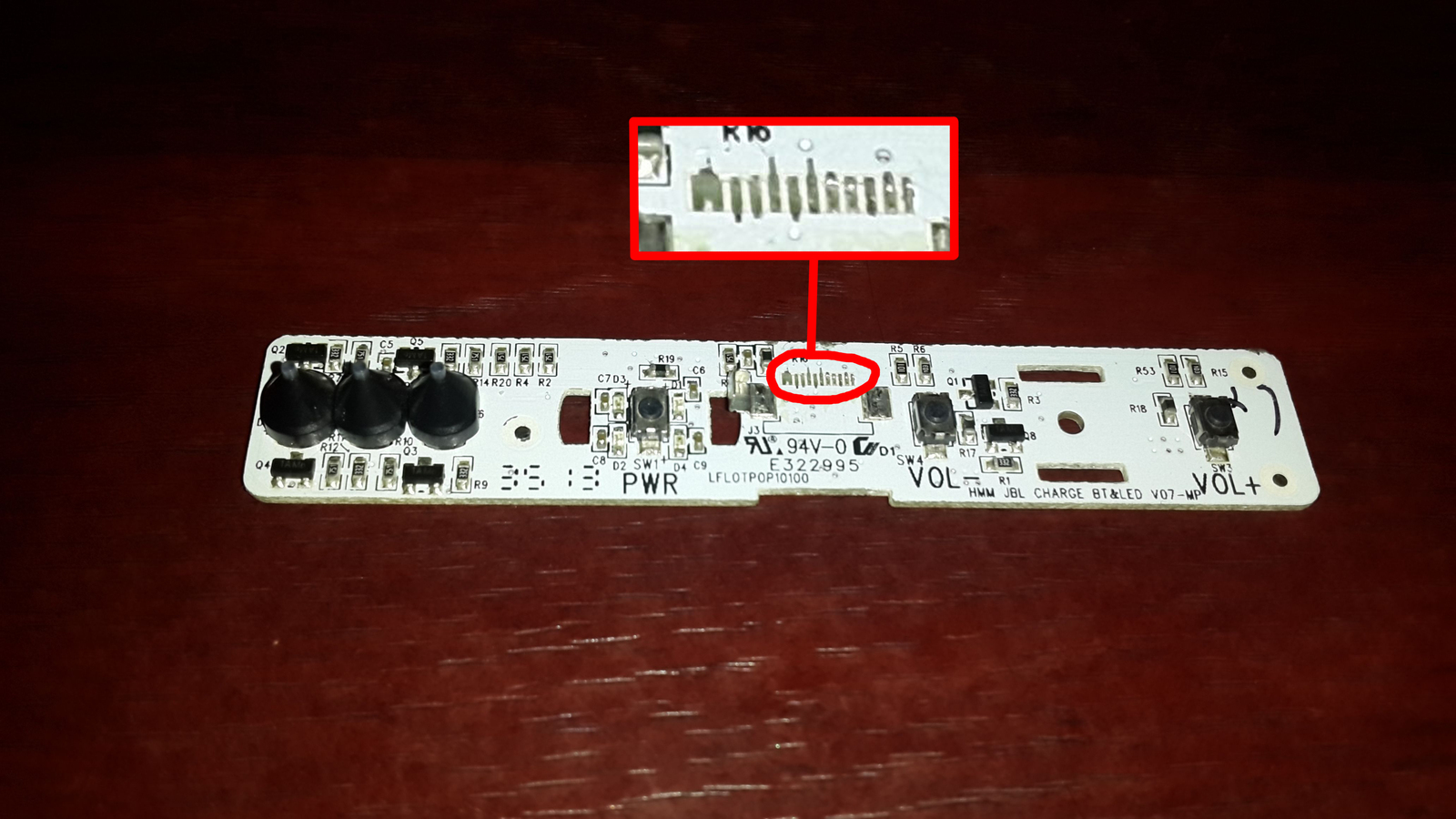

С потрⱯшков платки с кнопками оторвался разъем.

Видно, что контактные площадки тоже по отлетали...

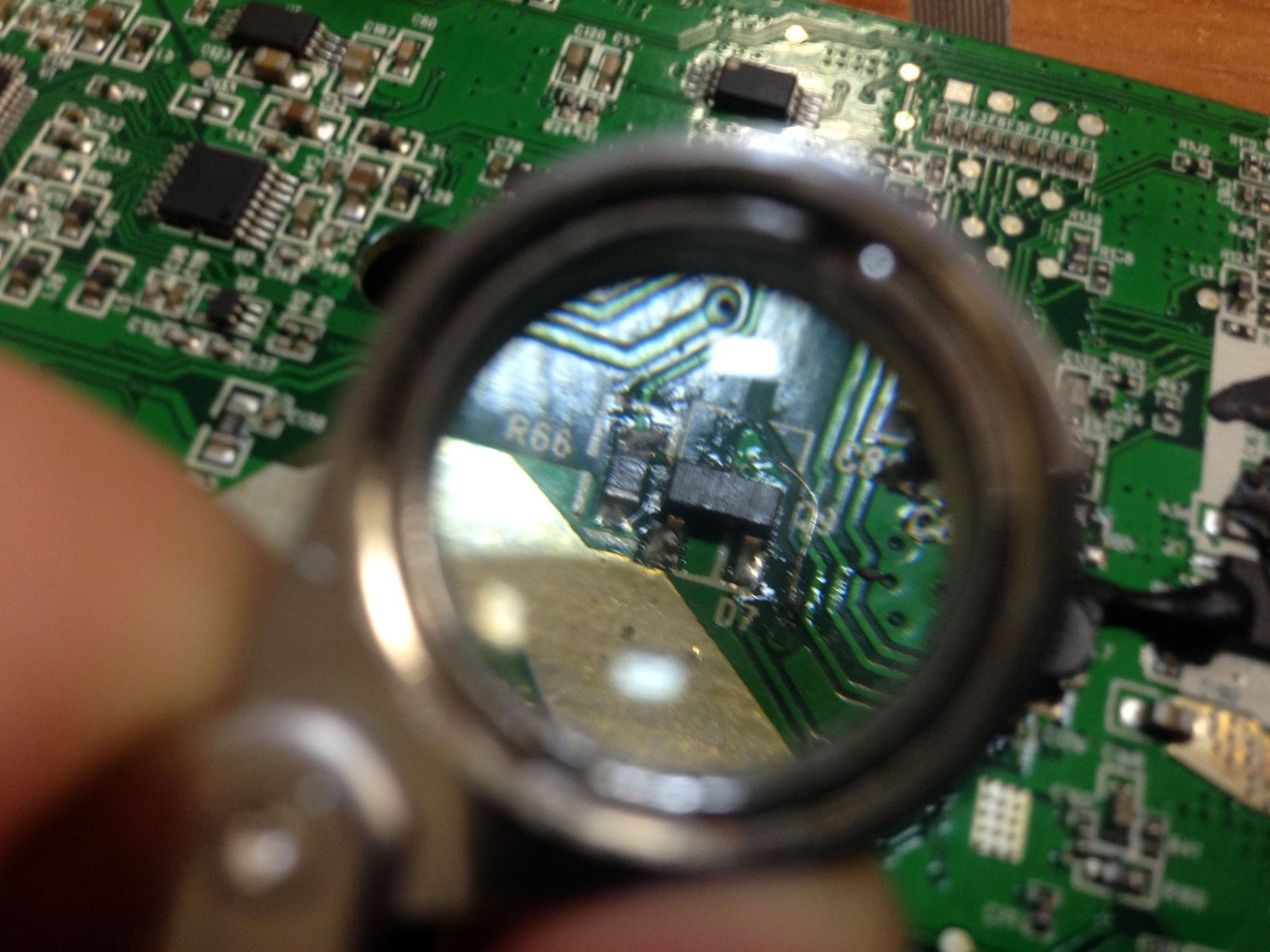

Микроскопа у меня нет, паял глазами, а проверял на объективом от фотика.

Берем подходящий разъем. Я его отпаял с каких-то ноутбучных донорских потрⱯшков.

Приклеиваем на супер клей. Его достаточно будет, Шоб держалось.

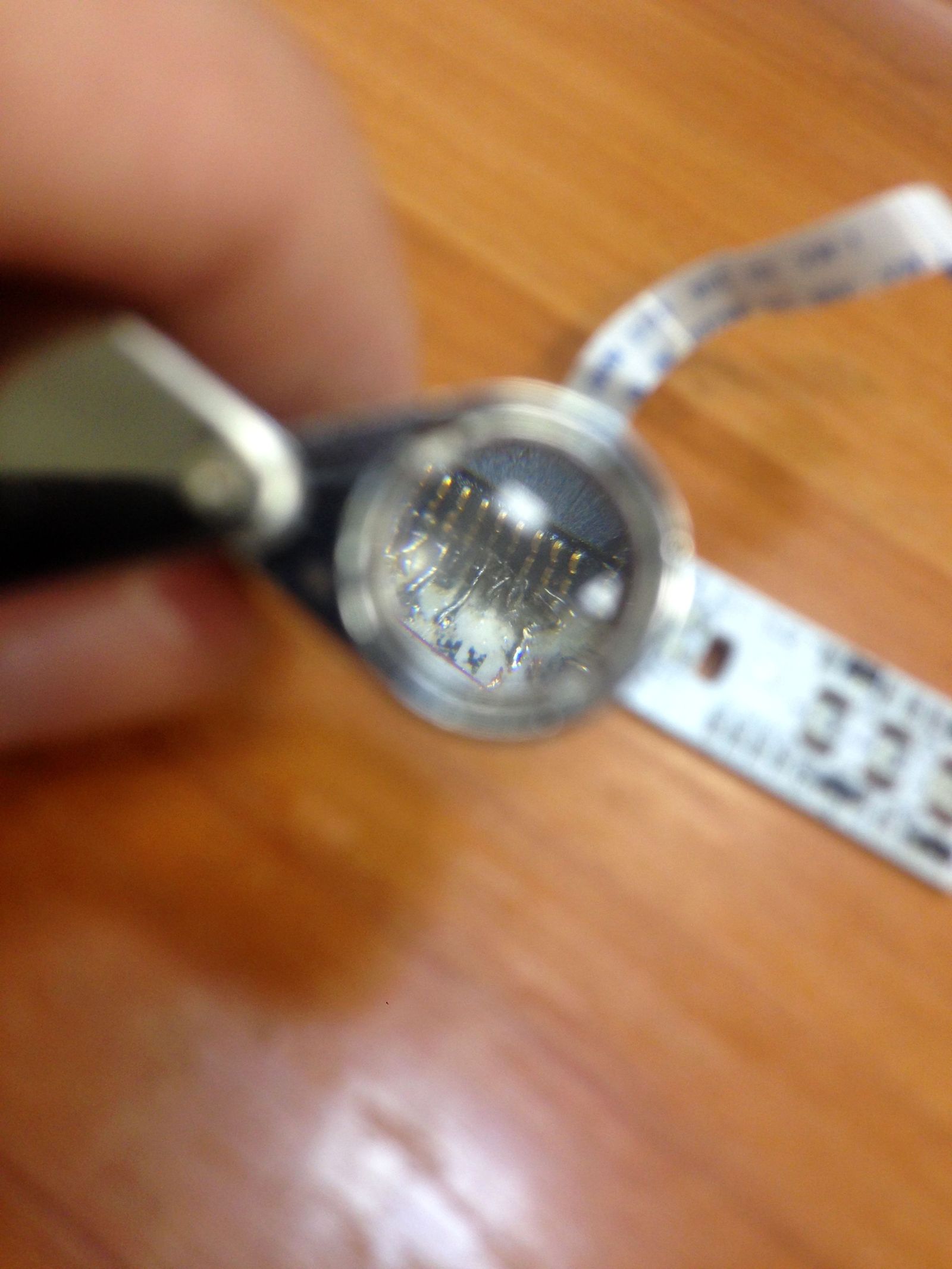

Вот так припаял без микроскопа и кухонным паялом ЗУБР 40 ВТ...

Собрал на соплях, а колонка-то и не включилась... На зарядку реагировала...

Так, глянем более детально...

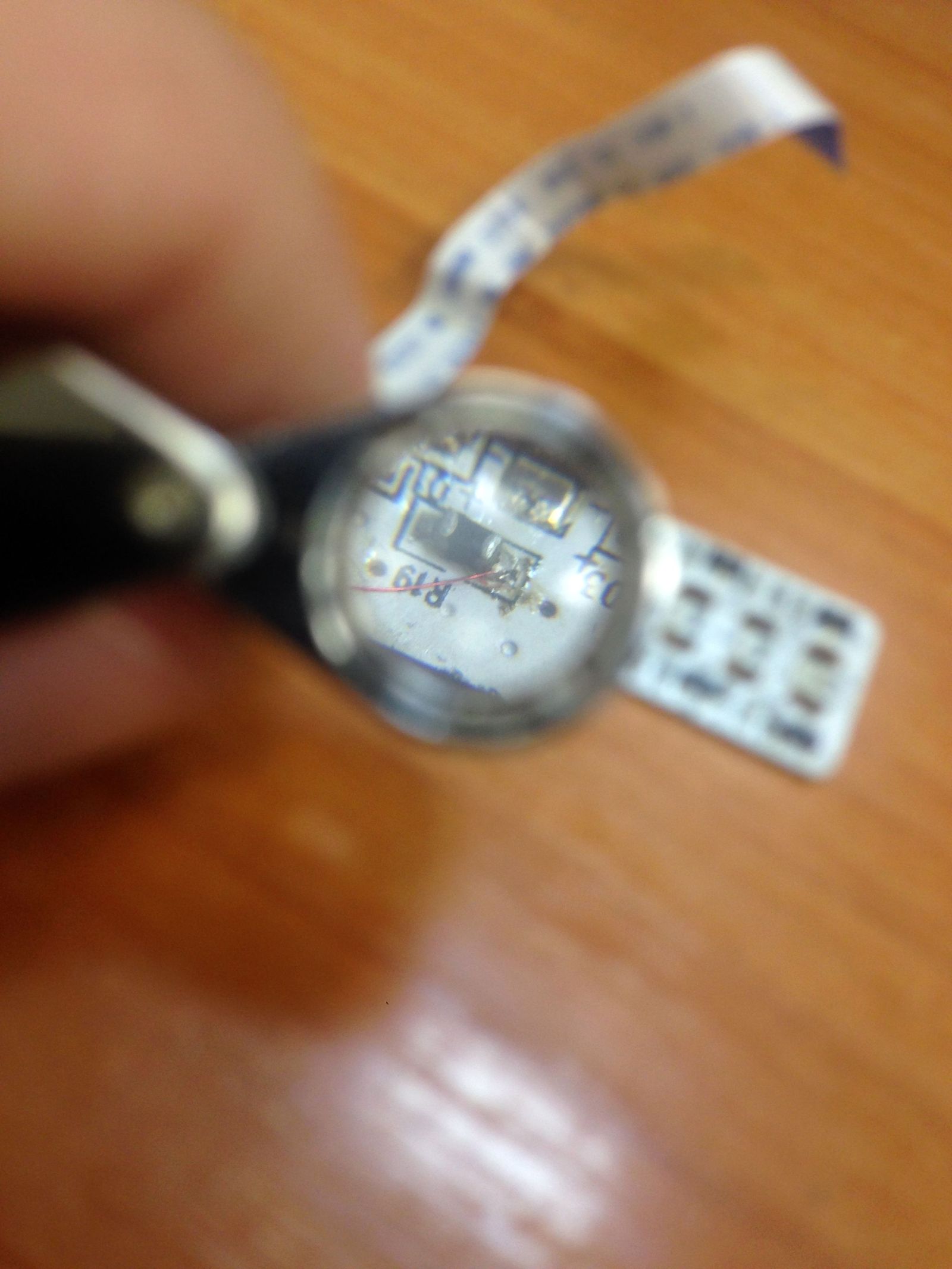

Ховна... На потрⱯшках появились ховна, да еще в таком месте, что без пол литра лупы/микроскопа хрен увидишь...

Припаяем проводок в то место, куда должно приходить...

Запустилась колонка. С телефоном/компом по блRтусу законектилась, но...

Но не замузыкалила... Вот хадина...

Смотрим потрⱯшки внимательнее...

Оторвали/лись некоторые элементы на потрⱯшках...

Вряд ли @DeeXL, оторвал сам. Винтов и защелок там рядом не было, не мог он их сам оторвать. Следовательно их оторвали в СЦ, в который он, судя из письма, носил и они сами же не смогли догадаться/подумать... Да-да, именно подумать, что там должно быть...

Ну а теперь ДЛЯ ДИВАННЫХ СПЕЦИАЛИСТОВ ВОПРОС.

Какой элемент я сюда поставил и ПОЧЕМУ именно его сюда нужно?

(мало будет ответа резистор/конденсатор/диод/чудоХреньВолшебная)

Знаю, что тут, в нашем с @Scrypto, сообществе сидит КУЧА ремонтеров, как и ДИВАННЫХ, так и ТОЛКОВЫХ.

Маленько намекну... Слева-справа...

ЖДУ ОТВЕТОВ В КОММЕНТАХ.

Ах да, потрⱯшка с обратной стороны.

Вот так располагаются динамики, а та, черная трубка-это фазоинвертор, он же сабвуфер.

Вот такой блютус модуль. В нем, к стает, очень хорошо реализован "генератор комфортного шума".

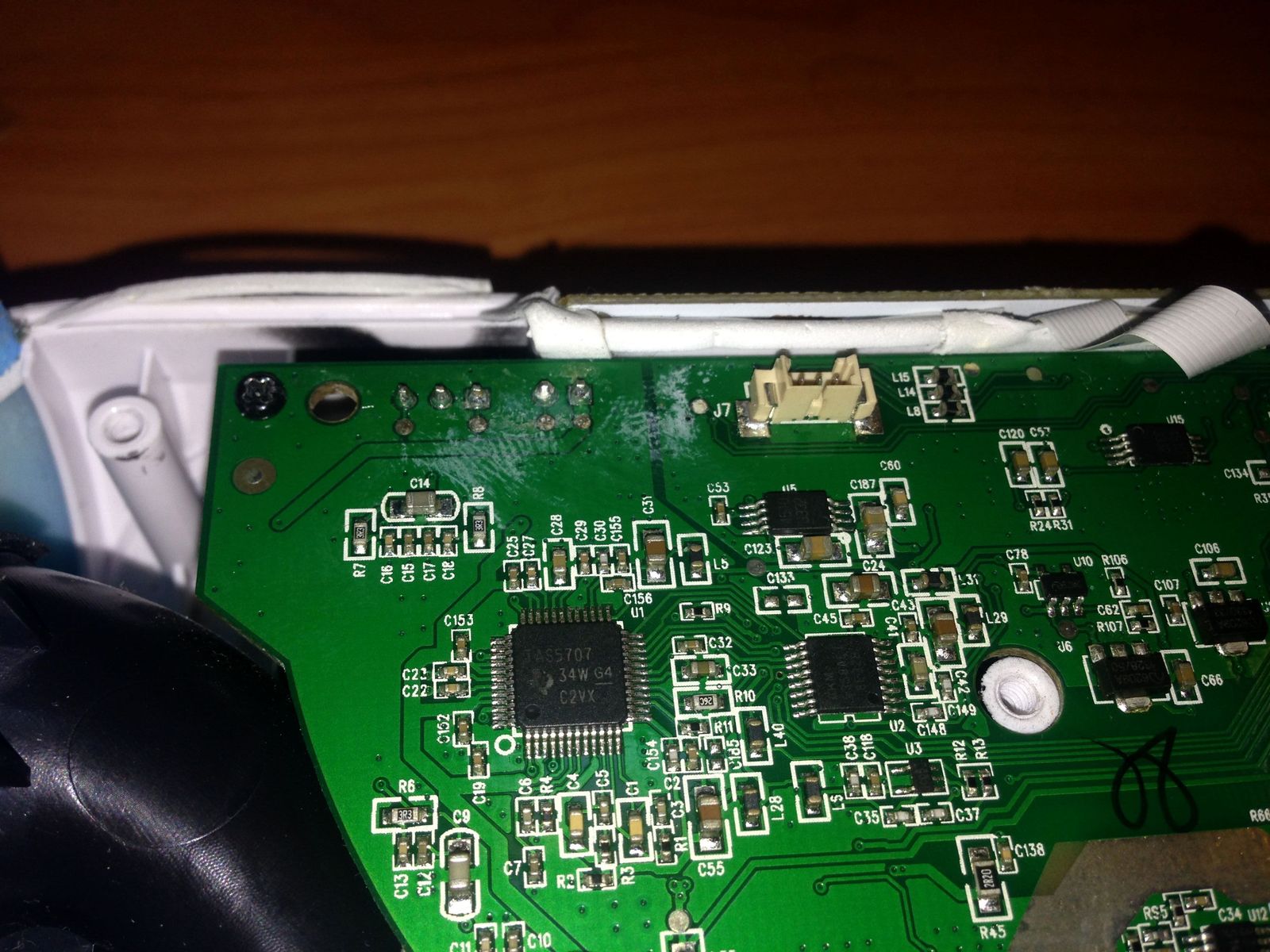

А тут, на потрⱯшках слева, располагается 20 W цифровой стерео усилитель класса D.

Вот так выглядит собранная и рабочая колонка.

Все работает, все шуршит и песенки горлопанит на всю квартиру...
