Наконец дошли руки закончить Весту ИК-31.
Были собраны кабели Audio и VGA.
Сама Веста была собрана окончательно, прогнаны тесты.
На данный момент это моя основная "боевая" машинка, по крайней мере пока чинится Ленинград-2 там простор для творчества будет пошире:)
Пишу на Дзене, буду признателен за любую активность:)

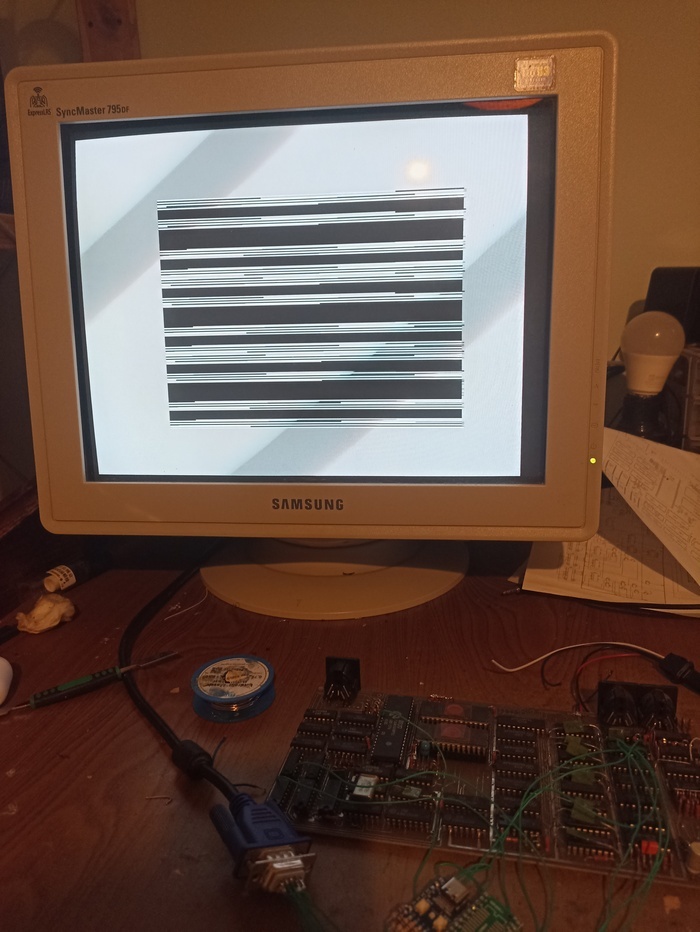

Оживляю я значит этого зверя, и вот что я вижу на мониторе:
Введите описание к изображению (не обязательно)
На ресет реагирует, если вытащить ПЗУ имеем матрас
Подозрения пока два - ПЗУ деграднула или оперативка. Новые ПЗУ и тест ПЗУ для проверки оперативы едут. Может у кого-то есть еще теории?:)
Хотя у меня и есть "оригинальный" джойстик, есть у него небольшшшшая проблема.
Им невозможно играть, ввиду его качества.
Сам по себе кемпстон интерфейс очень прост, это 5 кнопок, замыкаемых на +5В.
Тут есть два пути (точнее три, но об этом не сегодня:)):
1) переделать джойстик от денди, как это часто делают;
2) собрать свой.
На Thingiverse была найдена интересная модель, 6 кнопок, провод на 6 жил, соединитель в зависимости от вашего спекка. У меня это DIN 5.
Детали печатал на 3d принтере PLA пластиком. Модель немного поправил под свои хотелки. Кабель взял от старого джойстика SEGA.
Кнопки вклеиваются в посадочные места.
Распаиваем кабель.
Распаиваем соединитель на другом конце.
И понимаю, что забыл одеть кожух соединителя 🤣. Отпаиваем, одеваем кожух, паяем все обратно. Собираем все в кучу, сборка крайне простая.
Ну и итог - играть гораздо комфортнее.
После этого понял, что идеальный вариант подключить джойстик от Sega к спекку, над этим сейчас и работаю.
Пишу на Дзене, буду рад любой активности:)
Тут будут в основном косметические доделки. Нужно сделать шильдики с надписями, кабель.
Шильдики делал на 3D принтере и затирал краску. Получилось не идеально, но как-то лампово чтоли, в духе того времени:)
Кабель - для подключения колонок и телефона для загрузок игр.
Также сделал простенький Кемпстон джойстик, модели взял на Thingiverse, немного доработал и собрал.
Ну а так теперь выглядит комплект.
Получилась отличная рабочая лошадка на базе Ленинград-1.:)
Пишу на Дзене, буду признателен за любую активность:)
Первым этапом стала переборка подключения клавиатуры, напомню, выглядело всё так:
Введите описание к изображению (не обязательно)
Откидываем все провода и начинаем пересобирать с нуля. Немного оптимизации и имеем:
Уже лучше, но не идеально:)
А теперь технология забытой цивилизации - гуглим вязку жгутов проводников и получаем результат:
Задняя панель притерпит изменения по внешним соединителям, пилить штатную не хотелось, поэтому проектируем и печатаем новую.
Две примерочные панели.
А это уже то, что ушло в работу. В сборе панель выглядит так:
Соединители и кнопки слева на право:
USB C питание, кнопка сброса, VGA соединитель, кнопки настройки VGA, магнитофон, джойстик.
Распиновка магнитофона, с целью унификации кабелей сделана как в Веста ИК-31.
На данный момент спекк выглядит вот так:
Сейчас в процессе изготовление шильдиков и кабелей. Об этом будет в последней серии.:)
Пишу на Дзене, буду признателен за любую активность там.:)
Вчера вспомнил детство на все 💯.
Как писал чуть ранее, мне в руки попал очередной клон, простенький Ленинград-1.
Внутри это чудо выглядело так:
Основные задачи:
1) VGA мод;
2) Питание через USB C;
3) новая задняя панель с актуальными разъёмами;
4) убрать всю эту МГТФ лапшу.
Переходник собираем по проверенной схеме, подкидываем проводами к плате.
Иииии у нас ничего не работает:)
И тут я вспомнил, что забыл припаять землю от переходника к Ленинграду.
Картинка появилась, но какая-то синеватая, методом проб и ошибок понимаю, что нет красного.
И тут в дело вступает наука о контактах - сигнал обычно отсутствует по двум причинам: разыв или короткое замыкание. В моем случае оказался разрыв, паяльник помог устранить проблему.
Фото этого этапа нет, но прошу поверить мне на слово:)
Теперь откидываем все соединители и клавиатуру, отмываем всё от канифоли. Канифоль - это древнее зло, не пользуйтесь канифолью.
Ватные диски, зубная щётка и спирт немного решают эту проблему.
Наличие монтажных площадок дает нам простор для доработок. Ставим там наш VGA преобразователь.
И наконец пробуем первый запуск.
Ну и всем котиков, конечно:)
Пишутна Дзене, поддержите, пожалуйста, буду очень благодарен:)
А сегодня мне в руки попал очередной клон ZX Spectrum. Примитивный Ленинград-1.
Кнопки механические, не герконы, внутри выглядит так:
Ленинград-1 мясом наружу
Пациент жив. Из задач - поставить VGA, поменять электролит по линии reset, сделать питание через USB-C. Ну и проверить всю остальную периферию.
Иногда задают вопрос - зачем ставлю современные разъёмы, интерфейсы и тд. Судьба у этих компов была изначально - непрерывно модернизироваться, они все на доработках и пердолинге. Поэтому не вижу ничего страшного, при сохранении основы, добавить чтото современное.
