Обещал сделать чуть более подробный пост о реболлинге и вот нашел фотки ремонта, который подойдет к этому случаю как нельзя лучше.

Но сначала немного о статистике.

1) 40% - модульный ремонт (дисплеи, тачи, шлейфики, акб)

2) 15% - программный ремонт (прошивки, фрп, графические ключи)

3) 10% - лайтовая пайка (разъемы, микрофончики, замены сгнивших/сломанных коннекторов)

Эти 3 вида ремонта (65%) делают все подряд и это самые маржинальные виды ремонта

4) 15% - очевидный простой BGA-ремонт (флешечки, реболлинг/замена сгоревших/намоченных микросхем до 10*10 шаров)

5) 5% - сложный BGA-ремонт (замена/реболлинг микросхем больше 10*10, выявление и устранение кз при отсутствии очевидного потребителя)

Этому может научиться каждый, у кого просто есть желание, и кто проявит чуточку терпения (+20%)

6) 5% - ультрасложный BGA-ремонт (реболлинг/замена процессоров "бутербродов")

7) 5% - уникальный компонентный ремонт (ремонт, для которого нужны знания хотя бы основ электротехники/электроники/микропроцессорной техники. каждый из таких ремонтов уникален и знания от предыдущего ремонта скорее всего не помогут вам в следующем. самый не выгодный вид ремонта по соотношению $/час )

Это делают либо очень хорошие специалисты, либо любители, у которых много свободного времени (+10%)

8) 5% - телефоны, которые никогда не будут отремонтированы

Это моя ориентировочная статистика по ремонтам мобилок/планшетов (кстати, все что я пишу в постах относится именно к мобильной электронике, у ноутбучников чуть иначе). В зависимости от региона, времени года и фазы луны цифры могут отличаться, но у меня примерно такие, если брать в расчет только частных клиентов, а не сервисы.

К чему эти цифры ?! В целом можно увидеть, что супер-топ и настырный новичек через полгода от начала работы будут не так сильно различаться. Безусловно топовый мастер будет меньше времени тратить на диагностику, быстрее делать работу исключительно за счет опыта, но не за счет каких-то уникальных знаний.

А теперь к ремонту.Я по-прежнему утверждаю, что, к примеру, 80% от этого поста, способен повторить любой человек, который решил этим увлечься как хобби или который пришел подмастерье в сервисный центр. НО это не значит, что так может сделать любая домохозяйка, потому что основное правило – нужно быть действительно заинтересованным в том, чтобы научиться, не зависимо от искривления рук.

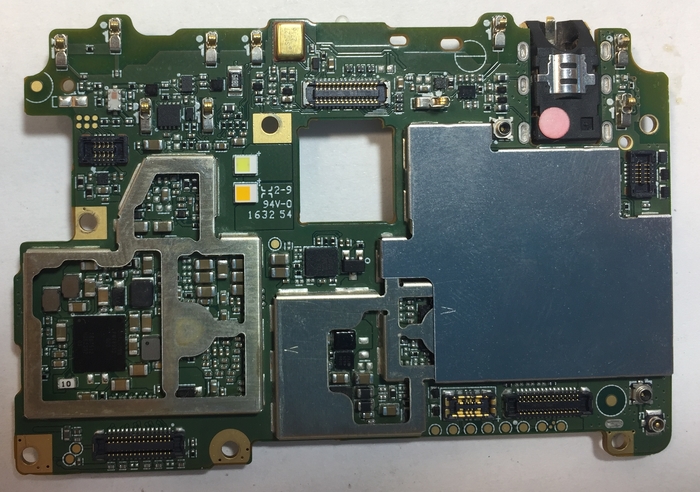

Телефон Xiaomi, не помню уже какой, да это и не важно, потому что все телефоны (особняком эпл и то частично) использует одинаковый набор микросхем и отличается по большей части только софт, не включается. Со слов клиента упал, это и станет единственной и самой существенной зацепкой для принятия решений.

Видно, что телефон чуть-чуть подмочен, но это в данном случае не берется во внимание, т.к скорее всего с этим он работал.

Телефон не включается, не заряжается, не определяется компом в аварийном режиме, не имеет лишнего потребления – это разумеется может проверить любой человек не обладающий особыми знаниями, достаточно просто понимать с чего начинать.

Дальше мы типа должны смотреть в схему/мануал и потратить полчасика-час времени с цешкой на изучение наличия основных напряжений и сопротивлений. Но на практике так никто не делает. Потому что, во-первых, схемы/даташиты/мануалы на актуальную сегодня технику появляются только завтра (на данную модель думаю нет схемы до сих пор, как и не было полгода назад), а во-вторых, то время за которое вы померите все что требуется уже можно ошарить/поменять ту или иную микросхему, в-третьих, потому что помимо напряжений есть и управляющие сигналы и в отвале/выгоревшие могут быть именно эти линии. Поэтому серьезно мультиметром начинают пользоваться только когда уже ничего не помогло и ремонт переходит в разряд 7(уникальный компонентный).

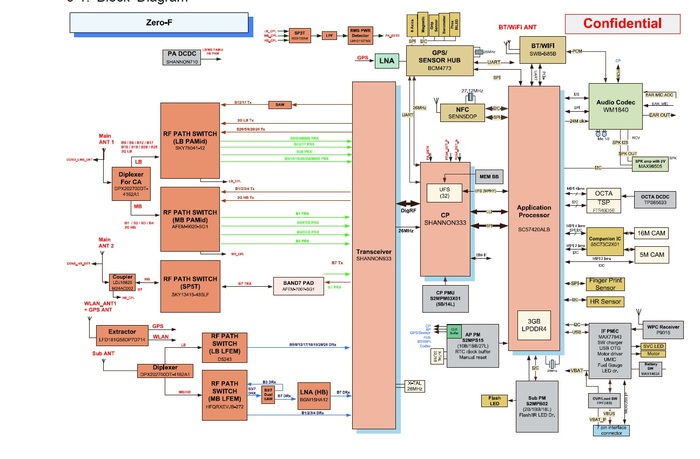

Для основной же части BGA-работы вы будете пользоваться вот такими структурными схемами, которые со временем будут не нужны, потому что примерно вы будете понимать связь цепочки микросхем того или иного узла.

Наш случай никапельки не уникальный. Снимаем сначала флешку, чтобы подкинуть ее на программатор и узнать, что там вообще твариться с ней, параллельно попробовать загнать телефон в EDL-режим без флешки (новичок конечно же не будет этого знать, пока однажды не столкнётся с тем, что аппарат не падает в аварийный порт из-за мертвой аппаратно флешки) но это чисто опыт, а не особенные знания.

Многие новички слишком много внимания уделяют деталям, но в данном случае это неправильно! Сначала нужно выучиться основам, а уже со временем шлифовать детали. Поэтому забудьте про такую херню как точная температура плавления свинца, какая самая хорошая марка флюса, какие жала для паяльника купить, как сделать блок питания, показывающий сотые вольта и тысячные ампера и пр. Сосредоточится нужно на главном: первое время вы будете много и нудно делать одно и тоже – реболлить.

По заявкам трудящихся я напишу, чем пользуюсь я, температуру и пр, но это НЕ ДОГМА!!! Это то, от чего можно отталкиваться и подстраивать под себя. В этом деле все весьма условно и индивидуально.

Телефон ожидаемо не запустился, но как я уже объяснил снятие флешки имело больше диагностическую цель, нежели ремонтную.

Дальше идут контроллеры питания, их тут 2. Примитивно один отвечает за питание ядра процессора, а второй за всякие зарядки, подсветки и пр, но это тоже знать не обязательно на первых порах. Главное помнить, что телефон упал, а значит где-то отвалилась пайка (либо межслойный обрыв), вариант “клиент всегда врет” в данном случае не будем рассматривать.

Я снимаю и ставлю все микросхемы под микроскопом, температура 270-350 градусов без нижнего подогрева, в зависимости от теплоемкости платы и говености китайского припоя. Под миксроскопом видно, когда начинает плавится припой и вы никогда не перегреете плату и не вырвете сильно много пятаков, потому что вовремя снимите микросхему и вовремя уберете фен при установке. При монтаже играйтесь с потоком воздуха фена от слабого к сильному (это именно те детали, которыми не нужно на начальном этапе забивать голову).

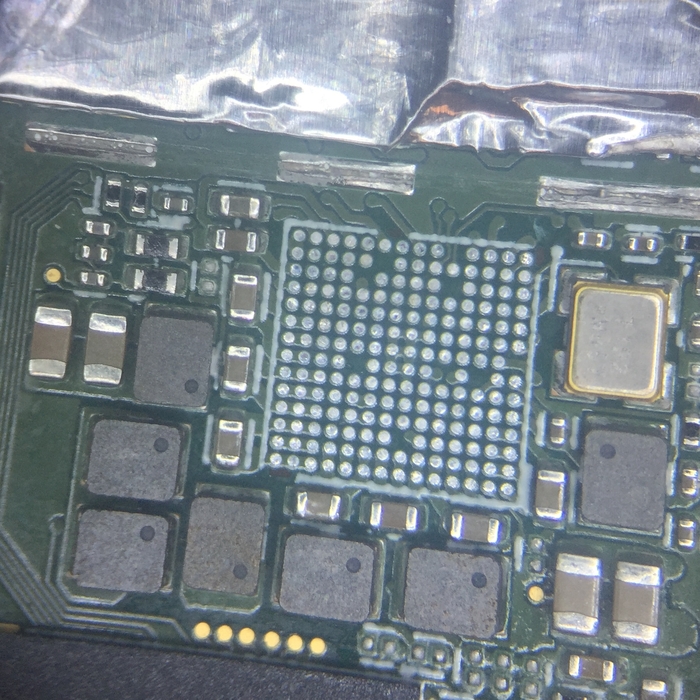

Сняли микросхему – ливанули флюса на посадочные площадки, прошлись паяльником со свинцовым припоем. И можно убирать все остатки оплеткой и паяльником. Тут тоже все делаю под микроскопом, потому что для меня это удобно, а быть может “мартышка к старости слаба глазами стала…”

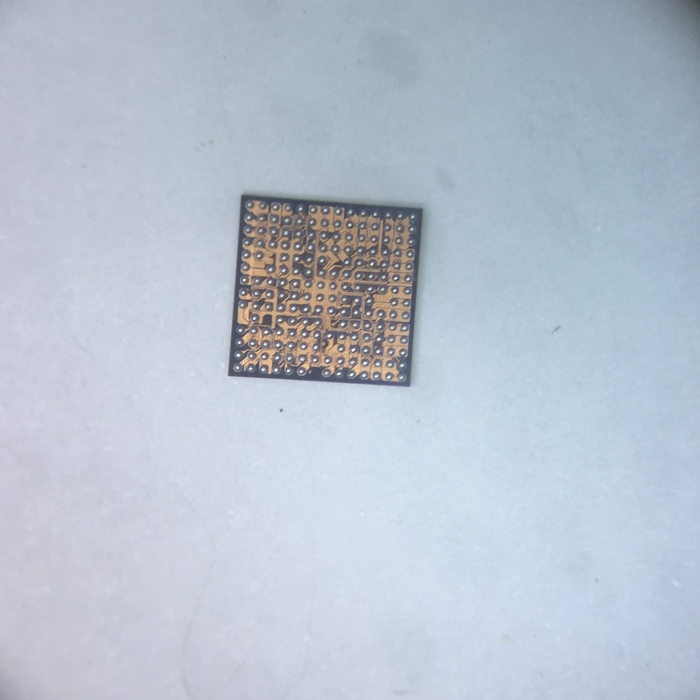

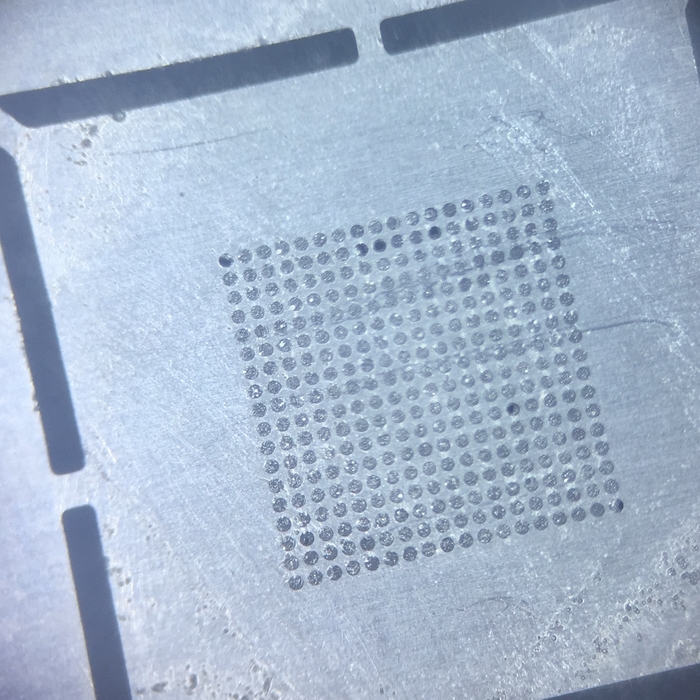

Само ошариавние тоже примитивно. Под микроскопом наложить трафарет ровно на микросхему, намазать паяльной пастой и погреть феном сверху.

Со временем вы поймете почему выпрыгивает паста из лунок, слипаются под трафаретом шары и пр. достаточно просто наблюдать за процессом и подстроиться или поменять оборудование и расходники.

. Поэтому инструкций по конкретной температуре, потоку воздуха, расстоянию и пр. не будет, т.к это исключительно дело удобства и практики.

Я использую 2 флюса – один для черновой работы чисто залудить площадки и убрать лишний припой, какого-то ноунейм китайца, и для именно установки BGA – флюксплюс безотмывочный.

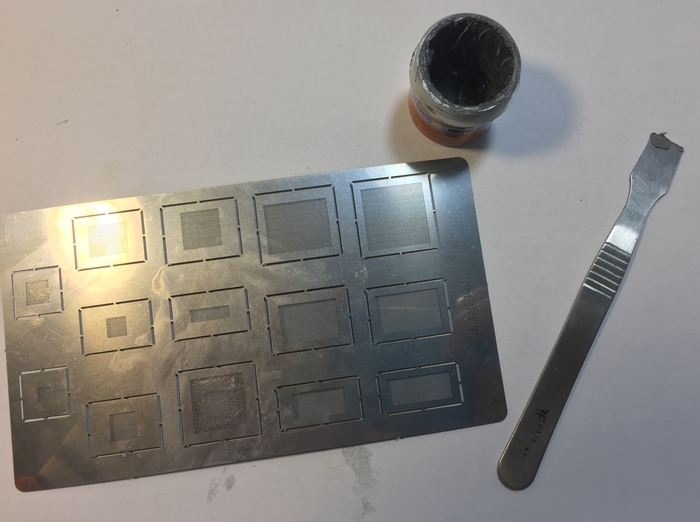

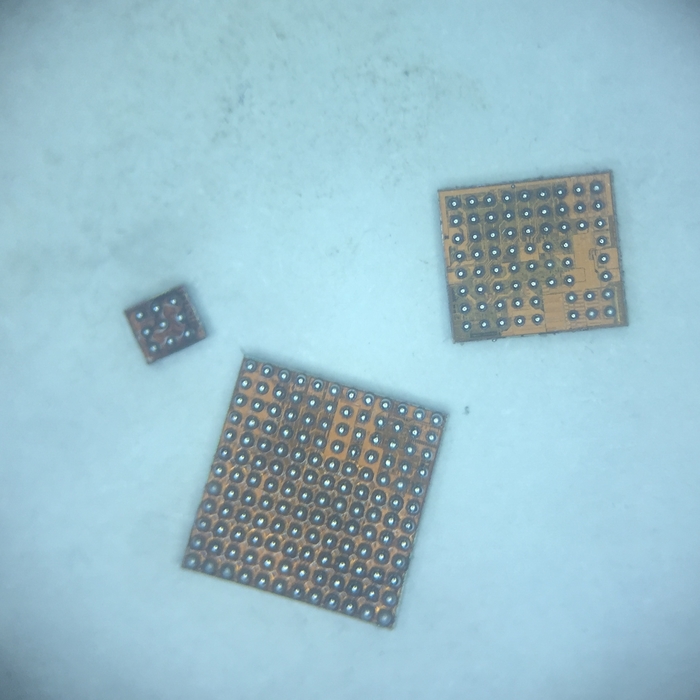

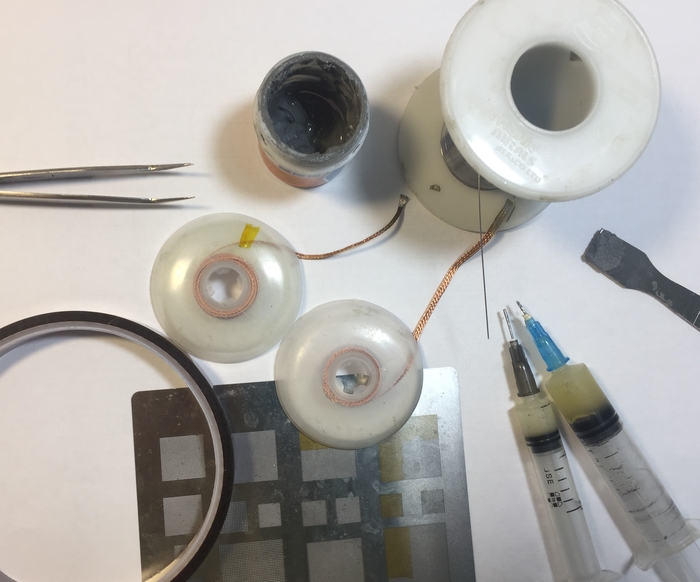

Набор, который я использую для реболла. Трафаретов чуть побольше, но это исключительно для данного ремонта.

Телефон не включился, а осталась одна микросхема, которую стоит отреболлить. Для тех, кто начал заниматься ремонтом 2-3 месяца назад, мучения данного аппарата закончатся на этом. К сожалению, безуспешно, но это не повод отчаиваться, потому что поверьте не все можно отремонтировать.

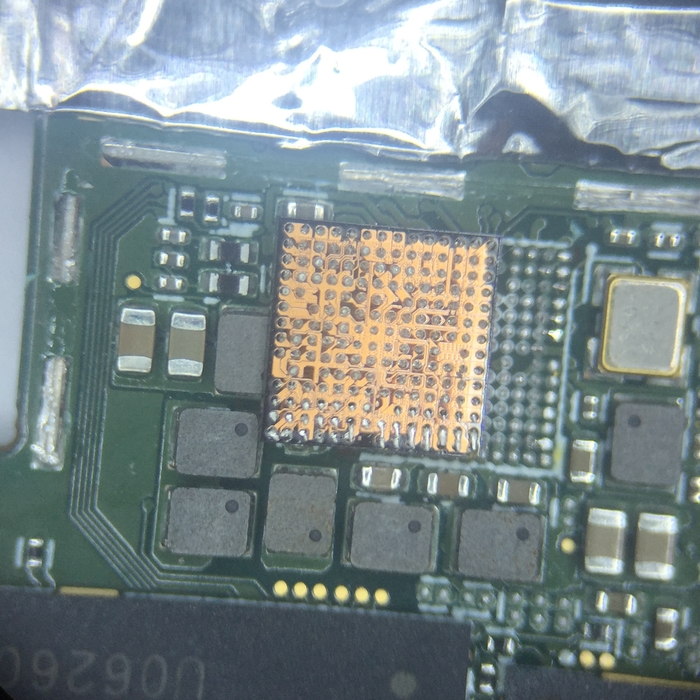

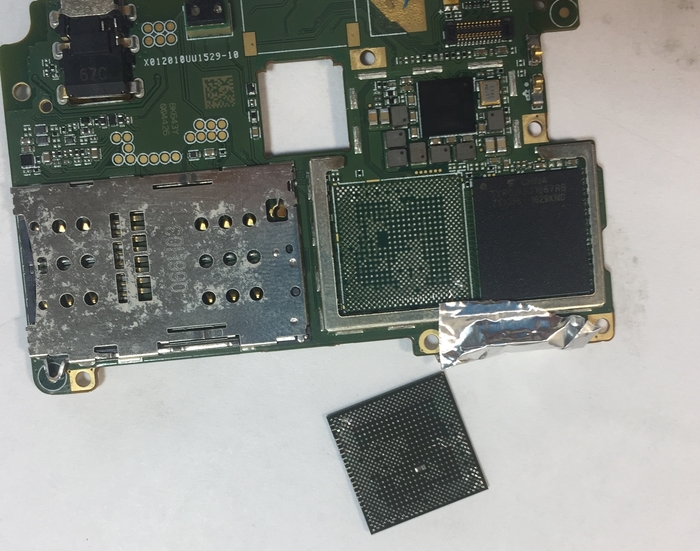

Ну а мы продолжим. Снимаем процессор, конденсатор тоже выпаяем, потому что трафаретов под этот проц у меня не было, пришлось воспользоваться универсальными.

Ошариваем так же, как и контроллеры, ставим на место. Телефон включился, звоним, тестим и радуемся.

Отвечу на сформулированные вопросы из комментариев.

- нижний подогрев в ремонте мобилок/планшетов нужен только для реболлинга бутербродов. В остальном именно реальная необходимость в нем отсутствует, все компенсируется нормальными термопрофилями фена.

- экранировку снимать можно как удобно. Я либо выпаиваю на 150-200градусах, либо вырываю вообще, если есть вероятность перегреть что-то. Может и есть конкретные модели мобилок, на которых RF-тракт дает сильные наводки без экранов, но в основном сейчас не 2008 и элементная база сильно шагнула вперед, поэтому передатчики с трансивирами не фонят как раньше

- шарами я пользовался только для реболла бутербродов какое-то время, слишком много времени уходило, но полагаю это тоже дело практики

- про кампаунд расскажу в каком-нибудь другом большем посте

- оторванные пятаки, если их 2-3-5, то залудить паяльником, положить чуть пасты, прогреть феном. Да как угодно. Я все-таки это пишу для новичков, а не для умственно отсталых. Ну логическое мышление включать тоже надо, не стоит надеяться, что за руку кто-то поведет и всему научит.

- Если после реболла/замены микросхем, юзанья схемы, аппарат не заработал – отдайте его со спокойной душой. Не воспринимайте это как личное поражение или удар по репутации, возможно вы упустили мелочь, а может просто конкретно этот телефон невозможно починить. Поверьте, вот такие посты на форумах пишут люди с 4-5-7 летним стажем и это никапельки не стремно“ Добрый день, iphone 5 нет сети, в ручном поиске не находит ни одного оператора.imei и прошивка модема присутствует. Напряжения на c1203_rf и c1214_rf присутствуют. Менял u1202_rf, u1601_rf, u1301_rf, u1401_rf, u1501_rf, u1001_rf, u1101_rf, результата нет, подскажите, кто сталкивался с данной проблемой, что Вам помогало, не хотелось бы в пустую менять трансивер и катать модем. заранее всем спасибо.”.

- программаторы стоит покупать по мере появления спроса и разбираться тоже по мере усложнения ремонтов.

- если есть у кого-то вопросы как менять ufs, emmc на сяоми или ufs на самсунгах – спрашивайте в личных сообщениях. никому еще, кто задает какие-то конкретные вопросы по ремонтам, а не общие водолитейные, я не отказал.

Конструктивная критика приветствуется!

P.S: никого не обучаю ни платно, ни бесплатно. Могу исключительно проконсультировать по конкретным случаям, если сам знаю.

Нахожусь в г. Санкт-Петербург.

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

Нам потребуется:

1) Сломанный телефон. В Данном случае Samsung, который по хорошему-то можно было разобрать на запчасти, а не ремонтировать.

2) Незамысловатый инструмент

3) Желание.

Но обо всем по порядку. Телефон при загрузке выдавал красные надписи не экране и ребутился на заставке. При этом в download не заходит. Первой мыслью была конечно проблема с флешкой, но после разборки немного удивился, потому что обнаружилось не значительное, но достаточное попадание влаги.

В таких случаях можно конечно просто почистить бензином и посмотреть, что из этого выйдет.

Но т.к вода достаточно коварна, и последствия попадания ее под микросхемы могут проявиться спустя время, мы не будем рисковать.

Снимем все BGA, которые были задеты.

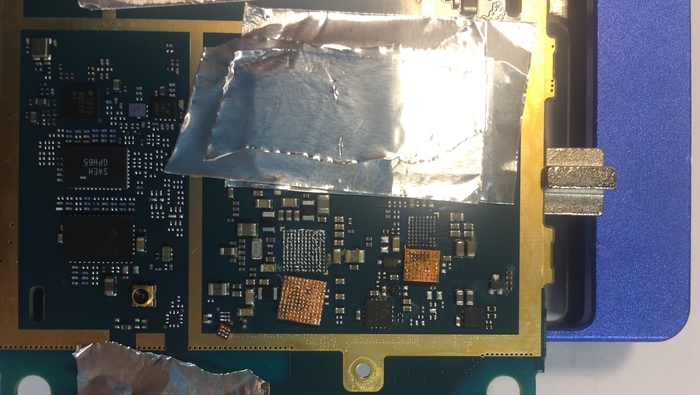

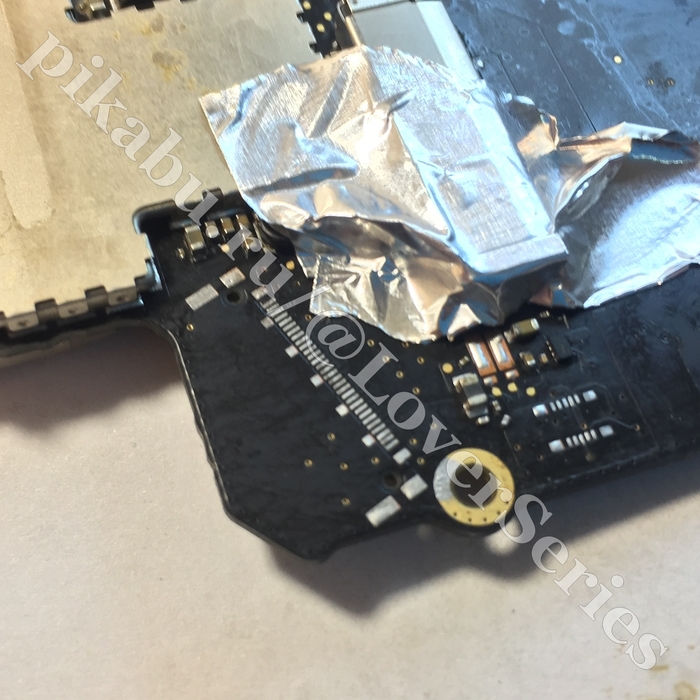

Лично я закрываю все, на что не хочу, чтобы попал прямой поток горячего воздуха, клеящейся фольгой. Но тут дело привычки – монетки, теплоотводы…что душе угодно, не принципиально.

Дальше инструмент и расходники. Трафарет – 100руб (в последствии накупите целую гору, но все пригодится), паяльная паста – 300руб (хватит на год такого тюбика точно), лопаточка (навеки), паяльная станция с феном – 4000руб (тут как повезет. Может через год отъехать, а может лет 5 работать и разок поменяете нагреватель для паяльника и будете жала менять только), микроскоп нормальный бу – 12000руб (если сами не закосячите оптику, то на всю вашу “карьеру” хватит), флюс – 800руб (месяцев на 8 хватит), бензин для чистки – 200руб/литр (полгода). Может мелочи какие забыл – пишите.

А теперь самое главное – желание. В прошлом посте я писал, что компонентный ремонт телефонов в 2018году – это не сложно, но люди эту информацию почему-то восприняли в штыки. Переубедить тех, кто сравнивал сервисмена с хирургом у меня конечно вряд ли получится. Но я попытаюсь объяснить почему пары месяцев для освоения основ, обучению пайке и выполнению типовых компонентных ремонтов достаточно. Нет, человек не станет лучшим в сфере. Нет, за это время не будут изучены все тонкости замены флешек на том или ином процессоре и вендоре (это вообще отдельная тема. тут даже полубоги-разработчики программаторов не всегда знают правильные ответы и многое делается только методом проб, ошибок и неудач). И нет, ты даже не заработаешь дохуилион денег.

Так вот – сейчас компонентный ремонт исключительно блочный. Не нужно сидеть с осликом и много часов диагностировать плату. Во-первых, потому что негде щупать – все микросхемы BGA и не обязательно дорога где-то будет выходить наружу, а во-вторых железо аппаратов так быстро обновляется, что документация и даташиты когда сливают в сеть, то они уже становятся не актуальны. Разумеется, есть схемы на эпл, сяоми, мануалы на самсунги, потрясные мануалы на лж, но они открываются только для действительно сложных ремонтов, которые первое время вас и не интересуют. Можете не расстраиваться – их от общего числа очень и очень мало.

А как же происходит компонентный ремонт сейчас? Либо если есть видимые повреждения и тогда дело техники отреболить/поменять микросхему. Или ищется микросхема проблемного узла, замеряется питающее напряжение (если есть схема, даташит), выпаивается предположительно проблемная микросхема, прозванивается на предмет весящих в воздухе пятаков(если есть схема, даташит), реболлится/меняется. Пока мало опыта, на этом ваш ремонт будет завершаться, и поверьте мне, этого будет вполне достаточно, чтобы насладиться радостью от части отремонтированных гаджетов. Когда начнет получаться с маленькими микрухами (а оно обязательно начнет, потому что все упирается в циклическое повторение одинаковых действий), то вы пойдете дальше по цепочке– контроллеры питания и процы.

Так же не забываем про форумы и ютуб, на которых очень много информации именно по этим типовым ремонтам.

Так что если у человека есть желание именно научиться либо самому для хобби, либо уж тем более в СЦ подмастерьем для работы – этого времени достаточно для освоения основ и для выполнения типовух (контроллеры заряда, изо, подсветки, тача, потом флешечки, уже через полгодика контроллеры питания, компаунд и одноэтажные процы, а через год, если захочется, то и до бутербродов можно дойти, только не стоит).

Ремонт мобилок чисто ремесленная работа, для выполнения 90% которой не нужно особых знаний, а достаточно приобретаемого опыта, а от постоянных повторений одних и тех же действий будет приходить скорость и качество, иногда даже расширяться диапазон возможностей. стоит помнить, что ремонтом мобилок занимаются только в странах третьего мира – бразилия, индия, снг, развивающийся китай (в котором целые фабрики по восстановлению телефонов существуют) и я глубоко убежден, что работают там дажеко не инженеры со знанием электроники и электротехники.

Удачи! Не очкуйте доломать свой девайс, ведь радость от его починки самим будет гораздо больше, чем от окончательной потери.

Уф. Совсем забыл про ремонт в посте. Кладем миксросхему под микроскоп, накрываем трафаретом, мажем трафарет пастой, убираем все лишнее, чтобы паста оставалась только в отверстиях от трафарета, а не была намазана как на бутерброд.

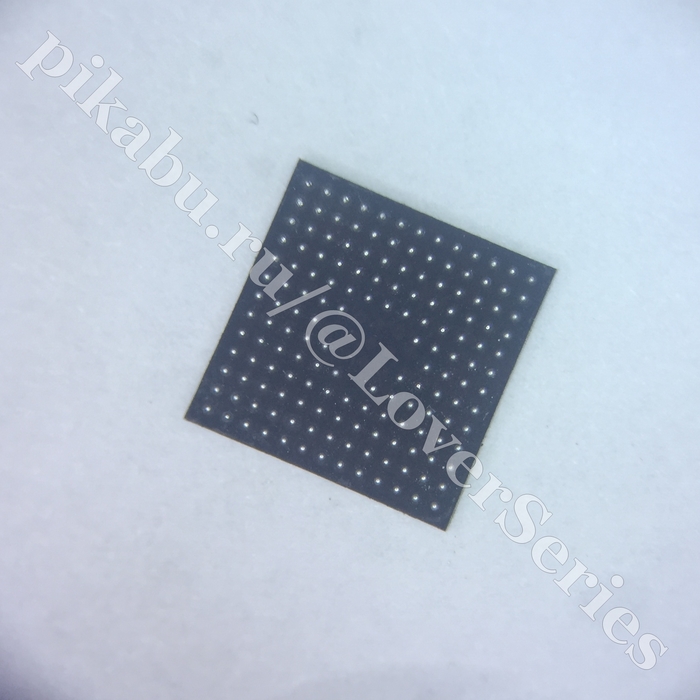

Греем феном и получаем вот такие ошаренные микрухи. Конечно же с первого раза у вас это не выйдет, но когда все-таки получится – вы кайфанете. Дальше убираем оплеткой старый припой, чистим бензином коррозию. И устанавливаем микросхемы на место.

Все гуд, вссе работает.

Нахожусь в г. Санкт-Петербург.

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

Ну честно говоря не совсем вода… скорее пиво… вроде как темное, вкусное…ммм…

Погнали.

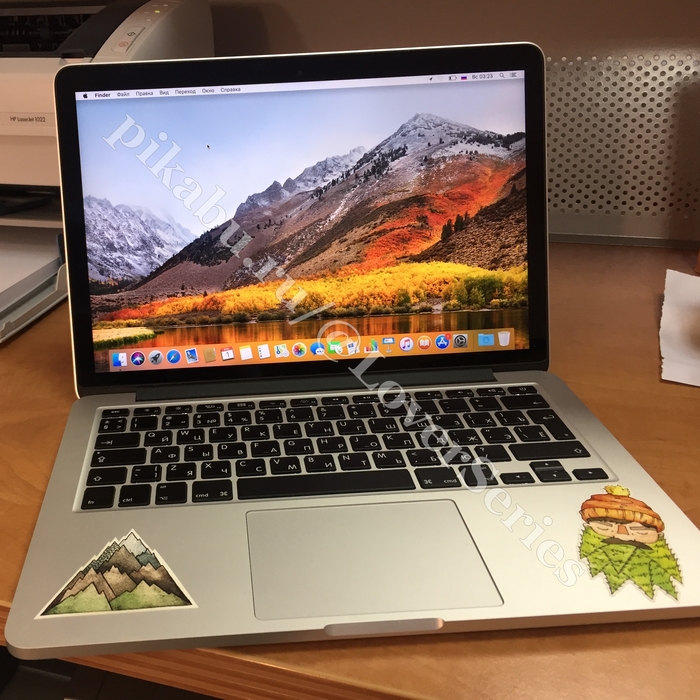

Несмотря на то, что ноут принесли достаточно оперативно, из-за долбанной политики эпла, АКБ не быстросъемная, поэтому коррозия уже вполне себе все нужное задела.

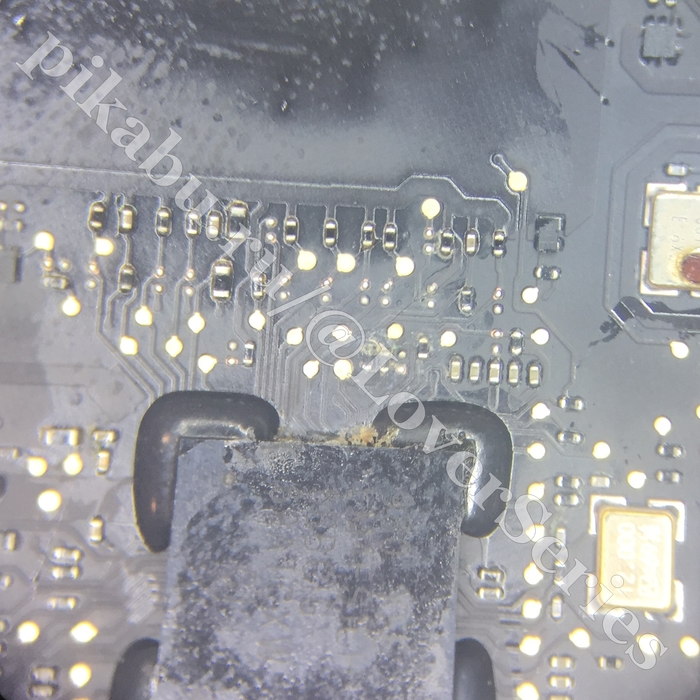

Главное, что пострадало – коннектор lvds (в него вставляется шлейф матрицы),

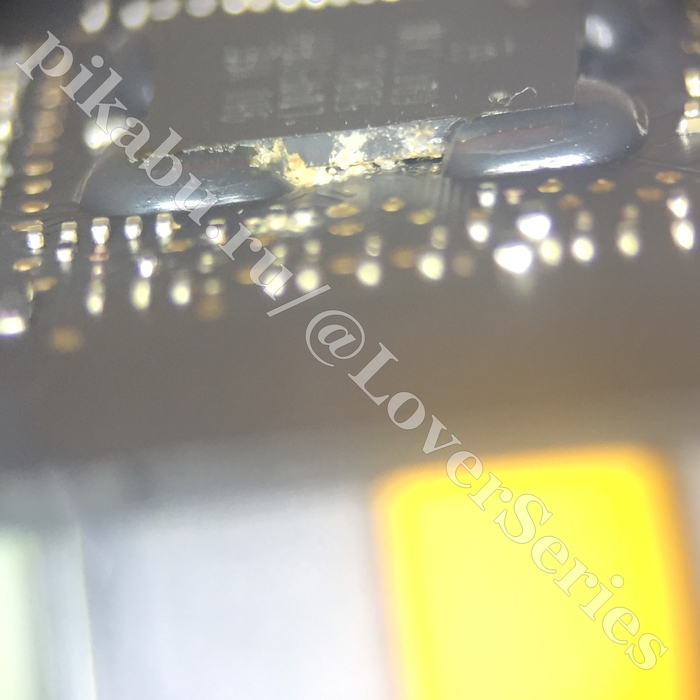

а с обратной стороны платы затекло под SMC-контроллер.

Досталось так же мелочевке, но это достаточно будет пропаять и отмыть.

А вот с контроллером такой фокус уже не пройдет. Хотя если любишь возвраты и поиск плавающих неисправностей, то микросхему можно не снимать и не чистить под ней.

Чуть поближе коннектор дисплея

и подсветка клавиатуры (хотя тут могу ошибаться).

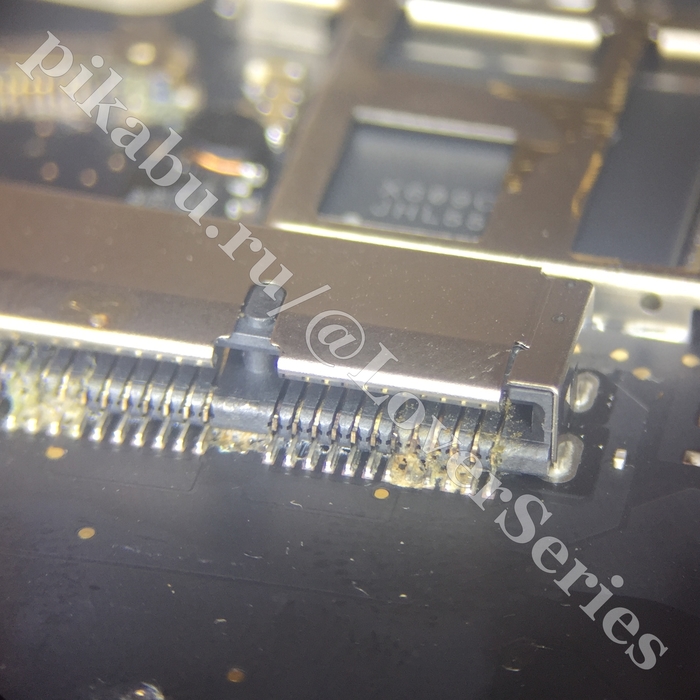

Разъему SSD и самому диску вроде досталось немного, но забегая вперед, только диск не удалось полностью реанимировать. В полной тишине он немного посвистывает, но цена нового заставляет смириться.

Шлефик клавиатурной подсветки, коннектор на нем придется поменять.

Я конечно сомневался снимать или не снимать, вроде и не много было влаги под микросхемой. Но когда снял – понял, что решение все же было правильное. Вообще в таких случаях советую лучше перебздеть, чем недобсдеть.

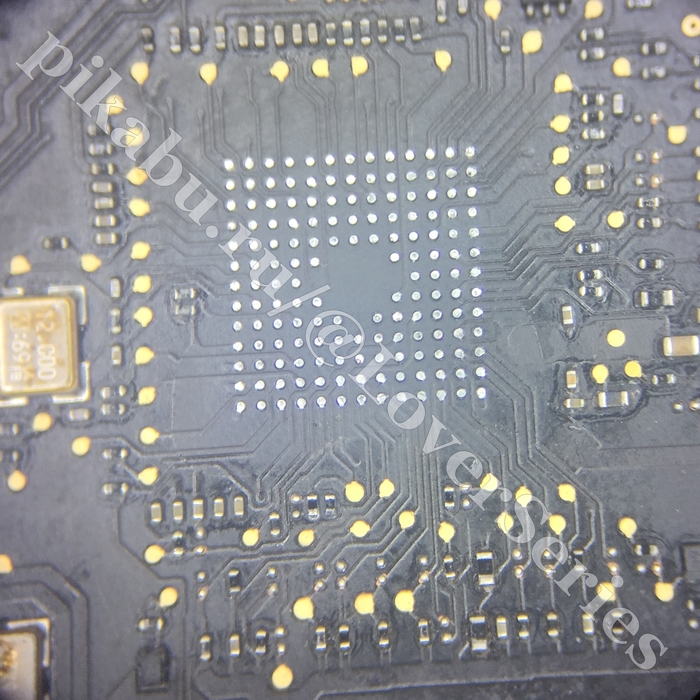

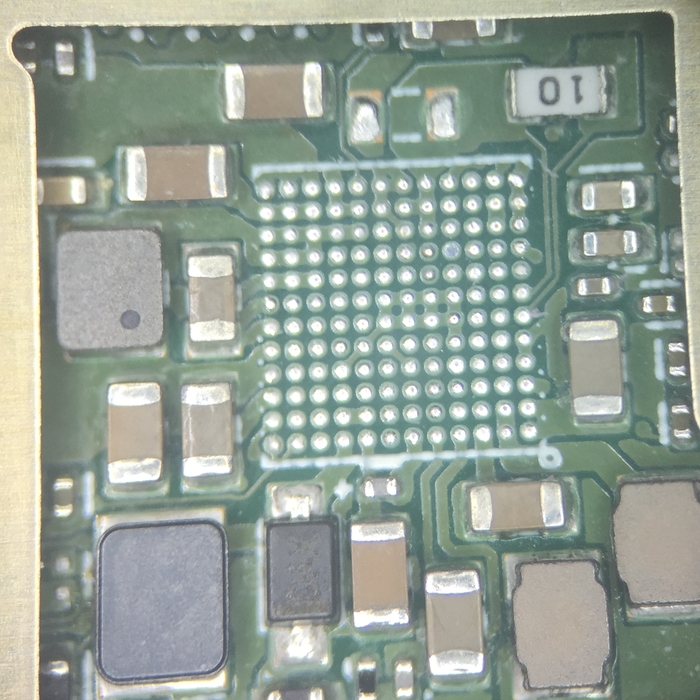

Посадочные площадки микросхемы, уже зачищенные от избытков припоя и грязи.

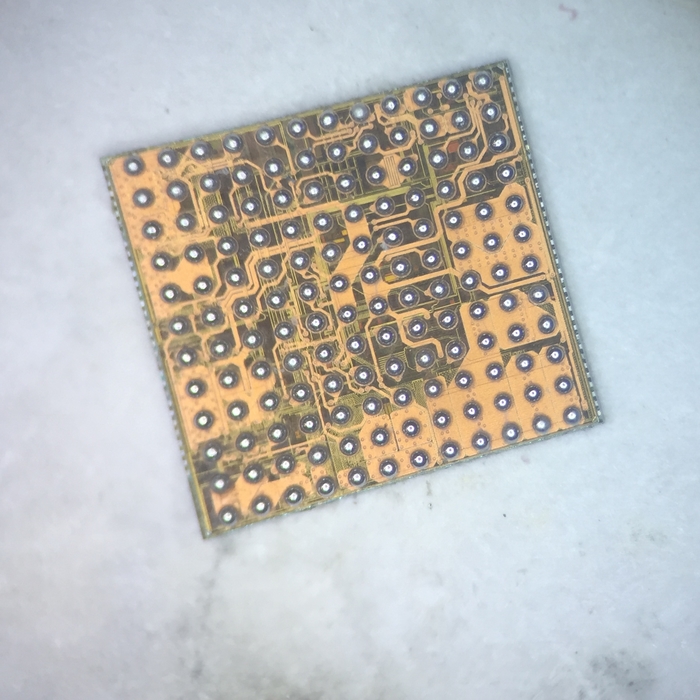

Ошариваем сам контроллер. Конечно после мобилок шаг между шарами и их размер несомненно вызывает улыбку.

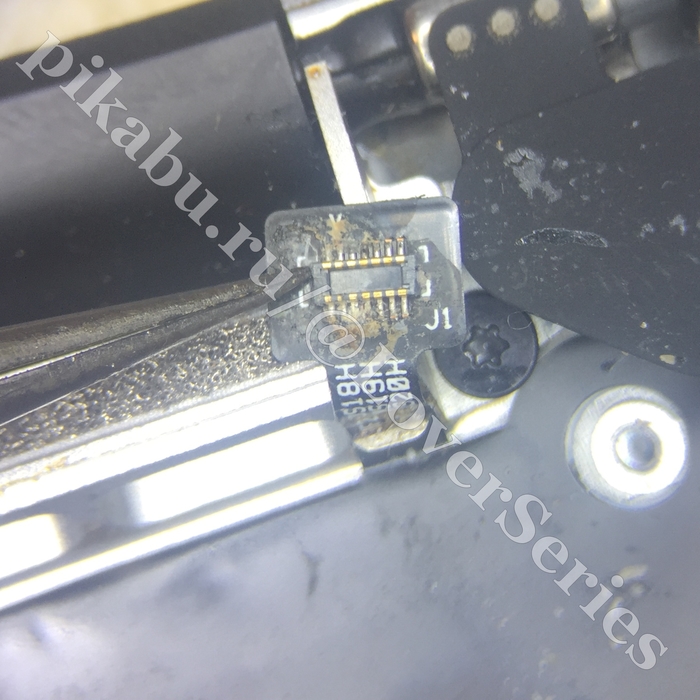

Коннекторы тоже снимаем, чтобы вычистить из-под них коррозию, потому что тут все как с сусликом. Вроде бы ее не видно, но она есть, и более того со временем проявит себя.

Подгнившие коннекторы выкинем.

Снимем откуда-нибудь донорские,

подходящие по размеру.

Припаиваем. Вымываем флюс. Тестируем. Вроде бы все неплохо. Пару месяцев работает – без происшествий.

Нахожусь в г. Санкт-Петербург.

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

P.S: ищу друзей по мобилкам в любых АСЦ Питера

Телефон не выдержал подключения к автомагнитоле AUX-кабелем. Или криво подключили, или не в тот разъем или еще чего-нибудь. Меня всегда очень веселят взрослые люди, которые стыдливо скрывают причины случившегося, как нашкодившие дети. Чуть ли не краснея говорят, что оно само так произошло, что просто оставили на зарядке, а он перестал включаться. или воду телефон мог видеть только из окна квартиры, а при вскрытии там обнаруживаются глубоководные рыбки из Марианской впадины. Как будто побаиваются, что я их отругаю за небрежное отношение к их же гаджетам.

В общем в телефоне не было звука, ни в спикере, ни в бузере. Микрофон работал. Проблема в аудиокодеке, а аудиокодек в контроллере питания, а контроллер питания в яйце…хотя это уже из другой сказки.

Совершенно случайно у меня есть точно такая же купленная ранее из-за флешки плата. Сверху рабочая, снизу – донорская.

Выпаиваем обе микросхемы, главное не перепутать. Зачищаем оплеткой и паяльником пятачки.

Донорская-то плата оказалась залитая, поэтому контроллер чуть подмоченный, думаю не смертельно.

Чистим всю грязь с него. Ошариваем. Впаиваем.

Все гуд, все звенит и звонит.

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

А для староверов мейл - verified.service.spb@gmail.com

Если не углубляться в возможные варианты данной проблемы, то основной причиной почему телефон не видит сим-карту, конечно же является физическое повреждение коннектора сим.

Так выглядит разобранный сим-лоток, с уже отвалившимися тремя и погнутыми еще тремя контактами. Специально разобрал его, не выпаивая из платы, чтобы нагляднее было видно.

Разумеется, виновником таких поломок зачастую является сам владелец – не так и не то вставил, потом начал вытаскивать, дернул и сломал. Но также львиная доля от подобного дефекта принадлежит переходникам от симок.

Не спрашивайте меня зачем люди постоянно вытаскивают симки из телефонов туда-сюда, но со временем сим в преходнике начинает не плотно держаться и при очередном извлечении сим с переходником разделяется, и краями преходника вырываются контакты сим-ридера.

Выпаиваем старый лоток, убираем остатки припоя.

Берем новый сим-коннектор, залуживаем контакты.

Чтобы нормально припаять и ничего вокруг не перегреть снимаем верхнюю металлическую часть лотка.

Припаиваем на плату контакты.

Потом собираем верхнюю закрывающую часть и опаиваем массу хорошенько, чтобы лоток не отвалился от платы, когда в него будут вставлять симку.

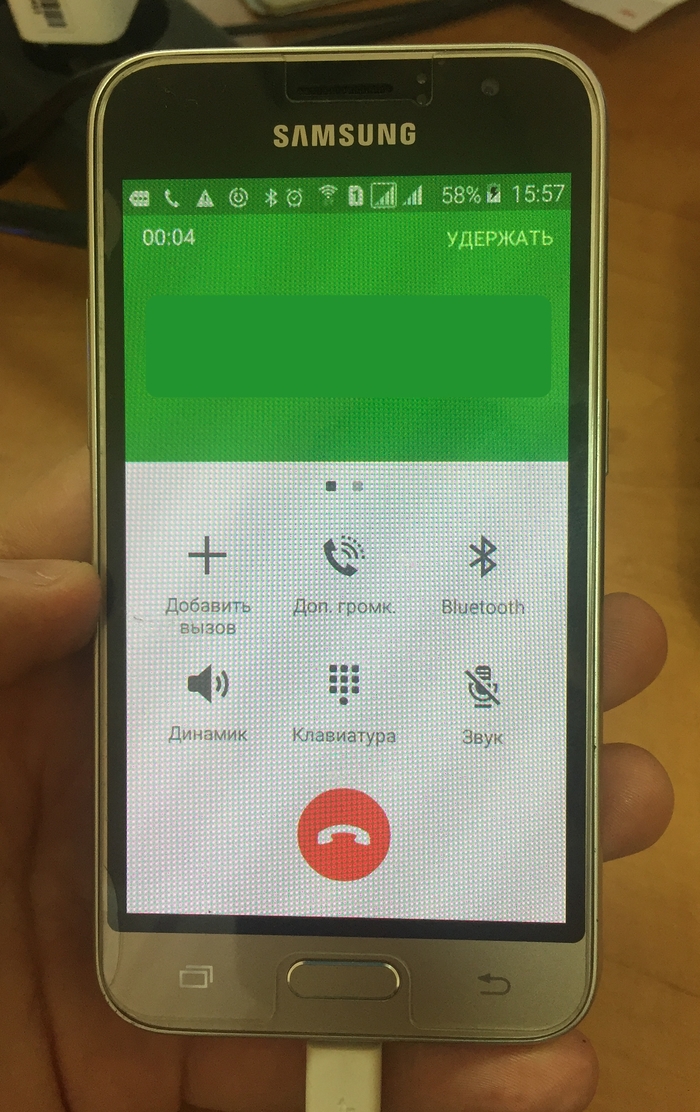

Т.к проблема была очевидная, то никаких сюрпризов после включения телефона меня не ожидало – все заработало

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb
