Господа знатоки подскажите с выбором светодиодных чипов для драйвера HP0050. Есть прожектор, на котором установлены два чипа. Чипы промаркированны так ZY17-5B10C. В инете они не гуглятся. И как просто расчитываются чипы для конкретного драйвера? Школьных знаний очень не хватает, а в инете полно воды.

Взываю к Пикабу, помогите опознать smd элемент! Обозначение - L326 или L303 (это одно и то же). Суть детали - либо это стабилизатор на 3.3 вольта, либо какая-то диодная сборка.

Это если коротко, и программа минимум.
А если по-порядку и обстоятельно, то знакомьтесь - полетный контроллер Matek F405-CTR .......

..... после того, как его безжалостно потыкали паяльником ученики (и ещё я попытался сам отремонтировать)))).

Полетный контроллер вот этот ( http://www.mateksys.com/?portfolio=f405-ctr ).

Учу школяров сборке квадрокоптера (с пайкой). После этого печального опыта пока махнул рукой, и сегодня сам спаял "здоровый" полетник на собираемый квадрокоптер (показал мастер-класс).

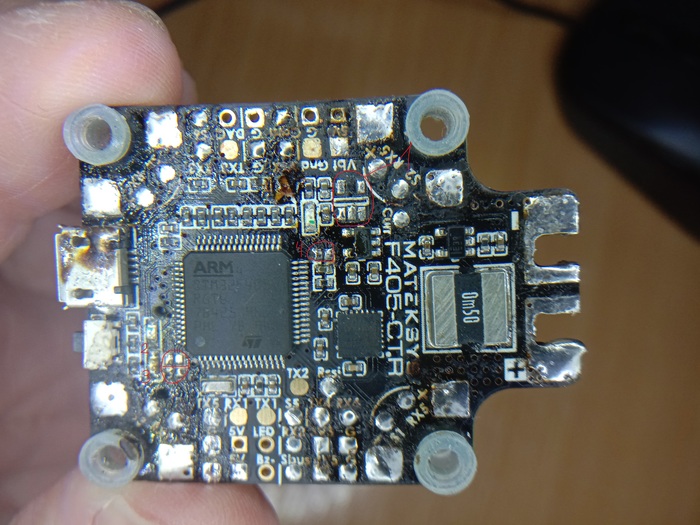

Как умер данный подопытный. Школьники тыкали-тыкали паялом, накидали соплей, я потом проверял и убирал оловянные сопли.... но видать что-то пропустил.

Когда ПК установили на раму и подали питание от внешней батареи (справа здоровые пятаки) - он включился на секунду.... а потом лампочки погасли.

Дома я выяснил следующее - на МК (STM32F405) не постапает питание 3.3 вольта.

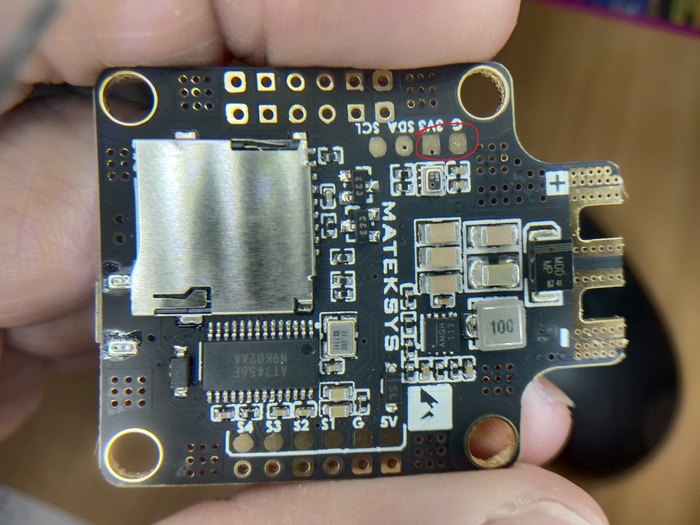

На фотке выше в:

1. адски грелась искомая деталенция (пробило?)

2, 3, 4 smd керамические конденсаторы пробиты на КЗ.

Это пока что нашел на больной плате.

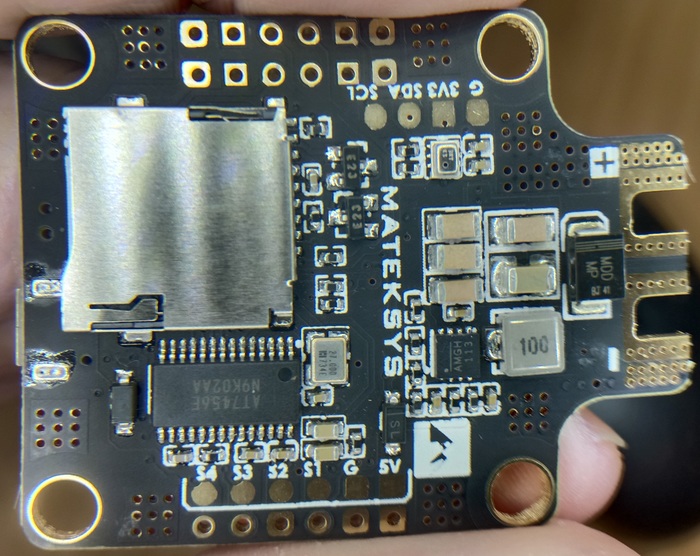

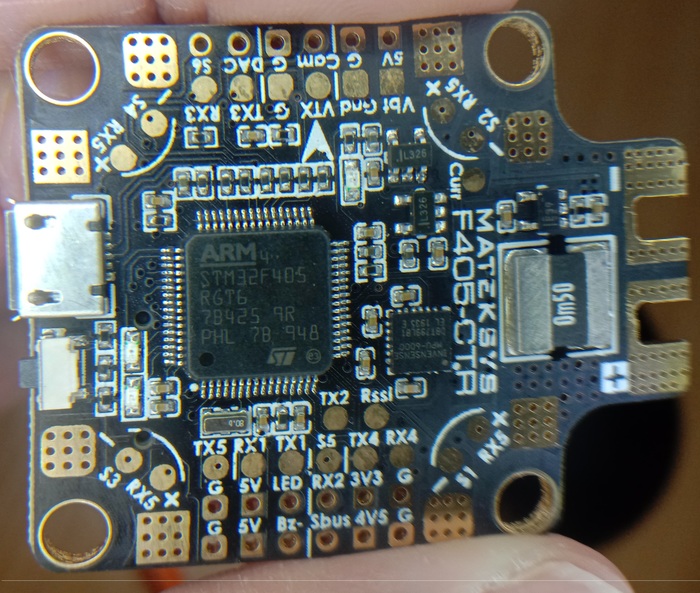

Вот так выглядит "девственный" ПК:

На "больном" ПК между пятачками 3.3 вольта и землей до сих пор сохраняется КЗ, причину пока не нашел. На здоровом ПК между этими пятачками должно быть сопротивление 13,9 кОм в одну сторону и 13,01 кОм в другую сторону, и 364 (не знаю чего) в режиме прозвонки.

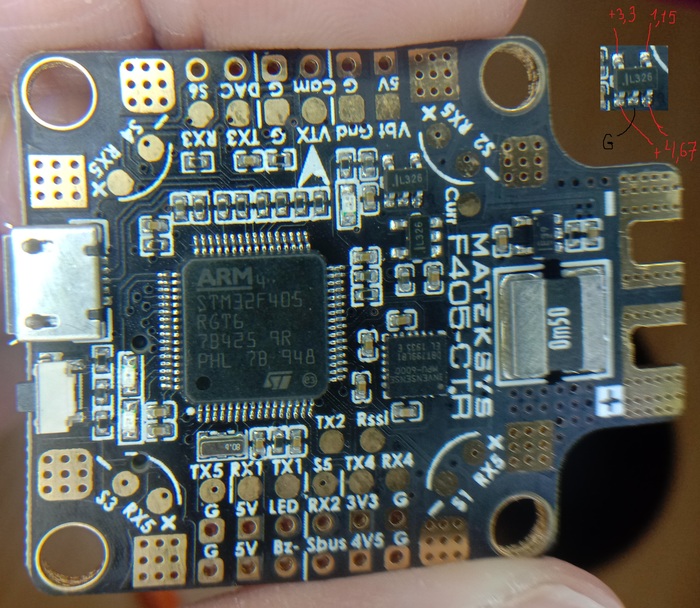

Соответственно нормальная работа искомой детали (напряжения) нарисованы в углу.

Было бы идеально, если бы мне не только помогли опознать smd деталь (L326 или L303), но и помогли бы починить школьный полетный контроллер.

Сам я не радиотехник, в ремонте соображаю слабо, но паяльник держу в руках уверенно, скилл для паяния смд имеется (только BGAшить пока так и не научился).

Помогите люди добрые!

Решил почистить свою видюху palit rtx 2060 stormx и по глупости и рукожопости сбил смд элемент (надеюсь только один, так как нашел только его) и теперь не могу понять что это за элемент, но маркировка его на фото. Хотелось бы узнать за что отвечает этот компонент и чем чревато использование видюхи без него

из за термопасты и термопрокладок которые прилипли к радиатору и чипу, я подумал лучше будет в сторону отодвинуть радиатор, чем наверх сразу тянуть чтобы чип не повредить (мало ли с радиатором отвалится) и в итоге задел металлическим креплением один смд

Добрый день мастерам, дали посмотреть платку (как сказали: "с управления насосом теплого пола") повыгорало куча дорожек и на входе, сразу после клем, стоит такое чудо... облазил кучу сайтов не могу понять что это... предположительно диод но не уверен. Может кто сталкивался? Звонится в 0 в обе стороны...

Не хватает рейтинга для фото в комментах.. буду дополнять тут. Фото платы... там таких элементов 4 штуки, думал так мост сделан... фоткал на паяльник.
