В ремонте водоплавающий Xiaomi Note 5

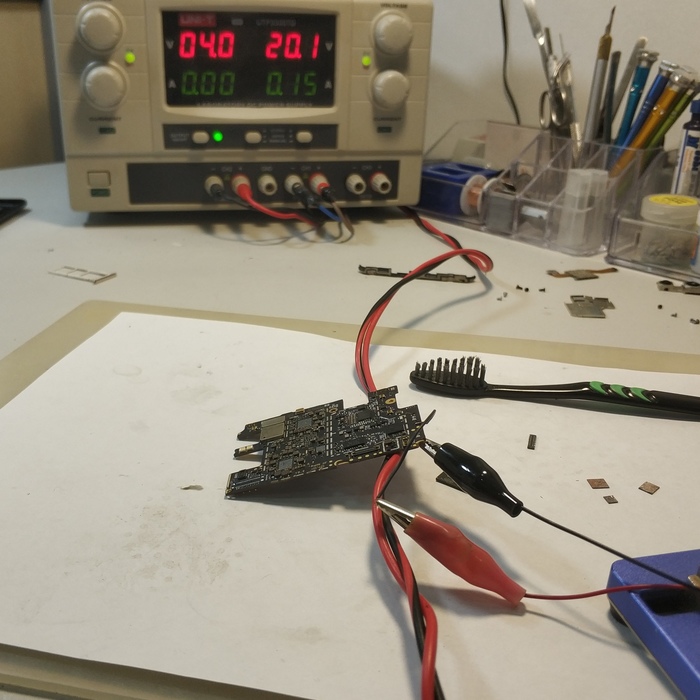

Подключаем к блоку питания и на голой плате имеется весьма неприятное потребление в выключенном состоянии.

По очереди будем снимать все, куда скорее всего добралась вода

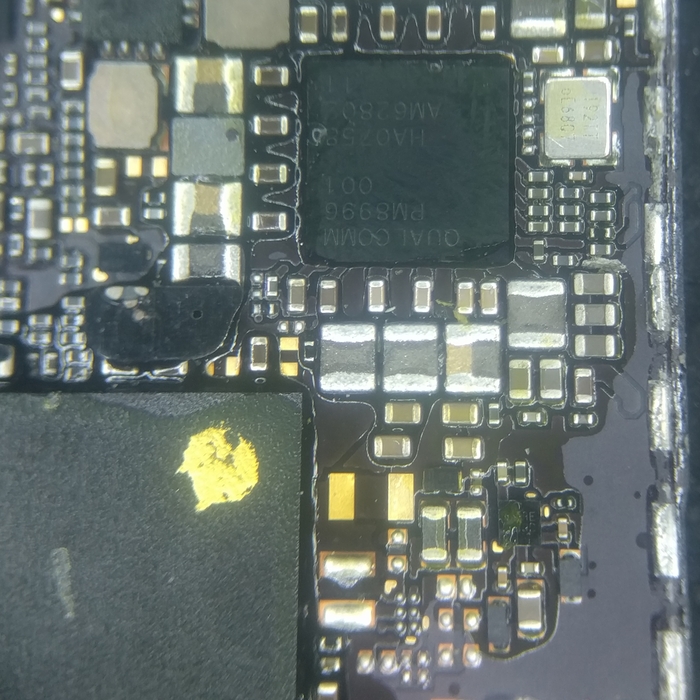

Контроллеры питания

с обратной стороны платы микросхема EMCP в 254 сокете

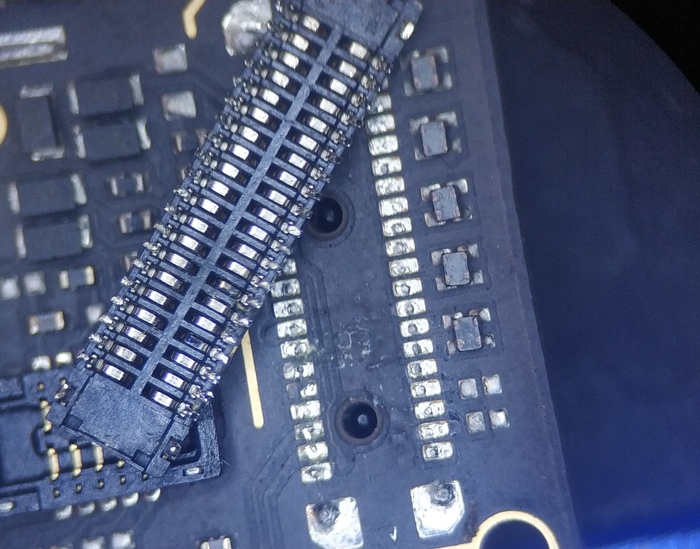

коннектор дисплея

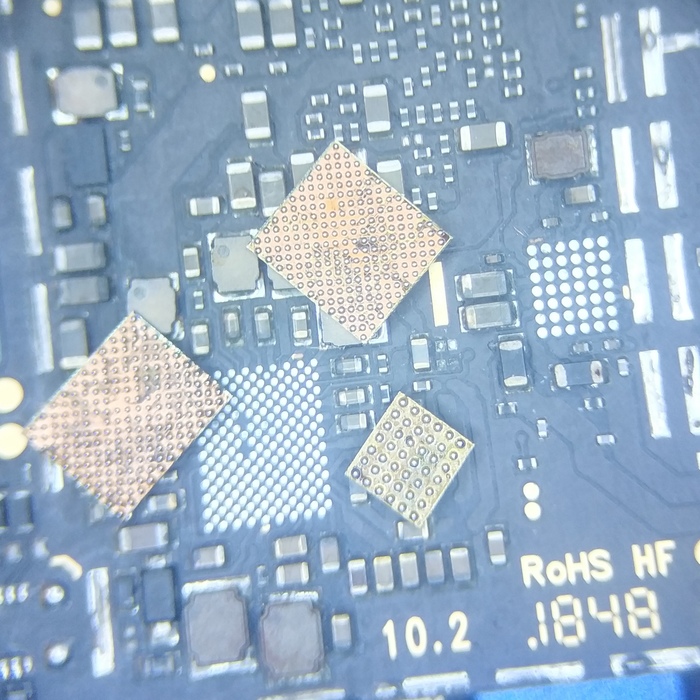

Без микросхем на плате отсутствует паразитное потребление, а это уже неплохой знак, хоть и не отличный.

Ошариваем снятые микросхемы, предварительно убрав припой с платы и отчистив ее от окислов и коррозии

Так же поступаем и с флешкой

Между тем, забавный факт, микросхема памяти явно менянная, и прошивка стоковая, как позже выяснялось без модификаций загрузчиков. Т.е кто-то все-таки имеет сервисные прошивки на Xiaomi и успешно их применяет…Остается только позавидовать людям, потому как замена emmc на актуальных моделях xiaomi для большинства ремонтников невозможна. Есть еще конечно вариант, что б/у флешку для экономии производства установили на заводе, но это совсем как-то мелковато для производителя.

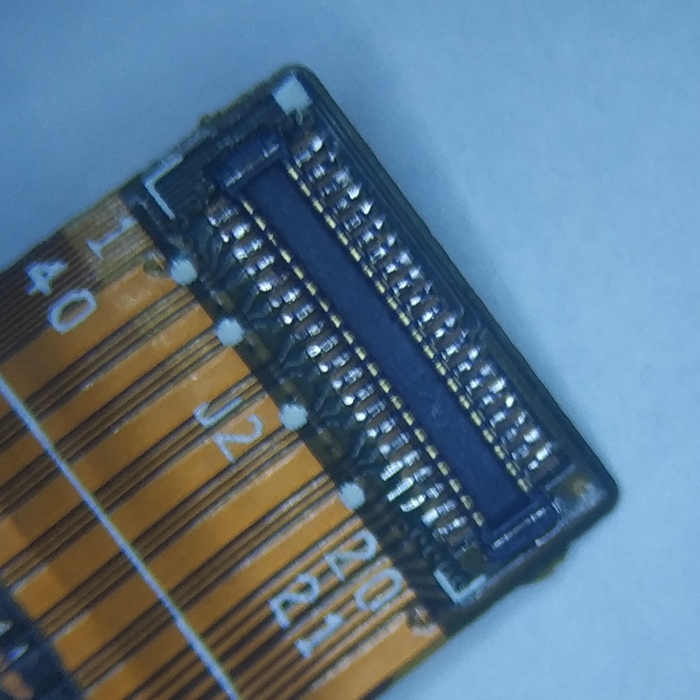

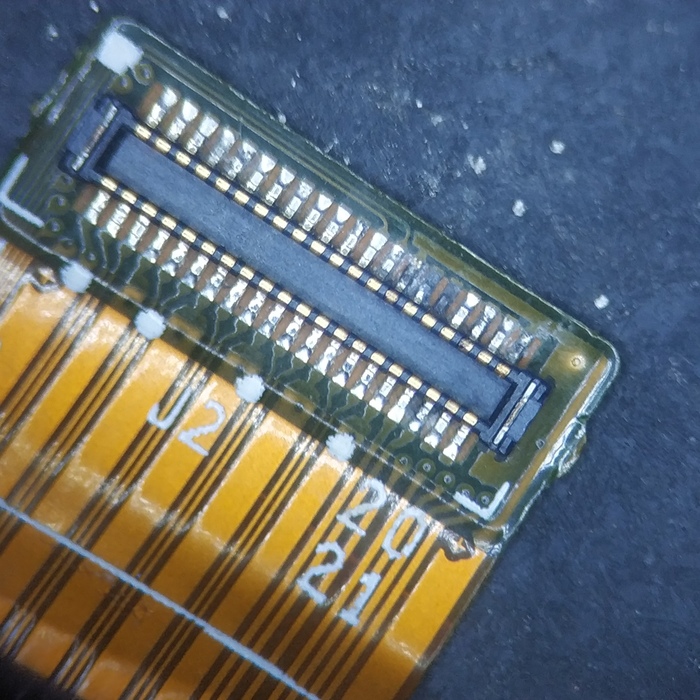

Сам шлейф дисплея тоже немного подъело – пропаиваем и его.

После всех усилий телефон так и не заработал, а значит вода все же если не убила процессор, то хотя бы попала под него.

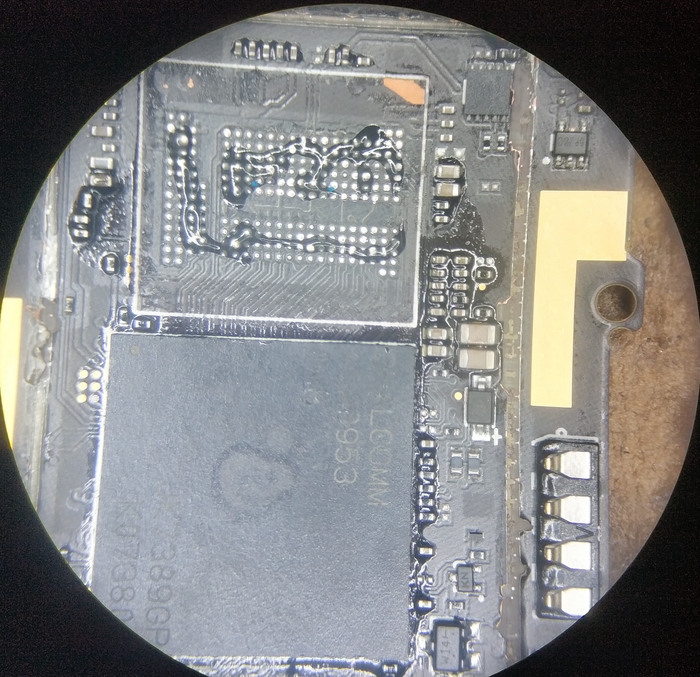

Выпаиваем CPU – так и есть, остатки водички повсюду

Убираем все лишнее, ошариваем проц

И телефон стартует

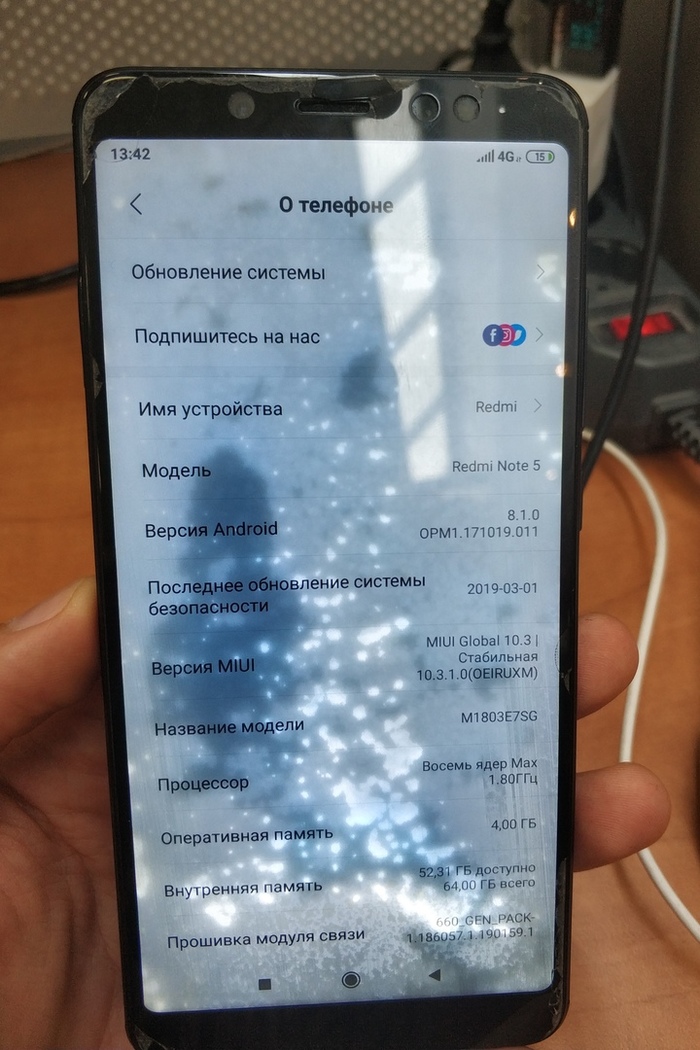

К сожалению, по дисплею тоже заметно, что ему прилично досталось, но менять его не стали.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Телефон сильно полетал, даже вырвало с корнями датчик освещенности

Разумеется, при таких падениях, датчик – второстепенная проблема.

И на первый план вышла, казалось бы, не логичная неисправность, а именно замыкание на плате.

Если прикинуть, то при падениях должно что-то отвалиться внутри, но на практике часто выходят из строя керамические конденсаторы.

Стоило бы конечно объяснить вам физику этого процесса, но я ее просто не знаю. а тратить время на штудирование теории только для того, чтобы не облажаться в интернетах, уже как-то лень.

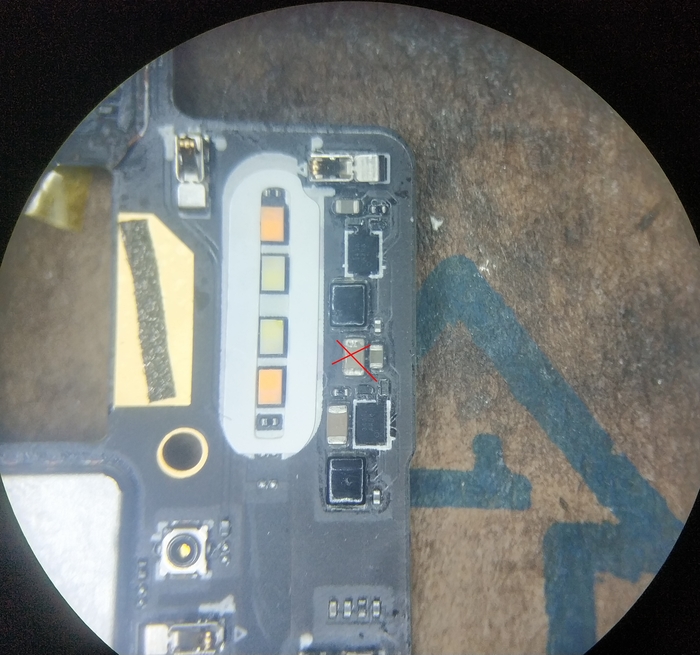

Поэтому просто находим неисправный конденсатор и убираем его.

Если совсем свербит от того, что все должно быть по фэн-шую, то можно поставить что-то подходящее по размеру из цепи вспышки другого аппарата.

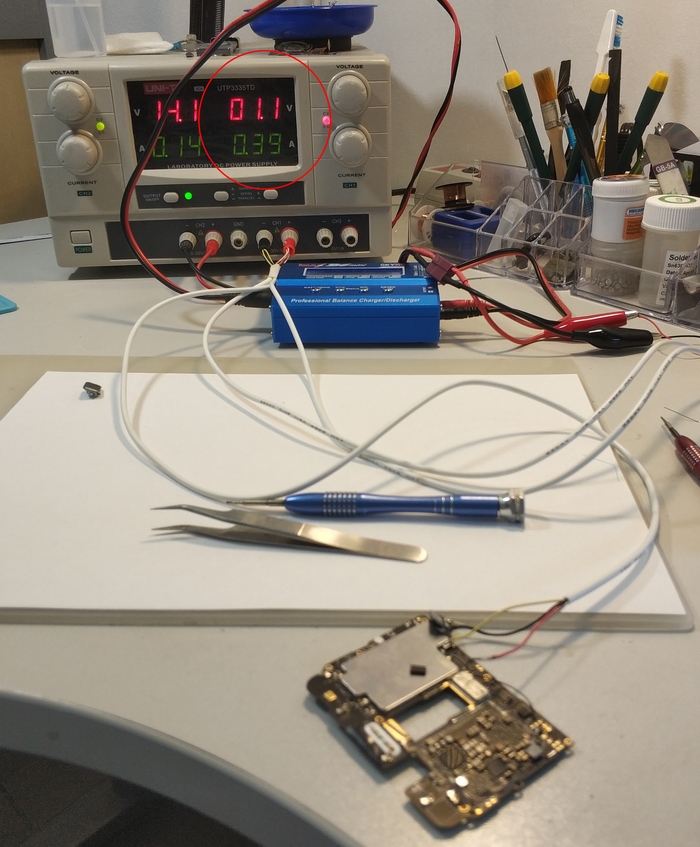

Проверяем, короткое замыкание ушло, но телефон падает в аварийный порт 9008 при подключении к компьютеру.

Зная предысторию, очевидно, что нарушена связь процессор-флеш. Поэтому будем снимать микросхему EMCP.

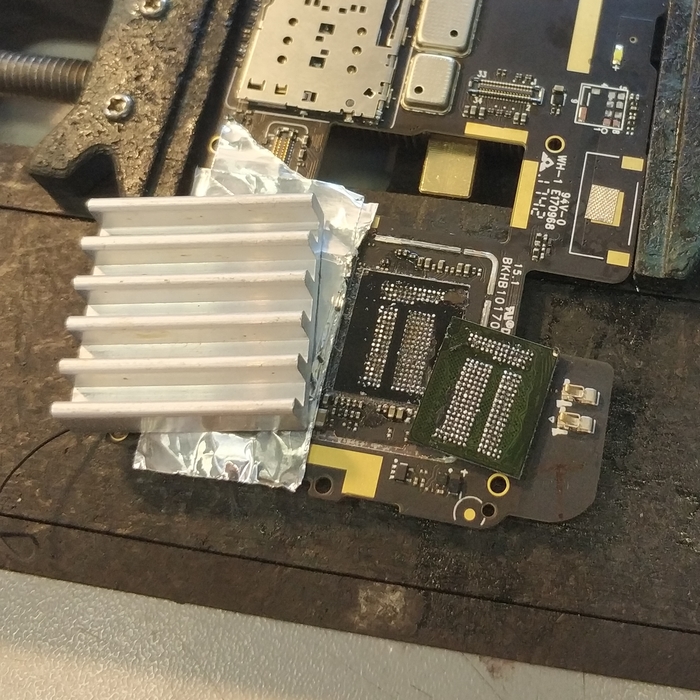

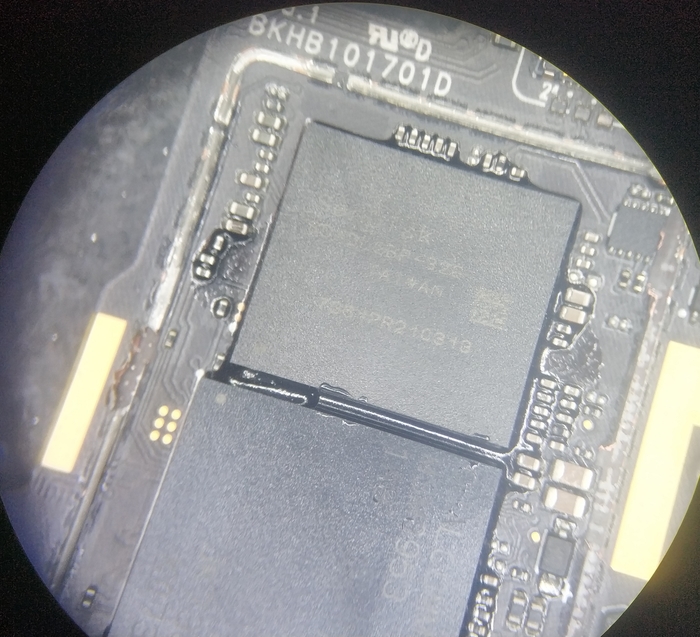

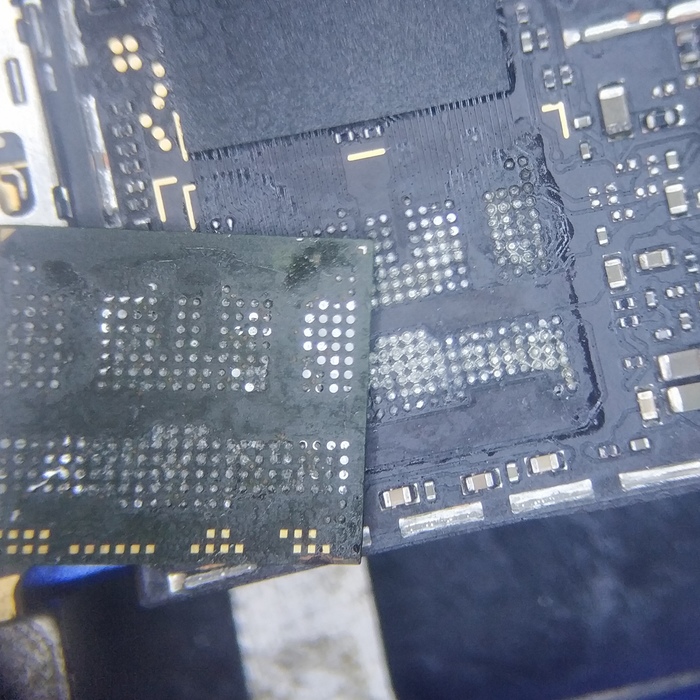

Компаунд у Meizu оказался достаточно твердый

но в таких случаях нужно лишь правильно подобрать температуру.

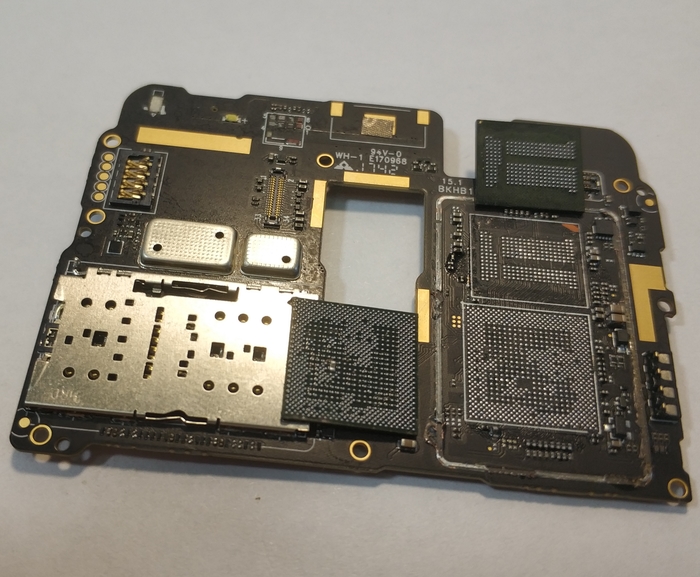

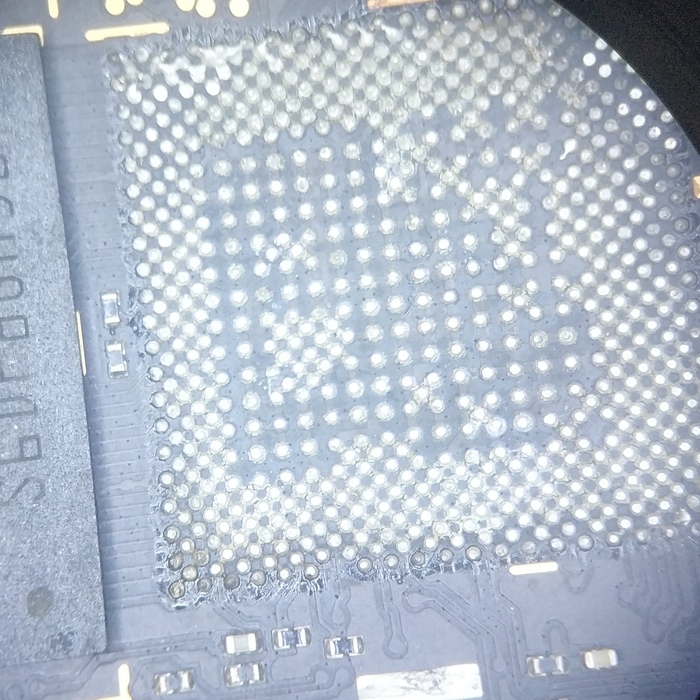

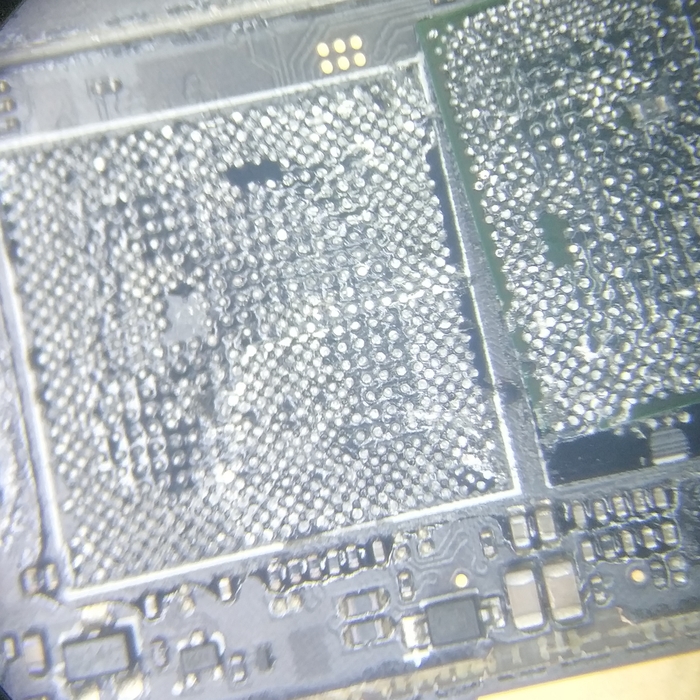

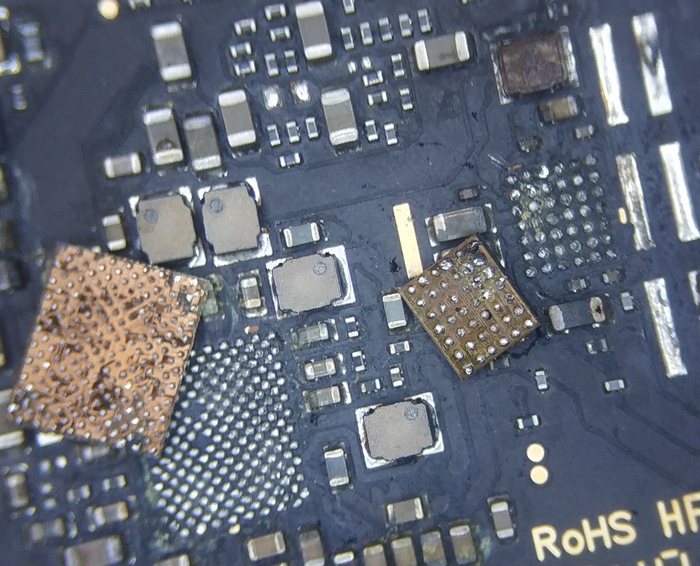

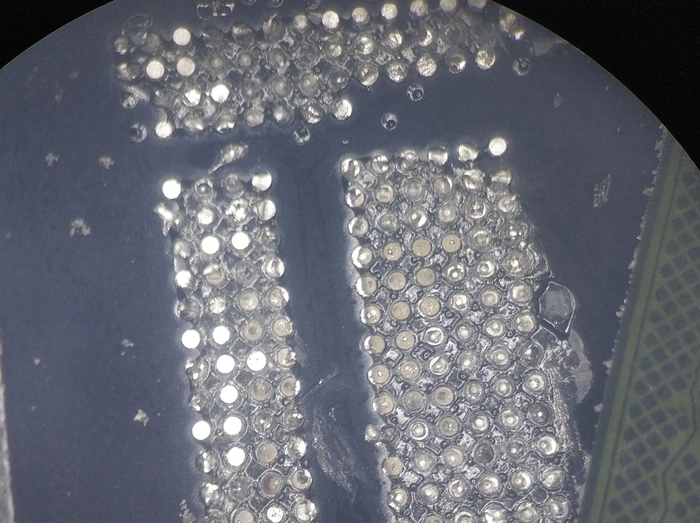

Все, что выглядит не блестящим, было оторвано.

Вот тут я подумал, что при таком ударе, с большой долей вероятности, пострадала не только микросхема памяти, но и процессор, стоящий рядом, тоже частично отвалился.

И чтобы избежать головняков в будущем, решил заняться благотворительностью и отреболить процессор

На удивление, скорее всего, с CPU было все в порядке, и я просто лишний раз перестраховался

Процесс ошаривания микросхем достаточно однообразен, поэтому заострять на этом внимание в этом посте уже не буду.

Припаиваем по очереди микросхемы на места, предварительно смазывая флюсом.

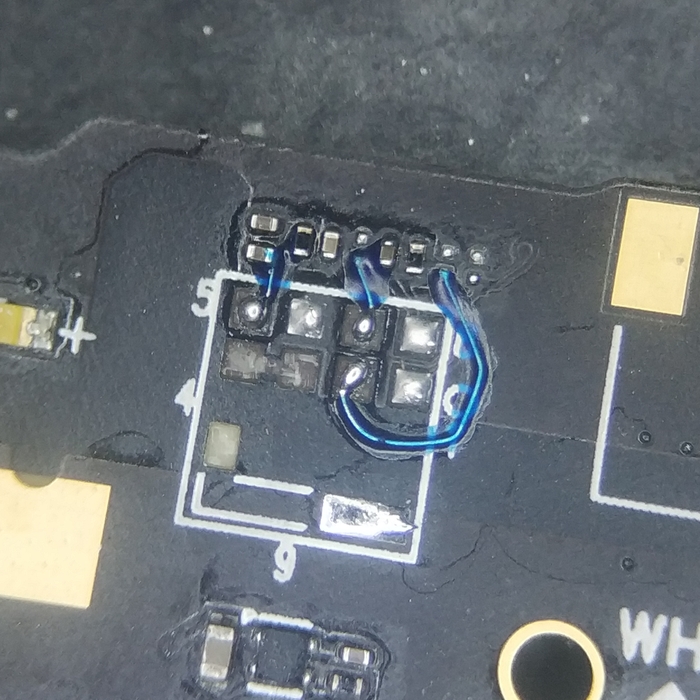

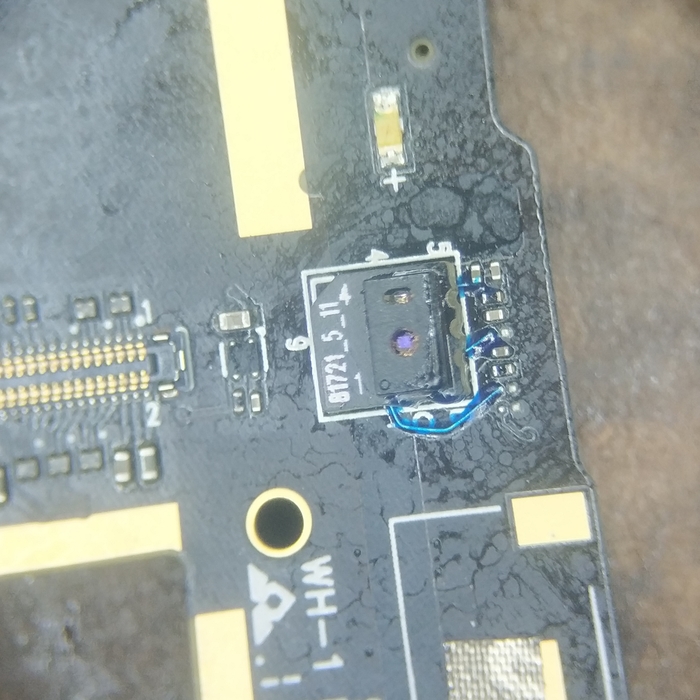

Теперь можно заняться датчиком. Визуально видно куда идут дорожки, поэтому просто аккуратно припаиваемся проводками.

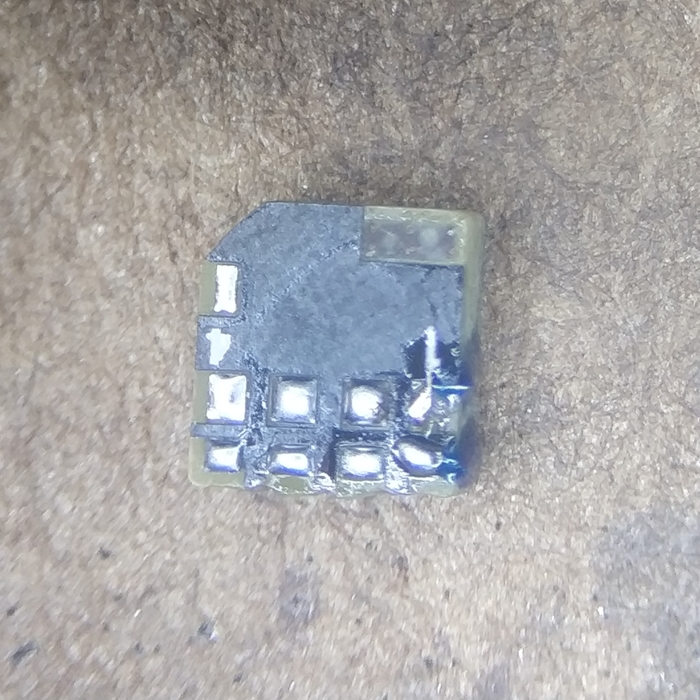

На самом текстолите датчика тоже вырвались контактные площадки

С ними пришлось тоже помучатся

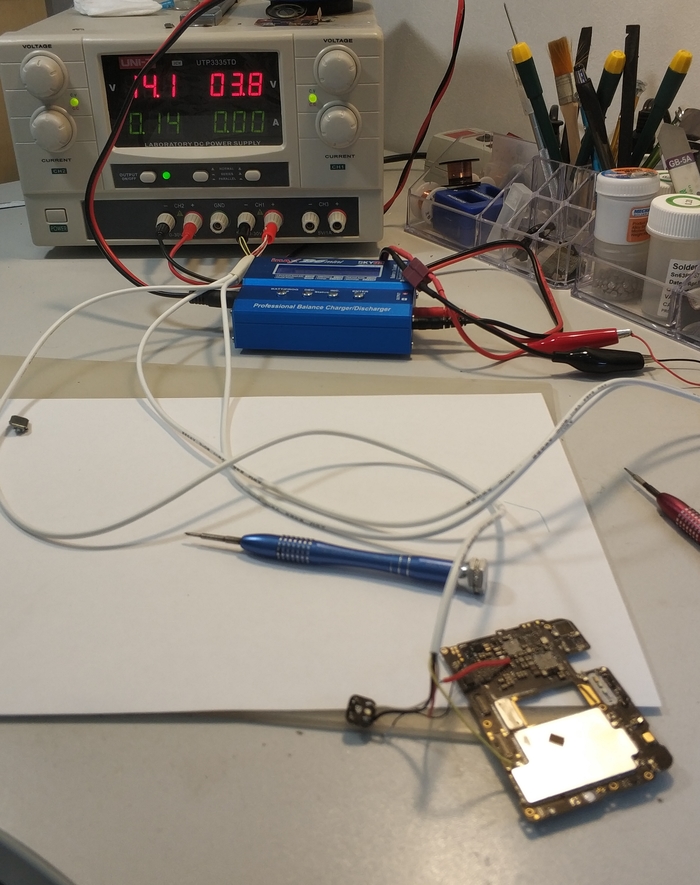

но по итогу все заработало, как и должно

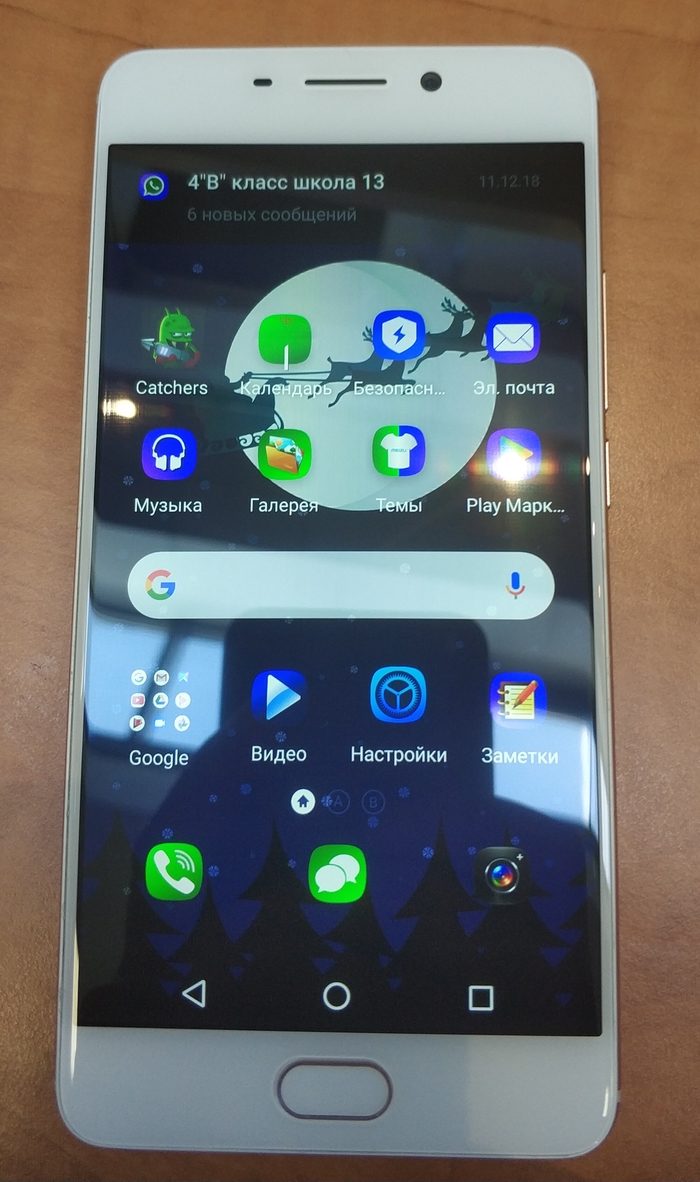

Финальным штрихом стала замена дисплея и телефон очень стал похож на тот, каким его собрали китайцы.

Посты я пишу с небольшой задержкой (месяцев в 6-10) после самого ремонта, поэтому вопрос рентабельности не стоял так остро, как может показаться.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

На данный момент qualcomm, для меня, самая понятная и самая часто ремонтируемая платформа на мобилках. Многие производители ее используют для своих смартфонов, поэтому набор основных чипов у разных производителей телефонов, на одном процессоре один и тот же, что не может не радовать. Да и от модели к модели процессоров, до недавнего времени, были не значительные изменения.

Google Pixel 1 в режиме восстановления 9008. Честно говоря, давно уже не приносят в ремонт, уваленные программно аппараты. Не просто уваленные, а именно с поврежденным загрузчиком.

Поэтому все что приходит на Qualcomm’е в режиме аварийного порта – это либо микросхема памяти отработала свой ресурс, либо у процессора от перегрева деградирует пайка на оперативной памяти.

Немного усложняет работу компаунд, как по мне, так это архаизм и реальной пользы при падениях не столько, сколько вреда при ремонте, но в данном случае он достаточно мягкий и легко снимается при нагреве.

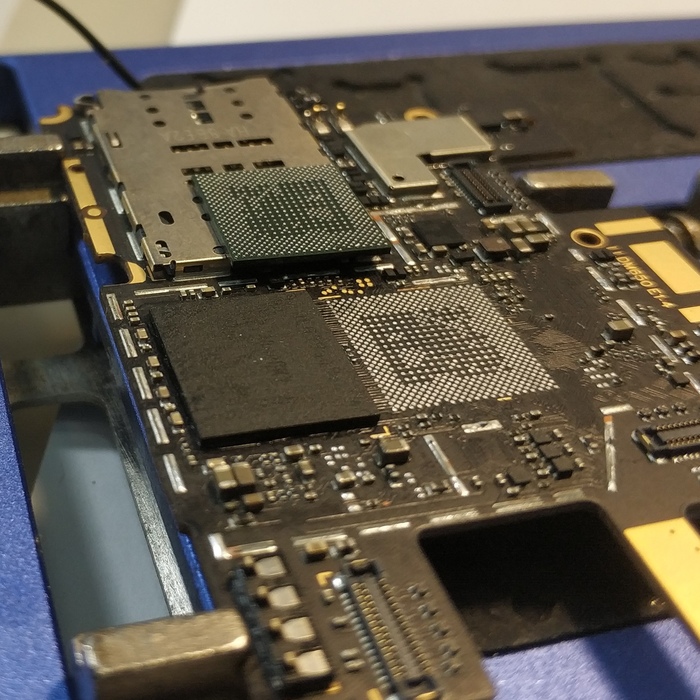

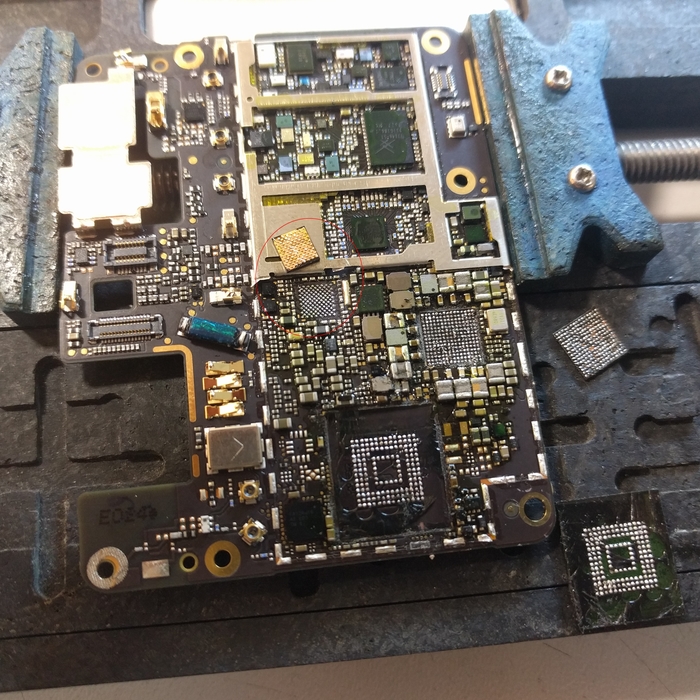

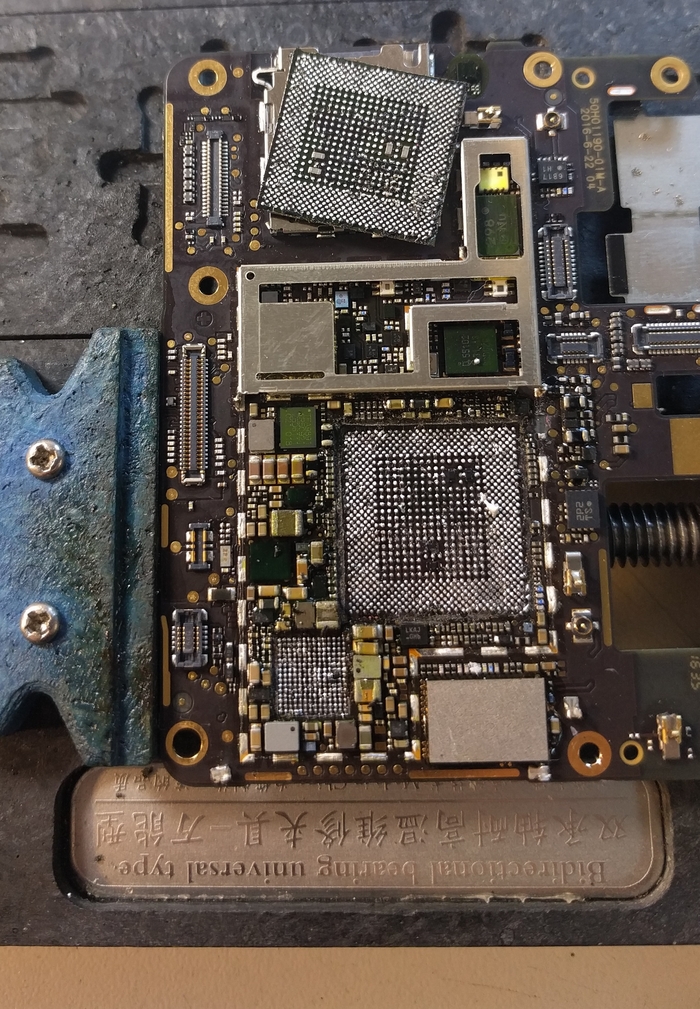

Монтаж как обычно плотный, а процессор большой, поэтому у меня не получается отдельно отреболлить только процессор, обязательно либо с обратной стороны лезут шары, либо старта нет. Поэтому, чтобы не тратить время потом на поиски проблемы, трачу сразу на 40минут больше, но с предсказуемым положительным результатом: снимаю 2 контроллера питания, микросхему памяти и процессор с оперативной памятью.

В данной плате есть проблемная микросхема аудиокодека, находящаяся точно под процессором, у которой часто отваливается пайка из-за того же перегрева, поэтому ее тоже снимим и ошарим за компанию.

В идеале, конечно сначала бы стоило снять память UFS, и проверить все ли с ней в порядке, но на момент ремонта колодки для них не ушли в массы и пришлось предполагать отвал процессора.

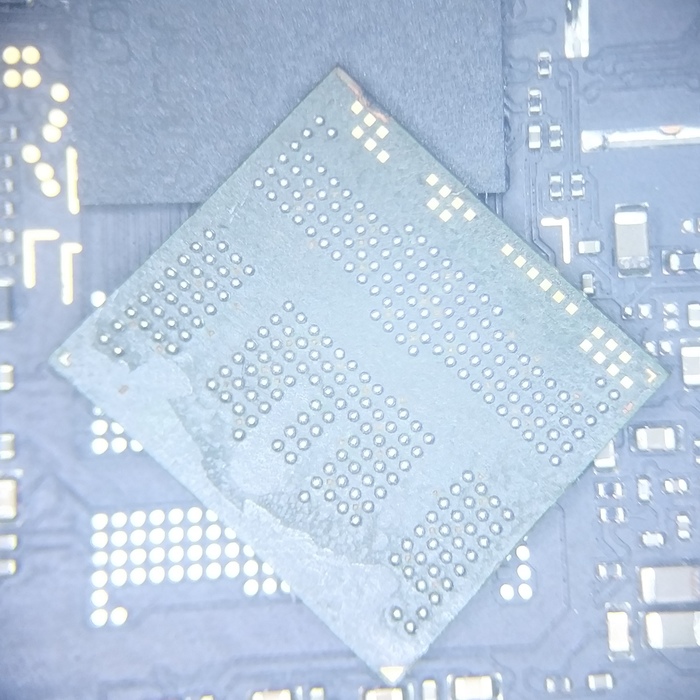

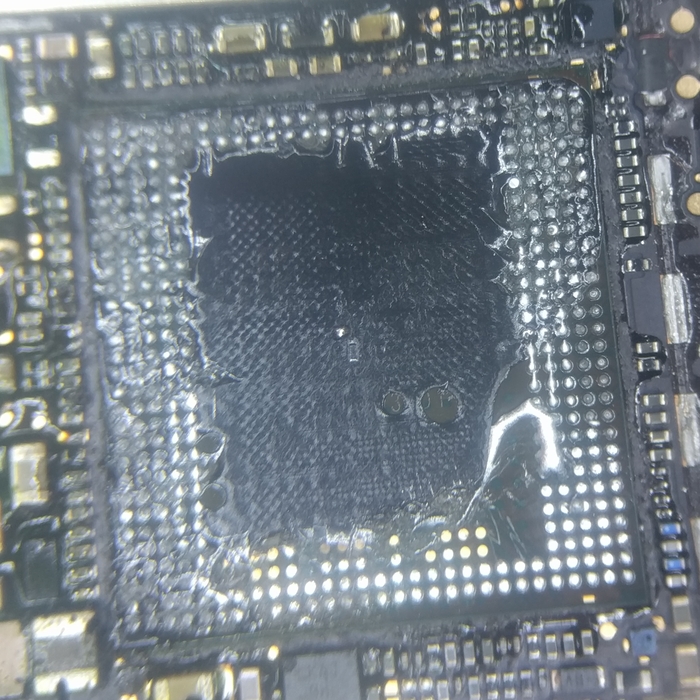

Это процессор Qualcomm MSM8996 без оперативной памяти с отчищенным по краям компаундом.

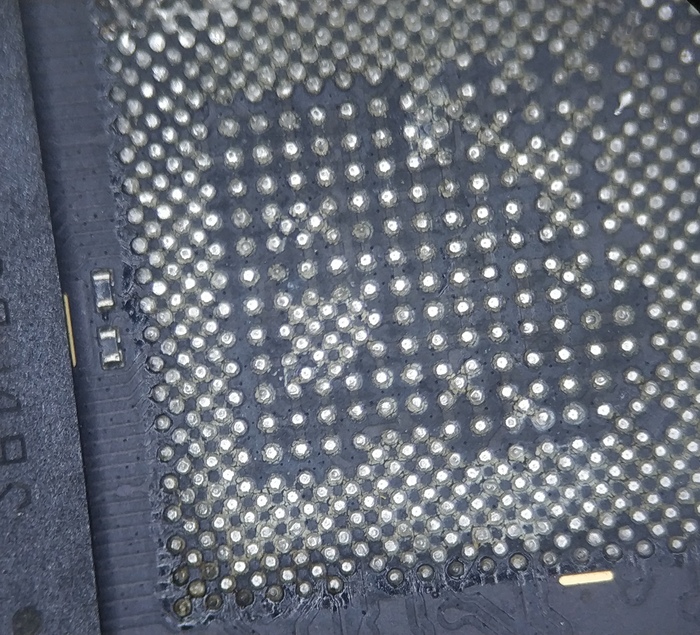

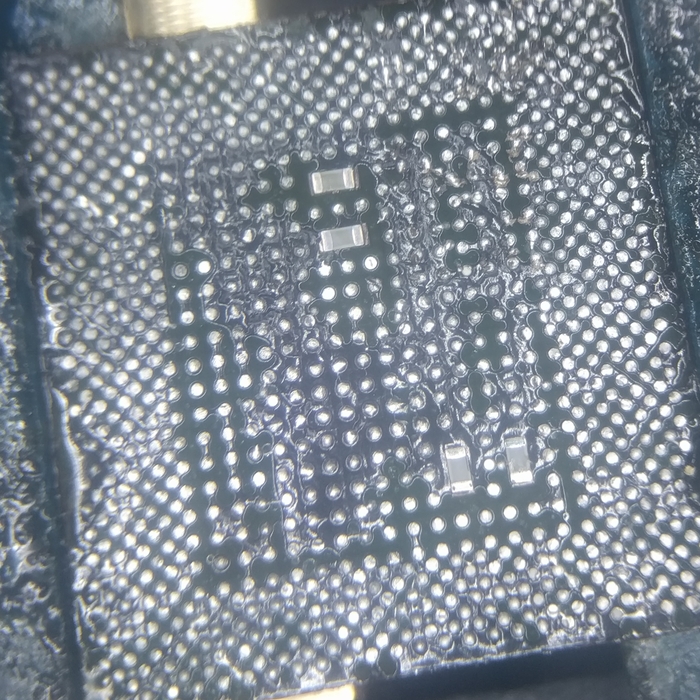

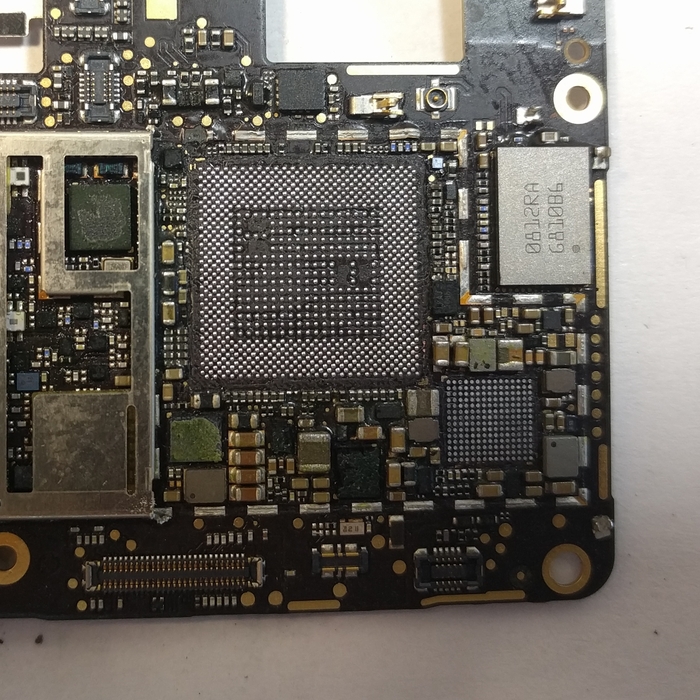

Дальше процедура стандартна: паяльником и оплеткой отчищаются контактные площадки и убирается лишний припой и компаунд.

Тоже самое проделывается со всеми микросхемами.

С опытом процедура занимает не так много времени ~3 часа с момента разборки до момента запуска.

Все микросхемы заново ошариваются и по очереди монтируются на плату.

Самый неприятный момент: если все-таки оказалась бы виновата микросхема памяти, то узнал бы я это только после всех проделанных манипуляций.

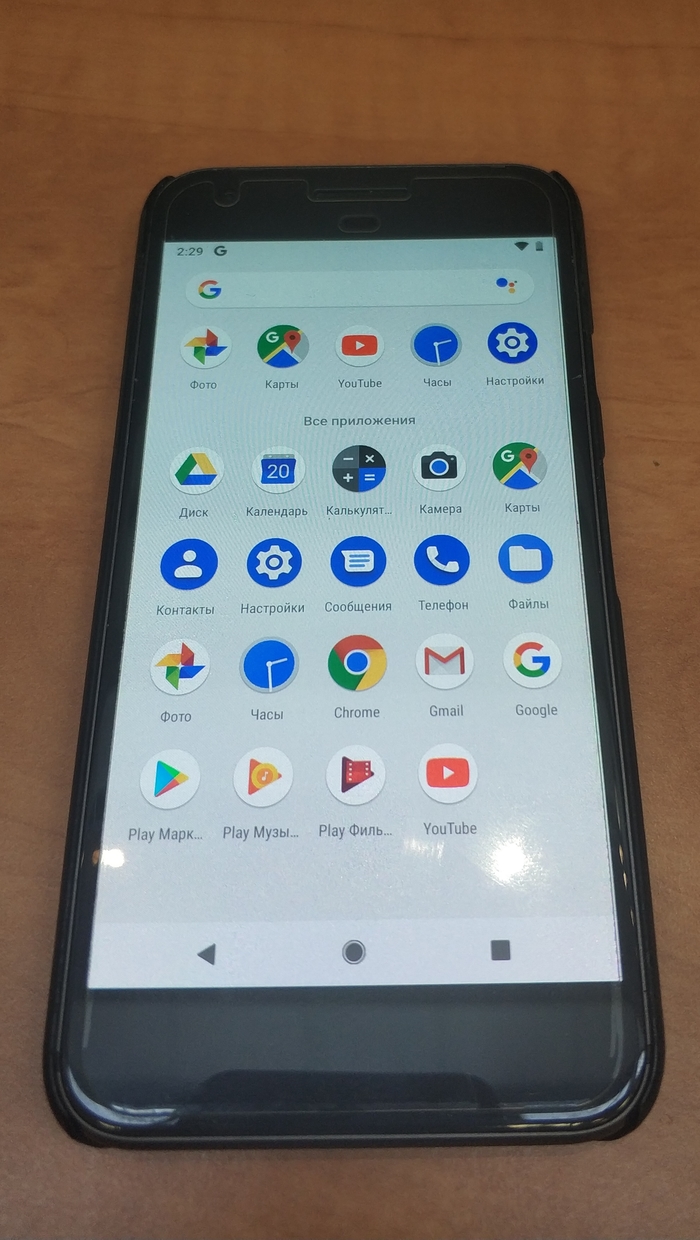

В данном случае ремонт все же оказался успешный и телефон стартанул и продолжил работать.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

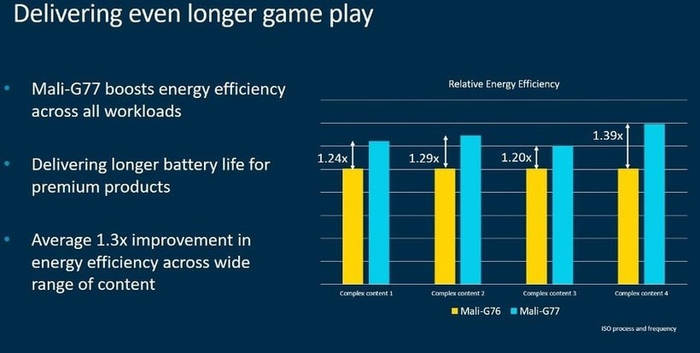

Британская компания ARM представила новый дизайн 7-нм процессоров — Cortex-A77, который обещает прирост производительности в среднем в 20% (IPC). В компании гордо говорят: такая же производительность — у распространенных современных ноутбуков. Вторым основным компонентом дизайна является графический чип Mali-G77.Для графики была разработана новая архитектура Valhall с 40%-ным приростом производительности (в сравнении с предыдущим чипом). Энергоэффективность повысилась на 30%, на столько же улучшилось соотношение мощность на дюйм (грубо говоря, на единицу площади приходится больше синтетических «попугаев»).

Для графики была разработана новая архитектура Valhall с 40%-ным приростом производительности (в сравнении с предыдущим чипом). Энергоэффективность повысилась на 30%, на столько же улучшилось соотношение мощность на дюйм (грубо говоря, на единицу площади приходится больше синтетических «попугаев»).В некоторых задачах G77 на 60% лучше предшественника (в частности, речь об алгоритмах машинного обучения). Отмечается, что с точки зрения производительности A77 вплотную приблизились к решениям для Apple, однако, судя по существующим данным, не догнали их.
Лицензии на использование дизайна получат Samsung, Qualcomm и MediaTek, последняя намерена выпустить продукты с новыми чипами в начале 2020 года.
