Газоразрядные индикаторы устанавливались в различные приборы. При этом порой из-за специфики конкретного прибора в некоторых индикаторах могли зажигаться не все катоды. Спустя несколько десятков лет работы в таком режиме с катодами, которые никогда не зажигались, происходило так называемое "отравление" - цифры переставали светиться полностью или частично.
Перед установкой в часы мне нужно убедиться, что все катоды (даже те, которые не будут использоваться) во всех лампах светятся полностью. Для быстрой проверки индикаторов я использую блок питания на 9-12 Вольт и преобразователи из этого напряжения в 170 Вольт (если точнее, 150-200 Вольт, так как на платах присутствует возможность регулировки).

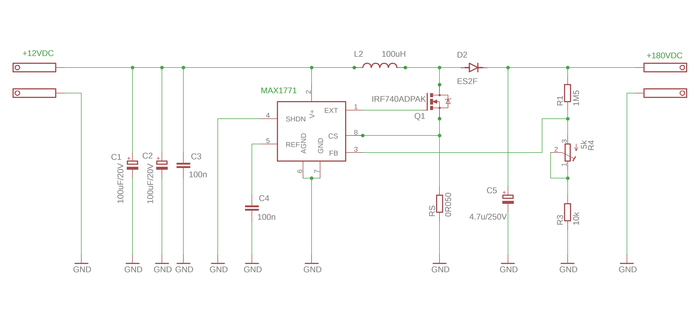

Вот его схема (токоограничительный резистор на схеме не показан, его номинал - около 10 кОм):

МАХ1771 выбрана потому, что была под рукой. Можно использовать и другие микросхемы.
Вот несколько отличий моего экземпляра от этой схемы:
L2 - 220 мкГн
Q2 - FQD16N25C

R5 - 0,1 Ом
C5 - керамика вместо электролита
D1 - US1M
R1 - 1 M
R4 - 10 k
R3 - 4,7 k

Плата - простейшая. Кто захочет повторить - вот изображение:

Перевёл рисунок на текстолит, вытравил:

Смыл тонер, залудил:

Впаял детали, покрыл лаком:

Сверху:

И в процессе работы:

С помощью этой же платы можно восстанавливать "отравленные" катоды. Не знаю, насколько мой метод эффективен и оптимален, но он работает. Суть заключается в подаче на нужный катод тока в несколько раз больше номинального до тех пор, пока он не станет полностью светиться. На примере одной лампы:
Сначала было так:

Спустя пару суток:

При этом неплохо бы после этого включить лампу на несколько суток в режиме перебора всех цифр, на всякий случай.

За основу была взята модификация оригинального проекта - http://robocua.blogspot.com/2016/08/blog-post.html - там же есть ссылка на первоисточник.

В этот раз я решил внести в схему чуть больше изменений, насколько это возможно без модификации прошивки:
Все детали, кроме дросселя и кнопки - в смд;
Шелкография для ускорения сборки;
ТР4054 вместо ТР4056 - просто так;
Вместо светодиодов, обозначающих показ часов и минут, - точки в лампах.

Вот что получилось в итоге:

Сравнение новых (справа) плат со старыми:

Сравнение самих часов (лампы немного разные, но это не суть):

И небольшое видео с циклическим показом времени в процессе зарядки:

matvey6191@gmail.com

Ещё одни часы в коллекцию повторённых мною проектов - часы на 4 индикаторах ИН-16 по схеме Неоники. Подробнее об оригинальном проекте можно почитать здесь: http://www.creativelectro.spb.ru/projekts/4-nixie-clock.html

Вот что получилось у меня:

Сравнение с часами "Микро" на 2 ИН-16:

Часы умеют показывать время (часы:минуты, есть 12- и 24-часовой форматы):

И дату (так как оригинальный проект был ориентирован на иностранцев, дата в формате месяц:день):

Кроме того, есть программная коррекция времени. Большего функционала от них и не требуется.

Фото сзади:

Сверху:

Сбоку:

Схема довольно большая, а плата - маленькая, так что большинство деталей - в мелких корпусах, паять непросто. Фото самой платы сохранилось только в низком разрешении:

В целом, проект интересный, мне понравился. В планах - повторение ещё одного аналогичного, но с расширенным функционалом.
matvey6191@gmail.com

В этот раз, чтобы сделать часы ещё тоньше, решено было изготовить корпус на станке с ЧПУ - вручную я бы такой не сделал.
В качестве материала был выбран дуб.
Вот что получилось:

Это ещё тестовый вариант, так что на нём нет отверстий для крепежа платы, нижней крышки и прочего.
Примерка:

Небольшая доработка:

Всё вместе. Слева - первая модель корпуса:

Конечно, делать корпуса таким способом гораздо проще, но и дороже.
В планах - доработка модели, эксперименты с покраской и подбором древесины.

Несколько хороших фото:

При другом освещении:
